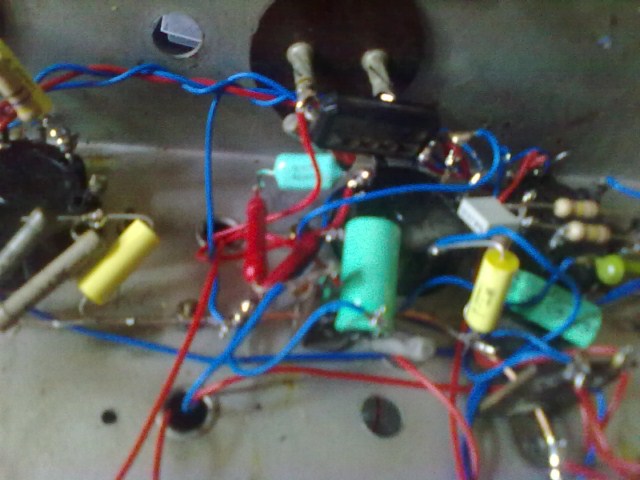

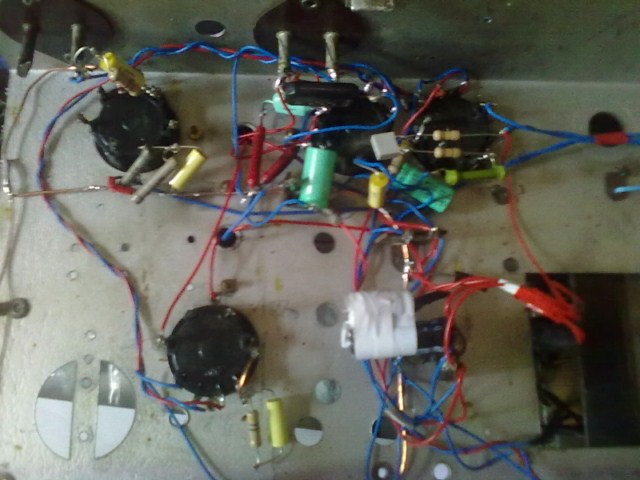

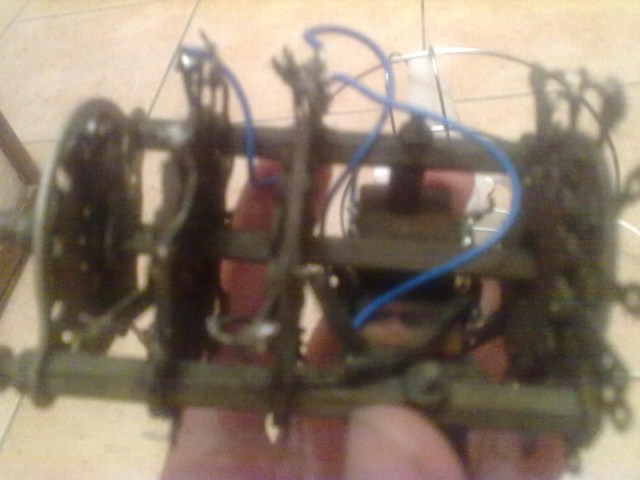

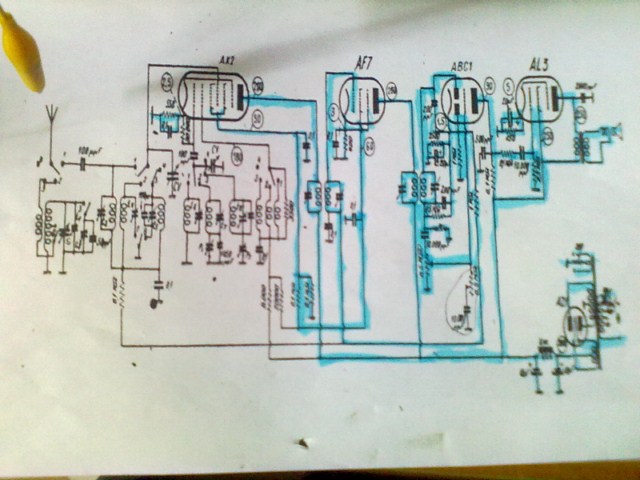

Sujet : Re-re Ariane E550 Nouveau De FLO13  Le 03-07-2010 à 20:44 sta Bonjour a tous, Eh oui, je vais encore vous souler avec le poste de ma voisine! Alors voila: J'ai tout démonté, poncé le châssis qui était dans un état pitoyable et refait en grande partie l'électronique grâce aux schémas d'Alain Legros que je remercie vraiment. Mais voila! j'ai un soucis avec les bobinages et le câblage du roctacteur (bloc HF vous l'aurez compris) car je ne sait pas comment le câbler (pas repéré et très mal foutu) Merci ceux qui pourrons m'aider. Voici quelques photos de la restauration: Merci d'avance Flo

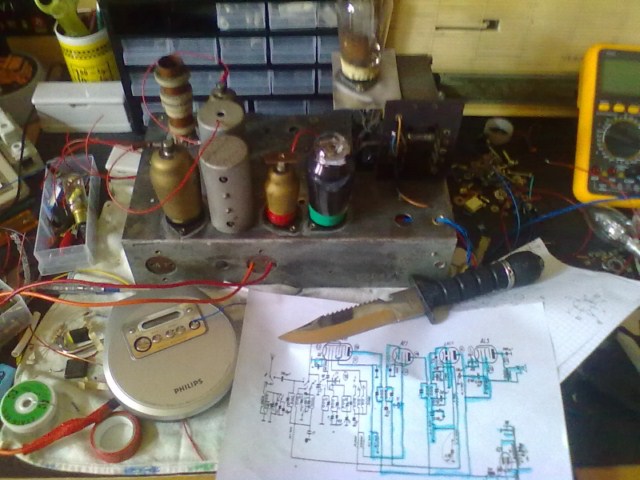

Sujet : Re-re Ariane E550 Nouveau De FLO13  Le 03-07-2010 à 20:45 sta Zut voici les photos

Sujet : Re-re Ariane E550 Nouveau De Fifi  Le 03-07-2010 à 20:59 sta il est ou ce bloc? peut être déjà repérer les enroulements par "grandeur" c'est un trois gammes d'ondes? OC,PO,GO?

Sujet : Re-re Ariane E550 Nouveau De FLO13  Le 03-07-2010 à 21:03 sta Oui c'est cela, GO/PO/OC Je vais essayer de prendre une photo de ce bloc et des bobinages... Flo

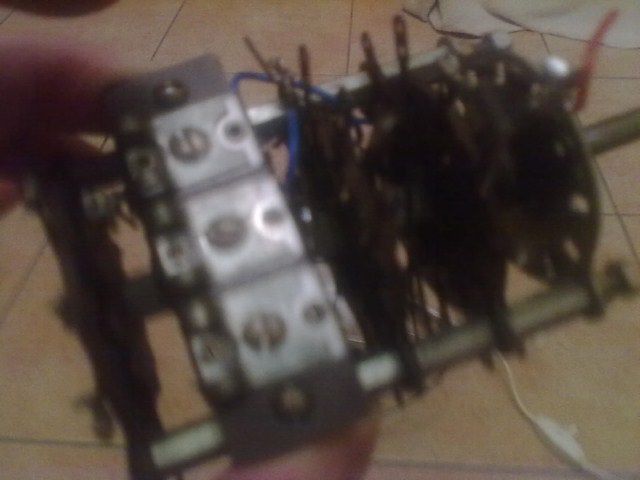

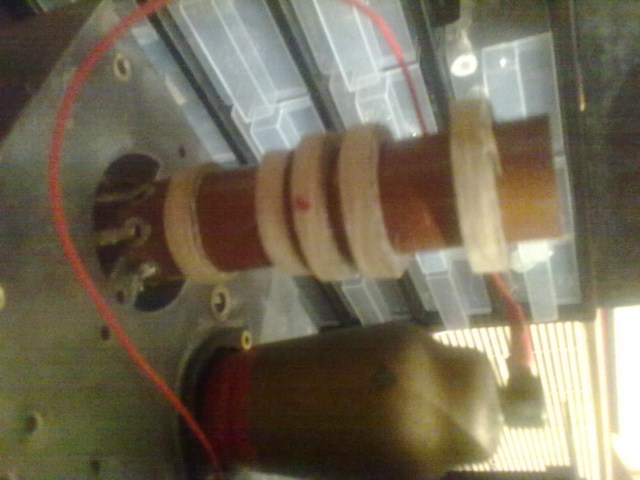

Sujet : Re-re Ariane E550 Nouveau De FLO13  Le 03-07-2010 à 21:09 sta Voila les photos....

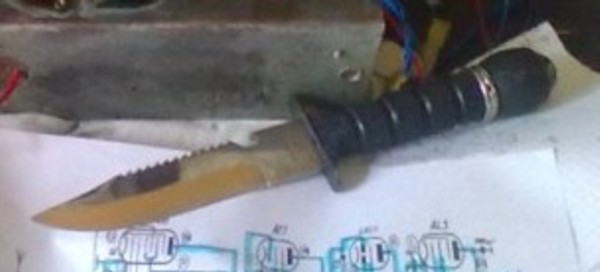

Sujet : Re-re Ariane E550 Nouveau De jackoe  Le 04-07-2010 à 16:29 sta Tiens, je vais écrire des bêtises... ça fait un certain temps que je fréquente le merveilleux monde de l'électronique liquide, solide et gazeuse, je n'y avais encore jamais vu un tel outil ! Quel est donc sont usage dans ce domaine ???

Sujet : Re-re Ariane E550 Nouveau De jackoe  Le 04-07-2010 à 16:30 sta son...

Sujet : Re-re Ariane E550 Nouveau De François Lucbert  Le 04-07-2010 à 16:56 sta Soit pour dénuder !! ou couper un morceau de saucisson

Sujet : Re-re Ariane E550 Nouveau De Phil  Le 04-07-2010 à 17:56 sta Saucisson oui, mais manque le tire-bouchon alors !

Sujet : Re-re Ariane E550 Nouveau De Fifi  Le 04-07-2010 à 18:17 sta peut être un couteau pour les plongeurs!?

Sujet : Re-re Ariane E550 Nouveau De François Lucbert  Le 04-07-2010 à 18:17 sta Il est incorporé dans le manche Sans être moqueur !! la bouteille est vide !! les photos de FLO sont floues je vais me faire flouer !! un petit coup de flash pour donner plus de détail. Ou c'est moi qui biglotte

Sujet : Re-re Ariane E550 Nouveau De adr66  Le 04-07-2010 à 19:03 sta Quelle idée d'avoir démonté les bobinages sans en relever le schéma, faut arrêter le saucisson et l'pinard

Sujet : Re-re Ariane E550 Nouveau De Paul  Le 04-07-2010 à 20:01 sta Pourquoi t'as tout refait Flo ? C'est moche et ça multiplie le nombre d'erreurs

Sujet : Re-re Ariane E550 Nouveau De michel du 70  Le 04-07-2010 à 20:48 sta Bonsoir Il a pas de nom ce bloc ? Michel

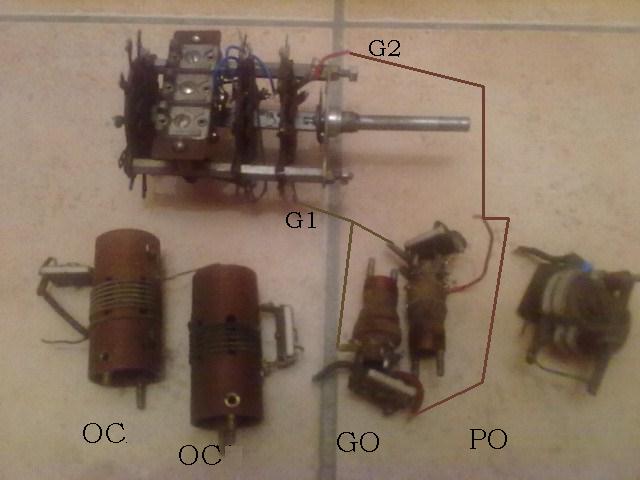

Sujet : Re-re Ariane E550 Nouveau De Fifi  Le 04-07-2010 à 21:09 sta oui, bon, ça va pas trop l'aider tout ça! je vais essayer de dire quelque chose mais vous pouvez aussi aider! je pense que la bobine montée sur le châssis est la bobine d'antenne + les trois enroulements connectés a la seconde grille (5 au total!) ensuite les autres bobines sont accordées (photo 2, on voit les condensateurs) les deux de gauche pour les OC la photo est trop flou pour bien voir les enroulement des autres....peut être milieu pour GO et ceux de droite pour PO il y a trois "galettes" sur le commutateur, il suffit de repérer le commun de chaque galette et câbler comme sur le schéma

Sujet : Re-re Ariane E550 Nouveau De adr66  Le 04-07-2010 à 21:43 sta Tout est si simple pour Fifi brin d'acier !! hihi !!, s'il n'à pas repèré les entrées sortie des bobinages, l'inversion d'une bobine peut ête très important ! Pour les bobines ondes courtes laquelle est l'oscillatrice maintenant ?

Sujet : Re-re Ariane E550 Nouveau De Fifi  Le 04-07-2010 à 22:14 sta adr66; je tente au moins d'apporter un début de réponse! ce n'est pas votre cas! par contre, je vois que la critique est toujours ,aussi ,très facile chez vous! et comment repère t on la bobine oscillatrice, hein?

Sujet : Re-re Ariane E550 Nouveau De jackoe  Le 04-07-2010 à 22:48 sta Ben, faut tout repérer avant de démonter... Après, c'est trop tard ....

Sujet : Re-re Ariane E550 Nouveau De adr66  Le 05-07-2010 à 00:07 sta Arrêtez donc votre suceptibilité Fifi !! déjà qu'on ne vois rien sur les photos !! Avec les bobines démontées du commutateur et non repèrées avant sans modèle dur dur pour tout remonter, c'est la voisine qui va faire la tronche !! Reste à trouver un autre poste au puce de dimanche !!

Sujet : Re-re Ariane E550 Nouveau De FLO13  Le 05-07-2010 à 00:42 sta Bonsoir a tous, Veuillez m'excuser pour cette longue absence. Ah... ça c'est un couteau de l'armée de l'air il me semble. A l'intérieur il y a des allumettes waterproof et du fil pour points de sutures, c'est mon couteau de montagne.Chez moi il me sert de couteau "standard" pour couper les fils inaccessibles, les matières dures... mais pour couper du saucisson ça pour couper il y a pas de problèmes, une vraie lame de rasoir! Pour les bobinages, oui en effet c'est pas très malin de ma part d'avoir tout déconnecté sans faire de schéma je le reconnais. C'est le tout premier poste que je refais en entier en tout cas. Merci pour l'aide que vous pourrez m'apporter quand même Flo

Sujet : Re-re Ariane E550 Nouveau De JCN  Le 05-07-2010 à 14:24 sta Ça confirme ce que je pensais déjà: adr66 est un troll.

Sujet : Re-re Ariane E550 Nouveau De adr66  Le 05-07-2010 à 20:09 sta De quoi me traitez vous Mr JCN ?? Soyez poli hein, on peux rire non ??

Sujet : Re-re Ariane E550 Nouveau De FLO13  Le 05-07-2010 à 20:28 sta Allons, allons calmez vous messieurs, cela ne sert a rien de s'énerver. Soufflez tous un bon coup et ça ira bien mieux... Certes on ne peux pas plaire a tout le monde mais comme on est tous dans le même bateau, autant conserver une bonne entente générale. Flo

Sujet : Re-re Ariane E550 Nouveau De Fifi  Le 05-07-2010 à 20:42 sta bonsoir FLO13, serait il possible d'avoir de meilleurs photos des bobines? (il devrait y avoir la fonction macro ( la petite fleur) sur ton APN) philippe

Sujet : Re-re Ariane E550 Nouveau De JCN  Le 05-07-2010 à 22:44 sta Traiter Fifi de" Fifi Brindacier " ( en un seul mot ), " la voisine va faire la tronche + mdr " Tout ça c'est vachement drôle ! Quel humour ! " Soyez poli hein, on peux rire non ?? " Des ordres maintenant ? Tu rêves chéri... Rire ? Oui, mais avec un minimum d'intelligence et de fairplay. Pour FLO13 : C'est gentil, mais ne te fatigue pas à jouer les modo... Solution extrême : remplacer le tout par un bloc changeur récupéré sur une épave, en espérant que la MF soit la même. Jean-Claude

Sujet : Re-re Ariane E550 Nouveau De FLO13  Le 05-07-2010 à 23:51 sta Bonsoir, Pour Philippe: Les photos que je prends viennent de mon téléphone portable, c'est le seul appareil numérique (si on veux), c'est pour cela que ce n'est pas très clair (voir très trouble). Je vais essayer de prendre des photos plus centrées. Bonne soirée Flo

Sujet : Re-re Ariane E550 Nouveau De François Lucbert  Le 06-07-2010 à 07:23 sta Bonjour FLO13, Et sur votre téléphone est-il possible de faire un zoom ? car en cas il suffit de s'éloigner un peu et prendre la photo. Car je pense que sur les photos que vous avez faites sont peut-être prises de trop près, d'ou le flou.

Sujet : Re-re Ariane E550 Nouveau De Masterorion  Le 06-07-2010 à 14:50 cms Exact François : avec un tel portable il faut prendre les photos de suffisamment loin, quitte à redimensionner avec paint ou n'importe quoi d'autre, et être en lumière naturelle suffisante.

Sujet : Re-re Ariane E550 Nouveau De Jacques (webmestre)  Le 06-07-2010 à 14:56 sta Moi c'est pareil, quand j'essaye de téléphoner avec mon appareil photo numérique, la communication est floue

Sujet : Re-re Ariane E550 Nouveau De Fifi  Le 06-07-2010 à 17:26 sta c'est pas très clair tout ça!

Sujet : Re-re Ariane E550 Nouveau De f1ftp  Le 06-07-2010 à 18:20 sta Pas nécessairement Nico

Sujet : Re-re Ariane E550 Nouveau De f1ftp  Le 06-07-2010 à 18:20 sta Une autre

Sujet : Re-re Ariane E550 Nouveau De f1ftp  Le 06-07-2010 à 18:22 sta Celle la de très pres Photos prises avec mon portable

Sujet : Re-re Ariane E550 Nouveau De Alain Legros  Le 06-07-2010 à 18:36 sta Fol, de mémoire. Les sorties des bobines de l’oscillateur sont, fil blanc contact G1, les entrées vers la masse. Les sorties bobines oscillateur sont, fil rouge contact G2, les entrées vers la haute tension. Pour l’accord, dès que je suis rentré de vacances, je te dirais comment il est raccordé, une galette pour le CV (galette sans ajustables) fil bleu. Une autre galette pour le circuit antenne avec ajustables. Alain.

Sujet : Re-re Ariane E550 Nouveau De Masterorion  Le 06-07-2010 à 18:44 sta Salut les gars ! Dis Philippe, c'est le même portable que celui qui ne marchait pas quand tu as voulu m'appeler alors que tu étais à Reims ? Parce que fait peut-être des photos potables mais pour le reste...

Sujet : Re-re Ariane E550 Nouveau De f1ftp  Le 06-07-2010 à 18:49 sta Ouais et même que quant la batterie est vide il ne fait plus de photos non plus

Sujet : Re-re Ariane E550 Nouveau De Paul  Le 06-07-2010 à 18:53 sta Photo prise avec mon portable aussi (pour info : Nokia 6210 Navigator - 3Mpix) Flo, change de portable

Sujet : Re-re Ariane E550 Nouveau De adr66  Le 06-07-2010 à 18:58 sta JCN se la joue petit chef non ??

Sujet : Re-re Ariane E550 Nouveau De Masterorion  Le 06-07-2010 à 18:59 sta Silence.... Merci.

Sujet : Re-re Ariane E550 Nouveau De Jacques (webmestre)  Le 06-07-2010 à 19:08 sta Silence veut dire pour moi: utilisez un téléphone pour téléphoner, un APN pour faire des photos où alors vous tombez dans et acceptez les absurdités de nos technologies vendues avec force arguments. Adr66, merci de ne pas faire monter inutilement la sauce.

Sujet : Re-re Ariane E550 Nouveau De Phil  Le 06-07-2010 à 19:14 sta Rien de tel qu'un bon appareil chargé d'une pellicule 24 poses, au moins il n'y pas confusion des genres...

Sujet : Re-re Ariane E550 Nouveau De Fifi  Le 06-07-2010 à 19:26 sta Heureusement qu'il y a quand même Alain qui suit le fil Heuuu,Philippe, c'est quand même pas évident pour brancher un appareil argentique sur le PC c'est comme pour téléphoner sous l'eau! ou photographier son correspondant au téléphone! bon, je vais aller boire l'apéro, c'est pas le tout mais c'est les vacances!!

Sujet : Re-re Ariane E550 Nouveau De Phil  Le 06-07-2010 à 20:02 sta Veinard !

Sujet : Re-re Ariane E550 Nouveau De FLO13  Le 06-07-2010 à 20:04 sta Bonjour, Merci Alain Legros pour les explications, je vais essayer de repérer les bornes sur le bloc et il n'y aura plus qu'a connecter comme avant. Par contre j'ai un problème (tout petit problème) avec la BF: Quand on branche un baladeur sur PU, on entend très bien mais dès que l'on baisse le potard, certes le son diminue mais un sifflement apparait du genre Puiiiiii!. (je certifie que les fils du potard sont isolés sous une gaine blindée qui est elle même reliée a la masse) Masterorion m'avais dit de verifier le blindage des lampes et la polar mais tout est OK. Mystère... Merci d'avance Flo

Sujet : Re-re Ariane E550 Nouveau De Masterorion  Le 06-07-2010 à 20:08 sta Les blindages et les découplages, j'avais dit...
