| Sujet : PROBLEME DE TEMPERATURE Nouveau | De gege Le 29-09-2010 à 23:19 sta |
|

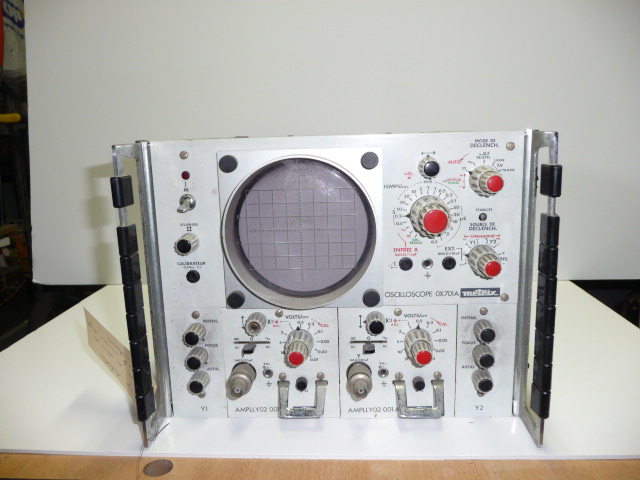

Sur un oscillo metrix OA701 j'ai les transistors de l'amplificateur Y qui chauffe +60° et la ligne de spot se déforme après quelque minute de fonctionnement et je n'ai aucun courant entre le collecteur du transistor et la plaque de déviation. si j'enlève le tiroir la ligne est stable et les transistors ne chauffe plus . j'ai le même problème à l'inversion des tiroirs à par ce problème il fonctionne correctement j'ai vérifier et remplacer les condos de l'alim
est ce que des dissipateur monté sur les transistors serai une bonne idée.
à + gege
| |
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Pierrot du 82 Le 30-09-2010 à 00:45 cms |
|  |
Un problème d'alim ?
Les tensions sont-elles correctes sur les transistors ?
| |
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Michel Le 30-09-2010 à 09:54 sta |
|
attention aux condensateurs tantales (en forme de goutte ) leur particularité en fin de vie , il se mettent en c/c .
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Adams Le 30-09-2010 à 10:23 sta |
|
Bonjour
Les transistors de sortie V des oscillos chauffent toujours,pour des questions de bande passante les résistances de charge ont des valeurs relativement faibles.
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Jacques (webmestre) Le 30-09-2010 à 11:16 sta |
|
En enlevant le(s) tiroirs, l'étage de sortie doit rester sans polarisation et fixé à Vcc/2: la trace est alors stable et les transistors ne chauffent plus.
L'un des deux tiroirs (ou les deux) apportent peut être une polarisation excessive de la carde de sortie en plus d'un crachouilli qui n'apparait qu'au bout d'un temps de chauffe. Reste à savoir quel est le tiroir défectueux et user de la bombe à froid (ou un autre oscillo).
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De gege Le 30-09-2010 à 22:17 sta |
|

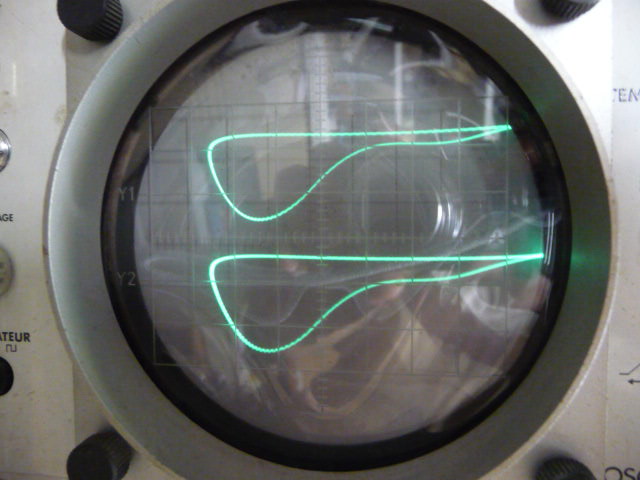

Bonsoir le tiroir dont les condo goute d'eau ont été changé est moins stable, la ligne de spot à tendance à monté et descendre et quand les deux tiroirs sont enclenchés après quelque minute les deux lignes se transforme en figure de 8 aplatie, voir photo.
c'est compliqué pour un chauffagiste avec des bases en électro-mécanique. à + gégé
| |
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Pierrot du 82 Le 01-10-2010 à 00:54 cms |
| |
Tiroir Metrix ---> faux contacts !
Ce que l'on voit sur la photo de l'écran, c'est sûrement de la ronflette dans l'alim...
Avez-vous vérifié les tensions d'alim d'après la doc ? (bis)
| |
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De gege Le 01-10-2010 à 22:31 sta |
|
j'ai pris les tensions sur le transistor BF117 . sans le tiroir C 93V- B 0.2V-E 0.26V
avec le tiroir C 54V- B 9V E 9.5V
J'ai l'impression que l'alim dégringole d'ais que j'enclenche le tiroir j'ai changé les condos de l'alim sans résulta. sans schéma ça va pas être facile de trouver la panne
à + gégé
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Adams Le 01-10-2010 à 22:43 sta |
|
Bonsoir
Pour la doc vous allez sur l'autre forum et vous recherchez "Pitoizet"
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Adams Le 01-10-2010 à 22:50 sta |
|
Autre chose:
Dans les tiroirs y a t il des nuvistors en entrée ?
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Pierrot du 82 Le 01-10-2010 à 22:52 cms |
| |
"sans schéma ça va pas être facile de trouver la panne"
On est bien d'accord !
| |
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De gege Le 01-10-2010 à 22:54 sta |
|
je n'en sait rien, nuvistor transistor quel différence ? et pouvez vous préciser pour la doc
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De noisette Le 02-10-2010 à 00:17 sta |
|
Bonsoir,
J'ai la notice avec des schémas à la fin de l'OX715A ressemblant à l'OX701. Si ça peut aider.
Fred.
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Adams Le 02-10-2010 à 17:49 sta |
|
Bonjour

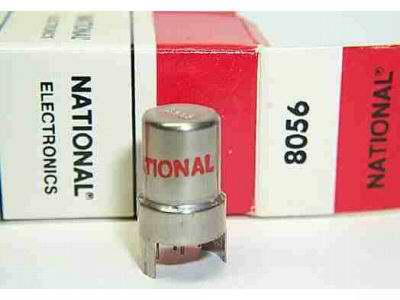

Nuvistor,il y en avait dans certains oscillos Metrix (et autres),c'est souvent le composant qui lache en premier.
Photo jointe.
| |
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De gege Le 02-10-2010 à 21:31 sta |
|
effectivement il y a un nuvistor dans chaque tiroir comment on les testes ?
je suis preneur pour le schéma donne moi la marche à suivre pour le recupéré
à + gégé
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Pierrot du 82 Le 02-10-2010 à 22:36 cms |
| |
Quelle référence, le nuvistor ?
C'est (pas) marrant qu'ils lachent sur les oscillos parce que c'est un composant extrêmemnt fiable par ailleurs... sur mes génés BF 1310-A par exemple... ------------------>
| |
| |
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Adams Le 03-10-2010 à 00:01 sta |
|
Bonsoir
Je suppose que ce sont des 6CW4.
Vous pouvez regarder si les broches ne sont pas oxydées.
J'en ai trouvé parfois des HS ou bruyants (en 7586).
Le plus simple serait d'en essayer un bon ,voir par exemple électropuces.
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De noisette Le 03-10-2010 à 22:21 sta |
|
Bonsoir,
Je vous ai envoyé la doc de l'OX715A.
Sur le schéma de l'OX715A les nuvistors sont des 7586.
Fred.
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Gaet1001 Le 03-10-2010 à 23:27 sta |
|
Salut Gégé
Electropuces est à côté de chez moi, malheureusement c'est toujours ouvert quand je bosse. Mais on finira bien par trouver un créneau pour se revoir...
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Tésèsèfe.56 Le 03-10-2010 à 23:34 sta |
|
Bonsoir à tous.

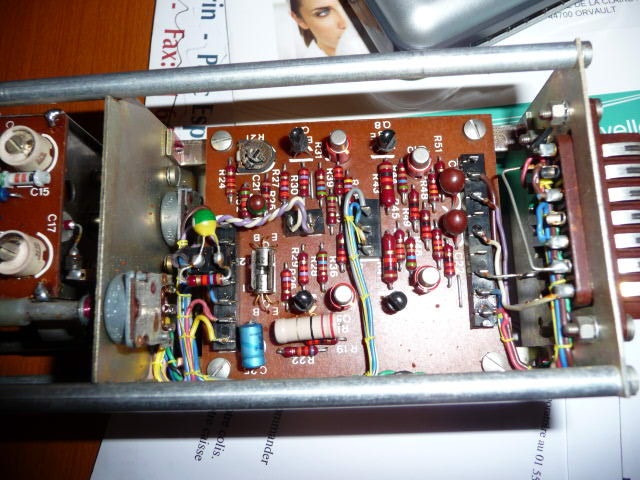

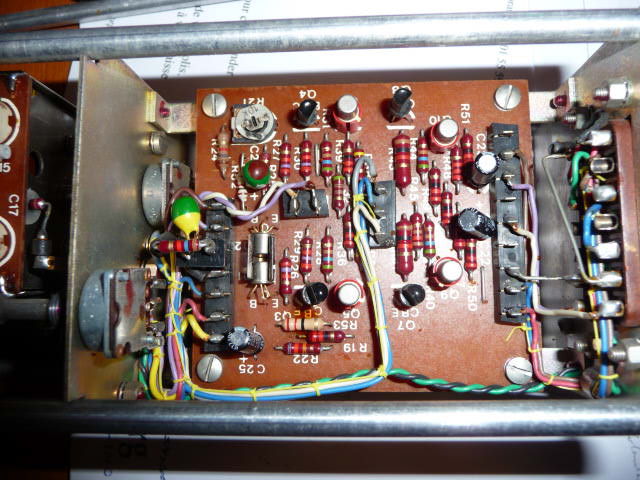

Une chose me titille : pourquoi une telle différence de dissipation sur la R 53 sur le circuit avec les "tantale" ? Généralement quand il y a ce genre de modif, il y a anguille sous roche ...
La résistance au dessus de la R24 à été changée sur la plaque aux "chimiques", vérifié la valeur (ont ne voit pas bien sur la photo).
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De gege Le 05-10-2010 à 22:34 sta |
|
merci fred pour le schéma dit moi combien je te doit , il y a des petites différences avec le 701 notamment des diodes en - . Mais les tensions sont les mêmes. à priori j'ai un problème sur le 70V j'ai 95V et un nouveau problème,manque d'amplitude horizontal.
Merci à vous je nage un peut moins. Les nuvistors sont aussi des 7568 sur le 701.
à + gégé
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De petrus5 Le 07-11-2010 à 18:54 sta |
|
Bonsoir à tous,
Je viens de récupérer un OX715A.
Est-ce que Gégé ou Fred pourraient me passer la notice ?
Merci d'avance, Petrus
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De jean-luc beulaygue Le 07-11-2010 à 22:18 sta |
|
bonsoir
noisette pourais je avoir aussi la doc ? ( si par e-mail)
par avance merci
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Jacques (webmestre) Le 09-11-2010 à 07:31 sta |
|
Elle est dans les archives
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De gege Le 16-11-2010 à 10:52 sta |
|
je peut vous envoyer la doc mais je n'ai pas accès a votre boite émail à + gégé
|
|
| Sujet : PROBLEME DE TEMPERATURE Nouveau | De Pierrot du 82 Le 16-11-2010 à 11:42 cms |
| |
Il suffit pourtant de cliquer sur le pseudo (en rouge) du requérant....
| |
|
|
|
