| Sujet : ARRL handbook 1961 Nouveau | De adr66 Le 24-10-2010 à 13:51 sta |
|
Quelqu'un aurait il ce bouquin ?
En fait je cherche le schéma du récepteur trois tubes Simple -X, j'ai rien trouvé de concret sur Google !!
Merci !
Pierre
|
|
| Sujet : ARRL handbook 1961 Nouveau | De Pierrot du 82 Le 24-10-2010 à 14:11 cms |
|  |
Le vrai nom c'est "The Radio Amateur's Handbook" édité par ARRL
J'ai le scan des éditions 1937 et 1941.

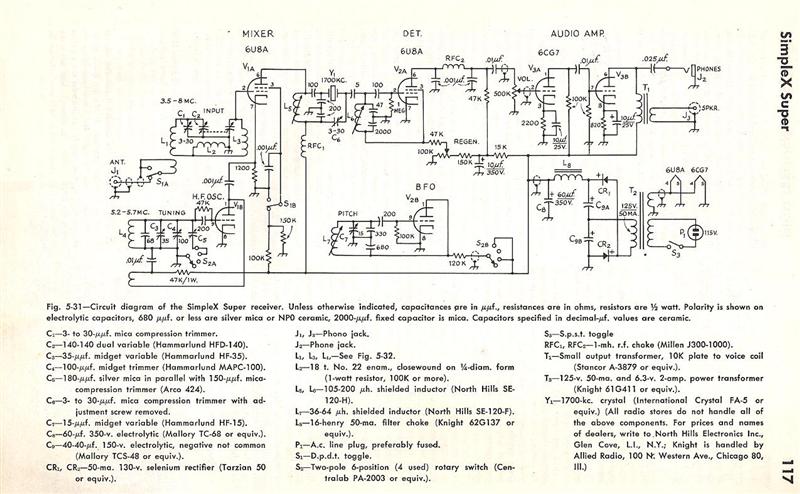

J'ai l'année 1959, il y est : The "SimpleX Super" Three-Tube Receiver...
4 pages et demi
| |
|
|
| Sujet : ARRL handbook 1961 Nouveau | De Adams Le 24-10-2010 à 14:32 sta |
|
| |
|
| Sujet : ARRL handbook 1961 Nouveau | De Pierrot du 82 Le 24-10-2010 à 14:38 cms |
| |
C'est bien le même, mais la résolution est meilleure sur le mien...
| |
|
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 24-10-2010 à 14:46 sta |
|
Avec une resolution un peu meilleure: ZICI
|
|
| Sujet : ARRL handbook 1961 Nouveau | De adr66 Le 24-10-2010 à 15:14 sta |
|
Super Alain merci, vous auriez la page bobines et nombres de tours ?
Pierre
|
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 24-10-2010 à 15:15 sta |
|
Avez-vous la page LUNETTES ?
|
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 24-10-2010 à 15:17 sta |
|
Le temps de canner, et je rajoute le complement
|
|
| Sujet : ARRL handbook 1961 Nouveau | De guy F6ctp Le 24-10-2010 à 15:21 sta |
|
Pour ceux que ça peu intéresser j'ai le The Radio Amateur's Handbook Antenna de 1988
@+ Guy
|
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 24-10-2010 à 15:27 sta |
|
A y'est!
|
|
| Sujet : ARRL handbook 1961 Nouveau | De YM Le 24-10-2010 à 16:02 sta |
|
En voilà un beau projet pour Paul (de Peymenade) !
|
|
| Sujet : ARRL handbook 1961 Nouveau | De Pierrot du 82 Le 24-10-2010 à 16:19 cms |
| |
A part le quartz à 1700 KHz...
| |
|
|
| Sujet : ARRL handbook 1961 Nouveau | De YM Le 24-10-2010 à 16:25 sta |
|
Ouais, c'est vrai !
Mais pourquoi exactement 1700 ?
A vue de nez pour que les harmoniques (du BFO) ne tombent pas dans les bandes amateur.
On a tous des boites pleines de quartz, ce serait bien le diable si . . .
|
|
| Sujet : ARRL handbook 1961 Nouveau | De adr66 Le 24-10-2010 à 16:34 sta |
|
Ok merci beaucoup Alain !!!!
J'ai des quartz de 1650, un coup de retaille avec ma popote maison et c'est bon !!
|
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 24-10-2010 à 16:40 sta |
|
Pourquoi les retailler ?
1650 ou 1700, pour le resultat, c'est du kif!
Complications inutiles!...
|
|
| Sujet : ARRL handbook 1961 Nouveau | De ON5MJ Le 24-10-2010 à 17:41 sta |
|
Au cas où, j'ai 15 ARRL handbooks d'après guerre étalés de 194? à 2006 sur papier et quelques autres en PDF dont celui de 2010. Il n'est pas nécessaire de les avoir tous pour avoir tous les schémas et textes à cause des re-éditions. J'ai aussi quelques Antenna handbooks et un peu de tout de cet éditeur.
|
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 24-10-2010 à 19:18 sta |
|
Au diable les varices!
J'ai mis a disposition l'article complet. ZICI
Bon bricolage
|
|
| Sujet : ARRL handbook 1961 Nouveau | De adr66 Le 24-10-2010 à 19:22 sta |
|
|
|
| Sujet : ARRL handbook 1961 Nouveau | De Pierrot du 82 Le 25-10-2010 à 00:26 cms |
| |
Il manque pas la dernière demie-page ?
Dans mon Handbook il fait 4 pages 1/2
| |
|
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 25-10-2010 à 08:23 sta |
|
Dans le mien, edition 1963, verification faite, il tient sur 4 pages seulement.
La page suivante concerne un recepteur un peu plus evolue nomme 2X4+.
|
|
| Sujet : ARRL handbook 1961 Nouveau | De Pierrot du 82 Le 25-10-2010 à 12:11 cms |
| |
Il y a en effet des différences par rapport aux éditions de 1959-61, celui que tu as scanné est le The "SimpleX Super Mark 2" Three-Tube Receiver (version 2)
Sur mon bouquin : The "SimpleX Super" Three-Tube Receiver
Les différences sont mineures (voir le scan de Adams)
| |
|
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 30-10-2010 à 14:42 sta |
|
Pour completer le sujet, ci-joint la description d'un recepteur 80/40 metres superheterodyne complet, assez facile a construire en apparence, qui fait suite a l'article precedent.
Au cas ou ce recepteur tenterait l'un d'entre vous...
CETICI
Bon bricolage.
|
|
| Sujet : ARRL handbook 1961 Nouveau | De Bombarde Le 30-10-2010 à 17:30 sta |
|
Bonjour,
J'ai retrouvé quelquechose qui peut vous intéresser.
Il s'agit d'un traité sur les récepteurs OC amateurs édité par Radio REF en 1964/65.il traite des différentes sections d'un récepteur.
Il y a un article qui donne la réalisation du récepteur complet.
Le bouquin fait 172 pages mais pour le récepteur il y en a seulement que 8 pages.
J'ai aussi le schéma d'un convertisseur 5 bandes sortie 1.6kHz. On peut attaquer directement la prise antenne d'un récepteur réglé sur 1.6 kHz(P.O) ce qui constitue le 2ème changement de fréquence.
Comme les fichiers sont assez volumineux, je peux vous les envoyer par mail directement. Je vous joins aussi un petit schéma d'un convertisseur simple avec tout le détail des bobines.
Je peux vous envoyer aussi le schéma du récepteur simple du livre
Je reste à votre disposition pour d'autres renseignements. N'hésitez pas!
Cordialement
Bombarde
| |
|
| Sujet : ARRL handbook 1961 Nouveau | De Bombarde Le 30-10-2010 à 17:31 sta |
|
Bonjour!
La couverture du bouquin dont je vous parlait dans mon précédent post
Bombarde
| |
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 30-10-2010 à 17:58 sta |
|
J'ai un exemplaire de ce bouquin, ainsi que l'edition suivante. (couverture verte).
C'est une mine d'or pour les constructions radio.
A consulter sans restriction...
|
|
| Sujet : ARRL handbook 1961 Nouveau | De adr66 Le 30-10-2010 à 19:12 sta |
|
J'ai celui à couverture verte, une vraie mine d'or effectivement !!
Qui y t'il de plus dans celui à couverture rouge ??
|
|
| Sujet : ARRL handbook 1961 Nouveau | De F6FKN Le 31-10-2010 à 07:37 sta |
|
Juste des montages un peu moins modernes, avec des tubes plus anciens.
Les planches de l'edition verte representent des solutions plus performantes.
|
|
|
