| Sujet : Postes à manivelle Nouveau | De Dupré Le 03-11-2010 à 17:45 sta |
|
Bonjour
Recherche documentation des premiers postes tsf à manivelle.
|
|
| Sujet : Postes à manivelle Nouveau | De Michel 87 Le 03-11-2010 à 18:27 sta |
|
La mise en route était difficile, surtout par grand froid
|
|
| Sujet : Postes à manivelle Nouveau | De jackoe Le 03-11-2010 à 18:55 cms |
| | |
|
| Sujet : Postes à manivelle Nouveau | De Marcel Bourguinet Le 03-11-2010 à 20:02 sta |
|
Ma modeste contribution...
| |
|
| Sujet : Postes à manivelle Nouveau | De TSF-59 Le 03-11-2010 à 21:21 sta |
|
| |
|
| Sujet : Postes à manivelle Nouveau | De slouptoouut Le 03-11-2010 à 21:37 sta |
|
On dirais une manivelle de fraiseuse !
|
|
| Sujet : Postes à manivelle Nouveau | De bobosse Le 03-11-2010 à 21:39 sta |
|
| |
|
| Sujet : Postes à manivelle Nouveau | De Jean Pierre Tassy Le 04-11-2010 à 17:15 sta |
|
|
|
| Sujet : Postes à manivelle Nouveau | De ON5MJ Le 04-11-2010 à 20:00 sta |
|
Il existe en effet des postes transistorisés récents mais équipés d'une génératrice (genre dynamo de vélo) que l'on remonte de temps en temps avec une manivelle pour écouter. Sinon je ne vois pas.
|
|
| Sujet : Postes à manivelle Nouveau | De slouptoouut Le 04-11-2010 à 20:41 sta |
|
Bonjour,
oui, je connais ce genre de poste à transistors et à manivelle, et j'en ai !
On trouve principalement deux système :
-l'un est mécanique : la manivelle bande un grand ressort spiral (analogue a celui des phonographes mécaniques à pavillon ) et lorsque'il se détend , ce ressort entraine un train d'engrenages (avec une grand rapport de démultiplication , ainsi ça tourne doucement mais longtemps ) le tout faisant tourner une génératrice, le courant délivré par cette dernière, apres filtrage, alimente le poste.
-l'autre est électronique : la manivelle entraine directement une génératrice servant de dynamo de charge , cette génératrice alimente soit un "supercondensateur" ( genre back-up mémoire ) soit une petite batterie (en général au lithium parce d'une grande capacitée pour un faible poids) apres redressement filtrage et régulation, et la décharge du condensateur ou de la petite batterie alimente le poste à transistors ...
Ces montages comportent en général toujours des diodes de redressement bien que la génératrice soit à courant continu, ceci pour avoir toujours la bonne polaritée en sortie quelque soit le sens du courant de la génératrice ...En effet, dans certains cas et suivant le montage et la manière dont on l'utilise , on risque d'avoir une tension inversée si la génératrice tourne en sens inverse , notamment si on a tourné la manivelle dans le mauvais sens !
Les anciens appareils , à lampes, alimenté par "gégène" , n'avaient pas de diodes de redressement (qu'on ne savais pas faire comme de nos jours) et avaient un sens obligatoire de rotation, généralement indiqué par une flèche...
Sloup
|
|
| Sujet : Postes à manivelle Nouveau | De Adams Le 04-11-2010 à 20:44 sta |
|
Bonsoir
Il y a celle la (pour émetteur)
| |
|
| Sujet : Postes à manivelle Nouveau | De slouptoouut Le 04-11-2010 à 21:04 sta |
|
bonjour,
elle est bien connue, celle là , du moins de ceux qui "ont fait l'armée" a l'époque !
C'est la génératrice GN58 qui s'utilisais avec le poste AN/GRC9 , un emmetteur-récepteur OC militaire , piloté par quartz , avec lampe 2E22 au PA , d'une portée de 10 à 50 km, et d'un poids de 45 kg ...
sloup
|
|
| Sujet : Postes à manivelle Nouveau | De slouptoouut Le 04-11-2010 à 21:07 sta |
|
Ce poste , qui existe en 2 versions (le SCR694 "américain" , et le AN/GRC9 "europeen") est notamment décrit dans le TTA 168
ci joint scan montrant l'ensemble ...
sloup
| |
|
| Sujet : Postes à manivelle Nouveau | De Totolagalène Le 04-11-2010 à 21:32 sta |
|
En 63/64, on avait encore çà en Allemagne, dans la Jeep du pitaine ricain dont j'étais l'interprète.
Quels souvenirs, de jeunesse surtout!![[:Hi:]](s12.gif)
|
|
| Sujet : Postes à manivelle Nouveau | De jean-luc beulaygue Le 04-11-2010 à 22:33 sta |
|
ach la chéchène gross zouvenir
|
|
| Sujet : Postes à manivelle Nouveau | De blaisepascal Le 04-11-2010 à 22:38 sta |
|
Bonsoir,
Chez moi, pas de gégène ni de TSF à manivelle, mais une calculatrice à manivelle -->>
La lampe AZ1 donne l'échelle.
| |
|
| Sujet : Postes à manivelle Nouveau | De Gaet1001 Le 04-11-2010 à 22:42 cms |
| |
|
| Sujet : Postes à manivelle Nouveau | De TSF-59 Le 05-11-2010 à 09:45 sta |
|
Ce Poste ----------->
voir ici
| |
|
| Sujet : Postes à manivelle Nouveau | De TSF-59 Le 05-11-2010 à 09:47 sta |
|
|
|
| Sujet : Postes à manivelle Nouveau | De Jacques (webmestre) Le 05-11-2010 à 12:12 sta |
|
Sans doute auront-nous d'ici peu une manivelle à vendre dans les PA...
|
|
| Sujet : Postes à manivelle Nouveau | De Gaston Le 05-11-2010 à 18:41 sta |
|
ou une doc idoine
|
|
| Sujet : Postes à manivelle Nouveau | De Pierre Roque Le 05-11-2010 à 20:17 sta |
|
Vous etes médisant,messieurs
|
|
| Sujet : Postes à manivelle Nouveau | De Jacques (webmestre) Le 05-11-2010 à 20:24 sta |
|
Ca tombe bien, j'ai toujours rêvé d'être les dix ans de quelqu'un
Cela s'appelle pourrir un sujet
|
|
| Sujet : Postes à manivelle Nouveau | De Pierre Roque Le 05-11-2010 à 21:04 sta |
|
C'est au sujet de quoi ? SVP
|
|
| Sujet : Postes à manivelle Nouveau | De Pierre Roque Le 05-11-2010 à 21:06 sta |
|
Et pendant ce temps là,je tournais la man...!
|
|
| Sujet : Postes à manivelle Nouveau | De Duck Le 06-11-2010 à 10:39 sta |
|
Bonjour,
J'ai retrouvé ce document dans mes archives.
Cdmt.
| |
|
| Sujet : Postes à manivelle Nouveau | De Michel 87 Le 06-11-2010 à 10:49 sta |
|
Il me semble avoir vu cette photo dans un Science & Vie des années 1915.
Est ce celle là?
|
|
| Sujet : Postes à manivelle Nouveau | De F6FKN Le 06-11-2010 à 13:51 sta |
|
Apparamment, l'indigene etait fourni avec le poste.
C'etait le plein emploi!
|
|
| Sujet : Postes à manivelle Nouveau | De Pierrot du 82 Le 06-11-2010 à 14:11 cms |
|  |
Moi qui pensais que c'était Sarkozy et le Président Chinois sur la Promenade des Anglais !
Vous zêtes sûrs ?
| |
|
|
| Sujet : Postes à manivelle Nouveau | De yarno Le 06-11-2010 à 14:37 sta |
|
Et une autre photo de l'amitié franco-chinoise...
(1928 - désert de Gobi - réception de signaux TSF horaires)
| |
|
| Sujet : Postes à manivelle Nouveau | De Pierrot du 82 Le 06-11-2010 à 15:22 cms |
| |
Une petite contribution por aider Hubert à débiter ses TSF :
| |
|
|
| Sujet : Postes à manivelle Nouveau | De Phil Le 06-11-2010 à 19:30 sta |
|
Sûrement un souvenir d'enfance...
| |
|
| Sujet : Postes à manivelle Nouveau | De Flo13 Le 06-11-2010 à 19:38 sta |
|
Mort.De.Rire
Flo
|
|
| Sujet : Postes à manivelle Nouveau | De Michel 87 Le 06-11-2010 à 19:38 sta |
|
Jeanne d'Arc avait été élevée à la baguette.
Bon ça va, je sors
|
|
| Sujet : Postes à manivelle Nouveau | De Totolagalène Le 06-11-2010 à 21:40 sta |
|

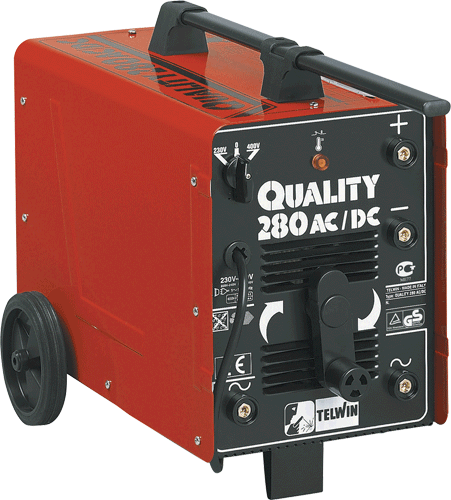

C'est pour moi d'actualité: j'ai un peu délaissé la soudure à l'étain pour celle à l'arc et au chalumeau.
Je dois refaire une nouvelle petite porte de jardin.
|
|
| Sujet : Postes à manivelle Nouveau | De slouptoouut Le 06-11-2010 à 22:12 sta |
|
Il y a mieux encore que la baguette, la torche !
(de soudage MIG)
sloup
| |
|
| Sujet : Postes à manivelle Nouveau | De Totolagalène Le 06-11-2010 à 22:14 sta |
|
Et pourquoi pas tig pendant qu't'y es! T'as pas vu les prix?
|
|
| Sujet : Postes à manivelle Nouveau | De slouptoouut Le 06-11-2010 à 22:16 sta |
|
Ah oui, et puis les électrodes de TIG je connais , on peut les détourner de leurs fonctions pour faire un éclateur de générateur de Tesla !
Sloup
|
|
| Sujet : Postes à manivelle Nouveau | De Gaston Le 07-11-2010 à 07:49 sta |
|
ça pique ça alors ke maintenant il existe des lampes à led à manivelle
|
|
|
