Sujet : hervor Nouveau De leullier  Le 13-11-2010 à 17:38 cms

Bonjour

Je cheche schemas et renseignements pour recepteur Hervor E4

cordialement



Paul



Sujet : hervor Nouveau De leullier  Le 14-11-2010 à 09:43 cms

Bonjour



je viens de récuperer ce poste  il manque le hp (plat a barbe)a pemiere vue les condos sont a changer ce qui m'inquiete le plus c'est la multi bonine dont un enroulement a eu chaud ,mais ne semble pas coupé.je cherche schémas et indication,merci de votre aide.ci joint 2 photos.



cordialement



Paul





Sujet : hervor Nouveau De leullier  Le 14-11-2010 à 22:13 cms

Bonsoir

aucun commentaire ?

A+



Paul



Sujet : hervor Nouveau De Pierrot du 82  Le 15-11-2010 à 00:09 cms

Voir les réponses dans les autres forums...





Sujet : hervor Nouveau De slouptoouut  Le 15-11-2010 à 10:02 sta

    Bâ, c'est normal, c'est un Hervor ...


Sujet : hervor Nouveau De leullier  Le 15-11-2010 à 11:31 sta

    Bonjour

    Merci pour vos réponses , je desespere de trouver le schema , a moins de comparer avec un autre poste,a voir!

    cordialement

    Paul:-(

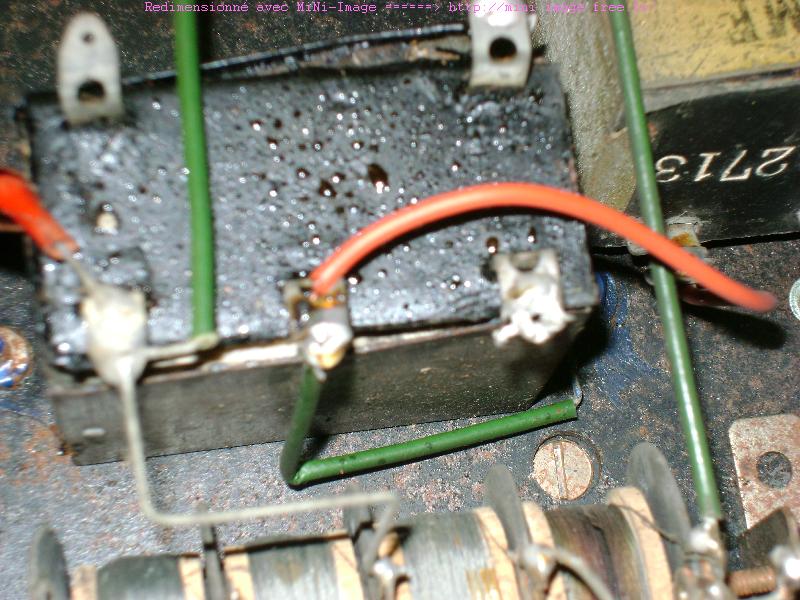

Sujet : hervor Nouveau De leullier  Le 16-11-2010 à 13:30 cms

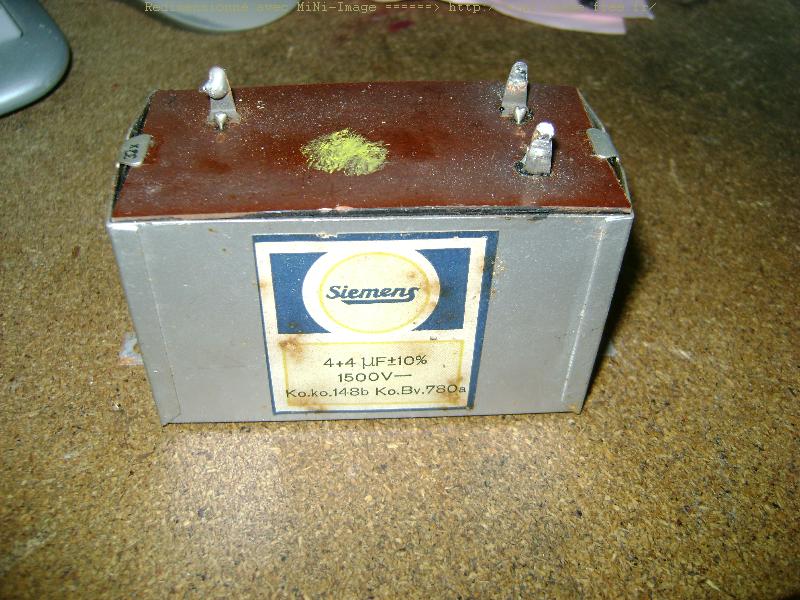

Bonjour



condo siemens marqué 4 +4 µ  je trouve 10 +10µ , bon a changer ! en  plus il est gonflé qu'en pensez-vous ?



Paul





Sujet : hervor Nouveau De Michel 87  Le 16-11-2010 à 15:28 sta


    Bonjour,

    Quelle application pour 4µF en 1500 V ?


Sujet : hervor Nouveau De Jacques (webmestre)  Le 16-11-2010 à 15:59 sta

    La mise en place de capas plastique de 4,7 uF 400V est très facile, et suffit amplement.


Sujet : hervor Nouveau De Pierrot du 82  Le 16-11-2010 à 17:32 cms

Ou 2 chimiques de 4,7 ou 10 µF 500 V...

C'est pour filtrer la HT ?





Sujet : hervor Nouveau De leullier  Le 17-11-2010 à 15:56 cms

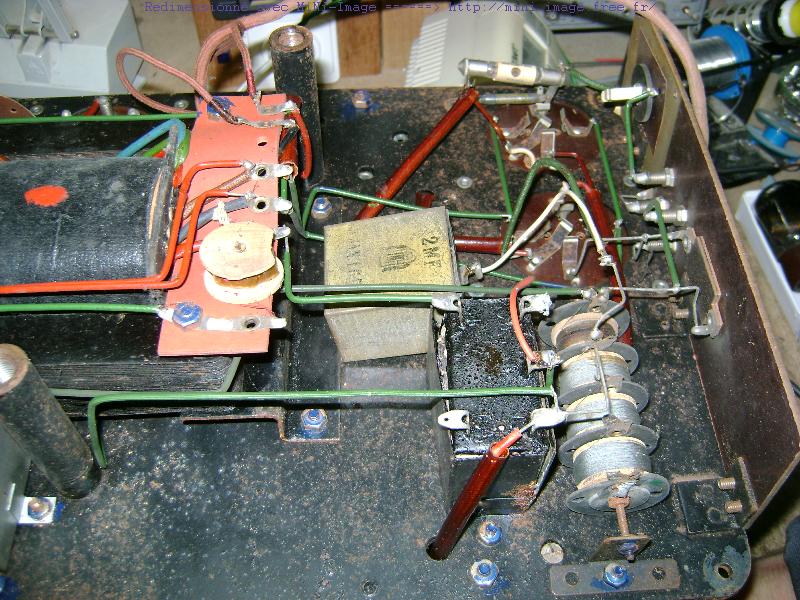

Bonjour

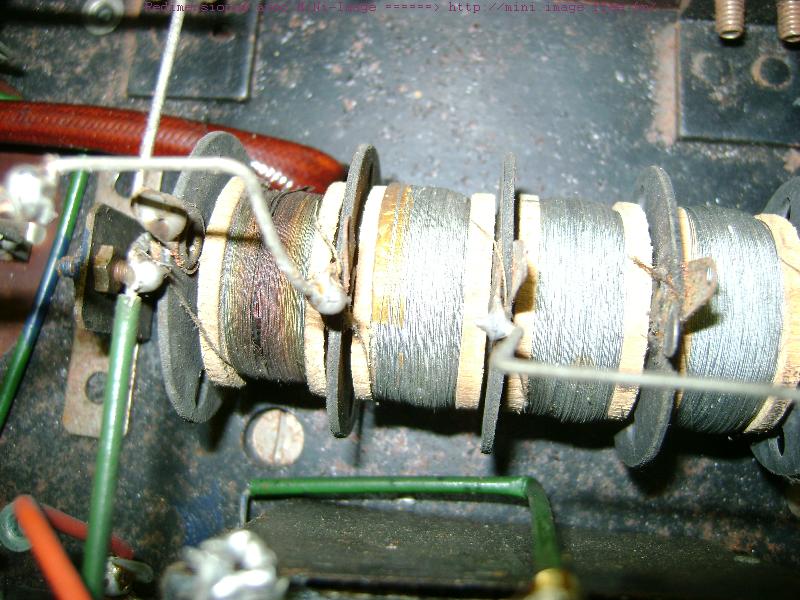

Avez-vous une idée sur ce bobinage ?

recepteur Hervor

Paul





Sujet : hervor Nouveau De leullier  Le 17-11-2010 à 16:06 cms

une petite maladresse oups

merci





Sujet : hervor Nouveau De Jacques (webmestre)  Le 17-11-2010 à 16:31 sta

    Je pense plutôt à de la résistance bobinée, comme dans un Philips 930A. Sans doute en rapport avec la fuite des capacités d'alim.


Sujet : hervor Nouveau De leullier  Le 18-11-2010 à 11:07 cms

Bonjour

la bobine ne semble pas coupée , je trouve 7 k

apres refection des condos ,je tenterai une mise sous tension progressive!



Paul





Sujet : hervor Nouveau De Jacques (webmestre)  Le 18-11-2010 à 11:55 sta

    Il peut y avoir court-circuit dans la mesure où ce bobinage est monté en couches, ce qui n'est pas le cas sur un 930, qui utilise un barreau de verre. Je pense que son positionnement et un relevé, même partiel, du schéma serait salutaire.


Sujet : hervor Nouveau De leullier  Le 20-11-2010 à 17:51 sta

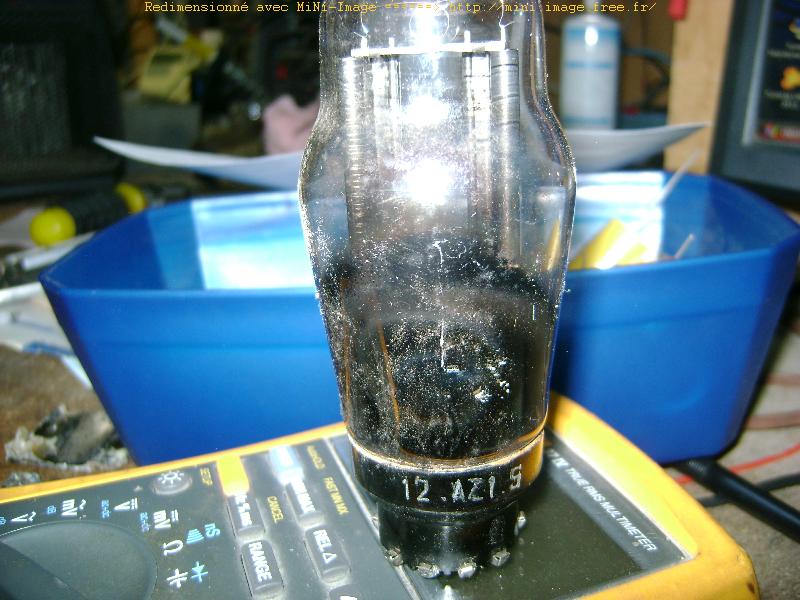

    Bonsoir

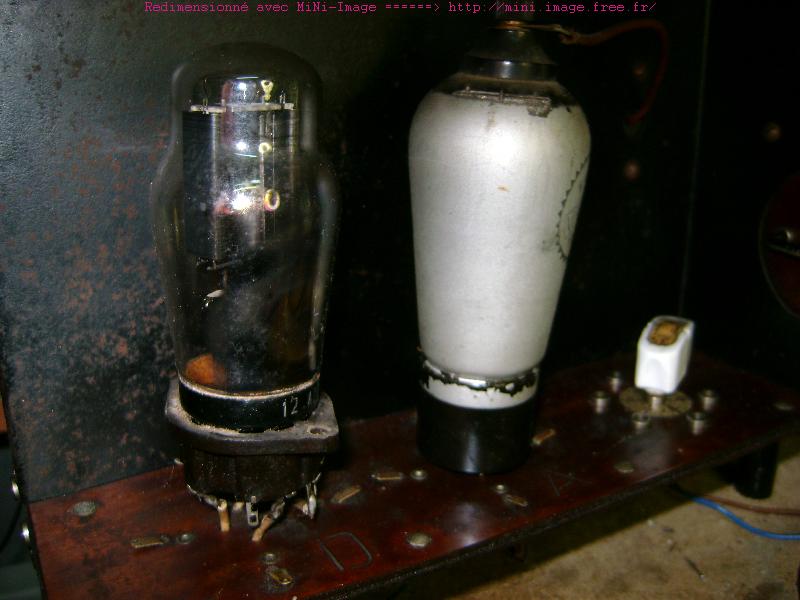

    j'ai un tube marqué 12az1 (voir photo)ce tube remplace un tube d'origine (modif du support sur la photo)comment retrouver l'origine est quel est ce tube.les autres tubes.H4129 (E447) / E424n / C443
    Merci pour votre aide

    Cordialement[:??:]




Sujet : hervor Nouveau De Pierre Roque  Le 20-11-2010 à 17:59 sta

    12 c'est la date
    le tube c'est un AZ1
    Le tube d'origine doit etre un 506


Sujet : hervor Nouveau De blaisepascal  Le 20-11-2010 à 18:37 sta

    Bonjour Pierre,

    Question un peu en marge de ce sujet :
    "12 c'est la date"
    Comment s'interprète ce chiffre ?

    Pascal


Sujet : hervor Nouveau De leullier  Le 20-11-2010 à 20:34 cms

Bonsoir

Merci pour les réponses,je vais chercher l'équivalent de façon a avoir le même support!

bon WE



Paul



Sujet : hervor Nouveau De Pierre Roque  Le 20-11-2010 à 20:43 sta

    12 = Décembre


Sujet : hervor Nouveau De leullier  Le 21-11-2010 à 08:54 cms

Je n'ai pas le HP d'origine de ce poste,quoi mettre pour mes éssais?

cordialement



Paul



Sujet : hervor Nouveau De fdevlos  Le 21-11-2010 à 10:10 sta

    bonjour,
    y-a-t-il une self de filtrage sur le chassis ou est-ce l'excitatrice du HP qui remplit cette fonction ?


Sujet : hervor Nouveau De leullier  Le 21-11-2010 à 10:24 cms

je pense qu'i y a une self sur le chassis ,le HP d'origine (plat a barbe)comme le philips 2511 ou 2531.aprés avoir changé les codos hs,remise sous tention progresive (variac)filaments 3.8 volts- ht présente.mon bobinage roussi n'a pas bronché , rien ne fume ou chauffe,déja pas mal !



Sujet : hervor Nouveau De Pierrot du 82  Le 21-11-2010 à 10:32 cms

Le HP d'origine est à haute impédance (2 000 ohms)

Pour les essais, mettre un HP à aimant permanent équipé de son transfo de HP...





Sujet : hervor Nouveau De leullier  Le 22-11-2010 à 09:34 cms

Bonjour

Les condos restaurés , une idée pour remplacer la redresseuse AZ1 par une 4 plpts ?





Sujet : hervor Nouveau De leullier  Le 22-11-2010 à 09:35 cms

il faut lire 4 plots !



Sujet : hervor Nouveau De Pierre Roque  Le 22-11-2010 à 10:18 sta

    Je ne vois rien de concret sur les photos meme pas l'emplacement de la valve
    A part cette mauvaise bidouille de plastique orange qui dénature complétement votre poste;a proscrire
    a l'origine il devait y avoir une 506 ou autre du meme genre


Sujet : hervor Nouveau De leullier  Le 22-11-2010 à 10:27 cms

Merci pour la réponse,pour les  condos j'ai fait avec ce que j'avais.au départ les boitiers condos:un noir , 1 vert tres foné,1 argenté (marqué siemens)un autre de couleur indéfini !de toutes façons aprés remontage ils ne sont plus visible.

cordialement

Paul



Sujet : hervor Nouveau De Jacques (webmestre)  Le 22-11-2010 à 17:33 sta

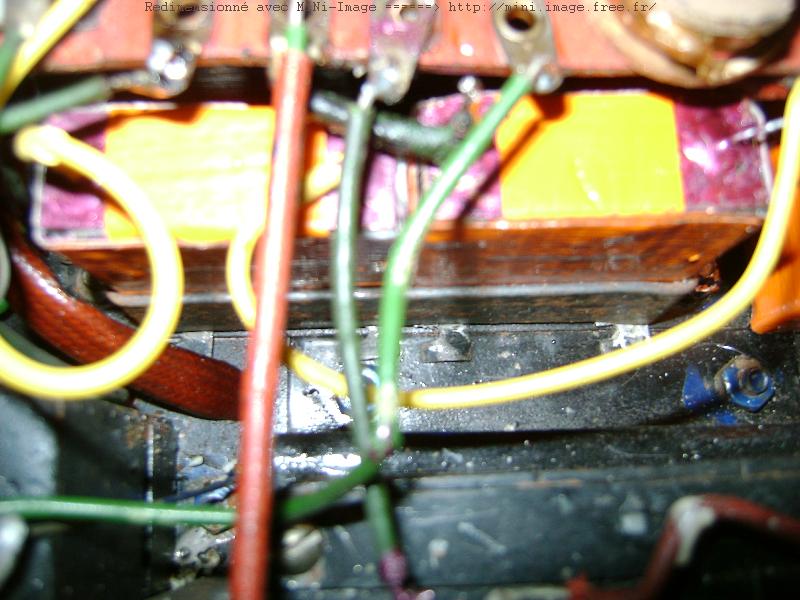

    Oui mais ces condos de remplacement, il fallait les monter dans le boitier d'origine, celui du 16-11-2010 à 13:30... :o[]

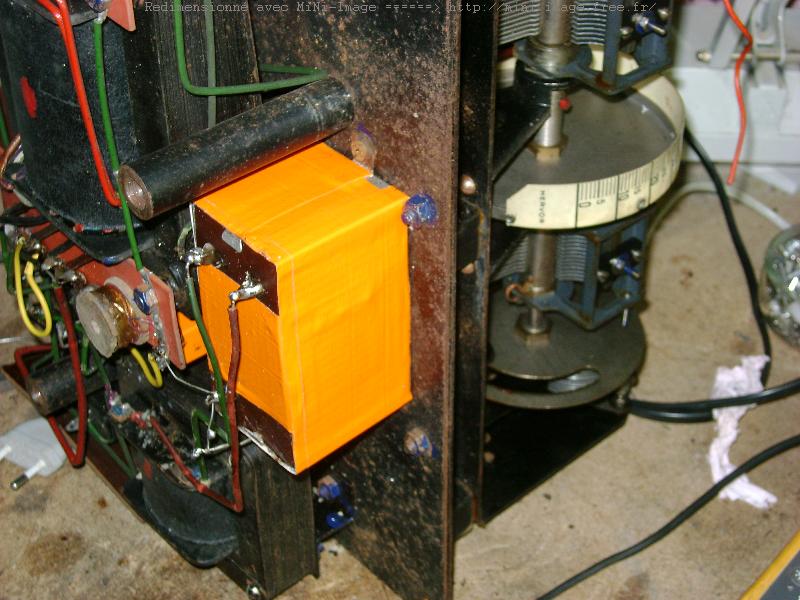

Sujet : hervor Nouveau De leullier  Le 22-11-2010 à 18:22 sta

    Bonsoir à tous

    Rassurez-vous ,les boites condos sont d'origine , il s'agit d'adhésif pour tenir en place le plaquette , pas sertie pour l'instant n'étant pas sur des valeurs.le gros siemens (couleur argent ) retrouvera sa teinte , pour les autres , tous noir comme l'origine ou argent. à voir ?


Sujet : hervor Nouveau De leullier  Le 23-11-2010 à 10:29 cms

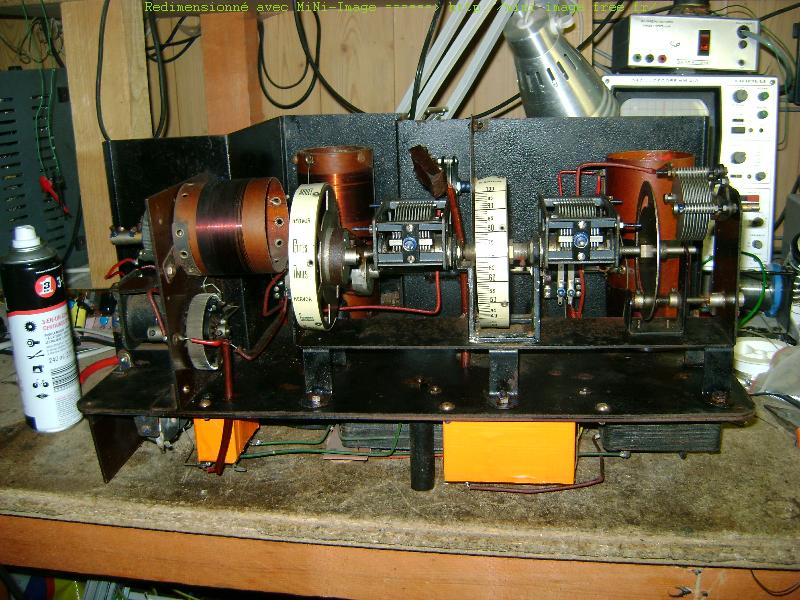

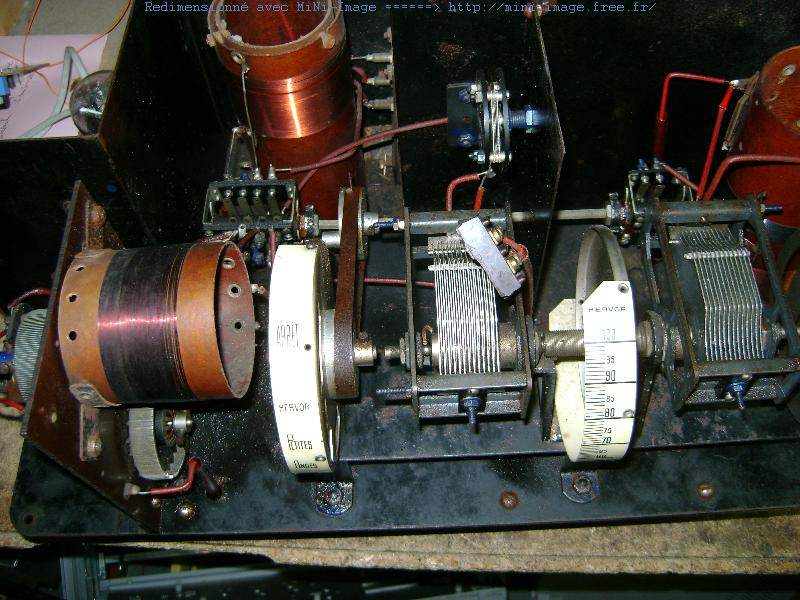

Bonjour

Quelques photos du recepteur Hervor (les condos orange vont changer de couleur) ont aperçois un cavalier sur une photo , il semble commuter un bobinage ! je n'ai pas recherché son utilisation. Si vous avez une idée !



cordialement



Paul





Sujet : hervor Nouveau De leullier  Le 23-11-2010 à 17:57 cms

Bonsoir à tous

Incroyable je n'arrive pas à avoir de renseignements sur ce poste , est'il si rare?

cordialement



Paul



Sujet : hervor Nouveau De Jacques (webmestre)  Le 23-11-2010 à 18:22 sta

    Les appareils Hervor ne sont pas très répandus, alors un modèle bien précis comme le E4....

    Combien en reste t'il en France et Navarre, que ce soit dans les greniers ou dans les collections ? Allez, une dizaine, une vingtaine ? Rien à voir avec des Océanic Surcouf des années 50. C'est pour cela que la restauration se doit d'être faite dans les règles de l'art et que le scotch orange m'a quelque peu énervé, même si on peut se targuer qu'une fois coffret refermé on ne voit plus rien.

    Le cavalier semble monté sur le bobinage d'entrée. Il peut correspondre aux entrées A1, A2, A3 d'appareils similaires des années 30 et servant à adapter le circuit d'entrée au type et longueur d'antenne connecté. Quand on veut bien faire, on relève la partie de schéma concernée.


Sujet : hervor Nouveau De paul55  Le 23-11-2010 à 19:40 sta

    Bonsoir

    Je comprend votre point de vue concernant la restauration,le max sera fait,j'attend un hp philips (2511) pour une mise en route.aprés cela je vais le chouchouter (en fait assez facile car il est vraiment propre).
    cordialement

    Paul[:Hi:]


Sujet : hervor Nouveau De Fifi  Le 23-11-2010 à 19:49 sta

    Bonsoir Paul,

    si il vous manque une 506 pour remettre ce poste d'origine, dites le moi!
    je dois avoir ça en stock

    cordialement
    philippe


Sujet : hervor Nouveau De Fifi  Le 23-11-2010 à 20:06 sta

    pour le support, il faudrait la photo des autres pour voir si j'ai le même

    PS: j'espère que l'étiquette "Siemens" n'a pas souffert sous le scotch:o(


Sujet : hervor Nouveau De paul55  Le 24-11-2010 à 09:05 cms

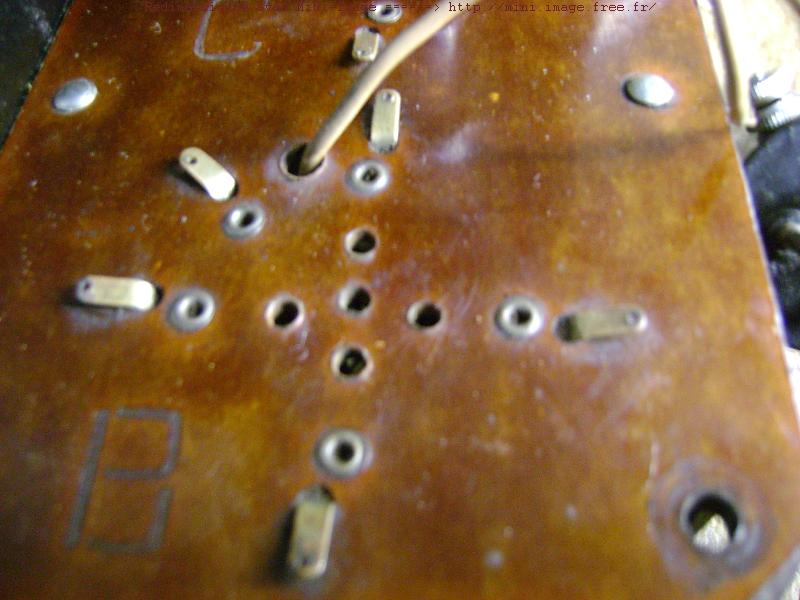

Bonjour

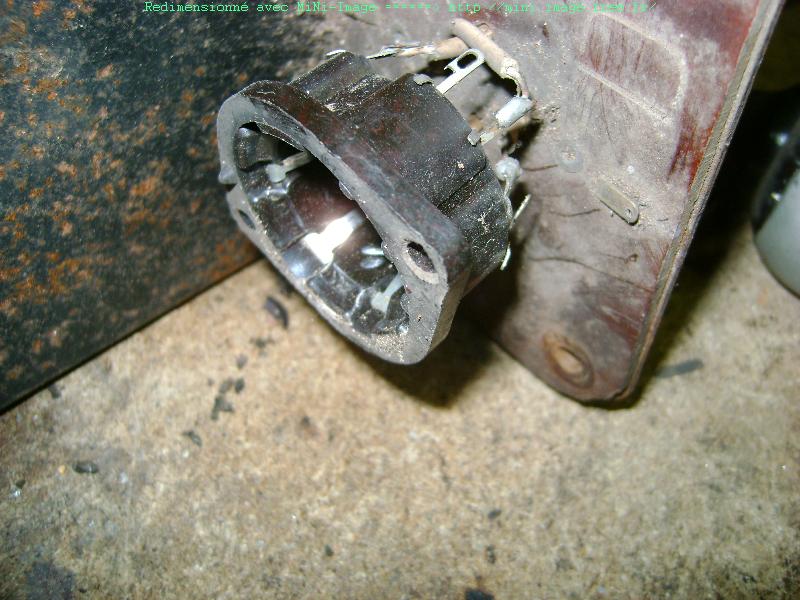

Voici  la modif sur la redresseuse (je l'ai recuperé comme ça)les 4 fils passent par les trous des broches de la 506.en fait il suffit de les enlever pour retrouver le support d'origine.

cordialement



paul





Sujet : hervor Nouveau De Jacques (webmestre)  Le 24-11-2010 à 11:03 sta

    C'est bien, au moins celui qui avait fait la modif l'avait rendue réversible :-)


Sujet : hervor Nouveau De Fifi  Le 24-11-2010 à 13:36 sta

    ok!
    donc, pas besoin de support!
    reste a savoir si c'était bien une 506 a l'origine!
    (ce qui parait logique avec le reste de la série de tubes)


Sujet : hervor Nouveau De paul55  Le 24-11-2010 à 15:22 cms

Bonjour fifi

Avez-vous reçu mon mail privé ? j'ai quelques soucis informatique

Paul



Sujet : hervor Nouveau De Pierre Roque  Le 24-11-2010 à 15:44 sta

    Vous avez le choix pour la 506
    Equivalent :
    W6:TV80:V80:G490:D3-80B:442BU:DW2X:RGN1054:PV495:RE4100:V2:U10:
    Chauffage:4volts-2X300volts 75mA


Sujet : hervor Nouveau De paul55  Le 24-11-2010 à 17:44 cms

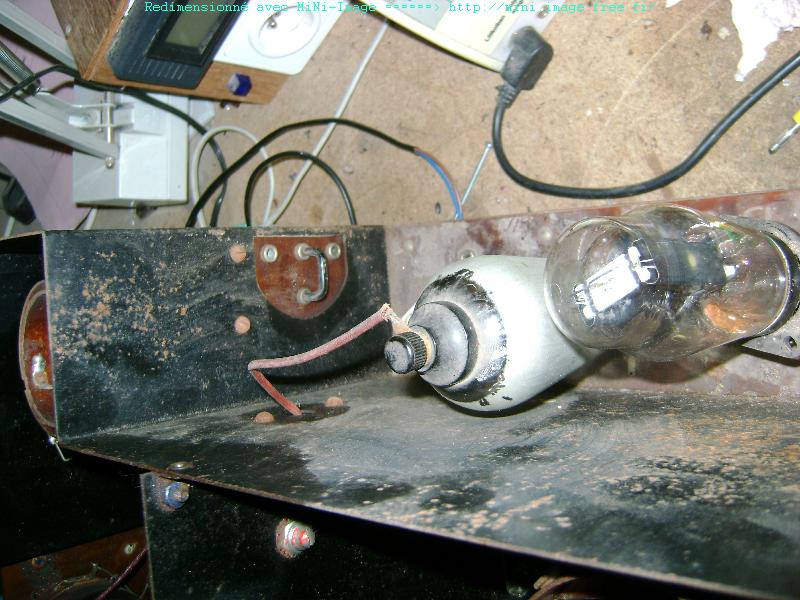

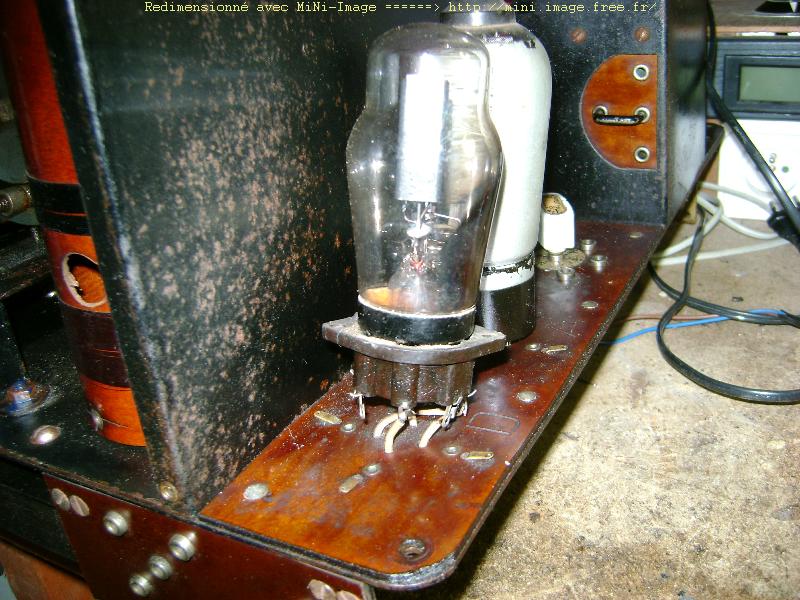

Bonsoir

je viens de m'apercevoir qu'il y a une autre modif au niveau de la E424.voir les photos , un trou perçé pour le passage d'un fil blanc qui se fixe sur le téton de la lampe , je ne suis pas specialiste dans ce domaine ,d'aprés -vous quelle est la lampe d'origine.

cordialement



Paul





Sujet : hervor Nouveau De Jacques (webmestre)  Le 24-11-2010 à 17:56 sta

    C'est que la lampe d'origine n'était pas une E424 mais un tube qui pouvait se décliner en 2 versions, européenne 5 broches ou 4 broches + prise latérale avec écrou moleté.


Sujet : hervor Nouveau De Pierre Roque  Le 24-11-2010 à 18:42 sta

    la Triode E424N existe en 2 culots différents
    5 broches avec la broche centrale pour la cathode
    4 broches avec sortie latérale à vis pour la cathode


Sujet : hervor Nouveau De Jacques (webmestre)  Le 24-11-2010 à 19:05 sta

    Exact Pierre, je me suis gourancé :-D

    Ce que je voulais dire c'est que le tube n'est pas celui d'origine, il ne peut se limiter à 4 broches.


Sujet : hervor Nouveau De Pierre Roque  Le 24-11-2010 à 19:15 sta

    Exact , bien vu mais le 5 broches est le plus courant et le plus façile à trouver

    Ca marche , Jacques pour l'upload , je continu ;-):-D


Sujet : hervor Nouveau De Jacques (webmestre)  Le 24-11-2010 à 19:22 sta

    Ca marche Pierre, depuis que tu as trouvé le truc, tu en abuses ;-):-D


Sujet : hervor Nouveau De Pierre Roque  Le 24-11-2010 à 19:27 sta

    non , non , je ne peux rien faire d'autre avec mon problème de main droite qui m'enm...et ça m'occupe :-D[:Hi:]


Sujet : hervor Nouveau De paul55  Le 24-11-2010 à 20:36 cms

Merci pour la réponse,donc tube d'origine E424 5 broches !

Paul



Sujet : hervor Nouveau De Pierre Roque  Le 24-11-2010 à 20:39 sta

    E424N

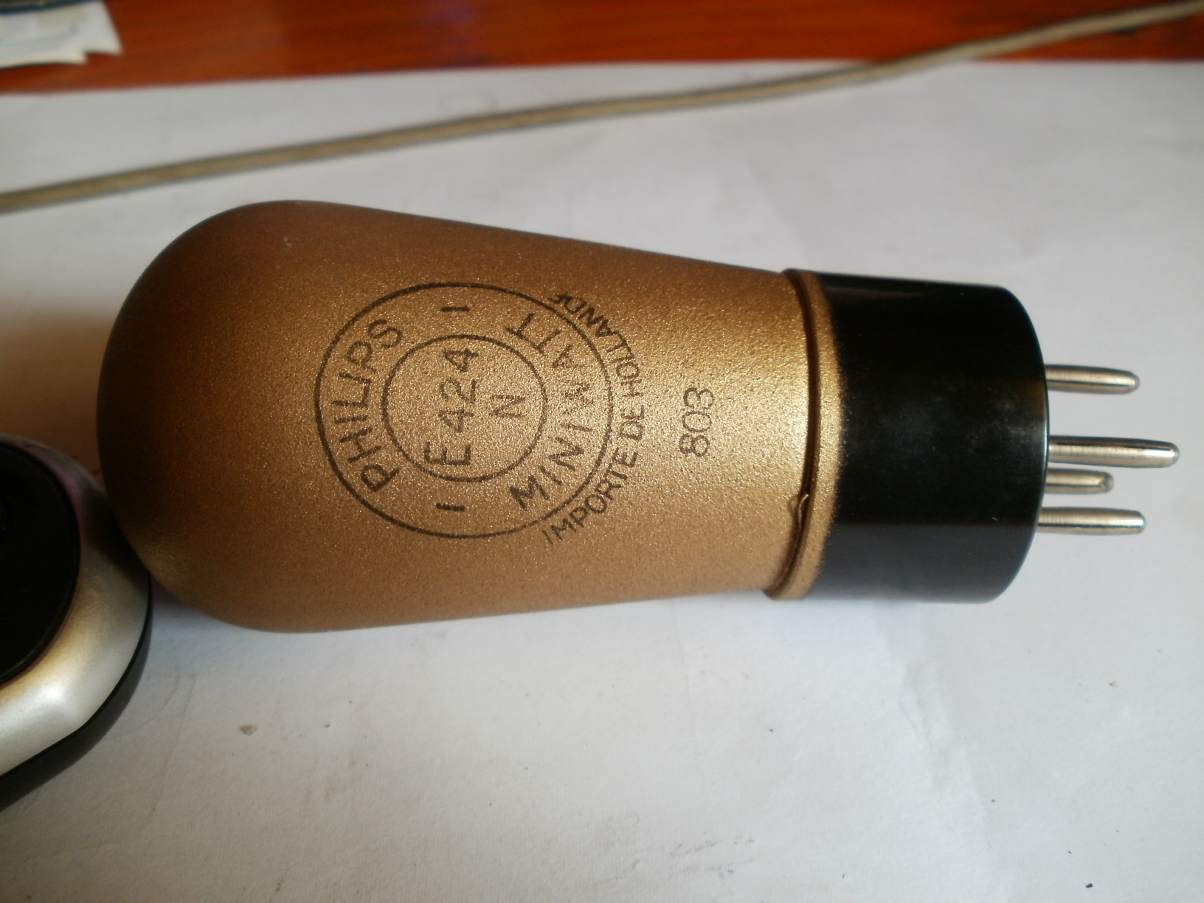

Sujet : hervor Nouveau De Fifi  Le 25-11-2010 à 12:55 sta

    E424N ...sans téton:-D




Sujet : hervor Nouveau De paul55  Le 25-11-2010 à 16:00 cms

ouah elle est belle,elle me plait bien !



Sujet : hervor Nouveau De leullier  Le 27-11-2010 à 12:30 sta

    Bonjour

    Je doit recevoir en début de semaine un hp philips,je vous tiens au courant !

    Paul
    8-)


Sujet : hervor Nouveau De leullier  Le 30-11-2010 à 15:25 cms

Bonjour



sur le tube c443 le fiament commence a rougir a 5 volts,sur le recepteur j'ai 3.8 volts, les autres tubes pas de problêmes de filaments ? qu'en penszz-vous ?



Paul



Sujet : hervor Nouveau De leullier  Le 30-11-2010 à 15:48 cms

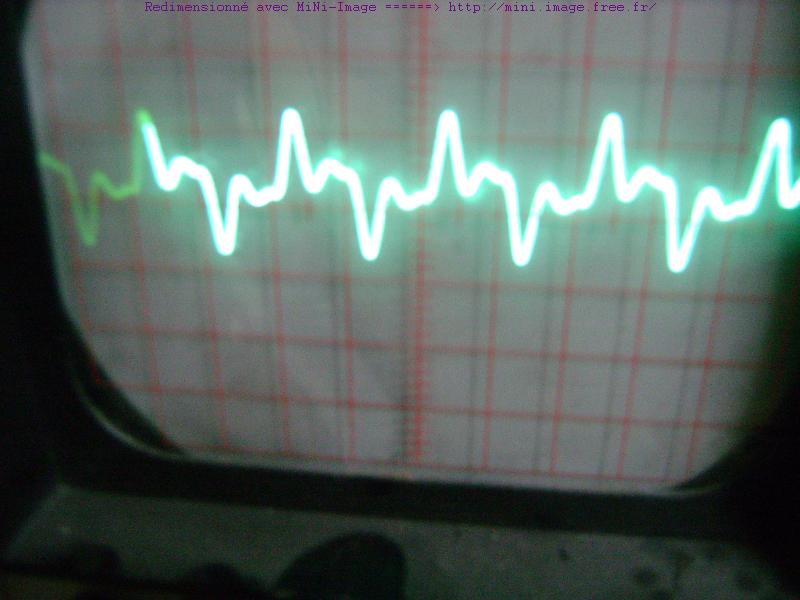

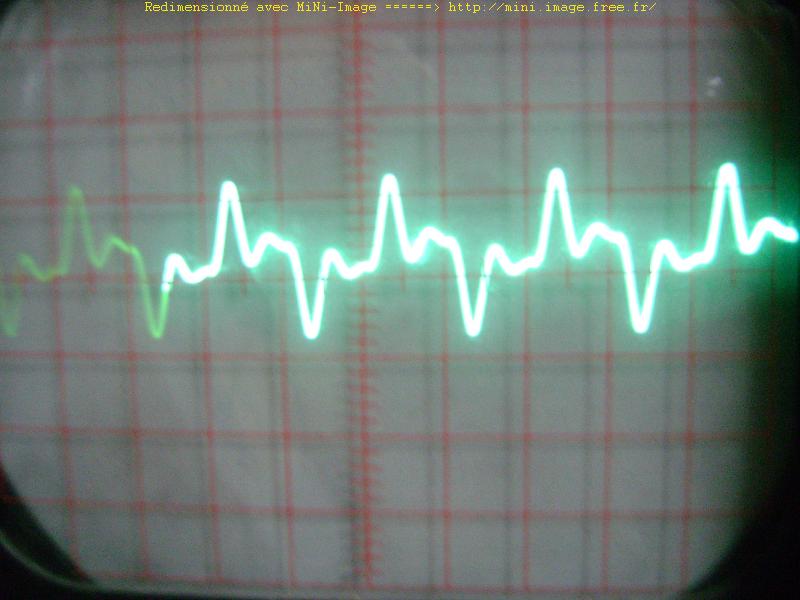

sur l'anode de la c433 j'obtiens le signal suivant ,variable avec le potarde 0 a 500 mV,une idée ?



Sujet : hervor Nouveau De Fifi  Le 30-11-2010 à 16:15 sta

    une C443 doit être chauffée sous 4V!!

    quelles tensions avez vous sur G1, G2 et anode?

    (les C443 sont souvent pompées)


Sujet : hervor Nouveau De leullier  Le 30-11-2010 à 17:27 cms

oups,oublié de mettre la photo





Sujet : hervor Nouveau De leullier  Le 30-11-2010 à 17:39 cms

pour le chauffage quoi faire,sortie direct du transfo.entrée reglée sur 220 pour 2.0 secteur........

G2=210 volts

A:2.20 volts

g1= variable 0 a 1.2 suivant le potar......



Sujet : hervor Nouveau De Fifi  Le 30-11-2010 à 17:46 sta

    vous dites: sur le récepteur, j'ai 3.8V.......donc c'est bon!,non? (avec écart du multimètre et ou tolérance)

    Anode 2.20V8oI

    Stop!!! ça va pas! vous devez avoir la HT sur l'anode: c'est 2.20 ou 220V que vous mesurez??:o[]


Sujet : hervor Nouveau De Fifi  Le 30-11-2010 à 17:59 sta

    0 à 1.2V sur la G1...........contrôlez la tension entre filament et masse (en continu!)

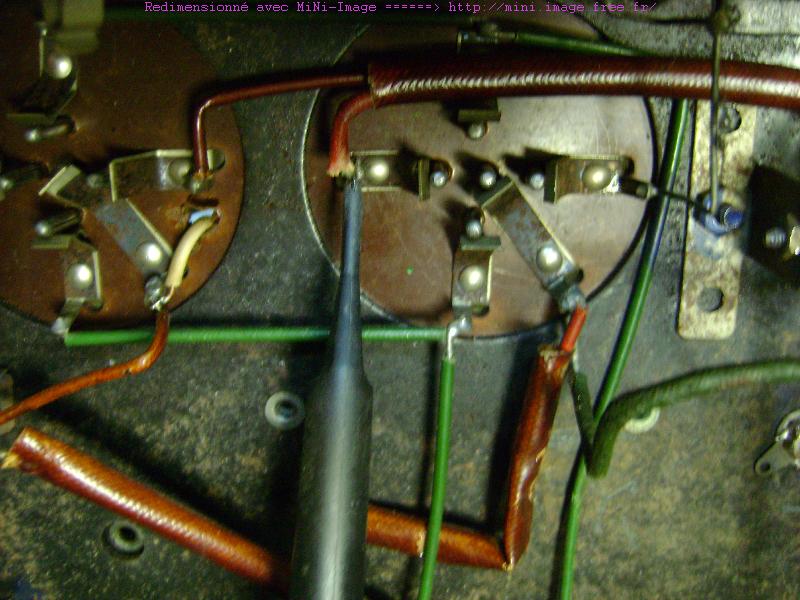

Sujet : hervor Nouveau De leullier  Le 30-11-2010 à 18:29 cms

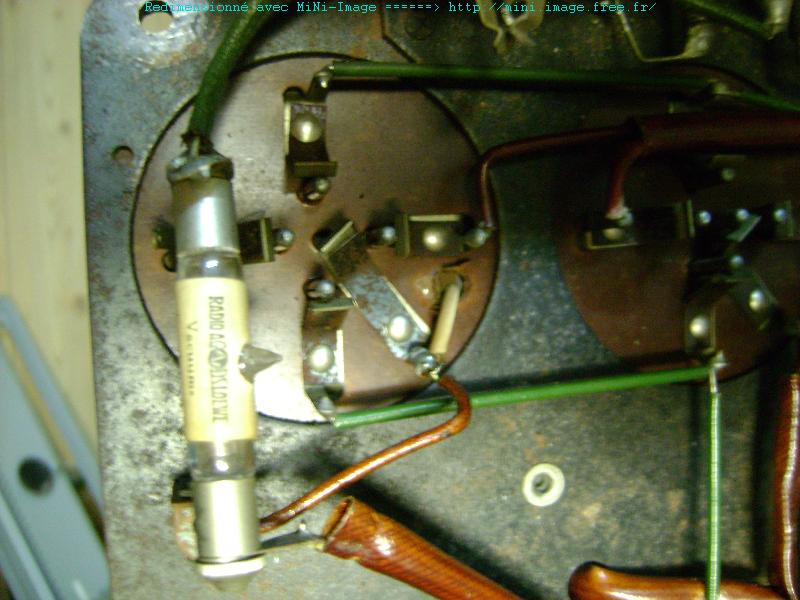

N'étant pas spécialiste de ces tubes anciens,je transmet une photo:

don , cosse avec fil vert haut et bas:filament

cosse avec sonde oscillo:0 a 0. 3 volt suivant potar

cosse central:280 volts

cosse droite:vert hp: 2.20 v

je me perd avec ces tubes, merci de votre patience



Paul





Sujet : hervor Nouveau De Fifi  Le 30-11-2010 à 19:03 sta

    la cosse de droite étant l'anode, vous devriez avoir la HT au travers de la bobine HP (ou alors la bobine du HP est coupée!
    au centre la G2 et votre sonde est sur la G1
    si vous avez 0V sur la G1 , c'est qu'elle est en polar auto, donc vous devriez mesurer une tension positive (15 à 20V) entre filament et masse!



Sujet : hervor Nouveau De leullier  Le 03-12-2010 à 13:44 sta

    Bonjour à tous

    Bonne nouvelle Hervor chante a nouveau,j'ai fait un dossier ,relevé de schémas ,photos etc..a disposition de celui qui en aura besoin.

    cordialement

    Paul


Sujet : hervor Nouveau De Pierre Roque  Le 03-12-2010 à 14:39 sta

    Il faut le mettre dans les archives , avec l'Upload c'est très façile


Sujet : hervor Nouveau De Totolagalène  Le 03-12-2010 à 16:08 sta

    Si Pierre le dit c'est que c'est vrai!
    Un petit bonjour à tous de Pavillons Sous Bois.[:Hi:]


Sujet : hervor Nouveau De Pierre Roque  Le 03-12-2010 à 17:09 sta

    Salut Toto . [:Hi:]


Sujet : hervor Nouveau De Pierrot du 82  Le 03-12-2010 à 18:20 cms

Voila une bonne nouvelle, Paul !

Toto, fais gaffe à la bande de Clichy (ceux du Chêne-Pointu)



Sujet : hervor Nouveau De Totolagalène  Le 03-12-2010 à 18:59 sta

    Pas de danger, j'en fais partie:-D[:Hi:]


Sujet : hervor Nouveau De Fifi  Le 03-12-2010 à 19:52 sta

    Bravo Paul!
    et c'était quoi, la panne?


Sujet : hervor Nouveau De leullier  Le 03-12-2010 à 20:13 cms

Bonsoir FIFI



les condos changés,2 résistances coupées,et 2 points de masse coupés.quelques bricoles ,bouton tirette à trouver ,et remise en etat exterieure.j'ai aussi un potar bobiné qui crache un peu je vais éssayer de resserer le patin central,je ne sait pas si ce sera efficace.



bonne soirée



Paul



Sujet : hervor Nouveau De Florian (flo13)  Le 03-12-2010 à 20:21 sta

    Bonsoir,

    Bravo Paul! un de plus de sauvé!

    Flo [:Hi:]


Sujet : hervor Nouveau De leullier  Le 05-12-2010 à 08:24 cms

Bonjour à tous

Je voudrai quelques conseils pour la remise en peinture du coffret.d'autre part j'ai un potar bobiné (accord)qui crache ,j'ai nettoyé le patin central ,cela va mieux , mais pas le top ,une astuce,j'ai remarqué que l'axe a un peut de jeu.

Paul





Sujet : hervor Nouveau De Michel 87  Le 05-12-2010 à 08:27 sta


    Bonjour,

    Le plus efficace serait un sablage.


Sujet : hervor Nouveau De Pierrot du 82  Le 05-12-2010 à 10:36 cms

Pour le potar bobiné, passer du Mirror sur la piste, laisser sécher puis frotter avec un chiffon et aussi essayer de remonter le frotteur à 90 degrés par rapport à la position d'origine sur l'axe...





Sujet : hervor Nouveau De f1ftp  Le 05-12-2010 à 10:52 sta

    Bonjour à tous

    Il est en quoi ce potard,de la céramique ou de l'amiante qui s'effrite ? 8-()


Sujet : hervor Nouveau De leullier  Le 05-12-2010 à 12:53 cms

la piste est enroulée sur une bande d'amiante,les spires ne sont plus jointives , j'ai peur d'en couper une!



Sujet : hervor Nouveau De slouptoouut  Le 05-12-2010 à 21:16 sta

    je dirais qu'il vaudrais mieux prendre des gant et un ARS , et enfermer ce composant dans un sachet portant ce symbole ...

    puis le remplacer par un potar bobiné sur porcelaine ou stéatite .

    sloup

 Fichier
.PNG



Sujet : hervor Nouveau De f1ftp  Le 06-12-2010 à 10:21 sta

    Il fait quelle valeur ce potard ,je peut éventuellement en trouver un pour le remplacer.


Sujet : hervor Nouveau De leullier  Le 06-12-2010 à 12:23 cms

Bonjour



Merci pour la proposition,il fait 500 ohms,ont pourra faire un échange.

bonne journée



Paul



Sujet : hervor E4 Nouveau De leullier  Le 08-12-2010 à 10:09 sta

    Bonjour,

    la remise en état du recèpteur touche a sa fin,la question est quel est le haut parleur d'origine ? je pense a un plat a barbe,ce n'est que mon idée. une photo est la bienvenue.

    cordialement.

    Paul

    :-)


Sujet : hervor E4 Nouveau De leullier  Le 08-12-2010 à 10:44 sta

    j'ai retrouvé au fond du boitier un porte fusible (fusible carton),pensez-vous qu'il est d'origine ?



    :-D




Sujet : hervor E4 Nouveau De Pierrot du 82  Le 08-12-2010 à 10:56 cms

Pourquoi pas, il a bien l'âge du poste...

Tous les HP haute impédance (2 000 ohms) ne sont pas des "plats à barbe", il y en a eu de forme classique.

Vous pouvez monter dans une jolie boîte assortie au poste, un HP plus récent avec son transfo de HP.



Sujet : hervor E4 Nouveau De leullier  Le 08-12-2010 à 11:07 sta

    Bonjour Pierrot,

    je n'ai plus qu'a trouver un modèle de boitier, un ami passionné de bois sera mis à contribution.

    [:Hi:]

    Paul


Sujet : hervor E4 Nouveau De Fifi  Le 08-12-2010 à 12:24 sta

    Paul, je ne vous oublie pas!
    seulement une panne de voiture, alors on s'arrange avec mon épouse et une seule voiture et pas eu le temps d'aller a la poste et trop loin pour y aller a pieds!

    pour le HP, vous pouvez faire une caisse dans le même esprit que celle de la photo, très classique a cette époque




Sujet : hervor E4 Nouveau De f1ftp  Le 08-12-2010 à 14:19 sta

    Bonjour à tous
    Paul il fait combien en diamètre,j'ai trouver un 330 et un 1K diamètre 60mm
    Cordialement
    Philippe


Sujet : hervor E4 Nouveau De leullier  Le 08-12-2010 à 16:00 sta

    Bonjour FiFI et F1FTP

    Ah les voitures!ce n'est pas urgent , je suis dans un petit village (50 habitants,et la poste est a 6km...)

    pour le potard il fait 60 mm,1 k devrai faire l'affaire.je vous remercie tous les deux , cela fait plaisir qui il y est encore des gens sympathiques.

    cordialement

    Paul




    [:Hi:][:Hi:]


Sujet : hervor E4 Nouveau De f1ftp  Le 08-12-2010 à 17:12 sta

    Va pour le 1k,envoi mois ton adresse par mp, cette semaine j'ai le temps de passer à la poste.
    La semaine prochaine je part avant l'ouverture et je rentre en général après la fermeture [:ouin:]
    Comme ca tu l'auras pour Noël :-D


Sujet : hervor E4 Nouveau De leullier  Le 12-12-2010 à 13:24 sta

    Bonjour à tous

    je viens d'avoir une frayeur,après avoir fonctionné 8 jours.arrêt brutale.un condensateur de filtrage de la 506 HS( quelle valeur faut'il mettre ?)il n'y a plus qu'a démonter bien ils est mal placé!

    bon dimanche

    Paul[:??:]


Sujet : hervor E4 Nouveau De Fifi  Le 12-12-2010 à 16:57 sta

    :o[].....c'est la première pièce a remplacer!!!
    16uF Maxi!

    la 506 part lundi Paul!;-)


Sujet : hervor E4 Nouveau De leullier  Le 12-12-2010 à 17:53 sta

    Bonsoir FIFI

    le condo était neuf ?du coup le l'ai enlevé .Merci pour le tube.je cherche le schéma du Géés super 5,si quelqu'un le possède!

    cordialement

    Paul[:Hi:][:Hi:]


 Retour aux sujets

Rubriques du site

Gamme 1

- Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

- Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

- Archives - Schémathèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
