| Sujet : Calculs Alim Nouveau | De jct54 Le 20-11-2010 à 19:37 sta |
|
Je tente de construire un petit ampli SE EL84...
J'ai déjà posté sur ce sujet...voir précédents sujets jct54(Contre réac, tonalité, transfo d'alim)

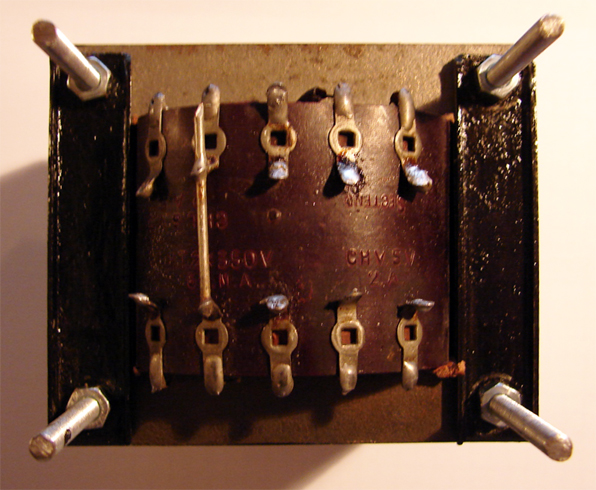

J'ai enfin trouvé un transfo de remplacement (même entraxe) qui possède les caractéristiques suivantes:
Primaire: 110, 130, 145, 220, 245v.
Secondaire 1: 350v-0-350v (65mA)
Secondaire CHL: 6.3v (2.5A)
Secondaire CHv: 5v (2A)
Dimension de l'empilement: 85mmx70mm x 45épais
![[:Hi:]](s12.gif)
| |
|
| Sujet : Calculs Alim Nouveau | De jct54 Le 20-11-2010 à 19:37 sta |
|

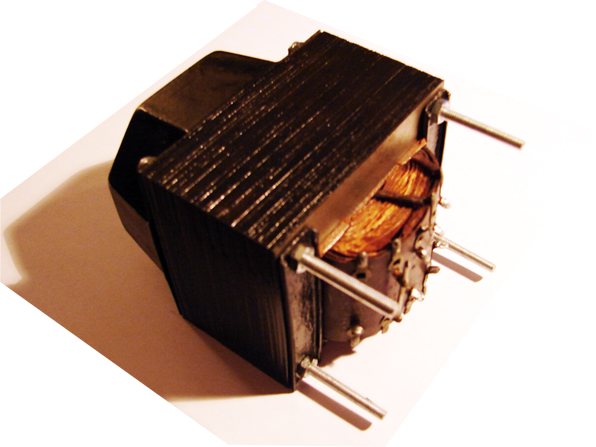

La deuxième photo![[:!!:]](s17.gif)
| |
|
| Sujet : Calculs Alim Nouveau | De jct54 Le 20-11-2010 à 19:51 sta |
|
J'essai de calculer la valeur des résistances du circuit d'alim pour obtenir les chutes de tensions nécessaires à l'alim HT des transfos de sortie, eT celle pour les tubes EL84 .....et de preamp 12AX7 et des afficheurs EM81.
Le soucis pour calculer la valeur des résistances, c'est que je dois connaître pour cela le courant consommé (R=U/I) pour chaque étage, alors si je sais qu'une EL84 débite environ 50mA, je ne sait pas quelle est celle des 12AX7 et des EM81.

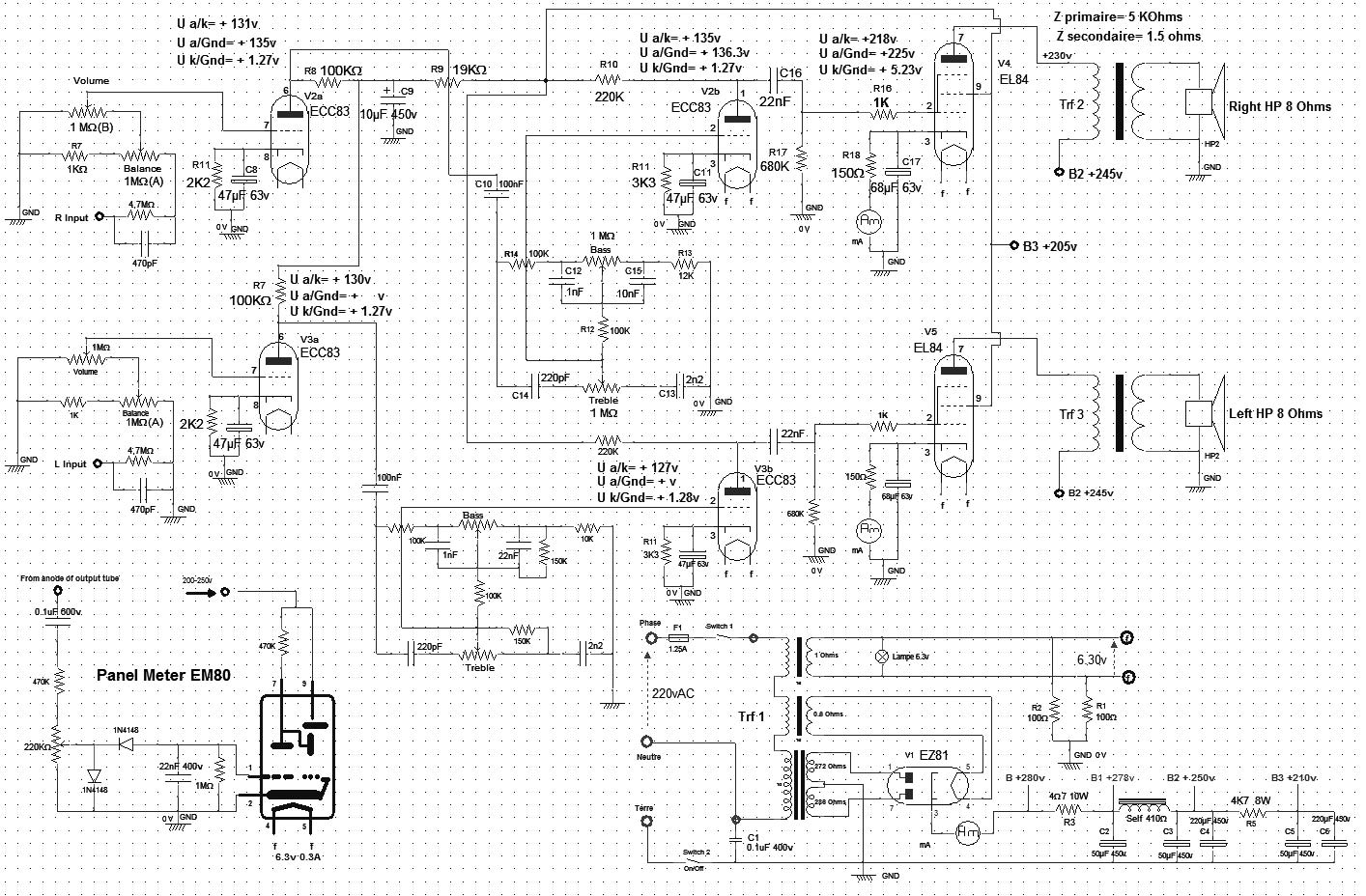

Je vous mets le schéma, (ne pas tenir compte des relevé de tensions qui correspondent au montage avec l'ancien transfo.)
Pour la self qui apparait sur le schéma d'alim, je souhaiterais ne l'utiliser que si cela est indispensable, ne disposant de pas beaucoup de place, et ayant peur qu'elle rayonne
et produise de la ronflette.
Merci
| |
|
| Sujet : Calculs Alim Nouveau | De guy F6ctp Le 20-11-2010 à 20:41 sta |
|
En première approche le transfo est trop juste en HT pour 2 EL84 il faut au moins 100mA.
@+ Guy
|
|
| Sujet : Calculs Alim Nouveau | De F6FKN Le 20-11-2010 à 20:44 sta |
|
Oui, et la HT est bien trop elevee pour des EL84.
|
|
| Sujet : Calculs Alim Nouveau | De slouptoouut Le 20-11-2010 à 21:19 sta |
|
Bonjour,
La tension de l'enroulement HT est trop grande et l'intensité trop faible ...il faudrais , pour bien faire, rebobiner (ou faire rebobiner) le 2*350V 65 mA , avec moins de spire et un fil plus gros , pour retomber à 2* 250V 90 à 100mA
Le circuit magnétique devrait être juste suffisant pour cela , et si il est un peu trop juste il faudra faire des économie de courant en supprimmant ce qui n'est pas utile (supprimmer les EM81 et les lampes de cadran si il y en as, remplacer ces lampes de cadran et cet "oeil magique " par des LED ...)
sloup
|
|
| Sujet : Calculs Alim Nouveau | De Michel 87 Le 20-11-2010 à 22:31 sta |
|
Le total de l'intensité filaments dépasse les 2,5 A disponibles.![:o[]](s13.gif)
|
|
| Sujet : Calculs Alim Nouveau | De jct54 Le 21-11-2010 à 02:57 sta |
|
Ben V'la que c'est la HT qui vas plus maintenant!
Mais si j'ai besoin de 100mA mais sous 250v, ne puis je pas les obtenir à partir de 350v @ 65mA?
En abaissant la tension, le courant dispo devrait grimper non?
|
|
| Sujet : Calculs Alim Nouveau | De guy F6ctp Le 21-11-2010 à 10:05 sta |
|
Non car pour cela vous allez chuter le surplus dans une résistance ou self à partir du 350 donc rebelote.
De plus le chauffage est aussi insuffisant comme dit par Michel.
@+ guy
|
|
| Sujet : Calculs Alim Nouveau | De Pierrot du 82 Le 21-11-2010 à 10:43 cms |
|  |
Il vous faudrait un transfo beaucoup plus gros physiquement et électriquement...
Un 2x 250 V @ 100 mA + 6,3 V 3 A + 6,3 V 1 A pour le chauffage redresseuise.
| |
|
|
| Sujet : Calculs Alim Nouveau | De guy F6ctp Le 21-11-2010 à 11:16 sta |
|
Le miens est un peu fort mais au moins il ne risquerait pas de chauffer mais je pense
quand même qu'il mérite 2 6L6 !!
@+ G
|
|
|
