| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 23-11-2010 à 19:32 sta |
|
Bonsoir,
Je viens d'acquérir ce joli poste des années 50 en forme de calandre de voiture.
Après changement des chimiques de filtrage, de fils électriques craquelés et de la finale (EL41), je m'apperçoit de deux chose:
-Une HT de l'ordre de 350V qui chute avec le temps a 250V! (une perte quelque part)
-Position radio PO/GO/OC/OC1: muet comme une tombe (poste désaligné ou HT insuffisante pour fonctionnement?)
-Par contre la BF fonctionne très bien.
Pourriez vous m'éclairer s.v.p?
merci d'avance
Flo![[:Hi:]](s12.gif)
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 23-11-2010 à 19:36 sta |
|
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 23-11-2010 à 19:36 sta |
|
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 23-11-2010 à 19:37 sta |
|
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Jacques (webmestre) Le 23-11-2010 à 19:42 sta |
|
Poste très spécial, notamment pour extraire le châssis. Voir la notice
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 23-11-2010 à 19:51 sta |
|
Bonsoir Jacques,
Exact, j'ai mit longtemps a comprendre comment enlever le châssis vu que le HP empêchais toute manœuvre horizontale.
Il faut démonter les boutons, le HP puis ensuite tirer le châssis et l'incliner pour ne pas arracher la vitre des stations.
Flo
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 23-11-2010 à 19:54 sta |
|
Ah! Hors-sujet mais bon!
Une petite pensée pour Slouptouut ce week-end:
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 23-11-2010 à 19:55 sta |
|
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De PAT54 Le 24-11-2010 à 08:25 sta |
|
Bonjour,
vous n'êtes pas du tout hors sujet Florian au contraire il faut faire bien attention à son immense cadran!Je possède ce poste et bien qu'il y ait à l'intérieur le plan pour sortir le châssis moi c'est au moment de remettre le châssis que j'ai cassé en deux sur toute sa diagonale le magnifique miroir cadran, cela fait deux ans que je recherche en vain une épave ou un autre Pinacle. Comme vous le dites fort justement il faut absolument éviter d'accrocher le cadran et tout est dans l'art de faire pivoter en avant, en arrière et tirer ou pousser au bon moment le châssis qui quand même avec son poids use bien les poignets au bout de quelques tentatives, je crois qu'il faut également retirer une lampe pour assurer cette manoeuvre.
Le schéma est fourni également avec le poste ce qui est pratique. Je n'avais pas pensé au look de l'avant d'une voiture ancienne. En tout cas sur ma bagnole, c'est son pare-brise qui est cassé et chaque fois que ce poste reviens sur le tapis, j'enrage!
Je vous souhaite une bonne réparation.
Patrick.
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De PAT54 Le 24-11-2010 à 08:35 sta |
|
Zut je n'avais pas remarqué le petit hors-sujet! J'ai embrayé trop vite sur le Pinacle mais comme je peut pas passer la marche arrière sur mon message il restera ainsi.
Bon Pinacle.
Patrick.
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 24-11-2010 à 19:25 sta |
|
Bonsoir,
Merci PAT54, je vais donc faire très attention a cette glace des stations.
"Le schéma est fourni également avec le poste"
Avez vous le schéma? si oui, je serais bien intéressé pour une photo du schéma.
Flo
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Jacques (webmestre) Le 24-11-2010 à 19:50 sta |
|
Alors... Florian 3 sur 20. Motif; incapable de consulter les archives, pose des questions inappropriées Demande des photos de documents disponibles en numérisé. (C'est juste pour demain que je photographie mon écran )
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Jacques (webmestre) Le 24-11-2010 à 19:53 sta |
|
et c'est bien payé
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 24-11-2010 à 19:57 sta |
|
Effectivement, le schéma est dans les archives ... (il faut dire qu'entre 4 cafés et une nuit blanche, je ne devais pas avoir les yeux en face des trous)
Flo![[:!!:]](s17.gif)
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De slouptoouut Le 24-11-2010 à 20:07 sta |
|
Ou une déconnexion, ou un bug du navigateur, s'est produit, empéchant d'accéder au schéma dans les archives ...puisque parfois une telle recherche de schéma est mise en échec par l'informatique , avec obtention d' un message d'erreur sybillin au lieu d'afficher le document convoité , et parfois aucune issue a part celle de presser "CTRL-ALT-SUPPR"
sloup
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 24-11-2010 à 20:23 sta |
|
Je crois que je tiens la panne du poste.
En changeant les fils, je crois que j'ai du inverser primaire et secondaire du TS.
Sur le TS on voit 4 fils, deux très fin (secondaire???) deux assez gros (0.75mm environ, secondaire???)
Que se passe t'il si j'inverse primaire/secondaire et que la panne n'est pas la svp?
Il y a t'il un risque de détruire le TS?
Flo
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De slouptoouut Le 24-11-2010 à 20:31 sta |
|
Bonjour,
non, il n'y a pas de risque de détruire le TS, mais il y a risque de surcharger la finale (l'impédance de charge sera de quelques ohms au lieu des 7000 ohms habituels) et d'obtenir un son bien trop faible (parce la résistance du primaire utilisé en tant que secondaire sera bien trop grande pour faire se mouvoir le HP correctement) et complètement distordu ( l'adaptation d'impédance ne sera plus du tout correcte )
sloup
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 24-11-2010 à 20:36 sta |
|
Merci, donc je peux quand même essayer pendant un court instant.
Si je vois la plaque de la finale rougir, j'arête tout de suite.
Merci
Flo
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 24-11-2010 à 20:45 sta |
|
Resultat du Test:
Eh ben non, je ne me suis pas planté dans le cablage du TS, ça ne vient pas de là! (j'aurais préféré)
Chuter de 350V a 260V ça fait une sacré marge quand même!![[:ouin:]](s10.gif)
Flo
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 24-11-2010 à 22:56 sta |
|
Panne Trouvée!
Résistance en CC du côté de la finale EL41, absence de HT dans les F.I due a un contact oxydé et pour finir, contact accidentel entre la masse et la partie métallique d'un condensateur au Mica. (la totale!)
Je reçoit très bien les OC par contre au niveau des PO/GO, c'est un peu borderline!
Et j'ai toujours mes 250-260V de HT contre 350V au départ ... (la self sert peut être a chuter les 350V en 250V, faut voir)
Un avis S.V.P?
Flo
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De slouptoouut Le 24-11-2010 à 23:34 sta |
|
Bonjour,
avant de suspecter le poste et en présence de mauvaises réception PO ou GO , ces mauvaises réceptions sont elles dues a des grésillements, bourdonnements, et autres bruits ?
Si oui : suspecter dabord les lampes fluo compactes, tubes fluorescents, "box" pour internet, interphones a courant porteur, alimentation de PC , gradateur de lampe halogène, petits appareils éléctroménagers ... (tous ces engins n'existaient pas a l'époque ...et sont souvent générateur d'importantes "pollutions radiophoniques " !)
sloup
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De michel86 Le 25-11-2010 à 16:55 sta |
|
250 v est une HT fort convenable ...
En admettant que votre poste consomme environ environ 60 w," I " alternatif sur le 220 (alimentation), serait de l'ordre de 0,25 à 0,30 A.
Si tel est le cas, pas d'inquiétude...
Si le 350 v ne dure que quelques secondes, c'est que la valve débite avant que les autres tubes ne soient suffisamment chauds... Ceci est mon intime conviction.
Par ailleurs l'intensité totale HT devrait être de l'ordre de 50 mA...
Cordialement
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Totolagalène Le 25-11-2010 à 22:40 sta |
|
"(la self sert peut être a chuter les 350V en 250V, faut voir)".
Flo, je vais te faire un petit cours sur les selfs mais t'as intérêt à prendre des notes...
Un self arrête le courant alternatif et laisse passer le courant continu.
Un condensateur (c'est l'inverse) arrête le courant continu et laisse passer le courant alternatif.
C'est pourquoi, dans un poste, la tension redressée par la valve (tube redresseur) étant encore ondulée, pour en faire une tension aussi plate que possible on fait passer le courant HT dans une self (dite self de filtrage) complété par 2 condensateurs (dits condensateurs de filtrage) qui envoient la composante alternative à la trappe (à la masse).
La self n'a pas pour rôle premier de chuter, c'est une conséquence de sa résistance ohmique inévitable qui freine aussi le courant continu. C'est pourquoi on s'arrange (avec la tension de sortie du transfo) pour avoir une tension supérieure avant la self de manière à avoir la tension voulue après la self.
Les condensateurs de filtrage ont un autre rôle qui consiste à "boucher les trous" de la tension ondulée et à faire remonter les creux jusqu'à fois racine de 2 .
Apprends çà par coeur et qu'on y revienne plus!
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 25-11-2010 à 22:53 sta |
|
Bonsoir,
Merci Totolagalène pour ce joli petit cours d'électronique? Je prend note ...
Bonne soirée
Flo
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Totolagalène Le 25-11-2010 à 22:59 sta |
|
Dans le cas de ton poste, s'il y avait une partie (ou la totalité) non alimentée en HT, le courant (I) qui passait dans la self (R pour sa résistance ohmique) était moindre et la chute de tension (U)
à ses bornes était moindre également; parce que comme disait l'autre U=RI!
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Pierrot du 82 Le 25-11-2010 à 23:46 cms |
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Totolagalène Le 25-11-2010 à 23:58 sta |
|
Bien sûr Pierrot, je n'ai pas voulu parler de cet autre rôle que joue la self de filtrage dans le cas d'un HP à excitation. Il est d'ailleurs courant d'avoir là une chute de tension de 150 V sur un BCL traditionnel.
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 26-11-2010 à 00:01 sta |
|
Bonsoir,
"Et si la self de filtrage dont parle Florian est la bobine d'excitation du HP..."
C'est un HP a aimant permanent sur ce poste, il y a juste une self de filtrage après la GZ40.
Flo
Bonne nuit
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Totolagalène Le 26-11-2010 à 00:09 sta |
|
Flo, quand un poste fonctionne bien en OC et pas ou mal en GO/PO c'est presque toujours un problème de réglage des noyaux (ou trimmers et paddinggs) des bobines accord et /ou oscillateur, pas des TR MF.
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Totolagalène Le 26-11-2010 à 00:11 sta |
|
J'ai oublié de préciser: parcequ'en OC ces réglages n'existent généralement pas.
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De fdevlos Le 26-11-2010 à 05:55 sta |
|
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De PAT54 Le 26-11-2010 à 08:41 sta |
|
Bonjour,
Je devais partir ce matin de ma résidence secondaire du Poitou ou se trouve mon Pinacle.
Vigilance orange annoncée donc retour de vacances reporté à demain.
Je viens de mesurer la HT et je trouve en moyenne 347/248 Volts.
Au niveau de sa réception, ici en pleine campagne et avec une antenne filaire isolée , de 5 mètres de long et tendue a trois mètres de hauteur dans la grange, en GO bien sur France Inter et Europe 1, quelques parasites sur RTL; en PO uniquement France Info mais le soir une belle quantités de stations espagnoles claires et nettes et très animées surtout lorsque c'est une soirée foot! Cependant avec ce poste ici je ne retrouve pas la qualité de réception qu'il avait dans ma résidence d'Ile de France avec comme antenne un simple bout de fil de deux mètres.
Par ailleurs, pour nettoyer les rotacteurs de changement de gamme, dans la mesure du possible, je n'utilise plus les bombes de nettoyage style KF mais le coton tige imbibé d'alcool, cela me semble plus efficace et moins dangereux pour la HF.
Si vous avez la plaque de fond de ce poste, sur l'une des faces vous avez le mode d'emploi pour sortir le châssis, le HP et le cheminement du câble du CV; sur l'autre face il y a le schéma.
Pour ma part, j'ai trouvé ce poste de construction sérieuse et bien finie ( il n'y a qu'a regarder l'aspect de son transfo d'alimentation).
Bon dépannage.
Patrick.
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 19-12-2010 à 15:04 sta |
|
Bonjour,

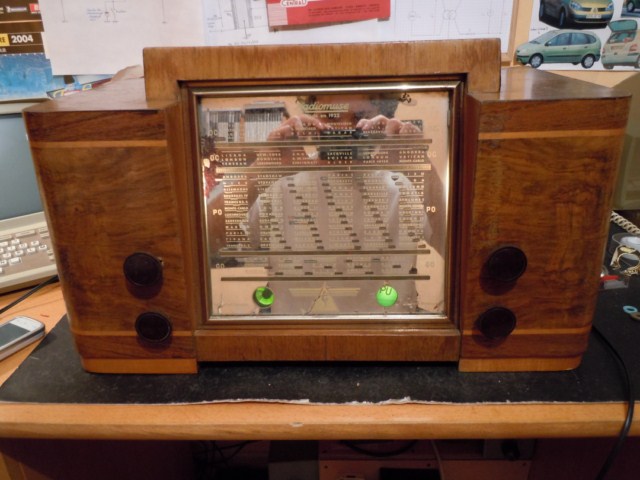

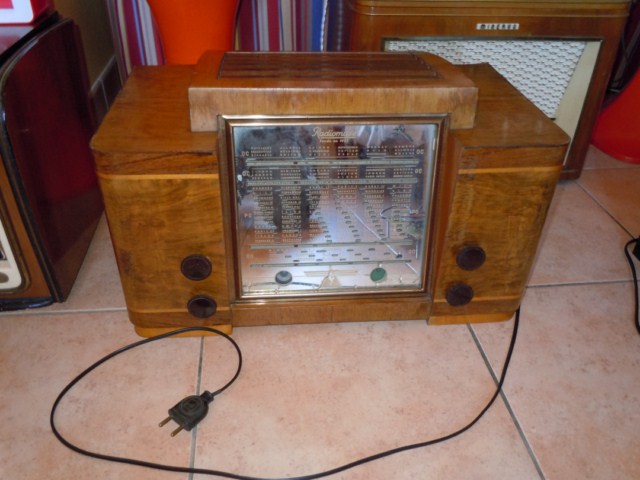

Voici les dernières photos de la restauration de ce poste.
J'ai passé de la popote d'antiquaire et de l'essence de térébenthine sur la caisse, mais tôt ou tard, je pense qu' il va falloir que je la mène chez un menuisier, elle a sérieusement prit l'eau
Flo
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 19-12-2010 à 15:04 sta |
|
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 19-12-2010 à 15:05 sta |
|
et 3
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 19-12-2010 à 15:06 sta |
|

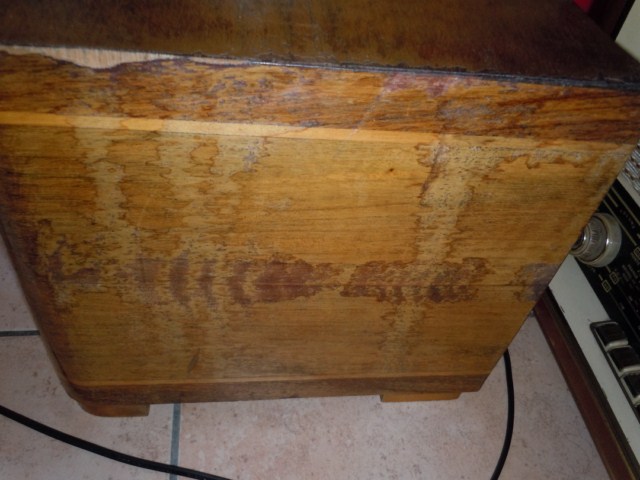

Ah! oui pardon, la photo qui me déprime
| |
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De François Lucbert Le 19-12-2010 à 15:24 sta |
|
Bonjour Florian,
Belle restauration, mais les traces de flotte peuvent disparaitre, ponçage etc.
Sympathique l'oeil magique coolpix !!!
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Masterorion Le 19-12-2010 à 19:03 cms |
|  |
Tiens, un ptit Faf...
Bon travail. ça fait plaisir de constater les progrès réalisés ces derniers mois.
Reste plus qu'à apprendre à utiliser les archives, donc.
| |
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 19-12-2010 à 19:14 sta |
|
Bonsoir,
Merci, ce châssis m'a donné un peu de fil a retordre avec ses bidouilles a droite et a gauche, ses fils blindés pourris en C.C etc ...
Mais maintenant, ce poste marche
Là, vient le plus compliqué! je me suis remis sur l'Ariane E-550 de ma voisine.
Je sent que je vais bien m'amuser ...
La resto,au prochain chapitre!
Flo
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Michel 87 Le 19-12-2010 à 22:19 sta |
|
Bonsoir,
Désolé, mais vous aurez du mal à trouver ici une doc sur l' Ariane ; voyez plutôt les forums spécialisés Simca.
Pour Ariane, suivez le bon fil
Bon, je sais, c'est facile, mais je sors tout de suite
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De guy F6ctp Le 19-12-2010 à 22:58 sta |
|
En plus ça dépends si c'est une Ariane 4 ou une Ariane 8
Je suis loin ...................
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Paul Le 19-12-2010 à 23:10 sta |
|
Il est magnifique ton poste Flo ! Tu as de la chance, moi si un jour j'ai la chance d'en voir un à vendre pas loin de chez moi le prix est jamais en dessous de 50 même pour une épave...
Un jour un vendeur m'a assuré que son poste avait reçu l'appel du 18 juin. Il était équipé de tubes novals et il datait visuellement de la fin des 50's
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 19-12-2010 à 23:12 sta |
|
|
|
| Sujet : Radiomuse Pinacle 51 Nouveau | De Florian (flo13) Le 19-12-2010 à 23:21 sta |
|
C'est vrai qu'en ce moment, les gens serait même près a te vendre de la merde dans des papiers dorés pour se faire du fric!
Flo
|
|
|
