Bonsoir,
Qui connaîtrait sur ce forum, Mr Alain Legros
Cela fait longtemps que je n'ai plus eu de ses nouvelles, et son adresse E-mail ne fonctionne plus.
Merci d'avance
Flo![[:Hi:]](s12.gif)
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Masterorion Le 27-11-2010 à 19:38 sta |
|
Salut pti Faf.
C'est son adresse chez SFR qui ne marche plus ou celle chez wanadoo ?
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 27-11-2010 à 19:42 sta |
|
Pour Masterorion: Salut mon petit vieux de 35 ans
Comment va?
Oui, c'est celle de SFR
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Masterorion Le 27-11-2010 à 19:44 sta |
|
Arrête de me vieillir comme ça, tu sais à quel point ça m'agace lol.
Tu veux son numéro de téléphone ?
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 27-11-2010 à 19:46 sta |
|
Je veux bien, merci
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Masterorion Le 27-11-2010 à 19:47 sta |
|
Tu m'envoies un mail et je te le mets en réponse. (pas configuré mon outlook)
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 27-11-2010 à 19:52 sta |
|
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 27-11-2010 à 20:02 sta |
|
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Masterorion Le 27-11-2010 à 20:11 sta |
|
Non, t'as encore du te tromper de boite comme l'autre fois.
Utilise ma boite yahoo....
Allez, courage, t'es capable....
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 27-11-2010 à 20:18 sta |
|
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De slouptoouut Le 27-11-2010 à 20:28 sta |
|
Ah , les problèmes de net et d'informatique !
je dirais que je ne suis pas le seul a en avoir, et que "ça ne marche pas , c'est normal, c' ça internet !
sloup
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 27-11-2010 à 20:37 sta |
|
Je crois que je vais rebrancher mon bon vieux minitel
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Gilbert Le 27-11-2010 à 20:41 sta |
|
Nico refait surface!!
Salut ptit jeune, comment tu vas?
On commençait à s'inquiéter !
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Masterorion Le 27-11-2010 à 20:52 sta |
|
ça fait déjà quelques jours que je suis revenu, Gilbert. Faut suivre !
On fait aller, tranquillement. Et chez toi ?
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De slouptoouut Le 27-11-2010 à 23:47 sta |
|
Non, flo13, pas le minitel, il y a encore bien trop d'électronique numérique dans cet outil de communication ...
Allummez plutôt un feu , au sommet de la colline , et jetez y des fagots de bois vert, des fanes de dalhias gelés , de la mousse humide ...(pour obtenir une fumée bien opaque) puis couvrez et découvrez avec une grosse planche ou une vieille couverture (pour faire des signaux de fumée )
sloup
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 28-11-2010 à 00:18 sta |
|
Ou alors (un peu plus sophistiqué) du Morse, Biip Biiiiiip bip!
J'ai toujours révé de construire un de ces engins engin
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 28-11-2010 à 00:20 sta |
|
Flo, il en est où ton émetteur PO?
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 28-11-2010 à 00:27 sta |
|
"Flo, il en est où ton émetteur PO?"
J'ai un petit problème avec la HT, le fusible de mon alim HT a claqué dès la mise sous tension![[:ouin:]](s10.gif) et je ne sais pas sur quelle valeur et comment je doit régler le transfo F.I que j'utilise comme oscillateur.
A part ça tout va très bien madame la Marquise!
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 28-11-2010 à 00:32 sta |
|
Qu'est ce que c'est encore que ton histoire de transfo FI dans un émetteur?
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 28-11-2010 à 00:36 sta |
|
Tu devrais faire un relevé de ce que tu as fait et mettre ce shéma sur le forum, il y a au moins un spécialiste en ligne.
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 28-11-2010 à 00:39 sta |
|
OK, je mettrais en ligne le schéma que j'ai réalisé.
En clair, j'ai utilisé un transfo F.I pour l'oscillateur.
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 28-11-2010 à 00:52 sta |
|
Oui "transfo F.I pour l'oscillateur". Cà on avait deviné mais quel transfo FI comme self d'oscillateur et utilisé avec quelles connexions?
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Pierrot du 82 Le 28-11-2010 à 00:56 cms |
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 28-11-2010 à 00:58 sta |
|
Ben, j'ai utilisé une des deux bobines comme oscillateur avec a ses bornes, le CV connecté entre masse et grille n°3 de la ECH81 quand a l'autre bobine, elle est connectée entre la masse et l'anode (côté triode) de la ECH81 en passant par la HT.
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 28-11-2010 à 01:01 sta |
|
"Florian, tu ne sais toujours pas configurer Outlook ?"
Non en effet, moi et l'informatique ça fait deux bien que je soit né avec une souris a la main!
Mais j'ai trouvé un moyen de contourner Outlook en faisant copier adresse du contact et coller dans windows live messenger dans la rubrique Add contact.
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 28-11-2010 à 01:04 sta |
|
je posterais mon schéma, car j'ai réalisé quelques petites modifications due a un manque de matériel.
Bonne nuit
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 28-11-2010 à 01:06 sta |
|
Si c'est le montage que ce malin de Pierrot a subodoré, tu n'as peut-être pas pris la bonne bobine car ils parlent de bobine oscillateur et pas de TR FI.
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Paul Le 28-11-2010 à 11:17 sta |
|
Bonjour,
En passant, oubliez Outlook et Internet Explorer, pièges à virus et autres cheval de TROIE. Préférez Thunderbird et Firefox, ça ira beaucoup mieux.
Paul
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Gilbert Le 28-11-2010 à 11:35 sta |
|
"...pièges à virus...." Ce n'est rien à côté des pièges de la grammaire !
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Pierrot du 82 Le 28-11-2010 à 15:13 cms |
|  |
"autres cheval de TROIE"
Le rusé Ulysse...
| |
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Paul Le 28-11-2010 à 15:43 sta |
|
Hé ! On m a volé mon pseudo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 30-11-2010 à 18:17 sta |
|
Bonsoir,

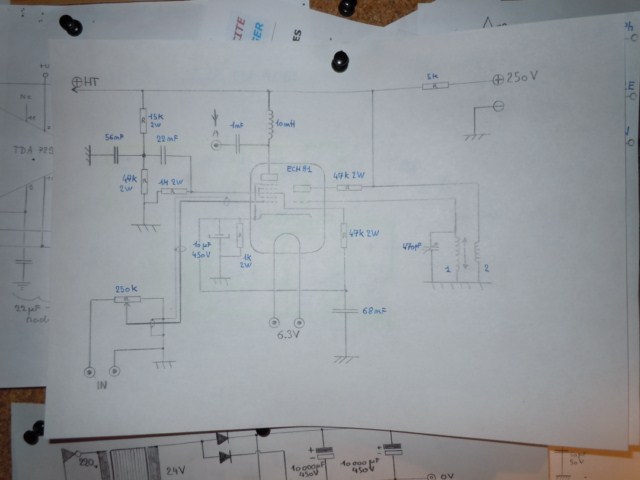

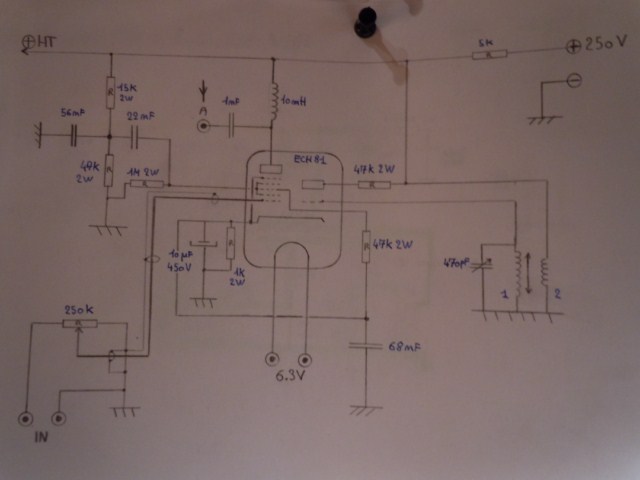

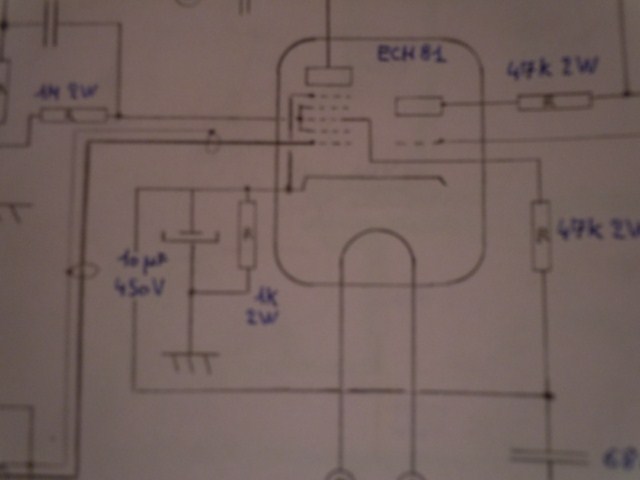

Voici le schéma que j'ai utilisé pour mon emetteur .......................................................>
Flo
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 30-11-2010 à 18:18 sta |
|
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 30-11-2010 à 18:18 sta |
|
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De blaisepascal Le 30-11-2010 à 19:02 sta |
|
Bonjour Florian,
Il y a quelques anomalies sur ton schéma.
Par exemple, l'alimentation anodique de la triode est court-circuitée à la masse par l'enroulement 1.
De même pour l'enroulement 1 qui court-circuite G(triode) à la masse (il manque des condensateurs pour isoler le CC).
Les grilles G2/G4 de l'heptode ne sont pas alimentées (isolées par le condo de 22n)
Les grilles G(triode) et G3(heptode) devraient être reliées.
Pascal
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De blaisepascal Le 30-11-2010 à 19:04 sta |
|
... Je voulais dire : "l'alimentation anodique de la triode est court-circuitée à la masse par l'enroulement 2"
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De blaisepascal Le 30-11-2010 à 19:09 sta |
|
Quelles sont les pièces qui te manquaient par rapport au schéma dont Pierrot a donné le lien plus haut ?
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 30-11-2010 à 19:14 sta |
|
Bonsoir Blaise Pascal,
"Quelles sont les pièces qui te manquaient par rapport au schéma dont Pierrot a donné le lien plus haut ?"
En fait un peu tout, j'ai fait avec les restes du tiroir, je n'ai pas de transfo de poste donc je me sert de mon 220V isolé comme HT enfin j'en passe ....
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De blaisepascal Le 30-11-2010 à 20:40 sta |
|
Tout d'abord, avant de faire d'autres dégâts, il faudrait trouver pourquoi le fusible de l'alim HT a claqué.
Ce n'est pas normal, même si ton schéma est erroné : l'alim était chargée principalement par la résistance de 5k (mise à la masse par L2), lui faisant débiter 50mA. Pas de quoi faire sauter le fusible, seulement de quoi faire roussir la résistance.
Donc tout d'abord, vérifier si les composants (de récup et anciens je suppose) sont en bon état et ont la valeur souhaitée.
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De blaisepascal Le 30-11-2010 à 21:03 sta |
|
Ensuite, il faudra modifier le schéma en réutilisant les composants en ta possession. Je pense que c'est possible, si tu trouves un autre condensateur de quelques µF même basse tension (12V ou plus).
Il faudrait nous donner également des détails sur ton transfo FI, et de quelle manière tu l'utilises (voir message de Totolagalène plus haut). S'il oscille, il risque fort d'osciller à une fréquence trop basse pour la bande PO sans possibilité de l'accorder plus haut.
A toi ...
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De slouptoouut Le 30-11-2010 à 22:04 sta |
|
Bonjour,
comme les autres intervenants, ce genre de montage n'a aucune raison de demander un débit HT tel que ça puisse faire sauter le fusible ! même avec des erreurs de cablage au niveau de la lampe ! je pense qu'il y a surement :
-soit une "grossière" erreur de cablage au niveau HT , ou un court-circuit sur cette HT , qui met la HT à la masse quelque part !
-soit un composant de récupération carrément defectueux (un condo claqué , en court-circuit par exemple ...) , ou pas de la bonne valeur (résistance de 5 kilohms qui en fait , fait 50 ohms, par exemple )
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 01-12-2010 à 06:56 sta |
|
Bonjour,
J'ai finit par trouver la source du CC, la résistance de 5K était en CC![:o[]](s13.gif) !
ça m'apprendra a ne pas vérifier les résistances!
Oui en effet, les composants sont de récup et anciens (entre 1948 et 1967) sauf les condos qui sont neufs.
J'utilise un transfo F.I récupéré sur une vieille épave de 1948, que dire d'autre![[:??:]](s11.gif)
A vous .... terminé
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Pierrot du 82 Le 01-12-2010 à 14:23 cms |
| |
Une résistance en CC, ça s'appelle une self...
| |
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De blaisepascal Le 01-12-2010 à 23:21 sta |
|
Bon, passons au transfo FI.
Il doit contenir deux enroulements faiblement couplés et accordés vers 455 ou 472kHz par des condensateurs fixes et réglage des selfs par noyaux plongeurs (ou alors condos ajustables et selfs fixes).
Il faudrait l'ouvrir, et retirer ces deux condensateurs, car :
- L'accord de l'enroulement de grille sera réalisé par ton condensateur variable externe (espérons que la fréquence de résonance pourra être réglée dans la gamme PO, mais on verra plus tard)
- L'enroulement de réaction (plaque de la triode) ne doit pas être accordé
On peut avoir une photo dudit transfo une fois ouvert ?
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian L Le 02-12-2010 à 00:05 sta |
|
Bonsoir, je vous mettrais des photos du transfo FI utilise demain.bonne nuit. Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De blaisepascal Le 02-12-2010 à 00:15 sta |
|

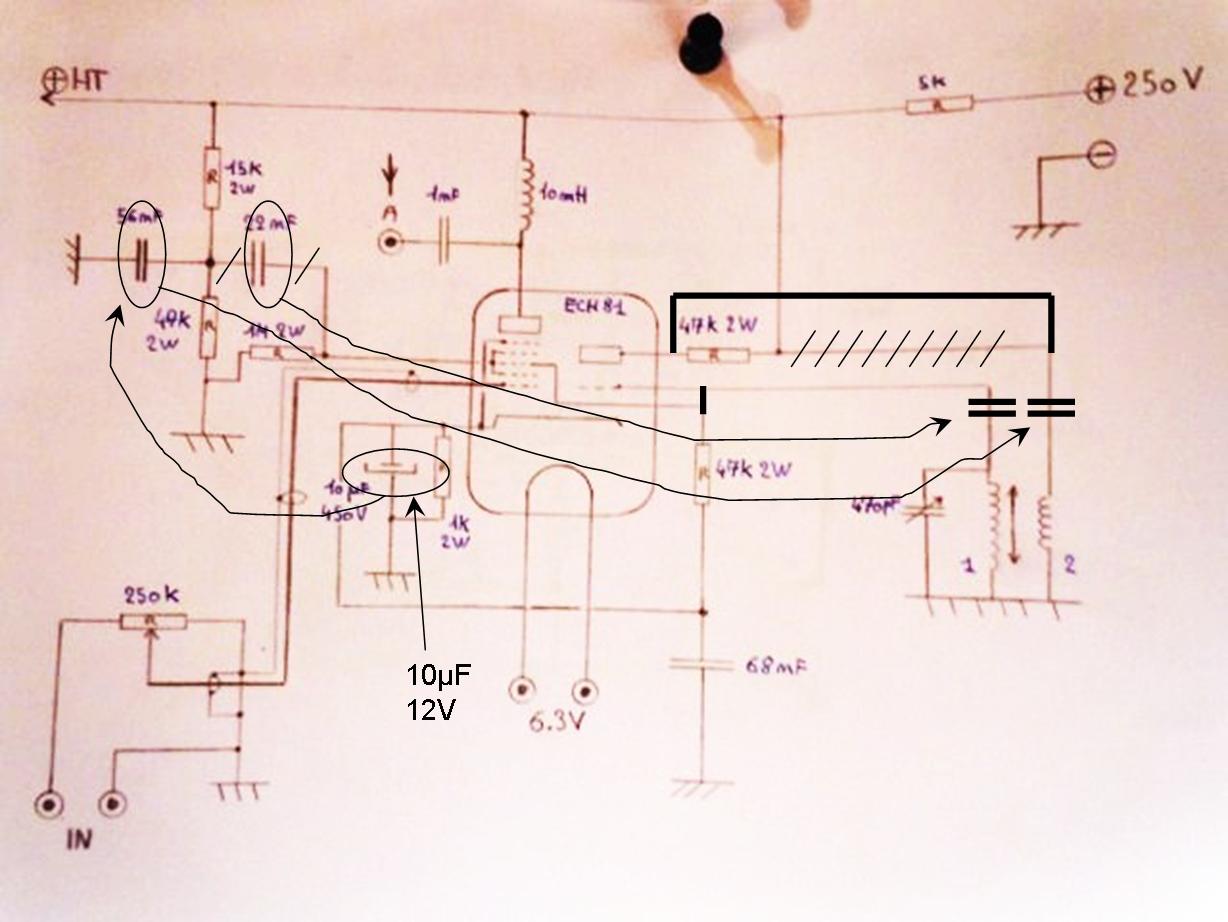

Concernant le schéma, essaye de le modifier conformément au croquis comme ci-contre :
- Relier la grille triode à la grille G3 de l'heptode
- Remplacer le 56nF de découplage G2/G4 par ton 10µF 450V utilisé pour le découplage cathode
- Remplacer le 22nF par un court-circuit pour amener la polar à G2/G4
- A la place du 10µF 450V réutilisé plus haut, implanter un autre 10µF 12V (ou plus)
- Utiliser les 56nF et 22nF libérés plus haut pour les mettre en série avec les enroulements du transfo FI.
- Déplacer le branchement de l'enroulement 2 en amont du nouveau condensateur (très important) directement sur l'anode de la triode
Sinon, la résistance de 1M entre G2/G4 et la masse ne fait pas de mal, mais ne sert à rien.
La self de 10mH est un peu forte, mais on verra plus tard selon les résultats.
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 22:41 sta |
|
Bonsoir a tous,

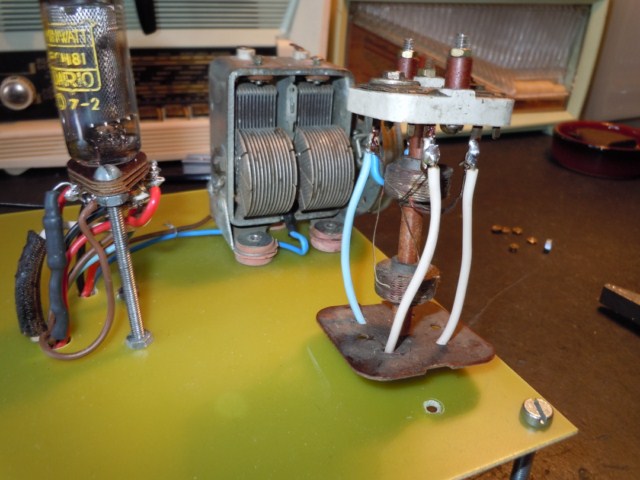

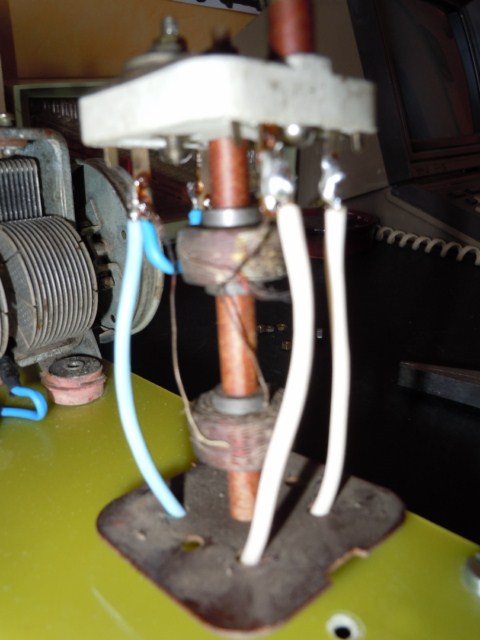

Comme promis, voici les photos du transfo F.I que j'ai utilisé: ...............................
J'ai effectué les modifications conseillées par Blaisepascal, je vais prendre des photos ...
Flo
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 22:42 sta |
|
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 04-12-2010 à 22:46 sta |
|
Eh ben il faut au moins débrancher les condensateurs ajustables
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 22:53 sta |
|

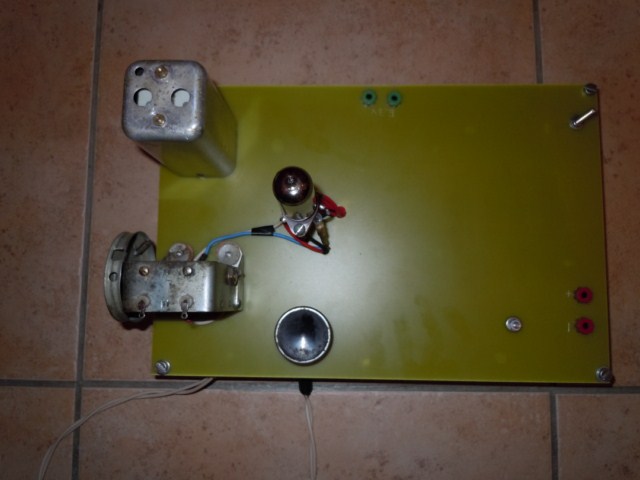

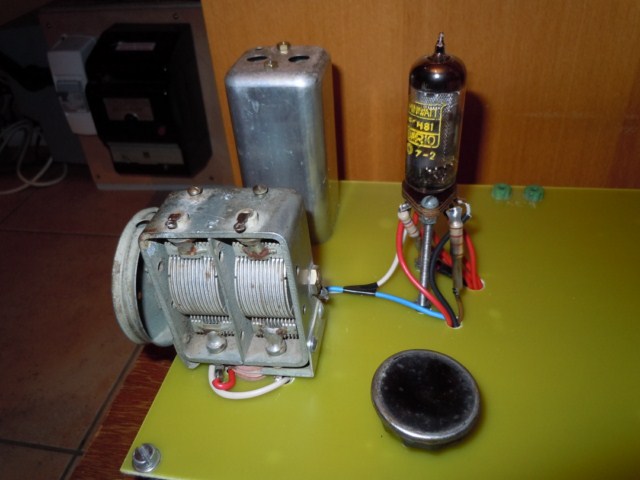

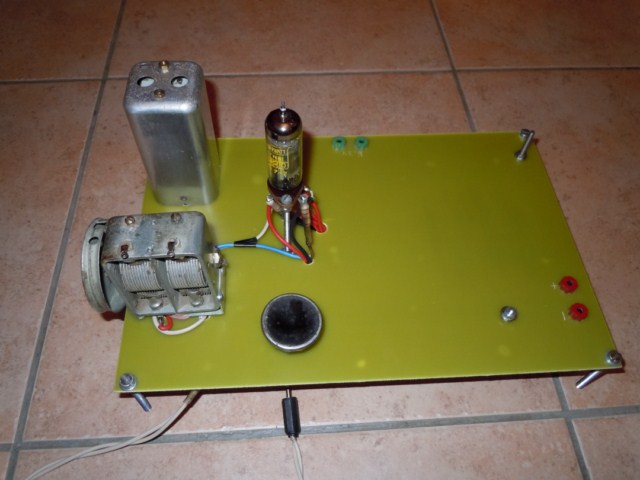

ça a été fait Totolagalène, je met les nouvelles photos: .............................
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 22:53 sta |
|
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 22:53 sta |
|
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 22:54 sta |
|
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 22:57 sta |
|

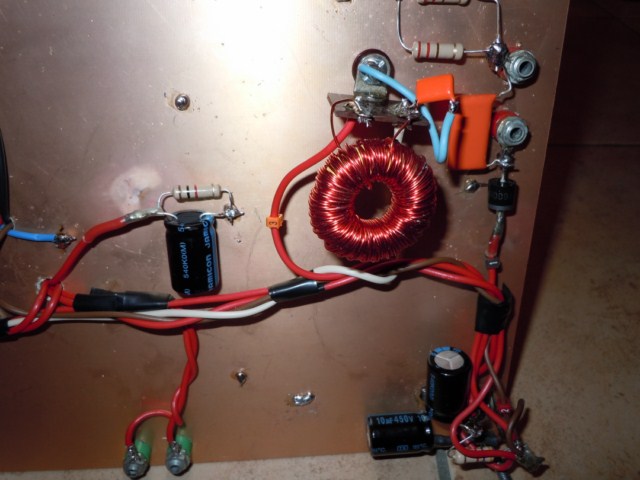

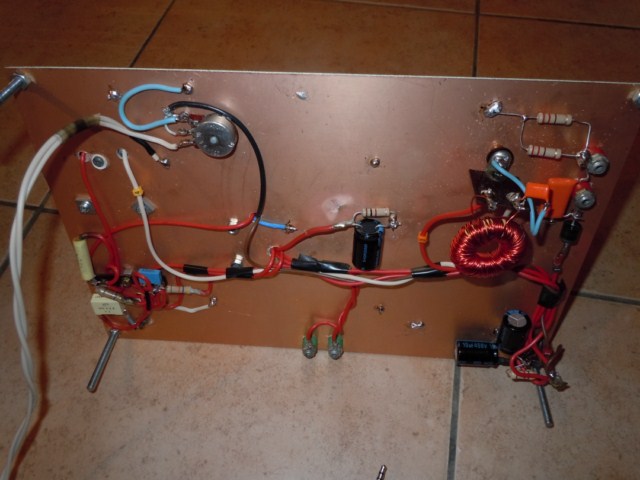

Le châssis d'un peu plus près ...
Flo
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De F6FKN Le 04-12-2010 à 23:00 sta |
|
J'espere que l'ECH81 n'aura pas trop le vertige sur son perchoir!...
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Pierrot du 82 Le 04-12-2010 à 23:07 cms |
| |
Le transfo MF ne seraut-il pas un modèle à 115 KHz ?
Ca va pô le faire !
| |
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 04-12-2010 à 23:10 sta |
|
Oui t'as encore raison! Il faut un Tr MF 472 KHz (ou très proche) dont un enroulement tombe dans les PO avec un CV de BCL.
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De blaisepascal Le 04-12-2010 à 23:11 sta |
|
Le schéma et le câblage ont-t-ils été corrigés ?
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 23:18 sta |
|
"Le schéma et le câblage ont-t-ils été corrigés ?"
Affirmatif!
"Le transfo MF ne seraut-il pas un modèle à 115 KHz ?
Ca va pô le faire !"
  J'ai que ça comme bobinage!!!
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 04-12-2010 à 23:25 sta |
|
Flo, tu comprends qu'il faille une self qui, associée à une capacité (ton CV), puisse résonner sur une fréquence qui tombe dans la gamme des PO.
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 23:27 sta |
|
Oui, certes mais me faut quoi alors comme self, une self d'un bloc HF par exemple ?
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De blaisepascal Le 04-12-2010 à 23:31 sta |
|
Flo a précisé plus haut que le transfo FI datait de 1948. Il y a peu de chances qu'il soit accordé sur 115kHz.
S'il ne convient pas et que Flo n'a rien d'autre, il n'est pas interdit d'en bobiner un soi-même.
Pascal
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 04-12-2010 à 23:39 sta |
|
Vu la gueule du TR (peu de spires en gros fil) avec condos ajustables, il est bien de la famille des "110".
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 23:46 sta |
|
Bon, si ça ne marche pas, je crois qu'il me reste un bloc HF de 1948 et deux transfos F.I de 1956 de récup auxquels je peut piquer les selfs
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 04-12-2010 à 23:51 sta |
|
Si tu as un TR FI avec des noyaux pour son réglage, çà devrait être bon...
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 04-12-2010 à 23:57 sta |
|
Ah! d'accord, des TR F.I avec réglage par noyaux en ferrite!
Il me semble que ceux de 1956 sont comme ça .
J'irai voir cela de plus près demain.
Bonne nuit
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Totolagalène Le 05-12-2010 à 00:06 sta |
|
Oui parce que ceux là sont de la famille des "400" et que, sauf dans la famille "tuyaux de poêle" il ne faut pas se mélanger.
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 05-12-2010 à 12:55 sta |
|
Bonjour,
J'ai apporté quelques petites modifications sur mon émetteur.
J'ai placé une diode sur l'alimentation qui me permet d'alimenter cet émetteur de deux façons:
-Soit en Continu 250V, la diode devient alors passante quand elle a le + du bon coté et ça évite aux condensateurs de claquer.
-Soit en alternatif 230V, et dans ce cas, la diode redresse une des alternances du secteur.
Puis les condos se chargent de filtrer la tension par un filtre basique en "Pi".
En bref, un montage TC bien pratique en attendant de trouver un transfo de poste.
Flo
| |
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Michel 87 Le 05-12-2010 à 13:31 sta |
|
Bonjour,
Le Critérium alu toujours en service malgré son demi siècle...
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De slouptoouut Le 05-12-2010 à 13:36 sta |
|
il manque une résistance de décharge (100 à 470 k 1/2W entre + HT et masse) pour éviter de se prendre une belle bourre apres avoir débranché le montage une fois les chimiques chargés ...si on le saisit alors qu' on n'a pas pris soin de faire se décharger les condos !
sloup
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 05-12-2010 à 13:41 sta |
|
Exact Slouptout, je vais de ce pas ajouter cette résistance.
"Le Critérium alu toujours en service malgré son demi siècle..."
J'ai surtout un mal fou a trouver les mines qui vont avec!
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Pierrot du 82 Le 05-12-2010 à 14:12 cms |
| |
Tu vas t'électrocuter un jour avec ton système de distribution 230 V AC...
Pourquoi ne pas réaliser une alim HT continue isolée du secteur pour toutes tes bidouilles ?
| |
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 05-12-2010 à 14:48 sta |
|
"Pourquoi ne pas réaliser une alim HT continue isolée du secteur pour toutes tes bidouilles ?"
Pour la seule et bonne raison que je n'ai pas de transfo d'isolement en rabe.
Le seul que j'ai (mon gros 2x115V 750VA) permet justement de tester mes bidouilles tout en étant isolé du secteur mais effectivement la tension de sortie du transfo est de l'ordre de 230V (210-215V en réalité).
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Pierrot du 82 Le 05-12-2010 à 15:14 cms |
| |
Avec ton gros transfo de séparation, tu es isolé du secteur mais tu n'es pas à l'abri de l'électrocution, puisque toutes tes HT sont référenciées par rapport à la terre...
De plus, si tu branches 2 appareils ensemble tu peux prendre la bourre entre la HT de l'un et le châssis de l'autre.
On a conçu les transfos de séparation pour être complètement isolé des tensions d'alimentation.
En ne branchant qu'un seul appareil à la fois on est pratiquement à l'abri del'électrocution, à moins bien sûr de toucher DEUX fils à la fois et qu'il y ait une tension dangereuse entre les deux.
| |
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 05-12-2010 à 17:35 sta |
|
Re-bonsoir,
"toutes tes HT sont référenciées par rapport à la terre..."
Pas compris!?
Voici ci-contre le schéma de mon alimentation isolée: .....
En bref, la solution serait de créer une alimentation DC avec son propre transfo d'isolement pour éviter une electocution avec les masses des autres récepteurs connectés sur le gros transfo?
Flo
Flo
|
|
| Sujet : Demande aux internautes de ce forum Nouveau | De Florian (flo13) Le 05-12-2010 à 17:35 sta |
|
| |
|
|
Journaux du site au 22/08/2022 à 10:26
