Sujet : mesure ESR condos Nouveau De f1bec  Le 14-12-2010 à 08:24 sta

    bonjour,

    j'ai trouvé ce projet, qu'en pensez vous ? pas compliqué et plutôt utile.
    Peut être connaissez-vous d'autres design pour remplir la même fonction.
    Pas compliqué et bonne façon d'occuper une journée de congé...

    bonne journée


Sujet : mesure ESR condos Nouveau De Bombarde  Le 14-12-2010 à 16:28 sta

    Bonjour,

    Un mois sans internet c'est dur. J'ai un copain qui a fait ce montage . C'est très pratique
    Cordialement

    Bombarde


Sujet : mesure ESR condos Nouveau De René  Le 15-12-2010 à 07:46 sta

    Bonjour,

    L'ESR d'un électro-chimique à 150khz... ?
    Cela serait plus parlant en testant vers 100Hz, là ou ces condos sont le plus souvent utilisés d'ailleurs et ou cette valeur est significative.
    La variation d'ESR entre les deux fréquences (100Hz et 150khz) va de 1x à 3x. Elle est aussi influencée par la chimie du condo, sa capacité par rapport à sa taille, sa tension d'utilisation et surtout la température d'utilisation.


Sujet : mesure ESR condos Nouveau De f1bec  Le 15-12-2010 à 08:02 sta

    bonjour,
    merci de votre remarque,
    je m'était également posé cette question de fréquence ... alors ça a été pour moi l'occasion, pour la première fois de ma vie, de plonger la tête dans une datasheet d’électrochimique, et après en avoir trouvées de différents fabriquant j'ai constaté que l'impédance max est systématiquement donnée pour 100khz. n'est il pas intéressant de mesurer le "worst case"? l'idée étant plus de tester l'état du condo que de mesurer strictement l'ESR. J'ai déja réalisé un petit CI, mais peut être devrais-je ajouter un second oscillateur commutable.

    bonne journée.


Sujet : mesure ESR condos Nouveau De Adams  Le 15-12-2010 à 09:55 sta

    Bonjour

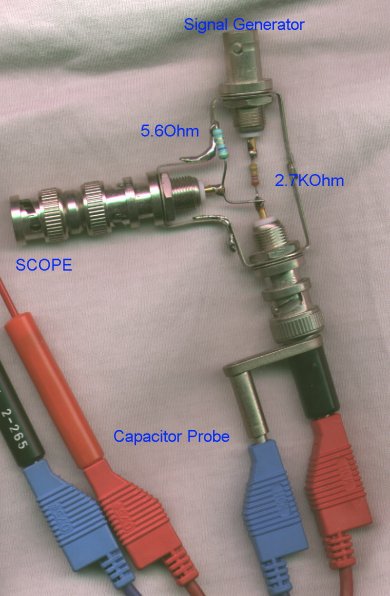

    Je mesure l'ESR avec le montage décrit à la fin de ce site à 100 KHZ .
    Il faut un géné BF sortant des signaux carrés et un oscillo réglé à 5 mV/div.




Sujet : mesure ESR condos Nouveau De F6FKN  Le 15-12-2010 à 10:25 sta

    Sympa, ce site!
    On y trouve meme la methode pour detruire les colonies de cancrelats installees dans les magnetoscopes... :-D


Sujet : mesure ESR condos Nouveau De Pierrot du 82  Le 15-12-2010 à 10:44 cms

Tout dépend du genre d'appareil qu'on a à tester...

Pas besoin de testeur d'ESR sur lesalims classique 50 Hz, par contre sur les alims à découpage un test à 40 KHz ou 100 KHz est plus réaliste...

Pas besoin de testeur d'ESR pour nos appareils à tubes...



Sujet : mesure ESR condos Nouveau De Pierrot du 82  Le 15-12-2010 à 11:28 cms

D'après l'article, un générateur 100 KHz sinusoïdal suffit...





Sujet : mesure ESR condos Nouveau De Adams  Le 15-12-2010 à 19:09 sta

    Le grand avantage de cette methode est qu'on teste les chimiques sans les démonter,à mon avis on voit mieux ce qui se passe avec un signal carré.


Sujet : mesure ESR condos Nouveau De Tésèsèfe.56  Le 16-12-2010 à 22:38 sta

    Bonjour à tous ! [:Hi:][:Hi:][:Hi:]

    Je viens de trouver cet article sur ce sujet, c'est fort intéressant.
    Je n'en comprends pas la moitié, mais c'est sûr, dés que j'ai 5 heures devant moi je lirais tout et sortirais toutes les illustrations pour essayer de comprendre ...:-D

    Futura science

    Ça parait très bien expliqué.

    Une chose très beaucoup intéressant, il y a plein de condensateurs définis, ça peut aider à en identifier lorsqu'on à des doutes ou lorsque l'on tombe sur un modèle inconnu.:o)


Sujet : mesure ESR condos Nouveau De guyguy  Le 17-12-2010 à 00:38 sta

    Bonsoir , dans élèktor de septembre 2002 : Condo et RSE , et 2 liens :(pas visité ) :iciet ICI


Sujet : mesure ESR condos Nouveau De guyguy  Le 17-12-2010 à 00:42 sta

    Depuis 2002 ces sites ont changées :o(


Sujet : mesure ESR condos Nouveau De Pierrot du 82  Le 17-12-2010 à 11:14 cms

La bonne adresse pour le "Capacitor Wizard" à  229,95 US dollars :

http://www.midwestdevices.com/index.html

La description et la notice :

http://www.midwestdevices.com/DougsNotes.html





Sujet : mesure ESR condos Nouveau De f1bec  Le 17-12-2010 à 13:34 sta

    15 mV crete à crete
    100khz sinus
    échelle de 0 à 30 ohm...
    je note !
    hé hé hé, il va pas me couter 229 $ et il aura un plus joli Galva :-D;-)


Sujet : mesure ESR condos Nouveau De Pierrot du 82  Le 17-12-2010 à 13:55 cms

Même pas besoin de galva avec un oscillo :

http://www.anatekcorp.com/ttg/tiptrick.htm#Scope%20ESR



Sujet : mesure ESR condos Nouveau De f1bec  Le 17-12-2010 à 14:22 sta

    oui j'ai essayé l'option avec l'oscillo, mais l'idée est de me faire un petit engin autonome...


Sujet : mesure ESR condos Nouveau De guyguy  Le 17-12-2010 à 19:12 sta

    esr lecteur:

 Fichier
.PDF



Sujet : mesure ESR condos Nouveau De guyguy  Le 17-12-2010 à 19:12 sta

    esr lecteur:

 Fichier
.PDF



Sujet : mesure ESR condos Nouveau De guyguy  Le 02-01-2011 à 19:52 sta

    INFO : L' article paru dans le n° de septembre 2002 (Elektor )"Condensateur et RSE " est téléchargable sur " elektor . fr " , pour 1.20 E .( le prix de 2 timbres ):-)


Sujet : mesure ESR condos Nouveau De F6FLC  Le 03-01-2011 à 17:42 sta

    Bonjour,

    en lisant ce sujet, j'ai découvert que mon RLC-mètre ESI-253 faisait la mesure ESR !
    Il la fait à 1 KHz.


    http://www.tegam.com/product.asp?modelNumber=253&accessories=1


    Michel...


Sujet : mesure ESR condos Nouveau De F6FLC  Le 03-01-2011 à 17:43 sta



Sujet : mesure ESR condos Nouveau De F6FLC  Le 03-01-2011 à 17:46 sta

    dommage qu'on ne puisse pas éditer un texte déjà écrit, ça éviterait de surcharger avec des erreurs
    Michel...
    lien corrigé


Sujet : mesure ESR condos Nouveau De f1bec  Le 03-01-2011 à 18:56 sta

    Interessant, mais je doit pouvoir m'offrir la housse à 125$ :):-D


Sujet : mesure ESR condos Nouveau De Pierrot du 82  Le 03-01-2011 à 23:36 cms

Michel, il vaut mieux se relire 2 fois avant de cliquer sur "Envoyer le message"

Hi





Sujet : mesure ESR condos Nouveau De slouptoouut  Le 03-01-2011 à 23:48 sta

    Sauf que, trop souvent, on est conduit a se jeter sur "envoyer le message" , pour cliquer dessus dare-dare, en redoutant l' épé de Damoclès d'un prochain plantage ou une prochaine déconnexion
    (et, comme déja dit, cela conduit a envoyer des messages pouvant être bourrés de fautes de frappes ou d'erreurs de syntaxe parce il faut aller vite, sans réfléchir, sans relire ...en se disant qu'il vaut mieux réussir a envoyer un truc fusse t'il incomplet, incorrect, entaché d'erreurs, que ne rien envoyer du tout, et se retrouver avant même d'avoir cliqué ...devant un écran affichant des ronds rouges avec une croix, des écrans bleus, ou noirs, ou autres joyeusetés du même tonneau !)

    sloup


Sujet : mesure ESR condos Nouveau De Pierrot du 82  Le 04-01-2011 à 00:08 cms

Mais non, avec un matériel correct, on n'est pas déconnecté toutes les 30 secondes...

Par exemple ma connexion ADSL est établie depuis 13 heures et un peu plus de 33 minutes...

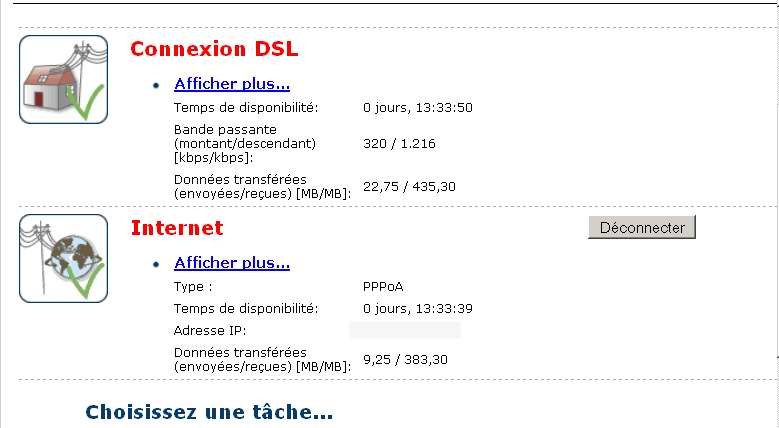

Voir le journal du routeur ------------------------------------->





Sujet : mesure ESR condos Nouveau De F6FLC  Le 04-01-2011 à 00:39 sta

    Ce n'est pas pour ça, je faisais mon apprentissage d'envoi d'un lien !

    Mon LCR-mètre, j'ai du le payer entre 500 et 1000 F il y a une quinzaine d'années d'occasion, évidemment.
    Michel...
