Bonjour.

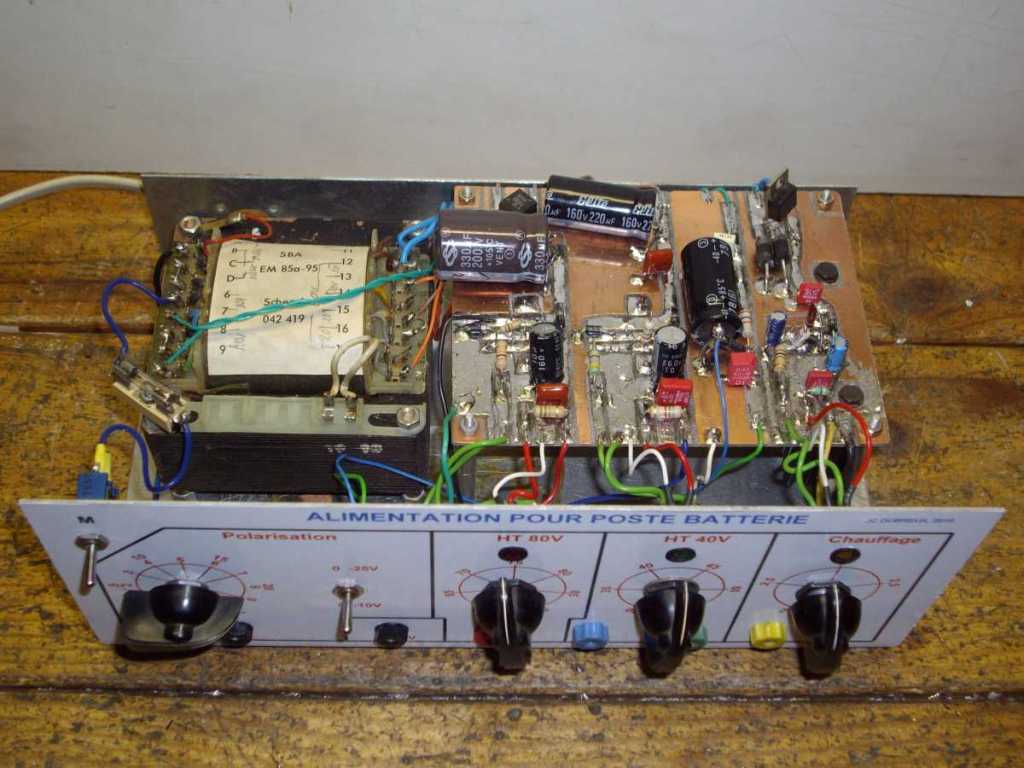

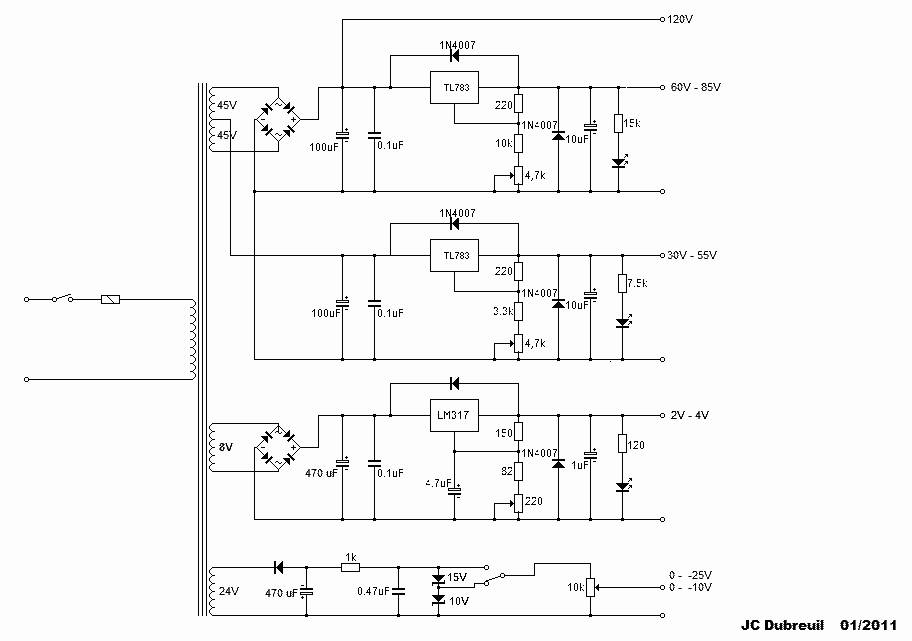

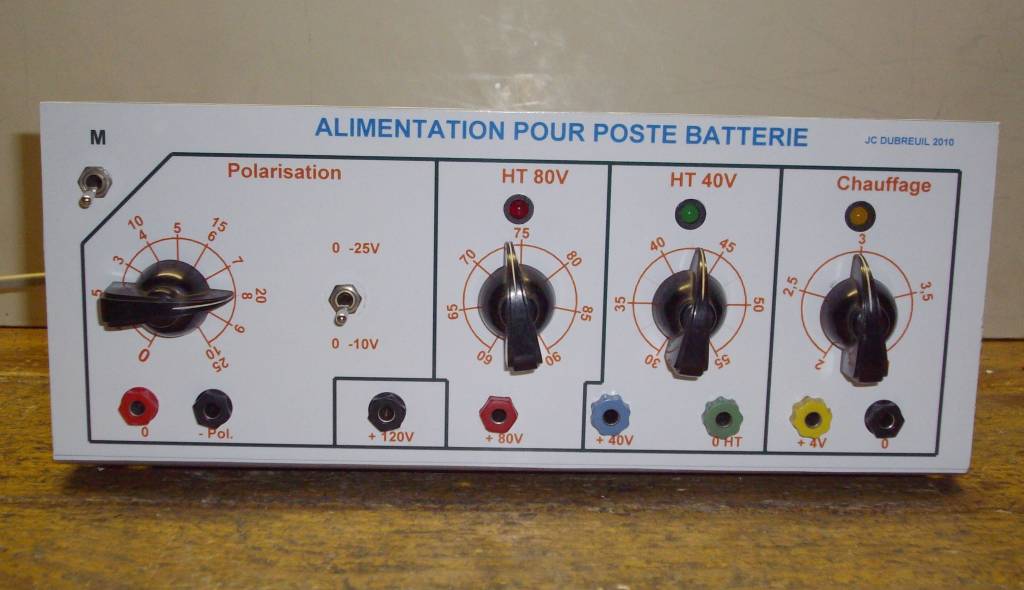

La restauration du poste progresse. l'alimentation est réalisée et fournit les tensions nécessaires pour les essais.
Jean-Claude
| |
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 30-01-2011 à 14:55 sta |
|

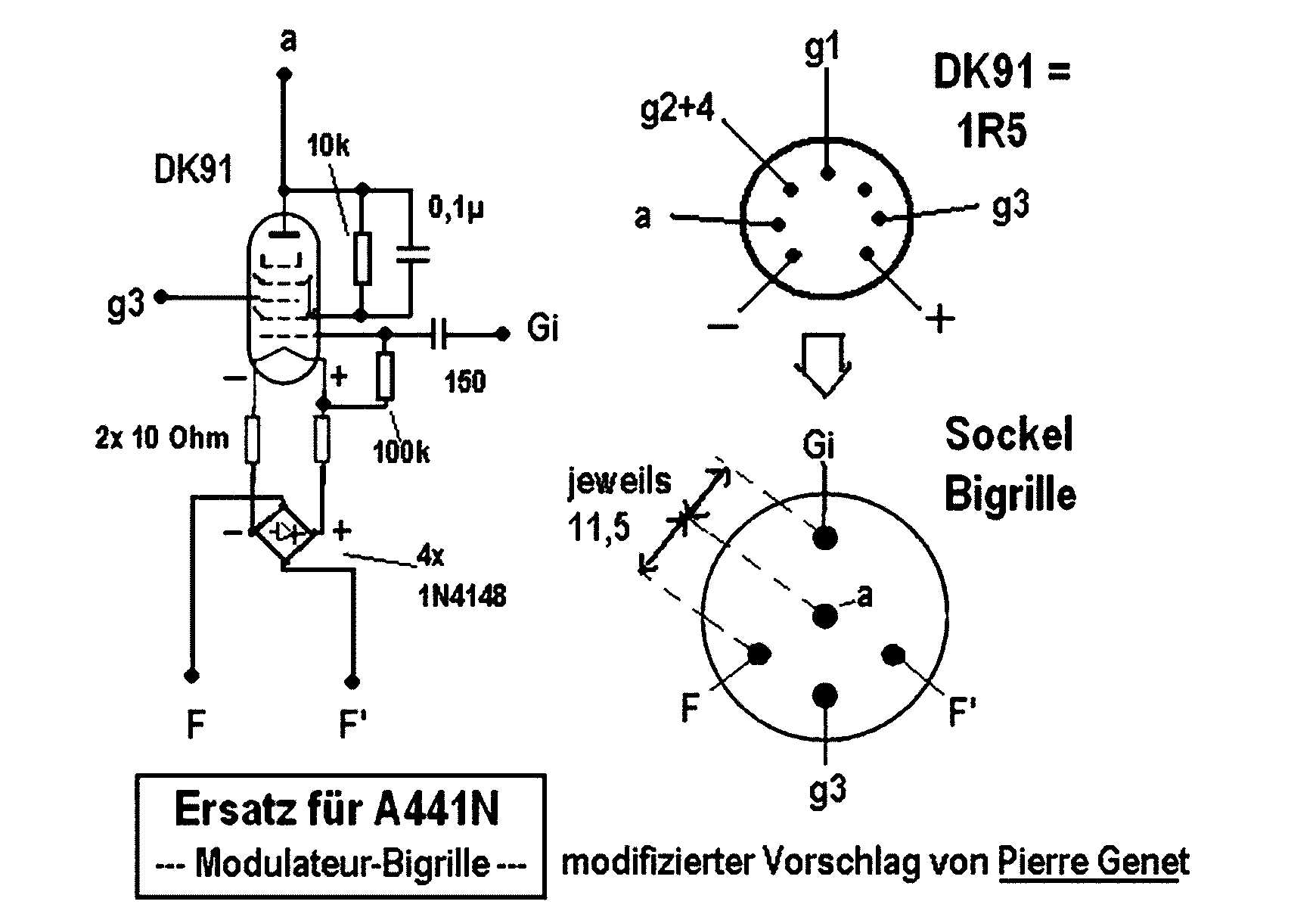

Afin de préserver mes tubes, j'ai construit des ersatz. Un pour le tube A441 avec un tube DK91 suivant le schéma de Pierre Genet. Et quatre pour remplacer les A409 et A410. Pour cela j'ai utilisé des EF95 dont je dispose en quantité. Ceux-ci fonctionnent parfaitement en ayant le filament sous alimenté, pour certain jusqu'à 2,5V.
| |
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 30-01-2011 à 15:05 sta |
|
Pour les essais du poste j'ai utilisé en sortie un transfo et un haut-parleur à aimant permanent.

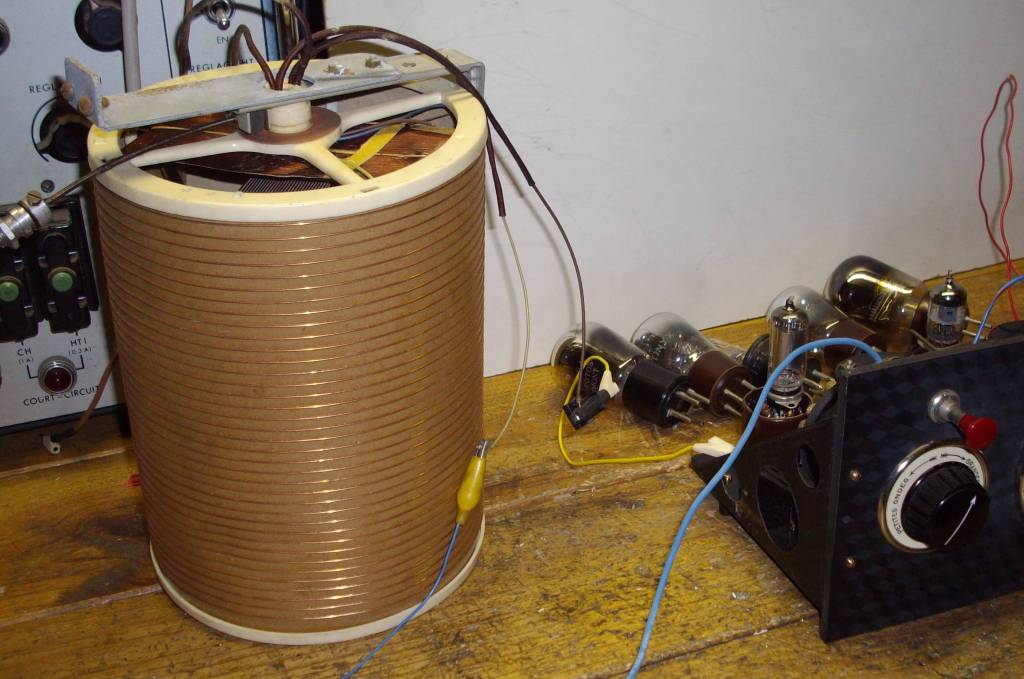

Pour l'antenne c'est un cadre rotatif déposé d'une épave qui a été réquisitionné. Ses enroulements se sont parfaitement accordés avec le CV du poste pour les grandes ondes comme pour les petites ondes.
| |
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 30-01-2011 à 15:24 sta |
|
Quel plaisir d'entendre chanter ce poste.

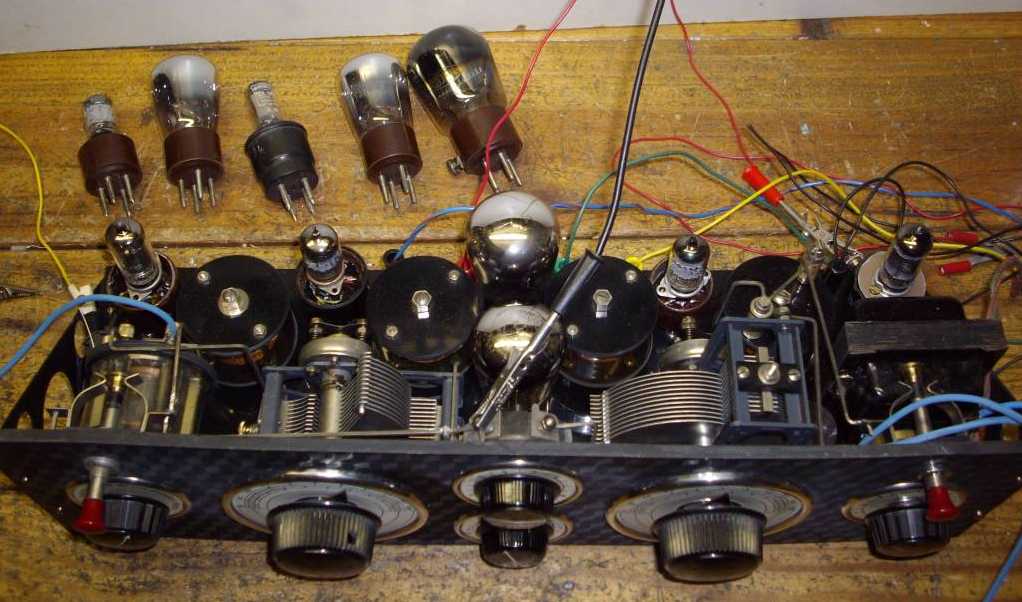

J'ai essayer plusieurs combinaisons de tubes, soit des tubes d'origine, soit des ersatz, soit un mélange des deux types. Chaque fois j'ai réussi à obtenir on fonctionnement correcte du poste. Les tubes réalisés avec les EF95 étant plus nerveux j'ai du limité la tension de chauffage à 3V pour obtenir un fonctionnement sans accrochage.
Je vais refaire quelques essais avec le tube EF95 pour trouver une solution afin de diminuer son gain.
Jean-Claude
| |
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De Fifi Le 30-01-2011 à 17:03 sta |
|
Super Jean Claude,
et vive les Ersatz!
par contre, je me demande comment pourrait on faire (simplement) une enveloppe en verre similaire a ces anciens tubes![[:??:]](s11.gif)
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De slouptoouut Le 30-01-2011 à 17:37 sta |
|
Des boules de noël ...
(mais , en principe, c'est sphérique, pas en aubergine ...)
sloup
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 30-01-2011 à 18:49 sta |
|
Pour les enveloppes, j'essaie de récupérer celles des tubes HS. la découpe au pied est délicate. ensuite il faut nettoyer l'intérieur qui a blanchi quand l'air s'est introduit à l'intérieur.
Si vous avez de tubes HS, je suis preneur car je n'ai pas eu 100% de réussite.
Jean-Claude
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De Thierry Magis Le 30-01-2011 à 20:58 sta |
|
Bonjour Jean-Claude,
Avec quoi d"coupez-vous la base de l'ampoule ? J'avais tenté cela avec un "Dremel" mais les ampoules cassaient. Disque inadapté, vitesse trop basse ?
Existe t-il une autre solution pour découper ce verre si fin ?
Merci !
Cordialement
Thierry
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De Unknown Le 30-01-2011 à 21:16 sta |
|
Le chalumeau oxyacéthylénique; bien préchauffer l'ensemble de l'ampoule au "fondant naissant", pas de choc thermique!
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 31-01-2011 à 05:11 sta |
|
Bonjour
N'ayant pas de chalumeau, j'utilise une mini perceuse équipée d'un disque diamanté. La vitesse est réglée au maxi.
Jean-Claude
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De madi Le 05-02-2011 à 20:30 sta |
|
salut c'est quoi les Ersatz
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De slouptoouut Le 05-02-2011 à 20:47 sta |
|
En radio et électronique: Ce sont des assemblage de lampes plus récentes, ou de semiconducteurs et composants modernes , monté sur un culot d'une ancienne lampe ou d'un ancien dispositif , et se substituant a l'ancienne lampe ou ancien dispositif en remplissant les mêmes fonctions
(Permet de refaire fonctionner un appareil lorsque la pièce d'origine ne se fait plus et qu'elle est devenue introuvable ...)
sloup
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De Pierrot du 82 Le 06-02-2011 à 00:29 cms |
|  |
Exemple : ersatz de sucre = Aspartame
Un truc plus parlant pour Madi : remplacer une redresseuse EZ80 par une paire de diodes silicium 1N4007...
| |
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 06-02-2011 à 06:35 sta |
|
Bonjour.

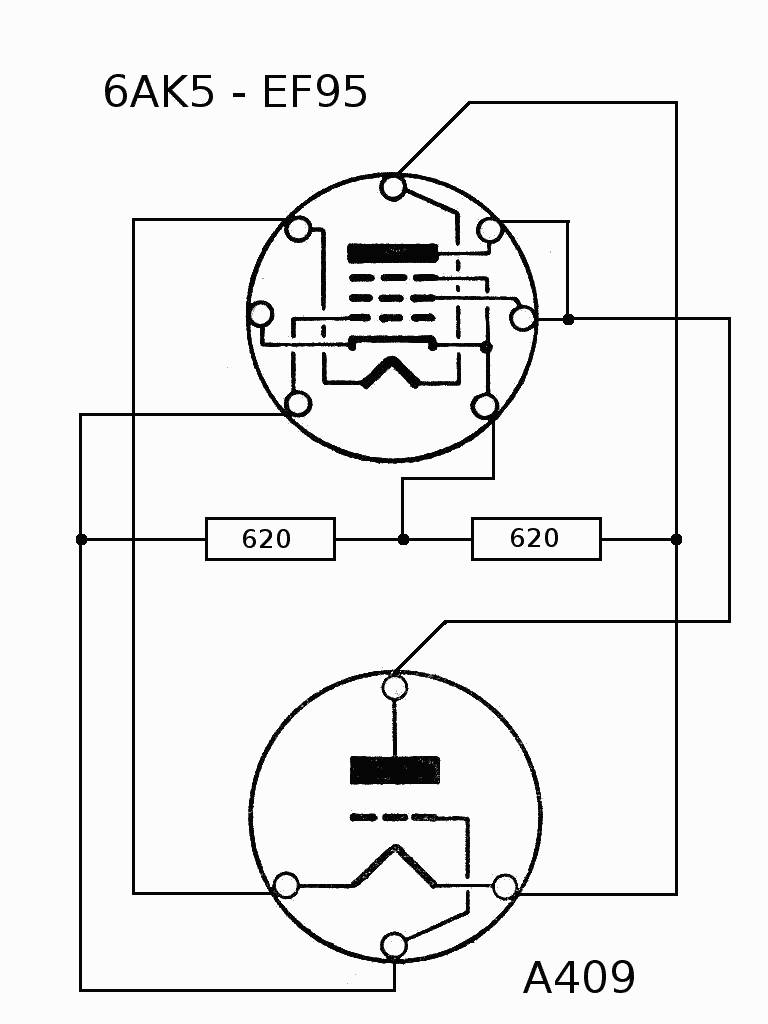

Après plusieurs essais, j'ai retenu la solution suivante pour l'ersatz du tube A409. Le fonctionnement est obtenu avec une tension de chauffage de 3V à 4V, y compris en détection.
Jean-Claude
| |
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 06-02-2011 à 07:50 sta |
|
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De thebeetlenew007 Le 06-02-2011 à 22:07 sta |
|
que du plaisir a regarder ce que fait jc dubreuil, tres interessant
christian
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 08-02-2011 à 20:30 sta |
|
Bonjour
Le remontage.
Le châssis ayant retrouvé sa place, un essai est effectué avant de reposer le haut-parleur.
Le châssis est équipé des ersatz afin d'effectuer les derniers essais. Ceux-ci ont reçu les enveloppes récupérées sur des tubes HS, sauf le tube A441 dont j'ai cassé le verre au cours de l'opération.
Jean-Claude
| |
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 09-02-2011 à 06:01 sta |
|
Bonjour.
Le remontage est terminé.
le moteur du phonographe fonctionne parfaitement mais il me manque le plateau et le bras de lecture pour faire un essai complet.
Jean-Claude
| |
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 09-02-2011 à 06:12 sta |
|
Le schéma et la disposition des commandes en façade.
Jean-Claude
| |
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De Fifi Le 09-02-2011 à 09:01 sta |
|
Superbe Jean Claude!
encore un grand Bravo pour cette restauration
et un de plus que la déchèterie n'aura pas........(enfin pas tout de suite)
philippe
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 09-02-2011 à 09:49 sta |
|
Merci.
On fait ce que l'on peut pour sauvegarder notre patrimoine.
Jean-Claude
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De François Lucbert Le 09-02-2011 à 11:00 sta |
|
A la campagne, je dois avoir un plateau et un bras qui pourrait convenir ou à adapter.
Dès que j'y vais je fais des photos.
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De Jacques (webmestre) Le 09-02-2011 à 11:44 sta |
|
Quand le soleil deviendra une étoile naine, nos préoccupations paraîtront bien futiles
Déchetteries ou pas.
En attendant, bravo pour ce magnifique travail de l'histoire récente de la communication.
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De slouptoouut Le 09-02-2011 à 12:52 sta |
|
Enfin bon, avant qu'il se nanifie, il serait censé passer par le stade de devenir une géante rouge ?
Et a ce stade, il est hautement probable que s'il reste des TSF elle seront détruite par des températures ... quelque peu élevés ...
sloup
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 10-02-2011 à 18:11 sta |
|
Bonjour
François, merci pour ta proposition.
Quelques précisions :
- L'axe d'entraînement du plateau a un diamètre de 7mm au sommet et 7,5mm à la base.
- Le logement de l'axe a un diamètre de 9mm pour une profondeur de 29mm. La liaison électrique se fait par un contact latéral et un contact au fond du logement.
L'idéal est de trouver les pièces d'origine mais Il doit être possible d'adapter d'autres pièces.
Jean-Claude
| |
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De François Lucbert Le 11-02-2011 à 07:22 sta |
|
Bonjour Jean-Claude,
Parfait pour les côtes, je regarde cela. L'idéal serait d'avoir une vue du bras et du plateau.
Une chose la poignée ne gène pas ?
Et félicitations pour la restauration.
|
|
| Sujet : Valise radio-phono Ancel - suite Nouveau | De JC Dubreuil Le 11-02-2011 à 20:37 sta |
|
Bonjour François.
Je n'ai pas trouvé de photos ou de document concernant le plateau et le bras.
Pour la poignée, les concepteurs ont prévu un logement où se place la poignée pour libérer la place pour le plateau.
Jean-Claude
| |
|
|
