Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 06-07-2005 à 22:35 sta

    Pour ceux qui m'ont suivis sur l'autre forum voici la suite de la fabriquation du récepteur double changement de fréquences !!

    Le perçage et la phase d'ajustage des cloisons interne , et des passages d'axes est terminé , il ne me reste plus qu'à poncer l'alu et ensuite peinture :-) !!

    La plaque biseautée que vous voyez devant n'est pas la face avant , mais juste une contre plaque pour les passages d'axes , potars , et cables :o) !! La face avant sera faite en dernier lieu quand le récepteur sera définitivement règlé :-)!!

    Le transfo et la self visibles sur la photo , on aussi étés décapés pour leur nouvelle peinture!!

    Pierre [:Hi:];-)




Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 06-07-2005 à 22:37 sta

    Suite:-)

    Pierre[:Hi:]




Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 06-07-2005 à 22:39 sta

    Suite:-)

    Pierre;-)




Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 06-07-2005 à 22:41 sta

    Suite et fin:-)!!

    Pierre;-)




Sujet : Double changement de fréquence , suite !! Nouveau De ON5MJ  Le 06-07-2005 à 22:47 sta

    Bravo pour l'avancement du chassis. On attend des nouvelles du câblage.

    Jacques


Sujet : Double changement de fréquence , suite !! Nouveau De YM  Le 06-07-2005 à 22:58 sta

    Bouuuuuuuuh !

    Je hais ces mécaniciens capables de faire des choses aussi SUPERBES [:ouin:]

    Quelles valeurs les FI ?

    Yves, l'Ardéchois !


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 06-07-2005 à 23:00 sta

    Merci Jacques :-)!!

    Pour le cablage j'hésite encore à relier chaque extrémité de filament au pied de chaque support de lampe (AME7G) ou sur la ligne de masse générale [:??:]!!je cogite:o)!!

    Pierre;-)


Sujet : Double changement de fréquence , suite !! Nouveau De ON5MJ  Le 07-07-2005 à 08:01 sta

    <Pour le cablage j'hésite encore à relier chaque extrémité de filament au pied de chaque support de lampe (AME7G) ou sur la ligne de masse générale [:??:]!!je cogite:o)!!>

    On en a déjà parlé !

    Fonce Alphonse.
    Allons y Alonso.

    Jacques.


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 07-07-2005 à 12:59 sta

    Pour YM !!

    Moyenne fréquence de 1600 khz et 80 khz + quartz de 1680 khz :-) !!

    J'suis pas à fond Jacques je fait gaffes aux virages:-D !!

    Sur l'AME7G une des extrémité de chaques filaments est relié à la masse juste à coté de supports donc ......!!!

    Pierre;-)


Sujet : Double changement de fréquence , suite !! Nouveau De YM  Le 07-07-2005 à 14:57 sta

    ""Sur l'AME7G une des extrémité de chaques filaments est relié à la masse juste à coté de supports donc ......!!!""

    Vu l'épaisseur du chassis et la faible (?) conso de chaque tube, ça doit le faire, d'autant que la ronflette, à part sur les deux (?) tubes BF !
    N'oublie pas les rondelles éventail ;-)

    Cependant, je m'étonne qu'un garçon sèrieux comme toi ne prenne pas la peine de faire ça "dans les règles de l'art": une torsade par tube, en étoile depuis le transfo d'alim à point milieu :-D:-D


    Yves


Sujet : Double changement de fréquence , suite !! Nouveau De on2tm  Le 07-07-2005 à 16:22 sta

    pour lemoment s'est toujour que un bout de feraille


Sujet : Double changement de fréquence , suite !! Nouveau De on2tm  Le 07-07-2005 à 16:22 sta

    pour lemoment s'est toujour que un bout de feraille


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 07-07-2005 à 19:41 sta

    Marco tu déphase en plein y a des moments[:??:] j'ai dis plus haut que c'était de l'aluminium:-)puis je n'ai jamais critiqué aucune de tes réalisations !! vraiment dommage cet acharnement !!

    Yves!!! une torsade par lampes tu plaisante non:-D!!J'ai dis dans un autre fil que l'on apprenait des choses en démontant un AME7G , donc je vais donc en fait suivre la même procédure qui consiste à mettre à la masse au raz du support une extrémité de chaque filament , lui même évidement découplé !! sauf pour le premier oscillateur qui aura une ligne filament direct plus une self de choc spéciale !!

    Y en a peut être qui veulent revoir le schéma par hazard ??

    Pierre;-)


Sujet : Double changement de fréquence , suite !! Nouveau De Yves Cantineau  Le 07-07-2005 à 19:52 sta

    Bonsoir Pierre, boulot super (le grand luxe) bravo, je suis impatient pour la suite....;-) Pour ma part j'ai entamé de remonter le Teppaz :o)


Sujet : Double changement de fréquence , suite !! Nouveau De on2tm  Le 07-07-2005 à 19:58 sta

    je voudrai le voir fini 8-()


Sujet : Double changement de fréquence , suite !! Nouveau De Yves Cantineau  Le 07-07-2005 à 20:14 sta

    Diable, un peu de patience Marco!!!;-)


Sujet : Double changement de fréquence , suite !! Nouveau De YM  Le 07-07-2005 à 20:29 sta

    "Yves!!! une torsade par lampes tu plaisante non"

    Oui, mais avec l'aluminium, il faut des rondelles :-D:-D

    "Y en a peut être qui veulent revoir le schéma par hazard ??"

    Celui de l'AME7G ??? avec le chauffage au fond :-p
    J'en ai connu qui ne les arretait jamais pour les tenir en température !
    L'hiver ça va :o[] on peut même s'assoir dessus.

    Yves.


Sujet : Double changement de fréquence , suite !! Nouveau De on2tm  Le 08-07-2005 à 10:28 sta

    voudrai si possible voir le schema
    marco8-()


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 08-07-2005 à 12:57 sta

    Merci à vous !! patience pour la suite , tout ira un peux plus vite quand j'attaquerai le cablage !!

    Oui tout sera bloqué avec rondelles évantail !!!

    Pour l'instant je prépare tout les contact de masses sur le dessus du châssis avant la peinture !!

    Pierre:-)




Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 08-07-2005 à 12:58 sta

    L'implantation !

    Pierre:-)




Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 08-07-2005 à 13:00 sta

    Re-implantation:-)

    Pierre:-)




Sujet : Double changement de fréquence , suite !! Nouveau De Jacques  Le 08-07-2005 à 13:02 sta

    Les schémas sont faits à l'aide de quel logiciel ?


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 08-07-2005 à 18:06 sta

    Avec Desselec Jacques !! Facile d'emploi , simple pour déssiner des choses général !!

    Desselec cliquer sur Download !!

    Pierre;-)


Sujet : Double changement de fréquence , suite !! Nouveau De Pierrot du 82  Le 08-07-2005 à 18:26 sta

    Deux questions un peu bêtes (mais ce serait bête de ne pas les poser!) :

    - pourquoi le voltmètre sur la tension de référence 105 V (pour vérifier si le voltmètre dérive ?)

    - pourquoi faut-il alimenter les écrans sous 105 V stabilisés ?

    Merci [:Hi:]


Sujet : Double changement de fréquence , suite !! Nouveau De YM  Le 08-07-2005 à 20:21 sta

    Et le BFO ! Il est où le BFO ?

    Yves di di di di di di


Sujet : Double changement de fréquence , suite !! Nouveau De ON5MJ  Le 08-07-2005 à 23:17 sta

    Mais c'est vrai ça, il est où l'eBay-FO ?
    Pierre, seriez-vous allergique à la SSB et à la CW ?

    Pourquoi aussi avez-vous tourné la MF2 de 90° ?

    Pourquoi le CV4 sur la 6AU6 n'est pas en parallèle sur CV3 mais passe par le condo de 100 pF alimentant la grille ?

    Pourquoi les deux résistances dans la grille de la 6AU6 ont une dissipation de 1W alors qu'il n'y passera pas grand chose ? Même remarque concernant les résistances de 470k et 1.5M de la 6AK5. A première vue, quasi toutes les 1 ou 2W pourraient être des 1/4 W sauf exception. C'est plus facile à trouver, nettement moins cher et tient moins de place.

    Vous savez depuis longtemps que je n'aime pas les oscillateurs à quartz sans circuit accordé car les harmoniques de 1680 kHz vont sans doute se retrouver dans les bandes de réception.

    A mon avis les doubles découplages ne servent à rien car les valeurs sont trop proches (+ des types sans doute identiques). En général on dédouble les condos quand on utilise des chimiques pour court-circuiter ceux-ci à cause de leur mauvais comportement en HF.

    Je vous ai déjà fait part de mes craintes concernant les pot bobinés pour régler la sensibilité de l'ampli HF. Ce système peut être remplacé avantageusement par une tension négative à envoyer dans le circuit de grille. D'ailleurs il n'y a aucune raison de mettre une tension positive tirée de la HT car une résistance de cathode variable ferait le même effet. Sans oublier que vous dissipez de la puissance en pure perte.

    Je ne saisis pas pourquoi vous ramenez les découplages de l'écran de la 6BE6 à la cathode, qui elle même est découplée par un 10nF (préférablement un mica à cet endroit ou alors le céramique est garanti superbon en HF). Ce serait nettement plus efficace de les mettre à la masse directement. De même je ne saisis pas pourquoi il y a une self S2 dans cette cathode qui est découplée à la masse.

    Bon, ceci dit rien ne vaut l'expérimentation, pas à pas: alimentation d'abord puis stabilisation, puis partie BF, puis MF, etc.

    Jacques.


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 09-07-2005 à 00:20 sta

    Pas de BFO....!!!par ce que je n'en veux pas , je construit ce récepteur uniquement pour écouter la radiodifusion entre 5,5 et 10 Mhz:-)!! Je monterai un bfo quand j'employerai mon bloc Colonial 63 :o)!!

    Pour ON5MJ !!!

    Cv4 est un cv de correction et il est placé dans le premier oscillateur , il permet en cas de changement du tube 6AU6 de ré-étalonner le cadran en une seule manoeuvre !!! La permutation de différents tubes 6AU6 à cet endroit , à de forte chance de décaler la gamme sur le cadran , j'ai donc préféré m'en munir:-) !!

    Pour ce qui est des condensateurs , effectivement Jacques une révision sera faite pour en réduire le nombre , mais en cours de montage et essais de chaques étage , et le schéma remis à jour au fur et à mesure !!

    Pour l'oscillateur à quartz , aucune chance que les harmoniques passe ou que ce soit puise que tout le bloc quartz est borné par une self dans la cathode de la 6BE6 et dans sa plaque !!! En fait c'est le bloc de l'A.M.E7G blindé en alu coulé entier qui sera mis sur le châssis donc je me fait pas de soucis de ce coté là Jacques , ça fonctionne sur l'A.M.E ça doit fonctionner là !! Jamais vu un AME7G de prêt Jacques ???

    Pour le +105volts régulé c'est le tube OB2 qui me le donnera donc il y aura bien +105v sur tous les écrans !!!Pourquoi mettre un milli à ce niveau , parce que j'en ai un qui sert à rien , puis j'aime pas trop les surface vides en face avant !

    Pour les résistances j'ai choisi des 1w et des 2w c'est comme ça c'est tout:-)

    Pourquoi j'ai tourner la première MF de 80 khz ?? Tous simplement pour raison de cablage Jacques :o)!!

    Les pot bobinés serons effectivement supprimés Jacques z'avez raison , ainsi que la HT arrivant dessus !!

    Pierre;-)


Sujet : Double changement de fréquence , suite !! Nouveau De on2tm  Le 09-07-2005 à 18:34 sta

    bon fini deplapla au travail sa doit sentir la soudure jusqe en belgique :-D:-D


Sujet : Double changement de fréquence , suite !! Nouveau De alix  Le 13-07-2005 à 14:50 sta

    Bonjour,

    Pas vraiment newbie en la matiere (des connaisances en electronique, lampe, transistor...) mais je ne sais pas tout de la conception de ce genre d'appareil.

    Voici mes trois questions:

    Comment faites vous pour trouver des plaques de tolle que vous utilisez, avez vous des adresses, quelle matiere, quelle epaisseur, vous la decouper a la pince/ciseau/scie pour metal?

    Comment faites vous pour utliser des transfos MF autre que celui de 450Khz, vous le faites vous même (si c'est la cas faites tourner vos connaissances), vous l'achetez (où), et pour les carters des transfos?

    J'ai recupere des stock de lampes/transfo HT il y a quinze jours pour vingt euros bon nombre sont neuve et encore sous emballage cartonnées, quelques unes sont anciennes, pas question de les vendre je vais pouvoir en faire des petite chose.



Sujet : Double changement de fréquence , suite !! Nouveau De alix  Le 13-07-2005 à 14:52 sta

    Excusez moi

    J'ai oublie mes devoir les plus fondamentaux:

    Merci d'une part d'avoir publier votre travail, c'est un regal.
    Et merci aux petites pistes que vous pourrez me donner


    Bye


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 13-07-2005 à 19:04 sta

    Pour les plaques d'aluminum brut épaisseur 2 et 3mm , je les trouve chez un ferraileur à Montpellier , à coté de chez moi !! Il rentre assez souvent des grandes plaques que j'achète au poid, je les fait ensuite découper dans une société spécialisée pour mes differents besoins !!

    Pour ce qui est des transfos MF1600 et 80khz , j'ai eu la chance de les trouver en pièce détachées dans un surplus à coté de chez moi , et qui est fermé maintenant d'ailleur !!

    Il n'y à pas de carter sur mes transfos puisse que ce sont des transfos et selfs en cuve provenant aussi de récupération sur de l'excellent matériel millitaire !!

    Je vous conseil d'ailleur de ne pas commencer par un récepteur comme celui que je suis en train de construire !!

    PS : Au passage pour ON5MJ , je prendrai des photos du cadran de l'A.M.E7G quand je ferai les photos du châssis peint , mais vous verrez le cadran Jacques patience !!

    Pierre;-)


Sujet : Double changement de fréquence , suite !! Nouveau De alix  Le 15-07-2005 à 19:21 sta

    bonjour,

    Merci de vos reponses Pierre.

    Puis-je vous faire une remarque sur votre circuit au niveau de l'AVC?

    Bon je me lance.

    On m'a toujours dit de faire une séparation entre l'AVC et la détection par une diode pour éviter la saturation. Qu'en pensez vous?

    Alix


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 15-07-2005 à 20:58 sta

    La détection et la cav sont séparées sur le schéma , une diode pour chaque partie :-)!!

    Pierre;-)


Sujet : Double changement de fréquence , suite !! Nouveau De alix  Le 15-07-2005 à 21:13 sta

    autant pour moi,

    j'avais pas vu/compris les rectangles entourant detection et cav, la 6al5 fait les deux.

    oups la gaffe


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 17-07-2005 à 21:46 sta

    Y a pas de mal !!

    Pierre;-)


Sujet : Double changement de fréquence , suite !! Nouveau De jean-luc beulaygue  Le 18-07-2005 à 17:47 sta

    bonjour à tous

    salut pierre, heureux de te retrouver ainsi que 0n5mj, c'est que je commençais a me faire tartir...si vous voyez ce que je veux dire.....sans oublié chevalier of course.
    bravo pour ta méca, c'est du pro.

    cordialement a tous
    jean-luc


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 18-07-2005 à 18:53 sta

    Salut Jean Luc et merci :-)!!

    Et toi tu bidouille quoi en ce moment ?? :-)

    Pierre[:Hi:]


Sujet : Double changement de fréquence , suite !! Nouveau De jean-luc beulaygue  Le 18-07-2005 à 19:08 sta

    re

    je fais de la hf façon FM a tubes of course pour le fun, je compte réaliser par la suite un récepteur broadcast FM stéréo ( j'ai trouver un décodeur fisher aux us par e-bay ) équipé d'un analyseur panoramique.

    A+
    jean-luc


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 18-07-2005 à 20:26 sta

    8oI!!!

    Ehh bien Jean Luc , tient nous au courant de ce projet très très intéressant !! Qui sais peut être celà intérressera l'un d'entre nous:-) !! As tu trouvé des belles MF de 10,7Mhz ??!!

    Toujour pas mes plaques peintes :-( , donc peux pas encore attaquer le cablage !!

    Bonne soirée !

    Pierre.





Sujet : Double changement de fréquence , suite !! Nouveau De jean-luc beulaygue  Le 18-07-2005 à 23:09 sta

    re

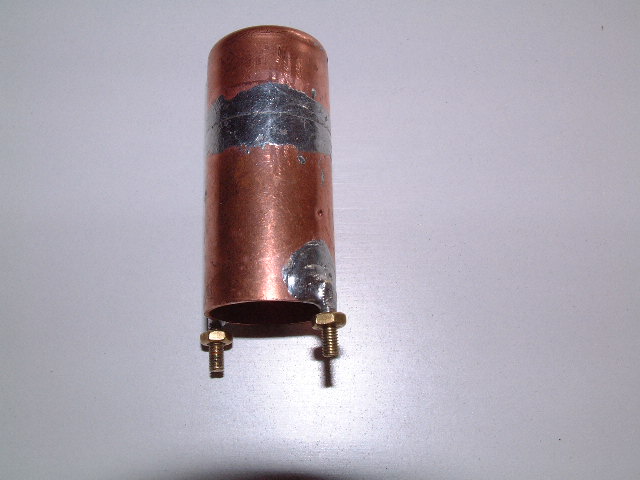

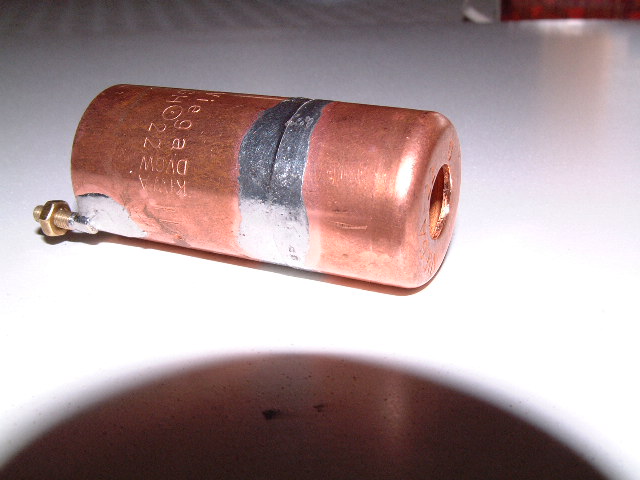

    je vais les fabriquer, voici déjà un exemple des boitiers, pour les bobines j'utilise des mandrin lipa de 6m/m.

    A+




Sujet : Double changement de fréquence , suite !! Nouveau De Yves Cantineau  Le 18-07-2005 à 23:45 sta

    Pauvre Pierre, allons un peu de patience ça va arriver ;-) Comment vas-tu depuis le dernier courrier???? Encore bravo pour le boulot déja fait....[:Hi:]


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 19-07-2005 à 13:20 sta

    Ben ça va Yves ! merci bien !! Et le Teppaz , ça roule ??!!

    Sinon Jean Luc , vaiment excellent !!!! j'avais pas pensé à cette méthode pour fabiquer des boitier blindés 8-()8oI !!en plus facile à faire apparement !!

    Superbe idée !! et vive les ersatz de boitier blindé:-D:-D!!

    Pierre;-)


Sujet : Double changement de fréquence , suite !! Nouveau De Yves Cantineau  Le 19-07-2005 à 19:42 sta

    Pour Pierre, bonsoir, le Teppaz est terminé (pas vu photos????) Je vais démarrer la resto d'un autre Teppaz un "Oscar" tubes (voir photos aussi!!!)... Cordialement Yves[:Hi:]


Sujet : Double changement de fréquence , suite !! Nouveau De Chambrion Pierre  Le 19-07-2005 à 23:28 sta

    Si aç y est je vient de voir la photo du Teppaz 8oI !! rien à dire , superbe restauration:-)!!

    Ecouter des vieux 45 tours là dessus c'est la classe:-O!!

    pierre[:Hi:]
