Bonsoir a tous
je reviens d'un vide grenier avec un bf 341,je cherche le shéma. il va subir un nettoyage en régle avant l'oscutation,il y a bien 3mm de poussiere sur le chassis.
bonne soirée
Paul![[:!!:]](s17.gif)
|
|
| Sujet : philips bf 341 Nouveau | De Totolagalène Le 08-05-2011 à 19:15 sta |
|
Il est dans les archives, là
Bande de fainéants
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 08-05-2011 à 21:09 sta |
|
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 09-05-2011 à 08:14 sta |
|
Bonjour
pour les condos de filtrage il me faut 1x50µ et 1x 30µ.Je posséde un 100µ et 1x68µ
J'hésite a les monter!
Paul![[:??:]](s11.gif)
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 09-05-2011 à 09:59 sta |
|
concernant le dm71 il s'allume bien,mais je trouve qu'il n'a pas beaucoup de sensibilité !une idée
Paul
|
|
| Sujet : philips bf 341 Nouveau | De Paul Le 09-05-2011 à 10:05 sta |
|
Bonjour,
Faites quand même attention à la capacité max. en tête de filtre, en général pas plus de 50µf !
|
|
| Sujet : philips bf 341 Nouveau | De crilemans Le 09-05-2011 à 12:50 sta |
|
Bonjour Paul
Auriez-vous une photo de votre BF 341 ?
En voyant son schéma, cela m'a rappelé quelque-chose.
La semaine dernière, j'ai trouvé dans un vide-grenier dans un petit bled perdu en Sarthe
un RADIOLA RA 474A (= PHILIPS BF 442A), c'était le seul poste de radio présent à l'ouverture.
De 10 E, je l'ai eu à 8. Il est nickel (sauf cordon d'alim, caoutchouc totalement desséché et partant en poussière). Pour l'instant, j'ai juste ôté la poussière du dedans.
Son schéma est presque identique au votre. Les bobinages, TA, TS sont les mêmes, juste
quelques petits condos différents et le réglage de tonalité et la contre-réaction.
J'aimerai comparer les aspects. Je fais une photo de mon RADIOLA et la met à suivre.
Bonne journée.
crilemans
|
|
| Sujet : philips bf 341 Nouveau | De slouptoouut Le 09-05-2011 à 13:09 sta |
|
En ce qui concerne le "manque de réactivitée" de l'oeil magique : je dirais "c'est normal, c'est une merde sans nom"
(les DM70, DM71 n'ont jamais été des foudre de guerre, même bien alimentés, et sur un poste bien aligné ...en plus ils sont tres sensibles aux surtension et sont vite coupés ou lessivés )
sloup
|
|
| Sujet : philips bf 341 Nouveau | De crilemans Le 09-05-2011 à 13:14 sta |
|

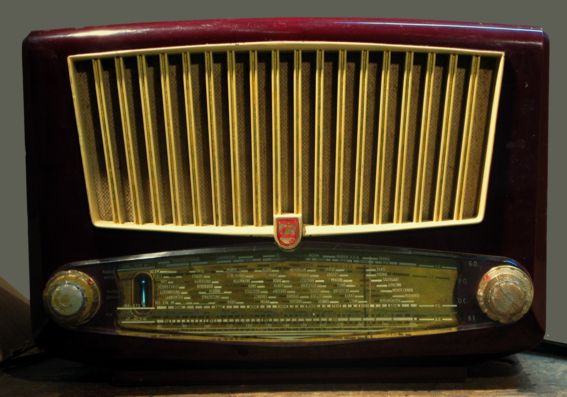

Voici la photo du RA 474 A pour Paul.
Salut.
crilemans
|
|
| Sujet : philips bf 341 Nouveau | De crilemans Le 09-05-2011 à 13:19 sta |
|
La voilà pour de bon ce coup-ci.
crilemans
| |
|
| Sujet : philips bf 341 Nouveau | De leullier Le 09-05-2011 à 15:39 sta |
|
je met une photo des que possible,pour l'instant la caisse prend un bain.
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 09-05-2011 à 17:53 sta |
|
potar a 90% j'avais l'impression qu'il y avait une coupure sur la piste alors que le son est puissant,finalement il s'agit d'une saturation du hp.l'air rajouter une 15k sur le potar est tout semble correct.ma question:pourquoi je suis obligé de mettre cette résistance ?tube de sortie UL41 (son vraiment puissant )!
Paul
|
|
| Sujet : philips bf 341 Nouveau | De Totolagalène Le 09-05-2011 à 19:10 sta |
|
Parce que la UL41 donne plus qu'elle ne doît et ne va pas tarder à rendre l'âme.
Je dis çà... C'est au cas où sa grille ne ne serait plus assez négative . Il doît y avoir -6,4 V au repos.![[:Hi:]](s12.gif)
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 09-05-2011 à 20:50 sta |
|
merci pour la réponse,je vérifie demain,par contre aucune reception sue BE , une idée est la bienvenue.
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 10-05-2011 à 09:37 sta |
|
apres mesure de lagrille -6.5 volts de ce coré là c'est bon.
|
|
| Sujet : philips bf 341 Nouveau | De Totolagalène Le 10-05-2011 à 12:45 sta |
|
Alors s'il gueule fort c'est parcequ'il péte la santé, la plupart des postes en grande forme (surtout les petits modèles because petit HP) ne supportent pas d'être mis à fond sans distorsion/saturation importante.
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 10-05-2011 à 16:01 sta |
|
pour la BE j'ai trouvé ,un problême de contact sur la commande,il reste un petit souci,des lamelles du cv se touchent,je n'ose pas le demonter le cv,une idees ?
|
|
| Sujet : philips bf 341 Nouveau | De Totolagalène Le 10-05-2011 à 16:14 sta |
|
S'il l'axe du CV n'a pas de jeu, il vaut mieux pousser un peu les lames mobiles avec un tournevis en ayant le bon oeil et l'ohmètre connecté, c'est souvent surtout une question de patience. Vérifier quand même au préalable que la vis et contre-écrou maintenant l'axe ne se sont pas dessérés...
Sinon pas d'idée géniale
|
|
| Sujet : philips bf 341 Nouveau | De bthiry Le 10-05-2011 à 17:45 sta |
|
pour mieux voir, mettez une petite lampe et regardez entre les lamelles pour
voir où elles se touchent. si le contact est dû à un corps étranger vous pouvez essayer
de l'éliminer avec un morceau de papier glissé entre les lamelles, voire une épingle.
une bombe d'air comprimé peut aussi être utile !
sinon, il faut redresser à la main comme proposé par Totolagalène !
Benoît
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 13-05-2011 à 18:13 sta |
|
Bonsoir
un fil d'ampole de cadran qui se coupe CC,et le DM70 HS.si quelqu'un en possede un a echangé contre un autre tube ! sinon je remonte tel quel (le poste n'en vaut pas le coup)
Paul![:o[]](s13.gif)
|
|
| Sujet : philips bf 341 Nouveau | De Totolagalène Le 13-05-2011 à 18:58 sta |
|
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 13-05-2011 à 23:23 sta |
|
le poste fonctionne,demain je le remonte je changerai le dm 70 qu'en j'en aurrai un!
Paul
|
|
| Sujet : philips bf 341 Nouveau | De Totolagalène Le 13-05-2011 à 23:26 sta |
|
T'as raison, faut débarrasser la table et passer à autre chose; ce que j'ai des difficultés à faire
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 14-05-2011 à 07:37 sta |
|
Chose curieuse,quand le dm70 était en état je recevai toures les bandes mais avec une faibless sur les Po,depuis que le tube est hs cette gamme fonctionne nettement mieux !
ceci di m' demende d'échange est toujours d'actu.
Paul
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 14-05-2011 à 11:01 sta |
|
Attention c'est un DM 71 qje recherche !
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 14-05-2011 à 19:49 sta |
|
pas de dm 71 ?
|
|
| Sujet : philips bf 341 Nouveau | De Totolagalène Le 14-05-2011 à 20:53 sta |
|
Trop récent mon frère, on n'a que des vieux trucs, nous!
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 15-05-2011 à 07:01 sta |
|
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 15-05-2011 à 10:40 sta |
|

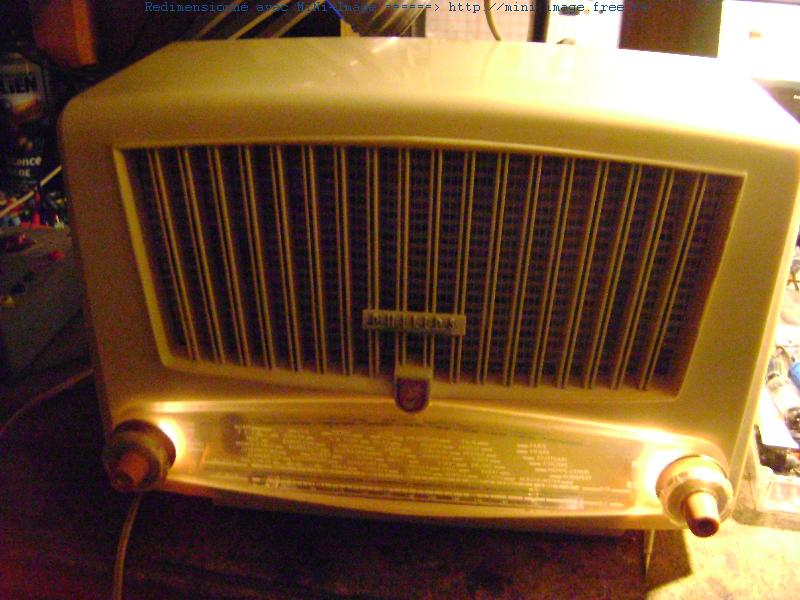

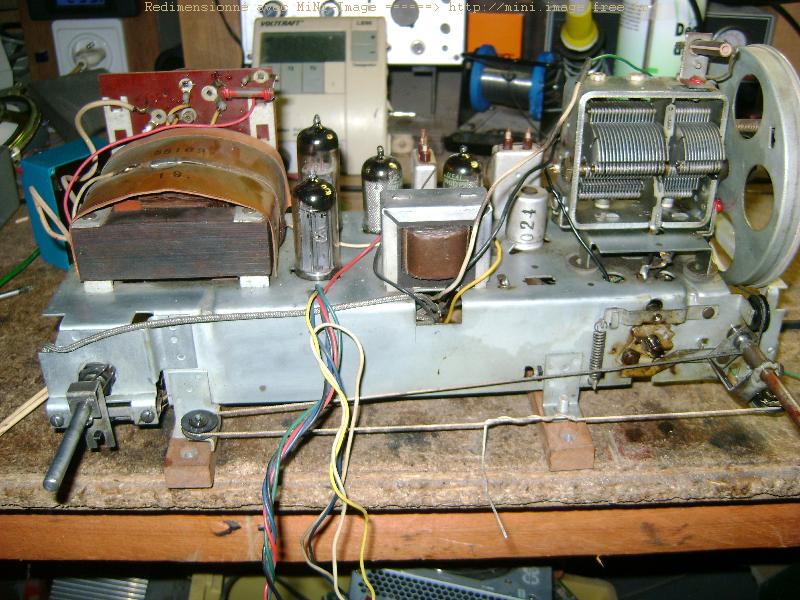

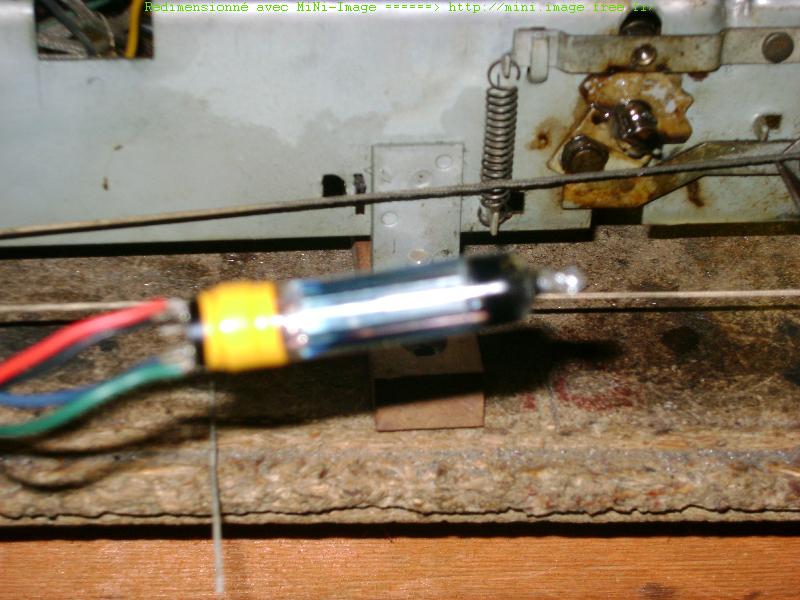

voila 2 photos dont la dm71
Paul
| |
|
| Sujet : philips bf 341 Nouveau | De leullier Le 15-05-2011 à 20:51 sta |
|
Bonsoir
Voila,il est fini,manque le tube d'accord
Paul
| |
|
| Sujet : philips bf 341 Nouveau | De Totolagalène Le 15-05-2011 à 21:00 sta |
|
Eh, Max! Pourquoi t'en mettrais pas un autre,en attendant, genre EM81 ou EM87? Des comme çà, j'en ai
|
|
| Sujet : philips bf 341 Nouveau | De slouptoouut Le 15-05-2011 à 23:22 sta |
|
Sauf que les EM81, 84 , 87 et compagnie sont absolument "hénaurmes" comparé à ce tube, et feraient figure d'un diplodocus dans un panier à chat
Sloup
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 16-05-2011 à 09:36 sta |
|
il doit bien avoir ce tube qui traine dans un tiroir...!
Paul
|
|
| Sujet : philips bf 341 Nouveau | De bougrichon-2007 Le 16-05-2011 à 11:08 sta |
|
Bonjour
Avez-vous regardé sur e-bé , y en a 1 , mais le DM71 est le même que l'autre avec des grands fils , ça se recoupe !
je me souvient avoir fait ça dans les années 60 .
Bonne journée
|
|
| Sujet : philips bf 341 Nouveau | De f1ftp Le 17-05-2011 à 19:49 sta |
|
il doit bien avoir ce tube qui traine dans un tiroir...!
J'en ai trouvé un au fond du fond d'un tiroir reste à vérifier s'il fonctionne
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 21-05-2011 à 17:43 sta |
|
Bonsoir a tous

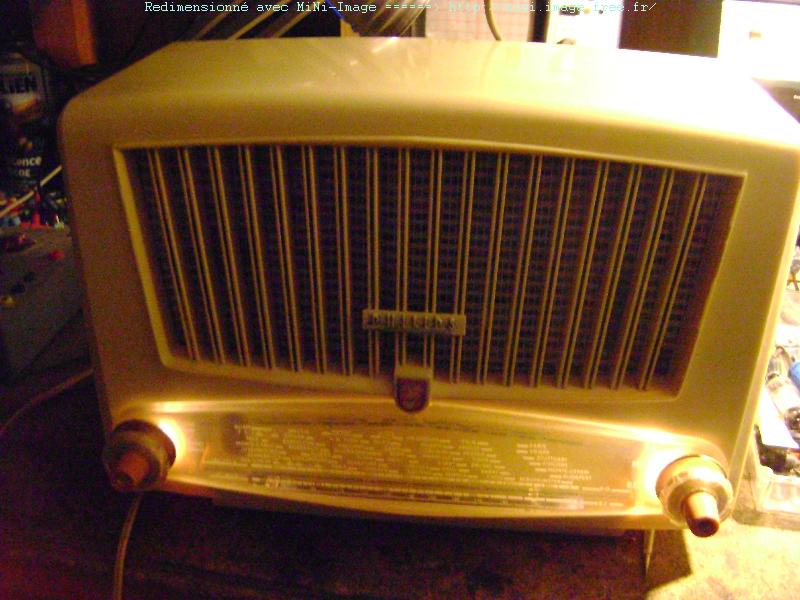

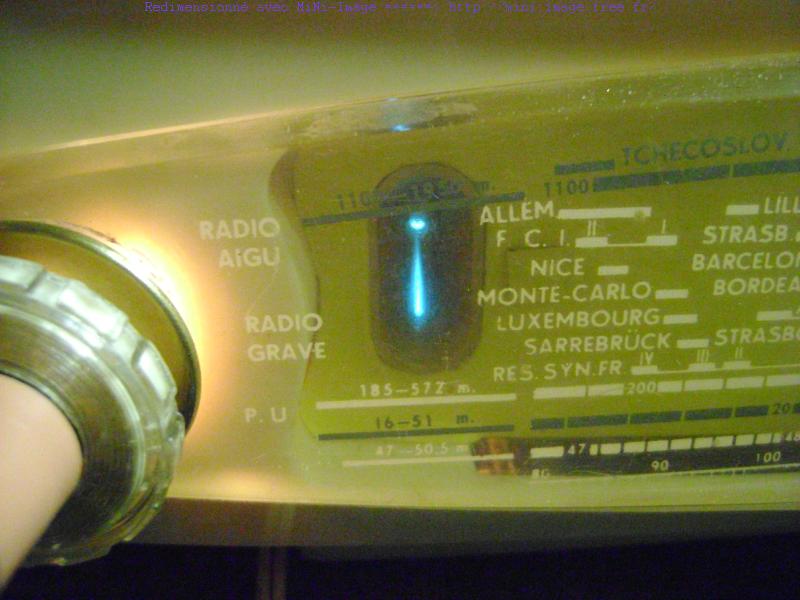

Merci à f1tp pour sa dm71, le poste et terminé,son oeil brille......voir photos
Paul
| |
|
| Sujet : philips bf 341 Nouveau | De Totolagalène Le 21-05-2011 à 18:40 sta |
|
Bravo mais il est monté à l'envers
ce point d'exclamation!
|
|
| Sujet : philips bf 341 Nouveau | De f1ftp Le 21-05-2011 à 19:00 sta |
|
La poste fait des miracles maintenant
Envoyé jeudi et déja monté.
Je suis content qu'il soit arrivé intact
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 22-05-2011 à 08:08 sta |
|
Bonjour
Je vais vérifier,il était dans cette position lors du démontage.
bon dimanche à tous
Paul
|
|
| Sujet : philips bf 341 Nouveau | De leullier Le 22-05-2011 à 08:54 sta |
|
Bonjour
Apres vérification sur trois sites le montage est correct.......
cordialement
Paul
| |
|
| Sujet : philips bf 341 Nouveau | De phil 55 Le 04-03-2014 à 14:29 cms |
|  |
bonsoir a tous,
apres un vide grenier en region lyonnaise nous voici ma fille et moi proprietaires d'un chouette Radiola RA 474 A equivalent si je comprends bien au philips bf 442 a . il ne parle pas, mais la plupart des lampes ont l air de chauffer, son petit oeil vert marche, la face avant s allume parfaitement, le CV tourne correctement.
J avoue etre debutant dans cet exercice de renovation d'une vieille TSF de nos jeunes années ;-)
j ai compris que les condensateurs étaient à changer en tout premier j ai bien lu la methode, ca me semble faisable.. mais lesquels sont ils ? pour ne pas demonter tout inutilement ...?
j'ai telechargé la doc complete du philips au lien suivant, http://doctsf.com/grandlivre/fiche.php?ref=2113&volet=5&num_doc=25756&cle=mo
jusque la nickel ! mais quels sont les condos de filtrage dont vous parlez plus haut ... je suis un peu paumé ... help please ^^si quelqu'un peut nous aider ...
merci d avance pour vos lumières phil55.
| |
|
|
| Sujet : philips bf 341 Nouveau | De fdevlos Le 04-03-2014 à 18:55 sta |
|
Bonjour,
les chimiques de filtrage sont C10 et C11. Prendre respectivement 47 µF et 33 µF isolés 250 V au minimum.
Commencez par changer ceux-là. Si le poste semble fonctionner, il faudra
aussi changer les condos de liaison.
|
|
| Sujet : philips bf 341 Nouveau | De phil 55 Le 04-03-2014 à 19:47 sta |
|
merci pour cette réponse c est bien ce qu il m'a semblé.. on a acheté ces deux là, reste à y accéder puisque je pense que ce sont ceux situés directement sous le transfo de tension ?
la suite à demain sans doute .. ! ;=)
|
|
| Sujet : philips bf 341 Nouveau | De fdevlos Le 04-03-2014 à 19:55 sta |
|
attention à les mettre dans le bon sens. Ces condos sont polarisés, il faut repérer
le + avant d'enlever les anciens. Parfois le marquage est effacé.
|
|
| Sujet : philips bf 341 Nouveau | De phil 55 Le 06-03-2014 à 19:12 sta |
|
bonsoir
oui on a fait attention de les mettre dans le bon sens .. hop remonté le tout .. Miracle ça marche !! PO et GO fonctionnent très bien, ce qui est déjà un résultat que je n espérais pas si tot !!
par contre OC et BE .. silence ..
PO petites ondes
GO grandes ondes
mais OC ? et BE ..?
par contre je suis paumé pour les condos de liaisons ..? sont ils à changer aussi ?
merci encore pour vos lumières c'est le cas de le dire ^^
PS: à la mise sous tension la première lampe s'allume vraiment (lumière blanche) une demi seconde, avant de revenir a une couleur plus tranquille .. est ce normal ?
phil
|
|
| Sujet : philips bf 341 Nouveau | De fdevlos Le 06-03-2014 à 19:18 sta |
|
OC = Ondes Courtes
BE = Bande Etalée c'est à dire des Ondes Courtes mais "zoomées" sur une plage
frequentielle réduite.
Il vaut mieux changer les condos de liaison surtout si ce sont des goudrons.
Pour vérifier les OC, asperger les contacts de bombe KF, actionner les touches
ou le rotacteur des dizaines de fois, laisser sécher une nuit et retester la réception.
Souvent ça suffit pour refonctionner.
|
|
| Sujet : philips bf 341 Nouveau | De fdevlos Le 06-03-2014 à 19:56 sta |
|
En regardant le schéma il y a aussi quelques condos critiques :
au moins C11, C31, C32 et condo de liaison C30.
La luminosité excessive à la mise sous tension est normale.
Les filaments en série ont une faible résistance à froid ensuite la résistance augmente
l'intensité diminue
|
|
| Sujet : philips bf 341 Nouveau | De phil 55 Le 07-03-2014 à 09:47 sta |
|
OK merci pour ces explications, ça me parait clair .. on a encore un peu de pain sur la planche, on s'y remettra sans doute pas tout de suite ma fille est déjà aux anges que ça marche déjà comme ça !
à bientôt sur les ondes
Merci fdevlos ..
bien cordialement
Phil.
|
|
| Sujet : philips bf 341 Nouveau | De fdevlos Le 07-03-2014 à 18:59 sta |
|
De rien, des forumeurs bien plus chevronnés que moi (qui débute)
pourront vous aider si le dépannage des OC s'avère nécessaire.
A mon niveau, le seul conseil que je peux vous donner c'est de ne pas
laisser cet appareil fonctionner dans une pièce déserte. Il ne faut pas
avoir une confiance excessive dans ces transfos d'alim hors d'age qui
peuvent prendre feu sans avertir.
|
|
|
