Sujet : President Jerry Nouveau De Paul  Le 26-06-2011 à 20:55 sta

    Bonjour,
    J'ai trouvé, aujourd'hui pour 4 en brocante, une petite CB portative President Jerry (PC-44). Visiblement, il a déjà été démonté, le câblage de l'alimentation piles a été modifié, je l'ai refait.
    Malheureusement il ne marche pas, quand je l'alume la LED "low batt" s'allume une fraction de seconde, puis plus rien. Même pas un bruit dans le HP.
    Comme je l'ai payé ce petit truc, j'aimerais bien pouvoir le refaire marcher...

    Merci d'avance !
    Paul


Sujet : President Jerry Nouveau De DU6/ON5MJ  Le 26-06-2011 à 21:49 sta

    Dépanner le récepteur d'abord mais aucune idée du schéma. Quelqu'un connaît une adresse ?


Sujet : President Jerry Nouveau De nanar  Le 27-06-2011 à 08:03 sta

    La pièce fragile de CB était le PA de sortie …


Sujet : President Jerry Nouveau De Paul  Le 27-06-2011 à 09:07 sta

    Bonjour,
    Oui, c'est vrai que le PA était particulièrement sensible au TOS... Mais comme le poste ne s'allume même pas, je ne pense pas que le problème vienne de la...


Sujet : President Jerry Nouveau De François Lucbert  Le 27-06-2011 à 09:47 sta

    il y a une diode de protection à l'alim en cas d'erreur elle gicle ? mémoire de cibiste avant l'âge de pierre...;-)


Sujet : President Jerry Nouveau De slouptoouut  Le 27-06-2011 à 12:42 sta

    Ou alors, tout bêtement , le ressort a du mou ...

    sloup


Sujet : President Jerry Nouveau De christian24  Le 27-06-2011 à 15:10 sta

    bonjour
    trouvé sur un site polonais
    pas trés clair mais bon faute de mieux

    Président , pour certaines Cb = Uniden

    Christian




Sujet : President Jerry Nouveau De DU6/ON5MJ  Le 27-06-2011 à 16:50 sta

    J'ai zoomé dans le schéma, on voit pô les valeurs.


Sujet : President Jerry Nouveau De Paul  Le 27-06-2011 à 17:03 sta

    Non, c'est bien dommage.
    Je vais essayer de me débrouiller sans, mais cela ne doit pas être trop grave, une panne générale comme ça doit se situer dans la partie alimentation...


Sujet : President Jerry Nouveau De Paul  Le 02-04-2012 à 11:41 sta

    Bonjour,
    Revenons à cette petite CB portative qui doit être bien pratique, quand elle fonctionne.

    Comme dit plus haut, panne générale, malgré 200mA de consommation sous 12V.
    Après diverses mesures, il s'avère que tout ce qui est relié en direct au 12V fonctionne.
    Les étages alimentés sous une tension plus basse (à savoir la sortie audio et l'affichage) ne sont pas alimentés.
    J'ai identifié l'ampli BF, un LM386D, il n'est pas alimenté.
    Foutu pour foutu, je l'ai alimenté en parallèle avec le 12V et tous les étages basse puissance se sont réveillés.
    Mais l'affichage est trop lumineux (tous les segments s'allument), et le squelch ne fonctionne pas : tension trop élevée...
    La panne étant identifiée (défaillance de l'alim basse tension) je pense qu'on pourra trouver le problème. Personnellement je me suis pris la tête avec et je n'ai plus trop le temps... Avec le bac qui approche.
    Si une gentille personne à des idées à proposer pour faire refonctionner ce poste... Je suis preneur.

    Merci d'avance...
    Paul


Sujet : President Jerry Nouveau De Guy F6CTP  Le 02-04-2012 à 12:51 sta

    Bonjour, Paul,
    La lettre te convient ??
    @+
    Guy


Sujet : President Jerry Nouveau De radiolo  Le 02-04-2012 à 13:18 sta

    Bonjour,

    Il y a un transistor et une zener qui fournissent l'alim basse tension.
    Vérifiez ces composants. ( sans doute transistor HS)

    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De Paul  Le 02-04-2012 à 14:39 sta

    Bonjour Guy,
    Je vous ai envoyé un mail ;-)

    Radiolo,
    Merci pour votre aide. Aucun doute, la panne vient de ce coin. Je n'ai pas le temps de regarder sur le poste, j'imagine que n'importe quel transistor courant convient ?


Sujet : President Jerry Nouveau De Paul  Le 02-04-2012 à 20:47 sta

    J'ai démonté le transistor, celui-ci est noté B525...


Sujet : President Jerry Nouveau De radiolo  Le 02-04-2012 à 20:48 sta

    Bonsoir,

    oui, a condition qu'il tienne le courant demandé.

    Regardez la référence de celui qu'il y a, le net vous donnera ses caractéristiques.
    Attention en le déposant a bien repérer base, émetteur et collecteur, il y a quelque fois des brochages exotiques.........

    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De omale 13  Le 02-04-2012 à 21:04 sta

    bonsoir
    2SB 525 =2sb809-bc327-bc328-bc636 -bc638-
    100 mhz/0.8watt/1ap/30 volt-
    a+[:Hi:]


Sujet : President Jerry Nouveau De slouptoouut  Le 02-04-2012 à 21:10 sta

    Le B525 (=2SB525 ) est un transistor japonais , silicium PNP 2A 10W et doit servir de régulateur ballast , il peut être remplacé par BD176, BD236, BD376, BD466
    (pour info et pour récupérer ce genre de transingues : c'étais des transistors fréquemment utilisés dans les bases de temps trame et les convergences de vieux TV couleurs a canon en delta, assez vieux pour ne pas êtres des "autoconvergents" et pas trop vieux pour avoir les bases de temps transistorisés )

    comme déja dit plus haut, les équivalents suggérés sont de caractéristiques a peu pres égales ou supérieure et devrais convenir , d'autant que ce n'est vraiment pas critique , mais il faudra s'assurer que les brochages sont les mêmes ...


Sujet : President Jerry Nouveau De slouptoouut  Le 02-04-2012 à 21:12 sta

    Tiens ? pourquoi ne trouve t'on pas les mêmes infos ?
    (enfin bon, et vu ou il est placé et ce qu'il fait , on peut mettre des transistors tenant 2A 10W au lieu de 1A 0,8W , qui peut le plus peut le moins ...)


Sujet : President Jerry Nouveau De omale 13  Le 02-04-2012 à 21:21 sta

    re
    indication a partir du data ECA 1998


Sujet : President Jerry Nouveau De Paul  Le 02-04-2012 à 21:22 sta

    Cela semble-t'il correct par rapport à sa fonction, à savoir régulateur d'alim basse tension couplé à une Zener ?
    J'ai une autre CB me servant de banque de pièces, je vais essayer de trouver ça. C'est un PNP ou un NPN ?

    En tout cas, ce forum me surprira toujours par rapport à sa rapidité et sa fiabilité... Je ne peux que vous remercier !!!


Sujet : President Jerry Nouveau De Paul  Le 02-04-2012 à 21:24 sta

    Désolé, j'ai la mauvaise habitude de lire en diagonale. Ça me perdra.C'est un PNP...


Sujet : President Jerry Nouveau De omale 13  Le 02-04-2012 à 21:26 sta

    et sur le répertoire mondial il donne,
    100 volt/2 ap/ 10 watt -


Sujet : President Jerry Nouveau De slouptoouut  Le 02-04-2012 à 21:38 sta

    Ben oui ...c'est pour ça que je donnais des équivalents tenant au moins 2A et 10W , ou un peu plus (d'ailleurs, un 2A 10W, c'est tout a fait vraisemblable pour une CB ...quand aux 100V c'est superfétatoire vu q'en usage normal il ne verra que les 12 à 14V de la batterie )

    sloup


Sujet : President Jerry Nouveau De Paul  Le 02-04-2012 à 21:40 sta

    12V grand maximum, c'est un portatif prévu avec 10 accus Nickel Cadmium de 1,2V. Pour les test, mon alim base s'en charge...


Sujet : President Jerry Nouveau De slouptoouut  Le 02-04-2012 à 22:04 sta

    Bonjour,

    effectivement si c'est un poste portatif a accu ni-cd type "piles rechargeables" il y a encore moins de chance de surtension qu'avec un poste sur une batterie auto (qui peut monter jusqu'a 15V et être affecté de parasites, si l'alternateur débite a plein dans un circuit batterie d'une continuitée plus ou moins douteuse , ou si la régulation du dit alternateur est plus ou moins défectueuse) la , ça sera un 12v propre (a la limite un peu plus quand on vient de les recharger , un élément de 1,2V chargé à bloc donne 1,4V mais ça retombe tres vite a 1,2V )

    attention au chargeur, parfois mal concu ou défectueux (qui peut abimer les accus, ou être en panne ! bon nombre d'ennuis avec ce type de matériels peuvent venir du chargeur !)

    sloup

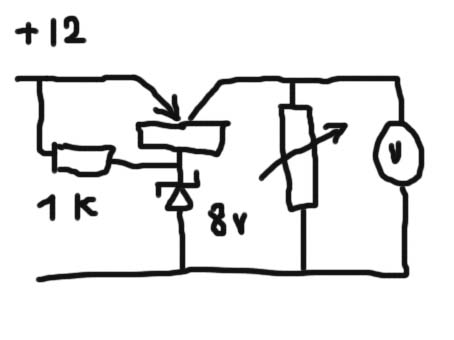

Sujet : President Jerry Nouveau De wizhard  Le 03-04-2012 à 10:32 sta


    Hello...

    Attention aussi au fait que si on l'utilise avec des piles ces engins étaient livrés avec 2 "fausses piles" (des court-circuits) pour ramener la tension à une valeur correcte avec 8 piles AA

    faire gaffe aussi au gain du nestor, avec juste une zener il en faut !!

    Bonne bidouille Daniel.


Sujet : President Jerry Nouveau De Paul  Le 03-04-2012 à 17:53 sta

    J'essairai de trouver le même totor dans mon autre épave de C.B. J'imagine que cette référence était assez courante.


Sujet : President Jerry Nouveau De F6FLC  Le 03-04-2012 à 20:18 sta

    Bonjour,

    en zoomant sur le schéma, l'alim bt est en bas à droite, en face de la batterie, le transistor régul est un NPN

    Michel...


Sujet : President Jerry Nouveau De Paul  Le 03-04-2012 à 20:56 sta

    Damned. Me serais-je trompé de transistor ???

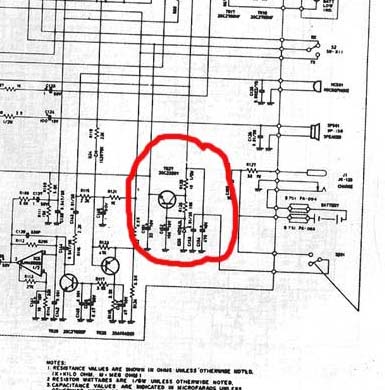

Sujet : President Jerry Nouveau De radiolo  Le 03-04-2012 à 21:14 sta

    Bonsoir

    C'est ici....

    Amicalement

    Radiolo




Sujet : President Jerry Nouveau De Paul  Le 03-04-2012 à 21:59 sta

    J'ai malheureusement flingué le transistor original en le dessoudant.
    J'en ai dégoté deux, marqués respectivement K34 15E et JC 501 Q 131.
    Ca ne me parle pas trop, les habitués me donneront probablemennt les referenes associées...


Sujet : President Jerry Nouveau De radiolo  Le 03-04-2012 à 23:38 sta

    Bonsoir,

    Les équivalents ne manquent pas d'après les bases de données du web.......

    Bipolar Transistor Cross-Reference Search

    Material =

    Struct =

    Pc > W

    Ucb > V

    Uce > V

    Ueb > V

    Ic > A

    Tj > C

    Ft > MHz

    Cc < pF

    Hfe >

    Caps =


    Empty or zero fields are ignored during the search!

    Cross-reference Search Result (Equivalent Transistors)

    Mat Struct Pc Ucb Uce Ic Tj Ft Hfe Caps
    1. 2SA1020 Si pnp 900mW 50V 50V 2A 150°C 100MHz 70/240 TO92
    2. 2SA1020-O Si pnp 900mW 50V 50V 2A 150°C 100MHz 70/140 TO92
    3. 2SA1020-Y Si pnp 900mW 50V 50V 2A 150°C 100MHz 120/240 TO92
    4. 2SA1193 Si pnp 1W 60V 60V 1A 150°C - 2500T TO92
    5. 2SA1273 Si pnp 1W 30V 2A 150°C 120MHz 100T TO92
    6. 2SA1275 Si pnp 900mW 160V 1A 135°C 50MHz 150T TO92
    7. 2SA1283 Si pnp 900mW 60V 60V 1A 175°C 85MHz 55/300 TO92
    8. 2SA1315 Si pnp 900mW 80V 80V 2A 135°C 110MHz 70/240 TO92
    9. 2SA1315-O Si pnp 900mW 80V 80V 2A 135°C 110MHz 70/140 TO92
    10. 2SA1315-Y Si pnp 900mW 80V 80V 2A 175°C 110MHz 120/240 TO92
    11. 2SA1382 Si pnp 900mW 50V 50V 2A 150°C - 60/280 TO92
    12. 2SA1438 Si pnp 1W 30V 25V 1.2A 135°C 100MHz 500MIN TO92
    13. 2SA1534 Si pnp 1W 30V 1A 175°C 300MHz 80MIN TO92
    14. 2SA1534A Si pnp 1W 60V 1A 170°C 300MHz 250MIN TO92
    15. 2SA1680 Si pnp 900mW 60V 50V 2A 150°C 100MHz 120/400 TO92
    16. 2SA1761 Si pnp 900mW 60V 50V 3A 150°C 100MHz 120/400 TO92
    17. 2SA751 Si pnp 1W 30V 25V 1.5A 160°C 100MHz 60/340 TO92
    18. 2SA752 Si pnp 1W 60V 40V 1.5A 160°C 100MHz 60/340 TO92
    19. 2SB1035 Si pnp 900mW 30V 25V 1A 185°C 50MHz 200T TO92
    20. 2SB1041 Si pnp 900mW 80V 1A 185°C - 180T TO92
    21. 2SB1043 Si pnp 1W 50V 1A 165°C - 160T TO92
    22. 2SB1131 Si pnp 1W 25V 5A 175°C 320MHz 100/560 TO92
    23. 2SB1131R Si pnp 1W 25V 5A 175°C 320MHz 100/200 TO92
    24. 2SB1131S Si pnp 1W 25V 5A 175°C 320MHz 140/280 TO92
    25. 2SB1131T Si pnp 1W 25V 5A 175°C 320MHz 200/400 TO92
    26. 2SB1212 Si pnp 900mW 160V 140V 1.5A 165°C - 200T TO92
    27. 2SB1256 Si pnp 1.2W 100V 100V 2A 175°C - 2000T TO92
    28. 2SB1288 Si pnp 1W 30V 30V 5A 175°C - 120T TO92
    29. 2SB1298 Si pnp 1.2W 40V 40V 2A 185°C - 160T TO92
    30. 2SB1306 Si pnp 1.2W 30V 30V 5A 175°C - 180T TO92
    31. 2SB1312 Si pnp 1.2W 50V 50V 2A 175°C - 160T TO92
    32. 2SB1387 Si pnp 1W 120V 120V 1.5A 175°C 60MHz 2000T TO92
    33. 2SB525 Si pnp 800mW 25V 18V 1A 130°C 50MHz 55/300 TO92
    34. 2SB764 Si pnp 900mW 60V 60V 1A 145°C 75MHz 60/320 TO92
    35. 2SB764D Si pnp 900mW 60V 60V 1A 145°C 75MHz 60/120 TO92
    36. 2SB764E Si pnp 900mW 60V 60V 1A 145°C 75MHz 100/200 TO92
    37. 2SB764F Si pnp 900mW 60V 60V 1A 145°C 75MHz 160/320 TO92
    38. 2SB865 Si pnp 900mW 80V 1.5A 135°C - 23000T TO92
    39. 2SB873 Si pnp 1W 30V 30V 5A 165°C 60MHz 100T TO92
    40. 2SB892 Si pnp 1W 60V 60V 2A 150°C 150MHz 100/560 TO92
    41. 2SB892R Si pnp 1W 60V 60V 2A 150°C 150MHz 100/200 TO92
    42. 2SB892S Si pnp 1W 60V 60V 2A 150°C 150MHz 140/280 TO92
    43. 2SB892T Si pnp 1W 60V 60V 2A 150°C 150MHz 200/400 TO92
    44. 2SB892U Si pnp 1W 60V 60V 2A 150°C 150MHz 280/560 TO92
    45. 2SB978 Si pnp 900mW 40V 1.5A 195°C - 120T TO92
    46. 2SB985 Si pnp 1W 60V 60V 3A 165°C 150MHz 100/560 TO92
    47. 2SB985R Si pnp 1W 60V 60V 3A 165°C 150MHz 100/200 TO92
    48. 2SB985S Si pnp 1W 60V 60V 3A 165°C 150MHz 140/280 TO92
    49. 2SB985T Si pnp 1W 60V 60V 3A 165°C 150MHz 200/400 TO92
    50. 2SB985U Si pnp 1W 60V 60V 3A 165°C 150MHz 280/560 TO92
    51. BC636-10 Si pnp 800mW 45V 45V 1A 150°C 130MHz 63/160 TO92
    52. BC636-16 Si pnp 800mW 45V 45V 1A 150°C 130MHz 100MIN TO92
    53. BC638-10 Si pnp 800mW 60V 60V 1A 150°C 130MHz 63/160 TO92
    54. BC640-10 Si pnp 800mW 100V 80V 1A 150°C 130MHz 63/160 TO92
    55. BC727-10 Si pnp 1.1W 45V 35V 1.5A 150°C 100MHz 63/160 TO92
    56. BC727-16 Si pnp 1.1W 45V 35V 1.5A 150°C 100MHz 100MIN TO92
    57. BC727-25 Si pnp 625m 50V 40V 1A 150°C 100MHz 100MIN TO92
    58. BC727-40 Si pnp 625m 50V 40V 1A 150°C 100MHz 250MIN TO92
    59. BC728-10 Si pnp 1.1W 30V 25V 1.5A 150°C 100MHz 100MIN TO92
    60. BC728-16 Si pnp 1.1W 30V 25V 1.5A 150°C 100MHz 63/160 TO92
    61. BC827 Si pnp 800mW 30V 25V 1A 150°C 50MHz 100MIN TO92
    62. BC828 Si pnp 800mW 60V 45V 1A 150°C 50MHz 100MIN TO92
    63. BC876 Si pnp 800mW 60V 45V 1A 150°C 200MHz 2000T TO92
    64. BC878 Si pnp 800mW 80V 60V 1A 150°C 200MHz 2000T TO92
    65. BC880 Si pnp 800mW 100V 80V 1A 150°C 200MHz 2000T TO92
    66. BDB04 Si pnp 1W 45V 45V 1A 150°C 150MHz 100MIN TO92
    67. BDC04 Si pnp 1W 25V 20V 1A 150°C 50MHz 60MIN TO92
    68. BFT86 Si pnp 800mW 70V 60V 2A 150°C 100MHz 75MIN TO92
    69. BFT87 Si pnp 800mW 60V 50V 2A 150°C 100MHz 100MIN TO92
    70. BSR60 Si pnp 800mW 60V 45V 2A 150°C 500MHz 2000T TO92
    71. BSR61 Si pnp 800mW 80V 60V 2A 150°C 175MHz 2000T TO92
    72. BSR62 Si pnp 800mW 100V 80V 1A 150°C 175MHz 4000T TO92
    73. CDC9002 Si pnp 1W 80V 80V 1A 150°C 50MHz 80MIN TO92
    74. CS1251E Si pnp 1W 80V 80V 1A 150°C 50MHz 80MIN TO92
    75. CS1251F Si pnp 1W 80V 80V 1A 150°C 50MHz 100MIN TO92
    76. CS1303 Si pnp 1W 80V 80V 1A 150°C 50MHz 150MIN TO92
    77. CS9102B Si pnp 1W 80V 80V 1A 150°C 50MHz 90MIN TO92
    78. ECG2342 Si pnp 800mW 80V 1A 150°C 2000T TO92
    79. ECG383 Si pnp 900mW 120V 100V 1A 175°C 140MHz 700MIN TO92
    80. GC374 Si pnp 800mW 25V 20V 1A 150°C 65MHz 85/375 TO92
    81. HIT562 Si PNP 0.8W 25V 1A 85/330 TO92Mod
    82. HIT647 Si PNP 0.9W 100V 1A 140/350 TO92Mod
    83. JC327-16 Si pnp 800mW 45V 1A 150°C 100MHz 250MIN TO92
    84. JC327-25 Si pnp 800mW 45V 1A 150°C 100MHz 400MIN TO92
    85. JC327A Si pnp 800mW 60V 1A 150°C 100MHz 400MIN TO92
    86. JC328-16 Si pnp 800mW 25V 1A 150°C 100MHz 250MIN TO92
    87. JC328-40 Si pnp 800mW 25V 1A 150°C 100MHz 600MIN TO92
    88. JE8550B Si pnp 2W 40V 25V 1.5A 140°C 200MHz 85/160 TO92
    89. JE8550C Si pnp 2W 40V 25V 1.5A 140°C 200MHz 120MIN TO92
    90. JE8550D Si pnp 2W 40V 25V 1.5A 140°C 200MHz 160MIN TO92
    91. JE9112 Si pnp 2W 35V 25V 1.5A 140°C 50MHz 60/300 TO92
    92. JE9112A Si pnp 2W 35V 25V 1.5A 140°C 50MHz 60/120 TO92
    93. JE9112B Si pnp 2W 35V 25V 1.5A 140°C 50MHz 85/160 TO92
    94. JE9112C Si pnp 2W 35V 25V 1.5A 140°C 50MHz 120MIN TO92
    95. JE9112D Si pnp 2W 35V 25V 1.5A 140°C 50MHz 200MIN TO92
    96. KSA928A Si pnp 1W 30V 30V 2A 150°C 120MHz 100MIN TO92
    97. KSA928A-O Si pnp 1W 30V 30V 2A 150°C 120MHz 100MIN TO92
    98. KSA928A-Y Si pnp 1W 30V 30V 2A 150°C 120MHz 160MIN TO92
    99. KSB564 Si pnp 800mW 30V 25V 1A 150°C 110MHz 70MIN TO92
    100. KSB564A Si pnp 800mW 30V 25V 1A 150°C 110MHz 70/400 TO92
    101. KSB564A-G Si pnp 800mW 30V 25V 1A 150°C 110MHz 200MIN TO92
    102. KSB564A-O Si pnp 800mW 30V 25V 1A 150°C 110MHz 70/140 TO92
    103. KSB564A-Y Si pnp 800mW 30V 25V 1A 150°C 110MHz 120MIN TO92
    104. KTA1241 Si pnp 1W 20V 5A 175°C 100MIN TO92
    105. KTA1273 Si pnp 1W 30V 2A 175°C 100MIN TO92
    106. KTA1275 Si pnp 1W 160V 1A 175°C 60/320 TO92
    107. KTA1281 Si pnp 1W 50V 2A 175°C 70/240 TO92
    108. MPSW51A Si pnp 1W 40V 1A 150°C 60MHz 60MIN TO92
    109. NTE2342 Si pnp 1W 100V 80V 1A - 2000T TO92
    110. SS8550 Si pnp 1W 40V 25V 1.5A 150°C 100MHz 85/300 TO92
    111. STX790A Si PNP 40V 30V 3A 100MIN TO92
    112. STX826 Si PNP 60V 30V 3A 80MIN TO92



    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De radiolo  Le 04-04-2012 à 10:19 sta

    Bonjour,

    le K34 15E est donné comme un mos fet de puissance
    L'autre rien trouvé.

    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De blaireau  Le 04-04-2012 à 10:41 sta



Sujet : President Jerry Nouveau De Paul  Le 04-04-2012 à 14:29 sta

    Merci... Donc totalement inadapté dans mon cas.
    J'en chercherai un autre.


Sujet : President Jerry Nouveau De Paul  Le 05-04-2012 à 09:08 sta

    Le transistor noté JC 501 Q 131 ne serait-il pas un 2SC501 ?


Sujet : President Jerry Nouveau De blaireau  Le 05-04-2012 à 09:19 sta

    C'est très vraissemblable.
    Ce qui me gêne, c'est le J devant.

    Le 2sc501 est un NPN.

    S'il est dans une régul d'alim, il doit être assez facile à remplacer par un modèle européen, style BD135 ou eqvt.


Sujet : President Jerry Nouveau De wizhard  Le 05-04-2012 à 10:46 sta



    Hello....

    mon bouquin d'équivalences donne le BD 140, un brave TO 126 usé et abusé comme driver BF....

    à mon avis ses 80 v c'est un peu costaud sur un portatif, mais qui peut le plus...

    C'est bien un PNP.

    Bonne journée Daniel.


Sujet : President Jerry Nouveau De radiolo  Le 05-04-2012 à 10:52 sta

    bonjour,


    Referez vous au schéma........
    Le transistor ballast de l'alim ( si c'est bien de celui ci dont on parle) est un NPN

    On m'a demandé les équivalents d'un transistor qui est un PNP, je les ai donnés.

    J'avoue que je ne sais plus trop ou on en est......on parle de quel transistor, le ballast alim ou un autre ?

    Si c'est le ballast mettre n'importe quel NPN tenant 50V et supportant un courant de 100mA au moins
    On identifie que c'est un NPN ( la flèche n'est pas très visible ni les polarités des capas) au sens de la zener cathode reliée a la base du transistor.


    Amicalement

    Radiolo




Sujet : President Jerry Nouveau De radiolo  Le 05-04-2012 à 10:53 sta

    bonjour,


    Referez vous au schéma........
    Le transistor ballast de l'alim ( si c'est bien de celui ci dont on parle) est un NPN

    On m'a demandé les équivalents d'un transistor qui est un PNP, je les ai donnés.

    J'avoue que je ne sais plus trop ou on en est......on parle de quel transistor, le ballast alim ou un autre ?

    Si c'est le ballast mettre n'importe quel NPN tenant 50V et supportant un courant de 100mA au moins
    On identifie que c'est un NPN ( la flèche n'est pas très visible ni les polarités des capas) au sens de la zener cathode reliée a la base du transistor.


    Amicalement

    Radiolo




Sujet : President Jerry Nouveau De wizhard  Le 05-04-2012 à 10:56 sta


    Et si c'est un NPN (schéma illisible !!) son copain le BD 139 convient bien....

    RE Daniel.


Sujet : President Jerry Nouveau De F6FLC  Le 05-04-2012 à 11:17 sta

    Bonjour,

    sur ce schéma, les NPN ont la flèche de l'émetteur contre le bord rond du transistor, et les PNP ont la flèche contre la base, pas d'erreur même si la flèche n'est pas nette

    Michel...


Sujet : President Jerry Nouveau De Guy F6CTP  Le 05-04-2012 à 11:18 sta

    Paul, Si tu veux un BD139 je t'en passe une demi douzaine.

    Daniel , merci ; mais effectivement à moins de souder des fils rigide sur les pins avec les risque je pense attendre les appros de mon petit fils
    @+
    Guy


Sujet : President Jerry Nouveau De jordu1952  Le 05-04-2012 à 13:35 sta

    rien à voir avec le sujet, mais DU6/ON5MJ .... ça sent le DX !
    Michel (F1GOC)


Sujet : President Jerry Nouveau De Paul  Le 05-04-2012 à 19:54 sta

    Je récapitule...

    On soupçonne le fameux transistor de l'alim basse tension couplé à la zener d'être HS. Je l'ai démonté du PCB, celui que j'ai sorti est un PNP, mais sur le schéma il est noté comme état un NPN...


Sujet : President Jerry Nouveau De slouptoouut  Le 05-04-2012 à 19:58 sta

    Ca pue a plein nez le poste bricolé ! ça !

    voyez la gueule des soudures a cet endroit (peut être sont elles différentes des autres) et si il n'y a pas des composants otés, ajoutés, ou remplacé par d'autre de valeur différentes (non conforme ce que mentionne le schémas)

    il y a peu être eu des tentatives de réparations infructueuses par des mains inexpertes, ou une modification pour tenter de donner d'autres fonctionnalités a cet engin ?

    sloup


Sujet : President Jerry Nouveau De slouptoouut  Le 05-04-2012 à 19:59 sta

    Ca pue a plein nez le poste bricolé ! ça !

    voyez la gueule des soudures a cet endroit (peut être sont elles différentes des autres) et si il n'y a pas des composants otés, ajoutés, ou remplacé par d'autre de valeur différentes (non conforme ce que mentionne le schémas)

    il y a peu être eu des tentatives de réparations infructueuses par des mains inexpertes, ou une modification pour tenter de donner d'autres fonctionnalités a cet engin ?

    sloup


Sujet : President Jerry Nouveau De slouptoouut  Le 05-04-2012 à 19:59 sta

    Ca pue a plein nez le poste bricolé ! ça !

    voyez la gueule des soudures a cet endroit (peut être sont elles différentes des autres) et si il n'y a pas des composants otés, ajoutés, ou remplacé par d'autre de valeur différentes (non conforme ce que mentionne le schémas)

    il y a peu être eu des tentatives de réparations infructueuses par des mains inexpertes, ou une modification pour tenter de donner d'autres fonctionnalités a cet engin ?

    sloup


Sujet : President Jerry Nouveau De slouptoouut  Le 05-04-2012 à 19:59 sta

    Ca pue a plein nez le poste bricolé ! ça !

    voyez la gueule des soudures a cet endroit (peut être sont elles différentes des autres) et si il n'y a pas des composants otés, ajoutés, ou remplacé par d'autre de valeur différentes (non conforme ce que mentionne le schémas)

    il y a peu être eu des tentatives de réparations infructueuses par des mains inexpertes, ou une modification pour tenter de donner d'autres fonctionnalités a cet engin ?

    sloup


Sujet : President Jerry Nouveau De slouptoouut  Le 05-04-2012 à 19:59 sta

    Ca pue a plein nez le poste bricolé ! ça !

    voyez la gueule des soudures a cet endroit (peut être sont elles différentes des autres) et si il n'y a pas des composants otés, ajoutés, ou remplacé par d'autre de valeur différentes (non conforme ce que mentionne le schémas)

    il y a peu être eu des tentatives de réparations infructueuses par des mains inexpertes, ou une modification pour tenter de donner d'autres fonctionnalités a cet engin ?

    sloup


Sujet : President Jerry Nouveau De slouptoouut  Le 05-04-2012 à 19:59 sta

    Ca pue a plein nez le poste bricolé ! ça !

    voyez la gueule des soudures a cet endroit (peut être sont elles différentes des autres) et si il n'y a pas des composants otés, ajoutés, ou remplacé par d'autre de valeur différentes (non conforme ce que mentionne le schémas)

    il y a peu être eu des tentatives de réparations infructueuses par des mains inexpertes, ou une modification pour tenter de donner d'autres fonctionnalités a cet engin ?

    sloup


Sujet : President Jerry Nouveau De slouptoouut  Le 05-04-2012 à 20:02 sta

    Evidemment, ça voulais pas marcher apres avoir cliqué ...

    Alors, j'ai insisté, lourdement ... "clic ...clic-clic-clic ...clic-clic-clic-clic "

    (ça déconne, c'est normal, c'est ça l'informatique !)


Sujet : President Jerry Nouveau De slouptoouut  Le 05-04-2012 à 20:02 sta

    Evidemment, ça voulais pas marcher apres avoir cliqué ...

    Alors, j'ai insisté, lourdement ... "clic ...clic-clic-clic ...clic-clic-clic-clic "

    (ça déconne, c'est normal, c'est ça l'informatique !)


Sujet : President Jerry Nouveau De blaireau  Le 05-04-2012 à 20:03 cms

C'est un post bricolé



Sujet : President Jerry Nouveau De Paul  Le 05-04-2012 à 20:06 sta

    Il a été bricolé. Je me demande si je ne vais pas juste virer cette régulation foireuse et mettre un 7805 à la place. Et basta...


Sujet : President Jerry Nouveau De Paul  Le 05-04-2012 à 20:07 sta

    Sloup, votre modem 56K n'aurait-il pas été remplacé par une Sten ?


Sujet : President Jerry Nouveau De Paul  Le 05-04-2012 à 20:07 sta

    Sloup, votre modem 56K n'aurait-il pas été remplacé par une Sten ?


Sujet : President Jerry Nouveau De wizhard  Le 05-04-2012 à 20:07 sta

    ou le schéma n'est pas le bon....

    Il y a eu tellement d'exécutions différentes des CB (pas seulement des portables !!) que ça n'aurait rien d'impossible.....

    Un truc : si l'alimentation +12 v arrive sur le collecteur (patte du milieu) c'est obligatoirement un NPN, si c'est sur l'émetteur c'est un PNP.

    Bonne bidouille Daniel.


Sujet : President Jerry Nouveau De Paul  Le 05-04-2012 à 20:08 sta

    Le 12V arrive par un côté et la sortie semble se faire au milieu.

    Pour les double-posts : c'est un complot :-D


Sujet : President Jerry Nouveau De Paul  Le 05-04-2012 à 20:08 sta

    Le 12V arrive par un côté et la sortie semble se faire au milieu.

    Pour les double-posts : c'est un complot :-D


Sujet : President Jerry Nouveau De wizhard  Le 05-04-2012 à 20:25 sta


    Donc ce serait bien sur l'émetteur, ce qui indique irrévocablement un PNP....


    Qu'on plotte mesdames, qu'on plotte mesdemoiselles....


    :-D:-D:-D


Sujet : President Jerry Nouveau De blaireau  Le 05-04-2012 à 20:32 sta

    "Donc ce serait bien sur l'émetteur, ce qui indique irrévocablement un PNP...."

    Méfiance!
    Ca dépend fortement du brochage du transistor.
    Avec certains modèles exotiques, le brochage est quelquefois inattendu!
    Il serait peut-être judicieux de relever une fraction du schéma de l'étage en cause...


Sujet : President Jerry Nouveau De blaireau  Le 05-04-2012 à 20:37 sta

    A bien y réflechir, dans ce type d'étage régulateur, si la CATHODE de la zener est sur la base, alors c'est logiquement un NPN, avec sortie sur l'émetteur.


Sujet : President Jerry Nouveau De Paul  Le 05-04-2012 à 20:42 sta

    Pour bien faire il faudrait que je relève le schéma. Mais je n'ai pas le temps.
    Je vais me contenter de remplacer le transistor que j'ai dessoudé. Si ça ne marche pas, on avisera.


Sujet : President Jerry Nouveau De radiolo  Le 05-04-2012 à 20:55 sta

    Bonsoir,

    Comme ça on aura une zener de morte en plus......

    Dépanner sans comprendre amène toujours des pannes supplémentaires

    C'est pourtant simple.

    deux mesures a faire

    sur la base on doit trouver la tension zener
    sur le collecteur on doit trouver la tension pile ou pas tres loin car il y a un pont des R qui alimente le collecteur

    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De wizhard  Le 05-04-2012 à 21:25 sta


    Non, sauf sur les boitiers Uniwatt (type Motorola) le collecteur est TOUJOURS au milieu....sur le répertoire il est donné comme TO 126, ça confirme. J'avais regardé à quel boitier on avait affaire en cherchant l'équivalence, et il n'y a qu'un seul branchement possible pour ce boitier. Si on n'est pas sûr du positionnement base et émetteur le repérage est facile puisqu'on a déjà éliminé une patte : la base est celle qui donnera 2 diodes b/e et b/ c, l'autre étant logiquement l'émetteur.

    Attention certains totors dans ce même boitier sont des Darlington qui ne répondent pas du tout de la même manière. (BD 6....)

    Un BD 140 devrait faire l'affaire, en principe dans cette série les chiffres PAIRS correspondent à des PNP.

    Bons essais Daniel.


Sujet : President Jerry Nouveau De blaireau  Le 05-04-2012 à 21:30 sta

    "la base est celle qui donnera 2 diodes b/e et b/ c, l'autre étant logiquement l'émetteur."

    Dans ce cas, le transistor serait bon, alors pourquoi le changer ? :op


Sujet : President Jerry Nouveau De wizhard  Le 05-04-2012 à 21:37 sta


    C'est juste un truc pour repérer...

    Et puis ça arrive d'avoir un C/C E/C, na !! surtout sur des totors de puissance....

    Quoique en général les jonctions de base ne s'en sortent pas indemnes !!

    Dans le cas de notre ami ce serait plutôt une coupure....:-(


Sujet : President Jerry Nouveau De radiolo  Le 05-04-2012 à 21:41 sta

    Bonsoir,

    au denieres nouvelles ce type de régulation ( regardez le schéma) est un montage émetteur suiveur il est impossible et exclu que le transistor soit un PNP.
    a moins que le schéma ne soit pas le bon............

    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De blaireau  Le 05-04-2012 à 21:45 sta

    C'est également mon point de vue.
    Le transistor est simplement monté en ampli de courant, sans gain de tension.


Sujet : President Jerry Nouveau De wizhard  Le 05-04-2012 à 21:59 sta


    C'est ce que je pense. J'ai dépanné pas mal de CB (ma boite en vendait) et c'était un montage assez classique y compris sur les mobiles, pour la régulation des oscillateurs et du PLL. Il y avait souvent des surprises avec les schémas, y compris ceux livrés avec les appareils : selon le pays d'origine et le fabricant (beaucoup d' entreprises asiatiques sont en fait des galaxies de petites unités) les différences pouvaient être sérieuses....ajoutons y une certaine propension à utiliser les fonds de stock et on pourra comprendre que des appareils de même marque et type puissent présenter des différences piégeant le dépanneur !!


    Bonne nuit Daniel.


Sujet : President Jerry Nouveau De wizhard  Le 05-04-2012 à 22:07 sta


    On a sauté un post....

    Je reste assez catégorique : si le + 12 v arrive sur une patte latérale, comme le collecteur sur ce boitier est OBLIGATOIREMENT au milieu et que le +12 n'arrive certainement pas sur la base le totor est OBLIGATOIREMENT un PNP. c'est ce que je viens d'expliquer, le schéma n'est pas obligatoirement erroné mais doit correspondre à un appareil différend....ou d'une autre production. ce qui n'aurait rien d'étonnant même de même marque et type.

    re Daniel


Sujet : President Jerry Nouveau De blaireau  Le 05-04-2012 à 22:18 sta

    Le transistor d'origine est un 2SB525

    2sb525

    C'est effectivement un PNP, donc le schéma fourni n'est pas le bon.

    Le brochage est standard, et les équivalents, commme le BC327 sont des transistors courants.


Sujet : President Jerry Nouveau De blaireau  Le 05-04-2012 à 22:23 sta

    J'ai parlé trop vite!
    Le brochage n'est pas vraiment standard.
    La base est n'est pas au milieu.


Sujet : President Jerry Nouveau De radiolo  Le 05-04-2012 à 22:24 sta

    Bonsoir,

    expliquez moi donc comment vous régulez une tension a partir d'un +12V par rapport a la masse avec une zener et un PNP...
    un petit schéma serait le bienvenu je suis toujours prêt apprendre.

    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De blaireau  Le 05-04-2012 à 22:36 sta

    C'est bien le problème!
    Sauf si le transistor n'est pas le bon! (remplacement hasardeux)
    Ce PNP me chagrine également.


Sujet : President Jerry Nouveau De radiolo  Le 05-04-2012 à 23:01 sta

    Bonsoir,

    on peu régler le problème en mesurant par rapport a la masse les tensions présentes sur les 3 pastilles de connexion du transistor (enlevé bien sur) on devrait en trouver une tension égale a +Vz ( de +5 a +8V probablement) une autre voisine de +12V la tension piles et une voisine de zéro volts.

    Il n'y a que Paul qui puisse nous donner les éléments pour nous aider à trancher.

    amicalement

    Radilo


Sujet : President Jerry Nouveau De radiolo  Le 05-04-2012 à 23:02 sta

    Bonsoir,

    on peu régler le problème en mesurant par rapport a la masse les tensions présentes sur les 3 pastilles de connexion du transistor (enlevé bien sur) on devrait en trouver une tension égale a +Vz ( de +5 a +8V probablement) une autre voisine de +12V la tension piles et une voisine de zéro volts.

    Il n'y a que Paul qui puisse nous donner les éléments pour nous aider à trancher.

    amicalement

    Radiolo


Sujet : President Jerry Nouveau De wizhard  Le 05-04-2012 à 23:14 sta


    Le TO 126 est un boitier plat, et effectivement le BC 327 n'a pas le brochage standard des "petits signaux". Sur un TO126 (BD140 et ses copains) le collecteur est toujours au milieu, et est relié à la partie métallique du dos (opposé au marquage, à appliquer contre un radiateur. (de préférence isolé.....)
    avec le marquage vers soi et les pattes vers le bas l'émetteur est à gauche, la base à droite.
    Quand au schéma.....Il parait assez évident si on considère la masse comme négative, ce qui est le cas !!avec un NPN monté en ballast on alimenterait la base par une résistance depuis le collecteur, qui serait le + 12, avec une zener à la masse fixant la tension de la base et sortie sur l'émetteur....Avec un PNP on fait l'inverse : attaque en + 12 sur l'émetteur, si on met la base au négatif (la masse)le transistor conduirait à fond. Et si on fixe à la base un potentiel par rapport à la masse (zener!!) on se retrouve dans la même configuration, mais sortie sur le collecteur....Je pense que ce montage est destiné à consommer moins de courant (on est sur un portatif !!) car le ballast aura moins à dissiper....peut-être aussi du fait que les zeners sont plus précises dans certains voltages ??
    Ou peut-être y avait-il bon nombre de transistors d'un certain type en stock??

    Je ne suis pas vraiment étonné, sur pas mal de gros TRX le modulateur AM en ballast était un PNP.....

    Bonne nuit Daniel.


Sujet : President Jerry Nouveau De radiolo  Le 06-04-2012 à 09:00 sta

    Bonjour,


    Je crois qu'on dérive..... on parle maintenant de modulateur alors que Paul nous parlait d'une alimentation régulée qui n'arrivait pas.........
    A moins qu'il se soit complètement trompé dans l'identification de son problème et que le transistor déposé ne soit pas le bon ?

    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De wizhard  Le 06-04-2012 à 10:04 sta


    Hello....

    Faudrait quand même comprendre ce qui n'est qu'un exemple....Ce que je voulais dire c'est que les constructeurs de ces engins utilisent des montages inhabituels , essentiellement par souci d'économie. (et parfois, mais moins souvent, d'efficacité....)
    Si au départ le totor est un PNP on le remplace par un PNP, point barre. le "dépannage" est affaire d'expérience et de flair, pas de grandes théories. Des grandes théories j'en ai bouffé jusqu'à plus soif....pour finir par se rendre compte qu'un ingénieur à la Philips a pondu un truc complètement tordu mais qui fonctionne. Et toujours selon les mêmes certitudes scientifiques le Titanic ne pouvait pas couler.....
    Aucune dérive là dedans. Daniel.


Sujet : President Jerry Nouveau De Paul  Le 06-04-2012 à 10:27 sta

    Je résume depuis le début. Je m'y perds moi aussi.

    Problème d'alimentation régulée pour alimenter le squelch, l'ampli BF ainsi que l'affichage.
    Après étude du schéma, il s'avère que le transistor de régulation, un NPN, couplé à une Zener, est peut-être mort.
    J'ai sorti un transistor (et je l'ai flingué aussi) qui était à côté de l'entrée 12V, en contact direct avec une Zener, et avec les circuits étant censés être alimentés sous basse puissance. Je pensais que c'était le NPN dont il était question, mais cela ne correspond pas au schéma : 2SB525, c'est un PNP et ça ne colle pas au schéma.

    Bref, pour le moment je vais essayer de remplacer ce transistor, si cela remarche : tant mieux, sinon tant pis, je chercherai la panne ailleurs.


Sujet : President Jerry Nouveau De wizhard  Le 06-04-2012 à 10:36 sta


    Re.....

    Paul, c'est bien ce que je voulais dire : CE N'EST PEUT-ÊTRE PAS LE BON SCHÉMA.....

    Un PNP à cet endroit n'a rien d'illogique, ce genre de circuit est moins gourmand en énergie (moins de dissipation thermique) ce qui sur un portatif peut avoir une certaine importance....

    De toute manière si vous remettez un PNP à la place d'un PNP vous ne risquez pas de gros dégats.....:op

    Bonne bidouille Daniel.


Sujet : President Jerry Nouveau De Paul  Le 06-04-2012 à 10:49 sta

    C'est tout à fait probable...
    Je vais replacer ce transistor par un PNP, pas ce week car je ne suis pas chez moi, mais quand j'aurai le temps... Je vous tiens au vcourant.








Sujet : President Jerry Nouveau De radiolo  Le 06-04-2012 à 11:23 sta

    Bonjour,

    Wizhard a écrit:
    "et sortie sur l'émetteur....Avec un PNP on fait l'inverse : attaque en + 12 sur l'émetteur, si on met la base au négatif (la masse)le transistor conduirait à fond. Et si on fixe à la base un potentiel par rapport à la masse (zener!!) on se retrouve dans la même configuration, mais sortie sur le collecteur....Je pense que ce montage est destiné à consommer moins de courant (on est sur un portatif !!)"

    Faites le montage sur table avec un PNP monté comme vous le dites
    si vous arrivez a réguler quelque chose......

    Amialement

    Radiolo


Sujet : President Jerry Nouveau De wizhard  Le 06-04-2012 à 11:40 sta



    Non seulement je l'ai déjà fait (avec des ASZ 18, j'en avais un stock impressionnant, pas mal de copains en ont profité !!) mais en plus ça marche !!

    Le principe était utilisé sur des fluos pour autocar Philips (comme par hasard !!)

    Je me souviens à peu près du schéma (simple voire simpliste !!) mais je vais essayer de retrouver l'original,, comme ça pas de discussion possible.....

    (Il faut quand même se souvenir que les transos NPN sont loin d'avoir été les premiers sur le marché....)

    Amicalement Daniel.


Sujet : President Jerry Nouveau De radiolo  Le 06-04-2012 à 12:38 sta

    Bonjour,

    pour des fluos d'autocar c'était un convertisseur 12 ou 24V DC vers 90 ou 100V AC, pas une alim DC régulée ?

    Sortie collecteur haute impédance de type générateur de courant.
    Sortie émetteur basse impédance de type générateur de tension.

    il est possible de sortir sur le collecteur d'un PNP pour une alim régulée mais il faut en plus de la zener un deuxième transistor NPN ou PNP suivant le montage que l'on réalise.
    On utilise ce principe dans lés regulateur de tension dit low drop
    En effet le Vce sat d'un transistor est beaucoup plus faible que sa chute de tension base émetteur; sans pour cela revenir au Germanium.

    discussion interessante a suivre....

    Je vais de ce pas faire le montage avec un ASZ18 ( il se trouve que j'en ai encore)
    Le plus 12V sur l'émetteur
    une zener de 8 V reliant la base a la masse avec une R de 1K au +12V pour alimenter la zener
    en sortie sur le collecteur une charge résistive variable de 10 ohms a 10K ohms

    Amicalement

    Radiolo




Sujet : President Jerry Nouveau De radiolo  Le 06-04-2012 à 14:27 sta

    Bonjour,

    L'essai est fait suivant le schéma ci joint.

    résultat .......il y a eu un mort.....devinez

    amicalement

    Radiolo




Sujet : President Jerry Nouveau De wizhard  Le 06-04-2012 à 14:34 sta


    re...

    Non, il y avait de nombreux modèles (mon père était responsable de cet atelier, "excroissance" de l'usine principale de Philips de Lunéville qui fabriquait des fluos classiques.)

    les 13 W étaient effectivement en 24 volts, et le 8 W en 12. Il existait une version du 8 W bitension, avec un AD149 en ballast et l'asz 18 en oscillateur( mais l'asz 18 fonctionnait fort bien en ballast....)
    Ils faisaient aussi une version dite "caravelle" destinée à l'aviation, très sécurisée et beaucoup plus contrôlée que le tout-venant (j'ai encore du câble incombustible utilisé sur ces appareils, souvenirs....) Sur ceux là l'oscillateur était un Push d'asz, et il y avait aussi une régulation mais à très faible chute, je pense plutôt à un filtrage par effet Miller..

    Pour autant que je me souvienne il n'y avait pas de transistor supplémentaire. le circuit comportait outre le ballast 2 résistances et une zener...Si ma mémoire ne me joue pas de tours la polar de base était prise côté collecteur et la zener n'allait pas à la masse mais au + 12. ça fait tout de même près de 40 ans.....Je suis à peu près certain d'avoir conservé le schéma, mais il doit être quelque part dans un bon mètre cube de vieilles docs....
    (pour l'anecdote j'avais crée pour mon père un montage mécanique qui permettait de tester les ASZ "in vivo" avant de les monter et de les souder, environ 1 sur 10 n'oscillait pas. ce qui évitait de mettre l'appareil fini au rebut...)

    Je pense qu'à une époque où la quasi totalité des véhicules étaient en - à la masse et ou la majorité des transistors courants étaient des Germanium PNP ce genre d'astuces devaient être courantes....

    Je vais aller faire un peu d'archéologie dans mon sous-sol. Call me Indiana....

    Bonne fin de journée Daniel.


Sujet : President Jerry Nouveau De slouptoouut  Le 06-04-2012 à 14:34 sta

    Bonjour,

    je suppose que la zener s'est mise a conduire comme une folle , et que le transingue a dégagé !?

    il aurais fallu mettre la résistance entre la base et le moins, et la zener entre le + et la base pour que cet essai ne soit pas destructif !


Sujet : President Jerry Nouveau De blaireau  Le 06-04-2012 à 14:56 sta

    +1!


Sujet : President Jerry Nouveau De radiolo  Le 06-04-2012 à 14:57 sta

    Bonjour

    Non pas le "transingue" mais la zener a fait fusible sauvant la jonction BE de l'ASZ
    Oops j'aurais du écrire une morte.......

    Enfin le concours est lancé....
    Qui régulera une alim +12V a +8V avec un PNP et une zener, résistances a volonté....
    evitez moi la blague de la regul par le moins qui elle marche mais n'est pas appliquable dans un RX/TX ou la masse est unique.

    moi je jette l'éponge

    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De wizhard  Le 06-04-2012 à 14:58 sta


    Ben oui.....

    En fait le montage essayé est celui qui aurait fonctionné avec un NPN !!
    S'il y a eu un mort pas normal,, le totor aurait dû rester énergiquement bloqué !!


    Je vais faire la manipe de mon côté, si je suis toujours vivant je donnerai le résultat !!



Sujet : President Jerry Nouveau De blaireau  Le 06-04-2012 à 15:04 cms

"S'il y a eu un mort pas normal,, le totor aurait dû rester énergiquement bloqué !!"

Ou plutôt passer à fond, à cause des 4V qui traversent la zener!





Sujet : President Jerry Nouveau De slouptoouut  Le 06-04-2012 à 15:29 sta

    Bonjour,

    c'est bien ça le problème, lorsque la zener est devenue conductrice , le transingue est devenu passant à fond, ça ne régulais rien, et puis et rien ne limitais le courant (et c'étais soit la zener soit le transingue qui étais voué à la mort ...)

    de nos jours, il est plus simple, et plus économique , pour faire du 8 V régulé, de faire une régulation avec un 7808 ,ou son frère cadet le 78L08...(ces régulateurs intégrés ne nécessite que 3 connexions et aucune référence de tension externe , sont plus simple à monter, et régulent en proportion mieux ...)

    sloup


Sujet : President Jerry Nouveau De radiolo  Le 06-04-2012 à 15:30 sta

    Bonjour,

    Bien sur que l'affaire tournerait au C/C avec une jonction EB polarisée en direct, des que la zener conduit le courant s'emballe; cela des que la tension d'alim dépasse Vz+Vbe soit 8.2V dans notre cas.

    Mais il faut quelquefois procéder a un essai pour convaincre.

    Amicalement

    Radiolo


Sujet : President Jerry Nouveau De wizhard  Le 06-04-2012 à 15:34 sta


    Ben non, pas si bizarre que ça, les masses "flottantes" en continu sur les TX CB c'est tout à fait courant !! (vieille habitude des "américaines" + à la masse !!)
    Je n'ai pas une grande expérience des portatifs mais je présume que les montages sportifs doivent y faire florès aussi....

    J'ai préparé une manipe avec un AD 149, il me reste quelques ASZ mais je tiens à les conserver pour une alime d'atelier Philips sur laquelle ils claquent pour un mauvais regard....

    Ou bien je ferai le montage avec un 2sb quelconque, l'alime correctement limitée en intensité il ne risquera pas de claquer.

    à+ Daniel.


Sujet : President Jerry Nouveau De slouptoouut  Le 06-04-2012 à 15:43 sta

    Bonjour,

    bâ , faites des essais avec des 2N5883 (ce sont de bons gros PNP difficile a griller ) , et une lampe d'éclairage de 230V 100W au primaire au cas ou ...

    sloup


Sujet : President Jerry Nouveau De wizhard  Le 06-04-2012 à 15:47 sta


    Plutôt avec des MJE 2955...j'en ai aussi. on peut souder direct sur les pattes....


Sujet : President Jerry Nouveau De slouptoouut  Le 06-04-2012 à 18:23 sta

    Oui, mais c'est moins coustaud , et moins puissant , des 2955 ;-)
    10A 60V, 75W boitier plastique avec languette pour le MJE2955
    et
    25A 60V, 200W boitier métal rond avec bride genre TO3 pour le 2N5883
    (ce genre de transingue , surtout dédié a servir de transistor ballast sur des alim a tres gros débit , ou a la rigueur en étage final BF pour des gros sub en 4 ohms, sont du genre "cheval de labour" , et admettent même plusieurs ampères a la base ...pour peu qu'il soient montés sur des rad bien balèze , c'est le genre de truc avec lesquels en général on fait sauter les fusibles voire même les pistes du circuit imprimé et ou on péte les boommers , si c'étais un ampli de sub, avant de réussir a griller les transingues :-D )

    sloup



Sujet : President Jerry Nouveau De wizhard  Le 06-04-2012 à 19:56 sta


    Salut Patrick....


    Bien beau tout ça , mais des 2955 j'en ai.....et pas des autres, na !!!!

    De toute manière c'est juste pour retrouver le schéma d'une régulation positive par PNP.

    Je limiterai l'alimentation à 2-3 A max, c'est juste pour voir.

    Bonne soirée Daniel.


Sujet : President Jerry Nouveau De Guy F6CTP  Le 06-04-2012 à 20:00 sta

    Daniel,
    Si tu veux une barrette de BU508a c'est possibles Hi[:Hi:]

    @+
    Guy


Sujet : President Jerry Nouveau De wizhard  Le 06-04-2012 à 20:06 sta


    Bonsoir Guy....

    Pour les mettre tous en parallèle ??

    En dépannage TV on en consommait pas mal, j'en ai encore....


    Bonne soirée Daniel.


 Retour aux sujets

Rubriques du site

Gamme 1

 - Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

 - Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

 - Archives - Schémathèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
