Sujet : Le placard Nouveau | De Bombarde Le 03-11-2011 à 17:17 sta |
|
Hello
Les placards réservent souvent des surprises et celle ci est de taille!

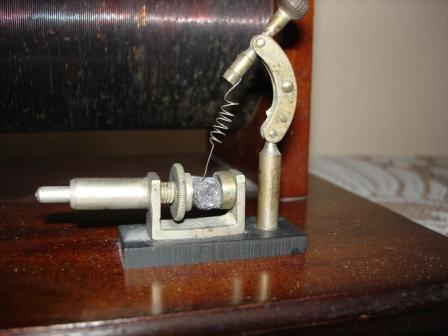

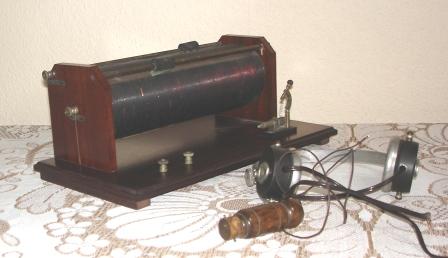

Poste à galène pur jus 1925 avec son casque, le détecteur et le bouchon intercept à brancher dans une prise ou sur une douille de lampe!!!!!!!
Sécurité garantie. Il n'y avait que du 110V Quand j'étais jeune mon père m'avait fait fonctionner cet appareil acheté en 1925 au BHV ' plaque sur le côté.
J'ai autre chose dans le carton d'à côté, mais là c'est du lourd!!!!!!
Je fais les photos, je relève le schéma et je vous fait profiter!
Cordialement
Bombarde
| |
|
Sujet : Le placard Nouveau | De Bombarde Le 03-11-2011 à 17:39 sta |
|
Hello

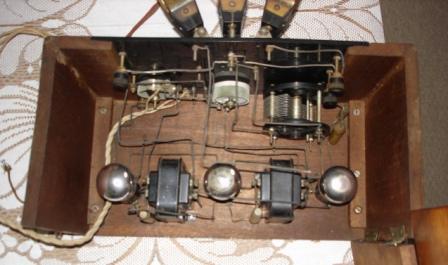

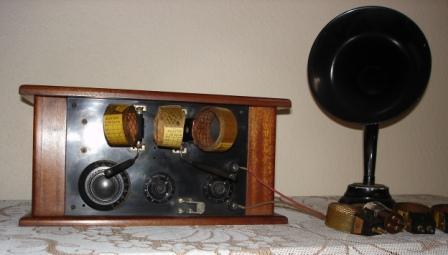

Il s'agit d'un poste construit par mon père en 1925. 6 bobines en tout avec différents Nb de tours.
La caisse est en acajou massif + ébonite , 3selfs dont 2 où l'on peut faire varier le couplage

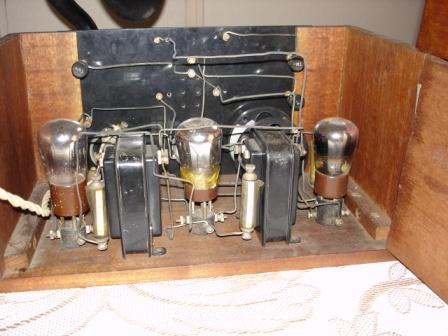

Détectrice à réaction A409 suivie de 2 A410 avec transfo de couplage. Mais on s'attend a voir 4 fils de sortie, ici il y en a 3 le 4 ème étant fait avec une résistance?
HP 4000 Ohms avec possibilité de réglage de l'entrefer dans le socle.
Un peu de lumière SVP? Quel est le brochage de A410 et A409 si vous avez cela sous le coude?
J"ai vu fonctionner cet appareil donc mis à part un bon nettoyage des contacts, cela devrait fonctionner.
Cordialement
Bombarde
| |
|
Sujet : Le placard Nouveau | De omale 13 Le 03-11-2011 à 18:04 sta |
|
bonsoir
il faut prendre soin de la construction de votre père
|
|
Sujet : Le placard Nouveau | De XYZ du 56 Le 03-11-2011 à 18:16 sta |
|
|
|
Sujet : Le placard Nouveau | De Fifi Le 03-11-2011 à 18:45 sta |
|
Bonsoir Bombarde,
Le brochage des A409 ou A410 est très simple:
la broche la plus près des filaments/cathode est la grille et la plus éloignée la plaque (anode)
3 fils pour une simple alimentation en +80V ; -80V et +4V ; -4V
Cordialement
philippe
|
|
Sujet : Le placard Nouveau | De lebon Le 03-11-2011 à 18:45 sta |
|
|
|
Sujet : Le placard Nouveau | De michel 87 Le 03-11-2011 à 19:41 sta |
|
Bonsoir,
Des trouvailles comme ça, ça vous arrive souvent?
|
|
Sujet : Le placard Nouveau | De Bombarde Le 03-11-2011 à 21:31 sta |
|
Bonsoir
En réalité je savais que le matériel était là, mais faute de temps je ne me suis pas occupé.
Deux trois conseils:
- Le fil des bobines nid d'abeille on tendance à se décoller. Quelle était la colle utilisée à l'époque? Le fil est gainé coton et un petit coup de vernis serait le bienvenu pour solidariser tout le monde sans porter préjudice.
-Les transfo BF de couplage n'ont que 3 plots 2 pour l'enroulement HT+anode et l'autre un seul plot + 1 résistance?
-Pourquoi 2 rhéostats de chauffage? Apparemment 1 pour la BF et l'autre pour la détection à réaction
Mon père m'avait dit que le vendeur lui avait dit que c'était pareil ???????????
Sinon, une petite alim +/- 4V et +/- 80V En reliant le +4V et le - 80V devrait faire l'affaire.
Le fil d'alim est un fil torsadé pour les va et vient de l'époque avec la poire!!!!!!!!!et il y a encore les fiches bananes courtes dessus.
Pour l'instant , je relève le schéma
Après, il faudra savoir où mettre les bonnes bobines. Je pense qu'il doit y avoir des spécialistes sur le forum.
D'avance merci
Bombarde
|
|
Sujet : Le placard Nouveau | De megawave Le 03-11-2011 à 22:32 sta |
|
Bonjour Bombarde,
Les bobines nid d'abeille étaient passées à la gomme laque, qui collait parfaitement les spires; on trouve encore de nos jours cette gomme laque sous forme de paillettes, à dissoudre dans de l'alcool FIN (en pharmacie); 70 Grammes de paillettes pour 250 cl d'alcool. Sèche très vite : 1/2 heure à 20 degrés. nettoyage du pinceau à l'alcool à brûler ordinaire. Depuis que je l’utilise, j'ai remisé tous les vernis modernes au placard !!
Il s'agit de VRAIE gomme laque, bien sirupeuse, voir fournitures pour ébénistes, et plusieurs sites online; la qualité "fine orange" est parfaite, et convient aussi très bien pour l’ébénisterie.
N.B. La potion vendue en hyper sous le nom de "mâtine gomme laque" ne vaut pas un clou !!
Bon courage,
Cordialement,
megawave
|
|
Sujet : Le placard Nouveau | De Bombarde Le 04-11-2011 à 10:22 sta |
|
Hello
Retrouvé dans le fond du carton , un magazine que mon père avait mis avec :Je sais tout de l'époque 1925 où l'on parle de ces fameux transfos survolteurs( c'est marqué dessus) marque L.GALMARD.
3 plots (2 pour le circuit d'anode et 1 pour le circuit suivant.
Petite différence S1 pour celui côté détectrice et S2 pour l'autre.
Après relevé du chemin, quelqu'un aurait il déjà une idée?
Merci d'avance
BombardeArticle sur le survolteur
|
|
Sujet : Le placard Nouveau | De megawave Le 04-11-2011 à 19:12 sta |
|
Bonjour,
Déniché dans un bouquin de Henri Denis, indiquant les valeurs des selfs pour implantation des bobines.
Cordialement,
megawave
| |
|
Sujet : Le placard Nouveau | De Bombarde Le 05-11-2011 à 00:10 sta |
|
Merci pour les infos, je dois d'abord relever le schéma.
Bombarde
|
|
Sujet : Le placard Nouveau | De HLJ Le 05-11-2011 à 12:15 sta |
|
Bonjour,

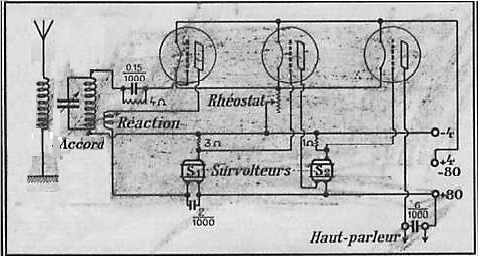

Le schéma doit être celui qui était dans le journal qui était avec le poste, mais avec une bobine supplémentaire pour le circuit Antenne-Terre qui est en montage Tesla donnant de ce fait plus de sélectivité.
J'ai modifié le schéma original de cette manière, les résistances marquées avec Ω sont en fait des Mégohms, à l'époque on marquait ω pour Ohms et Ω pour Mégohms.
Meilleures salutations.
HLJ
| |
|
Sujet : Le placard Nouveau | De HLJ Le 05-11-2011 à 12:19 sta |
|
Ω lire oméga majuscule.
ω lire : oméga minuscule.
Le lettres grecques collées depuis word ne passent apparemment pas.
Meilleures salutations.
HLJ
|
|
Sujet : Le placard Nouveau | De Bombarde Le 05-11-2011 à 16:16 sta |
|
Pour le journal, c'est un numéro de je sais tout mais pas l'année!
Le crayonnage du schéma est je pense du coloriage intempestif par un gamin de l'époque.
Je n'ai pas voulu frotter trop fort pour ne pas enlever l'encre.
Je vais m'y mettre et relever le schéma. Encore des souvenirs, ce poste me disait mon père, qu'il l'avait construit avec une feuille de schéma distribué à la foire de Paris de l'époque!!!
A vos mémoires! J'ai essayer de chercher dans les numéros de TSF pour tous que possède mais rien !
Cordialement
Bombarde
|
|
|
