| Sujet : Recherche schéma tv Nouveau | De eurelec83 Le 10-11-2011 à 15:22 sta |
|
Bonjour,
> 　
> Je recherche un schéma technique de TV à transistor noir et blanc Sony
> SONY 9-90 um de 1969
> ou SONY 9-90 ub de 1970
> Si vous possédez ce document ou si vous connaissez l'association auprés de laquelle je peux l'obtenir je vous serai reconnaissant de me le faire savoir.
> Je suis un pasionné de radio anciennes et ce schéma me permettrai de restaurer ce télèviseur.
> Remerciements Cordialement.
|
|
| Sujet : Recherche schéma tv Nouveau | De wizhard Le 10-11-2011 à 18:14 sta |
|

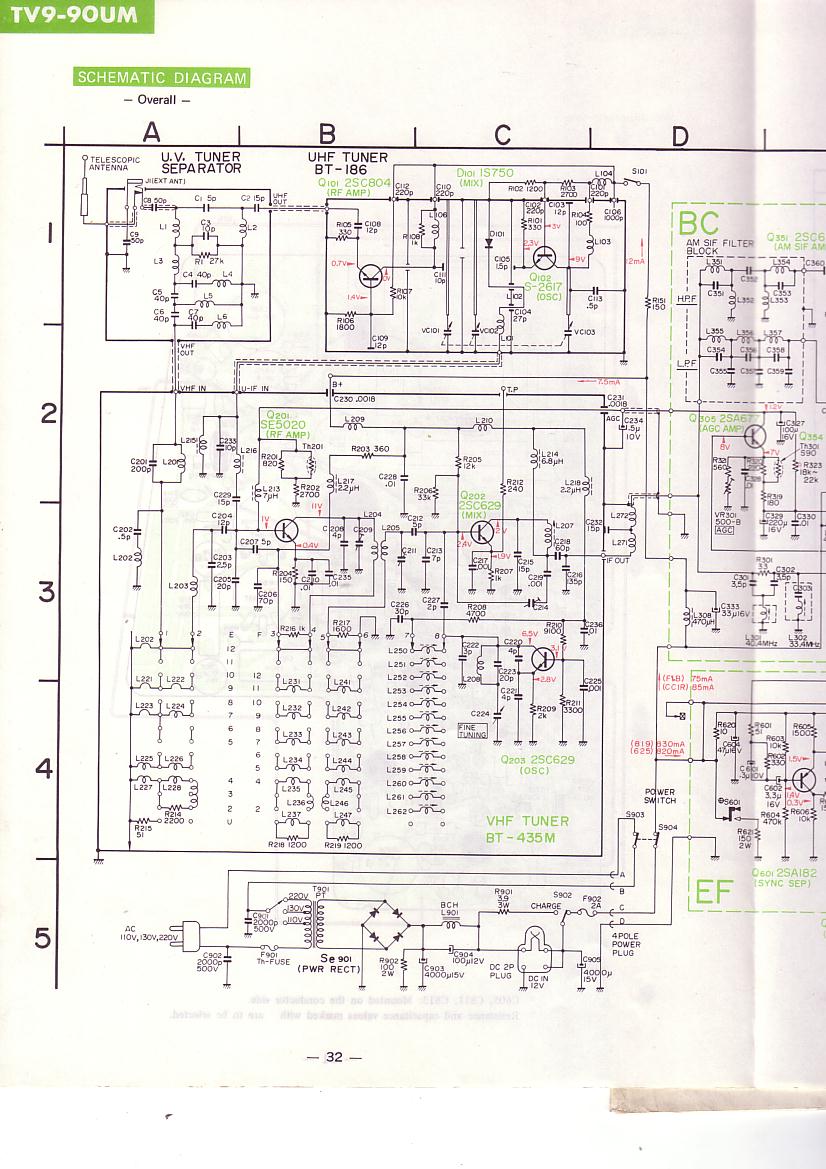

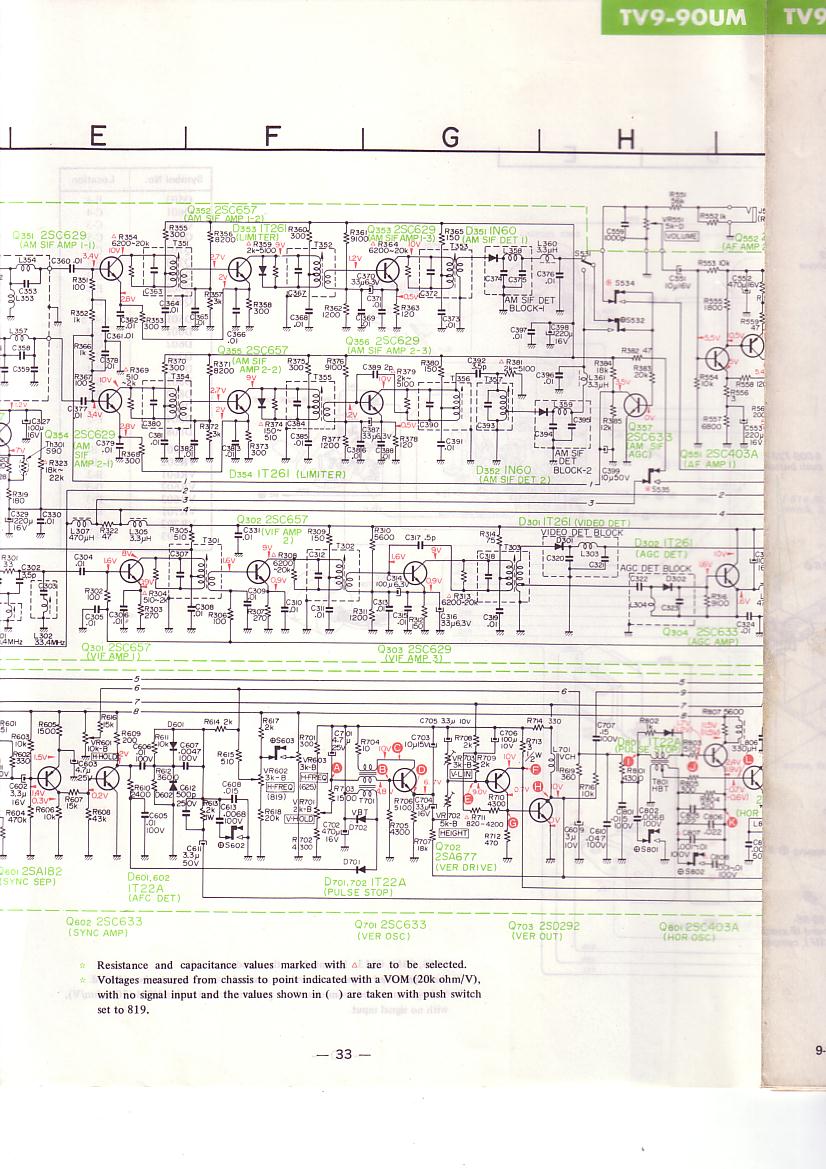

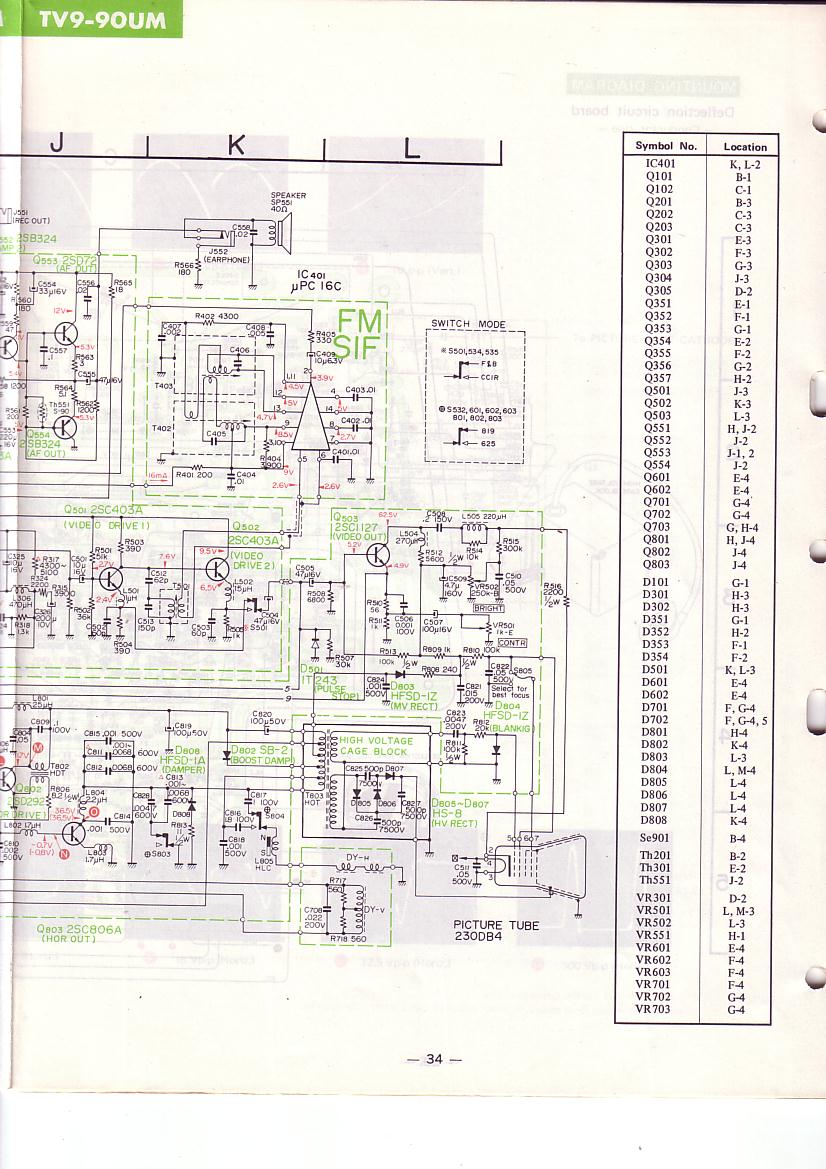

Voici le 9/90. je ne peux pas faire mieux, le schéma est trop grand pour mon scan
Part 1>>>>>>
La plupart des pannes se situaient dans l'alim (régulation) ou dans la THT.
également mauvais contact dans le clavier.
| |
|
| Sujet : Recherche schéma tv Nouveau | De wizhard Le 10-11-2011 à 18:15 sta |
|
| |
|
| Sujet : Recherche schéma tv Nouveau | De wizhard Le 10-11-2011 à 18:15 sta |
|
| |
|
| Sujet : Recherche schéma tv Nouveau | De Phil Le 10-11-2011 à 18:29 sta |
|
Bonjour Alain,
Eurelec83 signifie t-il que vous vous trouvez dans le Var ?
|
|
| Sujet : Recherche schéma tv Nouveau | De eurelec83 Le 12-11-2011 à 18:40 sta |
|
|
|
| Sujet : Recherche schéma tv Nouveau | De Bombarde Le 12-11-2011 à 18:44 sta |
|
Et la panne c'est quoi?
Bombarde
|
|
| Sujet : Recherche schéma tv Nouveau | De eurelec83 Le 12-11-2011 à 18:56 sta |
|
Merci beaucoup WIZARD pour ce schéma qui va me permettre de restaurer ce récepteur bricolé et en trés mauvais état cordialement
|
|
| Sujet : Recherche schéma tv Nouveau | De eurelec83 Le 12-11-2011 à 19:09 sta |
|
Pour info Bombarde j'ai réparé l'alim la panne doit se situer dans les bases de temps? l'appareil est en trés mauvais état d'ou necessité du schéma cordialement
|
|
| Sujet : Recherche schéma tv Nouveau | De wizhard Le 12-11-2011 à 19:22 sta |
|
Bonsoir..

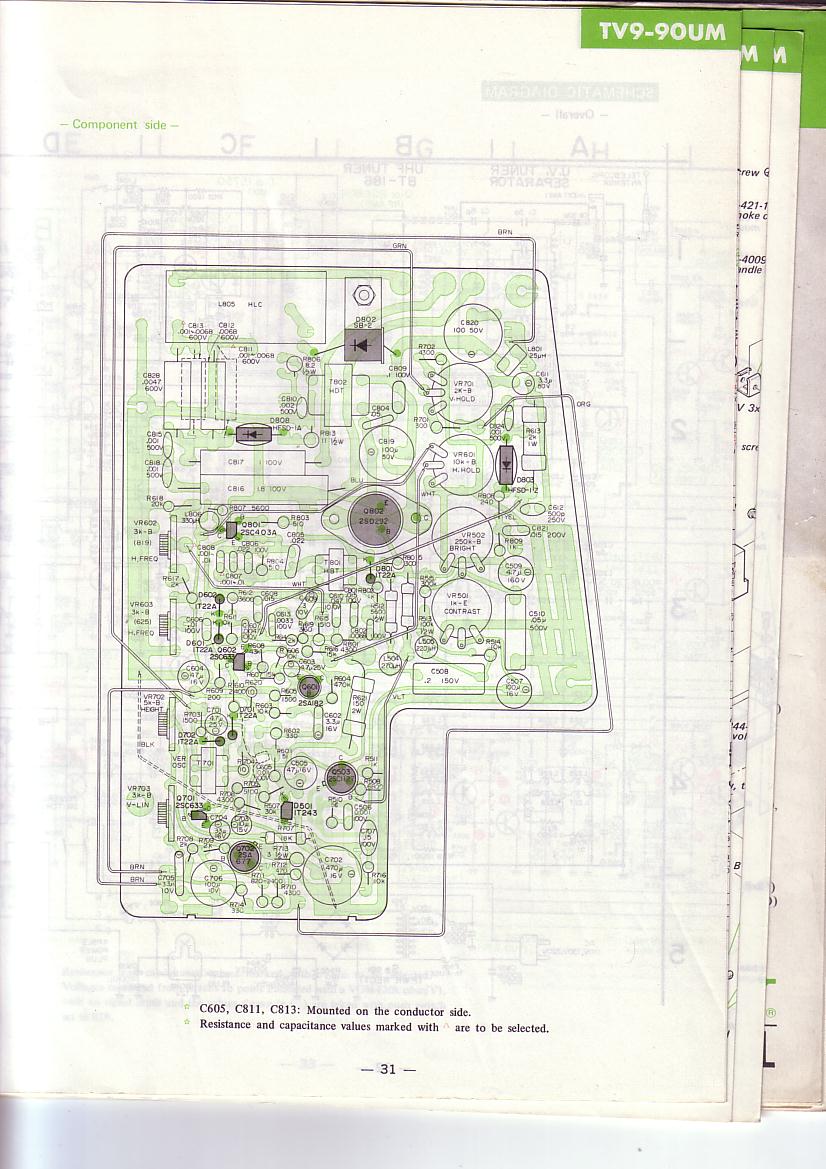

Voici le schéma d'implantation de la BT, ca peut servir.
Le contacteur 819/625 souffrait beaucoup, la meilleure réparation consistant à souder les contacts en position 625. (on ne risque guere de retrouver du 819....)
Cordialement Daniel
| |
|
| Sujet : Recherche schéma tv Nouveau | De eurelec83 Le 12-11-2011 à 19:58 sta |
|
Merci Wizhard c'est super
|
|
| Sujet : Recherche schéma tv Nouveau | De Phil Le 12-11-2011 à 20:11 sta |
|
Moi aussi Draguignan Eurelec ! Si ça peut aider j'ai de la pièce détachée...
|
|
| Sujet : Recherche schéma tv Nouveau | De eurelec83 Le 12-11-2011 à 20:40 sta |
|
Merci Phil sait on jamais je garde vos coordonnées pour prendre contact
|
|
|
