Sujet : philips b5x43a Nouveau De hidri salah  Le 13-12-2011 à 12:35 sta bonjour j'ai acquis un philips b5x 43a .Après renouvellement des condo de filtrage et de liaison , il fonctionne bien mais ne fonctionne pas en FM.j'ai besoin d'aide pour finir de le réparer.Merci a tous

Sujet : philips b5x43a Nouveau De lavandin  Le 13-12-2011 à 15:38 sta Commencez d'abord par un coup de bombe sur le commutateur des gammes

Sujet : philips b5x43a Nouveau De hidri salah  Le 13-12-2011 à 15:41 sta c'est déjà fait..........il me semble que c'est un peut compliqué que ça

Sujet : philips b5x43a Nouveau De omale 13  Le 13-12-2011 à 15:50 sta bonjour contrôle lalim de la tête et contrôle aussi la ECC85 et aussi le commutateur comme ta dit LAVANDIN (ça sans bon)

Sujet : philips b5x43a Nouveau De hidri salah  Le 13-12-2011 à 17:31 sta BONSOIR l'alimentation de la tête. fait 168 volts.la ecc85 est remplacée par une neuve. j'ai sifflé un bon coup d'air sur le commutateur des gammes.......le ronflement persiste..... plus encore

Sujet : philips b5x43a Nouveau De tyrell  Le 14-12-2011 à 12:57 sta Bonjour, J'ai eu exactement le même coup avec ma b5x43a il y a un mois. Pas de FM. En cause les condos céramiques à l'intérieur de la tête FM, tous mauvais ou presque (assez rare et pourtant ...). Physiquement on peut le voir car il y a un genre d'anneau autour du condo, ce qui n'apparaît pas en temps normal (merci Thierry pour ce "truc et astuce" qui s'est avéré vrai plus d'une fois). Attention le démontage de la tête fm n'est pas une sinécure ! Mais prenez votre temps et vous y arriverez ! Bonne chance. Stéphane ON4SSC

Sujet : philips b5x43a Nouveau De bthiry  Le 14-12-2011 à 14:23 sta bonjour, serait-il possible de poster une petite photo d'un tel condensateur en bon état et hors d'usage ... ??

Sujet : philips b5x43a Nouveau De tyrell  Le 14-12-2011 à 15:45 sta Oui je peux faire ça ce soir. Bàv, Stéphane ON4SSC

Sujet : philips b5x43a Nouveau De hidri salah  Le 14-12-2011 à 18:59 sta bonsoir oui j'ai bien contemplé les condo miniatures en céramique .Il sont tellement serrés et entassés ,c'est difficile de les remplacer.est ce qu’il y a un moyen de connaitre le oules défectueux?

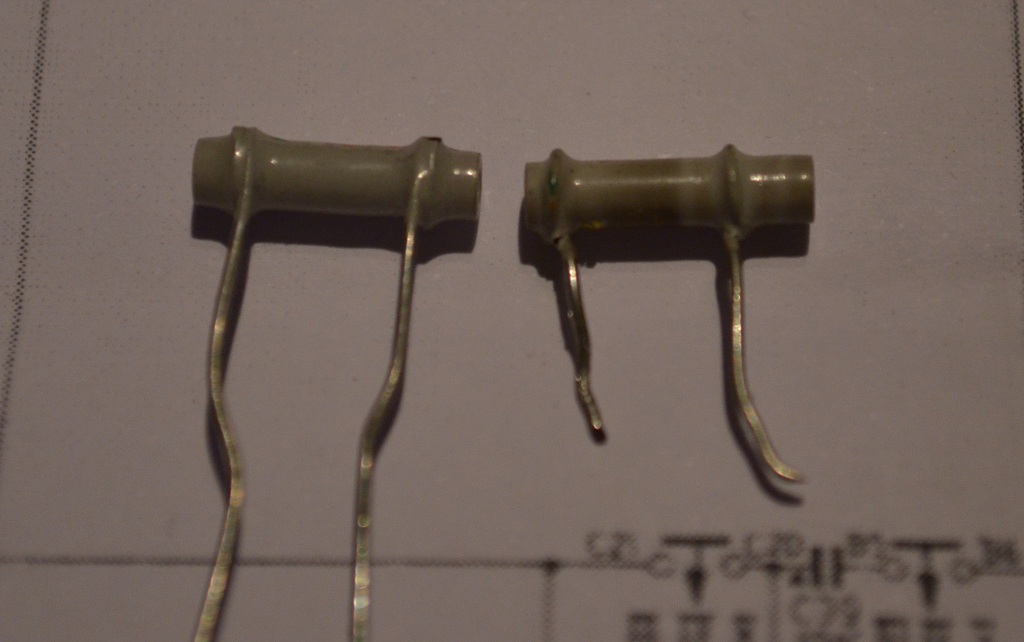

Sujet : philips b5x43a Nouveau De tyrell  Le 14-12-2011 à 21:36 sta Voilà l'image. A gauche un tout nouveau, à droite un déffectueux. Bonne chance pour la réparation ! Stéphane ON4SSC

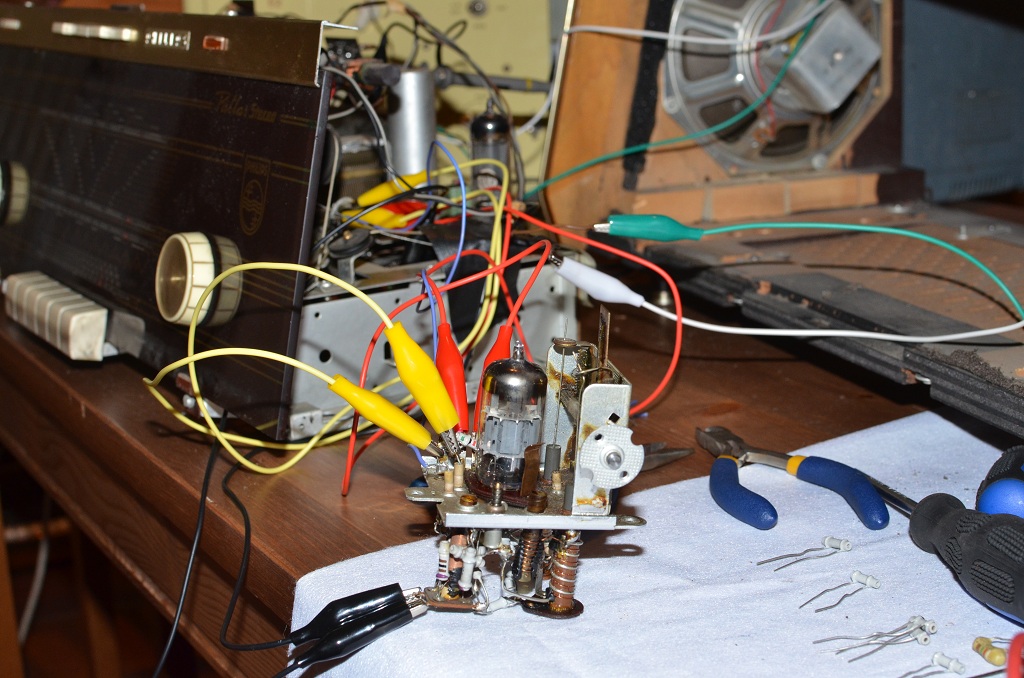

Sujet : philips b5x43a Nouveau De tyrell  Le 14-12-2011 à 21:44 sta Et effectivement il est assez difficile de travailler dans ces têtes FM philips où tout est entassé. Mais tout est une question de patience ! Quant à moi j'y ai passé quelques heures. Voilà une photo de l'engin avec la tête désolidarisée que j'ai connectée via des pinces crocos pour pouvoir la tester. Mais la première chose à faire est d'injecter un signal 10,7 mhz sur la grille de l'ECH81 (via un petit condo de 1500 pf) pour vérifier que toute la "chaîne FM" est bonne. L'oeil doit s'ouvrir à fond si tout est ok. Good luck ! Stéphane ON4SSC

Sujet : philips b5x43a Nouveau De hidri salah  Le 17-12-2011 à 17:37 sta bonjour je veux réaliser le truc de l'injection d'un signal 10,7 mhz .......sur la grille ech81 mais d’où prélever ce signal expliquer moi s.vp.

Sujet : philips b5x43a Nouveau De Totolagalène  Le 17-12-2011 à 19:02 sta D'un générateur HF (modulé), ou hétérodyne.

Sujet : philips b5x43a Nouveau De tyrell  Le 19-12-2011 à 08:51 sta Personnellement j'utilise celui-ci. Advance Signal Generator Il ne coûte quasi rien (moins de 50 euros) et permet de s'en sortir dans la plupart des cas (sauf en fm dans certains cas car pas de modulation fm ...). De plus, il est super bien construit. Maintenant il y a peut-être mieux dans cette gamme de prix, je ne suis pas non plus un super spécialiste. Stéphane ON4SSC

Sujet : philips b5x43a Nouveau De hidri salah  Le 19-12-2011 à 20:28 sta bonsoir j'ai fini d'avoir une tête FM intacte récupéré d'un autre récepteur (b5x23a)...je l'ai mise en place proprement avec tous les raccordements.A l'essai les lampes ne chauffent pas .J'ai examiné tous les filaments des lampes ,c'est ok.j'ai vérifié le chemin des fils 6.3 volts du transformateur au lampes,c'est ok.j'ai mesuré la tension de chauffage au départ du transformateur :environ 7volts MAIS POURQUOI LES LAMPES NE CHAUFFENT PAS . Est ce que quelqu'un a une idée ? Merci a tous.

Sujet : philips b5x43a Nouveau De tyrell  Le 19-12-2011 à 20:46 sta A priori, certains tubes ne chauffent pas spécialement beaucoup ;) Je pense aux lampes MF par exemple. Par contre si tout se passe bien, les finales doivent être très chaudes ! D'abord vérifier les tensions aux anodes des différents tubes ! Stéphane ON4SSC

Sujet : philips b5x43a Nouveau De hidri salah  Le 19-12-2011 à 20:57 sta d 'habitude quand j’éteins la lumière je vois les filaments de chaque lampes rougir même si c'est très faible !!

Sujet : philips b5x43a Nouveau De tyrell  Le 19-12-2011 à 21:18 sta Ok, ce n'est pas de température dont tu voulais parler mais de filament allumé ou pas ;) Donc, pas de tensions 6,3v aux tubes ? A aucun ?? Si c'est le cas, ça sent mauvais ...

Sujet : philips b5x43a Nouveau De hidri salah  Le 19-12-2011 à 21:23 sta oui pas de tension 6.3 aux tubes par contre a la sortie du transformateur il y en a .

Sujet : philips b5x43a Nouveau De slouptoouut  Le 19-12-2011 à 21:33 sta Un zible a sauté , peut être ? (il y en a parfois, rarement, au secondaires ...) P/S/Z

Sujet : philips b5x43a Nouveau De tyrell  Le 19-12-2011 à 21:38 sta D'après le schéma, je ne vois pas de fusible au secondaire mais il faut que je re-zieute ;)

Sujet : philips b5x43a Nouveau De hidri salah  Le 19-12-2011 à 21:40 sta le fusible de la tension 6.3(10amp) est relié a la masse .j'ai branché une lampe de cadran a la sorti du transformateur elle s'allume .Il y a autre chose plus compliqué je crois.... ça sent un truc bizarre

Sujet : philips b5x43a Nouveau De hidri salah  Le 19-12-2011 à 21:46 sta ...IL y a deux fusibles (1 amp) a la sorti de EZ81 après redressement et l'autre (10amp) qui relie le deuxième fil de la tension 6.3 a la masse.

Sujet : philips b5x43a Nouveau De slouptoouut  Le 19-12-2011 à 22:43 sta Bonjour, bien contrôler la continuité du fusible a l'ohmemètre (pas simplement l'inspecter visuellement, le fil fusible peut parfois être rompu au raz d'un embout et ça peux ne pas se voire !) et bien contrôler le support , qui doit être impeccable et avoir des contacts bien francs (il peut avoir charbonné ou s' être oxydé , et la continuité devient alors mauvaise, ce qui peut encore passer avec de la HT ou le 230V du secteur au prix d'échauffement du support ou de grésillements ... mais avec seulement 6,3V ça peut faire perdre beaucoup de jus au point que les filaments ne chauffent pas !) j'ai eux bien des pannes "a la noix" sur des postes...et même sur un tour à commande numérique ...rien qu'a cause d'un support fusible ! sloup

Sujet : philips b5x43a Nouveau De hidri salah  Le 20-12-2011 à 21:29 sta bonsoir J'ai fini par trouver la panne et tout est rentré dan l'ordre même en FM le poste fonctionne très bien.Il s'agit du fil qui alimente la ECC85 il passe par un petit tube en céramique collé au support de la tête FM.ce tube est cassé et comme le fil est dénudé a cet endroit il touche directement la masse.Et puis j'ai profité pour renforcer toutes les soudures a la masse

Sujet : philips b5x43a Nouveau De omale 13  Le 20-12-2011 à 21:34 sta bonsoir qui cherche trouve

Sujet : philips b5x43a Nouveau De gaston  Le 21-12-2011 à 10:34 sta "il passe par un petit tube en céramique collé au support de la tête FM" ce truc doit etre un http://www.google.fr/#hl=fr&sa=X&ei=TafxTtqFMsLx8QOEvuWlDQ&ved=0CCEQBSgA&q=condensateur+bypass&spell=1&bav=on.2,or.r_gc.r_pw.,cf.osb&fp=acab4750767da5a9&biw=1021&bih=648 http://www.ciel-electronique.com/electronique/fr/Composants-passifs/Condensateur-by-pass-00300-1.html

Sujet : philips b5x43a Nouveau De gaston  Le 21-12-2011 à 10:36 sta si j'inverse c mieux:condo bypass le 2ème a bonne mine

Sujet : philips b5x43a Nouveau De hidri salah  Le 21-12-2011 à 19:28 sta bonsoir je connais les condo bypass.... ce que j'ai décris est une gaine en céramique qui sert d'isolant au fil de chauffage ni plus ni moins

Sujet : philips b5x43a Nouveau De hidri salah  Le 22-12-2011 à 20:01 sta BONSOIR J'ai tord ce sont les restes d'un condo bypass .........Gaston a raison......Gaston a raison...
