| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 24-12-2011 à 10:30 sta |
|
Bonjour,
une petite annonce qui peut intéresser les bricoleurs :
http://www.radioamateur.org/annonces/index.php
lot de 28 scopes CRC, 280  le , ça fait 10 l'un !
perso, pas besoins, mais en se regroupant, ça fait pas cher le scope.
l'état, on ne sait pas...
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 24-12-2011 à 10:31 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 24-12-2011 à 10:32 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De nanar Le 24-12-2011 à 11:54 sta |
|

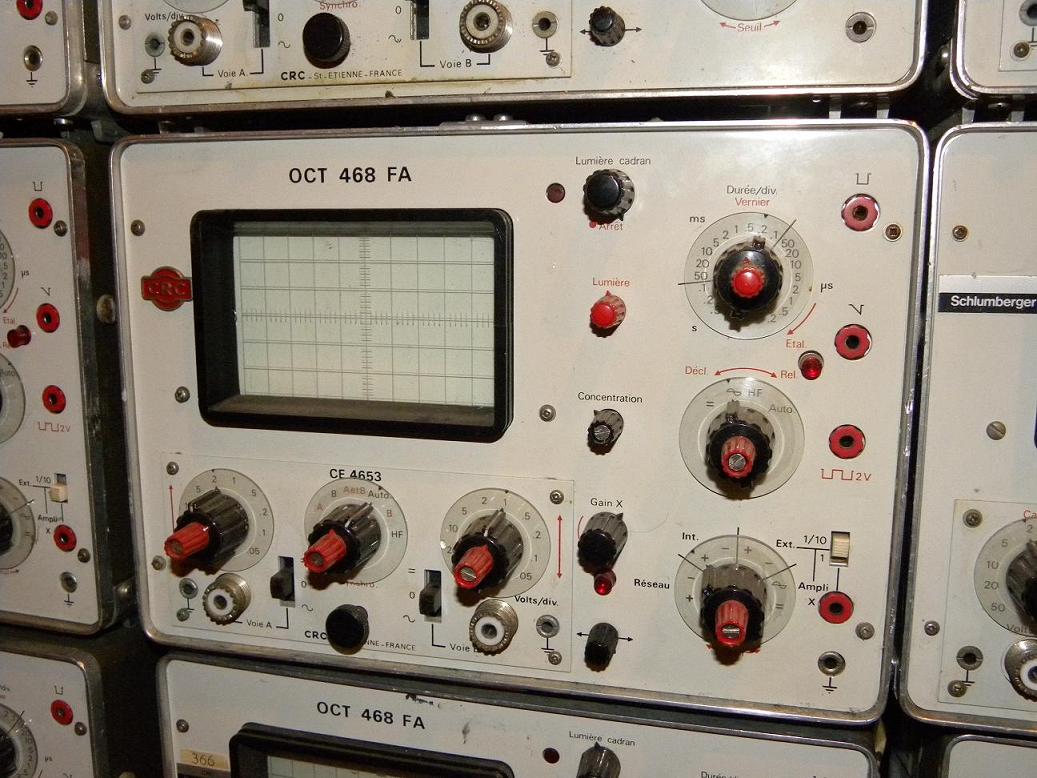

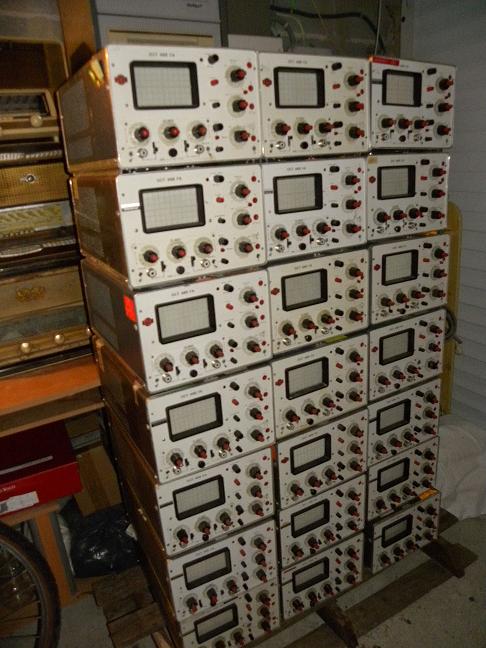

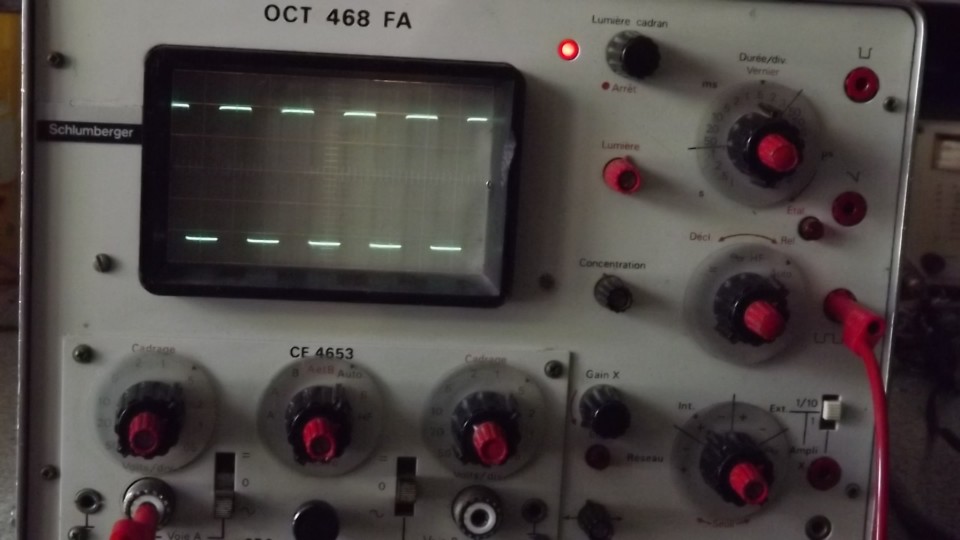

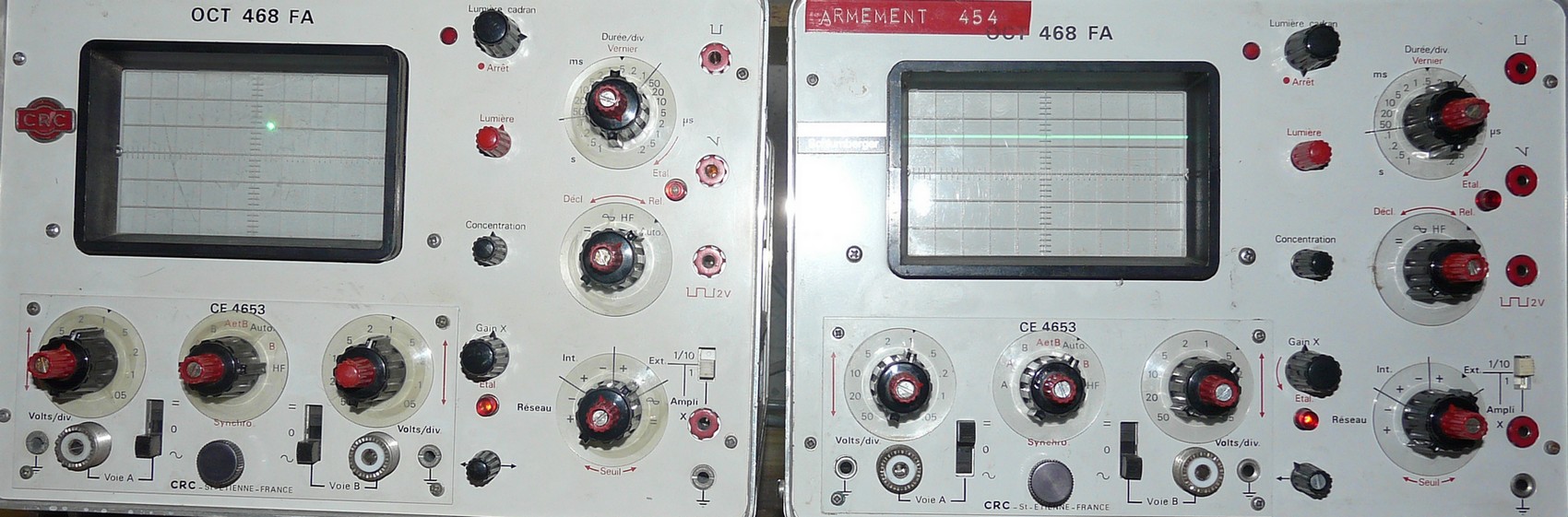

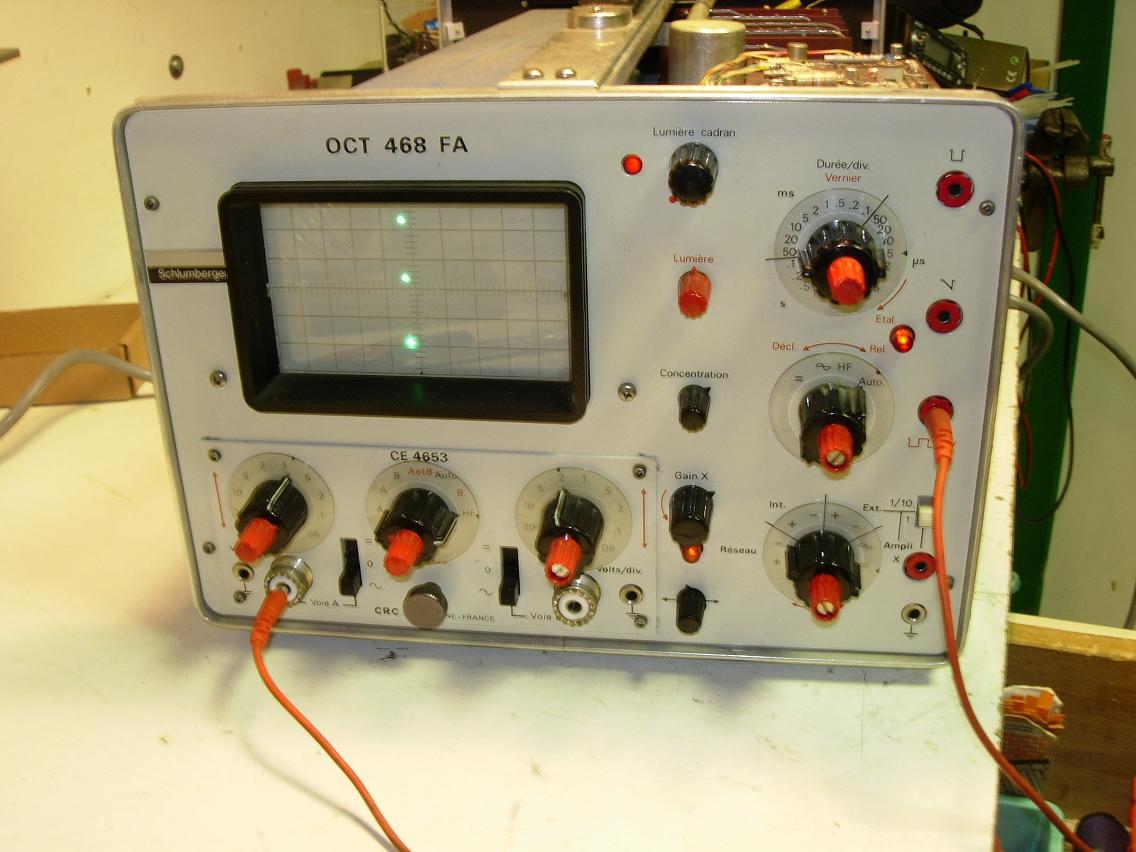

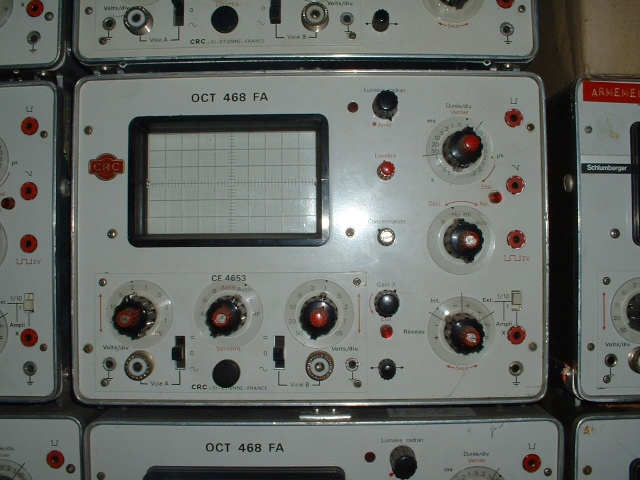

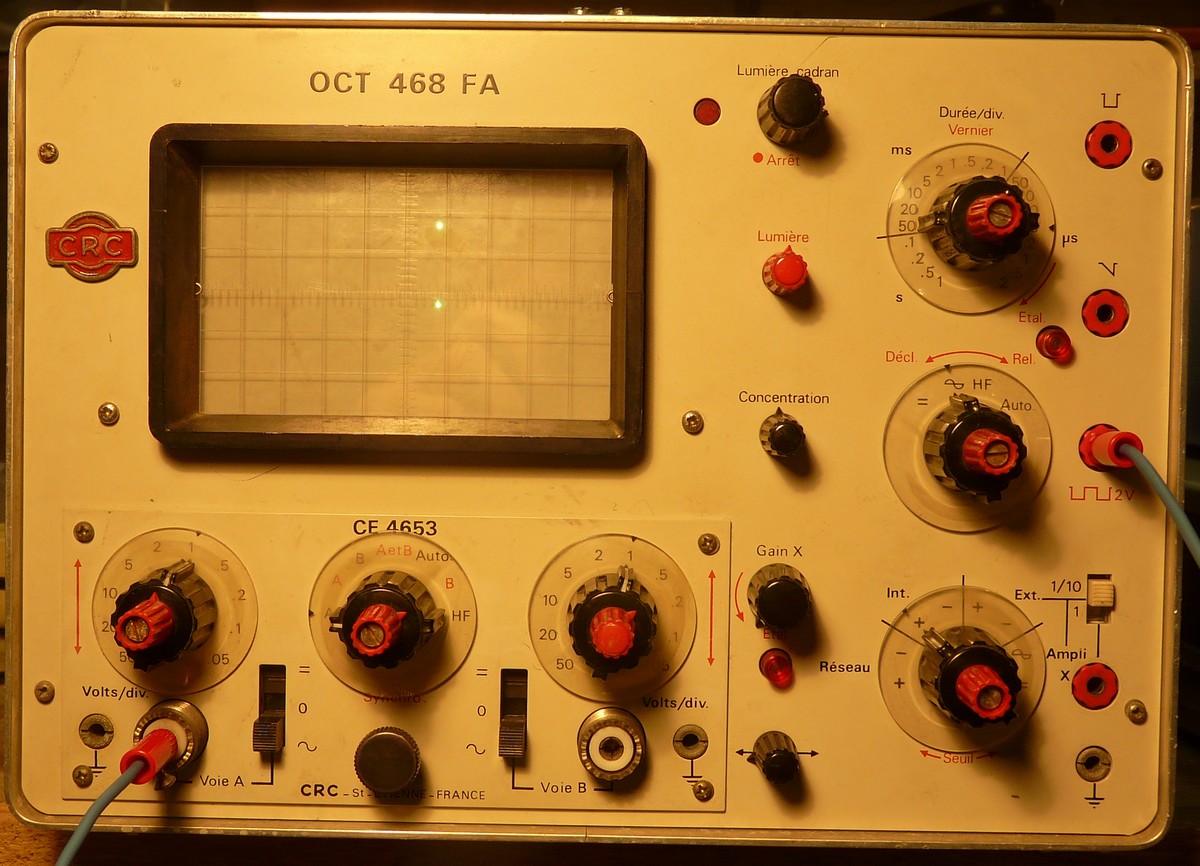

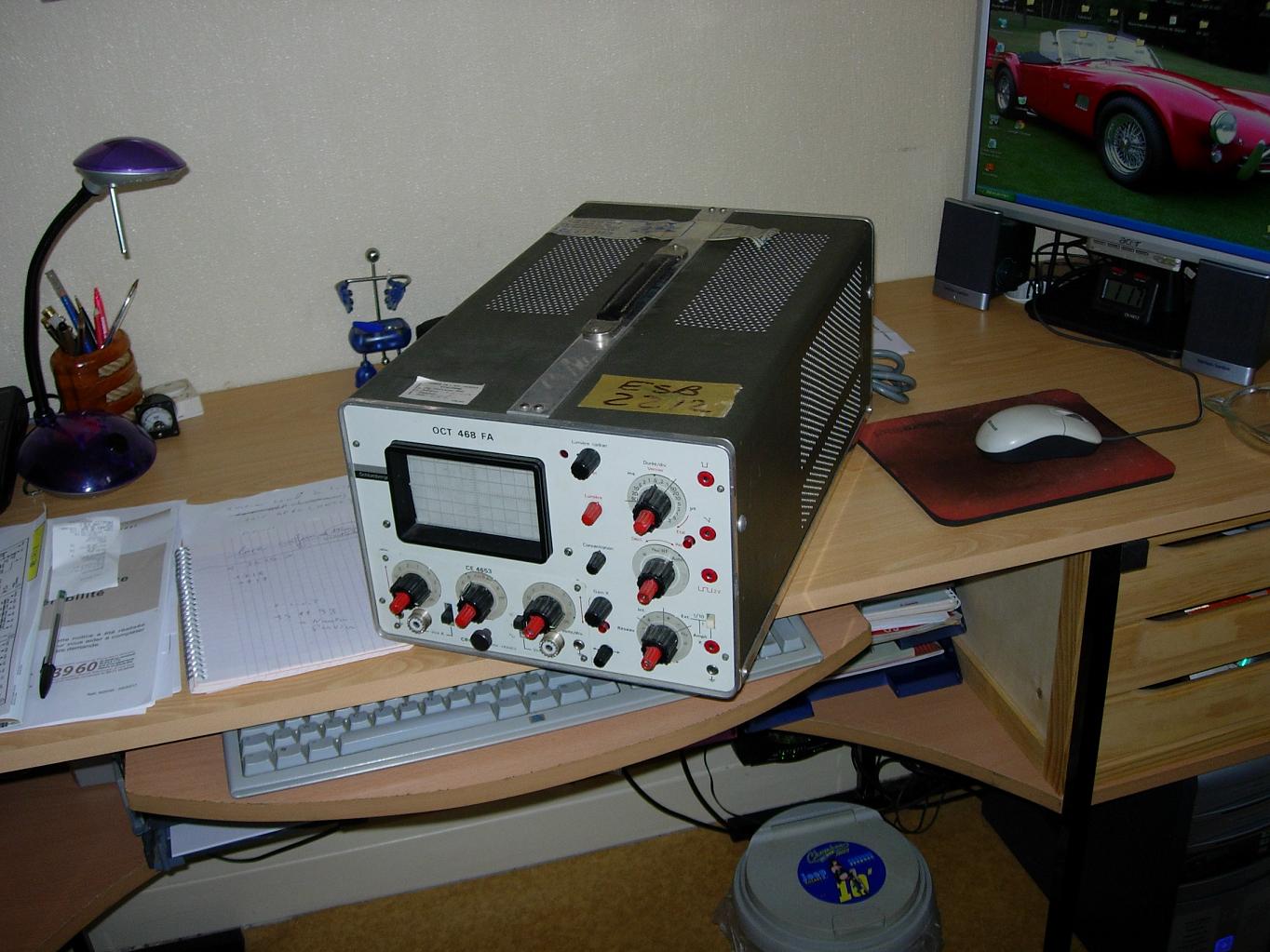

Voici la photo de cette annonce
bon ce n'est pas moi hein !
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De slouptoouut Le 24-12-2011 à 12:09 sta |
|
Bonjour,
impossible de se connecter au site donné en lien !
(tout se passe comme si c'étais de l'intranet et non de l'internet , et comme cet intranet étais sécurisé ...et inacessible a cause de paramètres de sécurité que je ne sais pas gérer ni neutraliser !?)
sloup
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bernard tsfallier Le 24-12-2011 à 12:20 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 24-12-2011 à 13:04 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De nanar Le 24-12-2011 à 13:04 sta |
|
j'avais réussi à l'ouvrir … attention il faut supprimer " http:// "
l'annonce n° 177743 …
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 24-12-2011 à 13:09 sta |
|
Bonjour,
Apparemment c'est un camion entier qu'il a acheté le gars, d'aprés la photo ce sont tous les mêmes.....
Peut-être que collectivement, un acha groupir on aurait un prix.......
A+.
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 24-12-2011 à 13:23 sta |
|
Re,
Le prix à l'air interressant 10 , mais qu'est ce que ça vaut, je n'y connais rien.
De plus le Var (83) moi qui habite Lille........................ ça fait une trotte.
A moins que......?????
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 24-12-2011 à 13:30 sta |
|

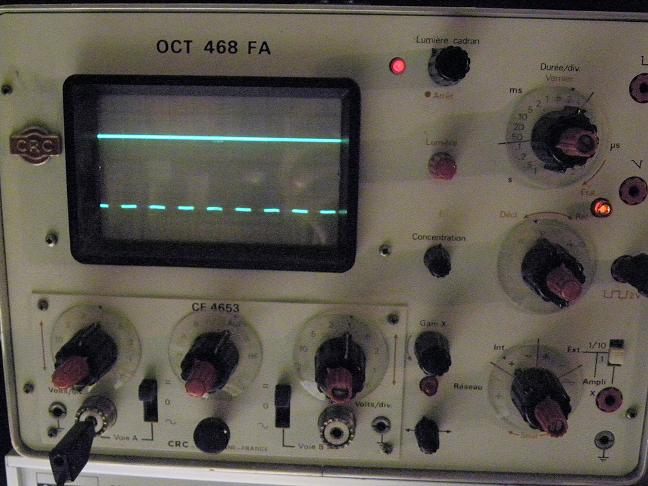

280 E les 28 OTC 468 FA .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 25-12-2011 à 00:14 sta |
|
Bonjour,
j'avais fait un copier/coller, je me demande d'où est venu le http !
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jeanmarie Le 27-12-2011 à 13:25 sta |
|
si les choses se décantent, je suis preneur d'un exemplaire...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 27-12-2011 à 14:07 sta |
|
Bonjour,
A ce prix là si en bon état ou pas Grand chose à faire je suis preneur.
Plus que 26.....
A+
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 27-12-2011 à 15:17 sta |
|
Idem... Si ça se fait
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jeanmarie Le 27-12-2011 à 15:21 sta |
|
alors????????????
on est à 3???????????????
personne d'autre???????????
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De REF18165 Le 27-12-2011 à 15:30 sta |
|
Bonjour
Et un autre si ceci se fait
4 a cet instant,
Au suivant !!!!!!!!!!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 27-12-2011 à 15:38 sta |
|
Bonjour
et un pour moi ,idem,
si ça se fait ,qui fera le facteur ?
Jacques49
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 27-12-2011 à 17:30 sta |
|
Bonjour
Les info sur cet oscillo sont rares ,je n'ai pas trouvé le schéma.
Ce serait un
20 MHz 10 mV avec post accélération de 10 KV
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De nanar Le 27-12-2011 à 20:22 sta |
|

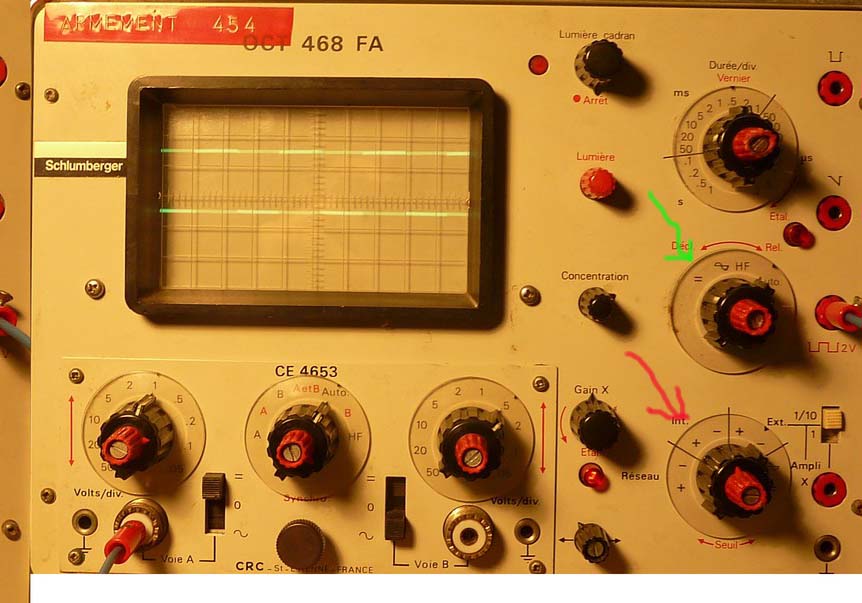

la base de temps semble être 0,2us … double trace …
ou alors j'ai pas bien vu …
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 27-12-2011 à 21:06 sta |
|
un ou deux m'intéressent aussi ....
Cordialement*Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 28-12-2011 à 00:11 sta |
|
un pour moi aussi !
Benoît
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 28-12-2011 à 10:31 sta |
|
Hello...
C'est le OCT 562 qui est un 20 mhz,

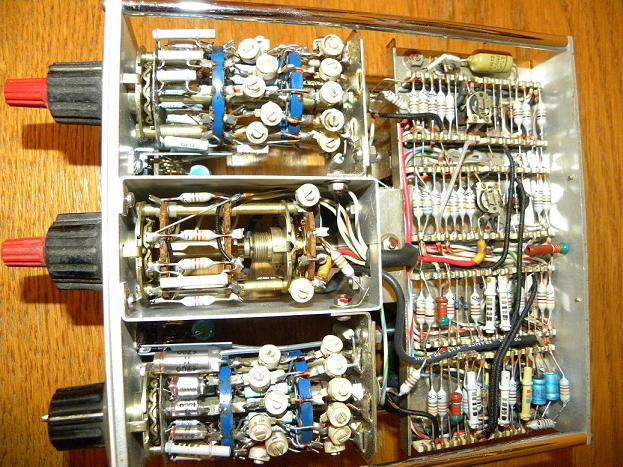

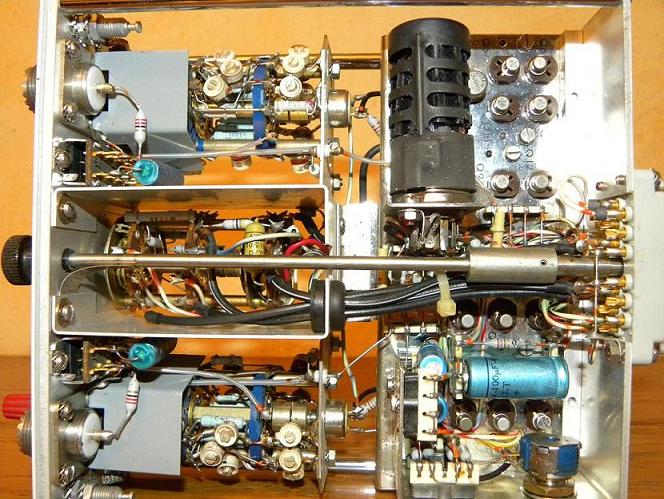

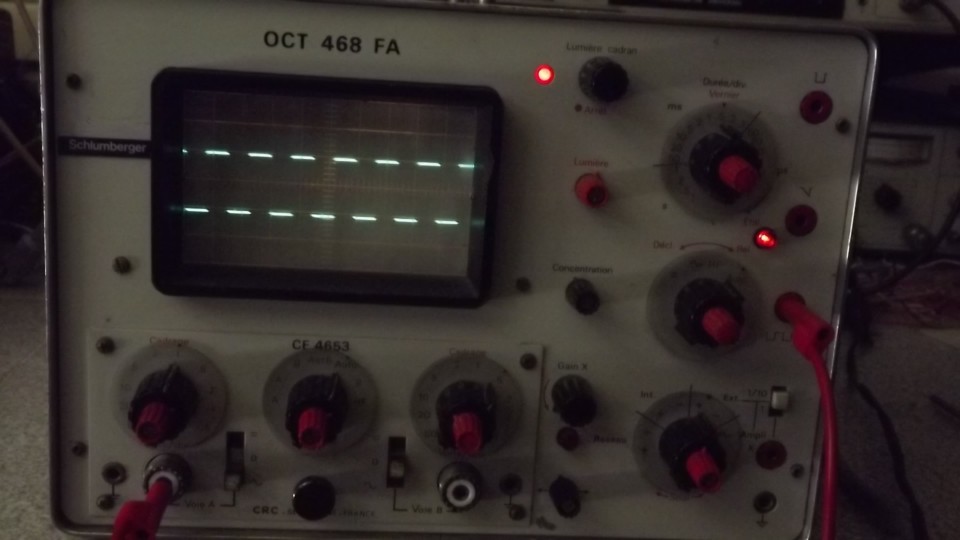

Celui présenté est effectivement un double trace, avec un petit tiroir.
Avec une BT à 0.2 µs ce serait plus cohérent avec les 5 mhz que j'ai vu quelque part....

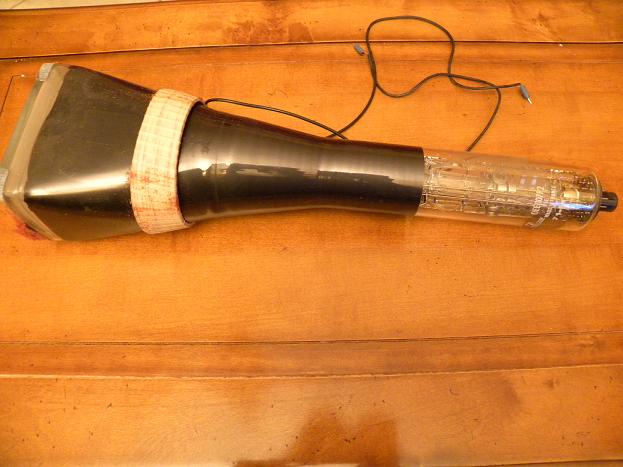

Presque tous les tubes rectangulaires ont une post accélération,
Sinon ils ne sont pas inintéressants, 10 roros ce n'est même pas le prix des boutons Elmo.... maintenant à savoir si le vendeur accepte de diviser son lot, et de s'occuper de l'expédition. Comme d'hab' le port risque de coûter plus cher que les appareils.
Ce sont des appareils orientés éducation, et ils sont très valables pour débuter en oscilloscopie pour la BF et les MF AM.
Bonne chance à ceux qui en veulent . Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 28-12-2011 à 12:12 sta |
|
coincoin
http://www.leboncoin.fr/materiel_professionnel/269534826.htm?ca=18_s
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 28-12-2011 à 22:23 sta |
|
Peut-être qu'il est possible de negocier une partie du lot ? ![[:??:]](s11.gif)
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 28-12-2011 à 22:37 sta |
|
Si j'aurais su j'aurais attendu...
C'est le prix que j'ai payé pour en avoir un seul! ![[:Hi:]](s12.gif)
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 28-12-2011 à 23:43 sta |
|
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 29-12-2011 à 00:11 sta |
|
10 au lieu de 180, ça me parait être un pas trop mauvais deal
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 29-12-2011 à 09:44 sta |
|
Tiens c'est pas trop loin, je vais peut-être aller remplir la remorque...
Je te tiens au courant Paul, éventuellement je t'en mets un de coté, je passe régulièrement à Grasse.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 29-12-2011 à 12:06 sta |
|
Volontiers
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 29-12-2011 à 12:16 sta |
|
Hello...
Oh yes, d'après la pub Beric c'est un 2X25 . Très intéressant à ce prix.
Mille escuses, je l'avais vu ailleurs (Ebay) comme un 2X5. Le tiroir se trouve seul (nommé commutateur !) . Je n'ai pas vu de commandes alt et chop, c'est peut être un bicanons....
Bonne chance Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 29-12-2011 à 12:39 sta |
|
C'est un bon appareil globalement ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 29-12-2011 à 17:30 sta |
|
Hello...
oui, il est certainement surtout robuste comme tous les CRC. Je ne connais pas particulièrement ce modèle, mais comme tous les appareils étudiés pour l'éducation il est conçu pour résister à un maximum de fausses manipes.
Si c'est un bicanons c'est encore mieux, c'est un peu comme si on avait 2 scopes indépendants.
Et un 25 mhz c'est bien et suffisant pour la quasi-totalité de nos bidouilles.
Encore une fois bonne chance.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De nanar Le 29-12-2011 à 17:52 sta |
|
il n'y a qu'un bouton pour la BdT …
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 29-12-2011 à 18:16 sta |
|
Yes, mais la base de temps est souvent commune. J'ai travaillé en stage avec des Philips (3360 ?? Sais plus.....) vrais bicanons mais il n'y avait qu'une seule BT. (et probablement un seul jeu de plaques horizontales)
Bon, il faudrait en avoir un dans les pattes. Laissons faire celui qui n'habite pas loin.
Amitiés Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 29-12-2011 à 21:26 sta |
|
Bonsoir,
"Celui qui n'habite pas loin" a d'abord contacté le vendeur. Il s'avère que celui-ci ne veut pas scinder le lot compte tenu du prix.
Si d'autres personnes sont intéressées et qu'il y a un nombre suffisant, peut-être acceptera t-il de faire un plus petit lot. Je peux garder le matos un certain temps mais pas trop non plus.
Ce que je crains c'est que quelqu'un n'achète le lot pour les revende à l'unité. C'est pourquoi il faudrait aller assez vite.
Apparemment, le stock provient de l'armée de l'air et certains possèdent encore une pastille d'un passage en calibrage assez récent...
Alors dites moi combien vous en voulez !!!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 29-12-2011 à 21:52 sta |
|
bonsoir a tous
salut PHIL deux pour moi
a+ omale 13
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 29-12-2011 à 21:54 sta |
|
Bof!
S'il n'en reste plus qu'un je serai celui-là...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 29-12-2011 à 22:27 sta |
|
j'en veux bien un deuxième !
Benoît
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 29-12-2011 à 22:41 sta |
|
Bonsoir ;
il fauderait savoir le cout du transport ? Combien seront nous d'acheteurs sur Lyon ?. à supposer qu'ils fonctionnent tous . Si oui , 1 ou 2 .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jeanmarie Le 29-12-2011 à 23:06 sta |
|
Bonsoir tout le monde, il me semble qu'il connaître le poids de cet appareil pour en déduire le prix du port. Ensuite que tout le monde convienne d'un prix comprenant le prix du matériel + le port + un dédommagement pour la personne qui se chargera de l'achat et des expéditions. Qu'en pensez vous?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jeanmarie Le 29-12-2011 à 23:35 sta |
|
Bonsoir tout le monde, il me semble qu'il faudrait connaître le poids de cet appareil pour en déduire le prix du port. Ensuite que tout le monde convienne d'un prix comprenant le prix du matériel + le port + un dédommagement pour la personne qui se chargera de l'achat et des expéditions. Qu'en pensez vous?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 30-12-2011 à 00:03 sta |
|
Ca me semble une bonne idée. Merci Phil...
Je suis dans le coin aussi (j'ai failli contacter le vendeur) mais malheureusement il me serait impossible d'en stocker plusieurs... Désolé.
Phil, si je peux faire quoi que ce soit de non encombrant...
Paul.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 30-12-2011 à 00:04 sta |
|
Tu fais le chèque, c'est pas encombrant!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 30-12-2011 à 09:45 sta |
|
Bonjour,
Ce sont de oscillos à lampes ou à transistors et CI ces bestioles ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 30-12-2011 à 09:49 sta |
|
vu la pub de Janvier 93, je crois que j'ai la réponse ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Michel 87 Le 30-12-2011 à 11:49 sta |
|
Bonjour,
1200F en 1993, 10 aujourd'hui, après ça, on dira que tout augmente !
Bon, je sors
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 30-12-2011 à 18:16 sta |
|
Bonjour
moi j'en prendrai 2 avec remboursement (par avance) du prix du port par transporteur et de l'emballage et de la main d'oeuvre pour celui qui se charge d'expédier.
Cordialement
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 30-12-2011 à 18:20 sta |
|
le plus économique je crois étant de confier l'ensemble des colis à un transporteur.. mais il faut des cartons, du scotch... et du temps .... je suis sur Marmande .. si je peux aider....
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 30-12-2011 à 19:00 sta |
|
Tiens Julien, tu dois connaitre Aiguillon alors.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 30-12-2011 à 20:27 sta |
|
Bonsoir,
L'opération est lancée, je vous tiens au courant deuxième semaine de janvier.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 30-12-2011 à 21:10 sta |
|
Bonsoir,
Je suis aussi intéressé par deux oscillos si ce n'est pas trop tard.
Je précise que je suis sur Caen en Normandie.
jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 30-12-2011 à 21:19 sta |
|
Ouais mais çà pourra encore "débarquer" là-bas!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 30-12-2011 à 21:22 sta |
|
On savait que Caen était en Normandie! C'est un pléonasme.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 30-12-2011 à 21:39 sta |
|
Nickel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 30-12-2011 à 21:57 sta |
|
Bon, je ne suis pas tout à fait sur Caen mais 15 km au sud, c'est un peu plus proche...

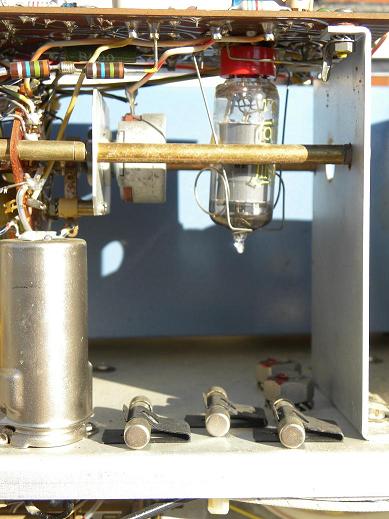

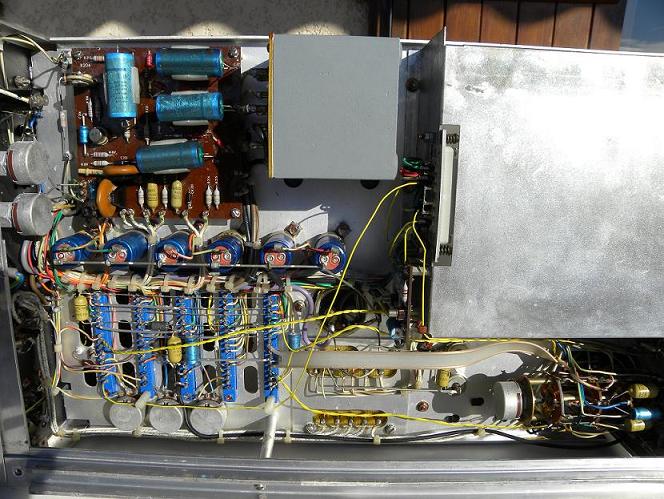

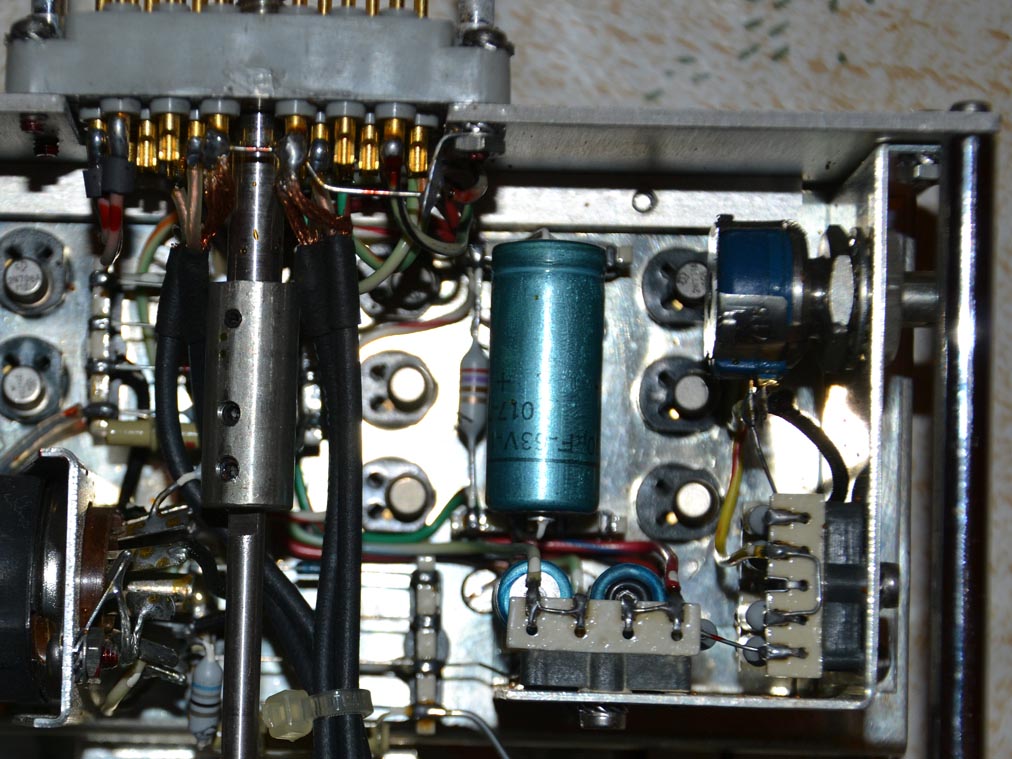

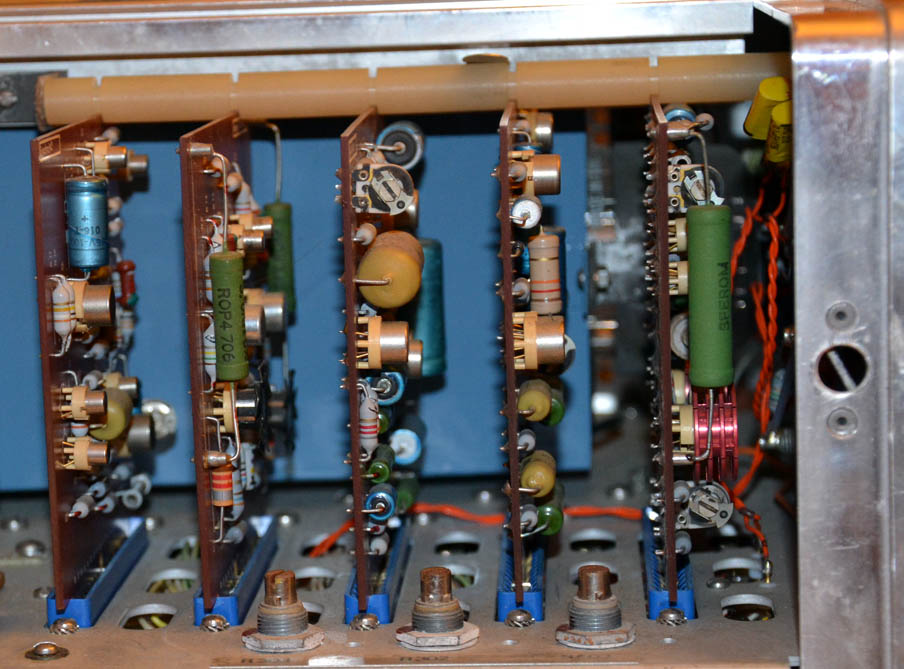

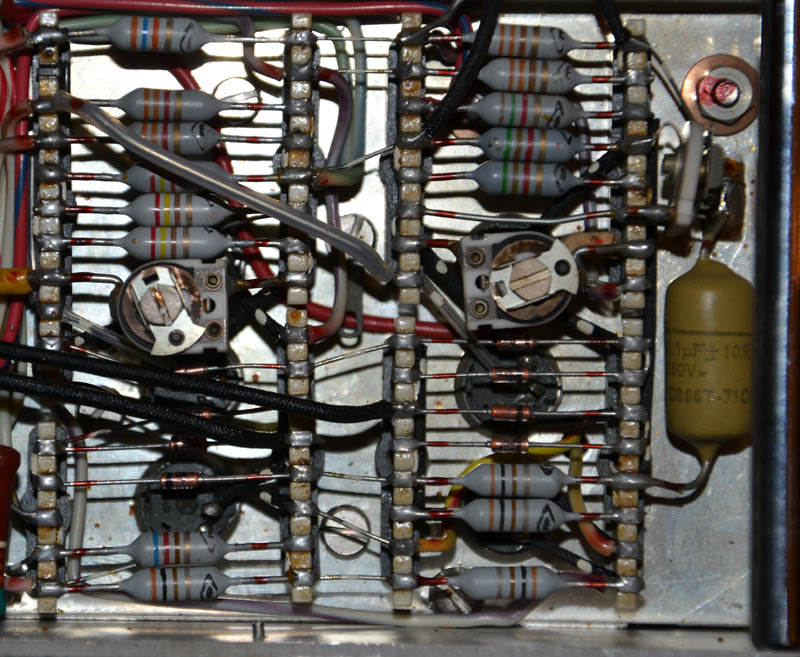

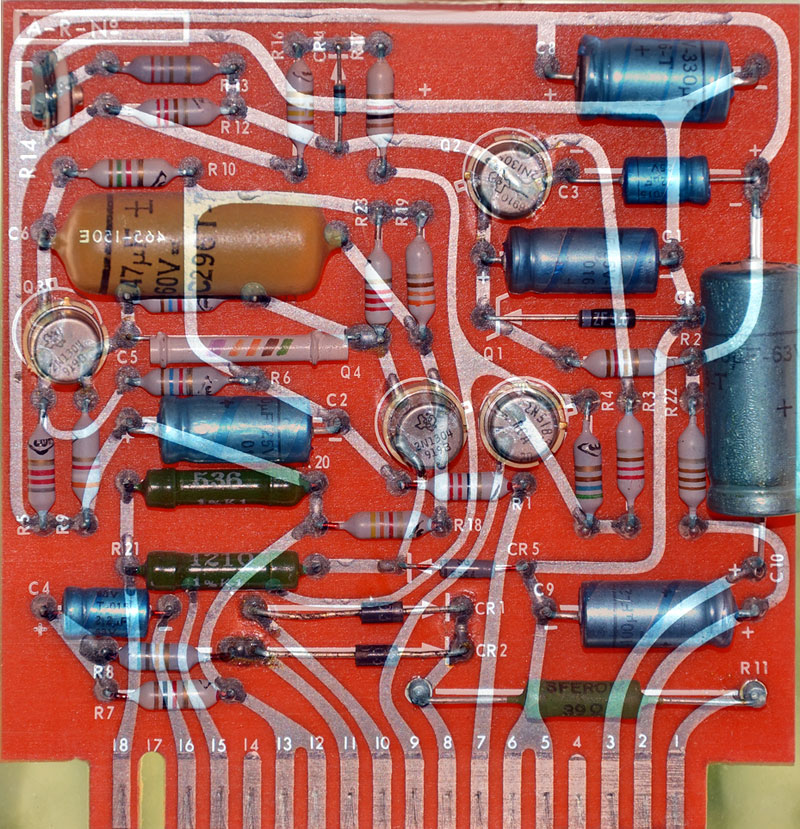

J'ai trouvé cette adresse qui montre un oscillo de la même marque, le OCT 568 M.
On voit l'intérieur, cela a l'air d'être bien soigné.
http://www.hfc-audiovisuel.com/details.php?id=185
Sur http://www.hfc-audiovisuel.com/produits.php?cat=3
ils parlent de 35.00 de port pour l'envoi.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 30-12-2011 à 22:14 sta |
|
moi je suis à Bruxelles,
mais je n'ai pas de problème à me déplacer dans le " Nord " si quelqu'un veut bien héberger 2 oscillos quelques jours !
Benoît
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 30-12-2011 à 22:23 sta |
|
Je ne voudrais pas lancer une question qui fâche, mais les oscillos seront-ils testés avant la livraison ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 30-12-2011 à 22:32 sta |
|
Vu le prix on s'en fout, pourquoi pas demander un bulletin de garantie!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 30-12-2011 à 22:59 sta |
|
S'il y en a en trop autant choisir les meilleurs
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De slouptoouut Le 30-12-2011 à 23:55 sta |
|
Oui, c'est sur que, vu le prix , même si ils sont s'coués ,on peut récupérer le cordon secteur (rien que ça , et c'est bête à dire , au détail , ça vaut 4 à 5 euros ) et se servir des 5 à 10 kg de scope pour remplacer les disques en fonte utilisés pour lester le pied du parasol (le parasol ...Accessoire tres utile pour la Saint Sylvestre )
Sloup
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 30-12-2011 à 23:56 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 31-12-2011 à 15:38 sta |
|
Quid du test avant livraison.
Heu, le jour J, compte tenu du nombre, je me contenterai de les charger. Probablement que le seul critère à ce moment là sera l'aspect extérieur...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 31-12-2011 à 17:01 cms |
|  |
bonjour a tous
bonjour PATRICK
vous utiliser des parasol dans votre région
omale 13
| |
|
|
| Sujet : c'est pas du CRC c'est du Weider ! Nouveau | De slouptoouut Le 01-01-2012 à 13:07 sta |
|
Bonjour,
oui, un parasol une nuit de St Sylvestre pluvieuse ...Mais en guise de parapluie , pour charger ou décharger la sono, les lumières, et le pont d'éclairage dans la bagnole
(désolé ; je n'ai pas eu l'idée de photographier le parasol mouillé )
Ensuite, on enlève le parasol , on le range, et on emmène les pieds de parasol (simple pied en croix , en tube carré, donc léger...) dans la salle des fêtes , pour s'en servir de pied de mât pour le pont d'éclairage devant ma sono ...
Et , pour caler et lester les pieds , a défaut de scope CRC (ou mieux de scope Tektro 545 ! ) qui aurai pu servir a dépanner la sono (un scope lors d'une St Sylveste , ça peut être utile ...sauf que là , elle n'est pas tombé en panne) j'ai mis les barres de muscu en guise de mât , les spots au sommet, et les disques à la base...
sloup
| |
|
| Sujet : c'est pas du CRC c'est du Weider ! Nouveau | De slouptoouut Le 01-01-2012 à 13:18 sta |
|
Apres , on a mis en marche la sono, les lumières (et prévu des bougies, emmené par un copain, pour la déco, ou pour le coup de la panne d'électricitée ...) et puis les laser et la fumée (apres quoi tout étais embrumé au point que l' APN ne sache plus quoi faire !) et on a débouché, et consommé divers breuvages
A la fin ( ça a duré jusqu'a 5h du mat ) On a arrété de passer "La danse des canards" et autres truc de ce genre ..Pour passer du Rossini (qui, ai passage, rendais bien , une sono bien réglé diffusant de la musuque classique , peut procurer une écoute assez fidèle !) on on a rallummé les tubes fluorescents de la salle (sans les "tilts" de starters...ils ont des ballasts électroniques) ...Et j'ai remonté les disques en fonte sur les barres , pour proposé aux fétards encore présent de les utiliser (ça aurai pû être une idée pour faire passer les exces du réveillon ...Mais bien entendu personne n'a daigner les lever )
sloup
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De slouptoouut Le 01-01-2012 à 13:23 sta |
|
Entre temps, une autre bande de copains s'est jointe a la fête , apres avoir fété ça ailleurs ...jusqu'au mutisme de leur ampli
(peut être ont il réussi à le faire griller )
Du coup, c'est plutôt eu qui aura eu besoin d'un scope CRC OCT468 FA

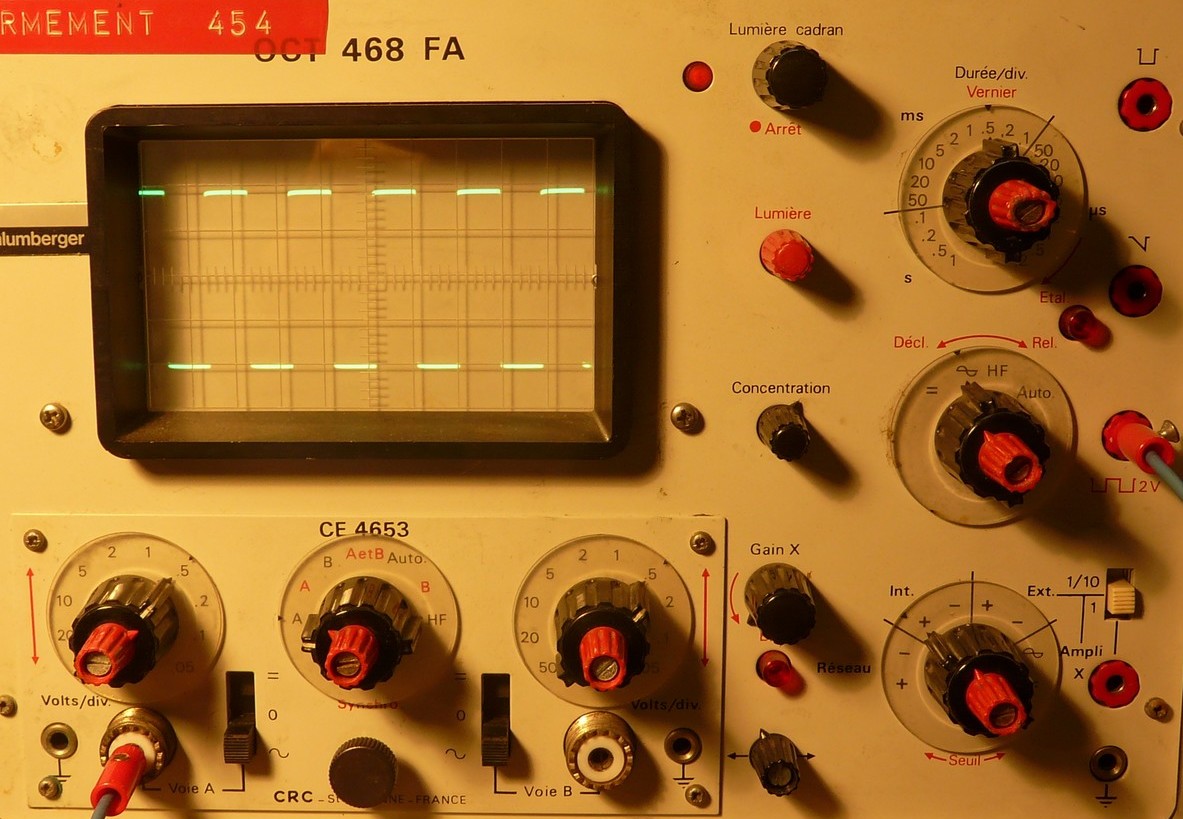

(ça veut dire quoi le "FA" ? comme "fa"? "fa dièse" )
bon, pour recentrer le sujet, qui qu'en veut pour 2012 , de ces scopes ?
Bone année
sloup
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 01-01-2012 à 14:04 sta |
|
On attend le poids de 1 , et s'ils "marchent" .Je pourrai ( peut ètre ) en ramener sur Lyon Livraison sur ::: Ondes Expo ;; Tullin à la date de la Bourse ;; Ambérieux , Bourg en Bresse , mini 10 , avec participation aux frais ( GazOil .80 ) .
port PTT: 5kg: 10.95 ;;;;; 7kg:12.95 ;;;; 10kg:15.95 ;;;;; 15kg:18.20 ;;;;; 30kg: 24.90 euros .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 01-01-2012 à 14:50 sta |
|
====> Et s'ils "marchent" ! Cela signifie-t-il que je risque de me retrouver avec du matos sur les bras ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 01-01-2012 à 16:16 sta |
|
bonjour et meilleur voeux a tous
PHIL pour moi pas de problème
je vous paye d'avance si vous voulez
et je viens le prendre ou vous m'indiquerai
a + et bonne fin de journée
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jeanmarie Le 01-01-2012 à 16:19 sta |
|
mais au fait????????????????
ils sont encore en vente ces oscillos?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 01-01-2012 à 18:07 sta |
|
Bonjour,
Si l'achat se fait, il serait bon de faire une chaine remontant vers le nord ou d'autres destinations.
Si on le fait par bons successifs en voiture on va économiser le port, sauf si le prix du port revient moins cher que l'essence du voyage, off course...
A partir de là chacun pourra voir combien d'oscillo emmener
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 01-01-2012 à 18:08 sta |
|
Bonjour, et Bonne Année , D'après l'annonce , ils fonctionnent , mais seraient à réviser . Je n'en connais pas plus .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 01-01-2012 à 18:17 sta |
|
D'après le vendeur Max sur LBC ; un Oscillo pèse 12.6 kg ; 18 sont déjà vendus , il attend comfiration pour 8 autres .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 01-01-2012 à 22:03 sta |
|
Houlà, ça se goupille pas top.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jeanmarie Le 01-01-2012 à 23:37 sta |
|
mouaiiiiiiiii
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 02-01-2012 à 16:37 sta |
|
Salut,
Si ça se fait, j'en veux bien 2, j'habite vers Grenoble... Paiement d'avance si besoin.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 02-01-2012 à 18:23 sta |
|
Bonjour et meilleurs Voeux à tous,
Je ne sais pas (encore) manier l'oscillo. mais je peux me soigner.
J'avais dit qu'un m'aurait interessé, le problème est que s'il faut les réviser n'y connaissant pas grand chose j'aurai de la difficulté à détectecter et à réparer seul, mais.... je suis toujours partant.
Le tout, c'est qu'aucune pièce maitresse ne soit H.S. "écran catho ou autre du même gabarit".
Il faudrait récapituler combien en prenne ferme, je suis libre 2éme quinzaine de janvier, disons région parisienne juque Lille, quitte à diviser le G.O. en n.
Au fait........ aura t-on la doc ou pas ?? very importante (PDF..??..)
Donc pour ma part ferme = 1.
A+.
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De slouptoouut Le 02-01-2012 à 18:57 sta |
|
Bonjour, et bonne année 2012
Attention : la plupart des pannes d'oscilloscopes , surtout si elle se traduisent par l'absence de spot ...Nécessitent souvent de disposer d'un autre oscilloscope pour dépanner son oscilloscope
Sloup
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 02-01-2012 à 19:23 sta |
|
Et si l'oscilloscope pour dépanner est en panne, il en faut un troisième, pas en panne, sinon un quatrième en état de marche pour réparer le troisième, sinon ...
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 02-01-2012 à 19:50 sta |
|
Hello...
Dans "les tontons flingueurs" au tout début...
"Tâchez au moins qu'elle ne soit pas en panne ce coup ci....
Quoi donc, m'sieur Fernand ??
La dépanneuse...."
Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 02-01-2012 à 20:16 sta |
|
Bonsoir,
Voici la liste que j'ai retenue au moment où je disais que l'opération était lancée. Pour le reste, je ne promets rien tant que le matos n'est pas récupéré...
jeanmarie
Ilex.
Paul
REF18165
jacques49
Julien
Benoît
omale 13
Toto
guyguy
julienbeta
Jean Brunet
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Tésèsèfe.56 Le 02-01-2012 à 20:35 sta |
|
Bonjour à tous et bonne année.
Pour répondre à François :
"De fdevlos Le 30-12-2011 à 09:45
Bonjour,
Ce sont de oscillos à lampes ou à transistors et CI ces bestioles ?"

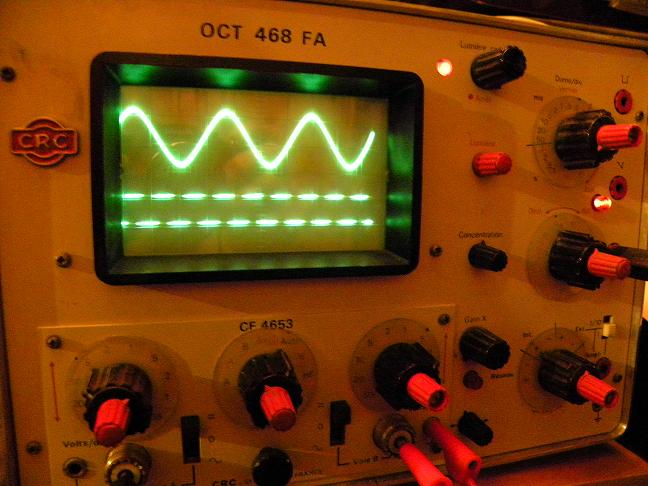

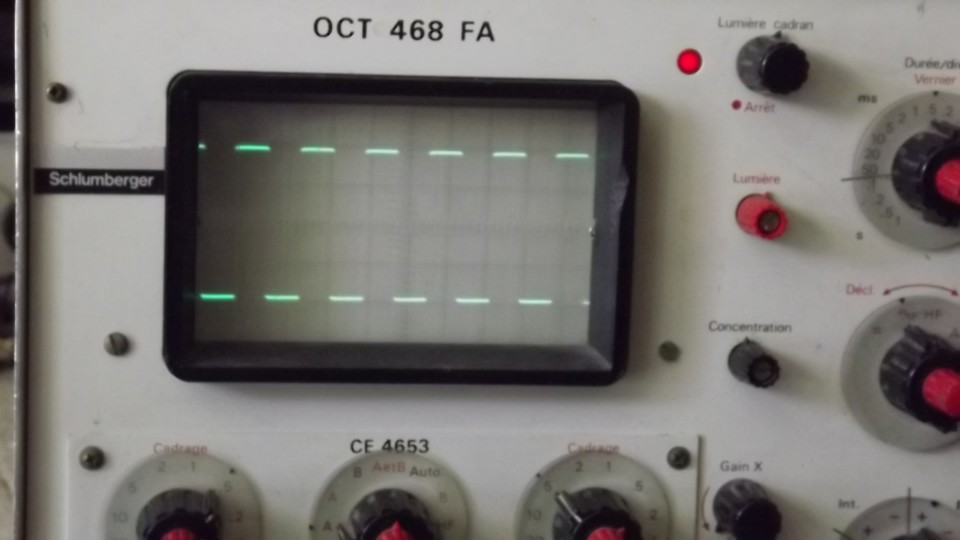

Les deux mon général ... j'en possède un depuis plusieurs années que javais acheter 500 francs à l'époque.
C'est un appareil très soigné.
Comme le mien commence à fatigué, j'ai ouvert que le tiroir en-dessous l'écran et j'y ai compté 13 transistors et une lampe E188CC.
j'ai contrôlé quelques résistances au pif et en effet quelques unes ont dérivées.

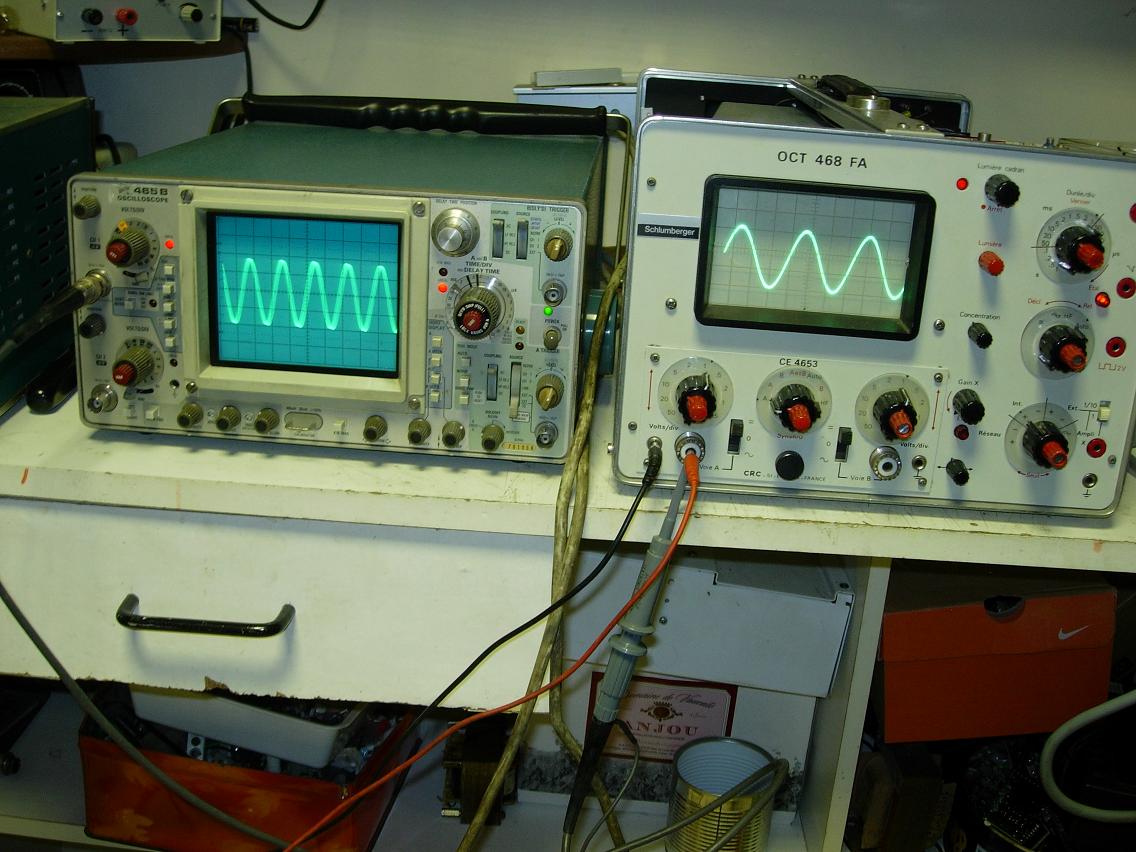

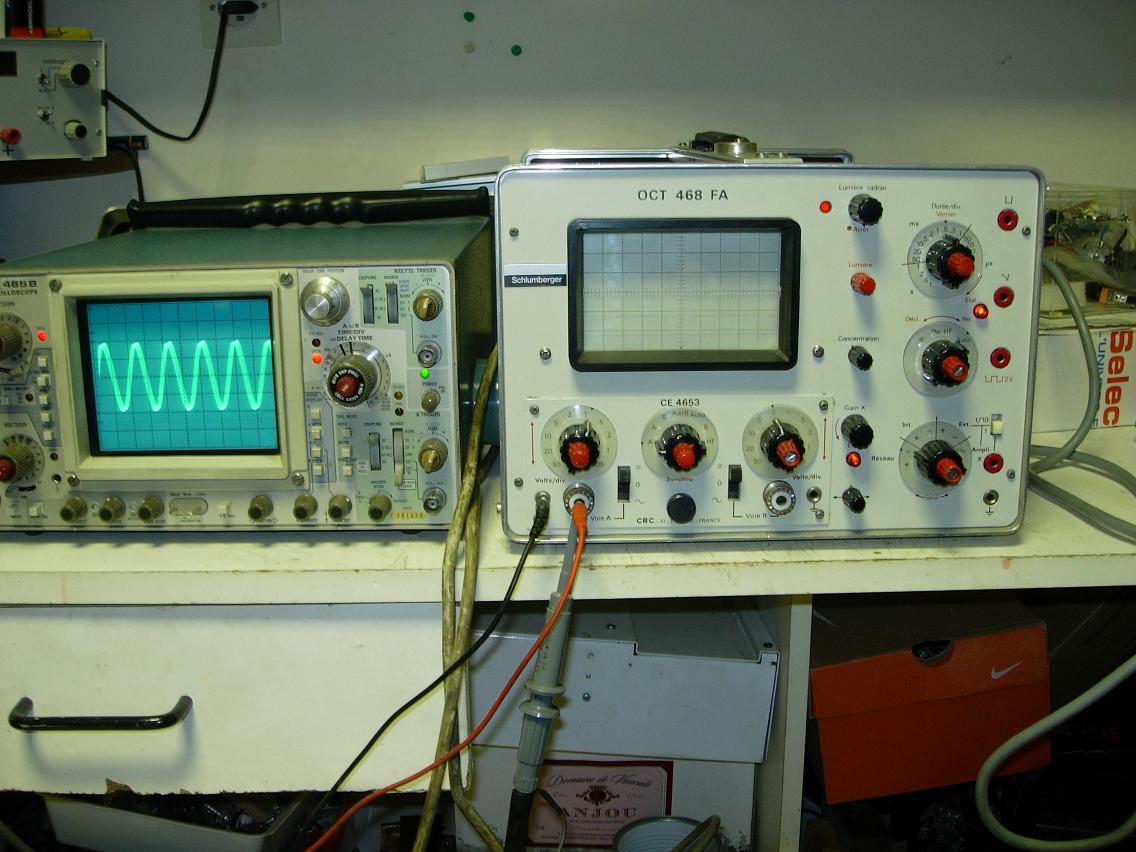

Pour le mien il y a une plaque qui le date de ...1971
I porte la marque CRC/Schlumberger.

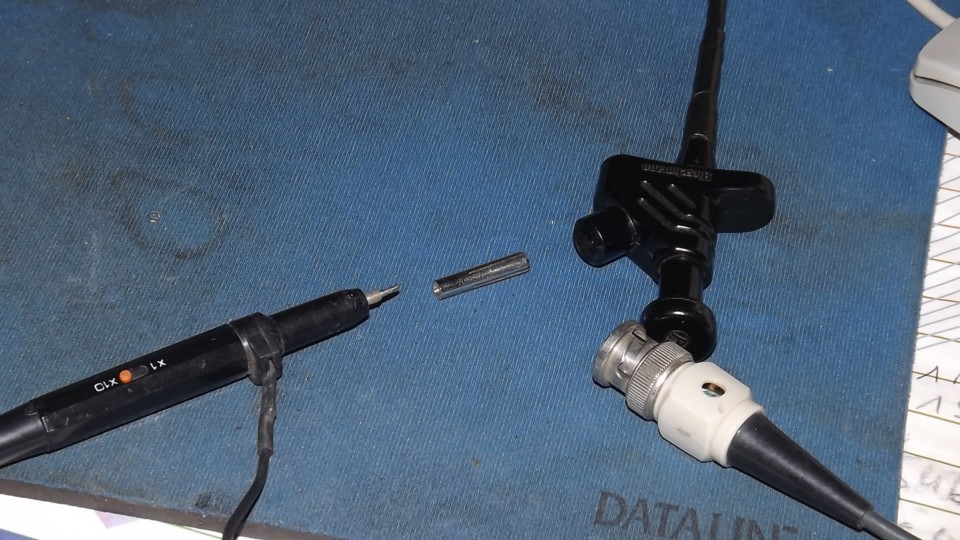

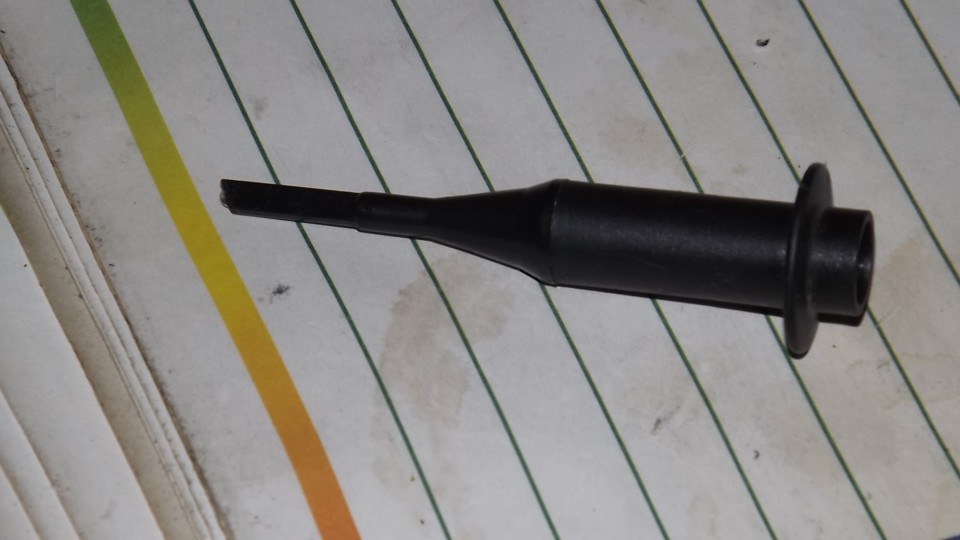

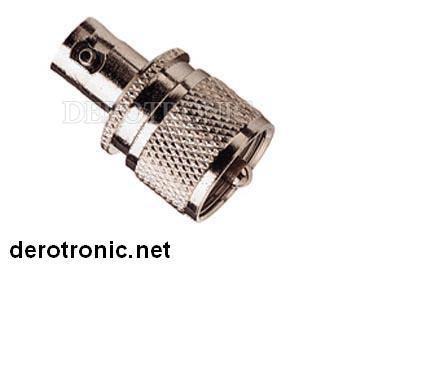

Attention pour les sondes il vous faudra un adaptateur PL/BNC avec la partie PL courte, sinon l'adaptateur ne va pas à fond, d’où mauvais contact.
Je n'ai jamais trouvé de doc dessus, pas de notice d'utilisation et pas de schéma ...![[:ouin:]](s10.gif)
Je n'ai jamais trop su m'en servir mais je suis en stage ou je pourrais apprendre ...
Bonne soirée à tous.
Pascal.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 02-01-2012 à 21:52 sta |
|
Je résume : 18 vendu, (mais pas à qq d'ici ??? ) . 6 réservés ( mais sans chèque ) , reste 4 à achèter , mais il faut envoyer un ccp de réservation pour les avoir .
Ces 4 là , on peut les laisser aux personnes de la région ? .
LBC 269.534.826
Si personne ( d'ici ) n'a envoyé de ccp de réservation , vous n'aurez rien .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 02-01-2012 à 21:52 sta |
|
je confirme OK pour moi 2x
surtout si on peut s'organiser pour le transport !
Benoît
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 02-01-2012 à 21:59 sta |
|
Question : es-que qq'un a envoyer un chèque , sinon on rève ! .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 02-01-2012 à 22:09 sta |
|
Donc , il en reste 4 de dispo , prenez contact avec le vendeur et envoyer un chèque .
FIN .
Teckro 7854 à 150 E sur LBC (31700)
170.112.900.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 02-01-2012 à 22:12 sta |
|
bonsoir
je veux bien envoyer un chèque :à quel nom, quel montant, puis-je être utile dans la chaine de transport car je suppose qu'il faut s'organiser et ne pas laisser la même personne faire tout le boulot,je suis à Angers ,qui est par là ?
jacques49
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 02-01-2012 à 22:53 sta |
|
Merci Pascal pour l'info.
Ca en fait un appareil d'autant plus intéressant.
Ils sont partis comme des petits pains visiblement ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 02-01-2012 à 22:56 sta |
|
à Jacques49 : il faut aller sur " Le Bon Coin " le N° : 269534826 et s'arranger directement avec le vendeur ;
Je ne fairai plus rien , vu qu'il reste que 4 oscillo a achèter ,
et que personne sur le forum a envoyé de chèque au vendeur .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 03-01-2012 à 05:42 sta |
|
Bonjour,
Je vous ai dis plus haut que l'opération était lancée, donc c'est moi qui ai réservé les 18. Sauf que tant que je n'ai pas vu et chargé le matos, je ne garantis rien.
Voilà pourquoi, j'ai demandé au début de bien vouloir patienter jusqu'à la semaine prochaine.
Allez, je pars bosser, bonne journée !
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 03-01-2012 à 10:25 sta |
|
merci Phil,
tout espoir n'est donc pas perdu!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 03-01-2012 à 15:51 sta |
|
OK, merci Phil.
Si tu peux me rajouter dans la liste pour 2 appareils, ce serait sympa. J'ai vu qu'il y avait guyguy sur Lyon, on peut s'arranger.
Merci, A+
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 03-01-2012 à 17:16 sta |
|
Bonsoir,
Le problème Jean Marc, c'est que pour l'instant les 18 que j'ai réservés sont déjà destinés à la liste au-dessus. Il fallait faire vite, sachant aussi que certains en veulent plusieurs.
Je verrai sur place si je peux en prendre plus puisqu'il doit en rester 4.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 03-01-2012 à 18:12 sta |
|
Phil , vous habitez dans quel région ou ville ? .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 03-01-2012 à 18:18 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 03-01-2012 à 22:44 sta |
|
OK, merci Phil, faites au mieux...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 03-01-2012 à 22:58 sta |
|
Ce serait peut-être mieux d'envoyer son chèque à Phil, non?
Si c'est OK, tu le dis, tu donnes ton adresse aux interessés et je te l'envoie de suite.
Bien sûr, plus tard, il restera aussi à payer le port.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 04-01-2012 à 19:31 sta |
|
Récup, prévue samedi.
Pour Jean Marc, ce sera peut-être possible...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 04-01-2012 à 22:15 sta |
|
Bonjour Phil
veux tu que l'on t'envoie les chèques maintenant ?
pourras tu faire une expédition si on te paye le port et la participation pour la main d'oeuvre ?
Cordialement
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 04-01-2012 à 22:30 sta |
|
Je croise les doigts
Et si par chance ça marche, il pourrait etre intéressant de faire une chaine comme le proposait Jean Brunet pour "remonter" la marchandise. Il faudrait que chacun indique sa localisation, et voir ce qui peut se faire.
Moi c'est Grenoble, il y a des lyonnais, à voir...
A+
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 05-01-2012 à 12:47 sta |
|
Salut,
Ilex je suis sur Lille, disons de Paris à Lille, je suis non disponible du 28 au 29 janvier.
Pour les sous on paye avant ou aprés, ou quoi ou qu'est-ce...
10 uros c'est pas la mère à boire, c'est toujour le port, expédition qui coute.... ou le G.O.
Tenez moi..... au courant, je reste branché....
A+.
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 05-01-2012 à 13:33 sta |
|
Bonjour, toujours d'accord sur Lyon ; post du 1.1.12,, de 14h04 ;Transport seul ; 8 E mini ,par oscillo, mais + si le nombre est inférieur à 10 .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 05-01-2012 à 14:22 sta |
|
je suis à Bruxelles, mais si la chaine peut m'en remonter deux, vers le Nord de la France, par exemple Lille (ou ailleurs, du côte de Bouchain, Denain... car j'ai un collègue qui habite de ce côté et fait la route vers Bruxelles tous les jours) ce serait super!
Benoît
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 05-01-2012 à 18:31 sta |
|
Je suis sur Marmande ... pas vraiment sur le chemin ... il reste que le colis et le transporteur. Je pense qu'on peut laisser des colis dans des points relais genre KYALA .... c'est pas trop cher je pense. de toutes façons, je rembourse le port évidemment + le coût du paquet et de la main d'oeuvre....
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 05-01-2012 à 18:55 sta |
|
Bonsoir,
Bien sûr je préférerais aux maximum, éviter les expéditions postales dans un premier temps. On verra ce qui restera après les chaines de transport.
Perso, je me charge du transport de Paul et Omale.
Après, je peux conserver le matos un certain temps sans problème.
Pour le paiement, pour moi c'est simple : 10 au moment où l'oscillo prend la route (pas avant). Pour les colis, j'envoie, je paie et je vous dis ça fait X dollars que vous m'envoyez sous forme de chèque, mandat, or, radio Philips 634 voire un 930...
J'en profite pour remettre ces enceintes que je donne si ça dit à quelqu'un ======>
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 06-01-2012 à 09:48 sta |
|
Pour Marmande, avec un cageot de tomate.....
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 06-01-2012 à 19:23 sta |
|
Euh effectivement il y a des tomates à Marmande .... je ne suis pas sûr qu'elles soient différentes de celles que chacun trouve dans son supermarché favori ... (tomates grappes en général) .... ça pousse (certes toute l'année) dans des serres, sans un pet de terre ... reliées avec des tuyaux et des machins ..... et sous des tas de lampes électriques ..... Je ne suis même pas sûr qu'on puisse s'en servir lors d'un récital de chant...danger "objet contondant" .... c'est plus adapté" pour casser un carreau du voisin ... remarquez ... en attendant un peu et en conservant aussi quelques oeufs pondus en ce moment .. lors des prochaines érections pestillencielles .... ça peut servir .
Cordialement julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 07-01-2012 à 19:10 sta |
|
Salut !

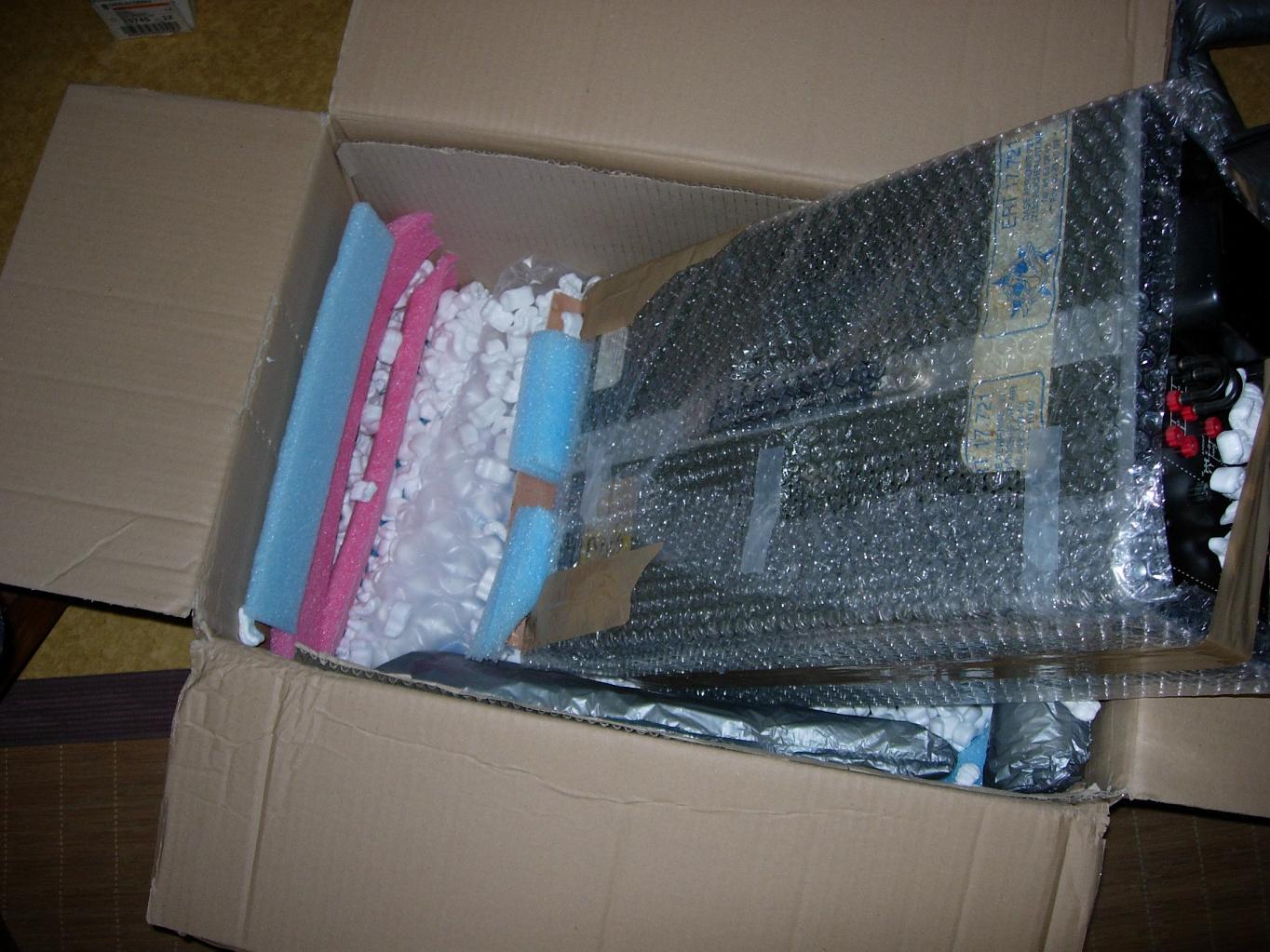

Le matériel est arrivé. Donc y a plus qu'à !!!
Ils sont quand même un peu lourds ces engins. Si vous comptez bien, il y en a 1 de plus, gratuit pour pièces car il avait deux boutons tordus.
Pour Jean Marc c'est donc OK.
Quant à l'état, il sont surtout poussiéreux, quelques petits coups sur certains sur la carcasse en alu. J'ai un petit doute concernant quelques boutons qui ont l'air un peu dur.
La vignette de contrôle date quand même de 91 et 92. Donc quel est le conseil pour les mettre sous tension afin de faire quand même quelques essais ?
Le vendeur, plutôt sympa (normal, il est radioamateur), va essayer de récupérer la doc avec schéma et me l'envoyer. Je pourrais donc faire un scan que je mettrais à disposition.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 07-01-2012 à 19:30 sta |
|
Impressionnant Phil !
Voilà donc la première étape effectuée, merci !

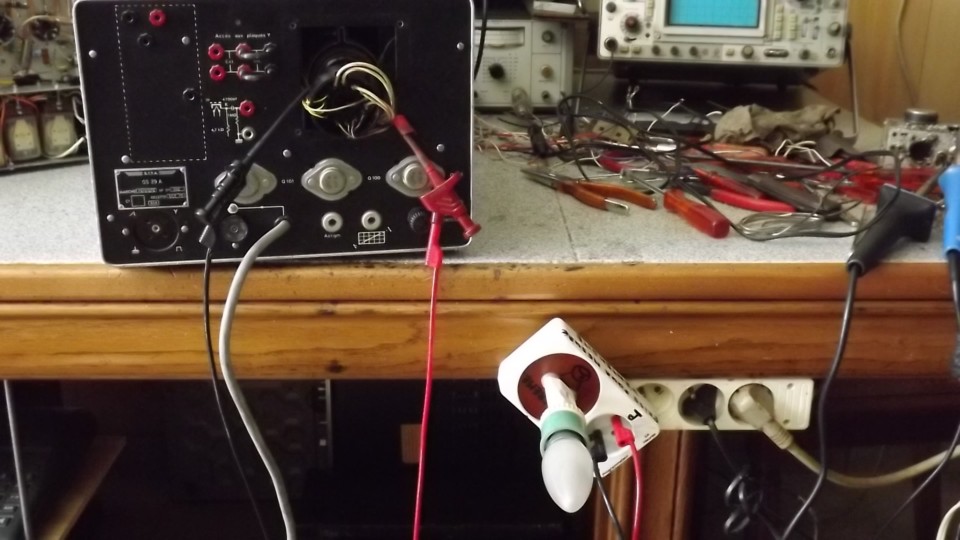

Il me semble que le plus sur est d'utiliser une montée progressive en tension et voir si tout se passe bien, mais je préfère laisser les confirmés te donner des conseils pour la mise en route.
Jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 07-01-2012 à 19:39 sta |
|
Bonsoir,
C'est bon de savoir que la 1ère étape est faite....
Tu es dans quelle région Phil, ou département.?...
Aujourd'hui... 19h10 t'as fait les 24h du Mans en 23 heures, c'est ce qui s'appelle faire fissa.
A+ pour les dernières nouvelles de demain.
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 07-01-2012 à 19:50 sta |
|
bonsoir a tous
salut PHIL on fait comme tu veut
pour que je récupère le matos
a +omale 13
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 07-01-2012 à 19:59 sta |
|

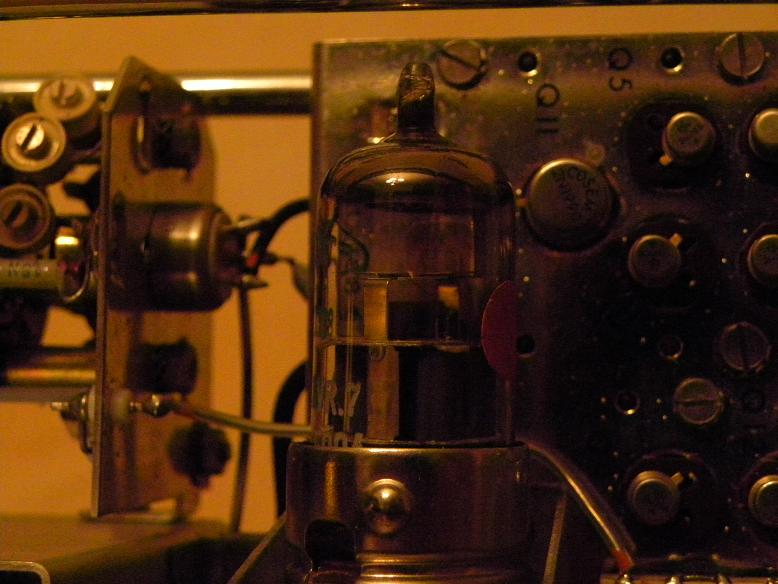

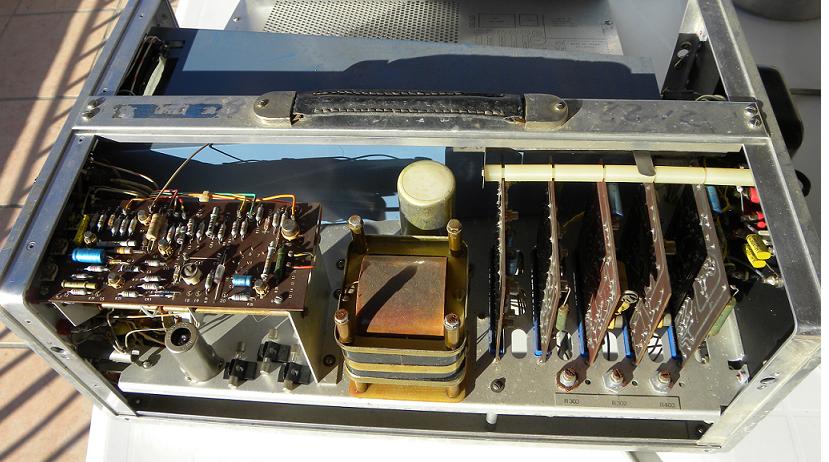

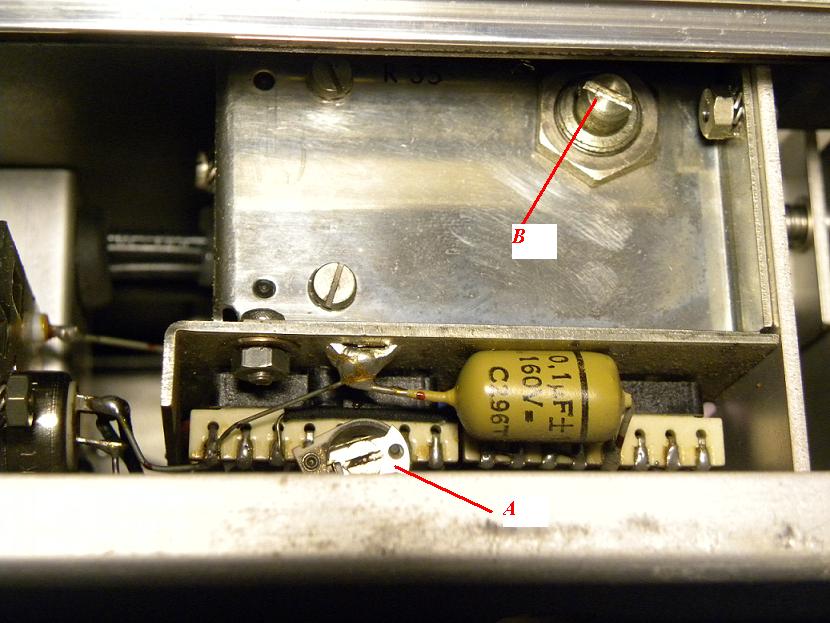

Voici le châssis amovible qui doit piloter les deux voies. Il y a bien un tube, c'est un E188CC et figurez vous que les broches sont dorées, on aura pas tout perdu...
Pour Ilex, le Var, Draguignan et il n'y a pas 24h00 de route. Quand je roule avec madame, je suis obligé de respecter la limitation de vitesse.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 07-01-2012 à 20:09 sta |
|

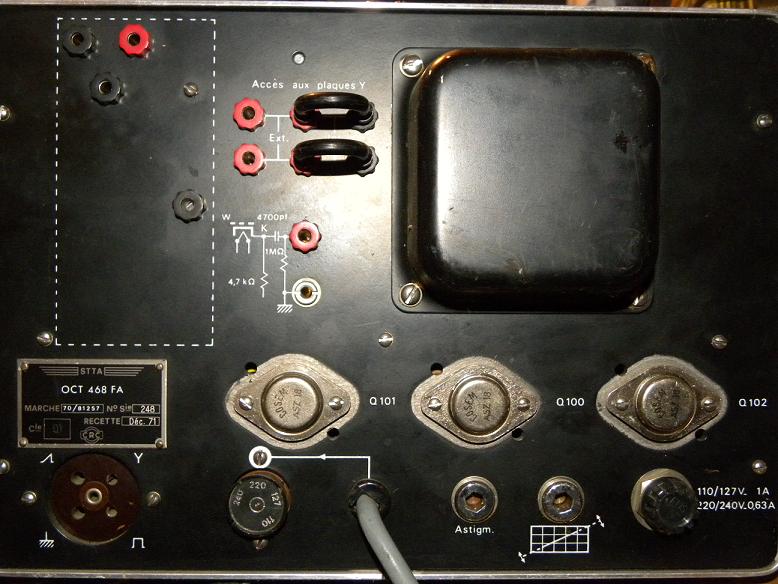

va falloir faire attention pour la remise en route
j'ai vu a l'arriere des TO3 asz 18 au germanium
donc prudence
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 07-01-2012 à 20:39 sta |
|
Bonjour,
ça ressemble étrangement à du Tektronix : composants sur support céramique.
Attention, je crois qu'il faut de la soudure à 3% d'argent.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 07-01-2012 à 20:54 sta |
|

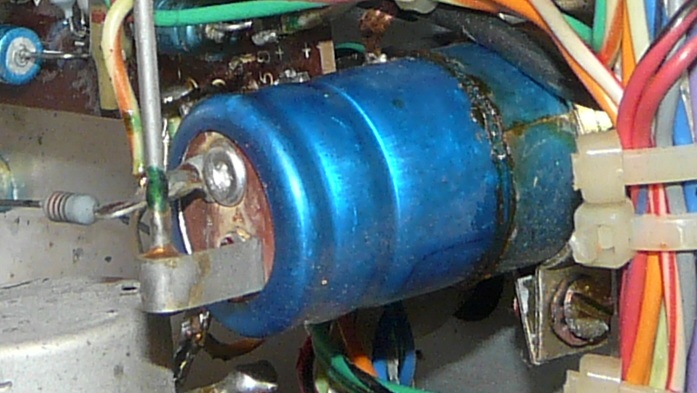

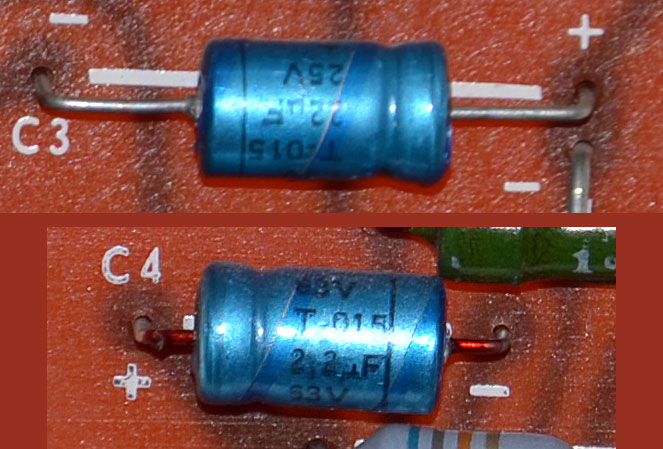

Et comme d'hab, il faut commencer par remplacer tous les condos.
On compte sur toi Phil!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 07-01-2012 à 21:33 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 07-01-2012 à 22:09 sta |
|
A propos tu n'as pas une petite photo du bloc alimentation, Phil ?
jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 07-01-2012 à 22:22 sta |
|
pour changer un composant sur support céramique
je ne le dessoude pas je coupe le composant
a7 mm de la soudure et je fait une boucle et je soude sur la boucle
la nouvelle pièce avec de l'étain angel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 07-01-2012 à 22:45 sta |
|
merci pour l'astuce, je n'ai jamais osé y toucher ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 07-01-2012 à 23:05 sta |
|
de toute façon les 3% d"argent contenu dans la soudure
son juste la pour durcir le métal ni plus ni moins, tout simplement
un bon maintien mécaniques dans le temps
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 07-01-2012 à 23:19 cms |
| |
attention
ne pas se servir de soudure de plombier
qui contienne 3% d"argent les bobine couleur verte
lame décapante est corrosives a plus ou moins court therme
| |
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 08-01-2012 à 09:49 sta |
|
Salut à tous,
Très bonne nouvelle, Phil, d'avoir récupéré les oscillos ! Il reste à s'organiser pour les dispatcher aux quatre coins de France... Un grand merci à toi
A+
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 08-01-2012 à 10:17 sta |
|
Bonjour à tous
joli lot d'oscillos ça va être passionnant d'échanger les conseils et les infos pour une remise en service de tous ces engins..
Si j'ai bien compris c'est un double trace ? je vais (enfin) pouvoir visualiser le travail de mes déphaseurs d'amplis ...
reste à dispatcher .... si je peux être utile ... depuis Marmande.
Cordialement
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 08-01-2012 à 10:49 sta |
|
Bonjour
Ne vous focalisez pas sur les condensateurs chimiques.
J'ai eu l'occasion de remettre en état des Tektronix et des Schlumberger des années 60/70
Il peut arriver de trouver un chimique HS mais c'est assez rare.
Dans les années 90 j'ai rencontré quelqu'un qui avait remis en état 200 oscillos Schlum.
d'un modèle plus élaboré.
Il avait trouvé des condensateurs tantale HS et aussi des problèmes dans les multiplicateurs HV
(A l'époque encore disponibles chez Schlum. mais à un prix dissuasif !)
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 08-01-2012 à 12:14 sta |
|
Bonjour à tous,
Juste un point que je voulais préciser : les seuls oscillo que je j'ouvrirais, bidouillerais et testerais seront les deux que je conserve+ celui de spare. Pour le reste, ils sont d'un aspect à peu près semblable. Donc, je ne suis pas en mesure de vous dire lesquels fonctionnent ou pas.
De cette manière, c'est un peu le hasard qui fera bien ou mal les choses...

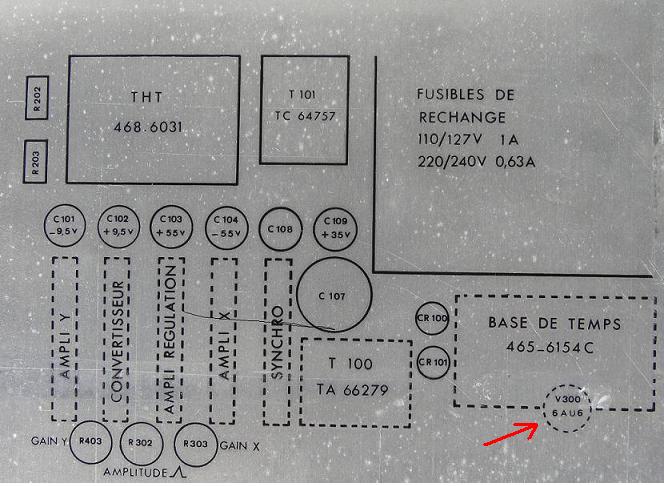

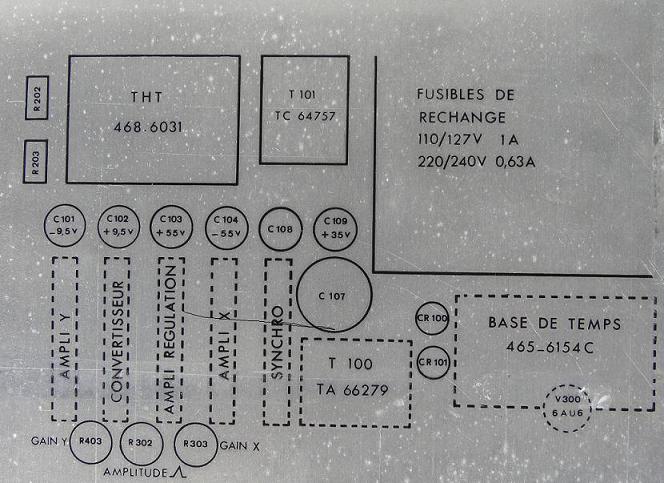

Quelques photos de plus, il y a deux autres tubes 6AU6 dans la base temps avec 3 beaux fusibles (retardés je pense) de spare.
Bien que l'état extérieur soit poussiéreux, l'intérieur est plutôt propre et sec.

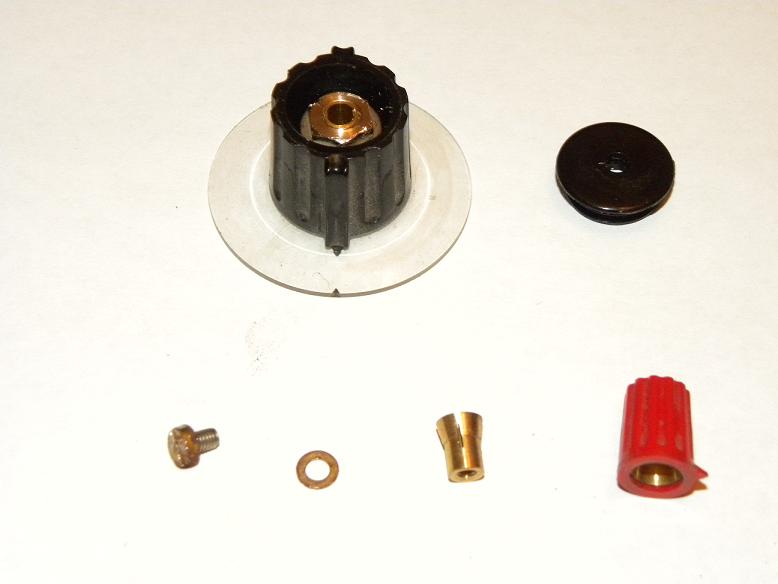

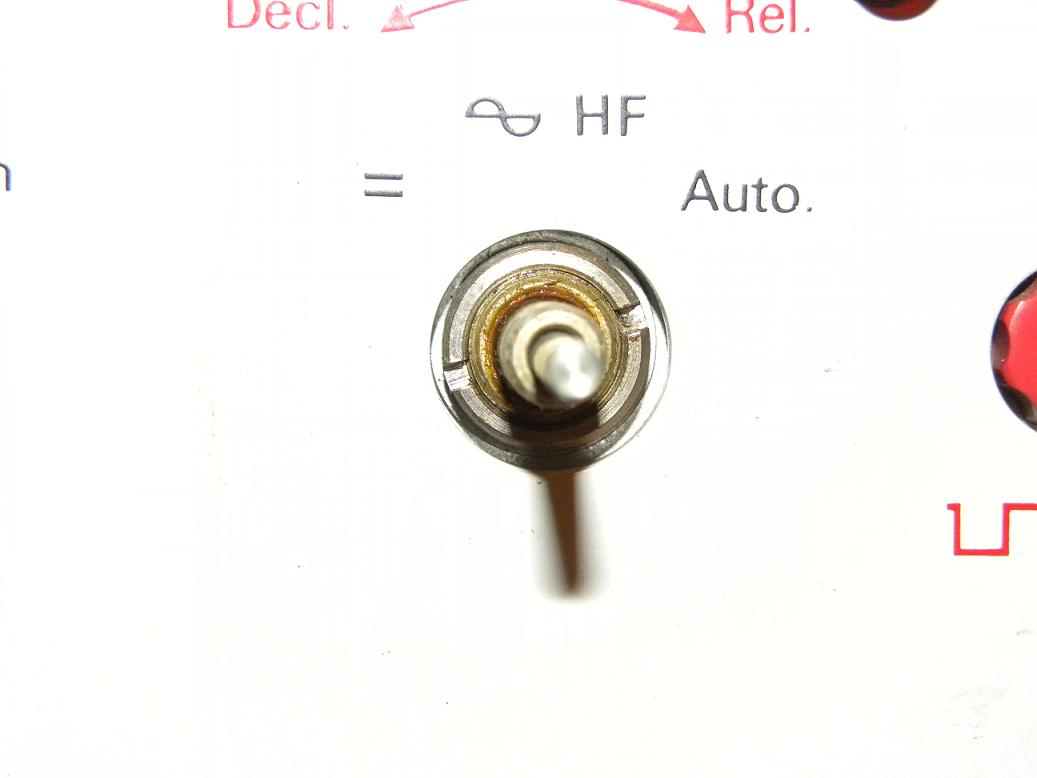

Celui que j'ai ouvert, est le gratuit aux boutons tordus. Je pense que je vais tenter l'essai cet aprem en l'alimentant progressivement.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 08-01-2012 à 14:26 sta |
|
<<je vais (enfin) pouvoir visualiser le travail de mes déphaseurs d'amplis ...>>
Avec un simple voie en mode X-Y on peut également évaluer le déphasage entre deux signaux.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 08-01-2012 à 14:45 sta |
|
Les tubes sont-ils alimentés normalement ou sous-voltés ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 08-01-2012 à 15:19 sta |
|

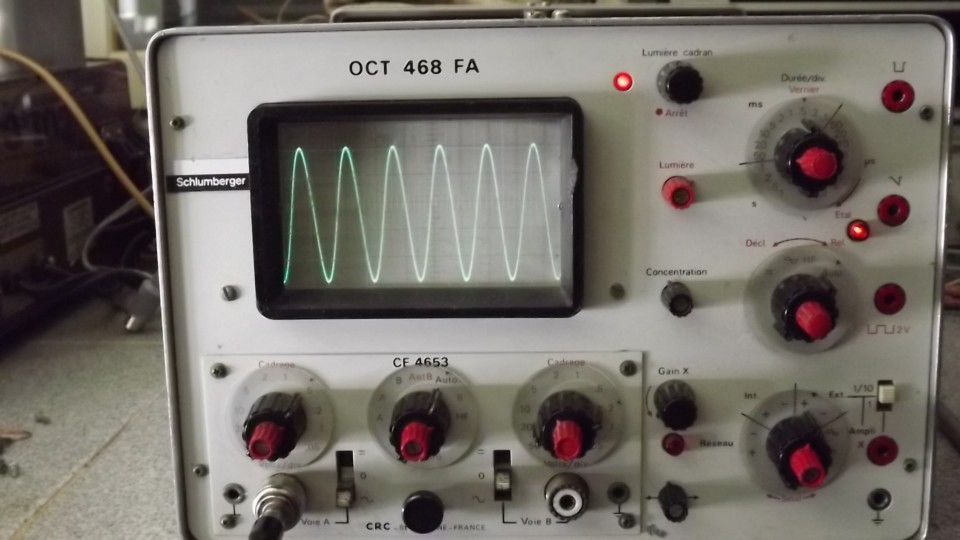

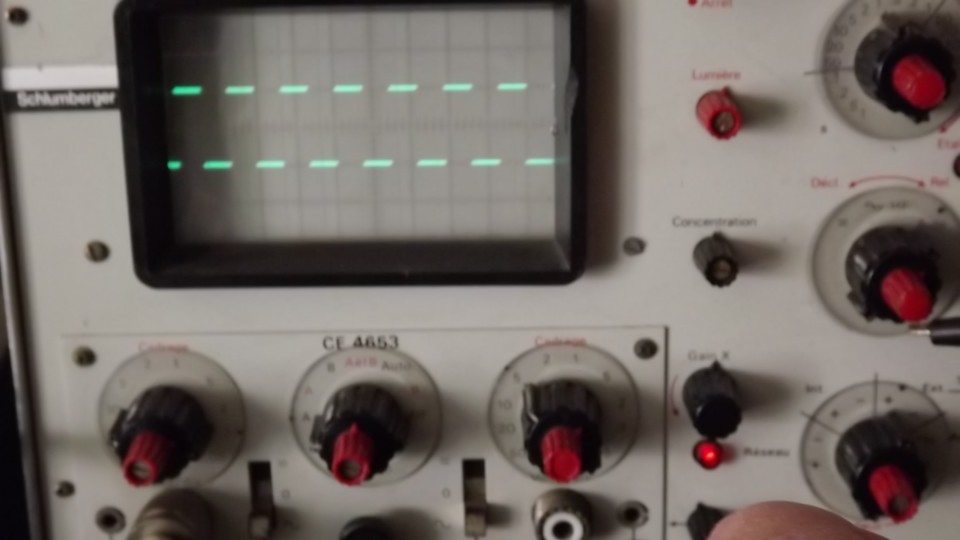

Bon, il fallait bien se lancer !
Après plus d'une heure d'alimentation progressive : pas d'odeur, les condos ne chauffent pas au toucher, je décide de l'alimenter normalement.

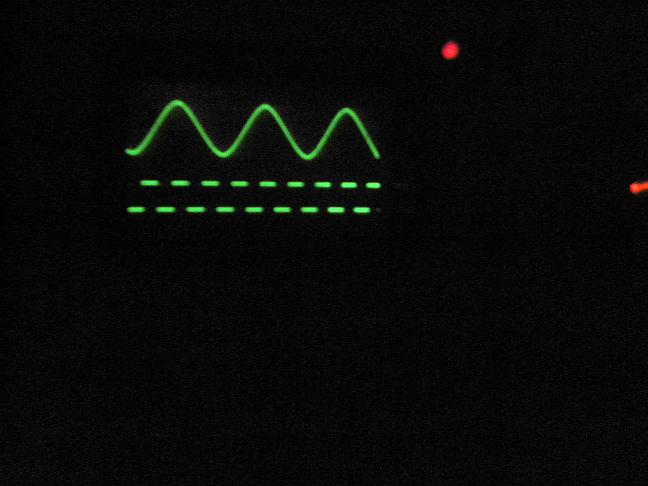

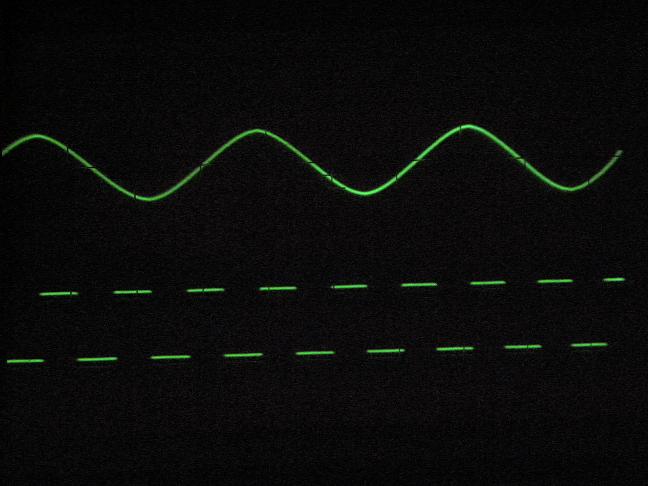

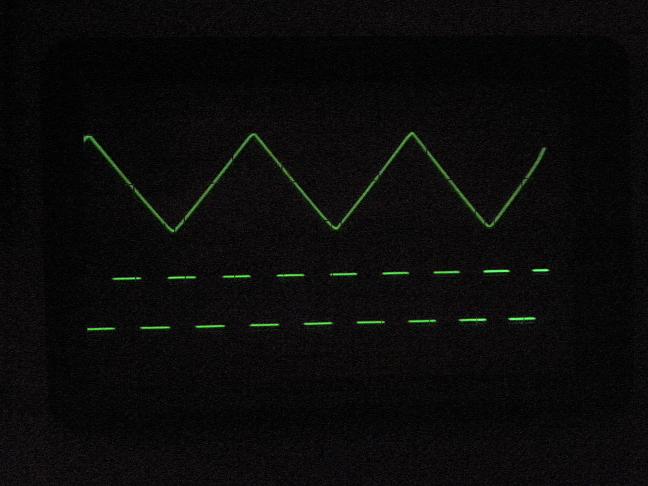

Tout à l'air bon, aucune difficulté pour régler les deux jolies traces parfaitement linéaires, mais il y a un sifflement et l'éclairage cadran ne fonctionne pas.
Attention à l'enffichage des cartes car à peine on les touche qu'il y a défaut de contact. Je pense qu'il va falloir les nettoyer ainsi que les contacts des boutons un peu raids.
Après un moment en 230 volts, hormis ce sifflement (???) les signaux injectés ne sont pas trop mal et rien ne bouge sur la durée.

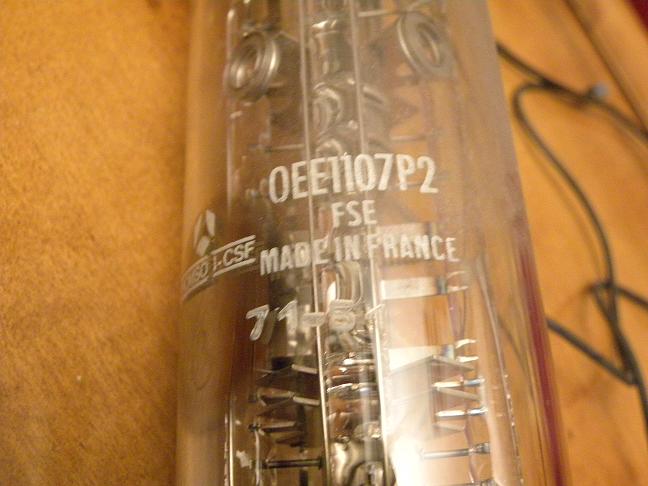

Le tube n'est pas pompé, l'intensité a la pêche et le focus est très fin...
C'est un bon début, sachant celui-ci était destiné aux pièces détachées.
Excusez la qualité des photos, je ne maîtrise encore pas trop l'AN dans le noir.
Je n'ai pas encore vérifié si la mesure en fréquence et tension est bon sur la grille du cadran.
Paul, je te contacte DQP pour le transport.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 08-01-2012 à 16:21 sta |
|
Bonjour...
le sifflement vient sans doute du transfo tht de la postacc, s'il est accessible il suffit souvent de lui injecter un peu de cyanolit. (la plus liquide convenant le mieux) ert de le faire SOUS TENSION pour que la colle se répande partout avec les vibrations....et surtout dans l'entrefer, le bruit vient de là. (astuce valable aussi pour les transfos d'alimes à découpage)
Les condos "araldite" (bleus) sont à peu près increvables, pas trop d'inquiétude de ce côté là. quand aux chimiques s'ils sont de bonne qualité ils peuvent très bien repartir pour un tour, sur du matériel de mesure j'en ai qui ont 50 ans et toujours OK....
Sur ce genre de matériel l'éclairage du graticule par la tranche est fait avec une ou 2 petites ampoules, genre lucioles, parfois avec de la E10 classique. Il y a géneralement un potard de faible valeur-souvent un bobiné- monté en rhéostat avec les loupiottes. Il est très souvent coupé.....ou mauvaiscontacteux...
Et une petite astuce pour les contacts de cartes : ne pas utiliser de produit ni d'abrasif, mais simplement du papier blanc. Il contient toujours un peu de craie,cela fournit un abrasif très fin et "tendre" qui nettoie très bien ces contacts dorés. J'ai toujours nettoyé les contacts de barrettes mémoire ainsi, avec d'excellents résultats.
En tous cas si l'on en juge par cet échantillonnage l'affaire est intéressante.
Bonne soirée Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 08-01-2012 à 18:38 sta |
|
RE....

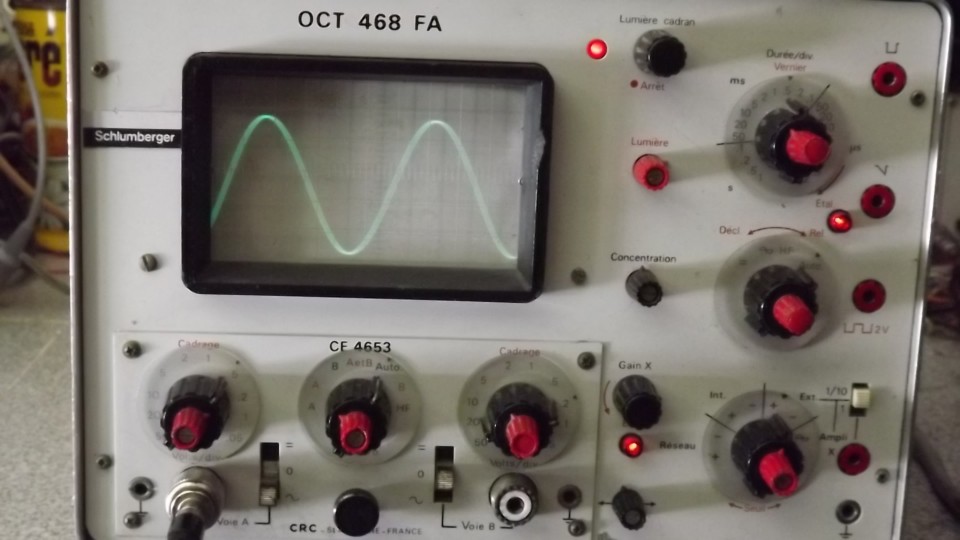

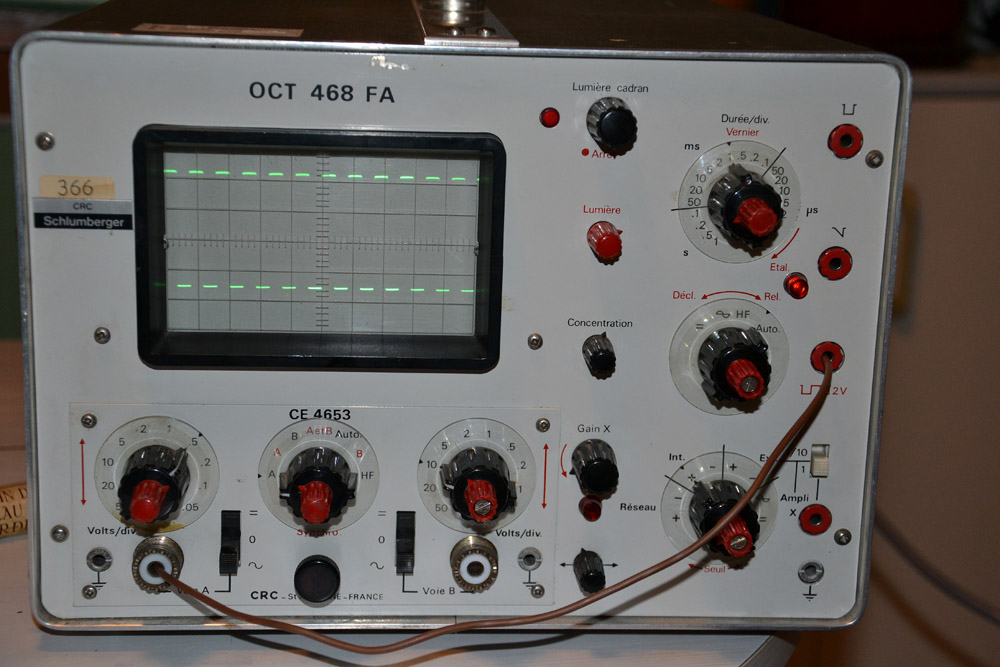

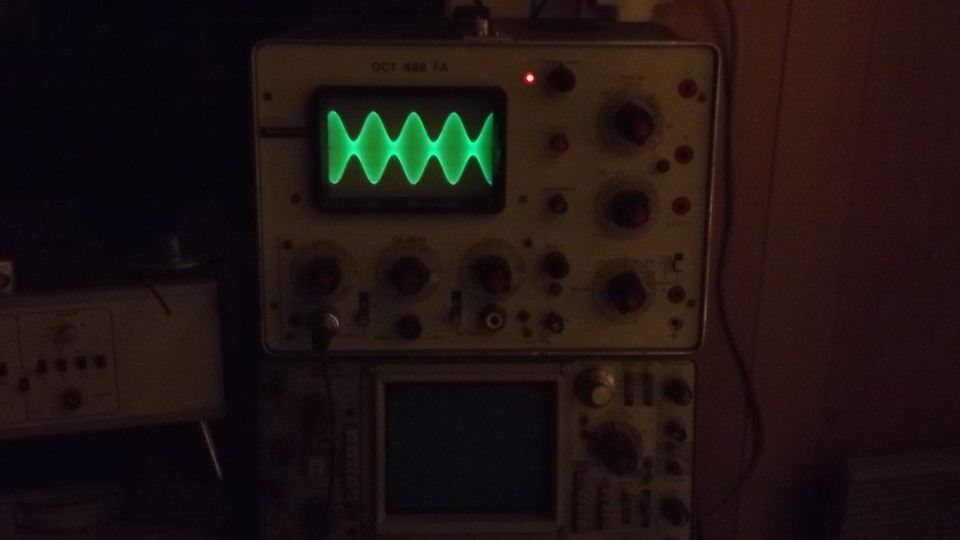

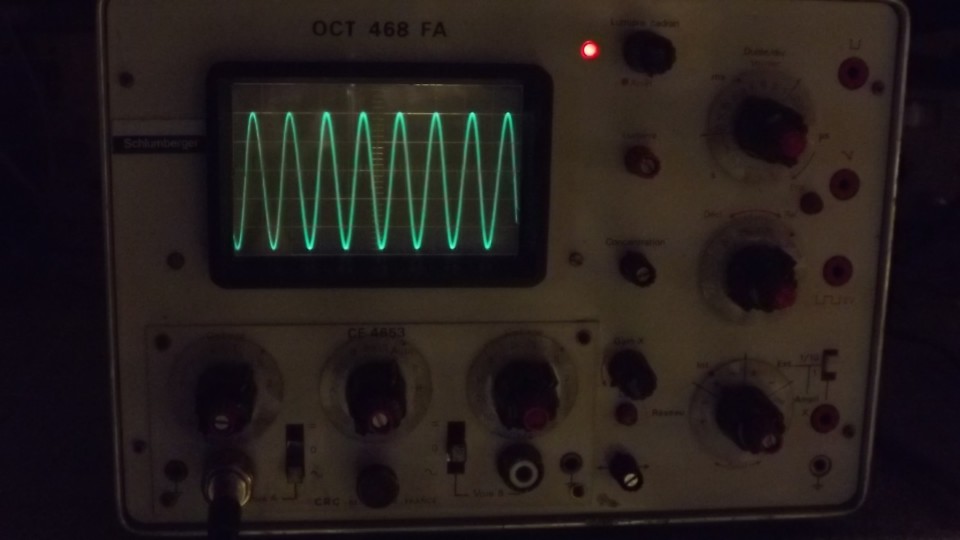

L'OCT 468 FA (forces armées ?) va-t-il devenir le standard du forum???
C'est en tous cas bien qu'il y en ait autant, cela promet des échanges fructueux entre leurs possesseurs....
Mon trip ce sont les appareils de mesure, en cas de besoin n'hésitez pas.
Bonne soirée Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 08-01-2012 à 18:44 sta |
|
Excellentes nouvelles Phil !
Les tests ont l'air d'être bons, comme dit wishard l'affaire est intéressante.
Pour l'envoi comme je suis le plus au nord je pense plutot opter pour un envoi postal.
Je te passe un mail pour les modalités.
Jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 08-01-2012 à 19:30 sta |
|
Bonjour,
je suis bien content d'avoir mis le lien sur l'annonce que j'avais repérée, si ça fait des heureux, tant mieux.
bonnes mesures !
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 08-01-2012 à 21:24 sta |
|
Bonsoir,
J. Brunet,
ché pas où tu habites mais pour je suis à 6 Kms de Lille, si y en a un qui passe par là........ ça peut se régler au passage.
Le problème: c'est fonctionne t-il et bien...... la formation....... et... la doc...enfin comment s'en sert-on, je suis le bleu de la bande moi...... S'il te faut le N° de bigo... une p'tite bafouille dans la BAL....
Voila... voila.
A+.
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 08-01-2012 à 22:22 sta |
|
Je suis près de Caen cela fait une trotte ou un gros détour...
jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 08-01-2012 à 22:38 sta |
|
Ilex, je suis également débutant en oscillo, et je me suis dit que c'était l'occasion de me lancer. Donc on pourra s'entraider, avec les conseils des experts du forum Si on est plusieurs a avoir le même appareil, ça aide...
Et si on peut trouver des docs, tant mieux !
A+
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 09-01-2012 à 08:54 sta |
|
Salut !
Intéressantes les astuces de Daniel ! Le papier c'est bien le papier blanc A4 imprimante par exemple ?
Je connaissais le nettoyage des contacts à la gomme mais avec le papier.
Ilex, j'ai parfois un peu de mal à vous lire :
"Le problème: c'est fonctionne t-il et bien...... la formation....... et... la doc...
- Fonctionne t-il bien ? Je ne sais pas, le hasard fera peut-être bien les choses.
- La formation ? Elle n'est pas comprise dans le prix ! En revanche, nul doute que les pro du forum se feront un plaisir de vous la faire en ligne.
- La doc : c'est en cours de recherche et je ne désespère pas de l'obtenir.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 09-01-2012 à 09:34 sta |
|
Bonjour !!
Oui, c'est bien du papier blanc tout à fait ordinaire, replié pour être un peu plus rigide et éventuellement pour passer dans les peignes. L'intérêt du procédé est qu'il est nettement moins agressif qu'une gomme "encre", et moins salissant qu'une gomme "crayon".
(Tout papier blanc contient de la craie, c'est même un des principaux débouchés pour ce minéral). Il suffit de regarder l'intérieur d'une déprimante qui a un peu tourné, c'est cette même craie qui encrasse les rouleaux de prise papier.
En général après le "traitement" les contacts sont propres et brillants comme si on avait utilisé un produit de polissage.(ce qui est le cas !!)
Effectivement pour aider les impétrants la doc serait bienvenue, mais à l'impossible....
Bonne journée Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 09-01-2012 à 10:00 sta |
|
Bon ...... bin wait an see.......
A+
Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 09-01-2012 à 10:20 sta |
|
Doc : Je pense avoir vu , à l'époque , un article sur Le Haut Parleur .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 09-01-2012 à 10:24 sta |
|
bonjour,
il serait intéressant de connaitre les adresses approximatives de ceux qui ont
réservé un oscillo, pour voir comment il est possible éventuellement d'organiser une chaîne.
Personnellement, je suis à Bruxelles (Belgique), mais je peux me déplacer dans un rayon de +/- 350km pour prendre possession de l'engin,( enfin des deux engins) . Si il y a moyen de les remonter par étapes jusqu'à Paris, cela ne serait pas mal !
Benoît
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 09-01-2012 à 12:39 sta |
|
Bonjour à tous,
Bonne idée de tous se localiser. Moi je suis sur Grenoble.
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De f6cer Le 09-01-2012 à 13:37 sta |
|
Bonjour
je fais comme Whizard : papier blanc avec éventuellement pétrole dans les cas difficiles pour nettoyer les contacts , surtout rien d'abrasif .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 09-01-2012 à 14:32 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 09-01-2012 à 16:25 sta |
|
bonjour,
je suggère que chacun complète la liste suivante, en respectant son ordre de passage...
(si quelqu'un a été oublié ou veut participer à la chaîne je l'invite à rajouter son nom)
Benoît
Phil : Var (83)
Jean-Marc : Grenoble
Benoît : Bruxelles
Paul : Grasse (06 +/-)
Jean Brunet : Caen
Ilex. : Lille (6km)
julienbeta : Marmande
jeanmarie :
REF18165 :
jacques49 :
Julien :
omale 13 :
Toto :
guyguy :
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 09-01-2012 à 18:46 sta |
|
Bonsoir
je complète
Phil : Var (83)
Jean-Marc : Grenoble
Benoît : Bruxelles
Paul : Grasse (06 +/-)
Jean Brunet : Caen
Ilex. : Lille (6km)
julienbeta : Marmande
jeanmarie :
REF18165 :
jacques49 : Angers
Julien :
omale 13 :
Toto :
guyguy :
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 09-01-2012 à 19:17 sta |
|
Bonsoir
je complète, en précisant le nombre d'oscillos :
Phil : Var (83) Draguignan, 2
Jean-Marc : Grenoble 2
Benoît : Bruxelles 2
Paul : Grasse (06 +/-) 1
Jean Brunet : Caen 2
Ilex. : Lille (6km) 1
julienbeta : Marmande 2
jeanmarie : 1
REF18165 : 1
jacques49 : Angers 1
Julien :
omale 13 : 2
Toto : 1
guyguy : 2
J'ai un doute, il y a deux julien ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 09-01-2012 à 19:52 sta |
|
Bonsoir
Si jacques49 est sur Angers on peut peut-être s'arranger car j'ai de la famille pas loin.
Donc à voir si mes deux oscillos peuvent remonter sur Angers.
Si c'est le cas j'annule mon envoi postal Phil
Jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 09-01-2012 à 22:50 sta |
|
Euh bonsoir .....
J'ai un doute, il y a deux julien ? Julienbeta c'est moi Julien ... enfin sauf s'il y a un autre Julien.
Phil .. je me suis renseigné auprès d'un transporteur : je peux faire "enlever" un colis chez toi à ton adresse directement à mes frais. ça évite d'aller à la poste. Je dois lui indiquer l'adresse, le poids du colis (à peu près) et les dates et heures de rendez-vous. ... c'est à dire un créneau où tu es chez toi et où le transporteur peut venir le chercher. Si tu peux indiquer dans ma boite mail : ton adresse que je t'envoie un chèque pour les oscillos et les frais de collissage, et tes disponibilités pour faire enlever le colis.... je m'organise avec un transporteur.
Cordialement
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 10-01-2012 à 10:02 sta |
|
bonjour a tous
salut JULIEN une très bonne idée comme cella si il y a des
personne pas loin de chez vous ,vous pouvais grouper plusieurs
oscillo cela vous coûtera moins cher ,juste une idée
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 10-01-2012 à 15:09 sta |
|
Julien, il y a peut-être moyen de te transmettre un scope sur les deux que tu as commandé, si tu n'es pas pressé
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 10-01-2012 à 20:16 sta |
|
Salut PAUL tu viens dans ma région ?
Si tu passes il y aura un cageot de tomates pour toi .... et en prime un ou deux téléviseurs ... en état de marche ....
Julien
|
|

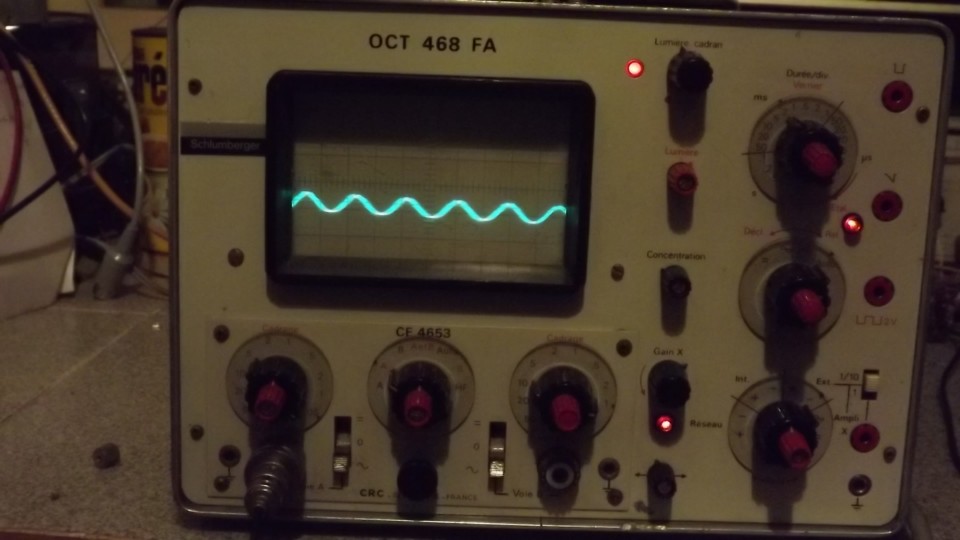

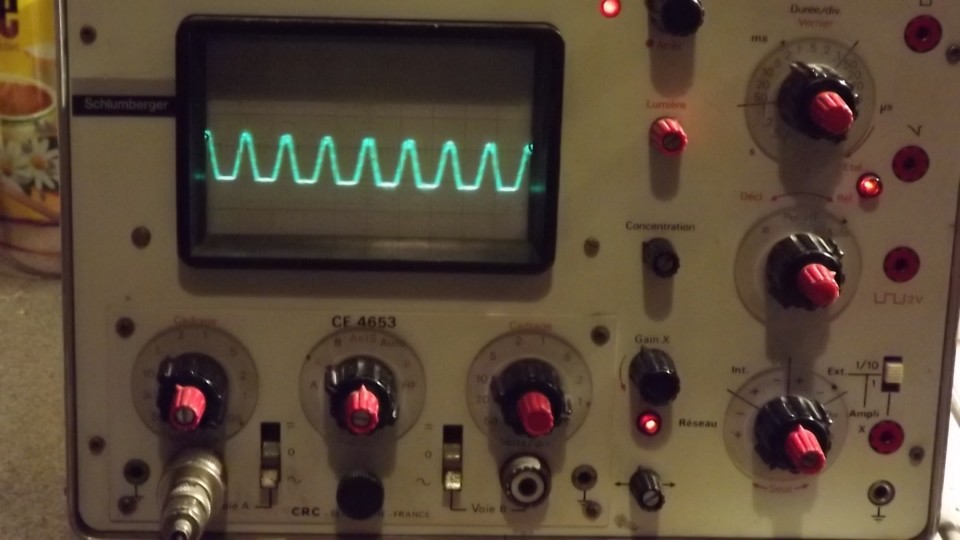

| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 14-01-2012 à 17:08 sta |
|
Bonjour à tous,
J'ai mis le deuxième en service, avant tout je le laisse plusieurs heure alimenté en série avec une ampoule de 60W (à filament, bien sûr ) denrée bientôt rare.
A la mise sous tension en 220, première panne: pas de balayage juste les deux points de A et B qu'il est impossible de déclencher. Au toucher, une des deux 6AU6 reste froide.
Je la remplace et là c'est reparti, le signal est nickel... J'espère que tout sera aussi simple pour le lot d'oscillo.
Sur celui-ci aussi, il y a le sifflement, à l'occasion je vais tenter l'astuce de Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 14-01-2012 à 19:07 sta |
|
POUR BENOIT DE BRUXELLES que,
Le petit galvanomètre est bien arrivé, je répète le petit galvanomètre est bien arrivé,
Ici Londres fin des messages personnels.
Pour les oscillos...... quelqu'un pourrait-il énumérer les tubes .... au cas où (précautions...).
A+ QRT.
Ilex.
|
|

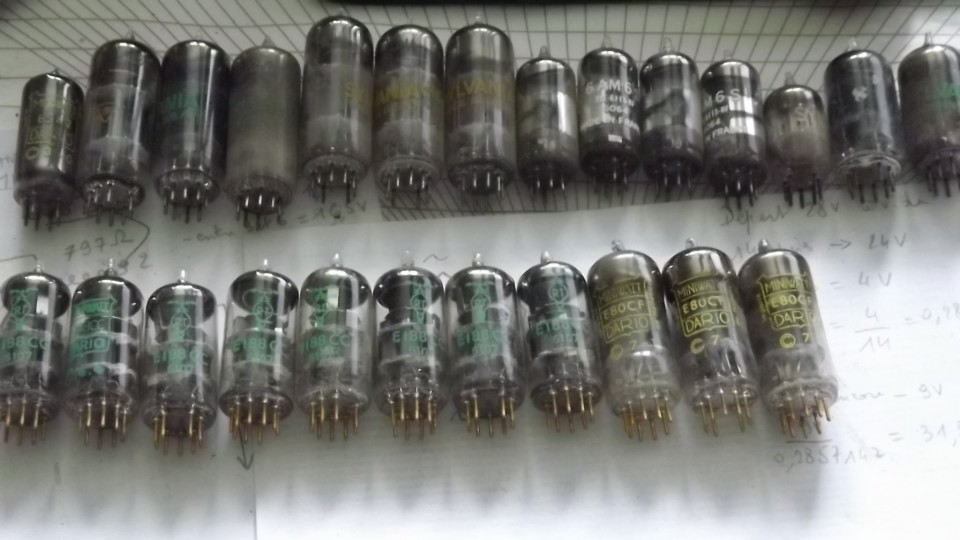

| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 14-01-2012 à 22:55 sta |
|
- E188CC * 1 (pas donné celui-là)
- 6AU6 * 2
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Radiolo Le 15-01-2012 à 10:33 sta |
|
Bonjour
Mettrez a la place E188CC une ECC88 c'est le même chose.
Ce n'est pas un tube haute securité, il n'a pas les broches dorées adorées par les "idiophiles"
Et puis vous ne ferez pas fonctionner votre oscilo 10000 heures
J'ai les deux docs mais trop grosses pour passer.....
On les trouve sur le site Frank's electron tube.
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 15-01-2012 à 10:59 sta |
|
Bonjour....
Radiolo a parfaitement raison, aucune différence entre la bestiole pour idiophiles et la pétoche "standard".
Les constructeurs d'appareils de mesure utilisaient ces tubes dit "professionnels" uniquement pour leur tenue dans le temps et une plus grande précision des caractéristiques. (triage) ils n'étaient en aucune façon "meilleurs"sur le plan électrique.
Rien n’empêche de passer quelques exemplaires au lampemètre et de sélectionner ceux qui sont les plus proches des caractéristiques "officielles". étant donné le prix des "broches dorées" on peut se permettre d'acheter plusieurs "standard" pour le même prix....
CDT Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 15-01-2012 à 12:13 sta |
|
bonjour
donc une E188CC /ECC88 /et E88CC ,kif kif
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Radiolo Le 15-01-2012 à 13:44 sta |
|
Bonjour,
Exact mais la E88CC a elle aussi les broches dorées
Et il y en a qui ont du s'en apercevoir...... ![:o[]](s13.gif)
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 15-01-2012 à 14:27 sta |
|
les e88cc et e188cc que je possèdes on les broches
dorées
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 15-01-2012 à 14:29 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Radiolo Le 15-01-2012 à 19:27 sta |
|
Bonsoir,
Veinard vous êtes riche.....
des "Gold pins" comme ils précisent en ajoutant un zéro au prix et "Matched pair" là il faut au moins 2 zéros......
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 16-01-2012 à 11:48 sta |
|
Salut à tous,
La chaine tant espérée pour dispatcher les oscillos semble avoir du mal à se mettre en place... Personnellement je suis pas pressé, et en général je descends sur la cote à la fin du printemps. Donc Phil, si tu as la place pour stocker les appareils, ça peut attendre.
Par contre, je pense qu'il faudrait envoyer le règlement, car Phil a quand même avancé l'argent.... Phil, tu nous envoies ton adresse en MP ?
En tout cas, merci pour tout !
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 16-01-2012 à 11:48 sta |
|
Hello....
J'ai bien une "matched pair" mais la broche unique (Jack) n'est pas dorée.
Elle n'est pas à vendre (non démontable)
Bon, je sors....
Bonne journée Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 16-01-2012 à 15:38 sta |
|
bon la chaîne a bien du mal à s'organiser, dès lors je lance une autre idée:
contacter un transporteur unique et négocier avec lui un prix pour le transport des colis
vers les différentes destinations en France.
je suis en Belgique, mais je peux fournir une adresse en France pour la livraison. (à 59490 Somain)
Je ne connais pas bien les transporteurs français, cette démarche sera plus simple si elle est effectuée depuis la France !
Benoît
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 16-01-2012 à 18:57 sta |
|
Julien, si tu repasses, OK pour les tomates mais ça risque d'être difficile pour les TV. Déjà que je dois trier pour le scope, alors pour un TV... Désolé.
A propos du scope, M.P moi, je peux t'en prendre un si tu n'es pas pressé
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 16-01-2012 à 20:25 sta |
|
Bonsoir,
Ok Jean Marc pour conserver les deux oscillo, mais ton adresse n'est pas accessible par ton pseudo...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 17-01-2012 à 10:02 sta |
|
Bonjour,
Somain, c'est pas trop loin de Lille (+/- 50 Kms), je peux prendre au moins le mien, et QQ uns pour ???
A+
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 17-01-2012 à 12:51 sta |
|
déjà deux pour moi .... qui me seraient livrés par un collègue qui fait quotidiennement la route
Somain-Bruxelles.
il faut encore trouver le transporteur ... ( peut-être UPS ?)
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 17-01-2012 à 13:37 sta |
|
en Belgique on peut envoyer via Kiala, mais il semble qu'en France ce service soit réservé aux professionnels ? Existe-t'il une alternative pour les particuliers?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 17-01-2012 à 15:09 sta |
|
Bonjour,
On parlait il y a peu de temps de la chasse aux pigeons....
Pas mal celle là....
http://annonces.ebay.fr/viewad/GZ34-Phillips-Miniwatt-Metal-Base/5050610556
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 17-01-2012 à 15:40 sta |
|
Bonjour,
Dimanche (22/01), il y a Achicourt, sauf mort ou maladie je devrais y être, s'il y a vait un oscillo, je peux prendre le mien ou un peu plus s'il y a candidats pour plus haut (j'habite à 6 Kms de Lille vers la ou ex RN 17 (Lille ostende) à 1 Km à peu prés de l'autoroute Lille Gand, le patelin s'appelle BONDUES.
Donc à bon entendeur...... de Lille à Achicourt +/- 50 Mns.
Voila.... voula.
A+
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean-luc beulaygue Le 17-01-2012 à 16:40 sta |
|
mort de rire, la masturbation a encore de beaux jours devant elle
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 17-01-2012 à 18:27 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bobosse Le 17-01-2012 à 18:46 sta |
|
Bonsoir,
Oui, c'est cher mais l'envoi n'est facturé que 2§!!! pour un tel bijou, ce pourrait être bien plus cher, par porteur spécial par exemple.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 17-01-2012 à 18:48 sta |
|
Wahouuuuh!!
Je suis riche !!
J'offre un caram'bar à qui pourra m'expliquer ce qu'on peut bien faire d'une "matched pair" de ....valves !!!
C'est vrai que cette brave bête (parfaitement remplaçable par des diodes, elle a d'ailleurs existé en "solid state tube" avec la CTN qui va bien) était très utilisée sur les amplis à tubes genre Mac, Marantz, Radford, Leak, Quad et pas mal d'autres, c'est sans doute ce qui en fait la rareté.
Quitte à laisser l'épave en place pour la frime j'en ai remplacé des douzaines par des 1N4007, j'en mettais 2 en série pour être moins "brutal"
Idiophilie quand tu les tiens.....
Bonne soirée Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 17-01-2012 à 18:54 sta |
|
bonne idée Ilex,
encore faut-il arriver à faire remonter 3 oscillos jusqu'à Achicourt !
Benoît
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 20-01-2012 à 20:06 sta |
|
Bonsoir,
Je ne sais pas si les oscillos seront à Achicourt, mais je pense y être entre 12 & 13 heures.....
Si y a pas je me tate......... (quand les pros.... se tatent)....
A+ peut être, sauf mort ou maladie.
Ilex.
A LIRE ...
/JOLIMENT BIEN DIT L'emploi du pronom indéfini.../
Il était une fois quatre individus qu'on appelait *Tout le monde - Quelqu'un - Chacun - et Personne …* Il y avait un important travail à faire, Et on a demandé à*Tout le monde* de le faire.
Tout le monde était persuadé que*Quelqu'un* le ferait.
*Chacun* pouvait l'avoir fait, mais en réalité*Personne* ne le fit.
*Quelqu'un* se fâcha car c'était le travail de*Tout le monde* !
*Tout le monde* pensa que*Chacun* pouvait le faire
Et*Personne* ne doutait que*Quelqu'un* le ferait En fin de compte,*Tout le monde* fit des reproches à*Chacun* Parce que*Personne* n'avait fait ce que*Quelqu'un* aurait pu faire.
/MORALITÉ/
Sans vouloir le reprocher à*Tout le monde*, Il serait bon que*Chacun* Fasse ce qu'il doit sans nourrir l'espoir
Que*Quelqu'un* le fera à sa place
Car l'expérience montre que
Là où on attend*Quelqu'un*,
Généralement on ne trouve*Personne* !
/CONCLUSION/
Je vais le transférer à*Tout le monde* afin que*Chacun* puisse l'envoyer à*Quelqu'un* sans oublier*Personne*...
bonne soirée....
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 28-01-2012 à 20:01 sta |
|
Bonjour à tous
J'ai reçu les deux oscillos ce matin. En parfait état (très très bon emballage de Phil). Après nettoyage complet et mise sous tension prudente .... ça marche .... sauf pas de spot ni de ligne verte ... pourtant la THT est bien là. Je pense avoir besoin de conseils avisés pour la suite...
Encore merci à Phil pour la logistique.
Cordialement
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 28-01-2012 à 20:51 sta |
|
Il est quand même bien ce Phil (dommage qu'il ne rigole pas plus que çà!)
Où on est-on dans la liste où il faut donner son adresse?
J'attends mon tour selon la procédure établie.
Je crois que c'est un certain jeanmarie qui merde...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 28-01-2012 à 21:36 sta |
|
Il suffit d'envoyer un mail à Phil.
Perso j'ai choisi l'option transporteur, solution qu'il préfère surtout s'il y en a plusieurs.
Jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 28-01-2012 à 21:50 sta |
|
Et oui, le mail c'est bien !
Julien, j'ai eu le même problème. Il faut se méfier du sélecteur de voie, j'ai l'impression qu'il y a de mauvais contacts.
Il y a la position centrale inscrite en rouge A et B qui donne une impression d'instabilité. Je pense qu'il faut d'abord essayer sur celle-ci.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Terminalix Le 28-01-2012 à 22:14 sta |
|
Purée, j'arrive un poil tard...
Ça m'aurait bien tenté quitte à payer plus de port que d'oscillo.
Belle manip, en tout cas, bravo.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 28-01-2012 à 22:38 sta |
|
Oké Phil je vais voir du côté du sélecteur de voies... ça expliquerait qu'il n'y ait rien à l'écran ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 28-01-2012 à 23:58 sta |
|
suite
j'ai bien nettoyé le sélecteur de voies .... je commence à en comprendre le fonctionnement ... mais il y a du boulot : jamais eu de double trace avant... j'ai mis le géné BF en route. j'ai une belle barre à l'écran (pas de balayage) si je commute sur le déclenchement externe (logique) ... en baissant l'intensité du spot pour ne pas abîmer l'écran bien sûr. Quand je commute sur le déclenchement interne, la barre va de gauche à droite une fois... et puis plus rien .. si je recommute, ça recommence et idem. se pourrait-il que le retour de spot (extinction) reste sur éteint ? bon à force de chercher ... je vais bien trouver non ?
Cordialement
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 29-01-2012 à 11:11 sta |
|
Hello.....
Bon, absolument sans me vanter je connais assez bien les oscillos en général. Est- ce que quelqu'un pourrait faire une BONNE photo de la face avant, quitte à me l'envoyer en BAL si elle est trop grosse ??
Les réglages sont différents selon que les traces sont "alt" ou" Chop", et la BT peut avoir une position "one shot"..
Le déclenchement de la BT peut se faire sur une trace, l'autre ou les 2 (Add)
La première chose à faire pour lever le doute est de mettre la BT (X) en EXT et d'attaquer en même temps et en parallèle l'entrée Y (en simple trace) Si on a une belle ligne oblique qui varie en angle et amplitude en réglant les niveaux c'est déjà que les amplis X et Y fonctionnent, les alimentation du tube (lumière, focus et astigmatisme) fonctionnent aussi même si elles nécessitent un réglage.
à noter que les tubes rectangulaires ont presque toujours une "rotation de trace" puisqu'on ne peut pas tourner le tube....(!)
La plupart des BT "déclenchées" passent en "relaxé" (free run) en l'absence de signal.
Bon, je ne pourrai donner de tuyaux plus précis qu'avec une bonne photo permettant de lire les légendes des commandes. Les précédentes sont vraiment trop floues....
A+ Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 29-01-2012 à 11:20 sta |
|
P.S. pour ce que je peux en voir il n'y a pas de position "alt"ou"chop" dans le balayage Y. Ce serait donc un bicanons (c'est bien !!) et la synchro de la BT peut être prise sur A, B, ou les 2.
La position "auto " serait la "free run " et est à privilégier.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 29-01-2012 à 12:00 sta |
|
bonjour a tous
DANIEL des que possible je te fait parvenir
dans ta boite une photo de bonne définition
comme cela tu pourras nous faire profiter de tes
connaissance sur les oscillo alors a bientôt
des que j'ai le mien
pour ceux qui le désire bien sur,
je possède déjà un beckman 9020 et je n'es jamais utiliser toute
les fonction
donc plus j'en serait mieux se seras
bonne journée omale 13
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 12:05 sta |
|
Bonjour Wizhard
je brique mes deux oscillos de puis hier.
ils ont exactement la même "maladie" ... c'est donc que le problème se situe sans doute entre la chaise et le clavier comme pour l'informatique. Je vais essayer avec photos et commentaire d'expliquer ce que j'ai compris.
1) ce n'est pas un bi canons : j'ai déposé un tube pour nettoyer .. il n'y a qu'un canon. Pas de prise THT près de l'écran comme pour les TV. La TXT est donc sur le culot. GAFFE ! 10 Kv quand même.
2) la base de temps se déclenche 1 fois en manoeuvrant le commutateur en bas à droite (Réseau + Réseau -, Int + Int -, Ext + Ext -, Alternatif / Continu). Un coup la voie A, puis la voie B et la BdT se relaxe et reste comme ça. J'ai mesuré sur la platine, on a bien la tension qui progresse de 0.36 v jusqu'à 6,1 et repasse à 0.36 v et u reste jusqu'à la manoeuvre suivante.
EN position Ext + / - Continu ou Alternatif, le spot reste immobile c'est logique.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 12:17 sta |
|
donc on dirait que rien ne dit à la BdT de se déclencher. Comme ça doit être le tiroir qui envoie l'ordre (les voies A et B sont commutées successivement), et qu'il ne le fait pas, la manoeuvre du bouton provoque un déclenchement de la BdT mais une seule fois. Ce qui est curieux, c'est que la manoeuvre fait apparaître la trace de l'entrée A pour un unique balayage, la manoeuvre suivante fait apparaître la trace de l'entrée B pour un unique balayage également, et ainsi de suite. Pour alimenter les entrées, j'ai utilisé le signal carré de calibration (carré de 2 volts sûrement du 1 Khz). Donc la BdT ne passe pas en mode relaxé en absence de signal .. puisque 'il y a un signal bien visible à l'écran (sur 0.5 volts/division). Je vais essayer de décrire la façade dans le message suivant.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 12:25 sta |
|
Sur le tiroir il y a un bouton "Synchro" entre les deux voies. Il y a 4 positions en noir (gros bouton noir) A, B, AUTO, HF et 3 positions en rouge (petit bouton rouge) A, A+B, B.
Je vais essayer toutes les positions (si si même le dimanche matin !)
puis compte rendu.
Tout ça devrait faire piaffer d'impatience ceux qui n'ont pas encore récupéré leurs oscillos (faut pas les laisser trop longtemps à Phil : c'est plutôt encombrant comme machines).
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 12:38 sta |
|
bon toutes les positions ont été essayées... aucune ne permet le balayage continu des voies A, ou B, ou les deux. à chaque fois il faut manoeuvrer le bouton en bas à droite pour provoquer un balayage.
Cela dit une fois la panne trouvée, cela servira aux autres ....
Cordialement
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 29-01-2012 à 12:39 sta |
|
Mille excuses, la photo de Phil du 07/19h10 est correcte. donc je peux donner des indications avec celles là.
à l’arrière, bien vérifier la présence des 2 shunts et leur placement sur "int". Attention aux ASZ18 qui devraient avoir un capot protecteur isolant.On peut en faire un pour les 3 avec de la goulotte ou son capot.
Il y a effectivement l'astigmatisme (à régler conjointement avec la concentration, à l'avant, pour obtenir la trace la plus nette possible sur un signal carré, celui du calibrateur par exemple.)
Mettre les 2 glissières su tiroir Y sur "0" et régler la "trace rotation" parallèle à une ligne horizontale du graticule.
Il devait y avoir un accessoire qui se branchait (dans la place au dessus de la plaque "armée") peut être une alimentation BT ??? connais pas.
Les autres prises sont des accès aux signaux de la BT et à la modulation Z
à suivre....
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 29-01-2012 à 13:02 sta |
|
@ julien :
essaie de brancher en parallèle sur l'entrée X la sortie du calibrateur . normalement il devrait y avoir un balayage horizontal d'amplitude réglable avec gain X (qui a une position étalonnée) et la glissière X1-X10.
Le cadrage horizontal devrait fonctionner (<----->). Si tout va bien de ce côté c'est que
l'ampli X est OK.Brancher aussi une entrée Y, la ligne devrait devenir oblique (lissajous)
S'il n'y a effectivement pas de transfert de synchro il, peut y avoir un mauvais con vers le connecteur du tiroir. Mais logiquement en position "réseau" le déclenchement se fait sur le 50 hz de l'alime....et devrait donc être indépendant du tiroir. Il y a donc probablement un twist dans l'ampli de synchro de la bt mais là sans schéma ça va pas être facile. Bon, j'y réfléchis et je reprends tout à l'heure .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 13:41 sta |
|

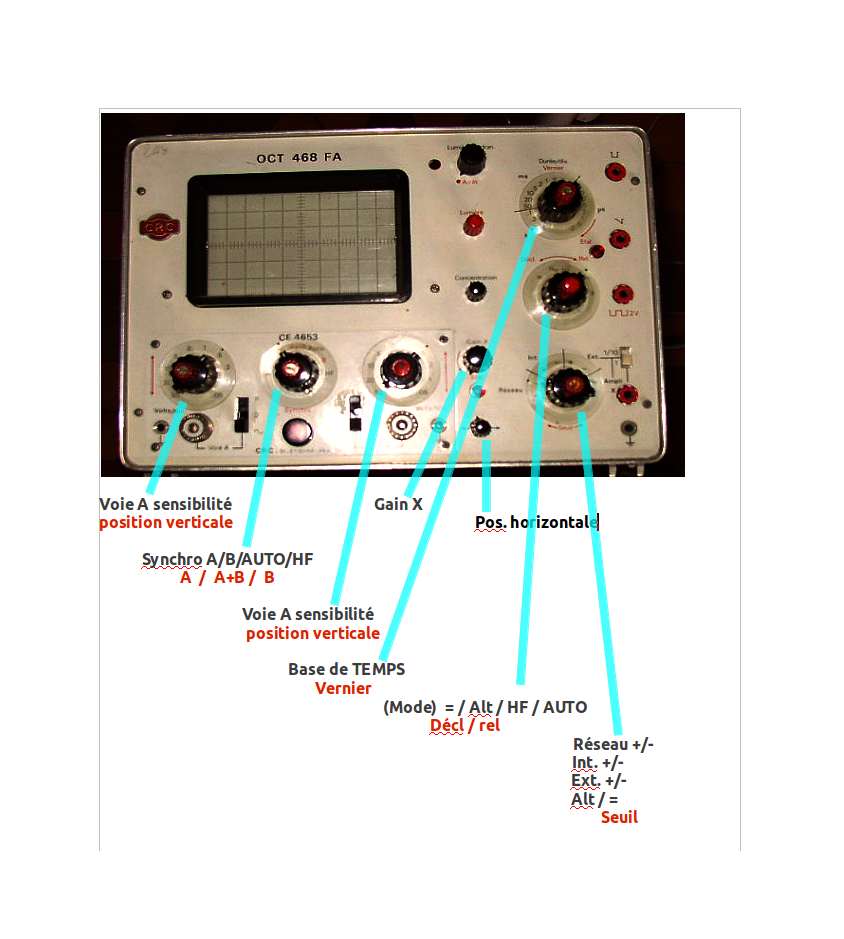

j'ai fait une photo avec des légendes des commandes ....
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 13:57 sta |
|
A l'arrière il y a bien deux shunts "accès aux plaques Y" EXT. INT. Les shunt sont en position EXT. J'avais essayé sur INT et cela donnait 4 trais au lieu de deux.
L'accessoire au dessus de la plaque armée ne peut pas être une alim. Les douilles ont chacune un condensateur de 0,1 µ. Ce doit être une entrée mais pourquoi ? En dessous il y a un connecteur 4 pôles avec masse/carré/dent de scie/ et Y. Sans doute pour raccorder sur un banc ou synchroniser plusieurs scopes ?
Bien noté pour les ASZ18 c'est pas le moment de les claquer (je vais vérifier si ils présentent une tension sur leurs boîtiers par rapport à la masse. Ca peut servir !
L'astigmatisme est bon. La concentration est parfaite (très belle trace très nette et très fine ... c'est pas comme mon HAMEG 307 ....)
Je vais faire les essais recommandés ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 29-01-2012 à 14:16 sta |
|
Bonjour
Voir si le commutateur à glissière (le dernier en bas à droite) n'est pas sur la position "Ampli X "
y mettre du Contact 60 ou autre.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 14:27 sta |
|

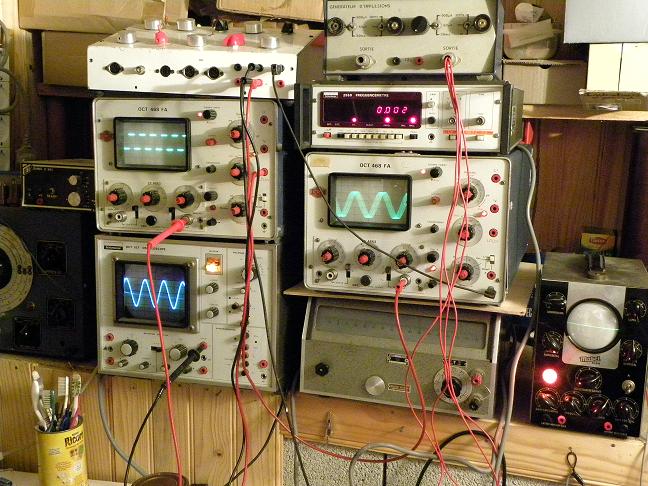

bon effectivement il y a du mieux ....
en haut sinus depuis le géné BF, en bas le carré de calibration. Le bouton Décle. / Relax . est chatouilleux !
les shunts sont en position INT.
Evidemment, quand on a les traces à l'écran on voit ce qu'on fait et on comprend ce que l'on touche. Réseau synchronise les traces sur 50 Hz (j'étais loin de m"en douter !). Dans cette position, la synchro A A+B et B est inopérante .. évidemment (maintenant je comprends). En position INT, on synchronise sur A ou sur B ou sur les deux .... ça va bien mieux ! J'ai touché tous les boutons maintenant que je sais à quoi ils servent !*
Merci Wizhard pour se déblocage.
Je vais passer à l'autre oscillo .. lui il a une vraie panne (la pos verticale est instable et l'alim semble osciller un peu.. et en chauffant ça se dégrade les traces tombent plus bas que l'écran ... et on ne voit pus rien ... ce n'est pas pratique !)
A suivre ... je continue l'inspection
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 14:30 sta |
|
Adams, le commutateur à glissière Ampli X est effectivement une peu foireux ... je l'ai pulvérisé plusieurs fois avec du KF F2... et j'ai fini par un peu de graisse ... c'est peut être lui qui me faisait des siennes ....
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 29-01-2012 à 15:39 sta |
|
Bonjour à tous,
Julien je crois qu'il faut vérifier aussi le 6AU6 qui est fixée à l'envers, sur mon deuxième oscillo, j'ai dû la changer.
Jean-Luc, je suis un peu en retard pour la livraison sur Marseille mais patience ça va se faire...
Daniel pourrait-il nous en dire un peu plus sur le rôle des ASZ18 ? C'est vrai qu'ils ont pratiquement tous perdu leur protection en plastique.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 15:53 sta |
|
Phil j'ai interchangé les 6AU6 pas de différence.. il va sans doute falloir en approvisionner au cas où. Le deuxième Oscillo fonctionne bien maintenant ... le nettoyage des contacts a l'air de lui avoir fait du bien.
Les ASZ 18 sont à -8,23 volts par rapport au chassis. Ils doivent servir à stabiliser des tensions.. avec un peu de courant .. ils sont juste tièdes. Il faudra les protéger car en cas de CC avec le chassis .. ça ne peut pas faire du bien.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 29-01-2012 à 16:08 sta |
|
salut PHIL
pas de problème
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 29-01-2012 à 16:30 sta |
|
RE....
OK julien., Bon, ben voila une chose qu'elle est bonne !!
Le commutateur "ext" ne sert qu'à atténuer ou pas l'entrée "EXT" (les 2 dernières positions du bouton rotatif). Sauf dans un cas de blocage comme le tien l'entrée X ne sert pas souvent, à moins de faire des comparaisons de fréquences par battement (Lissajous). par contre en cas de panne de la BT l'entrée "ext" (qui est indépendante) peut servir à l'imiter, voire à la remplacer. l'ampli n'est pas calibré (il peut l'être !!) le "gain X" est un simple potard.
Le fait que le pot de seuil de synchro (decl/rel) soit "pointu" est normal, il l'est moins en fonction de l'amplitude du signal à l'écran. Il peut bien sûr avoir un mauvais contact... Toujours faire en sorte d'avoir une déviation suffisante en Y (4 carreaux). il faut trouver le bon équilibre, trop ça distord, pas assez ça ne synchronise pas. Idem pour le "vernier" de bt, pour une mesure de fréquence (ou de période) mieux vaut le laisser en position "étal".
Pour celui qui est en panne faire l'essai sans le tiroir, avec le X externe alimenté par le calibrateur. Si la ligne en X ne bouge pas le problème vient du tiroir, sinon une alime peut être foireuse, le fait d'en avoir un qui fonctionne ça peut aider....
Les positions HF sont en général des positions de "réjection" HF, (passe-bas) utiles pour voir des signaux en environnement perturbé (par exemple des signaux "trame" mélangés aux signaux "ligne" en TV.)
En position "=" la synchro sera dépendante de la position du spot et sensible à l'offset (cadrage vertical) . Mais cela peut être intéressant pour synchroniser sur une portion spécifique d'un signal complexe. le vernier de "seuil" sert aussi dans ce cas (il peut être assez "pointu" lui aussi)
Les bananoides à l'arrière je donne ma langue au chat. avec des capas (en série ?) ça ne peut pas être un enregistreur.... Il faudrait savoir où elles vont . En tous cas vu la disposition c'était certainement un accessoire mais quoi ???
Si une alime bouge vérifier les ASZ, c'est fragile ces petites choses là....Il sont "normalement" un peu fuyards en E/C, c'est normal sur du germanium de puissance. éventuellement s'ils sont sur supports essayer de les "croiser" pour déplacer (et cerner) le problème. à suivre Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 29-01-2012 à 17:23 sta |
|
Effectivement le bouton A/B/A+B sélectionne l'affichage, je ne l'avais pas vu sur la photo. Il doit donc être simplement "choppeur" (découpage), ALT quand il existe est dépendant de la BT, il suffit de choisir une BT lente, si les traces apparaissent en alternance il s'agit bien d'un balayage alterné. Pas bicanon, désolé de m'être gourancé...
Il peut y avoir une ou 2 pétoches dans le tiroir, elles peuvent bien entendu être dans le coup.heureusement les 6AU6 ne sont pas vraiment rares. Et il y a toujours moyen d'interchanger des tiroirs (après repérage) pour lever le doute.
Les ASZ peuvent bien sûr servir à des alimentations basse tension, (j'ai une alime Philips qui en comporte 4, qui déménagent remarquablement bien!!) mais aussi à la génération THT (ils sont assez hauts en tension E/C). (Philips en utilisait sur des alims de fluos pour cars) Il est de toute manière prudent de les isoler, soit avec des capuchons de récup soit avec une barrette de matériau isolant pour les 3. Ils sont délicats, inutile de se fâcher avec.....Un contact d'un à la masse pourrait fort bien flinguer son copain.
De toute manière tous les potards doivent être un peu crachoullards. Attention, sur les entrées Y on est en haute impédance, ne pas exagérer sur le nettoyant (qui peut faire pire que mieux)(Sur un Tektronix, un simple coup de KF dans l'atténuateur d'entrée le flingue définitivement)
Bon, on a un peu avancé. à suivre daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 29-01-2012 à 17:47 sta |
|
Bonsoir,
Bon Daniel, je crois que vous allez être encore sollicité...
Pourriez vous me dire comment je peux vérifier et mesurer la THT ? J'imagine qu'il me faut une sonde ?
Sur le deuxième oscillo, c'est pas "ça ké ça"...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 29-01-2012 à 18:23 sta |
|
Julienbeta dit :
<<on synchronise sur A ou sur B ou sur les deux>>
Sur "les deux "on peut voir des signaux provenant de deux générateurs qui n'ont pas de rapport de fréquence,ça ne sert pas tellement mais il est utile de savoir si ça fonctionne.
Pour les ASZ 18 il existe un transistor pnp Si qui peut remplacer directement les Ge ,le 2N4399.
Ces oscillo n'ont peut etre pas servi depuis des années,certaines problèmes vont s'arranger avec la reformation des chimiques .(à moins que ce ne soient des tantale.)
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 19:16 sta |
|
Phil attention ! 10 Kv à part une sonde HT je ne vois pas bien ..... si peut être en mettant en série plusieurs résistances de 10 M ohms disons 9 et deux de 5 M ohms depuis la masse ... ça donne 100 M ohms et 500 volts entre masse et point chaud de la première résistance de 5 M ohms ... bon il faut avoir des résistances de 5 et 10 M Ohms .... reste à savoir si l'idée est bonne .... on va pas tarder à le savoir .... ce site est très bien fréquenté !
Les ASZ 18 sont à - 8,23 V de la masse ... et les 3 sont à la même tension par rapport au chassis et 0 V entre les 3 ( enfin leur boitier ... je ne sais pas si les collecteurs sont au boitier sur ces bestioles).
Messieurs un grand merci pour vos informations : nous avons déjà là une grande partie du mode d'emploi de ces oscillos .
Je n'ai vu aucun tentale dedans... j'ai testé pas mal de condos chimiques .... sans trouver de problème pour l'instant. Par contre mon deuxième appareil devient instable en chauffant : la pos verticale d'une trace influe sur l'autre et cela parasite .... il doit y avoir un condo malade quelque part.
Il y a deux 6AU6 une pour la base de temps, l'autre pas bien loin. Dans le tiroir une seule E 188 CC je crois. ça se remplace par quoi ces loupiotes là en cas de Pb ?
Cordialement
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 29-01-2012 à 19:28 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 19:39 sta |
|
pas sûr Omale 13 .. ce sont des germanium... vraisemblablement des PNP ... alors le collecteur serait plutôt à la masse.. je vais aller voir ça sur les datasheets...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 29-01-2012 à 19:44 sta |
|
tu as raison ..... c'est bien collecteur au boitier ......
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 29-01-2012 à 19:52 sta |
|
100volt 8ap-30watt
et remplacent 2n 2527
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 30-01-2012 à 11:04 sta |
|
Rebonjour....
Il n'est pas franchement utile de mesurer la post-accélération (Dite THT), elle ne sert qu'à obtenir une bonne luminosité de la trace et n'en est pas à 500 v près. Elle provient d'un oscillateur séparé, peut être bien avec les ASZ. (au moins deux). pour le savoir et si un des scopes marche, "regarder" sur le collecteur des totors (le boitier), s'il y a une oscillation bingo. C'est marche ou marche pas. (On peut très bien utiliser un scope pour s'auto-dépanner, surtout un double trace !!)
Dans ce cas ce qui compte c'est l'alime de cet oscillateur, pas ce qui en sort. Du moment que la trace est suffisamment lumineuse et concentre bien c'est OK.
E 188 CC version pro de L'ECC188. Plus solide et fiable mais pas plus performante. ECC 88 peut la remplacer mais il faudra sans doute recalibrer.
Asz 18 GE (PNP) de puissance, TO3. 100 v 8 a. ne peut pas être remplacé par un SI si utilisé en oscillateur. équivalent (approchant) en GE 2N1536. Vérifier qu'ils sont bien serrés , avec des GE l'avalanche thermique ne pardonne pas.....
Pour celui qu dérive essayer de croiser les tiroirs (après les avoir repérés, sinon il faudra recalibrer.) pour lever le doute. si le problème persiste il vient d'ailleurs, il y a souvent des filtres rudimentaires à l'attaque des plaques Y ., et des résistances (jamais des bobinées !!) qui peuvent changer de valeur. Mesurer ce qu'il y a sur les plaques sans le tiroir.
Je pense toujours qu'il serait prudent de protéger les ASZ, si le châssis comporte des trous pour les capots ils devaient exister au départ. c'est vrai qu'ils se détachaient facilement . sur le matériel US ces capots sont vissés avec les totors.
à suivre, quand ils tourneront correctement on verra pour l'utilisation. Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 01-02-2012 à 13:42 sta |
|
Bonjour
pour phil
colis bien arrivé....stop
bien emballé....stop
bien déballé .....stop
test ce soir si je rentres pas trop tard(ça caille dehors)
sur ce,je retourne à mes portails et autres.
Jacques49
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 01-02-2012 à 13:45 sta |
|
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 01-02-2012 à 13:45 sta |
|
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 01-02-2012 à 15:05 sta |
|
Je dirais même "très bien emballé" ! Chapeau Phil !
Pour pour ceux qui ont reçu leur appareil, ça revient à combien le port ?
Merci
A+
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 01-02-2012 à 16:58 sta |
|
ça au moins c'est un emballage correct !!
Je ne suis pas concerné mais on peut féliciter Phil de s'être donné autant de mal.
("joke"Il n'a pas fermé ses cartons avec des "élastic".....)
Amitiés Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 01-02-2012 à 18:41 sta |
|
Messieurs,
Faudra proposer notre ami pour l'oscar de l'emballage.......
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 01-02-2012 à 18:58 sta |
|
bonsoir
pour info: léger sifflement ,aucune trace, rien et il fait froid ,l'atelier n'est pas chauffé la semaine.
on verra samedi.
Jacques49
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 01-02-2012 à 19:54 sta |
|
Bonsoir...
Première chose à faire : enlever le tiroir et mettre le commutateur de synchro sur "EXT" une des 4 positions)(en bas à droite.)
garder la main sur le bouton de lumière car il peut y avoir un spot très brillant. éventuellement bouger<----> au cas où le spot serait dans les choux.
Si le spot est là les divers contrôles, lumière, concentration, astigmatisme, cadrage horizontal devraient fonctionner. Il devrait y avoir une trace horizontale si on relie l'entrée "EXT" au calibrateur, réglage par gain X et commut 1/10
à suivre Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 02-02-2012 à 20:31 sta |
|
J'ai pas de mérite, j'ai soudoyé le service de réception des colis au boulot...
J'ai comme l'impression que les oscillos souffrent tous de la même maladie. Curieux non, que cette THT siffle ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 02-02-2012 à 20:55 sta |
|
bonsoir a tous
salut PHIL
peut-être était il utiliser pour charmé les serpents
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 02-02-2012 à 21:14 sta |
|
Phil, je vous ai envoyé un mail Il est bien arrivé ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 02-02-2012 à 21:36 sta |
|
Non, rien reçu récemment Paul ! Le dernier date de dimanche 29.
Livraison peut-être dimanche qui vient car cette semaine pas de déplacement à cause de la météo...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 04-02-2012 à 10:52 sta |
|
Hello....
Toujours sans voir le schéma on peut supposer que les "THT qui sifflent" sont alimentées par des ASZ 18 montés en multivibrateur .C'est un reproche qu'on faisait aussi aux fluos pour autocars mentionnés plus haut, et certaines ampoules fluocompactes sifflent légèrement aussi. Sur ces signaux carrés un transfo ne peut pas être totalement silencieux, On peut "atténuer" (avec des colles comme la cyanolit qui n'existait pas à l'époque mais qui même aujourd'hui est trop chère pour ces produits "cheap) mais jamais supprimer complètement. J'ai eu longtemps ce problème avec les premiers Mac (mac monobloc, plus....)dont les utilisateurs-mais surtout les utilisatrices, plus sensibles à l'aigu-se plaignaient souvent. Idem avec certains TV, le 15625 hz est une fréquence audible pour certains.....
Aujourd'hui les alimentations à découpage sifflent sans doute tout autant, mais bien au delà de l'audible (pour nous !, les chiens, chats, chiroptères et autres n'ont pas voix au chapitre....)
à pluche Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 04-02-2012 à 14:39 sta |
|
"les utilisatrices, plus sensibles" C'est pour cela que l'on est jamais dérangé par une présence féminine à l'atelier, alors ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 04-02-2012 à 14:49 sta |
|
Hello....
Ben oui, nos chères (!) YL entendent plus haut que nous. (Tympan plus petit ?)
Mais je pense plutôt que leur aversion à l'égard des "shacks" vient plutôt du fait que leur sens du rangement (et de l'ordre) est très différent du notre, c'est scientifiquement prouvé.
Quand à leur audition malgré sa plus grande sensibilité elle est souvent étonnamment sélective....
Mais comme disait Sacha Guitry "Mesdames, vous avez tous les défauts mais surtout, ne changez pas.!..."
Bonne journée Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 04-02-2012 à 17:49 sta |
|
Bonsoir,
Toujours rien qui remonte vers le Nord........
Remarquez de c'temps là, faut dire Monsieur ça n'roulepas Monsieur.... ça n'roule pas.....
pour les oscillos..... c'est du....... déSPOTISME......... ouaf ouaf..
Ilex.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 05-02-2012 à 13:19 sta |
|
Bonjour,
Un grand Merci à Phil qui m'a déposé le scope chez moi ce matin... Dommage qu'il n'aie pas pu rester ne serai-ce que 5 minutes...
Le scope a tourné quelque temps avec une ampoule de 40W en série, puis tout à l'heure je l'ai alimenté en 220V. Rien sur l'écran, après changement des 6AU6... C'est à confirmer, mais je n'au vu aucune lueur s'échappant de l'énorme culot du tube cathodique...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 05-02-2012 à 14:32 sta |
|
bon jour a tous
>>vu aucune lueur s'échappant de l'énorme culot du tube cathodique...<<
oui PHIL a du mérite je le salut au passage,
PAUL qu'attendez tu a voir sur le culot
alors il marche ou pas ,a+ omale 13
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 05-02-2012 à 16:38 sta |
|
Eh bien je m'attendais à voir la lueur du filament... Enfin. Je verrai un plus tard, quand j'aurai le temps !
En tout cas, la THT siffle vraiment !
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 05-02-2012 à 17:56 sta |
|
Bonsoir,
Je regrette un peu Paul, j'aurais dû l'essayer avant de te l'emmener. Désolé mais parfois j'agis plus vite que je ne réfléchis...
Ceci dit, s'il siffle c'est plutôt bon signe et à mon avis il n'est pas utile de s’attarder sur le tube cathodique.
Attention aux contacts notamment à celui du sélecteur de voie A et B. Plus haut, Daniel explique très bien comment récupérer la trace si le spot est dans les choux.
Voir aussi l'état des contacts des cartes et leur bon enffichage.
Au départ, il est inutile d'injecter un signal. Après seulement utiliser le signal carré interne pour les essais.
Peut-être, une photo pour aider à positionner les boutons au départ...
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 05-02-2012 à 18:29 sta |
|
les shunts a l'arrière son bien sur interne
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 05-02-2012 à 20:02 sta |
|
Pas de problème Phil S'il avait marché du premier coup, ça n'aurait pas été marrant... J'ai de la chance déjà, les cache sont là.
Merci encore !!!
Je vais relire les conseils de Daniel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 05-02-2012 à 20:07 sta |
|
Houla, il y a beaucoup d'éléments !
Wizhard, si tu repasses, tu me dis les vérifications à faire ? J'ai rien sur mon écran...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 05-02-2012 à 21:49 sta |
|
Bonsoir à tous,
Pour votre info, un dénommé "MAX" de "La Seyne/mer", vends, sur e-Bay, depuis le 29/1, un lot de 7 oscillos CRC-OCT468FA, dont 1 pour pièces pour 70 Eur.
Qui est intéressé?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 05-02-2012 à 22:53 sta |
|
Suite,
Sur LBCoin, le même MAX (La Seyne /mer 0494872019) a mis en vente, le 29/01, un lot de 28 CRC-OCT468FA.
Ki ken veu?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Guy F6CTP Le 05-02-2012 à 23:12 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 05-02-2012 à 23:55 sta |
|
Salut Paul...
ok; je reprendrai demain en fin de matinée (cause toubib)
Commence peut être déjà à nettoyer les contacts des cartes avec du papier blanc, comme dit plus haut.
Je referai une liste des vérifs à faire.
Bonne nuit Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De guyguy Le 06-02-2012 à 15:54 sta |
|
Avec 1 zéro de + : 280 733 460 sur LBC ;
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 06-02-2012 à 18:28 sta |
|
Ok, je reprends le fil . bonsoir à tous.
Effectivement les annonces ci dessus sont curieuses, ou alors il y a un stock monumental qui traine dans ce coin.
Bon, on reprend pour les vérifs. voir post précédent, 01/19h54, enlever le tiroir......et la suite.
Retirer les cartes, 1 par 1, nettoyer les contacts dorés avec un morceau de papier blanc replié pour le raidir. (vous verrez vous même ce que ça enlève...) sortir les tubes (également 1 par 1 et nettoyer les pinoches avec du jex ou du scotch-brite. J'utilise un petit pinceau en fibre de verre vendu comme grattoir pour dessineux, très efficace, passe partout et peu agressif. à part les tubes à pattes dorées (1) à nettoyer avec un coton tige imprégné de KF, ne pas aller jusqu'au métal sur les autres.
Si la (THT) siffle c'est qu'il y a de l'alime. Vérifier que tout le monde s'allume normalement. le tube lui même n'est pas très lumineux. Les transistors sont sur support, vérifier qu'ils sont bien enfoncés et éventuellement les sortir et les rentrer pour nettoyer les pattes. (attention au sens !!)
Un léger coup de KF (ou équivalent, Kontakt, Swish....)sur les commutateurs. N'en mettre que très peu ou pas du tout sur les atténuateurs du tiroir. Il existe bien un "spécial tuner" moins polluant mais tout le monde n'en dispose pas.
On peut par contre nettoyer généreusement les potards, vu les tensions en jeu ils deviennent tous crachouillards avec le temps (y compris sur les Tektro.!)
Je n'ai malheureusement pas le modèle sous la main, et j'ignore si un forumeux propriétaire est dans mon secteur (Nancy). Je ne peux que m'en tenir aux généralités.
L'idéal serait que le propriétaire d'un modèle fonctionnel relève les principales tensions. (sauf la Tht, pas vraiment critique sauf totalement absente) (filtrage ??) (Si elle siffle très fort ce peut être le cas)
Important : ne pas oublier que sur la plupart des oscilloscopes l'alimentation du tube est inversée (par rapport à l'habituel), la cathode alimentée en haute tension négative.
Quand on a récupéré le spot on peut remettre le tiroir. Essayer d'abord en monotrace et vérifier que le cadrage fonctionne. Il y a en général 2 trimmers accessibles, un de gain (à régler ultérieurement avec le calibrateur) et un d'équilibrage de l'ampli Y Le bon réglage de celui ci correspond à l'absence (ou à l’atténuation maximale !!) de mouvement vertical de la trace quand on bouge l'atténuateur, surtout sur les positions les plus sensibles.( sans rien à l'entrée, ou avec les glissières sur "0"). à faire sur les 2 amplis.
à part sur l'ampli Y ne pas toucher aux autres potards trimmers, Il y a en général gain X, niveau synchro, fréquence BT....il faut de bons étalons pour les régler.
S'il y a un problème de gain vérifier les R en série avec les entées Y. en cas de fausse manip elles sont les premières à dérouiller.
On verra pour les calibrations . à suivre Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 07-02-2012 à 20:31 sta |
|
Bonsoir,
Cartes sorties et contacts nettoyés par un papier blanc devenu noir... Même résultat...
Je veux bien nettoyer les sélecteurs, mais leurs contacts sont inaccessibles...
Les transistors sur support à nettoyer sont ceux à l'arrière de l'appareil ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 08-02-2012 à 10:45 sta |
|
@ paul
Bonjour...
Non, à l'arrière ces gros boulons ont peu de chance de faire des mauvais contacts. ce qui n’empêche pas de les sortir, d'y remettre un peu de pâte thermique et de vérifier leur serrage. c'est par sécurité....
Pour vérifier la présence de THT y approcher simplement la lame d'un tournevis bien isolé. Il doit y avoir un "copeau" de quelques mm à la sortie du transfo. éviter le courtjus, les totors du multi n'aimeraient pas. Faute de sonde THT (toujours cassée, la résistance de 20 cm plutôt fragile ne supportait pas les chutes !) les dépanneurs de TV procédaient ainsi....
Julien a mesuré les tensions sur le Collecteur des ASZ (le boitier), environ 8,5 v sur un appareil fonctionnel. à vérifier en priorité.
Il y a d'autres transistors sur support un peu partout, aussi sur le tiroir. Il ne sont évidemment pas dans le coup si le tiroir est démonté, mais cela n'empêche pas de nettoyer un peu leurs contacts.
Il n'est bien sur pas possible de nettoyer physiquement les contacteurs.Un peut de KF et du mouvement suffisent en général. Pour ceux des atténuateurs (plus chatouilleux !) on peut mettre du produit dans un petit récipient (bouchon plastique) et déposer une goutte sur les contacts avec un petit tournevis ou équivalent. Il faut éviter de "mouiller" la carcasse des contacteurs, qui risquerait de rester conductrice.
Si le transfo de la postacc siffle très fort son filtrage (diodes et capas HT) peut être dans le coup. débrancher sa sortie et vérifier comme ci dessus (petit arc.)
Se méfier des mesures sur le culot du tube, même avec une postacc - 2000 V sur la cathode c'est courant.
Si quelqu'un pouvait identifier le tube ce serait intéressant, j'ai pas mal de docs et on pourrait au moins savoir en gros ce qu'on doit trouver.
à suivre Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 08-02-2012 à 18:36 sta |
|
Toujours rien pour le Nord......
Ilex.
fait froid... hein...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 08-02-2012 à 18:44 sta |
|
Bah, dans le sud aussi...
Et à l'est j'te raconte pas !!!
Comme disait le perroquet mâle, on se les gèle !! (c'est un bon moyen pour reconnaitre le sexe d'un perroquet)
Bonne soirée (au coin du feu si possible) Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 08-02-2012 à 19:01 sta |
|
Bonsoir à tous,
Voici le tube démonté sur le scope de spare pour pièces...
Bon, je prends le temps de relire votre post Daniel et je procéderai aux relevés de tensions.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 08-02-2012 à 19:37 sta |
|
Bonsoir phil et les autres...
Bien entendu je n'ai pas de doc CSF, c'eut été trop beau....
OEE1107 P2... je vais quand même regarder si dans mes docs il n'y a pas une équivalence.
Si quelqu'un a (surtout les caractéristiques....)
J'men va aller voir mon pote gogol, sait-on jamais !!
A pluche Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 08-02-2012 à 20:14 sta |
|
Un Grand merci à tous !
Bon, pas de totors sur support, sauf sur le tiroir...
La prochaine étape : accéder au culot du tube et sonder son filament, histoire d'avoir le cœur net.
Est-ce que je risque quelque chose avec la THT une fois le scope éteint ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 08-02-2012 à 20:38 sta |
|
non, même avec le scope allumé ! ça surprend et ca pique, c'est tout...il n'y a pas assez d'intensité pour faire vraiment mal. (sauf à un cardiaque) C'est infiniment moins dangereux que le 220 du secteur (ou que le 110 des tous courants, encore plus dangereux car il "colle".)
Il est facile de repérer le fil de la postacc. il est beaucoup plus isolé que les autres. il suffit de le mettre à la masse pour décharger le filtrage et la capa du tube.
Attention, le filament est presque toujours relié à la cathode (isolation!) et utilise toujours un enroulement spécial du transfo, mais parfois du transfo THT (comme sur certains TV)
Cet enroulement étant séparé il n'est pas impossible qu'il y ait un fusible ou une résistance de sécurité dessus.
La bobine autour du tube c'est la rotation de trace, elle n'a aucun rôle électrique.
Bonne bidouille Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 08-02-2012 à 20:41 sta |
|
Merci Daniel.
J'ai dévissé le capot arrière, j'ai accès au culot du tube lui-même. Normalement, si je sonde les broches, je devrais trouver une continuité entre deux d'entre elles, si le filament est sain ? Car même dans le noir complet, aucune lueur venant du culot. C'est peut-être pas ça, mais bon...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 08-02-2012 à 20:52 sta |
|
Sur le filament il y aura aussi la résistance du transfo....il faudrait débrancher le support mais sur les scopes ce n'est pas toujours facile !!
Sur des gros scopes genre Tektro je me suis déjà dépanné avec un petit transfo externe; Les transfos 6 v de blocs de sécurité conviennent bien, ils sont très bien isolés ( il peut y avoir -2 kv sur cet enroulement relié à la cathode !!)
Il vaut mieux rechercher la continuité d'abord....
J'ai trouvé ce tube dans des nomenclatures mais aucune caractéristique. Appel au peuple !!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 08-02-2012 à 21:32 sta |
|
Salut Daniel,
Pas trop graves les problèmes de santé j'espère...
J'ai réussi à accéder au culot du tube et j'ai enlevé son support, plus qu'à sonder les broches. Je ne devrais avoir de continuité que sur le filament, c'est ça ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 08-02-2012 à 21:40 sta |
|
Le filament est câblé entre la première et la dernière broche, 3 ohms...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 09-02-2012 à 11:25 sta |
|
Hello boys....
Il y a eu des tubes (chez Telefunken, en grand diamètre) où la cathode était reliée à un côté du filament. ce n'est sans doute pas le cas de celui-ci, mais si on trouve 0 ohm quelque part.....
Phil a repéré le filament, c'est extra. S'il n'est pas coupé regarder du côté de son alim, il peut y avoir un fusible ou une sécurité quelconque. rien n'interdit de faire un essai avec un transfo externe, en 6,3 volts comme les lampes. Attention à l'isolation.(ne pas relier la carcasse du scope à la terre pour cet essai)(cas de l'immense majorité des tubes d'oscillos). comme sur les tubes de TV il est assez rare d'avoir une coupure filament. Hélas si c'est le cas de profundis....plus qu'à vendre la "pattes dorées" à un idiophile !!
Merci de s'inquiéter de ma santé, c'est un problème de zieu et ce n'est pas grave (il y en a un qui marche encore bien)
Dans la référence du tube OOE c'est sans doute le type, 1107 la dimension et p2 le phosphore, couleur et rémanence. il y en a d'autres avec une dimension différente, mais probablement avec le même culot.
On peut d'ailleurs alimenter le filament seul avec un transfo de BCL 6,3v, sans mettre l'oscillo sous tension. Simplement pour "voir" si le filament est "visible" !!. Ne surtout pas utiliser le 6,3 v des tubes, l'isolation serait insuffisante !!
à suivre Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 09-02-2012 à 18:45 sta |
|
Bonsoir,
Une très bonne nouvelle : l'oscilloscope est reparti !
Très bête... Quelque fois je fais des choses bizarres. J'ai passé le sélecteur de tension sur 220V (il était en 240), et là, un spot... Avec le tiroir, nickel ! Observation : la base du culot du tube est éclairée !
Puis, j'ai repassé le scope en 240, et il est reparti... Bizarre
Un passage en 220 a réveillé quelque chose dans le filament du tube...
Un quelconque lien avec un phénomène observé sur des vieilles lampes ? à leur première mise sous tension, le filament éclaire un bon coup avant de redevenir normal...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 09-02-2012 à 19:07 sta |
|
Bonsoir,
Faux contact entre le support et le culot du tube ou dans le selecteur ?
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 09-02-2012 à 19:21 sta |
|
Bonsoir....
oui, dans des temps reculés je m'amusais à "réparer" des ampoules d'éclairage en faisant se toucher les extrémités cassées du filament. la chaleur les ressoudait....mais ça ne tenait pas très longtemps, si ça n'avait pas explosé au départ !! De toute manière il fallait secouer la chose, et je suppose que vous n'avez pas infligé ce traitement au tube...
Je n'y crois pas trop sur un tube cathodique, en général les filaments étaient costauds. (pour en griller exprès, il m'est arrivé de mettre 110 V sur des tubes TV...en 6,3 V !!, et ils tenaient un bon moment....(c’était pour les assurances trop chipoteuses)
Je pense plutôt à un mauvais con ou une soudure sèche. peut être même sur le support que vous avez enlevé et remis, ce qui suffit souvent à nettoyer.
De toute manière si le filament s'était réparé tout seul vous l'auriez trouvé coupé avant la manip.....vérifies plutôt le câblage depuis le transfo jusqu'au support.
Bon, plus qu'à vérifier que toutes les commandes fonctionnent, les cadrages, etc.....on verra pour les réglages et l'étalonnage après.
à suivre Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 10-02-2012 à 21:37 sta |
|
la THT du tube c'est 10 Kvolts. elle apparaît bien sur la carte avec les 3 gros capas et ce n'est pas repéré ! Mon multimètre l'a ramassée alors que je mesurais les tensions d'alim.... ça arque généreusement à bonne distance et sans contact .. ça m'apprendra à faire des tests sans schéma des cartes ....j'ai dû remplacer un transistor de protection du multimètre (monté en diode) ......
Je ne suis pas sûr que ça pique seulement au doigts .. la THT a l'air assez vigoureuse PRUDENCE... même si on est pas cardiaque ....
Cordialement Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 10-02-2012 à 23:17 sta |
|
Le mien est monté sans broncher aux 20 KHz fournis par la carte audio de mon iPhone. Sinusoïde très propre, mis à part une vilaine trace qui traverse l'écran... Sinon aucun mauvais contact ni potard chachouillard, j'ai de la chance...
Seul défaut je dirais, les divisions de l'écran sont trop peu contrastées...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 11-02-2012 à 07:07 sta |
|
oui.. j'ai prévu à terme de remplacer les loupiottes du graticule par des LED rouges ou bleues... ça devrait améliorer la visibilité des divisions...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 11-02-2012 à 11:12 sta |
|
Bonjour tous...
Oui, on les voit mieux si on les colore un peu, en rouge de préférence pour faire contraste avec la trace. mais c'est surtout utile pour faire des photos de l'écran, si on éclaire un peu trop ça diminue le contraste. apparemment ce n'est pas un tube à graticule interne.....donc il aura un chouia de parallaxe. Pas grave...
La THT est plutôt moins violente que sur un TV, et pour en avoir ramassé pas mal je sais que ça surprend mais ce n'est pas vraiment dangereux si ça ne traverse pas le corps. bon, ce n'est pas une raison pour être maso !!!Sur les TV à tubes la "récupérée" faisait vraiment mal, et même des trous.
Réglage du spot : appliquer un signal carré (le calibrateur), lui faire afficher environ 4 divisions en hauteur. Synchroniser au mieux. Régler l'intensité pour ne pas avoir de halo ni de déconcentration. Le Focus (à l'avant )va régler la partie verticale des créneaux ( la plus fine possible)et l'astigmatisme (à l'arrière) la partie horizontale. (la moins épaisse possible) .les 2 réglages sont interactifs, chercher le meilleur compromis.
La rotation de trace peut influer, la régler en premier (trace parallèle au graticule)
Il faudra repérer (dans le tiroir, (il devraient être accessibles par dessous, sinon il faut un connecteur d'extension que bien entendu personne ne possède !) les trimmers de gain et de DC balance. (au besoin court-circuiter le curseur du trimmer avec un côté, pas de risque !!) Le gain fera bouger l'amplitude du créneau, la balance la position. Pour le gain c'est évident (si le calibrateur est juste !!) pour la balance la trace ne doit pas bouger sur le positions les plus sensibles de l'atténuateur. Si c'est le cas il faudra aussi chercher un compromis position-atténuateur-dcbalance.....
La rafale de petits cv ajustables ce sont des compensations en fréquence, il doit y en avoir un jeu pour chaque position de l'atténuateur. S'ils sont bien réglés la barre horizontale du créneau doit être parfaitement.... horizontale! (utiliser un fil direct, court, surtout pas une sonde qui possède sa propre compensation.
à suivre Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Guy F6CTP Le 11-02-2012 à 11:49 sta |
|

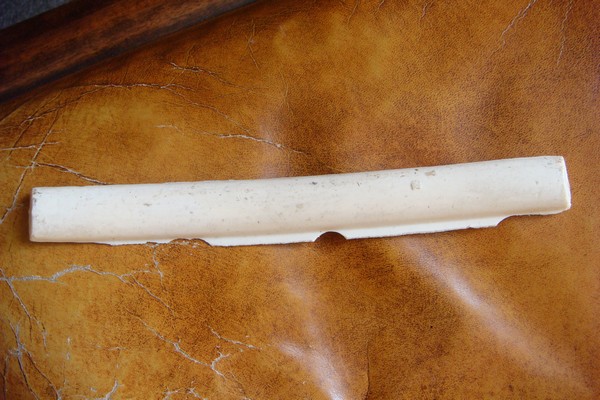

Voici la cire HT blanche j'en ai encore 1 ou 2 bâtons.
@+
Guy
oui l'odeur particulière est toujours là. après50 ans M.... je ne me croyais pas aussi vieux
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Guy F6CTP Le 11-02-2012 à 11:50 sta |
|
surtout qu'il faut en ajouter 34 !!!!!!!!!!!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 11-02-2012 à 12:01 sta |
|
bonjour a tous
salut GUY
ne t'en sert pas pour autre chose
de la cire
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Guy F6CTP Le 11-02-2012 à 12:07 sta |
|
Tu pense que j'en aurai besoin
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 11-02-2012 à 12:50 sta |
|
non GUY
absolument pas
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 11-02-2012 à 19:07 sta |
|
Bon, on va revenir à l'oscillo car le sujet risque de devenir scabreux...
Pour les "loupiottes du graticule" il faut vérifier que la lamelle en cuivre soit bien orientée car elle est fixée sur un axe et qu'elle exerce une pression suffisante sur le culot des ampoules.
J'ai récupéré les deux éclairages des deux scopes ainsi.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 11-02-2012 à 23:45 sta |
|
Bonsoir....
Pour ceux qui auraient envie de les remplacer par des Leds ne pas oublier que ces loupiotes sont souvent en alternatif (alimentation filament)
on peut les "colorer" de préférence en rouge ou orange (meilleur contraste avec la trace) avec de petits cylindres de gélatine de théâtre (pour spots.)
à suivre Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 12-02-2012 à 10:39 sta |
|
Bonjour,
Les "loupiottes du graticule": je ne savais pas avoir des loupiottes par là! Est cela qui me gratte, parfois?
Je sors. Scabreux avez-vous dit?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 12-02-2012 à 11:33 sta |
|
Hello....
Non, non et non, on ne peut pas mettre à la place des cynorhodons (fruits de l'églantier )
(A.K.A. gratte-culs.....)
Comestibles, et pas scabreux du tout !!!
"Quand on s'endort avec le cul qui gratte, on se réveille avec les doigts qui puent" (Coluche)
Bonne journée Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 13-02-2012 à 15:24 sta |
|
Bonjour,
Mon premier oscillo est arrivé jusqu'au nord de la France, près de Caen.
Encore félicitation à Phil pour son emballage. Les cartons dans les cartons font toujours de bonnes protections...
Avant la mise en route je fais les vérifications de routine, nettoyages des connecteurs et des contacts des cartes, vérification des filaments des lampes. Sans problèmes.
J'ai deux petits soucis, le contacteur Decl/ Rel a du jeux à la fixation, il va falloir démonter toute la face avant, côté boutons je suppose qu'ils sont enfoncés à force, à moins de vis cachés...
Je n'arrive pas à retirer le tiroir, il tire sur les ressorts mais refuse de se déconnecter.
Un petit conseil serait le bienvenu.
Jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 13-02-2012 à 18:07 sta |
|
La molette noire du tiroir est-elle bien dévissés ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 13-02-2012 à 18:20 sta |
|
Pour resserrer le contacteur tu dois pouvoir le faire sans démonter la face avant :
- démonter le bouton rouge.
- démonter le bouton noir.
- resserrer la bague de l'axe qui est apparent.
Photo possible sur l'oscillo de spare ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 13-02-2012 à 18:38 sta |
|
bonsoir a tous
PHIL mon mail tes t- il parvenue
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 13-02-2012 à 18:48 sta |
|
Yes Jean-Luc ! On va voir si c'est faisable en fin de semaine...
J'ai pas pu m'empêcher de démonter le bouton === >
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 13-02-2012 à 19:29 sta |
|
Hello...
Il s'agit de boutons de marque ELMO (italy), serrage à mandrins. très bonne qualité, et à ma connaissance ils sont toujours fabriqués.
Ils sont très utilisés sur le matériel de mesure ou professionnel. (Métrix....)
Il faut retirer l'opercule avec une lame , derrière se trouve soit une vis qui serre le mandrin, soit un écrou percé (même fonction) pour les axes doubles.
Pour monter, tenir le bouton en place et serrer. le mieux est de serrer modérément, positionner en forçant un peu et bloquer. Il n'y a pas de méplat sur les axes, donc un patinage est possible si léger desserrage.
J'ai vu qu'il manquait pas mal d'opercules, c'est sans conséquences sauf esthétique.
pour que le tiroir "vienne" le bouton moleté doit être libre (flottant)
à suivre Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 13-02-2012 à 19:32 sta |
|
Ah, merci Phil mais je l'avais déjà démonté et resséré.
Une chose qui peut servir à ceux qui sont dans le même cas, au remontage ne pas serrer le bouton contre la face avant mais lui laisser un peu de jeu.
Sinon le bouton frotte. Idem entre la partie noire et la partie rouge.
Pour le tiroir, et oui c'est bien sur ! c'est sur qu'avec la molette noire (un truc que j'avais classé comme inutile jusque là, mais bon tout le monde n'est pas né avec un oscillo dans les bras) c'est franchement facile pour l'ouverture.
Et bonne nouvelle le filament de la E188CC est aussi bon à l'ohmètre.
Il y a une zone foncée sur la tole sous la grosse capa de filtrage noire près du transfo.
La capa n'a pas l'air d'avoir de marque d'échauffement.
Les tests en tension commenceront demain.
Jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 13-02-2012 à 19:46 sta |
|
alors bonne chance pour demain a la MTS
en douceur quand même
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 13-02-2012 à 19:50 sta |
|
RE....
Pour les boutons on peut aussi utiliser la solution classique de la rondelle de feutre. On peut faire aussi une cale fendue en carton fort qui permettra le même écartement partout.
Il est possible que le colorant de l'isolant du condo ait un peu migré. dans ce cas aucune gravité.
Ne surtout pas gratter les pattes dorées de la E188CC, utiliser un coton-tige imprégné de KF (ou =)
à suivre Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 13-02-2012 à 20:09 cms |
| |
MST pas MTS erreur,
feutre impeccable
| |
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 13-02-2012 à 20:52 sta |
|
Pour la E188CC j'ai passé un papier blanc, du reste il n'était pas très sale.
Le plus sale était la carte enfichable du fond, j'ai utilisé un peu d'alcool pour cela.
J'ai un différentiel, je vais le mettre sur le trajet du secteur au cas où.
jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 15-02-2012 à 19:22 sta |
|
Bonsoir
après 2 heures en tête à tête avec l'oscillo, il ne veut rien savoir même en lui prodiguant tout les bons soins énumérés plus haut,mais je ne déséspère pas ,j'attend vos avis.
jacques49
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 15-02-2012 à 20:18 sta |
|
Bonsoir...
Tous les tubes s'allument-ils ? y a t il des tensions sur les condos ?sur le collecteur (boitier) des Asz ?? (environ 7,5 V)
Ne pas essayer de mesurer la post accélération, le voltmètre n'aimerait pas. faire juste un petit arc avec un tournevis bien isolé.
Le tube s'allume-t-il ? Julien avait eu le problème. possible mauvais contact du support.
Vérifier le 6,3 v sur le tube (broches de chaque coté de la clé) Comme dit avant, le filament est au potentiel de la cathode, jusqu'à 2 kv Négatifs.
Pas de spot en enlevant le tiroir et balayage ext ?
Sinon il faudra attendre que le propriétaire d'un appareil fonctionnel relève les tensions les plus importantes. En général sur ce genre de matos il y a des points test.
à suivre Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De julienbeta Le 15-02-2012 à 21:55 sta |
|
il ne faut pas s'affoler .... au début, je n'ai pas eu le moindre spot .... même en tournant tous les boutons dans tous les sens (en fait pour les dégripper)... il faut apprendre l'appareil et comprendre ce sur quoi on agit .. je sais c'est des conseils un peu B A BA sûrement inutiles ;. mais bon .... après avoir nettoyé, en prenant bien le temps, et repéré qui fait quoi là dedans .... et vérifié à la base du tube écran une lueur orangée (bien visible), signe que le filament est Oké ... j'ai raccordé le signal carré d'étalonnage des sondes aux entrées ... et cherché à mettre le spot au milieu .... en fait depuis le début, le spot était dans les choux .. en poussant la luminosité, on voit une lueur verte en dehors de l'écran .... il suffit alors de baisser les volts /div et de recentrer la trace ;.. et là miracle ... le spot est bien lààààà.
courage ... ces machins sont solides et bien faits ... sans doute qu'aucun ne sera en panne ....
Julien
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 15-02-2012 à 23:00 sta |
|
Bonsoir,
Après quelques minutes de chauffe à feu doux, j'ai mis le scope en tension en respectant les consignes.
J'ai retiré le tiroir et au bout d'un moment j'ai trouvé le spot (il était dans les choux) ou plutot un petit trait d'1 mm en bas de l'écran. Je peux le déplacer latéralement mais je n'ai pas trouvé comment le déplacer en hauteur. Quand j'éteind le scope le spot remonte vers la droite. J'ai mis le carrré dans l'entrée X sans résultat. Commutateur sur Ext /=, car sur EXT +/- je n'ai pas le spot.
J'ai remis le tiroir et j'ai une trace diffuse verticale en plein centre de l'écran. Le signal carré sur une entrée A ou B ne donne rien, mais j'ai constaté que quand je bouge le contacteur A, B ,A+B j'ai un petit trait qui s'affiche verticalement juste le temps de la commutation puis qui disparait. Le trait part du centre puis descend sur 1 carreau et demie. Si je change la sensibilité d'entrée le trait reste identique.
A moins d'une fausse maneuvre il semble y avoir un soucis. Je précise que je ne me suis pas occupé des potars pour l'instant, le potar lumière du faisceau est presque à fond et présente une discontinuité avant le maximum. Le spot est vu quand le potar est au 3/4.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 16-02-2012 à 11:35 sta |
|
Bonjour à tous
après maints nettoyages et triturages,j'ai enfin un spot mais......c'est tout,
à voir la position des boutons ,on s'aperçoit tout de suite que l'on a affaire à un néophite,mais j'ai le temps pour apprendre a me servir d'un oscillo
apparemment il manque quelque chose a cet écran ,je compte sur vous pour me le dire.
a vous lire
Jacques49
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 16-02-2012 à 12:17 sta |
|
Bon, c'est déjà un résultat. Le spot est flou, reprendre la concentration . ne pas laisser trop de lumière (pas de halo !!)

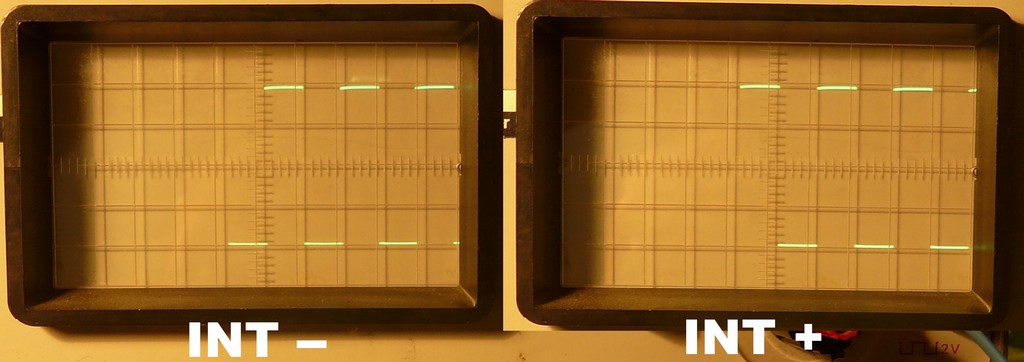

Mettre le bouton des traces sur "A", la synchro sur "int" (+ ou -), les pots qui ont une position étalonnée dans cette position. Il ne peut y avoir de cadrage vertical qu'avec le tiroir en place. régler les cadrages pour centrer le spot.
Mettre le balayage sur "relax" et "auto". Laisser le strap entre "cal" et l'entrée A.
Régler l'atténuateur sur 0,5 v/div (soit 4 divs. pour 2 v)
Chercher à obtenir un balayage avec "seuil." et "synchro"

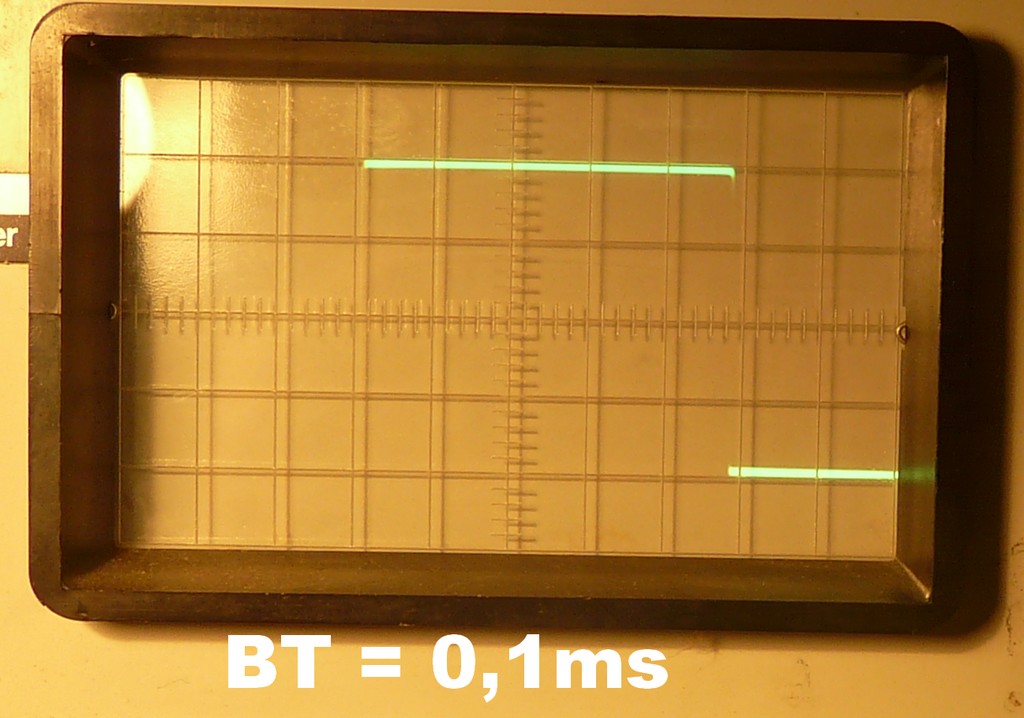

Régler la "durée" pour avoir 1 créneau par division. En principe les calibrateurs sont à 1000 hz, on devrait régler à 1 ms.
chercher à stabiliser avec "seuil" et "vernier". régler concentration et astigmatisme comme décrit plus haut.
Si tout est correct le scope est prêt. les réglages sont les mêmes pour la voie B. On peut choisir de synchroniser sur A, B ou les 2 (addition)
Comme dit plus haut si les calibrations n'ont pas bougé on devrait avoir 4 divs pour 2v en 0,5 v/DIv et 1 créneau par div à 1 ms. (verniers en butée "étal"))
à suivre Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 16-02-2012 à 17:19 sta |
|
le résultat n'est pas tout à fait la ,je pense être capable de régler un oscillo pour afficher un signal mais là j'y perd le peu de latin qu'il me reste ,j'ai pris un signal bf a 1000hz du géné hf ,le signal s'affiche furtivement quand je commute "reseau +-" d'ailleurs ça sert a quoi ce truc?
Jacques49
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 16-02-2012 à 17:24 sta |
|
il y a des fois où je me fouterais des coups de pieds au fut
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 16-02-2012 à 17:29 sta |
|
la preuve
Maintenant je vais apprendre a m'en servir
Jacques 49
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 16-02-2012 à 17:43 sta |
|
Bonsoir à tous,
Ben voila, c'est pas mal tout ça ! Jacques c'est la NASA chez vous ?
Pour ceux qui veulent s'entraîner, ici.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 16-02-2012 à 18:02 sta |
|
Encore un qui marche, super !
Merci Phil pour le lien, je vais m'y mettre en attendant de récupérer les miens. Faut dire que j'en ai besoin car je pars de zéro
A+
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 16-02-2012 à 18:05 sta |
|
j'ai déjà essayé des simulateurs mais pas convaincu.
je vais construire un géné bf et faire joujou rien de tel que d'apprendre soi même,
Jacques49
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 16-02-2012 à 18:24 sta |
|
Hello....
On peut déja faire pas mal de trucs avec le calibrateur (signal carré d'assez bonne qualité, 2V 1000 HZ)
La synchro réseau est reliée au 50 hz du secteur, elle peut servir à examiner des tops trame TV, les "gaps" d'interruption sur un magnétoscope....tout ce qui est en rapport avec le 50 hz. ou le secteur.
En tous cas c'est une affaire qui marche....
(Son copain et voisin Tektro doit être un chouia plus performant. mais un GROS chouia plus compliqué !!
Bonne soirée Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 16-02-2012 à 20:54 sta |
|
Bonjour,
Moi aussi cela fonctionne !
Mon principal problème vient du potar de luminance qui fait éteindre le spot selon la position du bouton.
Par contre côté calibration, vous pourrez constater aussi sur la photo que les 2 V ne sont pas bons sur la voie A, sur la boie B c'est presque parfait (pas sur la photo).
Pour les fréquences il me semble qu'il faut mettre le vernier complètement à droite jusqu'au déclic et stabiliser la trace avec rel, sinon on ne sait pas ce qu'on mesure.
La fréquence du calibrateur est pour moi de 1083 Hz, donc cela fait un peu moins qu'un carreau avec 1 ms à la base de temps.
Si quelqu'un a déjà réglé La hauteur du signal je veux bien un retour...
Jean
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jacques49 Le 16-02-2012 à 21:01 sta |
|
je regarde demain et je mesure c'est vrai que je n'ai pas vérifié ça;
j'ai trouvé des prises qui iront surement mieux que les bouts de fils et autres fiches que l'on utilisent.
Jacques49
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 16-02-2012 à 22:52 sta |
|
Comme dit plus haut il y a sûrement sur les amplis Y (tiroir) des trimmers de gain et de balance. Chercher des potards ajustables, et éventuellement shunter le curseur et un des côtés pour voir l'effet. Si l'amplitude varie c'est celui là, régler pour étalonner. (ne pas oublier de mettre les verniers en butée etal..) 'c'étaient souvent des trimmers 10 tours mais je n'en ai pas vu sur la photo.
Pour celui qu crachouille en réglage de lumière s'il résiste au nettoyant envisager de le changer, ce ne sont pas des potards spéciaux.
Normalement la fréquence du calibrateur devrait être réglable. chercher un ajustable dans le circuit. (attention à ne pas dérégler l'amplitude, sinon l'étalonnage....il faudra un autre scope !!)
à suivre Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 16-02-2012 à 23:07 sta |
|
Effectivement la quasi-totalité des sondes sont fournies avec des BNC.
Cet adaptateur convient bien.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 17-02-2012 à 21:15 sta |
|
Allez, juste pour le fun... J'adore toutes ces lucioles dans la pénombre de l'atelier !
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Michel 87 Le 17-02-2012 à 21:31 sta |
|
Rêveur...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 17-02-2012 à 21:34 sta |
|
Phil tu t'ennuie ? Je te propose d'essayer quelques réglages sur ton scope pour pièces.

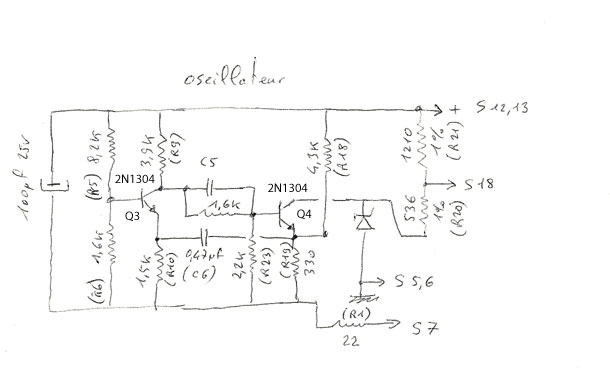

L'oscillateur est la carte du milieu (voir photo)
Elle ne comporte qu'un réglage, un petit ajustable debout en haut de la carte.
Pourrais-tu jouer un peu avec éventuellement pour voir si la fréquence varie ?
Jean
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 17-02-2012 à 21:38 sta |
|
Je continue sur les repères pour les réglages.
Il y a en tout et pour tout dans le tiroir 4 possibilités, dont 3 ajustables et 1 potar.
Je n'ai pas du tout identifié à quoi ce servait.
Les deux ajustables les plus au bord sont en série et seuls la patte du milieu et une extrémité sont utilisés. Idem pour le troisième ajustable qui n'est visiblement pas sur un circuit identique aux deux autres.
Il y a deux groupes de diodes proche de chacun, à par cela...
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 17-02-2012 à 21:40 sta |
|
Et pour finir le potar ajustable, dont j'ignore la fonction ici.
Avec tout cela je ne vois pas comment régler l'erreur de hauteur de la trace sur mon oscillo.
Jean
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 18-02-2012 à 09:43 sta |
|
Hello....
Là je commence à ne plus pouvoir dire grand chose ( QRU ) Sans avoir le bestiau dans les pattes on ne peut s'en tenir qu'aux généralités....
Pour les ajustables montés en RV essayer de shunter le curseur avec le côté "chaud" Si l'amplitude varie c'est ça, si la trace se déplace verticalement c'est une DC balance.
Il est bien sûr possible que ces réglages soient sur le chassis, mais ce serait étonnant car la génération des 2 traces -et leur étalonnage- sont au niveau du tiroir.
Vérifier quand même que le vernier n'a pas un mauvais contact...
Un point intéressant serait de vérifier si l'erreur est la même sur plusieurs positions de l'atténuateur., ce qui permettrait de lever le doute sur un déréglage spécifique ou global. Il faudra bien sûr utiliser un géné externe....
(si l'erreur est celle de la photo ce n'est pas gravissime,un oscillo n'est pas un voltmètre. évidemment s'il est étalonné c'est mieux....Mais là on en arrive au point où il va être difficile d'aller plus loin sans doc !!
(il est tout à fait possible que l'attaque des plaques Y passe par les cartes. Si 2 sont semblables essayer de les croiser après les avoir repérées !!)
à suivre Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 18-02-2012 à 09:48 sta |
|
P. S. apparemment il n'y a pas de cartes semblables. essayer de suivre le câblage des plaques Y pour voir si il va directement au tiroir pu s'il passe par une carte...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 18-02-2012 à 16:49 sta |
|
Bonjour,
Jean, le réglage de la carte centrale joue sur la position du balayage en Y, sans modifier l'amplitude du signal.
En revanche juste à coté de cette carte, se trouve R302 qui lui permet d'ajuster le quadrillage du scope à la fréquence du signal injecté. Il faut l'ajuster en injectant un signal extérieur dont on connait la fréquence et non pas celui de l'oscillo.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 18-02-2012 à 17:39 sta |
|
Voici la technique que j'ai trouvé pour régler l'amplitude, je ne sais pas si c'est la bonne mais bon...
- En ouvrant le coté gauche de l'oscillo, le boitier amovible est en partie accessible (voir photo).
- mettre les sélecteurs A et B d'échelle d'amplitude sur la même valeur;
- injecter le même signal en voie A et B;
- règler une des deux voies de façon à aligner soit en haut, soit en bas les deux signaux;
- jouer sur l'ajustable (A sur la photo) jusqu’à l'alignement du signal A avec B.
- Enfin, il ne reste plus qu'à régler l'amplitude des deux signaux avec l'ajustable B (photo) en s'alignant sur le quadrillage du scope.
L'injection d'un signal carré est idéal.
Par ailleurs, sur le coté des cartes, il y a R403 qui permet lui aussi de jouer sur l'amplitude de A et B en même temps.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 18-02-2012 à 19:10 sta |
|
Excellent Phil, tu as surement raison à propos des réglages du tiroir.
Ils ne s'amusaient surement pas à sortir le tiroir pour les réglages basiques.
Et c'est A que l'on règle, c'est impec pour moi.
Petite question, avec les circuits TTL il y a un offset de combien par rapport à la tension d'alimentation ? Le niveau 0 v correspond à la masse ?
Jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 18-02-2012 à 19:32 sta |
|
Bonsoir,
Et si comme pour l'achat vous faisiez une chaine pour relever le schéma.
Un fait le transfo et les alims, mesure les tensions sur un scope qui marche.
L'autre les alimentations du tube cathodique
un autre l'ampli V de la base
un autre l'ampli H de la base
les tiroirs amovibles
Etc......
Et un "moustachu" en électronique centralise les morceaux de plans et en tire le schéma général.
Bien sur il y aura des "trous a combler" mais la charge de travail sera limitée pour chaque participant
une idée a creuser peut être ?
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 18-02-2012 à 20:12 sta |
|
bonsoir a tous
bonne idée RADIOLO,
L'union fait la force ,qui sera le moustachu ,
aujourd'hui PHIL a donner pas mal d'informations
utile.
a + omale 13
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 18-02-2012 à 20:47 sta |
|
Bonsoir...
Sur les Tektro les réglages sont effectivement dans les tiroirs, et il faut une rallonge.....
Si sur celui là ils sont externes (ou accessibles capots enlevés) c'est parfait !!
Il devrait y avoir aussi une "DC balance", presque tous les oscillos en ont une.
Réponse : non, même sur les meilleurs TTL on ne descend jamais à 0 v. Les sorties sont des collecteurs de transistors (chargés par une R ou ouverts selon les circuits) et il y a au moins la valeur d'une diode, 0,6 V. Dans l'utilisation on considère qu'à moins de 2 V c'est un niveau bas et qu'au dessus de 3 V c'est un niveau haut. (le "three state" avec un niveau neutre n'existe pas en TTL.)
Bons réglages Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 18-02-2012 à 20:57 sta |
|
Au fait, il monte à combien en fréquence cet oscillo?
Merci de le rappeler si celà a été dit mais je n'ai pas trouvé.
Daniel réponds moi ou je me roule parterre!!!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 18-02-2012 à 20:59 sta |
|
Bonsoir,
25 MHz d'après un pub Beric
amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 18-02-2012 à 21:06 sta |
|
20-25 il me semble pas sur
je crois lavoir lu
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 18-02-2012 à 21:09 sta |
|
Merci Radiolo, c'est pas mal! Suffisant en tous cas pour les fréquences auxquelles je me limite.
Je confirme à Phil que je suis inscrit sur la liste des interessés, il ne m'a pas trop à la bonne je crois, bof! on verra bien s'il pense à moi.
Tiens, je vais lui communiquer mon adresse pour voir...

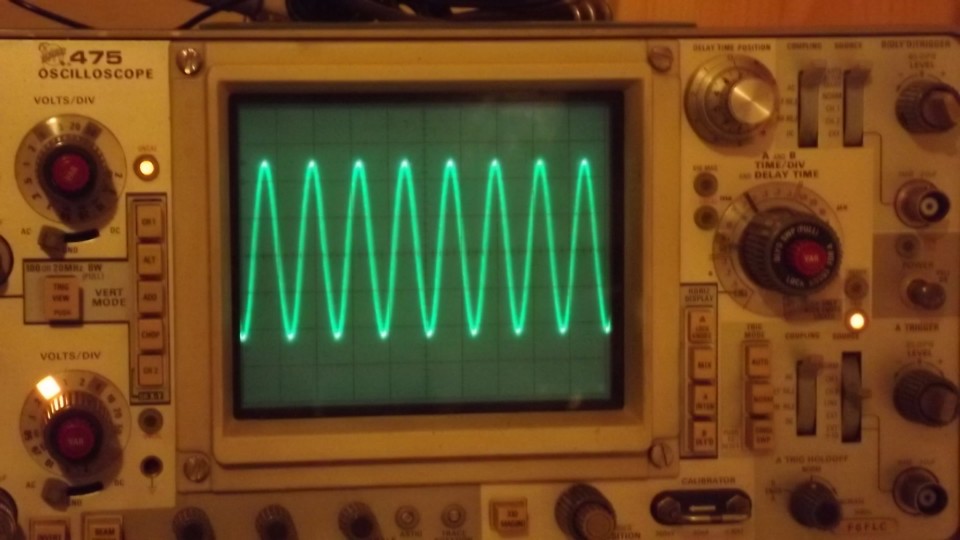

PS: J'aurais moins peur de flinguer celui-là que mon Tektro 475
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 18-02-2012 à 21:12 sta |
|
2 X 25 MHz, voir doc Beric ci-jointe
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 18-02-2012 à 21:13 sta |
|
Bonsoir,
J'ai trouvé...
Amitiés
Radiolo
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 18-02-2012 à 21:14 sta |
|
A noter que depuis hier, on ne peut plus payer en Francs
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 18-02-2012 à 21:14 sta |
|
Damned !!!
XYZ tire plus vite que son ombre
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 18-02-2012 à 21:27 sta |
|
Putain c'est pas vrai! Beric... J'en ai la larme à l'oeil! Un demi-siècle plus jeune.
Tous les châssis et pièces pour émetteurs (récepteurs) que j'ai , viennent de cette ex caverne D'ali Baba
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 18-02-2012 à 22:23 sta |
|
Attention, cet oscillo est "spécial". Vous pouvez trouver dans ce fil, à la date du 29/01/12 et à 13h41, qu'il a deux canaux A!
Je ne sais qui a surimpressionné cette photo, mais... bravo!
Attention si vous en achetez deux, vous aurez quatre (oui 4) canaux A.
Je sors... tout en vous conseillant de regarder ci-dessus.
Je n'ai pas vu d'observations sur cela; peut-être que j'ai mal lu.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 18-02-2012 à 23:11 sta |
|
Toto, je suis toujours là !
je plaisante, mais j'ai envoyé quelques dizaines de volts avec la sonde x 1 sur l'entrée B de mon HP-54510B numérique de 1 x 300 MHz, plus d'entrée B !
Michel, snif...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 18-02-2012 à 23:11 sta |
|
correction : 2 x 300 MHz
re-snif...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 18-02-2012 à 23:26 sta |
|
Bonsoir Michel.
Je ne m'inquiète pas trop, tu es assez "Grand" pour réparer.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 18-02-2012 à 23:35 sta |
|
A propos de retracer le schéma de l'oscillo.
Il est possible de faire une photo de chaque platine dessus puis dessous.
Avec un logiciel genre photoshop on superpose les deux photos en transparence et hop y a pu qu'à tracer l'implantation puis le schéma.
Voili voilà, et cela va vite comme cela...
Jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 19-02-2012 à 12:04 sta |
|
Bonjour
A propos du manuel de cet oscilloscope,j'ai posé la question à quelqu'un qui possède beaucoup de documentation.
Voici sa réponse :
"Je crois avoir ça ,mais c'est inaccessible.Je vous dirai prochainement "
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 19-02-2012 à 13:03 sta |
|
bonjour a tous
voila aujourd'hui PHIL il ma apporter
les deux oscillo maintenant je vais
leur faire une propreté et nettoyer les broches
et voir ce qui se passe a la MST
merci a PHIL
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 19-02-2012 à 17:00 sta |
|
Bonjour,
Voici un premier essais de transparence sur une des platines, la trois et la numenclature (il y a quelques références à préciser) en fichier joint.
Mais si on va avoir la doc, je ne vais pas trop me presser...
Jean
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 19-02-2012 à 17:18 sta |
|
re
JEAN
peut tu me dire le valeur du condo C4 uniquement,
il faut que je le change et aussi C1et C2 qui on fuit aussi
platine ampli régulation juste celle que tu a démonté
C4 et illisible sur ma platine
je te remercie ,omale 13
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 19-02-2012 à 18:14 sta |
|
C4 = 2,2 uF 53v
C1 et C2 = 100 uF 25v mais ils sont mal orientés sur ma platine, la tension de service 25 v j'en suis sur, et comme ils sont semblables à C9 je pense que je ne me trompe pas.
Une confirmation, Phil ?
Tu peux cliquer sur Fichier.TXT à côté de l'image, tu auras d'autres références
Jean
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 19-02-2012 à 18:32 sta |
|
JEAN
tu et sur car C3 a la même taille que C4
et C3 =22µf je ne voudrez pas me tromper
confirme moi SVP
tout les condo100µf on couler
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 19-02-2012 à 18:39 sta |
|
La preuve par l'image...
Jean
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 19-02-2012 à 18:45 cms |
| |
OK 2.2µf 63 volt
je te remercie a+ omale 13
| |
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 19-02-2012 à 18:52 sta |
|
Tu t'es fait rouler Jean-luc ou quoi ?
Ils ont coulés sur les deux oscillo ? Faut que je regarde de plus près les miens, parce que là tu me surprends. C'est vrai que j'y vois de moins en moins mais tout de même...
C3 22µf 25v
C4 2,2µf 63v ce qui explique la taille identique.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 19-02-2012 à 18:57 sta |
|
Jean luc, c'est ceux de la carte qui ont coulé ou ceux du châssis amovible ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 19-02-2012 à 19:13 cms |
| |
PHIL ,la carte de régulation la ou il y a les 5 platines,
je ne suis pas encore au tiroir, la je ne crois pas a
un problème,a+
| |
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 19-02-2012 à 19:20 sta |
|
pour le moment l'autre
je les mis a la cave si je monte les
deux a la maison ma femme me
fout dehors, j'espère son frères en bonne santé
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Jean Brunet Le 20-02-2012 à 17:33 sta |
|
Bonjour,
Voici le schéma de l'oscillateur que j'ai pu tirer de la photo publiée au dessus.
Je m'excuse la qualité n'est pas géniale.
D'après ce que je reconnais, il s'agit du couplage d'un oscillateur de type multivibrateur à couplage d'émetteur et d'une bascule de Schmitt.
La hauteur du signal est calibrée par la zener CR5 en sortie.
Les résistances d'émetteur ne sont pas directement à la masse mais accèdent par un 22 ohms au connecteur, probablement pour caler le signal sur le 0v en supprimant l'offset.
Pour régler l'oscillateur il n'y a pas d'ajustables, C6 détermine la fréquence donc à moins d'un CV ajustable sur C6 je ne vois pas trop.
Mais je ne suis pas un spécialiste et je peux me tromper.
Je laisse la parole aux chevronnés...
Jean
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 22-02-2012 à 16:08 sta |
|
bonjour a tous
j'ai remplacer au total 6 condo
4 de 100µf ,1 de 22µf et 1 de 2.2µf
aucun sifflement dans la THT
trace très fine et très stable
démarrage au variac de 50 volt a 230
un condo sur ampli Y
un condo sur platine synchro
quatre condo sur ampli régulation
voila tout va bien
bonne journée,omale 13
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 22-02-2012 à 16:18 sta |
|
Intéressant Jean-Luc, est-ce le fait d'avoir changé tous ces condos que la THT ne siffle pas ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 22-02-2012 à 16:40 sta |
|
salut PHIL
peut pas te dire ,
tu devrais regarder de plus près sur la carte regulation
le fait que j'ai regarder avant MST et que j'ai remplacer
avant la mise en route,
essaye tu verras bien un condo qui a couler sa ce vois
très bien autour de la broche +sil y a coulure
a+
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De ilex Le 22-02-2012 à 19:24 sta |
|
Bonjour,
Je ne sais plus où se trouvent les "FAMEUX OSCILLOS PAS CHERS" mais il y a de fortes probailités (sauf mort ou maladie) que je sois le 3 mars 2012 au salon de Clermont (60), si par hasard il y avait mon oscillo (j'espère en bon état ext & int), je pourrais le prendre et le payer ou lycée de Versailles.
A+ (j'aurais une casquette de l'équipe de base ball Atlanta avec un A devant)
Pouvez pas vous tromper, un p'tit vieux grisonnant et la coupe gardien de but (bien dégagé entre les oreilles).
Ilex
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 22-02-2012 à 20:30 sta |
|
Moi aussi, c'estbien dégagé entre les oreilles et... y'a rien dedans!!!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De omale 13 Le 24-02-2012 à 13:44 sta |
|
bonjour
quelle tension max peut on appliquer sur les
entrée ,sans risquer une détérioration
merci de me renseigner,
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 24-02-2012 à 14:10 sta |
|
L'atténuateur monte jusqu'à 50V/div, mais je serais curieux de savoir si je peux voir la ronflette de mes alims 250V.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De korssakof Le 24-02-2012 à 21:20 sta |
|
Bonsoir
Pour voir la ronflette d'une alim il suffit de passer en mode AC ou d'intercaler un 100nf 400V-1500V dans l'entrée du scope
Yves
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 24-02-2012 à 22:03 sta |
|
Salut à tous...
Attention à bien vérifier l'isolation du condo série utilisé en entrée AC.Ce sont en général des 400 v (pour qu'ils n'aient pas trop de self) Un 2eme condo externe n'est pas inutile si on mesure avec une composante continue relativement élevée.
La tension applicable à l'entrée dépend surtout de la sonde, disons qu'en direct avec 50 V /cm un peu plus de 250 V crète à crète est acceptable. Pour le continu c'est à peu près dans les mêmes proportions, mais il faudra décaler la trace pour qu'elle ne sorte pas de l'écran. Et ne pas oublier qu'une tension alternative avec composante continue est la somme des 2....
Mieux vaut considérer cela comme un max, sinon la résistance de protection (celle qui est directement en série sur l'entrée) n'aimera pas.On peut bien sûr utiliser une sonde atténuatrice /10, mais il faudra aussi tenir compte de son isolation max. Heureusement les tubes ne sont pas trop chatouilleux à ce niveau, mais d'autres composants peuvent ne pas tenir le choc...
@ Paul: la ronflette ne représentera qu'une fraction (sauf absence de filtrage !) de la tension continue. Il faudra donc pousser assez fort la sensibilité de l'entrée pour y voir quelque chose, d'où l'utilité du condo....Il faut relativiser, 2 ou 3 V de ronflette sur une alime de 300 v ça ne fait qu'1 %. Jusqu'à 5 % c'est tout à fait correct...
Bonne nuit Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 25-02-2012 à 14:21 sta |
|
Bonjour.
J'ai reçu le mien ce matin, sans encombre et pour cause: Emballage hyper soigné,
chapeau fil! Cà ne m'étonne qu'à moitié de la part d'un gars sérieux comme toi .
Tu ne paies pas le scotch? (non je ne te demande pas de m'offrir en plus un whisky, je
parle de l'adhésif!). En tous cas tu mérites un grand merci pour tout ce dévouement.
J'en profite pour demander qu'on me désembrouille les méninges:
La fréquence c'est 1 seconde divisée par la durée; d'après la graduation du vernier, cet engin va jusqu'à 0,2 µS, soit 5 MHz. Or il a été dit çi-dessus 20 ou 25 MHz.
Où est l'erreur SVP?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 25-02-2012 à 15:07 sta |
|
25 MHz c'est la bande passante.
Tu peux visualiser un signal de 25 MHz.
Ensuite le nombre d'oscillations de ce signal visualisée sur l'écran dépend de la base de temps.
0,2 µs par division signifie qu'un signal de 5 MHz oscillera sur une division.
Un signal de 25 MHz sera visualisable mais tu auras 5 oscillations par division.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 25-02-2012 à 15:19 sta |
|
Mais c'est bien sûr, c'est 0,2µS PAR DIVISION.
Merci François j'étais mal réveillé.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 25-02-2012 à 15:22 sta |
|
Hello...
Comme l'ampli vertical c'est PAR DIVISION !! Et la bande passante de l'ampli vertical n'est pas obligatoirement en rapport avec la base de temps. En balayant trop vite (20 mhz par exemple, soit 0.05 µs) la trace risquerait de ne plus être très visible....
En général quand on qualifie un oscillo pour 25 mhz c'est une performance garantie. au delà ça marche encore mais sans étalonnage....J'ai un vieux Tektro donné pour 25 mhz mais qui "passe"allègrement les 40 !!
Bonne bidouille Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 26-02-2012 à 12:11 sta |
|
Toto,
Quant a être dans le 51, je préfèrerais une coupe de champ !
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 25-03-2012 à 21:38 sta |
|
Bonsoir!
J'ai branché ce truc à 10 balles.
J'ai envoyé le signal de la sortie BF de mon géné L310 via le premier étage de mon modulateur.
C'est quoi ce dessin?
Au secours! Viens chez moi j'habite chez 2 (deux) copines!
PS: Oui Phil, y'a du Champagne à gogo!
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 25-03-2012 à 22:36 sta |
|
Bonsoir
Un oscillogramme pas commun !
Le géné directement sur l'oscillo,ça donne quoi ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 25-03-2012 à 22:39 sta |
|
Attention, Bernard, j'ai cramé mon L310 en le branchant sur ce genre d'oscillo !
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 25-03-2012 à 22:45 sta |
|
Bonsoir Adams.
Cà peut donner çà, par exemple >>>>>
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 25-03-2012 à 22:49 sta |
|
ça sature, réduit l'amplitude du géné
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 25-03-2012 à 22:50 sta |
|
Merci François, je passerai désormais par un condo de 20.000 pF.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 25-03-2012 à 22:52 sta |
|
C'est pas terrible ,l'ampli V est décentré .
Les transistors du tiroir sont montés sur supports ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 25-03-2012 à 23:01 sta |
|
Je ne sais pas obtenir plus d'amplitude que çà >>>>>>>>>>>>>>>>>>>>>>>>>>
Je suis sur 0,05 V/div.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 25-03-2012 à 23:12 sta |
|
>"Les transistors du tiroir sont montés sur supports ?"<
Yes! je les ai tous sortis et replantés.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 25-03-2012 à 23:12 sta |
|
En remontant le post j'ai vu des photos avec des supports.
Chez Tektro sur les oscillos de 40 ans ,la première cause de pannes ,ce sont les mauvais contacts dans les supports de transistors.
En les sortant (un par un et en repérant leur position sur le support qui peut avoir 4 trous ) on voit souvent une petite oxydation à l'endroit ou le support pince le fil du transistor (qu'il soit doré ou non).
La méthode :
On met du dégripant dans un petit récipient, genre dé à coudre ,on y trempe les fils du transistor ,il y a une minuscule goutte au bout des fils ,on remet le transistor tel quel.
Il faut parfois renouveller l'opération .
Je l'ai fait sur des tiroirs 1 GHz jamais aucun problème .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 25-03-2012 à 23:21 sta |
|
Message croisés.
Les sortir et remettre ne suffit pas toujours .
Le dégrippant à usage mécanique attaque l'oxyde des pinces du support
Le Kontact ou KF ne sert à rien ,les américains emploient le Déoxit qui semblerait plus efficace .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 15:54 sta |
|
Bonjour.
A force de faire n'importe quoi, on dirait qu'il y a du mieux...
J'envoie du 400 Hz à 0,5 V (provenance L310 via un condo 22 nF 630 V) >>>
Je suis sur 0,5 V/div et 0,5 mS.
Si je tourne le bouton noir "Gain X", çà modifie la "fréquence" de la courbe.
Quelqu'un pourrait-il SVP mayday et m'indiquer les bons réglages?
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 16:04 sta |
|
Bonjour,
En mode non XY, si gain X tasse ou étale le signal horizontalement
c'est que c'est probablement un réglage fin de la base de temps.
Il faut le laisser "fully counterclockwise". Je retourne à mes tulipes ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 16:08 sta |
|
pour du 400 Hz et une base de temps de 0,5 ms/div, tu dois avoir exactement
5 carreaux d'espacement entre deux sommets de la sinusoïde, si c'est pas le cas
agit sur gain X.
Détail du calcul :
nombre carreaux = 1/(f x base)
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 16:11 sta |
|
Bonjour François.
En français, çà veut dire qu'il faut cliquer ce bouton à gauche toutes comme si cela le mettait "off"?
Autre PB: je ne comprends pas pourquoi j'ai plus de 4 carreaux en verticale alors que je suis sur
0,5V/Div et que j'envoie 0,5 V.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Guy F6CTP Le 27-03-2012 à 16:13 sta |
|
Salut TOTO,
Voyons comme dit Fd. le gain X étale ta courbe horizontalement mais ne modifie pas la fréquence il faut le laisser à F/C
Pour augmenter le gain vertical c'est le bouton gain V que je n'arrive pas à voir sur ta photo ??
à ton écoute
Guy
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 16:23 sta |
|
Mes respects Monsieur le Doyen.
OK pour ce bouton gain X.
Pas compris le calcul M'sieur, povez reformuler? >" nombre carreaux = 1/(f x base)"<
1/ (400 Hz x 0,5 ms) = 0,005 carreaux ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 16:25 sta |
|
Y'a pas de bouton "Gain V"!
PS: Je voudrais bien enlever mon bonnet d'âne
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 16:28 sta |
|
Numériquement : 1 / (400 x 0,0005) = 5
Si tu passes à 1 V/div, la hauteur est-elle divisée par deux ?
Sinon, vérifie que tu as bien 0,5 V, c'est bizarre sinon.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 16:38 sta |
|
C'est pourtant vrai qu'une ms est un millième de seconde! (La honte...).
Sur 1V/Div çà divise bien l'amplitude par 2.
J'ai plus prêt de 4,5 carreaux que 5, peut-être qu'il y a un réglage possible sur le scope?
Et comment, avec quoi mesurer que j'ai bien 0,5V à la sortie du L310?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Guy F6CTP Le 27-03-2012 à 16:41 sta |
|
J'ai enfin trouvé le bouton Gain V c'est le 3eme donné par Fd. c'est celui qui est marqué V/ div suit les indications de Fd qui te fais tenir le bon bouton.
@+
Guy
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Guy F6CTP Le 27-03-2012 à 16:46 sta |
|
En fait c'est le 1er à gauche pour la voie A mais si on passait des photos + net ce qui me reste de vue m'aurait permis de voir v ça du 1er coup.
Enfin je suis toujours vivant q.m.
Guy
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 16:49 sta |
|
Ben ouais! Cà c'est le bouton noir V/Div et le bouton rouge qui lui est concentrique sert au
cadrage vertical.
Par ailleurs, je ne sais pas si j'ai bien fait, j'ai tripoté le potar repéré R403 (à l'arrière droit
sur le châssis) et j'ai pû ajuster pile poil à 5 carreaux.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 17:02 sta |
|
Voilà! >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Si cet oscillogramme est normal, y'à pu qu'à attendre que Radiolo veuille bien rejouer au triangle avec moi.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 17:04 sta |
|
j'espère que c'est bien horizontalement tes 5 carreaux,
parce que sur la photo de 15h54 on comptait plutôt 5,5 que 4,5 ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 17:06 sta |
|
la formule donnant le nombre de divisions pour 400 Hz s'entendait horizontalement ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 27-03-2012 à 17:08 sta |
|
Salut Bernard....
Il n'y a effectivement pas de gain V, seulement les atténuateurs calibrés. Il y a un réglage interne, voir le post de phil du 18 02 2012 à 17 39.
Sers toi plutôt du calibrateur interne (Qui est en signaux carrés), tu peux éventuellement vérifier sa précision avec le tektro. N'oublie pas que si tu observes une sinusoïde c'est une valeur crête !!
La rafale de CV sur les atténuateurs sont des compensations analogues à celles des sondes, mieux vaut ne pas y toucher.
normalement les 2 voyants près de gain x et de la bt signifient qu'on n'est pas en position calibré. mettre les potards dans les clics.
Amuse toi bien. Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 17:10 sta |
|
La tension de 0,5 V envoyée, çà fait 5 carreaux verticaux crête à crête.
Horizontalement, pour ce 400 Hz il y a environ 2,8 carreaux entre 2 crêtes.
Toujours sur 0,5 V/Div et 0,5 ms. C'est pas bon?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 27-03-2012 à 17:26 sta |
|
apparemment, non...
La fréquence de la BT n'a pas une énorme importance pour l'instant, l'essentiel est d'avoir plusieurs alternances.
en principe si ton géné sort effectivement 0,5 V tu devrais avoir en crête 1,44 V.....
Fais déjà l'essai avec le calibrateur (ou avec celui du tektro), avec du carré pas besoin de calculs.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 17:46 sta |
|
OK Daniel.
N'oublie surtout pas que tu as affaire à un ignare!
Voila le signal carré du scope (marqué 2 V en voie A) >>>>>>>>>
Je suis sur 1 V/Div et sur 0,5 ms; il y a 2 carreaux verticaux entre les 2 pointillés.
Je dois te dire que si j'éteins le voyant près de la base de temps j'obtiens 2 traits quasi continus, depuis le début j'utilise ce bouton pour stabiliser l'oscillogramme en horizontal car si je le clique Off je n'ai qu'un gribouillis.
Je t'écoute...
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 18:10 sta |
|
Pour le vertical ça semble bon, tu as bien 2 V crète-crète.
Je reviens sur le réglage horizontal, en effet,
le potar qui modifie légèrement la base de temps permets aussi de stabiliser
en ajustant la synchronisation mais tu n'es plus sur une BdT calibrée.
L'idéal, c'est que tu puisses te passer de cet artifice en réglant la synchro
ou le trigger autrement.
Je vois qu'il y a un potar en bas à droite
mets le sur la position "int", ta synchro sera alors définie par le signal introduit.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 18:11 sta |
|
sur "ext", le scope attend un signal de synchro extérieur ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 27-03-2012 à 18:12 sta |
|
Bon, là c'est correct, le calibrateur sort 2 v c/c et tu as 2 carreaux avec 1 V/div, que demande le peuple ?
à mon avis tu devrais vérifier (avec le tektro ??) la sortie BF du Ferisol qui me semble un peu enthousiaste....
Alors, en décomposant :
sur le tiroir sensibilité o,5 V, synchro sur A
Vernier bt sur cal.
gain X sur Cal
Mode sur auto
Dec/rel sur Rel
Synchro sur EXT +
Stabiliser avec "seuil", éventuellement un peu avec dec/rel.
Normalement ça doit accrocher, si ma mémoire est bonne le calibrateur est à,environ 1 KHZ.soit 1 ms, donc si tu mets la bt à 0,5 ms 1 alternance devrait faire 2 carreaux.
Tu peux aussi calibrer avec le 50 hz (simplement en touchant l'entrée)- 50 hz=20 ms.
Vala vala .....
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 27-03-2012 à 18:14 sta |
|
Excuses correction
Bon, là c'est correct, le calibrateur sort 2 v c/c et tu as 2 carreaux avec 1 V/div, que demande le peuple ?
à mon avis tu devrais vérifier (avec le tektro ??) la sortie BF du Ferisol qui me semble un peu enthousiaste....
Alors, en décomposant :
sur le tiroir sensibilité o,5 V, synchro sur A
Vernier bt sur cal.
gain X sur Cal
Mode sur auto
Dec/rel sur Rel
Synchro sur INT +
Stabiliser avec "seuil", éventuellement un peu avec dec/rel.
Normalement ça doit accrocher, si ma mémoire est bonne le calibrateur est à,environ 1 KHZ.soit 1 ms, donc si tu mets la bt à 0,5 ms 1 alternance devrait faire 2 carreaux.
Tu peux aussi calibrer avec le 50 hz (simplement en touchant l'entrée)- 50 hz=20 ms.
Vala vala .....
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 19:26 sta |
|
Je suis sur:
voie A, relié à la sortie signal carré 2V, bouton noir sur 0,5 V/Div
vernier BT sur cal ( si= bouton rouge cliqué avec voyant éteint)
gain X sur cal (si = bouton noir cliqué avec voyant éteint)
bouton noir du milieu sur le tiroir sur auto
bouton rouge "Décl. Rel" réglé pour stabiliser en horizontale (= environ aux 3/4 vers la droite)
bouton noir en bas à droite sur "Inter. +"
BT sur 0,5 ms
Et j'obtiens >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 20:00 sta |
|
pour moi c'est bon :
- Verticalement : 4 carreaux crète-crète soit 2 / 0,5 = 4
- horizontalement : 2 carreaux (période du signal) soit 1/(1000 x 0,0005) = 2 puisque d'après Daniel la fréquence de calibrage est 1000 Hz.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 20:02 sta |
|
de plus le signal est stable, donc l'oscillo déclenche correctement sur le signal
lui même. Faudrait regarder si c'est bon avec le Schlum, sans le griller !
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 27-03-2012 à 20:02 sta |
|
Ben voilà.....
pour la fréquence c'est OK, à vérifier éventuellement au fréquencemètre ou avec un autre scope. 2 carreaux pour une alternance c'est correct, cela fait bien 1000 hz(1 ms)
C'est un poil trop en hauteur, mais avant de retoucher le gain Y en interne vérifier aussi le niveau de sortie du calibrateur....qui sert à calibrer mais ne l'est pas toujours !!
Sinon ramener dans les boules avec le potard indiqué par phil, R403.
Bonne soirée Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 20:13 sta |
|
c'est vrai, ça fait légèrement plus de 4 carreaux, bien vu ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 21:30 sta |
|
Merci les gars.
Non, non, çà fait bien 4 carreaux pile.
Je vous remets un p'tit coup de 400 Hz censé faire 0,5V (via un 22.000 pF) >>>>Cà fait
environ 4,8 carreaux en verticale. Je suis sur 0,5 V/Div et 2ms.
Povez me confirmer le calcul? ( 4,8 x 0,5) / 2 / 1,414)
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 27-03-2012 à 21:40 sta |
|
pour l'horizontal, ça a l'air bon 400 Hz pour une BdT de 2 ms = 1,25 carreaux.
Pour le vertical, les 4,8 carreaux crète-crète donnent bien 0,8 V efficace et non 0,5
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 27-03-2012 à 21:44 sta |
|
cela fait 0.849V RMS et pas 0.5V 0.5 x 2 x 1.414214= 1.414214 et 1.41414/ 0.5 = 2.828 divisions sauf erreur....
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 27-03-2012 à 22:09 sta |
|
C'est mon PC qui vient de lâcher, je cours maintenant sur le mulet; la tour s'est éteinte et plus moyen de rallumer (sûrement l'alim).
Dommage, j'allais vous montrer une belle photo du même signal prise sur le Tektro; j'ai également 4,8 carreaux en verticale avec 2V/Div et 2 ms.
J'en déduis que c'est ce bon Michel (F6FlC) qui a gonflé la sauce sur la sortie BF du L310
qu'il m'a cédé.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 27-03-2012 à 23:45 sta |
|
à 400Hz un multimètre numérique donne une mesure efficace correcte normalement.C'est une façon de vérifier ce que sort le générateur ! valeur lue à multiplier par 2.8284 pour avoir la valeur crête à crête.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 28-03-2012 à 00:30 sta |
|
Merci, j'essaierai deain avec mon Wavetek.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 28-03-2012 à 13:19 sta |
|
Bonjour,
Toto, le géné 310 est juste, j'avais vérifié
MAIS il sort ce qui est affiché sur le galva uniquement si la sortie est chargée par 50 ohms
sinon, il sort le double
et pour mesurer sur l'oscillo, il faut multiplier par 1,414 pour la tension crête
donc tu lis et tu divise par 1,414 pour avoir la tension efficace
et si tu shunte la sortie avec 50 ohms, tu divise par deux
sur les fréquences basses tu peux faire avec une 50 ohms en volant, sur les élevées il vaut mieux mettre ma charge adaptée
Avé...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 28-03-2012 à 13:20 sta |
|
et si tu lis d'une crête à l'autre, le coeff n'est plus de 1,414 mais de 2,828
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 28-03-2012 à 21:00 sta |
|
Bonsoir.
Le PC de course est reparti; j'ai remplacé les 2 chimiques de filtrage et la 5Y3GB
Eh Michel! OK mais de quoi tu parles avec un galva? Mon Wavetek DM27XT est numérique.
Voici la photo prévue hier soir >>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Guy F6CTP Le 28-03-2012 à 21:49 sta |
|
Bon diou... changer 2 chimiques et une 5y3GB dans un PC ça va faire rêver Patrick et moi ça me donne un coup de jeune
@+
Guy
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De slouptoouut Le 28-03-2012 à 22:27 sta |
|
Et mieux encore, pourquoi pas un PC avec une valve 1561 ?
sloup
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 29-03-2012 à 23:44 sta |
|
Bonsoir.
Excuse moi Michel, tu as sans doute voulu parler du galva BF du L310, mais ce celui-çi n'est pas gradué autrement qu'en pourcentage de modulation que l'on veut appliquer à la sortie HF (pourcentage réglable par un potar qui n'agit d'ailleurs pas sur la sortie BF).
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 30-03-2012 à 01:30 sta |
|
Salut Toto,
oui, je parlais du L310, mais je croyais que tu mesurais de la HF, je t'ai fait une théorie sur le niveau de sortie HF par rapport à l'affichage du galvano de droite
donc si c'est la sortie BF, je ne dis rien !
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 30-03-2012 à 18:27 sta |
|
Re-bonjour.
Oscillo à 10 Euros en panne!
Filament du tube cathodique HS: 10.540 Ohms entre première et dernière broche.
Y'aurait pas un tube qui traine quelquepart?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 30-03-2012 à 19:09 sta |
|
10.54 ohms cela ne me semble pas mauvais pour un filament !
avez-vous fait les remplacements d'usage avant de le brancher ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 30-03-2012 à 19:14 sta |
|
Dix mille cinq cent quarante Ohms (au lieu de 3 dixit Phil).
Mais au fait, pour avoir 3 Ohms, il suffirait que je mette en // une résistance de 3,000854133 Ohms!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 30-03-2012 à 19:28 sta |
|
à bthiry,
Ici, la méthode anglaise n'est pas d'usage.
Un "point" tous les 3 chiffres vaut "mille".
La virgule n'est pas un point et lycée de Versailles!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 30-03-2012 à 19:30 sta |
|
En Belgique est-ce identique à la France?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 31-03-2012 à 10:54 sta |
|
bonjour,
je me serais putôt attendu à lire 10,54 k...
travaillant essentiellement à l'exportation, la convention française n'a guère cours.
Je n'apprécie d'ailleurs pas beacoup cette convention (française ou anglaise d'ailleurs de séparer les milliers des unités), je préfère de loin la notation ingénieur, ou l'utilisation des symboles multiplicateurs clasiques tels que:
....., pico, micro, milli, kilo, mega, giga, tera,...
l'utilisation de ces multiplicateurs, et l'acceptation de l'équivalence point-virgule permet d'éviter la confusion.
pour le tube, tu peux essayer de chauffer au fer à souder les broches en apportant un peu de soudure, parfois ce n'est que la soudure filament/douille qui est défectueuse.
ta mesure a été faite sur les broches du tube ou sur le support. Il me semble que qulqu'un a eu un souci à ce niveau il y a quelques temps (oxydation du support).
Benoît
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 31-03-2012 à 14:09 sta |
|
Bonjour
C'est bien mortibus!
J'ai d'abord regardé si la tension était là: OK pour 6,3 V
J'ai ensuite enlevé le support et nettoyé les broches puis à l'ohmètre sur les picots: 10,54 K.
Quand à la soudure: ces picots là ne sont pas creux.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 31-03-2012 à 21:37 sta |
|
Bonsoir
<<Quand à la soudure: ces picots là ne sont pas creux.>>
C'est un culot tout verre genre lampe noval ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 31-03-2012 à 21:42 sta |
|
Exact!
Recherche tube cathodique réf. OEE 1107 P2.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 31-03-2012 à 21:49 sta |
|
Sauf qu'il faut lire: Quant à la soudure...
Sorry
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Paul Le 31-03-2012 à 22:44 sta |
|
Toto, essaye un passage du sélecteur de tension sur 220V, on ne sait jamais, j'ai eu le même problème...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 31-03-2012 à 22:49 sta |
|
Je l'ai fait, j'ai aussi envoyé du 30 V.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Adams Le 31-03-2012 à 23:07 sta |
|
<<Recherche tube cathodique réf. OEE 1107 P2.>>
Demandez à Electropuces .
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 01-04-2012 à 08:23 sta |
|
Bonjour,
Etes vous sur de mesurer au bon endroit?
Avez vous bien nettoyé les broches ?
Sur ces culot tout verre au bout de qq années il se forme a la surface des broches une calamine isolante très dure qui ne s'enlève quelquefois que mécaniquement par grattage au scalpel ou au papier verre
contrôlez que vous avez bien la continuité en posant les sondes de l'ohmmètre en deux points différents de la même broche.
En dernier recours une vieille méthode: une lampe filament 220V 25W en série avec le filament et un coup de 220V si la lampe s'éclaire , après tenter de chauffer le filament petit a petit avec une alim variable de zéro a 12V pendant une dizaine de minutes.
Monter très progressivement la tension en surveillant le courant filament jusqu'à 8 à 9V
Attention le col du tube sera très chaud après cette opération si elle réussit.
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 01-04-2012 à 14:07 sta |
|
Bonjour.
Oui, il s'agit des 2 broches sur lesquelles je relève 6,6 V (celle de part et d'autre du détrompeur).
> "contrôlez que vous avez bien la continuité en posant les sondes de l'ohmmètre en deux points différents de la même broche." < : C'est seulement après s'être assuré de cela que le permis d'inhumer a été délivré.
Avant de refermer le cercueil, je vais tenter la résurrection par la méthode de l'électrochoc
préconisée. (L'extrême-onction ayant déjà été administrée).
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 01-04-2012 à 14:23 sta |
|
Doninus vobiscum!
J'ai eu beau prononcer la phrase miracle "Lève toi et marche" l'ampoule ne s'allume pas >>
Amen...
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Michel 87 Le 01-04-2012 à 15:14 sta |
|
Bonjour,
Pas très cathodique, tout ça
Bon, j'insiste pas ...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 01-04-2012 à 15:28 sta |
|
Bonjour à tous,
Toto, on peut tenter éventuellement, l'envoi du tube du scope en spare. Il faudrait cependant que je l'essai avant...
Après, pour le prix, je sais pas si cela vaut le coup ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 01-04-2012 à 15:39 sta |
|
Bonjour,
Curieux qu'une coupure filament n'amorce pas sous 220V.......
Vous etes sur du brochage du Tube
Car 6.3V AC on en trouve quelquefois un peu partout avec les voltmetre AC haute impedance
refaites la mesure du 6.3V en le chargeant par 500ohms, y a t il toujours 6.3V ?
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 01-04-2012 à 17:30 sta |
|
Oui Phil merci, je suis preneur bien sûr; ton prix sera le mien.
Peux tu SVP confirmer que le filament est bien entre le première et la dernière broche, c'est à dire de chaque côté du détrompeur?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 01-04-2012 à 19:05 sta |
|
Oui Toto, je viens encore de vérifier et je mesure (sauf erreur) 3,1 ohms...
J'essaie de t'envoyer le tube dans la semaine.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 01-04-2012 à 19:25 cms |
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 01-04-2012 à 21:00 sta |
|
Je ne croîs plus, je commence plutôt à rapetisser mais je crois en Phil qui, je pense (puisqu'il ne l'a pas demandée) a toujours mon adresse...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 01-04-2012 à 21:26 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 07-04-2012 à 12:27 sta |
|
Bonjour à tous,
Toto, je t'ai envoyé un petit mail...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 13-04-2012 à 17:21 sta |
|
Coucou...
Me revoilà >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Grace à Phil que je tiens à remercier publiquement.
PS: Y'a quand même un problème; : il trouvait 3,2 Ohms pour le filament, moi je trouve
2,8 Ohms.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 13-04-2012 à 20:19 sta |
|
Ben voila !
Ça fait quand même 0,4 Ohms de différence ça, c'est quoi l'erreur ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 13-04-2012 à 20:51 sta |
|
C'est ton Ohmètre qui ne vaut pas un clou!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 13-04-2012 à 21:50 sta |
|
Sinon çà a l'air d'aller!
7,05000 MHz modulé par 400 Hz >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
T'es prêt Radiolo?
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 13-04-2012 à 22:01 sta |
|
Bonsoir,
Ca c'est propre comme modulation.
Ton emetteur ?
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 13-04-2012 à 22:09 sta |
|
Le trapèze, le trapèze, le trapèze ?!?!?!?!?!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 13-04-2012 à 22:11 sta |
|
Non , çà sort du fameux géné L310.
Pour l'émetteur, je suis toujours coincé car je n'ai pas de grip-fil pour la sonde "X10".
Je crois qu'il ne faut pas compter sur l'embout que m'avait offert F6CER; à moins qu'il n'ait
oublié qu'il avait oublié...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 13-04-2012 à 22:23 sta |
|
A ce propos, je viens de trouver un embout de pointe de touche de contrôleur qui se vissse
sur la sonde Hitachi, et sur lequel je peux mettre un grip-fil standard >>>>>
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 13-04-2012 à 22:25 sta |
|
Parti trop vite
Cela peut-il aller ou est-ce qu'un grip-fil de sonde doît répondre à des caractéristiques précises?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 13-04-2012 à 22:39 sta |
|
Bonsoir,
ça peu aller aux fréquences ou on travaille.
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 13-04-2012 à 22:46 sta |
|
Merci Radiolo, alors, si t'es d'accord, on va pas tarder à se remettre dans les starting-blocks.
Il faut, au préalable, que je révise un peu car je ne sais plus trop bien où nous en étions.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 14-04-2012 à 00:17 sta |
|
SVP, comment on fait sur cet oscillo (sur le Tektro je sais) pour calibrer la sonde X10?
Il faut se servir du signal carré, mais si je relie cette sortie à l'entrée verticale, qu'est ce que je fais de ma sonde?
PS: Oui, certains me diront, tu te la mets...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 14-04-2012 à 09:56 sta |
|
Bonjour,
Pour calibrer la sonde on fait comme sur le tektro.......
On raccorde la sonde a l'entrée V de l'oscillo.
On met le l'extrémite de la sonde en contact avec le calibrateur ( connecteur sur l'oscillo ou anneau V/I sur les tektro)
On ajuste la capa dan le boitier pour obtenir des signaux carrés au mieux.
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 14-04-2012 à 10:21 sta |
|
Salut la Classe....
Et c'est la sonde que tu calibres (compense). Rien ne t’empêche de régler ta sonde sur ton CRC en utilisant le carré du calibrateur du tektro, sans doute plus précis.....En général il y a une pointe ou une chute sur la portion horizontale du carré, à une extrémité. Le jeu consiste à "compenser' avec le petit CV sur la sonde (ou sur le connecteur, pour les sondes Tektro) de façon à obtenir un beau créneau sans déformation. Utiliser impérativement un tournevis ISOLANT (tu comprendras pourquoi si tu essaies.....)bien que certaines sondes possèdent un CV isolé.
Vérifier malgré tout avec la sonde X1 que l'entrée du CRC est correctement compensée aussi. Il y a des capas dans le tiroir, sur chaque position de l'atténuateur. Si c'est correct ne surtout rien toucher.....
Bonne bidouille Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 14-04-2012 à 15:28 sta |
|
Bonjour
Je déconseille formellement de tenter de toucher aux capas de l'atténuateur de l'oscillo.
Pour régler cela correctement il faut déja avoir le schéma de l'atténuateur pour savoir si on a affaire a un atténuateur en cascade( x1 et x5 suivi de x1 , x10 , x100) ou un jeu d'atténuateurs( x1 , x5 , x10 , x50 , x100 , x500).
Dans de tels atténuateurs il faut régler deux choses simultanément :
1- Le rapport des capas (forme optimale du signal carré)
2- La valeur de la capa d'entrée ( qui doit être la même sur toutes les positions pour ne pas avoir a recalibrer la sonde sur chaque position).
le 2eme point se règle au capacimètre et dérègle le premier.......
Il faut recommencer 4 ou 5 fois le manip pour trouver l'optimum......
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 14-04-2012 à 17:36 sta |
|
Pas de Bonjour! (Après ce que je viens de lire en biais sur d'autres fils).
Je suis rentré il y a une demi-heure et j'ai trouvé çà dans ma "boite aux lettres" >>>>
C'est l'embout grip-fil (comme neuf) pour ma sonde que La Poste n'a pas égaré (mauvaise langue, Sloup!)
et que F6CER n'a pas oublié qu'il avait oublié de m'envoyer.
Merci beaucoup l'OM, il n'y a pas ton adresse sur l'enveloppe, je voudrais que tu me la communiques afin de te faire parvenir quelques timbres (Il n'y a pas de raison que tu en sois de ta poche).
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 14-04-2012 à 17:58 sta |
|
>"On met le l'extrémite de la sonde en contact avec le calibrateur ( connecteur sur l'oscillo"<
Merci. C'est ce point là qui m'échappait car on ne peut pas brancher l'extrémité de la sonde
sur la prise de sortie du signal carré, il faut la maintenir à la main tant bien que mal.
Cà y est c'est fait et çà en avait bien besoin, les "bâtonnets" étaient très arrondis à une
extrémité.
D'ailleurs le calibrage qui avait été fait sur le Tektro ne convenait pas du tout à cet oscillo
(Michel, F6FLC, m'avait prévenu).
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Avec cette sonde "X10" munie de son embout grip-fil, je suis sur 0,1 V/Div, la sortie étant de 2 V, j'ai bien 2 carreaux.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 19-04-2012 à 19:09 sta |
|
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 19-04-2012 à 21:07 sta |
|
Là tu te répètes, Michel!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 19-04-2012 à 22:16 sta |
|
Oui, mais ici il y a beaucoup de nouveaux utilisateurs d'oscillo qui ne sont peut être pas allés regarder tes triangles
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 20-04-2012 à 19:23 sta |
|
Salut à tous.
J'ai commencé à démonter le vieil oscillo Ribet Desjardin; il n' y avait que 25 tubes dont 11
avec les pattes dorées ( huit E188CC et trois E80 CF).
Autres références aussi inconnues les unes que les autres. >>>>>
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 20-04-2012 à 19:23 sta |
|
Salut à tous.
J'ai commencé à démonter le vieil oscillo Ribet Desjardin; il n' y avait que 25 tubes dont 11
avec les pattes dorées ( huit E188CC et trois E80 CF).
Autres références aussi inconnues les unes que les autres. >>>>>
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 20-04-2012 à 19:29 sta |
|
Non! 26 tubes, j'ai oublié la 6CB6
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 20-04-2012 à 21:39 sta |
|
Encore tout faux, vingt dieux!
Le nombre exact est 27: oublié une E80CF dorée.
Et que de matos à récupérer dans cette usine à gaz! Un wagon de résistances dont beaucoup de "Sfernice", plein de potars, j'en passe et des meilleures...
Phil, une paire de E188CC ne te tenterait pas? A condition que tu me donnes ton adresse; tu m'as envoyé un tube cathodique, tu as payé le port, je t'ai demandé ton adresse par mail perso... et tu me laisses dans la honte de la dette; pas gentil çà!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 20-04-2012 à 21:44 sta |
|
Y'a des pattes dorées aux navets du jardin ???
Bizarre (autant qu'étrange !!)
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 20-04-2012 à 21:48 sta |
|
Pas compris, explique, Daniel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 20-04-2012 à 21:51 sta |
|
Pas compris parceque le jardinage et moi çà fait 2, et que toi tu jardines et aimerais bien trouver de l'or sur les racines de tes navets. C'est çà?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De fdevlos Le 20-04-2012 à 22:21 sta |
|
euh, y a un truc qui m'a échappé : tu desosses le Ribet ?!?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 20-04-2012 à 22:24 sta |
|
Que veux tu que j'en fasses, il déconnait! Et je ne suis pas du tout collectionneur.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 20-04-2012 à 22:27 sta |
|
Ribet- Desjardins = navet du jardin .....
Comme Pâté-maconnerie, La voix de son chien, tondon rouston ou Roupette et Braquemart....
"Jokes" de dépanneurs !!!!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 20-04-2012 à 22:47 sta |
|
Bonsoir
Les Ribet étais surnommé "riblons desjardin "
ou aussi "oscillo vérole" car certains modèles HF avaient des éruptions bouton sur leurs 5 faces accessibles.
Il faut dire que quand on avait vu un tektro le ribet faisait un peu dépassé.....
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 22-05-2012 à 17:49 sta |
|
Bonjour,
J'ai récupéré mes 2 oscillos ce week end, et j'en profite pour remercier Phil qui s'est remarquablement occupé de cette affaire.
J'ai commencé à en inspecter un, et j'ai trouvé 2 condensateurs qui me paraissent douteux (voir photos ci-jointes).
Pensez-vous que je puisse tenter une mise sous tension avec ces 2 condensateurs, ou faut-il les changer obligatoirement ? Quels sont les risques sinon ?
Merci d'avance, @+
Jean-Marc
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 22-05-2012 à 17:59 sta |
|
Pb avec les images, je retente ma chance (pourtant les fichiers faisaient moins de 100ko chacun...)
@+
Jean-Marc
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 22-05-2012 à 18:13 sta |
|
Pas mieux !
Un fichier JPG de 40ko avec une résolution de 300x382 ne passe pas... Comprends pas !
Sloop, à l'aide !!!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Marcel Bourguinet Le 22-05-2012 à 18:28 sta |
|
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 22-05-2012 à 18:34 sta |
|
Bon ben ça vient de mes images, alors !
Y a t-il des préconisations à respecter en dehors de la taille et de la résolution ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Marcel Bourguinet Le 22-05-2012 à 20:26 sta |
|
Une image de 300x382 pixels donne un poids de fichier probablement plus élevé que 300 Ko ! L'erreur vient de ce fait.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6CTP Le 22-05-2012 à 20:44 sta |
|
Pas tout a fait voici une image de 133 Ko qui fait 814x542
par exemple une photo de 600x400 eu 10x15 passe très bien et c'est du format standard pour les forus
Bonne soirée
Guy
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6CTP Le 22-05-2012 à 20:45 sta |
|
forum ...!!! et mon image est encore plus grande que l'écran
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Marcel Bourguinet Le 22-05-2012 à 21:14 sta |
|
Je crois que l'on confond dimension de l'image avec résolution de l'image, je ne connais pas la résolution de celle de Jean-Marc, par contre la tienne fait 14,88 pixels/cm.
Si son image est bien du format JPG il y a forcément une bulle de ce genre... Si je réduit la taille, la résolution ne change pas.
Il me semble que la résolution à son mot à dire dans le poids du fichier non?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Marcel Bourguinet Le 22-05-2012 à 21:23 sta |
|
37,8 pixels / cm pardon pour l'erreur!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Marcel Bourguinet Le 22-05-2012 à 21:46 sta |
|
Il se pourrait que les fichiers ne soit JPG, même si l'extension le désigne ainsi.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 22-05-2012 à 21:51 sta |
|
Il n''y a pas que la résolution qui joue sur la taille du fichier. Il y a aussi le nombre de couleurs et la compression appliquée à l'image. Mes images ont été enregistrées avec Photofiltre, et je peux vous assurer que mon image de 300x382 fait bien 40ko. J'avais justement pris soin de bien la compresser, vu les problèmes de fichiers joints sur ce site... Peut être trop...
A+
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 22-05-2012 à 22:10 sta |
|
Image enregistrée avec paint...
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 22-05-2012 à 22:13 sta |
|
Bon ben voila, il faut donc éviter de trop compresser avec photofiltre...
Donc je reprends mon problème de condensateur avec l'agrandissement ci-joint. Qu'en pensez-vous ? Puis-je tenter une mise sous tension ou pas ?
Merci de vos conseils, @+
Jean-Marc
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 22-05-2012 à 23:07 sta |
|
Bonjour,
un chimique qui fuit, fuit par la valve qui est entre les cosses, le reste est étanche
elle ne se voit pas, c'est sous la rondelle qui tient les cosses
en bas, il semble que le produit autour provienne d'ailleurs
dedans, c'est acide, alors que là, ça a l'air visqueux
je pense qu'une mise sous tension ne craint pas grand chose
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Marcel Bourguinet Le 22-05-2012 à 23:24 sta |
|
Ok, problème résolu...
Pour ma part avec photofiltre je n'utilise jamais la compression pour diminuer le poids du fichier, je le laisse à 90 (celui qui s'affiche par défault) et je n'est jamais de problème.
Quand aux chimiques on dirait qu'ils ont mis une espèce de "colle" sous les colliers.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 22-05-2012 à 23:51 sta |
|
Merci pour vos réponses. Je vais donc envisager la mise sous tension plus sereinement, après avoir réalisé les quelques actions préventives décrites plus haut dans ce post.
Je vais aussi me remettre à photofiltre qui est bien pratique, en laissant la compression par défaut. En fait j'utilise cette compression pour les images à destination du web, notamment pour mon site. Ca permet de réduire très significativement le poids des fichiers et la qualité ne s'en ressent pas sur des images de petite ou moyenne taille. Jusqu'à maintenant je n'avais jamais eu de pb. Merci Marcel.
@+
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De C. Denis Le 22-05-2012 à 23:59 sta |
|
aussi utilisateur de photofiltre j'utilise toujours la compression avant sauvegarde et n'ai jamais eu de problème avec.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De bthiry Le 23-05-2012 à 10:03 sta |
|
avant de mettre sous tension, il faut de toute façon nettoyer ces coulures suspectes
et vérifier qu'elles n'ont pas occasionné de dégats, de court-circuits...
après à vous de voir si vous voulez ou non appliquer le principe de précaution !
vous pouvez au moins essayer ces condos en les débranchant de l'appareil, cela leur permettra de se reformer un peu avant une première mise sous tension.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 23-05-2012 à 11:56 sta |
|
Bonjour,
quelques secondes ou minutes sous 110 V avec un transfo 220/110 devraient suffire pour voir s'il n'y a pas un gros problème
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 24-05-2012 à 18:37 sta |
|
Bonsoir à tous,
Alors, Jean Marc, je vois que les oscillos sont déjà à l'atelier, j'espère que ça va osciller cette affaire !
La collection de Guy me plait bien, il faudrait juste enlever l'enceinte derrière le logo Philips. -)
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6CTP Le 24-05-2012 à 19:03 sta |
|
Bonsoir à tous
Phil : malheureusement cette collection n'est pas la mienne elle est sur le plateau s'a s'appelle la boite à son et il y en a encore + de 10fois comme ça et tout en état de fonctionnement ....
Guy
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 25-05-2012 à 22:13 sta |
|
Bonsoir,
Eh oui, Philippe, j'ai démonté le premier oscillo ! Après un petit doute sur les 2 condos en photo plus haut, j'ai mis sous tension avec une ampoule de 40W en série, pendant 1 heure. RAS.
J'ai ensuite alimenté en 220V. L'écran s'éclaire, mais très faiblement. J'ai retiré le tiroir, et suivi les explications très précises de Wizhard. J'arrive à voir un spot. J'ai fait joujou avec tous les boutons, tout ça est nouveau pour moi
Ensuite je relie la sortie 2V a l'entrée EXT (prise rouge X en bas à droite, avec le commutateur sur 1/10). La encore, j'arrive à avoir un spot, mais impossible d'avoir une trace horizontale...
Pareil sur l'entré A, 2 points, mais pas de trace horizontale
A+
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Totolagalène Le 25-05-2012 à 22:27 sta |
|
Excuse jean marc, le mien marchait et est tombé en panne il y a 3 jours (plus de spot mais cette fois-çi ce n'est pas le filament du tube cathodique).
Je lance un appel général à quelqu'un qui voudrait essayer de le dépanner, tous frais à ma charge comme dirait Lapalisse.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 30-05-2012 à 21:51 sta |
|
Salut à tous,
J’ai testé mon 2eme oscillo, pas de trace ni de spot…
Je reviens donc sur le premier, avec lequel je suis arrivé à afficher des points, mais pas de trace horizontale. J’ai essayé de remplacer les 5 cartes une à une avec celles du 2eme oscillo sans succès.
Est-ce que quelqu’un peut me confirmer que les réglages des boutons sont bons, d'après la photo ? Et si c’est le cas, avez-vous une piste pour m’aider à me dépatouiller de ce dysfonctionnement ?
Merci à tous, bonne soirée
Jean-Marc
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 30-05-2012 à 23:02 sta |
|
Hello...
Bonsoir Jean Marc.
Apparemment l'ampli vertical est correct, les 2 points que vous voyez sont en fait les sommets des créneaux du calibrateur "condensés" L'amplitude Y est correcte, 2 carreaux.. Apparemment il n'y a pas de balayage horizontal. L'atténuateur de la voie B ne sert pas.
Mettez déja les verniers (boutons rouges coaxiaux) "'dans les crans" (position "étal") sauf celui de seuil qui servira à stabiliser,, et celui de synchro (à coté de la prise du calibrateur) sur Rel. (relaxé, oscillation continue)
Le bouton synchro au milieu du tiroir et celui de balayage sur "auto"
le calibrateur sort à environ 1000 hz, ce qui signifie que vous aurez un créneau complet par division avec la BT réglée à 1 ms. réglez plutôt à 50 µs, vous aurez 1/2 créneau par carreau et ce sera plus visible. à ce stade il devrait y avoir du balayage, pas nécessairement synchronisé. en jouant sur le "seuil" et le vernier de synchro vous devriez obtenir une trace stable. Vous pourrez ensuite régler lumière, concentration (netteté) et astigmatisme (netteté horizontale) au mieux./
Vous pouvez vérifier que l'ampli X fonctionne, d'abord en bougeant le cadrage <---->, puis en reliant la sortie du calibrateur à l'entrée X (en bas à droite), atténuateur sur X1 et commutateur sur EXT =. Vous devriez avoir une trace horizontale réglable en amplitude par le pot "gain X". revenir sur "INT +"
Bon, je ne vois rien de plus pour l'instant. Essayez déja comme cela....
Bonne soirée Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De F6FLC Le 31-05-2012 à 01:26 sta |
|
Bonjour,
et j'ajoute que sur tout oscillo qui a un ou des spots fixes, il faut absolument baisser la lumière à la limite du visible, sinon marquage à vie du tube cathodique par brûlage de la couche phosphorescente
Michel...
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 31-05-2012 à 09:32 sta |
|
Tout à fait, cela dépend des tubes mais il suffit parfois de quelques minutes pour marquer la couche émissive..
Sur un spot fixe ou très lent il ne doit pas y avoir de halo autour du spot. Comme le dit Michel tant qu'on a pas besoin de lumière (balayage rapide, par exemple) maintenir le spot tout juste visible.
Complément du post précédent : le commutateur de source de synchro (au milieu du tiroir) peut être laissé sur le A noir (il affecte la "prise" de synchro sur la voie utilisée) le vernier servant à fixer à quel niveau cette synchro est réglée.
Bonne journée Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 31-05-2012 à 14:27 sta |
|
Michel , Daniel, merci pour vos réponses.
Je ferai attention à la luminosité, surtout dans mon cas ou les spots sont fixes !
J'essayerai ce soir ou ce week end les réglages indiqués par Daniel.
A+
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 01-06-2012 à 20:45 sta |
|
Jean Marc, il faut monter la base temps au moins sur 0,5 ms pour avoir le balayage. un point sur 50 ms c'est normal.
Je mettrais aussi :
- décl sur auto
- gain x à mi-course pour commencer
En revanche, le point se déplace t-il de gauche à droite ?
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 03-06-2012 à 16:58 sta |
|
Salut à tous !
J'ai refait plusieurs essais, suite aux réponses de Daniel, Michel et Philippe.
Tout d'abord, après plusieurs heures connecté au secteur, le second oscillo a dénié afficher quelque chose. Bonne nouvelle ! Je ne comprends pas bien pourquoi, mais ayant déjà du mal à comprendre ce qui ne marche pas, je ne vais pas me prendre la tête avec ce qui marche !
Donc pour revenir au premier qui n'affiche que des points, j'ai appliqué les réglages que vous m'avez préconisés. J'ai également appliqué les mêmes réglages sur le second.
Voici ce que ça donne sans calibrateur relié....>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 03-06-2012 à 17:02 sta |
|
... et avec le calibrateur relié à la voie A >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Et pour répondre à Philippe, je n'arrive pas à faire déplacer le point de gauche à droite en tournant le bouton de BT vers la gauche sur le premier oscillo, alors que sur le second, ça fonctionne.
Donc, je pense qu'il y a vraiment un problème sur le premier oscillo, non ?
@+
Jean-Marc
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 03-06-2012 à 17:19 sta |
|
Bonjour Jean Marc,
Pour synchroniser le créneau il faut jouer délicatement sur le vernier, c'est parfois très fin.
Sur le premier avec les points immobiles, je vérifierais la 6AU6 de la base temps ==== >
Vérifier déjà si elle chauffe sinon, le filament en continuité.
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 03-06-2012 à 17:44 sta |
|
Apparemment un problème sur l'ampli X, en externe il devrait fonctionner sans BT. avec le gain X, et quelque chose sur l'entrée X. de toute manière même "sans rien" le cadrage X devrait agir.
donc vérifier les composants de l'ampli X, difficile de dire lesquels sans avoir la doc, sans schéma et sans appareil....Moi y'en a pas mamadou bwana !!
Voir la 6AU6 de la BT, elle peut être dans le coup si elle sert d'ampli.mais je verrais plutôt les plaques X du tube commandées par des transistors....
Pour les deuxièmes photos le balayage Y est ok, il ne manque que la synchro. rester sur "rel", et essayer de stabiliser avec "seuil", et "synchro" (rouges) le commut sur A noir.
par contre mettre IMPERATIVEMENT le commut de synchro sur INT (+ ou -, sur un signal carré c'est sans importance ) (le scope ne PEUT pas synchroniser sur "EXT", il faudrait un signal sur la prise "ampli X"
Normalement avec cette manipe le numéro 2 devrait fonctionner....
à pluche Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 03-06-2012 à 18:24 sta |
|
Bonsoir,
Pour votre scope qui ne synchronise pas.
1° Choisissez un voie, puisque vous utilisez la voie A le bouton sous CE4653 doit etre mis sur A ( ne demandez pas trop a ce scope simple la synchro sur 2 voies simultanées est peut être hors de sa portée...)
2° Le bouton indiqué par la flèche rouge est la source de prise de synchro il est sur ext mettez le sur int + ou - pour qu'il puisse récuperer le signal de synchro sur une des voies A ou B et réglez le seuil par le bouton rouge central.
3° Le bouton indiqué par le flèche verte est le "filtre de syncro" comme je ne connais pas les caractéristiques des filtres essayez ~ ou HF en dernier recours auto (en bon français on dit a l'oscillo Dem... toi) le bouton rouge central doit être mis a la limite du déclenchement de la BT.
Le bouton rouge central règle le mode de fonctionnement de la BT.
Sans signal sur la voie A
Bouton rouge a fond a gauche la BT ne doit pas démarrer spot fixe ou éteint( mode déclenché).
Bouton rouge fond a droite apparition d'une ligne la BT marche ( apparition d'une ligne horizontale) mais ignore la synchro. ( mode dit relaxé)
Le bon réglage de ce bouton soit est juste avant l'apparition de la ligne qui apparaitra quand un signal sera appliqué a l'entrée A ( mode dit déclenché)
ou juste après l'apparition de la ligne, la BT n'est pas trop en mode relaxé et ne peut ignorer la synchro.
Normalement quand votre synchro est bien "accroché"
sur int + synchro sur le flanc montant du signal
sur int - synchro sur le flanc descendant du signal
Amicalement
Rémy
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 03-06-2012 à 18:29 sta |
|
Bonsoir
le temps que je rédige mon post il y avait déjà une réponse.....
pas assez rapide....
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 04-06-2012 à 22:47 sta |
|
Bonsoir à tous,
Déjà un grand merci pour le temps que vous prenez pour m'expliquer des choses qui doivent être très basiques pour vous !
Pour le premier oscillo qui n'affiche que des points, j'ai changé les 2 6AU6 avec celles du deuxième oscillo, et aucun changement. Le premier continue à afficher un point, et le second affiche une ligne. Donc j'en conclus que ça ne vient pas des 6AU6. D'ailleurs elles chauffent toutes.
Pour le second, j'ai bien relu tous vos conseils, et j'en suis arrivé à procéder comme cela avec le calibrateur sur la voie A :
- base de temps sur 5ms, vernier bouton rouge à fond à droite
- Bouton synchro (sous CE 4653) : bouton noir sur A, bouton rouge sur A (j'avais un pb avec ce bouton rouge, il tournait sans fin, car insuffisament serré sur son axe. Donc la synchro n'était jamais sur A...)
- Bouton noir en bas a droite sur Int +
- Bouton noir du milieu sur ~
- reglage du bouton rouge du milieu : a droite jusqu a l'apparition des traces
- reglage du bouton rouge en bas a droit. Et la, enfin, stabilisation des traces !
Ca donne la photo ci-jointe. Qu'en pensez-vous ?
Merci, A+
Jean-Marc
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De radiolo Le 05-06-2012 à 08:27 sta |
|
Bonjour,
Si vous tournez maintenant le bouton de cadrage H pour voit le debut des crenaux
vous pourrez observer que sur synchro + la BT démarre sur le flanc positif du créneau.
sur synchro - la BT démarre sur le flanc négatif du créneau .
Lorsque vous êtes en mode déclenché vous pouvez amener le bouton durée/div de la BT sur des temps de balayage plus courts et ainsi observer le temps de monté du créneau.
C'est le gros avantage d'une BT déclenchée qui permet de mesurer des temps de montée facilement
par le jeu de synchro + ou - on peut ainsi observer le temps de monée ou de descente du créneau.
Amicalement
Radiolo
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 05-06-2012 à 10:37 sta |
|
Hello....
Ben voilà, un qui marche....
Il pourra eventuellement servir pour dépanner l'autre. Mais déjà vérifier sur le curseur du potar de cadrage (<--->) s'il y a bien une tension continue qui varie avec le potar. Il peut y avoir carence d'une alimentation, si c'était un PB d'oscillateur X le cadrage fonctionnerait.
Vérifier aussi que les cartes enfichables sont bien à leur place, essayer de repérer celle de l'ampli X et les croiser avec celle de l'oscillo qui marche. (bien les repérer, sinon il faudra refaire les calibrations.)
éventuellement (si ce n'est déjà fait) nettoyer les contacts des cartes (avec du papier, comme expliqué plus haut )
Déja avec un appareil fonctionnel il sera beaucoup plus facile de travailler par comparaison. On peur relier sans problème les masses des 2 engins., et prendre des tensions sur l'un et sur l'autre.
Une bonne chose : Il y a de la lumière et de l'ampli Y, ce qui signifie que les éléments les plus délicats (tube et THT) sont OK.
Bonne "enquète" Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 06-06-2012 à 08:30 sta |
|
Salut à tous,
Je continue mon apprentissage (lentement, mais surement ). Merci Radiolo pour les explications de synchro. Je comprends maintenant la différence entre Int + et Int – (voir photo ci-jointe).
J’ai également diminué les temps de balayage (voir 2eme photo). Qu’est ce que vous appelez "le temps de montée du créneau" ?
Daniel, pour l’oscillo en rade, j’ai déjà vérifié l’enfichage des cartes, nettoyé les contacts avec du papier, et croisé les cartes avec celles de celui qui fonctionne. Aucun changement.
Plus haut vous dites que du KF contact peut être dommageable. Sur quels boutons ne faut-il pas en mettre ?
Merci, bonne journée
Jean-Marc
| |
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 06-06-2012 à 11:33 sta |
|
Hello...
Il vaut mieux éviter de mettre du KF ou du K60 dans les atténuateurs Y . comme je l'ai dit une simple giclée dans ceux d'un Tektronix les flingue définitivement. (Il y a des diviseurs capacitifs compensés qui ont horreur d'être humectés par quoi que ce soit !!) à la rigueur du "spécial tuner" qui ne dépose pas de lubrifiant, ou bien de l'alcool (ou essence C) et un petit pinceau..... De toute manière cette partie a l'air OK puisqu'on a bien 2 divisions sur l'écran, mais sans balayage. donc pour l'instant nettoyage inutile.
Par contre rien n'interdit de nettoyer les potars de cadrage.
Le temps de montée c'est la "largeur" de la partie verticale montante. plus elle est fine et étroite meilleur est ce paramètre, on peut le mesurer en augmentant la fréquence de la BT jusqu'à ce que cette montée occupe une division. la mesure du temps est directe.
Attention cela dépend aussi du générateur !!Et le temps de "descente" est important aussi.
Pour la panne de BT c'est autre chose, mamadou au secours !! Je pense que le mieux est de comparer les tensions sur les 2 appareils en partant des plaques horizontales. Moi je n'ai aucun schéma et pas d'appareil, je ne peux m'en tenir qu'aux généralités. à mon avis il doit manquer une alime, résistance coupée ou capa en CC ????Il faut fouiner un peu....
Bonne recherche Daniel
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De jean marc Le 06-06-2012 à 17:02 sta |
|
Oui, Daniel, je sais que à distance sans schéma, c'est pas évident... Je te remercie déjà grandement pour les explications que tu fournis, ça me permet de me familiariser avec les oscillos... En plus y en a 1 qui à l'air de marcher, donc c'est déjà très bien (j'ai bien fait d'en prendre 2 !!!).
Une question qui va peut être paraitre idiote, mais je me lance quand même : Sachant que je n'ai pas (encore) de générateur HF, qu'est ce que je pourrais mesurer pour avoir une courbe sur mon oscillo ?
Merci, A+
Jean-Marc
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De XYZ du 56 Le 06-06-2012 à 18:07 sta |
|
En faisant très attention il est possible de se brancher sur le 220v, pour voir une belle sinusoïde.
Ce n'est pas de la HF, bien sûr, mais ça viendra (tiens en l'écrivant ça me rappelle une autre phrase!; il faut économiser pour un géné HF!
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 06-06-2012 à 18:53 sta |
|
Une très basse tension derrière un transfo au travers d'une résistance par exemple serait peut-être encore mieux que le 220... un petit 6 volts suffit.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De Phil Le 06-06-2012 à 19:03 sta |
|
Sinon Jean Marc, il existe plein de petits montages simples sur le net, construits autour d'un ampli ops.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De wizhard Le 06-06-2012 à 19:18 sta |
|
@ Jean marc
Pour visualiser une "courbe" (de réponse) un oscillo ne suffit pas, l'idéal est de disposer d'un géné "wobbulé" dont la fréquence glissante balaie la bande passante d'un ampli FI, par exemple, et qu'on peut détecter et visualiser. Sinon le calibrateur fournit déja un beau signal carré, qu'on peut utiliser (avec atténuateur idoine) pour contrôler par exemple un ampli BF, l'horizontalité du plateau étant proportionnelle à la linéarité. (la fréquence, 1000 hz est OK pour ça) Essayez de bouger les tonalités, vous verrez l'effet....
Si on branche la sonde en sortie de détection ou tout simplement sur le HP on aura la modulation (si on reçoit quelque chose), Même sans géné on peut régler des FI au maximum d'amplitude.....
Pour simplifier disons qu'un oscillo est aux signaux ce qu'un VOM est aux tensions, intensités ou résistances. On peu d'ailleurs parfaitement mesurer une tension alternative (éviter le 220 !!) sans oublier que le scope affiche une valeur crête et qu'il faut diviser par racine de 2.....
Bonne bidouille Daniel.
|
|
| Sujet : lot oscilloscopes pas chers Nouveau | De De Blaireau Le 06-06-2012 à 20:06 sta |
|
ou plutôt par 2 racine de 2...
|
|
|
