Sujet : Filtres à quartz. Nouveau | De blaireau Le 04-01-2012 à 10:53 sta |
|
Avis aux bricoleurs.
Filtres à quartz 9 Mhz KVG à ne pas rater!
J'en ai pris deux jeux, mais il en reste encore 4 ZICI
Je m'inquiétais de ne pas trouver les quartz habituels pour les bandes latérales, mais en lisant les caractéristiques des filtres, ma lanterne s'est soudain éclairée.
En fait, le filtre central donne le gabarit total, fixe, et il suffit de commuter à la suite le filtre correspondant à la bande latérale souhaitée.
Un simple quartz 9 Mhz sans commutation pour le générateur de porteuse, et le tour est joué.
La méthode est plaisante, surtout si les filtres sont très bon marché.
Ca va faire un petit transceiver sympa... ![;-)](s5.gif)
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 04-01-2012 à 13:49 sta |
|
Il ne reste déja plus que 3 jeux de filtres...
Il est vrai que du KVG à ce prix, c'st plus que tentant.
|
|
Sujet : Filtres à quartz. Nouveau | De ilex Le 04-01-2012 à 13:58 sta |
|
Bonjour,
Peux tu m'expliquer ce qu'on peut faire avec ces filtres et comment les utiliser & les monter.
Merci.
(le bleu Ilex.)
|
|
Sujet : Filtres à quartz. Nouveau | De ON5MJ Le 04-01-2012 à 15:35 sta |
|
Les filtres à quartz servent à limiter la bande passante FI (dans ce cas-ci à 9 MHz) de manière très nette tout en maintenant une faible atténuation dans la bande passante (ripple ou ondulation très faible) et en gardant la phase correcte. Cela s'obtient en montant une série (8 , 10, ou plus) de quartz en échelle les uns derrière les autres avec des fréquences de résonance calculées très précisément. Le facteur Q du quartz étant très élevé on obtient des réponses très tranchées (bords très abrupts) comme coupées au couteau. Le filtre à quartz reste néanmoins un filtre passif. Autre point intéressant: sa stabilité en température.
Voila un document intéressant publié dans le REF http://ed49.ref-union.org/filtres_quartz.php
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 04-01-2012 à 16:19 sta |
|
Dans l'usage prévu, il serviront à choisir une des 2 bandes laterales de modulation, par intersection de caractéristiques de 2 filtres consécutifs.
Ces bestioles deviennent rares et chères en neuf.
Heureusement, il reste encore l'occase!
|
|
Sujet : Filtres à quartz. Nouveau | De ON5MJ Le 04-01-2012 à 16:38 sta |
|
Daniel j'ai collecté les chapitres du cours de ON7PC pour l'examen européen de radio-amateur (on y parle aussi de filtre à quartz) et j'ai collé le tout dans un PDF que je t'ai mis ici:
http://ge.tt/9j0AHuB
|
|
Sujet : Filtres à quartz. Nouveau | De F6CER Le 04-01-2012 à 19:57 sta |
|
Bonjour les jeunes et tous mes vœux
il est vrai que du KVG à ce prix la vaut le coup : je voulais faire cadeau à mon dernier né (!) d'un beau filtre KVG télégraphie 8 poles pour remplacer son vieux XF9M un peu large à mon gout .... et bien à plus de 200 neuf on verra ça une autre fois !
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 04-01-2012 à 22:04 sta |
|
bonsoir
j'avais pas trop compris, mais je viens de comprendre, donc j'ai commandé un jeux mois zossi....merci blaireau![;-)](s5.gif)
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 04-01-2012 à 22:11 sta |
|
Plus que 2 en stock.
On ne trouve pas souvent ce genre d'affaire.
Les 2 derniers devraient disparaitre rapidement.
Je n'ai pas d'action chez ce vendeur, mais il aurait été dommage de ne pas signaler une pareille aubaine.
Juste ce qu'il me fallait pour mon transceiver à tubes, avec un VFO Vackar. ![;-)](s5.gif)
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 04-01-2012 à 22:27 sta |
|
re
donc tu as un ocillateur 9Mhz et tu sélectionnes par les filtres usb ou lsb, c'est pas con HI
tu peux donc faire fonctionner ces filtres avec des tubes sans pb.
le port est gratuit, j'ai déjà acheter des trucs en israël, ils ont l'air aussi réglos que les ricains.
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 04-01-2012 à 22:51 sta |
|
Si tu veux, avec tes bazars à tubes, tu peux mettre le T-shirt assorti!
T-shirt
Le vendeur est aussi en Israel, et tout aussi sérieux.
Pour les filtres à quartzs, je reconnais que la SSB avec 3 filtres et un seul quartz de porteuse est une méthode que je n'avais jamais encore rencontrée.
Ca n'est pas la plus économique, sauf si les filtres sont à très bas prix.
Bonne bidouille avec les filtre à quartzs. ![;-)](s5.gif)
www.f6fkn.com
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 05-01-2012 à 07:40 sta |
|
salut
quand on "O.M", on ne compte pas H.I 3xfois ![:-)](s1.gif)
|
|
Sujet : Filtres à quartz. Nouveau | De f6crv Le 05-01-2012 à 12:40 sta |
|
| |
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 05-01-2012 à 13:12 sta |
|
"filtres 9 mhz"
Oui, avec la bonne vieille methode d'époque, comme dans les livres... ![;-)](s5.gif)
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 06-01-2012 à 11:43 sta |
|
Apparamment, le vendeur a encore des provisions.
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 06-01-2012 à 11:44 sta |
|
|
|
Sujet : Filtres à quartz. Nouveau | De Lebon Le 06-01-2012 à 12:05 sta |
|
J'aimerais bien qu'on m'explique qu'est ce qu'il y a derrière cet avertissement : <<< For sale as is.>>> ???
|
|
Sujet : Filtres à quartz. Nouveau | De Radiolo Le 06-01-2012 à 12:17 sta |
|
Bonjour,
For sale as is = vendu en l'état.
donc non testé, peuvent ne pas marcher s'il ont étés tombes par terre d'une table .....
Amicalement
radiolo
|
|
Sujet : Filtres à quartz. Nouveau | De f6crv Le 06-01-2012 à 13:09 sta |
|
bonjour à tous --attention ces filtres à quartz sont très fragiles -craignent les chocs et même au montage il faut prendre beaucoup de précautions -(ne pas trop chauffer les sorties sinon les quartz peuvent se fêler
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 06-01-2012 à 13:13 sta |
|
Ce matériel est d'occasion, et le vendeur ne l'a pas testé, ce qu'il précise bien d'ailleurs.
Mais, normalement, l'acheteur d'un tel matériel sait en principe ce qu'il fait, et surtout, ce qu'il veut en faire.
L'énoncé de la vente est très clair, et ne comporte pas de supercherie en perspective.
On prend plus de risque en achetant un poste de 1930, pour lequel le vendeur précise qu'il ne sait pas s'il est en état de fonctionnement!...
|
|
Sujet : Filtres à quartz. Nouveau | De Lebon Le 06-01-2012 à 14:00 sta |
|
Merci messieurs pour toutes ces explications. En somme, j'ai donc bien compris ce que j'avais déjà compris. En somme, ça peut très bien fonctionner comme ça ne le pourrait pas.
<<< Mais, normalement, l'acheteur d'un tel matériel sait en principe ce qu'il fait, et surtout, ce qu'il veut en faire.>>>. Cela va de soi. Mais je serais ravi que Blaireau ait la bonté de nous faire profiter d'un synoptique sommaire de l'installation de tels filtres.
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 06-01-2012 à 15:17 sta |
|
Voila, c'est assez simple...

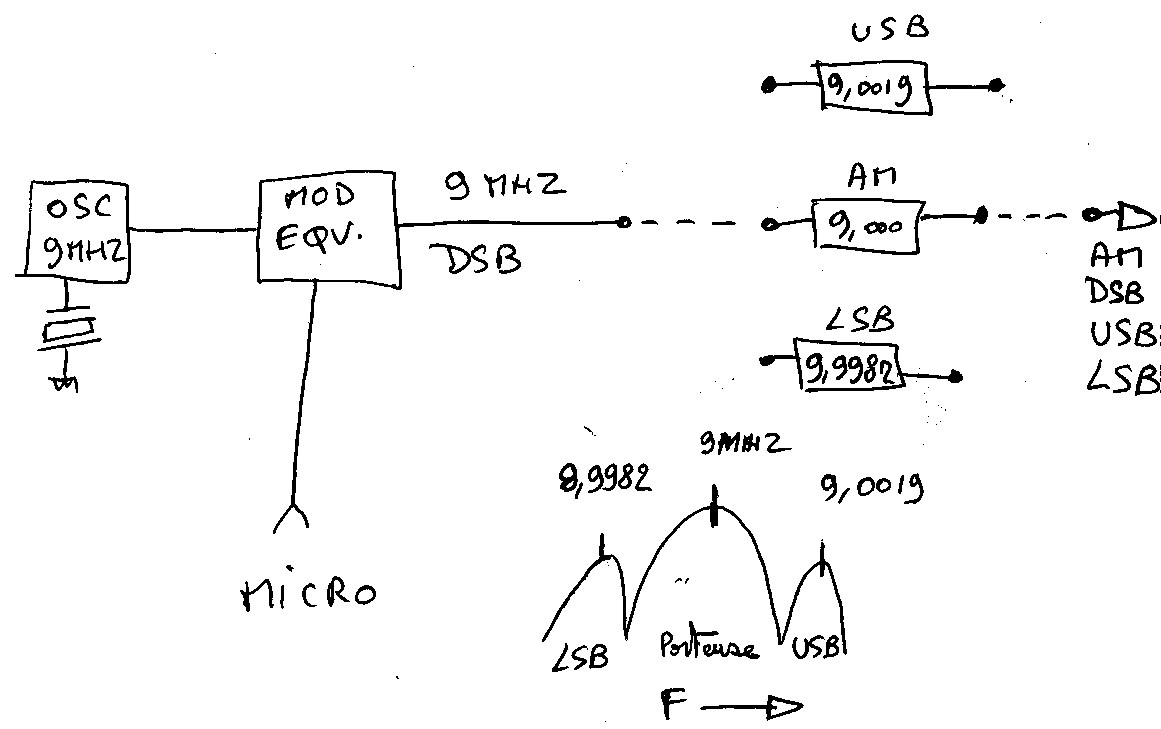

Le dispositif comprend un oscillateur sur 9Mhz, suivi d'un modulateur équilibré, ou l'on insert l'audio provenant d'une source BF. (en principe, un microphone)
-(voir gribouillon ci-joint))
1er cas:
Si le mélangeur n'est pas équilibré, on obtient en sortie un spectre AM normal, avec une porteuse centrale, qui représente environ 50% de l'énergie HF, et 2 bandes latérales comportant, en principe, 25% chacune de l'énergie restante, POUR UN SIGNAL MODULE A 99%.
Nous sommes dans ce cas, en présence d'une émission AM traditionnelle.
Si l'on rajoute en sortie un filtre à quartz 9Mhz d'une largeur de 3 Khz, les fréquences audio élevées, situées dans les 2 bandes latérales seront tronquées, et le signal de sortie aura un spectre AM reduit. (AM à bande étroite)
2e cas:
Le mélangeur est équilibré. (pas de HF en sortie, si pas de modulation audio)
La sortie du signal 9Mhz est donc exactement proportionnelle au niveau du signal audio.(produit des deux signaux)
Nous sommes dans le cas d'une modulation d'amplitude à porteuse supprimée.(enfin presque, car la suppression n'est jamais absolue)
La porteuse ayant été supprimée, il ne reste en sortie, dans ce cas, que les 2 bandes latérales. (cas d'un signal à double bande latérale (DSB. Double Side Band))
L'adjonction en sortie d'un filtre à quartz dont la fréquence centrale est décalée de 1,5 à 3 Khz, suivant le résultat recherché, permettra de récupérer selectivement une seule des 2 bandes latérales. Upper Side Band, si la fréquence centrale du filtre est superieure à 9 Mhz, et Lower Side Band, si inférieure a 9 Mhz.
Pas facile de faire court pour expliquer tout ceci simplement... ![:-D](s2.gif)
3e cas:
C'est le plus courant, car il ne nécessite qu'un seul filtre à quartz.
Dans ce cas, l'oscillateur 9 Mhz comporte 2 quartzs, décalés respectivement de +1,5 à 2 Khz, et de -1,5 à 2 khz.
Le filtre à quartz, quant à lui, est centré sur 9 Mhz.
Le resultat est identique à celui du cas #2, mais la mise en oeuvre du procédé reste plus simple, car elle ne nécéssite qu'un seul filtre (composant onéreux), et le basculement USB/LSB se fait par simple commutation du quartz de l'oscillateur.
Il existe des filtres à quartzs sur bien d'autres fréquences, ce qui ne change rien au raisonnement.
La fréquence de 9 Mhz utilisée ici n'a absolument aucun caractère impératif.
Bon, si mon explication manque de lumière, il vous reste toujours la littérature spécialisée, et les recherches sur internet, ou vous n'aurez aucun mal à trouver de bien meilleurs pédagogues. ![;-)](s5.gif)
| |
|
Sujet : Filtres à quartz. Nouveau | De Lebon Le 06-01-2012 à 16:50 sta |
|
Explications on ne peut plus claires, merci !
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 14-01-2012 à 18:37 sta |
|
bonsoir
je viens de recevoir les filtres.

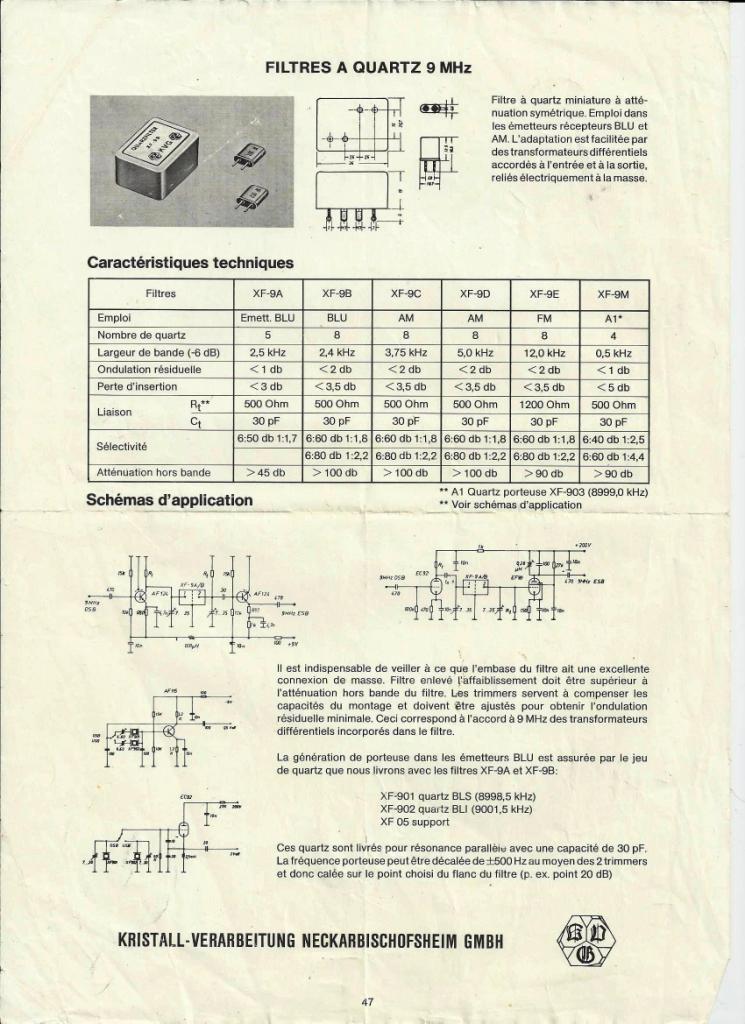

FX-9S 42 fréquence central 9 Mhz, BP 3,6 Khz pour l'AM
FX-9S 43 " " 8,99982 Mhz BP 1,55 Khz LSB
FX-9S 44 je n'ai pas trouvé les caractéristiques, mais en toute logique ce doit être pour l' USB.
je vais les tester demain....si j'ai 5'
tu aurai un schéma type pour le test ?
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 14-01-2012 à 19:57 sta |
|
faut qu'jarette (de poisson) le jaja
j'avais pas vu que le vendeur donnait les caractéristiques![:-D](s2.gif)
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 14-01-2012 à 20:15 sta |
|
Oui, j'ai reçu les miens également.
C'est très rapide comme livraison!
Pense à récupérer les 3 MC1496 sur la carte.
C'est bien utile, ces bêtes là!...
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 14-01-2012 à 20:56 sta |
|
je n'en avais qu'un seul, cela doit être du matériel militaire, il me semble reconnaitre "la patte" de thomson csf
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 14-01-2012 à 21:16 sta |
|
Oui, matériel militaire sans aucun doute.
Pour du civil, avec 3 filtres KVG, ce serait réservé à quelques Crésus...
En tout cas, je vais pouvoir avancer dans mon bricolage.
Ces filtres iront très bien derrière une 6JH8. (7360 "récente")
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 14-01-2012 à 21:52 sta |
|
peux tu me filer le schéma, j'ai des 7360 que je réserve à cet usage
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 15-01-2012 à 08:21 sta |
|
Je regarde dans mes paperasses, et je te prépare ça.
Pour les 7360, j'en ai une vingtaine, mais comme je souhaites faire un engin reproductible, j'utilise des 6JH8, car elles coutent environ 5$ pièce, contre 30$ pour les 7360.
Les 6ME8 conviennent bien également.
Tu veux faire un émetteur ou un récepteur ?
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 15-01-2012 à 08:43 sta |
|
les deux mon adjudant !![:-D](s2.gif)
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 15-01-2012 à 08:51 sta |
|
Donc, comme tu n'as qu'un jeu de quartzs, je suppose que c'est un transceiver ?
J'en ai un en chantier en ce moment, si ca t'intéresse.
J'étais parti sur la méthode traditionnelle, quartz lsb + quartz usb + filtre centré sur 9 Mhz, mais je vais rectifier le tir pour un quartz 9 Mhz, + 3 filtres à quartz commutés.
Si ça t'intéresse... xcvr en cours
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 15-01-2012 à 09:26 sta |
|
5 clous ![:-D](s2.gif)
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 15-01-2012 à 21:56 sta |
|
re
j'ai testé sommairement les filtres, ça à l'air d'aller, je viens de commander un 2° jeux.
aurai tu un schéma tubes ou transi, ou les 2 pour tester les filtres ?
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 16-01-2012 à 08:54 sta |
|
Cà se vérifie sans problème au genérateur HF, à condition d'avoir la précision requise.
Ne pas oublier de respecter les impédances d'entrée et de sortie, sans quoi les courbes seront inévitablement fausses.
|
|
Sujet : Filtres à quartz. Nouveau | De jean-luc beulaygue Le 16-01-2012 à 09:07 sta |
|
salut
pour cela pas de souci, j'ai un géné R & S SMX (100 Khz / 1 Ghz) un analyseur tektro 2711, et d'autres "babioles" de ce type
![:-D](s2.gif)
|
|
Sujet : Filtres à quartz. Nouveau | De blaireau Le 16-01-2012 à 10:10 sta |
|
Si ton analyseur est assez précis, tu peux utiliser un générateur de bruit large bande en entrée, et l'analyseur en sortie, pour avoir directement la courbe sur l'écran, en balayant doucement.
Avec un générateur de tracking, ce serait encore mieux!...
|
|
Sujet : Filtres à quartz. Nouveau | De f6crv Le 17-01-2012 à 10:35 sta |
|

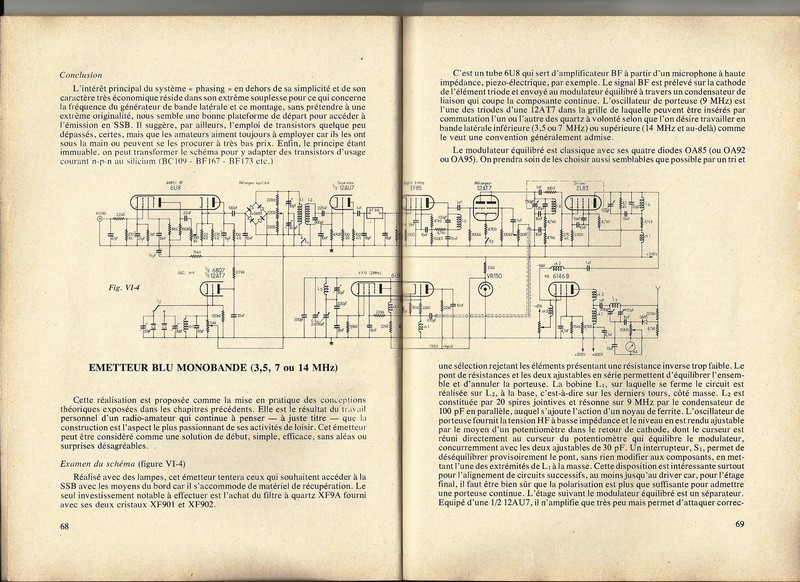

bonjour à tous --mon premier tx pour passer ma licence --avec un filtre xf9 a -j'avais aussi fabriqué le récepteur avec un filtre xf9b --le vfo pilotait à la fois l'émetteur et le récepteur -
| |
|
|
