| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 13:04 cms |
|  |
Bonjour, est ce que l'un d'entre vous possède un BC-603 de fabrication française? Le mien a été modifié par le fabricant: le tube V6 ( 6AC7 ) a été remplacé par un tube miniature dont je n'arrive pas à lire la référence. Quelqu'un connait il cette référence? merci
| |
|
|
| Sujet : récepteur BC-603 Nouveau | De slouptoouut Le 25-02-2012 à 13:09 sta |
|
Ne serai ce pas une petite 6AK5 ?
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 13:16 sta |
|
d'après ce que j'ai vu ce serait une double triode
|
|
| Sujet : récepteur BC-603 Nouveau | De Totolagalène Le 25-02-2012 à 14:35 sta |
|
Oui, j'ai un BC 603 (de chez Béric), en parfait état de marche.
Je me demande même si je n'aurais pas le schéma...
![[:Hi:]](s12.gif)
|
|
| Sujet : récepteur BC-603 Nouveau | De Pierrot du 82 Le 25-02-2012 à 14:46 cms |
| |
Vous voulez connaitre la référence du tube "ersatz" ?
C'est le moment de faire ce qu'on appelle de la "retro-ingénerie"
Pour remplacer une penthode à grand gain, ça ne doit pas être trop difficile...
| |
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 14:48 sta |
|
moi aussi j'ai le schéma US, mais le 603 que j'ai est une version française, et le tube V6 n'est pas un 6AC7, on voit très bien que la modif est d'origine, mais je n'arrive pas à lire la référence de ce tube
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 14:49 sta |
|
çà a l'air d'être une double triode
|
|
| Sujet : récepteur BC-603 Nouveau | De F1EVJ Le 25-02-2012 à 16:09 sta |
|
Bonjour, est-ce un 603 ou un 683 ? Sur ce dernier, il y a effectivement un tube miniature du coté (!) de la 6H6 détection. Je dois avoir les schémas, Pierre...
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 16:12 cms |
| |
Oui Pierre, c'est bien un 603 avec un tube miniature d'origine à la place de la 6AC7 (V6).
| |
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 16:51 cms |
| |
Pierre, vous savez de quel tube il s'agit s'il vous plaît?
| |
|
|
| Sujet : récepteur BC-603 Nouveau | De F1EVJ Le 25-02-2012 à 17:00 sta |
|
Non Jeanmarie, pas pour l'instant. Le dernier appareil que j'avais a été donné à un ami OM.
Je vais le contacter et lui poser la question. Je crois me souvenir, qu'il s'agissait du tube du silencieux, mais je peux me tromper...Pierre
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 17:02 cms |
| |
d'après le schéma que j'ai, une partie de la triode est utilisée en bfo
| |
|
|
| Sujet : récepteur BC-603 Nouveau | De F1EVJ Le 25-02-2012 à 17:13 sta |
|
Il semble que -sur ce schéma illisible !- le tube soit une 6J6...
En fait sur ce récepteur, il n'y a ps de bfo. Il s'agit d'un oscillateur marqueur qui servait à l'origine à se caler sur la fréquence du correspondant. Pierre
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 17:19 sta |
|
 mon schéma me dit que V6 est une 6AC7. Béric disait qu'on peut utiliser cette partie du récepteur en BFO en injectant le signal issu de V6 sur la grille de V5 (12SG7)
|
|
| Sujet : récepteur BC-603 Nouveau | De F1EVJ Le 25-02-2012 à 17:30 sta |
|
oui, à cette époque (celle de Béric !) de nombreux OM's voulant écouter le 28 Mhz réalisaient cette modif. Je l'ai faite aussi. En retouchant plusieurs fois le réglage , on arrivait à copier un peu de blu. Pour le tube 6J6, il semble qu'il remplace, sur certains appareils, le tube 6J5.
Pénurie du stock ? à suivre...Pierre
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 17:49 sta |
|
la modif du bfo n'est pas importante, ce que je voudrais savoir, c'est le type de tube monté à la place de la 6AC7
|
|
| Sujet : récepteur BC-603 Nouveau | De F1EVJ Le 25-02-2012 à 18:04 sta |
|
ok,
pour en terminer, en ce qui me concerne, vous trouverez sous ce lien, le TM du SCR508.
Bonne soirée, PierreSCR508
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 18:24 sta |
|
|
|
| Sujet : récepteur BC-603 Nouveau | De gaston Le 25-02-2012 à 20:21 sta |
|
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 25-02-2012 à 23:06 sta |
|
merci Gaston, mais mon 603 a été fabriqué en france et un tube à été remplacé, à la fabrication, par un autre type de tube. Ce tube est un modèle "miniature" et je ne peux pas lire sa référence car elle est partiellement effacée. J'ai vu que c'est une double triode dont la reférence commence par 6.... et j'aimerais connaître cette référence.
|
|
| Sujet : récepteur BC-603 Nouveau | De Totolagalène Le 25-02-2012 à 23:22 sta |
|
Une double triode, série miniature, en 6,3 V filament; y'en a pas des mille!
Personnellement je n'en connais qu'une >>>>>>>>>>>>>>>>>>>>>>>>> >>>>>>>>>
La 6J6.
| |
|
| Sujet : récepteur BC-603 Nouveau | De Totolagalène Le 25-02-2012 à 23:23 sta |
|
Gaudillat n'en connaît pas d'autres non plus!
|
|
| Sujet : récepteur BC-603 Nouveau | De Totolagalène Le 25-02-2012 à 23:26 sta |
|

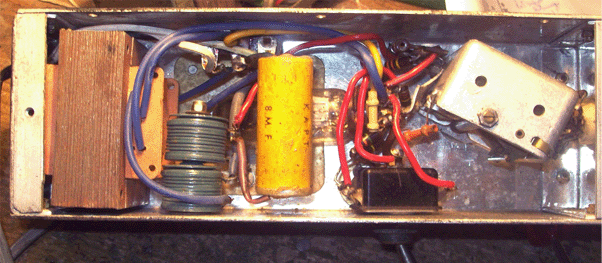

J'avais fait une espèce de grid-dip avec ce tube là, y'a 45 ans environ!
|
|
| Sujet : récepteur BC-603 Nouveau | De Totolagalène Le 25-02-2012 à 23:30 sta |
|
6J6 alias ECC91.
|
|
| Sujet : récepteur BC-603 Nouveau | De slouptoouut Le 25-02-2012 à 23:33 sta |
|
Il y a la E92CC qui est aussi une miniature secteur chauffé en 6,3V
(tube tres courant dans les vieux scopes CRC ...)
Sloup
|
|
| Sujet : récepteur BC-603 Nouveau | De Tontongé Le 26-02-2012 à 03:49 sta |
|
Bonjour à tous.

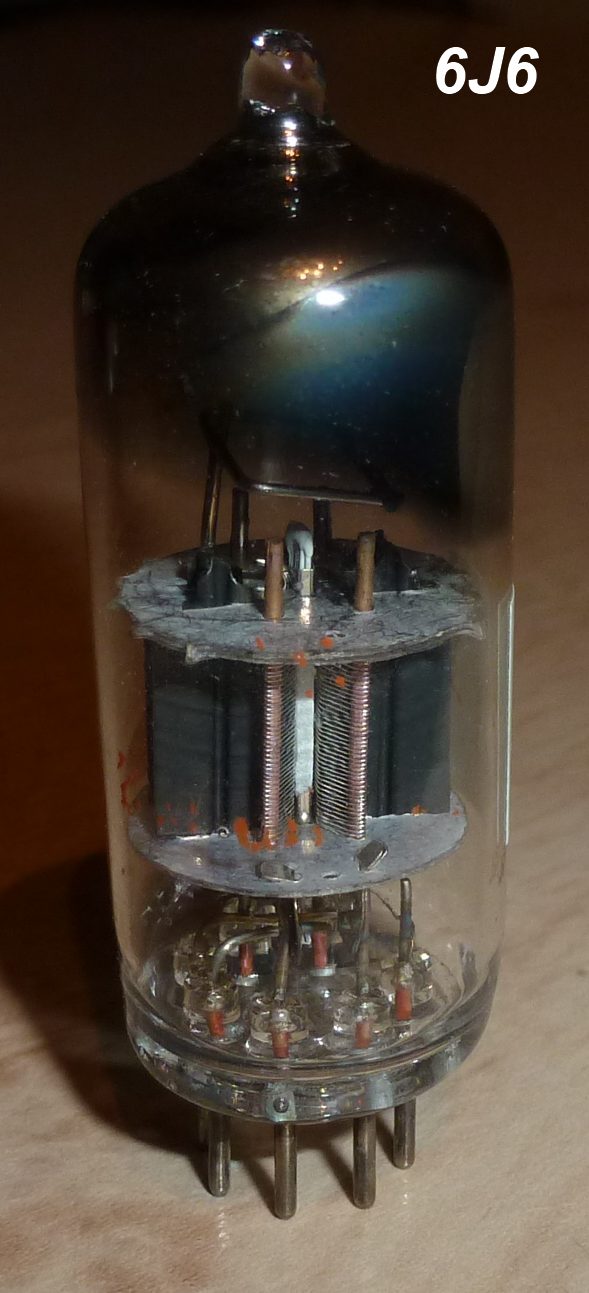

Voici pour Jean-Marie à quoi ressemble une "6J6"
Bonne Journée.
Gérard.
| |
|
| Sujet : récepteur BC-603 Nouveau | De Lebon Le 26-02-2012 à 09:09 sta |
|
Bjr,
De Totolagalène : " J'avais fait une espèce de grid-dip avec ce tube là, y'a 45 ans environ! "
Félicitations pour cette excellente mémoire et pour le montage.
A cette époque, je me contentais d'un grid dip EM85 de F8CV.
| |
|
| Sujet : récepteur BC-603 Nouveau | De Totolagalène Le 26-02-2012 à 14:36 sta |
|
Bonjour.

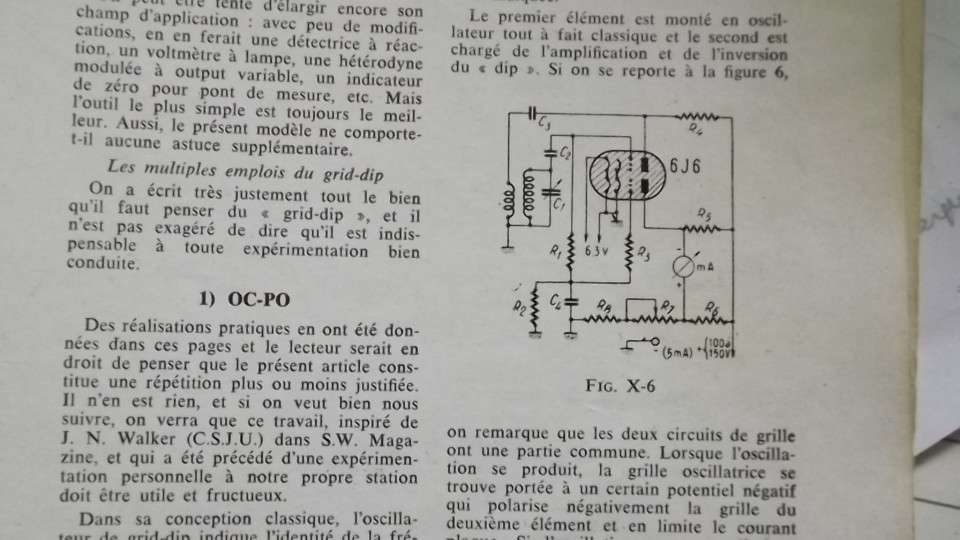

Oui Lebon, si çà t'intéresse j'ai aussi retrouvé le schéma!  >>>>>>>>>>>>>>>
| |
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 26-02-2012 à 16:33 cms |
| |

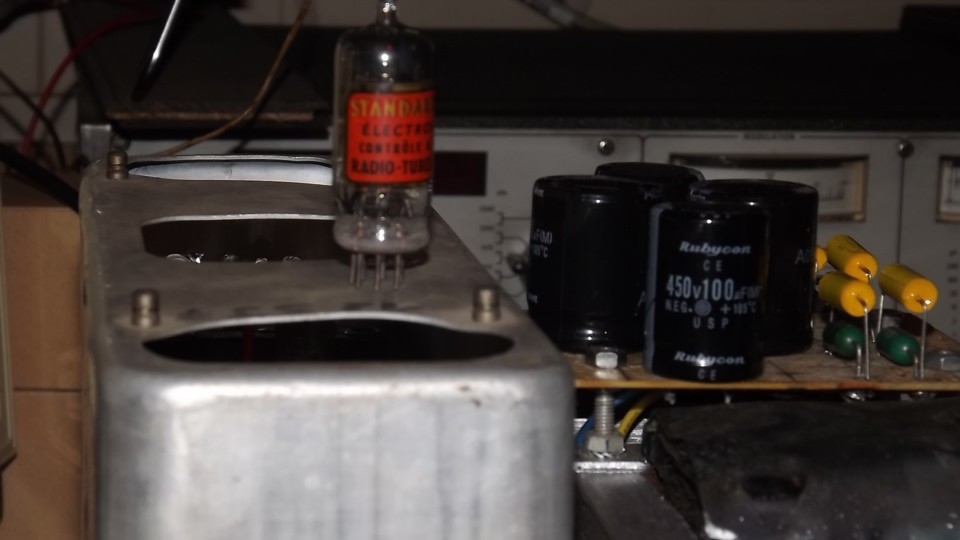

j'ai vérifié le fameux tube. A l'oeil, d'après la photo de Tontongé, çà ressemble effectivement à une 6J6. Mais il est marqué 6AH..... ou 6AM....., sur mon lexique de tubes je ne trouve pas de double triode commançant comme par 6A..... J'ai vu l'inscription MIL, donc c'est peut être une apellation militaire. Mais en tout cas, vraisemblablement, c'est bien une 6J6. Merci à vous pour votre aide et vos conseils.
| |
|
|
| Sujet : récepteur BC-603 Nouveau | De Lebon Le 27-02-2012 à 09:38 sta |
|
Bjr,
Merci pour le schéma, Totolagalène.
|
|
| Sujet : récepteur BC-603 Nouveau | De Lebon Le 27-02-2012 à 09:47 sta |
|
Bjr,
Peut-être qu'en relevant le schéma, serait-il possible :
1) de comparer les schémas Fr et US et de relever leurs différences.
2) de savoir si le circuit actuel correspond à une double-triode ( 6J6 ) ou à un autre type de tube tel 6AK5 ou 6AH6 ( sharp-Cutoff Pentode).
|
|
| Sujet : récepteur BC-603 Nouveau | De blaireau Le 27-02-2012 à 09:53 sta |
|
Méfiance!
Le tube que vous décrivez pourrait tout aussi bien être une penthode.
La 6AH6 peut très facilement être confondue avec une double triode de type 6J6!!!!!
Elle a la particularité d'avoir d'avoir deux demi plaques, assez espacées de la cathode.
Ces deux plaques sont physiquement reliées à l'intérieur de la loupiote.
Je veux bien parier que votre lampe n'est pas une 6J6!...
|
|
| Sujet : récepteur BC-603 Nouveau | De Tontongé Le 27-02-2012 à 10:54 sta |
|

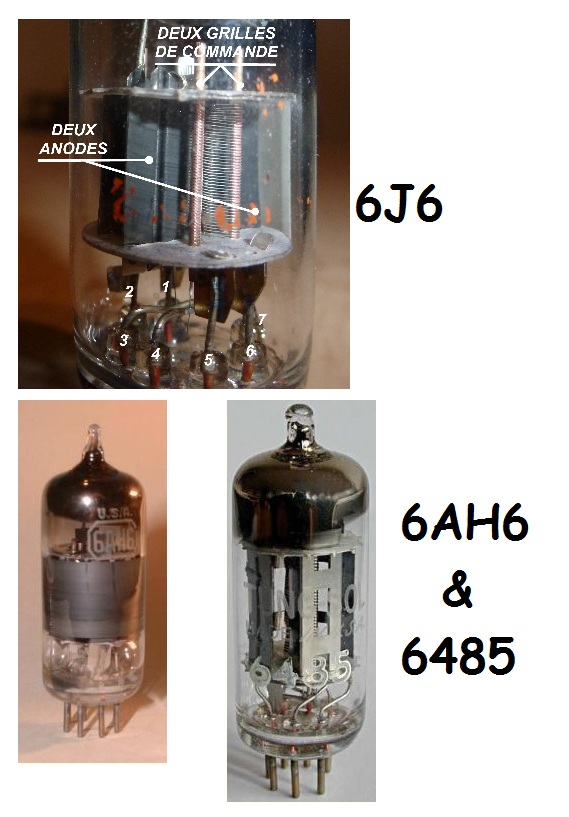

Voici une photo montrant la différence entre les structures internes de ces tubes.
Bonne journée à tous.
TTg.
| |
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 27-02-2012 à 10:54 cms |
| |
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 27-02-2012 à 10:58 cms |
| |
d'après le schéma US (Béric), le tube d'origine est une double triode dont une partie est utilisée pour le silencieux et l'autre est un bfo.
| |
|
|
| Sujet : récepteur BC-603 Nouveau | De blaireau Le 27-02-2012 à 11:09 sta |
|
Dans ce cas, la 6J6 serait logique.
|
|
| Sujet : récepteur BC-603 Nouveau | De wizhard Le 27-02-2012 à 11:42 sta |
|
Hello....
Oui, cela devrait se voir au niveau du support. sur la 6J6 la cathode est commune aux 2 triodes (7), mais il y aura forcément 2 branchements de grille et 2 de plaque.(G1 5 et 6, Pl 1 et 2)
Les 6AM6 (EF 91) et 6AH6 sont très différentes au niveau du branchement. un repère : si la cathode (2 ou 7) est reliée au suppressor (6 ou 2) ou si celui-ci est à la masse on a bien affaire à une penthode....
évidemment il faut pouvoir observer le câblage, ce qui sur ces engins n'est pas toujours évident !!
Bonne bidouille Daniel.
|
|
| Sujet : récepteur BC-603 Nouveau | De riket Le 27-02-2012 à 17:54 sta |
|
bonjour j en posséde un quasiment neuf , ce qui est dommage c est qu on ne peut pas en faire grand chose ............
|
|
| Sujet : récepteur BC-603 Nouveau | De F1EVJ Le 27-02-2012 à 18:23 sta |
|
Bonsoir, en fonction de notre age, nous sommes nombreux a avoir utilisé ce récepteur et, a l'avoir mis à toutes les sauces...! La première chose : la réception de l' AM et de la FM, ensuite, modifier le générateur de calage en BFO...Puis, un convertisseur VHF pour l'écoute des radioamateurs et / ou du trafic aérien...
J'oubliais, au départ, construction d'une alim secteur sur un ancien support de dynamotor qui venait ensuite s'enficher à l'arrière du rx. Alim pour info de 250 volts et 12 volts pour les filaments CONTINUS si possible pour alimenter aussi le convertisseur.
Mais j'en oublie certainement ...73's Pierre
|
|
| Sujet : récepteur BC-603 Nouveau | De Olradio Le 27-02-2012 à 18:30 sta |
|
Bonjour à tous,
@Jean-Marie, le tube V6 limiteur qui a équipé les versions récentes FR du BC-603 est un tube 6AM6.
Voili, voilou !
|
|
| Sujet : récepteur BC-603 Nouveau | De F1EVJ Le 27-02-2012 à 18:45 sta |
|
...le tube en question est une : 6AL5...
qu'est-ce qu'on gagne ?
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 27-02-2012 à 18:58 sta |
|
enfin des résultats et le choix entre une 6AM6 pour Olradio ou une 6AL5 pour F1EVJ...
compte tenu du fait qu'on voit déjà 6A et ou un H ou un M, j'opterais pour la 6AM6 de Olradio!
Demain je vais regarder dans mes tubes si par hasard j'aurais un 6AM6 et je vais faire l'essai. En tout cas merci à vous tous, je vous tiendrai au courant
bonne soirée
|
|
| Sujet : récepteur BC-603 Nouveau | De Tontongé Le 27-02-2012 à 19:13 sta |
|
Voir ici pour la6AM6
Et ici pour la 6AL5
TTg.
|
|
| Sujet : récepteur BC-603 Nouveau | De Olradio Le 27-02-2012 à 19:14 sta |
|

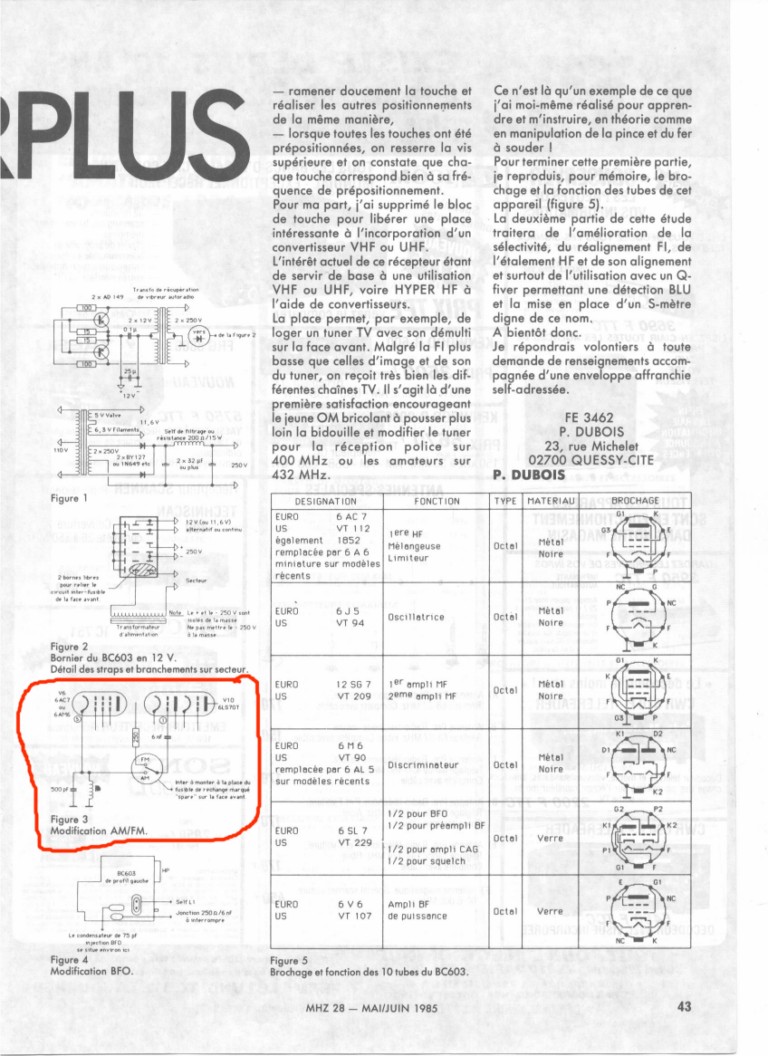

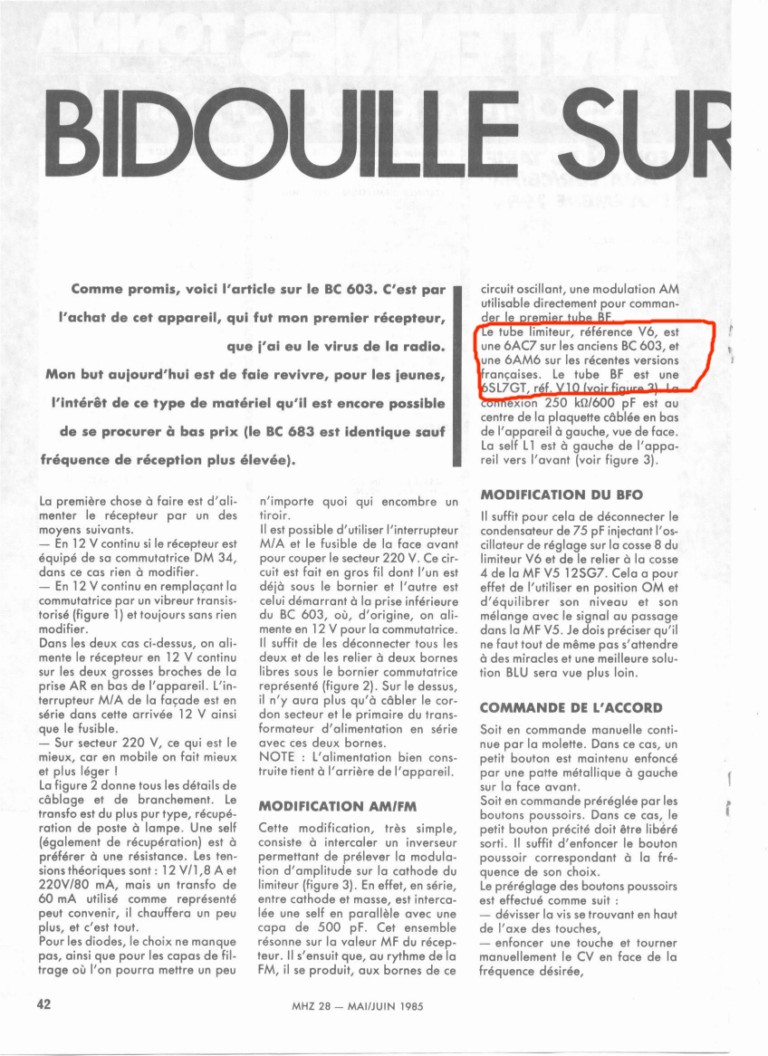

Pour ma part, je me base sur un article paru dans MHz mai/juin 1985 N° 28.

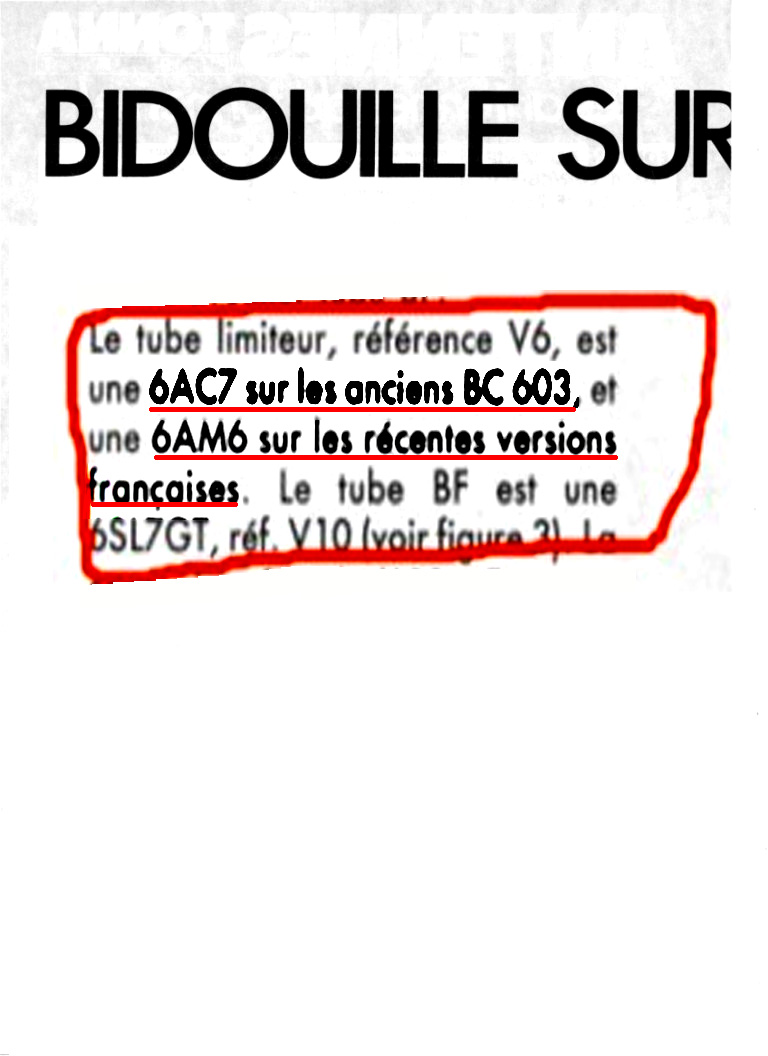

Je joins cet article avec la partie concernée cerclée en rouge.
Après,....
PS : Le fait de réduire l'image, fait que celle-ci se dégrade quelque peu.
| |
|
| Sujet : récepteur BC-603 Nouveau | De Olradio Le 27-02-2012 à 19:15 sta |
|
| |
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 27-02-2012 à 19:45 sta |
|
Un grand merci Olradio pour ces documents.
Si j'osais je vous demanderais s'il vous serait possible de me faire parvenir l'ensemble de ces documents concernant les modifications de ce récepteur ou du moins où je pourrais les trouver (j'ai déjà les docs béric) çà me rendrait bien service
|
|
| Sujet : récepteur BC-603 Nouveau | De F1EVJ Le 27-02-2012 à 20:42 sta |
|
...j'ai donc faux...pourtant sur la liste des tubes de l'article de P.DUBOIS, dernier cliché, on voit que le tube discri a pu être remplacé par une...6AL5.
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 27-02-2012 à 23:02 sta |
|
mais la 6AL5 est une double diode , pas une double triode
|
|
| Sujet : récepteur BC-603 Nouveau | De Lebon Le 28-02-2012 à 10:47 sta |
|
6J6 : double triode
6AL5 : double diode
6AK5 : sharp-Cutoff Pentode
6AH6 : sharp-Cutoff Pentode.
pourquoi toutes ces spéculations ? Un simple relevé de schéma -- même si c'est une entreprise compliquée dans ce cas -- aurait pu résoudre le problème.
Toujours est-il que la solution toute simple est là sur cette image :
Les Old Men Radio auraient dit : peu d'observation et de bon sens aident beaucoup dans le domaine de la radio.
| |
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 28-02-2012 à 12:43 cms |
| |
à condition d'avoir des yeux qui le permettent...
| |
|
|
| Sujet : récepteur BC-603 Nouveau | De Olradio Le 28-02-2012 à 14:43 sta |
|
Je pense que le document que j'ai fait parvenir permet de lire ce que "Lebon" à repris en plus gros.
D'autre part, Jeanmarie, je vais encore essayer de vous faire parvenir ces pages via email, mais cela semble "mission impossible".
Je vais reprendre celui que j'ai toujours dans mes contacts, objet d'un autre sujet.
Vous comprendrez.
|
|
| Sujet : récepteur BC-603 Nouveau | De jeanmarie Le 28-02-2012 à 16:55 cms |
| |
|
| Sujet : récepteur BC-603 Nouveau | De ON5MJ Le 28-02-2012 à 16:56 sta |
|
Lorsque l'e-mail ne passe pas pour raison de taille des fichiers, il vaut mieux envisager de les mettre sur un serveur gratuit comme ge.tt. Le destinataire n'a plus qu'à se servir à distance.
|
|
| Sujet : récepteur BC-603 Nouveau | De Lebon Le 29-02-2012 à 12:49 cms |
| |
Dixit jeanmarie : <<< à condition d'avoir des yeux qui le permettent... >>>
Dixit Virgile : <<< Eheu Postume ! fugaces labuntur anni. >>> ( Hélas Postumus ! fuyantes les années s'écoulent. )

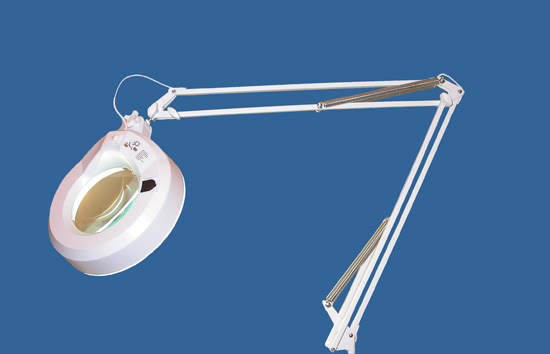

Personnellement pour pallier aux effets du poids des ans, j'utilise une lampe loupe pour m'aider et c'est très efficace.
| |
| |
|
| Sujet : récepteur BC-603 Nouveau | De trio Le 04-04-2019 à 14:56 sta |
|
bonjour .apres plus de 7ans le tube est 6ah6 vu dans bc 683 non bricole bonne journee
|
|
| Sujet : récepteur BC-603 Nouveau | De F1EVJ Le 04-04-2019 à 16:48 sta |
|
Bonjour trio,
Mais combien sont encore ''à l'écoute'' de ce fil après 7 ans ?
Une précision : pour le BC683 ok, mais nous évoquions le BC603...
Bien cordialement,
Pierre
|
|
| Sujet : récepteur BC-603 Nouveau | De Michel87 Le 04-04-2019 à 17:07 sta |
|
Bonjour,
Sur ce forum, tels des détectives, on ressort les '' cold cases ''
|
|
| Sujet : récepteur BC-603 Nouveau | De trio Le 05-04-2019 à 07:31 cms |
| |
bonjour ça se ressemble, juste pour info. bonne journee je vais couper de l herbe mais pas pour fumer
| |
|
|
|
Journaux du site au 22/08/2022 à 10:26
physiquement çà ressemble beaucoup à la photo présentée par Tontongé, maintenant une chose est certaine, sur la partie lisible du tube on voit clairement 6A et soit un H soit un M (mauvais marquage) et rien après... çà resembbletait plutôt à 6AM..... mais mes compétances ne vont pas plus loin, malheureusement. Théoriquement ce tube est une double triode, mais il est possible que la version française ait été modifiée pour utiliser un autre tube. C'est pour celà que je demandais si quelqu'un possède un 603 version française. Blaireau, je ne parirais pas que ma lampe est ou n'est pas une 6J6, mais je pense que vous avez raison... en tout cas, merci à tous ceux qui participent
