Bonjour,
Dimanche dernier, récupéré à la bourse tsf et son de Clamart,
une sorte d'alimentation en 40, 80 et 120 V.
J'ai tout de suite pensé à une alim de postes batterie d'autant plus
que je suis allé à cette bourse avec l'intension d'en acheté une, mais une moderne produite par un gars des Yvelines.
Bref, du coup j'ai préféré prendre celle-ci des années 30 et 2 fois moins chère.

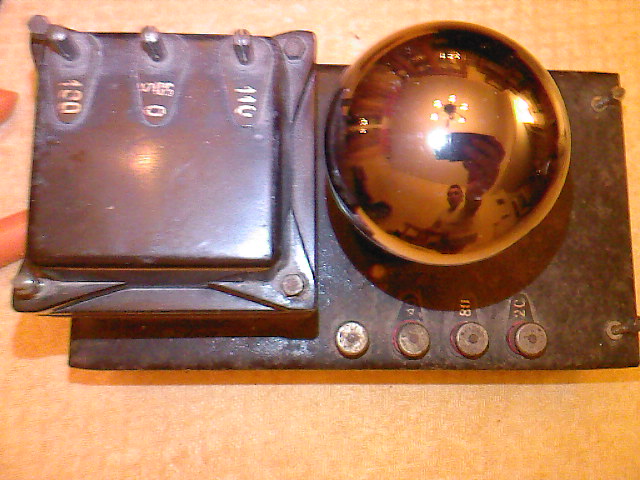

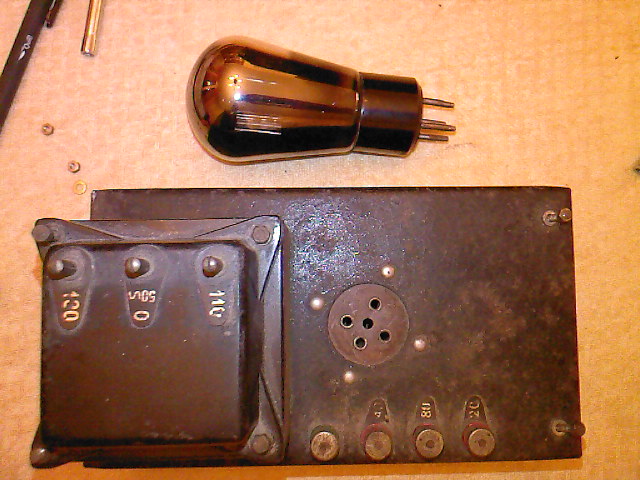

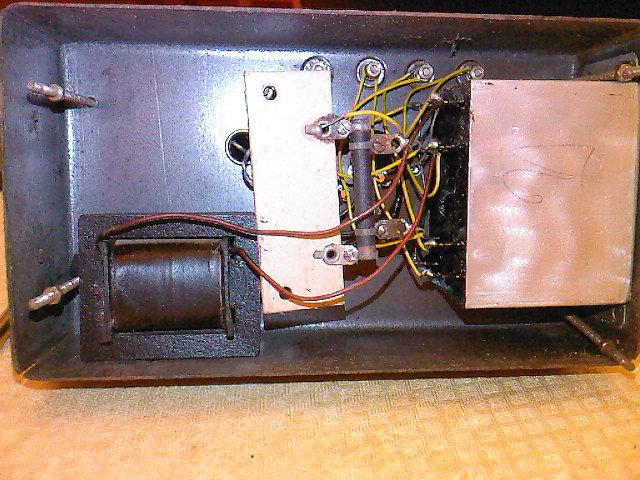

Je viens de la décortiquer. Voici quelques photos -->
Elle est constituée :
- d'un tranformateur dont le primaire est marqué 110 ou 130 V
- d'une lampe européenne 4 broches non identifiée et son support
- de 4 connecteurs extérieurs : 120, 80, 40 et un non marqué (la masse ?)
- d'un bloc métallique goudronné à 8 plots (peut-être un ensemble de condos à changer, voir photo supérieure, bloc à droite)
- une résistance
- une self
- une ensemble de fils de connexion
Connaissez-vous cet appareil ou son schéma ?
J'ai du mal à en relever le schéma du fait du bloc goudronné non démontable.
Comment tester de manière sécurisée cet appareil, c'est à dire sans l'endommager ?
Merci d'avance pour votre aide.
| |
|
| Sujet : alim poste batteries Nouveau | De fdevlos Le 02-03-2012 à 23:00 sta |
|
| |
|
| Sujet : alim poste batteries Nouveau | De Totolagalène Le 02-03-2012 à 23:29 sta |
|
Bonsoir François.

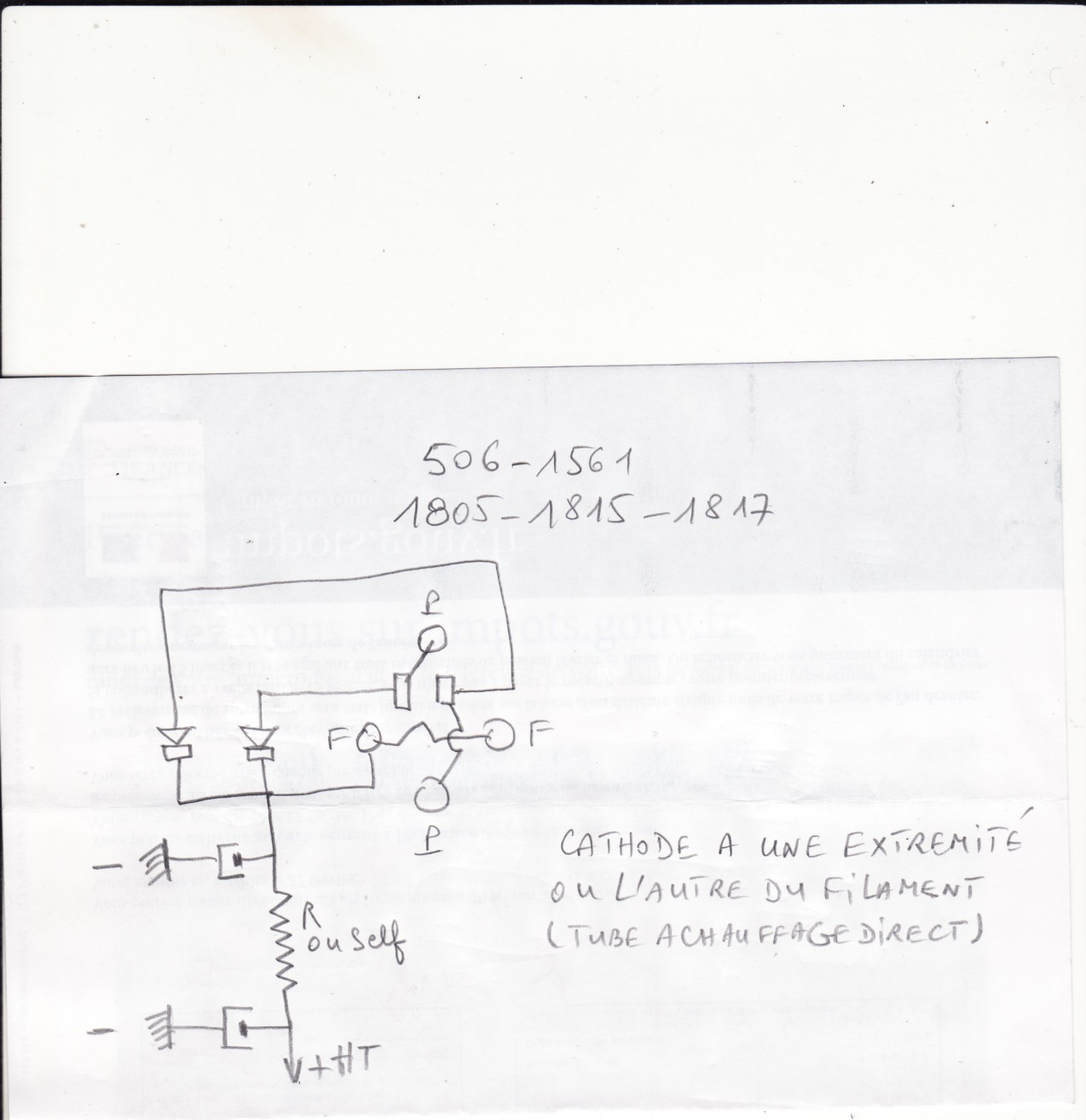

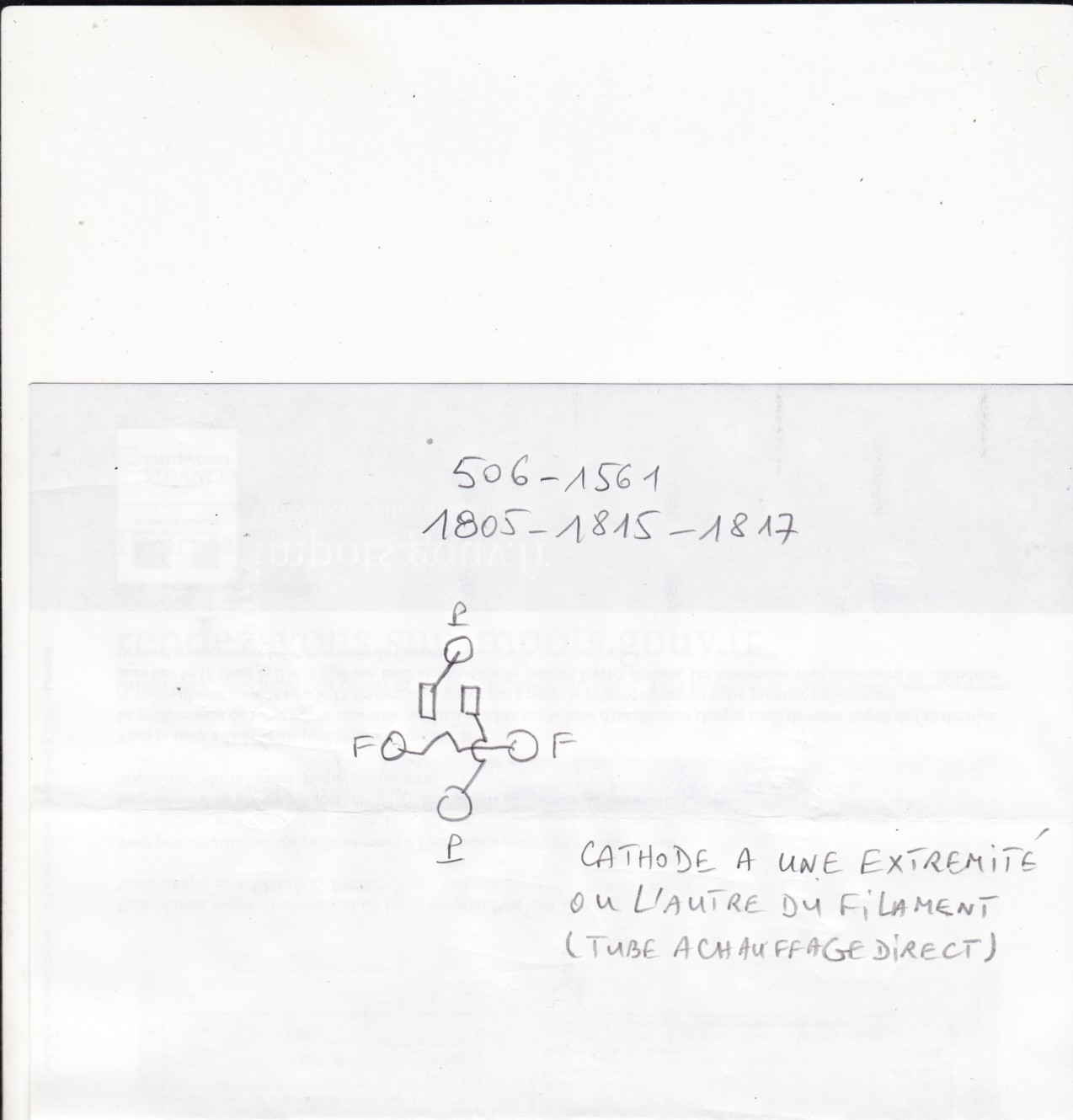

Cela doit être plus facile que de choisir 2 diodes pour protéger un milli
Ton tube est une redresseuse 506, 1561, 1805, 1815 ou 1817.
Regarde quelle tension alimente le filament et tu feras ton choix.
Tu regardes entre quoi et quoi sont branchés les condos du boîtier, certainement il y en a déjà un entre chaque sortie HT et le moins (le moins étant la cosse de gauche) plus un entre cathode de la redresseuse et moins. ![[:Hi:]](s12.gif)
|
|
| Sujet : alim poste batteries Nouveau | De fdevlos Le 02-03-2012 à 23:38 sta |
|
Merci Bernard,

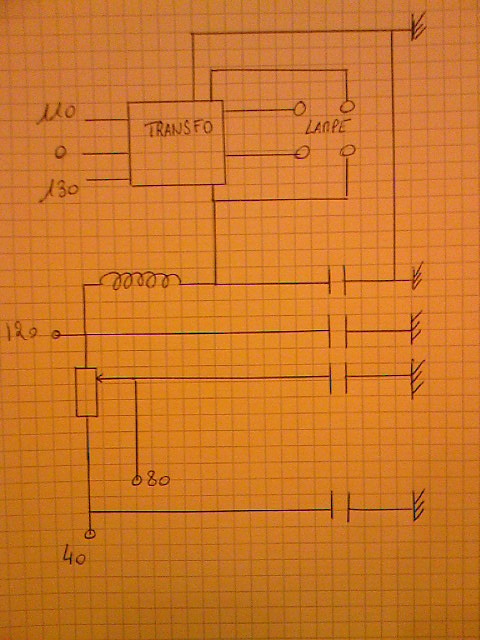

voici une tentative de schéma, ça te parle ?
Pour vérifier quelle tension alimente le filament, il suffit de brancher le transfo sur du 110 et contrôler la tension dans le support lampe ?
Si les condos sont HS, ça ne risque pas de fumer le secondaire ?
| |
|
| Sujet : alim poste batteries Nouveau | De Totolagalène Le 02-03-2012 à 23:46 sta |
|
Oui, c'est aussi bête que cela.
Si tu enlèves la redresseuse, tu ne risques rien.
Je pense que tu connais le brochage de ce support, tu mesures la tension pour le filament et après celle de la HT du TR d'alim.
|
|
| Sujet : alim poste batteries Nouveau | De Totolagalène Le 02-03-2012 à 23:53 sta |
|
Là >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : alim poste batteries Nouveau | De fdevlos Le 02-03-2012 à 23:54 sta |
|
ok, je ferai ça demain matin, je n'ai plus les yeux en face les trous.
Par contre j'ai mesuré les valeurs ohmiques :
- primaire : 0-110 V -> 47 ohms
- secondaire chauffage : 0,4 ohm
C'est normal une valeur aussi faible ?
|
|
| Sujet : alim poste batteries Nouveau | De Totolagalène Le 02-03-2012 à 23:57 sta |
|
Oui Monsieur!
Alors bon dodo...
|
|
| Sujet : alim poste batteries Nouveau | De fdevlos Le 03-03-2012 à 00:01 sta |
|
je vais faire de doux rêves alors, en plus le filament lampe à l'air bon : 14 ohms
|
|
| Sujet : alim poste batteries Nouveau | De Totolagalène Le 03-03-2012 à 00:03 sta |
|
Oui, j'ai remarqué que tu avais assez de bol dans ce domaine, je suis sûr que tu retrouveras les bobines du grid-dip
|
|
| Sujet : alim poste batteries Nouveau | De fdevlos Le 03-03-2012 à 00:07 sta |
|
j'ai le numéro du type au chapeau, je vais l'appeler demain ...
Pour l'alim, je crois que c'est cuit, la self a l'air d'être coupée ![[:ouin:]](s10.gif)
|
|
| Sujet : alim poste batteries Nouveau | De Totolagalène Le 03-03-2012 à 00:12 sta |
|
Pas grave, t'en mets une autre ou tu mets une grosse résistance et tu forces sur la valeur des condos que tu dois de toutes façons remplacer.
Tu mets par exemple 1.000 Ohms et des condos de 47 µF mini.
|
|
| Sujet : alim poste batteries Nouveau | De Totolagalène Le 03-03-2012 à 00:16 sta |
|
De tels condos peuvent fatiguer ta redresseuse (si elle est toujours OK).
Tu mets en dessous 2 diodes (cachées) pas des germanium ni des stottky
|
|
| Sujet : alim poste batteries Nouveau | De Totolagalène Le 03-03-2012 à 00:23 sta |
|
Cosi >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : alim poste batteries Nouveau | De wizhard Le 03-03-2012 à 10:26 sta |
|
Hello...@ Fdevlos :
j'ai gardé les bobines du Eico sous le coude (enfin sur l'étagère) si vos ne retrouvez pas les vôtres j'essaierai de prendre les mesures des miennes au moins tant que je pourrai compter les tours et mesurer le diamètre du fil.
J'ai retrouvé le mode d'emploi par Gogol.(en briton !!)envoi en Bal.
Bonne journée Daniel
|
|
| Sujet : alim poste batteries Nouveau | De wizhard Le 03-03-2012 à 10:28 sta |
|
Ben non, pas d'envoi en Bal.ou alors envoyer l'adresse dans la mienne.
|
|
| Sujet : alim poste batteries Nouveau | De fdevlos Le 03-03-2012 à 16:01 sta |
|
Bonjour,
j'ai une tension de chauffage de 4,2 V, la lampe est sans soute une 506.
Entre la prise chauffage et la prise de la première anode, j'ai 210 V
Entre la prise chauffage et la prise de la seconde anode, j'ai 210 V
Entre les deux prises anodes j'ai 420 V
Ca a l'air d'être bon pour le transfo ...
Il y a un 5ème fil qui sort du transfo relié à la masse mais qui n'a pas de continuité avec les 4 autres.
|
|
| Sujet : alim poste batteries Nouveau | De wizhard Le 03-03-2012 à 16:14 sta |
|
C'est sans doute un écran antistatique, beaucoup de transfos de bonne qualité en ont.
CDT Daniel.
|
|
| Sujet : alim poste batteries Nouveau | De fdevlos Le 03-03-2012 à 16:36 sta |
|
Après quelques recherches, il s'agit donc d'un "bloc secteur"
semblable à celui-ci -->
Pub prise sur le site de Michel Terrier.
Si quelqu'un a d'autres infos sur ces appareils (schéma, photos, pub), je suis preneur.
Je me demande si celui que j'ai peut aussi alimenter les lampes d'un poste à 4 lampes.
Il y a une prise sur le coté du transfo qui semble donner du 4,2 V également.
| |
|
