| Sujet : Metrix 462E et 462 Nouveau | De breizh13 Le 01-05-2012 à 20:54 sta |
|
Bonjour à tous, et merci de me lire. Ma question est double, et concerne le contrôleur Metrix 462.
1- J'ai un 462 "tout court", et il présente un problème électrique, qui est facile à résoudre, résistance à remplacer, mais il présente également un problème au niveau du galva. En bougeant le Multimètre, l'aiguille "rebondit" autour du zero, avant de se stabiliser. Un problème d'amortissement en sorte. Question! L'amortissement de l'équipage mobile est-il absolument mécanique, ou les deux diodes têtes bêches participent-elles à la stabilisation de l'aiguille?
2- Concernant le 462E, je trouve beaucoup de schémas, mais pas celui du 462E. Quelqu'un pourrait-il me donner un lien pour le télécharger?
Merci de m'avoir lu,
Bonnes restaurations et dépannages à tous,
73,
Philippe - F4GRT
Salon de Provence
|
|
| Sujet : Metrix 462E et 462 Nouveau | De omale 13 Le 01-05-2012 à 21:24 sta |
|
bonsoir
salut Philippe
une adresse pour expédier doc et schémas du 462E
a+ omale 13
|
|
| Sujet : Metrix 462E et 462 Nouveau | De breizh13 Le 01-05-2012 à 22:46 sta |
|
Bonsoir Omale 13,
Je suis ravi d'avoir une réponse aussi rapide. Tu peux m'envoyer ça sur philippe. point creis at wanadoo.fr.
Je te laisse décoder l'adresse, ce qui n'est pas si difficile. Je vais pouvoir dépanner le 462E dont j'ai perdu (égaré) le manuel qui de mémoire comportait le schéma.
Pour mon problème de galva sur le 462, tu n'as pas une idée?
Et mille mercis pour ton aide !!!
Philippe - F4GRT
|
|
| Sujet : Metrix 462E et 462 Nouveau | De Michel87 Le 01-05-2012 à 23:08 sta |
|
Bonsoir,
Le "rebondissement " de l'aiguille se produit-il sur tous les calibres ?
|
|
| Sujet : Metrix 462E et 462 Nouveau | De radiolo Le 01-05-2012 à 23:20 sta |
|
bonsoir,
Les diodes sont uniquement la pour la protection du cadre mobile.
Défaut d'amortissement , les mesures sont elles justes sur la gamme ou est présent le défaut ?
Amicalement
Radiolo
|
|
| Sujet : Metrix 462E et 462 Nouveau | De RENEE Le 02-05-2012 à 09:07 sta |
|
Bonjour
Je serais aussi intéressé par la doc. du MX462E.Merci
|
|
| Sujet : Metrix 462E et 462 Nouveau | De wizhard Le 02-05-2012 à 11:47 sta |
|
Hello....
Au cas où ça intéresserait quelqu'un j'ai celle du 262 C (et du 202 B)
Celle du 202 E m'intéresse, je ne l'ai pas.
à l'examen du schéma le seul amortissement du galvano ce sont effectivement les diodes. (1N914) Si le galvano semble rebondir c'est qu'il est coupé, mais dans ce cas il ne mesure plus grand chose.....
Je possède plusieurs modèles, le galvano n'est effectivement pas très amorti, en tous cas beaucoup moins que sur le 202.
Bonne bidouille Daniel.
|
|
| Sujet : Metrix 462E et 462 Nouveau | De wizhard Le 02-05-2012 à 12:43 sta |
|
Un détail, pour les possesseurs de housses d'origine : Méfiez vous de la "mousse" qui se désintègre en donnant une sorte de saloperie collante particulièrement difficile à nettoyer. Perso j'ai demandé à YL de me faire des petits "coussins"en tissu matelassé, au moins ça ne pourrit pas.....si on se contente de virer la mousse (excellente précaution !!) l'appareil se "promène" un peu.
RE Daniel.
|
|
| Sujet : Metrix 462E et 462 Nouveau | De omale 13 Le 02-05-2012 à 18:00 sta |
|
bonjour a tous
les docs pour les deux destinataire son parti
Daniel je possède la 202 tout court.![[:Hi:]](s12.gif)
|
|
| Sujet : Metrix 462E et 462 Nouveau | De wizhard Le 02-05-2012 à 18:38 sta |
|
Bonsoir Jean Luc...
Non, pas pour l'instant, je n'ai pas de 202 tout court.
Je vais lister les docs Métrix que j'ai, on verra si il y en a qui vous intéressent.
Amicalement Daniel.
|
|
| Sujet : Metrix 462E et 462 Nouveau | De dplom Le 02-05-2012 à 19:12 sta |
|
bonsoir a tous
j'ai un 462 et les fils noir et rouge des pile sont dessoudés et je ne sais pas ou les ressouder
merci
| |
|
| Sujet : Metrix 462E et 462 Nouveau | De Tésèsèfe.56 Le 02-05-2012 à 20:24 sta |
|
Bonsoir à tous
Le 202 B est dans les archives ...
|
|
| Sujet : Metrix 462E et 462 Nouveau | De wizhard Le 02-05-2012 à 21:11 sta |
|
Agrrr!
Avec les 2 charlots de ce soir le web est complètement saturé.ça fait 3 fois que j'essaie d'envoyer une photo avec un petit texte et ça mouline, ça mouline...
J'essaie encore un coup.

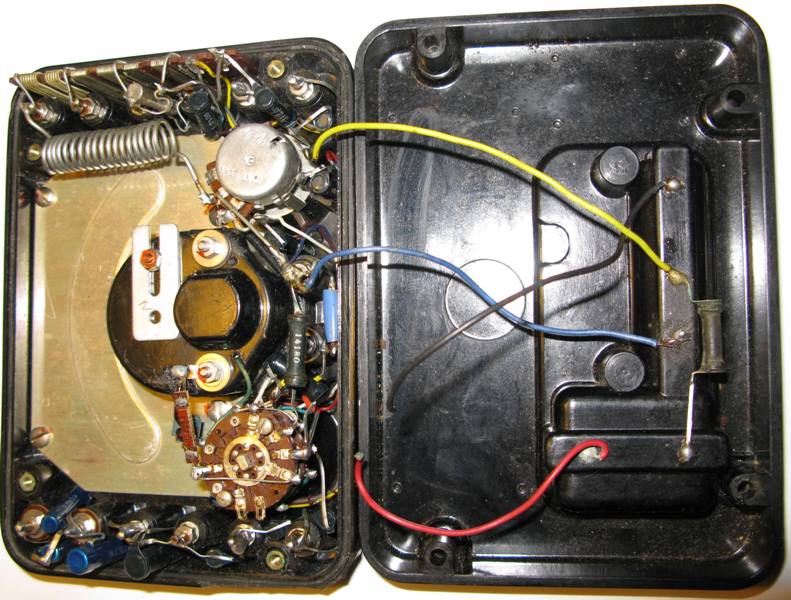

Le fil rouge va sur la cosse du commutateur de fonctions qui est juste à côté de l'écrou.
Le fil noir va sur la banane femelle Com+/ ohms.
| |
|
| Sujet : Metrix 462E et 462 Nouveau | De wizhard Le 02-05-2012 à 21:22 sta |
|
Fichtre, ça a marché !!

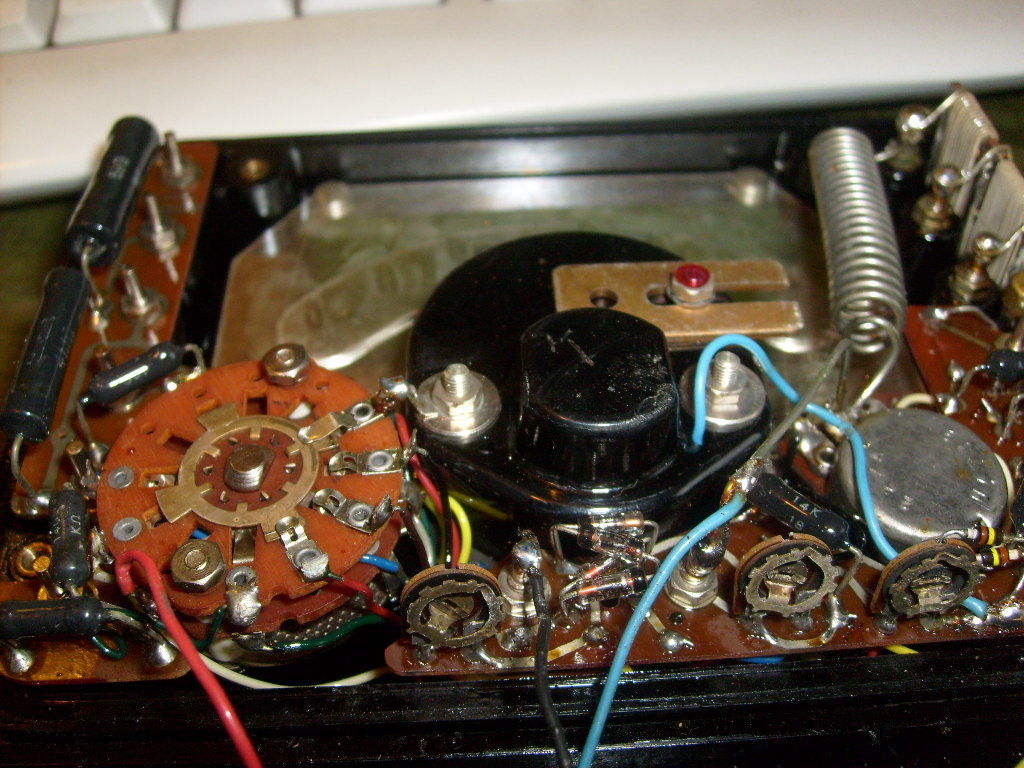

c'est un 202 C mais il n'est pas très différent. Apparemment le contact sur la galette est à la même place.
P.S. la pile de 15 v devient difficile à trouver, je me suis déja dépanné avec une 12 v "briquet" qu'on trouve dans beaucoup de télécommandes. pour les plus courageux, on peut aussi se dépanner avec 5 petites lithium, mais il faudra faire un peu de mécanique (tuyau) ou récupération de l'étui de la 15 v en ajoutant un ressort.
Bonne bidouille Daniel.
|
|
| Sujet : Metrix 462E et 462 Nouveau | De dplom Le 03-05-2012 à 06:26 sta |
|
Bonjour
Omale 13 bien recu le schema merci
Wizhard merci pour ces explication tres claires
J'ais plus qu'a le remettre en route,sauvé dans une brocante pour cinq roro
|
|
| Sujet : Metrix 462E et 462 Nouveau | De wizhard Le 03-05-2012 à 09:49 sta |
|
Pas de quoi.....
C'est un bon appareil, un peu dépassé aujourd'hui mais qui a fait le bonheur de milliers de dépanneurs, et pas seulement en radio. Il est robuste, mécaniquement et électriquement, le seul problème fréquent était la carbonisation des shunts....Sinon pour la plupart des utilisateurs le changement de douille était devenu un réflexe.
Le fusible est un 50 ma rapide (F)
J'ai oublié de dire que si on utilise une pile "briquet" de 12 v on peut rajouter une petite lithium de 3 v (même si le diamètre est un peu différent, il y a de la place !!) ou 2 "boutons" de 1,5v (c'est ce qu'il y a dans les "briquet"), le tout logé dans un bout de tube IRO de 14. ça ne coule pas et ça tient beaucoup plus longtemps que la pile pour flash d'origine. cette pile ne sert qu'en Ohms X 1 K.
J'ai regardé sur les miens, effectivement l'aiguille oscille un peu. mais si on débranche le galvano elle oscille pendant 5 bonnes minutes.
Bonne bidouille Daniel.
|
|
| Sujet : Metrix 462E et 462: pour Michel 87 Nouveau | De breizh13 Le 03-05-2012 à 17:45 sta |
|
A Michel 87,
Merci de vous intéresser à mon petit souci.
Le rebondissement a lieu quel que soit le calibre,même lorsqu'il n'y a pas de mesure en cours. Il suffit de bouger le contrôleur pour faire bouger l'aiguille autour du zer. Et ensuite elle se stabilise sur le zero. . Pour en avoir discuté avec un collègue, les deux diodes têtes bêches avec le condo pourraient participer à l'amortissement en mettant en C/C la tension générée par les mouvements d'aiguille lorsqu'il n'y a pas de mesure en cours. Dans ce cas, le fait de faire bouger l'équipage mobile devient générateur de tension, et de faire un c/c avec les deux diodes, amortit le mouvement. Je vais tester ces deux diodes.
Cordialement,
|
|
| Sujet : Metrix 462E et 462: pour Michel 87 Nouveau | De breizh13 Le 03-05-2012 à 17:46 sta |
|
Radiolo,
les mesures sont justes !!!
Cordialement,
Breizh13
|
|
| Sujet : Metrix 462E et 462: pour Michel 87 Nouveau | De radiolo Le 03-05-2012 à 18:06 sta |
|
Bonjour,
Donc si les mesures sont justes la R d'amortissement n'est pas coupée.
Le condensateur participe un peu a l'amortissement
Les diodes pas du tout leur tension de seuil de 400mv ( je crois que c'est des Ge) est bien plus grande que les quelques mV générés par les mouvements du cadre.
Elle sont la comme protection du cadre évitant que l'on applique a ses bornes une tension supérieure a leur seuil limitant ainsi le courant pouvant circuler dans le cadre.
Il existe trois principes d'amortissement d'un galva.
1) Mettre en // sur la cadre une résistance égale a sa résistance interne, ce système a le défaut de diminuer par 2 la sensibilité du cadre, on peut augmenter d'un facteur 3 a 3 cette résistance au prix d'un moins bon amortissement.
quand cette R se coupe ou se déconnecte cela fait augmenter la sensibilité , c'est pourquoi je vous ai demandé si les mesures étaient justes sut toutes les gammes.
2) Amortissement par frein a air, il permet de conserver la sensibilité maximale du galvanomètre, mais c'est un système fragile et couteux a ce jour quasiment abandonné.
3) Amortissement par spire en court circuit.
les premiers cadres étais bobinés sans support ou sur un support papier pour des raisons de poids il était donc nécessaire de les amortir.
Les cadres modernes sont maintenant bobinés sur une spire plate en aluminium , cette spire dont la résistance est judicieusement calculée constitue l'élément d'amortissement.
Elle permet de conserver au cadre son maximum de sensibilité.
Amicalement
Radiolo
|
|
| Sujet : Metrix 462E et 462: pour Michel 87 Nouveau | De Michel87 Le 03-05-2012 à 18:26 sta |
|
Bonsoir,
En court-circuitant les bornes du galva, le phénomème persiste t il ?
|
|
| Sujet : Metrix 462E et 462: pour Michel 87 Nouveau | De wizhard Le 03-05-2012 à 18:33 sta |
|
L’expérience valant toutes les belles théories, essayez donc de débrancher les diodes, qui sont bien des Si. (légèrement plus rapides que les classiques 4148.)
Vous verrez bien ce que fait le galvano.....c'est dommage qu'on ne puise pas poster une vidéo.
Par contre j'ai bien dû réparer plusieurs dizaines de 462, je n'ai jamais trouvé ces diodes coupées. Le circuit cassé, oui, c'était d'ailleurs un symptôme évident. J'en ai vu en c/c, et là l'amortissement est du genre brutal....
Je ne sais pas quel est le principe de fonctionnement, effectivement à causer des seuils le galvano ne devrait pas générer assez de courant pour les faire conduire, mais le fait est là : si on débranche ces diodes le galvano n'est plus freiné. Il n'y a plus que 10 k en série, donc un très léger freinage.
Il n'y a aucun amortissement mécanique . si on débranche carrément le galvano les mouvements de l'aiguille font peur..... il "rebondit" pendant plusieurs secondes .
|
|
| Sujet : Metrix 462E et 462: pour Michel 87 Nouveau | De breizh13 Le 03-05-2012 à 19:18 sta |
|
Michel,
En débranchant et court-circuitant le galva, le galva est de nouveau amorti. En fait, je vais tout tester dans ce 462, car il a pris un petit coup de chaud au niveau de pistes du CI.
Les oscillations de l'aiguille venaient du fait que le galva avait été débranché pour un début de dépannage il y a quelques années, je l'ai découvert en l'ouvrant. Ok pour vos explications. Je referai des tests avec galva + diodes, et galva + diodes + condo. Et comme vous dites, dommage pour les vidéos....
Bien cordialement,
Breizh13 - Philippe
Salon de Provence
|
|
| Sujet : Metrix 462E et 462: pour Michel 87 Nouveau | De breizh13 Le 03-05-2012 à 19:26 sta |
|
Michel,
En débranchant et court-circuitant le galva, le galva est de nouveau amorti. En fait, je vais tout tester dans ce 462, car il a pris un petit coup de chaud au niveau de pistes du CI.
Les oscillations de l'aiguille venaient du fait que le galva avait été débranché pour un début de dépannage il y a quelques années, je l'ai découvert en l'ouvrant. Ok pour vos explications. Je referai des tests avec galva + diodes, et galva + diodes + condo. Et comme vous dites, dommage pour les vidéos....
Bien cordialement,
Breizh13 - Philippe
Salon de Provence
|
|
|
