| Sujet : vobulateur FI Nouveau | De f6crv Le 12-06-2012 à 11:30 sta |
|

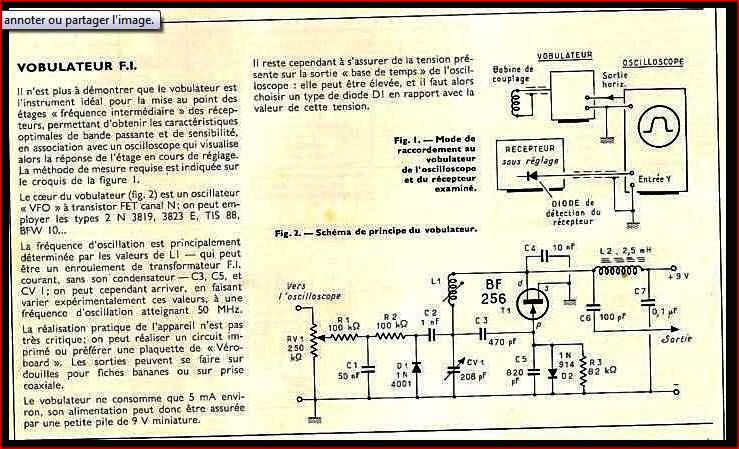

bonjour --que pensez vous de ce petit montage -?
| |
|
| Sujet : vobulateur FI Nouveau | De jfcrois Le 12-06-2012 à 13:56 sta |
|
Bonjour.
Le texte n'est quand même pas très clair quant au fonctionnement.
La variation de fréquence doit être commandée par la dent de scie du balayage de l'oscillo. Et c'est D1 qui doit servir de varicap. Me gourai-je ? Bien que toute diode en inverse soit une capa variable, je ne pensais pas qu'une 1N4001 puisse jouer ce rôle !
|
|
| Sujet : vobulateur FI Nouveau | De Adams Le 12-06-2012 à 15:12 sta |
|
Bonjour
Ce montage que j'avais trouvé dans la revue "Toute l'Electronique"serait à vérifier expérimentalement ,par exemple avec C4 10 nF je ne pense pas qu'il sorte grand chose .
|
|
| Sujet : vobulateur FI Nouveau | De f6crv Le 12-06-2012 à 16:23 sta |
|
bonjour -je ne pense pas que D1 soit utilisée en varicap mais en commutateur pour c2 (commutation plus ou moins rapide et plus ou moins importante suivant le signal appliqué par R1 et R2 --assez bizarre comme système -c'est en partie pour cette raison que je voulais avoir l'avis des spécialistes --
|
|
| Sujet : vobulateur FI Nouveau | De f6cer Le 12-06-2012 à 17:11 sta |
|
Bonsoir
C'est un Vackard tout ce qu'il y a de standard : D1 qui est utilisée comme varicap doit trés mal fonctionner , il aurait mieux valu mettre une Zener HT dont l'effet varicap est plus prononçé ou même .... une vraie varicap à haute capacité genre BB112
La sortie est sur le collecteur : la capa de 10nF parait forte mais c'est toujours le cas dans un Vackard , à cette fréquence ça parait logique . Par contre pour monter à 50 MHz comme l'affirme l'auteur , il faut sérieusement diminuer C4 (ce que l'auteur de l'article ne semble pas avoir compris !!!!! )
Bref c'est un oscillateur variable commandé par une bien curieuse varicap , après tout pourquoi pas
|
|
|
