Sujet : Poste JR Nouveau De Jean Brunet  Le 21-09-2012 à 17:56 sta

    Bonjour,

    Je viens d'acquérir un poste JR
    http://doctsf.com/grandlivre/fiche.php?ref=24627&ori=ps&idx=2

    Mal emballé, il m'est arrivé dans un état assez piteux, avec les tubes qui pendaient au bout des culots au fond de l'emballage. Cela a été un moment assez difficcile.

    Ce poste est très peu renseigné, avec des tubes Philips CL2, CF1 et un troisième tube inconnu.
    Je savais qu'un des tubes était cassé, sans le verre c'est décoratif mais pas très utile, quant au CL2 il est arrivé cassé au culot.

    Avez-vous des infos sur ce poste, en particuler sur le tube non référencé, qui porte ..PS VIII sur le culot ?

    Sinon où se procurer les tubes abimés ?
    Enfin de quel époque date ce poste ?

    Jean



Sujet : Poste JR Nouveau De Jean Brunet  Le 21-09-2012 à 19:20 sta

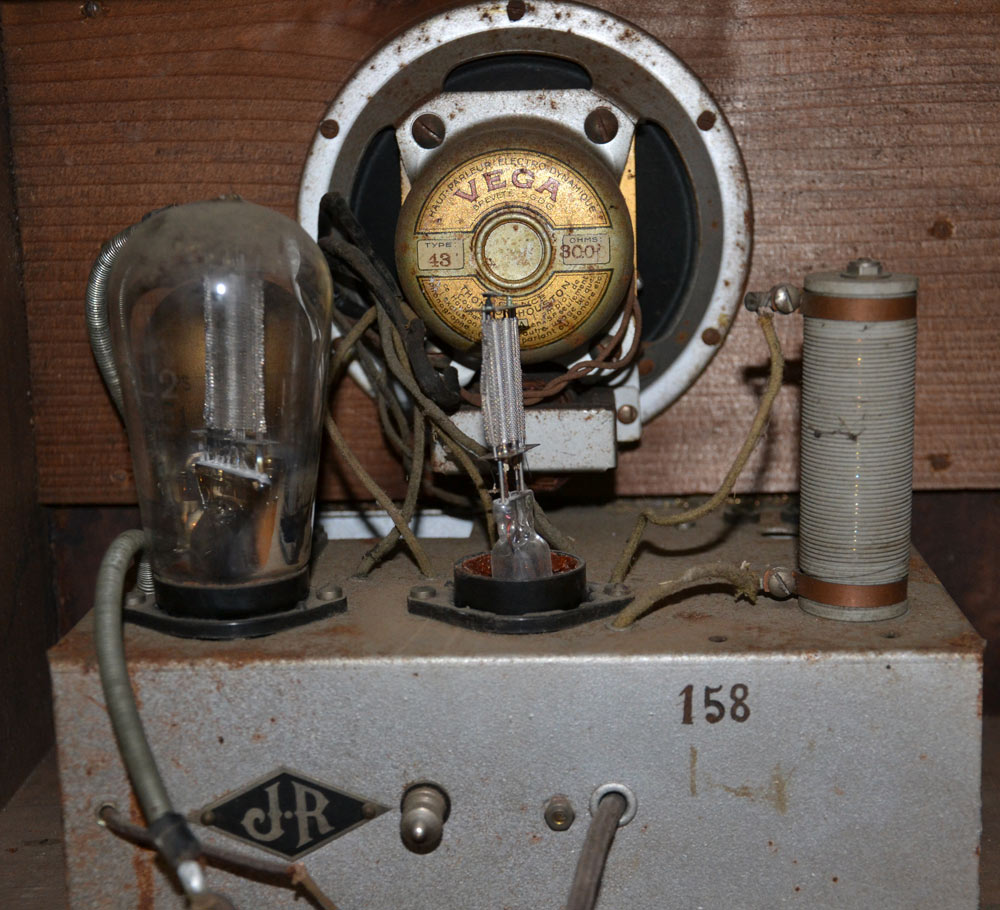

    Le voici sur sa face arrière




Sujet : Poste JR Nouveau De Jean Brunet  Le 21-09-2012 à 19:21 sta

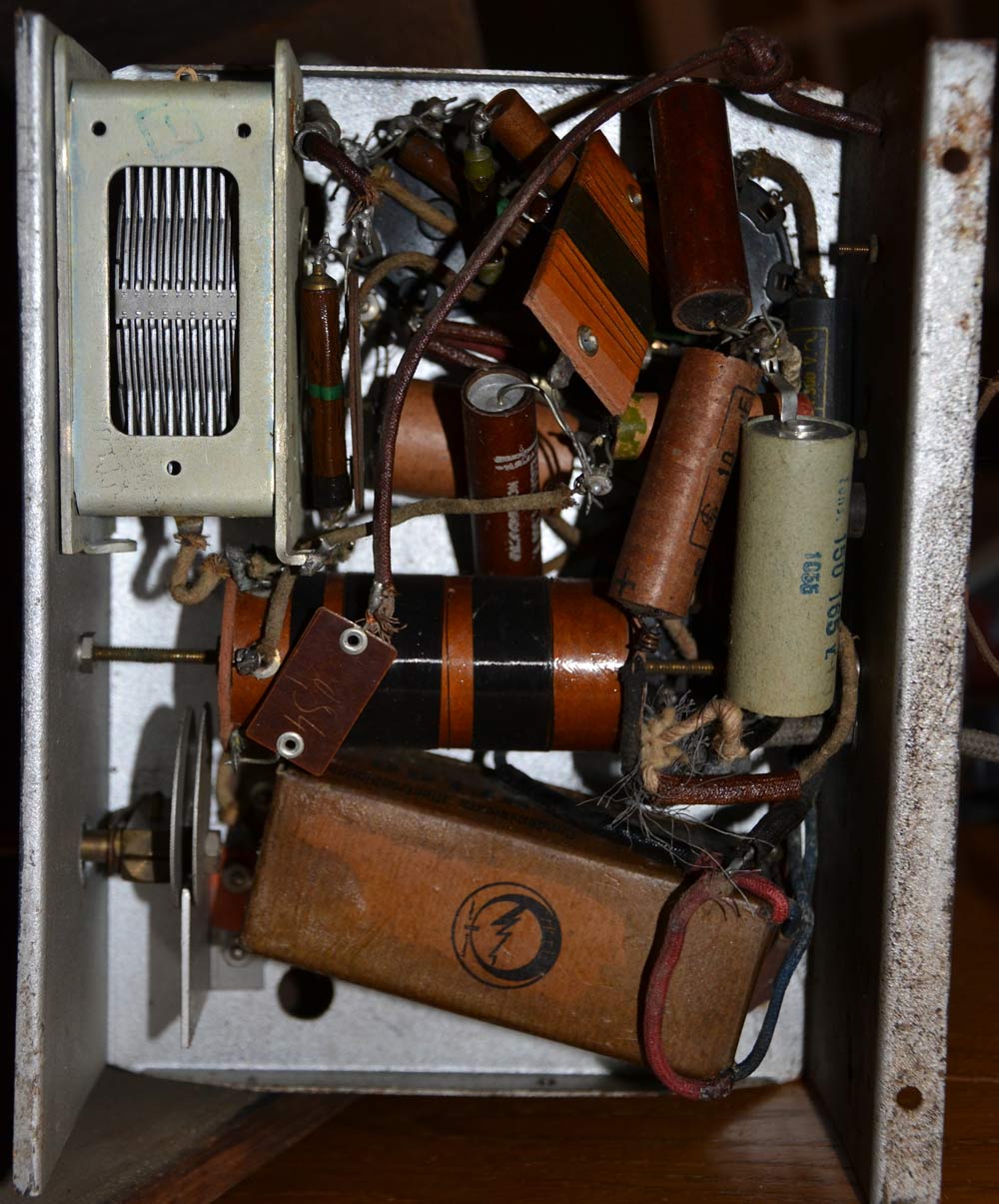

    Et dessous.

    Jean




Sujet : Poste JR Nouveau De omale 13  Le 21-09-2012 à 19:32 sta

    bonsoir[:Hi:]
    peut-être une cb1 diode
    et la date sans doute 36/38


Sujet : Poste JR Nouveau De Sophie  Le 21-09-2012 à 19:42 sta

    Bonjour.

    Je pense que c'est un poste "à réaction".
    Le tube de gauche est sans doute la redresseuse.
    CF1 sûrement une penthode montée en détectrice à réction
    CL2 est le tube de puissance.
    Ces tubes série C sont des "tous courants", au sens où les filaments sont montés en série avec la grosse résistance bobinée, le tout pour le secteur 110V.

    Je ne peux pas en dire plus, je ne suis pas chez moi et n'ai pas emporté mes bouquins.

    Totolagalène.
    [:Hi:]


Sujet : Poste JR Nouveau De Jean Brunet  Le 21-09-2012 à 19:57 sta

    Merci pour vos avis éclairés.

    Le tube de gauche est la CL2. Derrière la CL2 il y a une CF1 non visible sur la photo.
    Et la cassé serait donc une CB1.
    Pas facile de se procurer ce genre de tube. J'ai lu qu'on pouvait utiliser d'autres tubes éventuellement, mais ce serait dommage.

    Jean


Sujet : Poste JR Nouveau De omale 13  Le 21-09-2012 à 20:09 sta

    Re
    regarde sur quel support va le secteur
    on verras plus clair après, Toto a certainement raison
    dans tout les cas il manque la valve
    peut-être celle qui est casser[:Hi:]


Sujet : Poste JR Nouveau De Jean Brunet  Le 21-09-2012 à 21:32 sta

    Le secteur va sur le tube cassé et sur la résistance de puissance bobinée.
    Si c'est un super réaction il n'y a pas de diode, pas sur que c'est une CB1.
    D'après ce qui se faisant à l'époque ce serait plutot une CY1.

    J'essaie de faire un schéma, mais ce n'est pas facile car les composants sont soudés les uns au dessus des autres.

    Je progresse petit à petit.

    Jean


Sujet : Poste JR Nouveau De omale 13  Le 21-09-2012 à 21:56 sta

    Re
    exact pas de diode CB1
    tu a déterminer ou va le secteur très bien
    donc plus que sur que ce soit la CY1ou autre équivalent
    CY1


Sujet : Poste JR Nouveau De omale 13  Le 21-09-2012 à 21:59 sta



Sujet : Poste JR Nouveau De Tontongé  Le 21-09-2012 à 22:21 sta

    C'est en effet un poste à réaction ... se baser sur des schémas de systèmes à réaction pour retrouver un schéma similaire.

    TTg.


Sujet : Poste JR Nouveau De Jean Brunet  Le 21-09-2012 à 22:47 sta

    Oui, à propos si vous avez des adresses sur internet où les trouver...

    Jean


Sujet : Poste JR Nouveau De XYZ du 56  Le 21-09-2012 à 23:01 sta

    Bonsoir,
    Regardez donc la PJ. 1.000.000 de tubes, + le reste: il y a de tout.

 Fichier
.PDF



Sujet : Poste JR Nouveau De Tontongé  Le 22-09-2012 à 00:01 sta

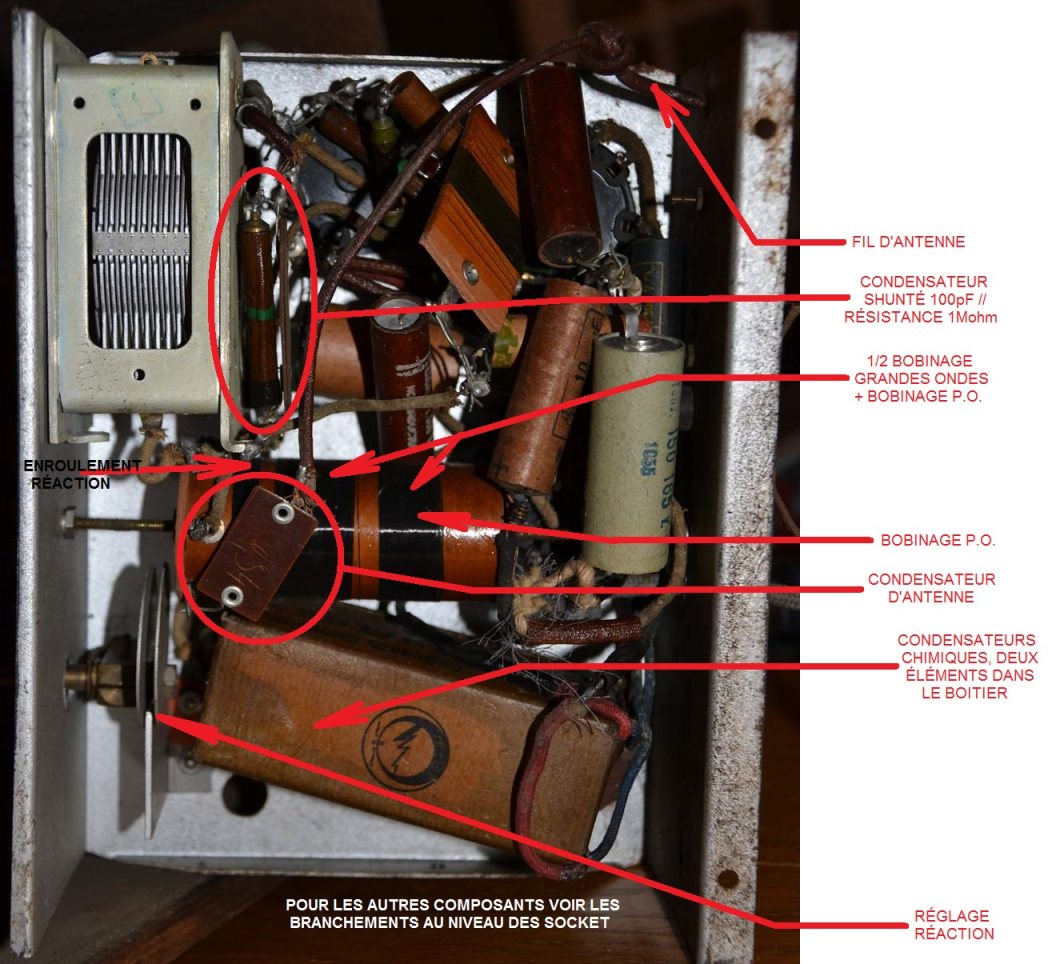

    Une première approche ...

    TTg.




Sujet : Poste JR Nouveau De Jean Brunet  Le 22-09-2012 à 21:34 sta

    Bonjour,

    Merci pour le coup d'oeil ! :o)

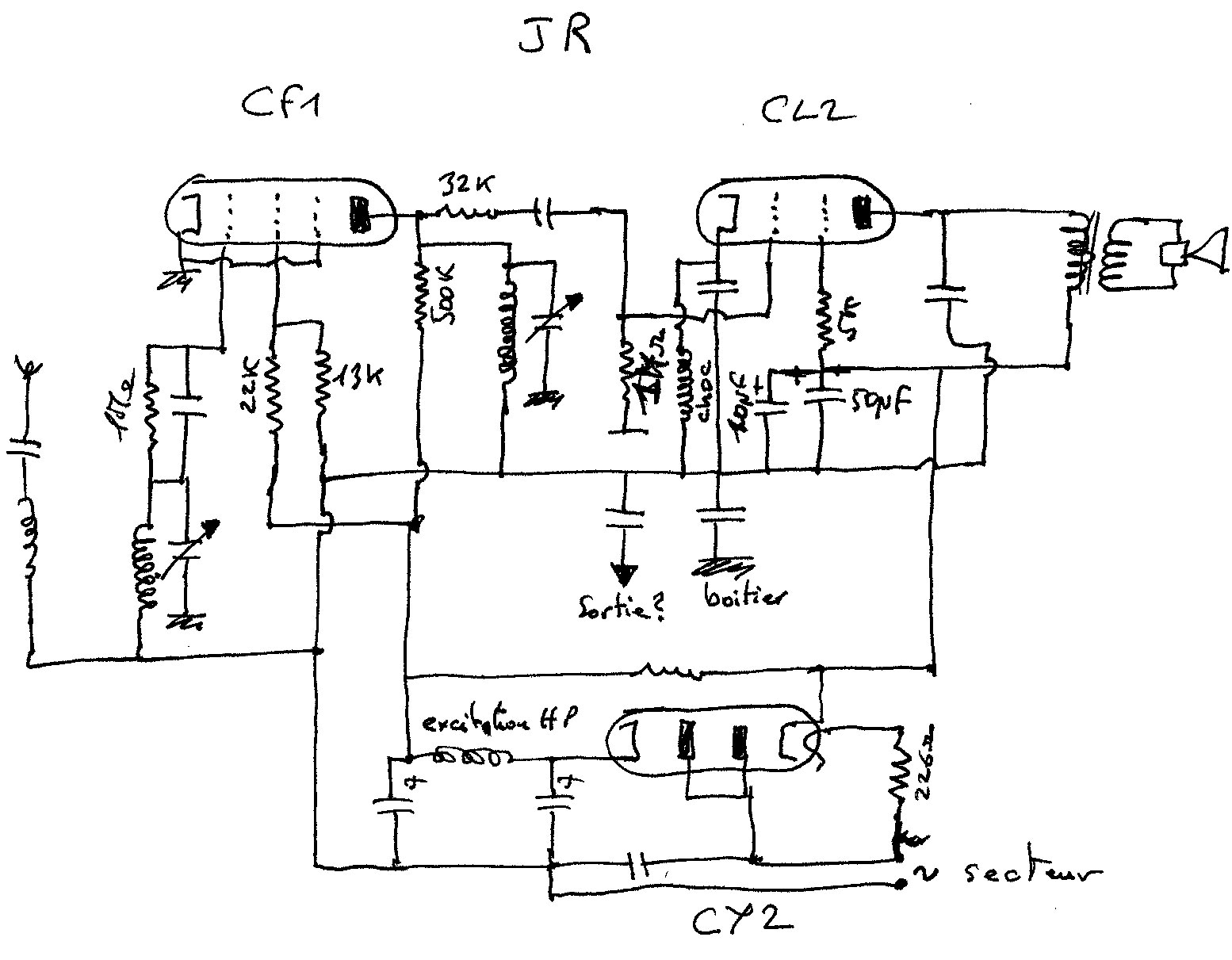

    Voici le schéma qui j'espère est exact, mais je suis sur que vous verrez les erreurs éventuelles. Côté bobines il y a à revoir...

    Je me pose quelques questions. La masse est flottante, ramenée au boitier par une capacité. Malgré cela les parties mobiles des CV sont elles directement au boitier.
    Autre chose, pourquoi ce petit bobinage (que j'ai marqué choc mais c'est peut-être une erreur) dans la cathode de la CL2 ?
    Tonotongé a vu deux bobinages, un GO et un PO mais il n'y a pas de commutateurs sur le boitier...
    La longueur de l'antenne suffisait ?

    Jean
