Sujet : Double !! suite !! Nouveau | De Chambrion Pierre Le 04-11-2005 à 21:43 sta |
|
Pour ceux qui suivent le feuilleton !
Depuis le dernier fil de discutions sur le sujet, ça a ramé un peut à cause d’un déboire fâcheux mais je sors maintenant du tunnel !!
En effet il y deux semaine mon amis ne pouvant pas peindre ma face avant au pistolet et impatient de terminer cette usine, je décida donc un dimanche d’inaugurer une bombe de peinture. Ceci fait le lundi soir d’après je commence à monter les éléments en face avant, mais en laissant la face avant inclinée contre la châssis pour prendre une rondelle derrière moi la catastrophe arriva, les fils que je venais de plier allant au support octal en face avant on repoussé la face et boummm !!!rayure de 8cm, face morte !!!!les boules !!!!
Dans ces cas la pas de mégoterie, j’ai amené la face à peindre à la peinture poudre et cuisson au four dans une entreprise spécialisée, résultat, un petit gris martelé pas dégeu !!!!
A ce jour tout est monté, et le cadran est en cours de fabrication avec Jacques, un étalonnage à été effectué hier soir !!
Ceci dit j’avais déjà parlé de l’exceptionnel fonctionnement de ce récepteur dû certainement à un étage supplémentaire de 80Khz par rapport au récepteur AME7G, et étant dû aussi au soin particulier que j’ai apporté au câblage, et sans aucun conteste possible et après pas mal d’écoutes de comparaisons avec l’AME7G, mon double changement de fréquences est meilleur en réception et qualité d’audition que l’AME7G à tubes miniatures, et équivalent à l’AME7g équipé de tubes octaux Américain.
Je suis déjà quasi sûr que le tube 6AK5 bat à plates coutures le tube 6AM6 monté en ampli HF dans l’AME7G !
J’avais cependant émis mon mécontentement à propos d’un gain trop élevé vu le nombre d’étages mis en œuvres !! Mais comment faire, comment remplacer un tube déjà excellent qu’est le 6AK5, et de plus trouver un tube au même brochage ??!!
Hier soir cogitation neuronale, et bingo !!! L’excellent tube 9003 !!!!
Avec une pente de 1,8 et même brochage, tout rentre dans l’ordre, les deux gains HF sont plus souples, j’ai assez de gain, que demande le peuple ?!!
Le fonctionnement du Smètre est nickel !!
A propos du montage de la face avant , il n'a absolument pas fallut que je touche aux deux CV d'appoints t'en que je n'avais pas monté les deux index de calages d'alignements en face avant !! Ces deux CV d'appoints de 20pf sont un excellent plus pour se caler au Smètre.
Il n'était pas prévu de HP sur ce récepteur , mais je me suis dis que c'était quand même dommage , alors j'ai réussis à caser un excellent petit HP neuf millitaire LS1 de chez audax , un inverseur en face avant me permet de le couper pour connecter un HP extèrieur!!
Pour l'instant pas de photos , patience !!
Pierre![;-)](s5.gif)
|
|
Sujet : Double !! suite !! Nouveau | De Pierrot du 82 Le 05-11-2005 à 02:34 sta |
|
Bravo Pierre,
La 6AK5 est une amélioration du 9003, il me semble...
Mais comment faites-vous tous ces ’ à la place de l'apostrophe ?
Vous avez une touche spéciale sur le clavier ? ![:-D](s2.gif) ![:-)](s1.gif) ![:-D](s2.gif)
|
|
Sujet : Double !! suite !! Nouveau | De Chambrion Pierre Le 05-11-2005 à 10:59 sta |
|
Oui je sais pas trop ce qui c'est passé , mais on comprend !!
6AK5 amélioration du 9003 j'en sais rien mais l'étage HF se comporte encore mieux !!
Pierre![;-)](s5.gif)
|
|
Sujet : Double !! suite !! Nouveau | De Jacques Le 05-11-2005 à 19:07 sta |
|
Pour les curieux, il s'agit du guillemet anglais fermant simple, qui ne peut être traduit en HTML 4 (hors normes) ISO8859-1.
Il est possible d'obtenir ce gnre de gag en faisant un collage par exemple à partir de (la poubelle de) Word.
Ceux qui développent en CMS connaissent bien les problèmes de ces séries de caractères propres à windows. Pour ceux qui veulent plus de littérature la dessus...
|
|
Sujet : Double !! suite !! Nouveau | De ON5MJ Le 06-11-2005 à 14:19 sta |
|
Bravo Jacques pour l'adresse de ce site hyper-intéressant. je ne connaissais pas et je me suis régalé.
Jacques 2
|
|
Sujet : Double !! suite !! Nouveau | De ON5MJ Le 07-11-2005 à 00:41 sta |
|
Pour Pierre,

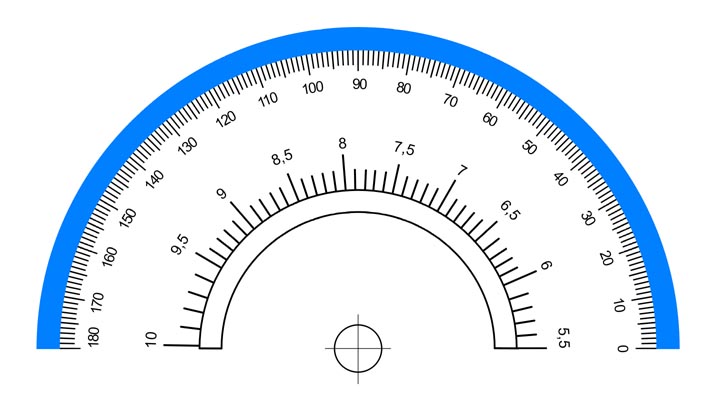

Voici votre cadran avant les petites graduations (voir dans votre BAL pour la résolution 600 dpi). A mon avis il y a une erreur de mesure en fréquences du côté des 9,5 / 10 MHz. Les espacements de graduations sont anormaux.
Jacques.
| |
|
Sujet : Double !! suite !! Nouveau | De Chambrion Pierre Le 07-11-2005 à 13:07 sta |
|
Jacques !!
1) Super boulot !!!!!!!!
2) Il faut que le chiffres des fréquences soit écartés de la même façon par rapport aux bout des graduations (fréquences) , espacement de 3mm entre chiffres et graduations !!
3) Peut on agrandir tout les chiffres d'une hauteur (degrés et fréquences ?.
3) Rallonger les graduations des fréquences de 3mm , et les multiplier par trois en largeur.
4) Rallonger les graduations des degrés de 2 mm , en laissant la largeur tel qu'elle.
5) Ne pas colorier le cercle n°1 en noir.
6) Impeccable les fréquences sont aux bons degrés , normale que la bande s'étalle vers là fin !!!
Ensuite on verra !!!
Encore une fois excellent boulot Jacques
Pierre![;-)](s5.gif)
|
|
Sujet : Double !! suite !! Nouveau | De ON5MJ Le 07-11-2005 à 15:01 sta |
|
Salut Pierre.
2. pas de prob
3. vous voulez simplement que les chiffres soient un peu plus grands ?
3 bis. allonger les graduations de fréquences pas de prob. Multiplier = épaissir le trait ?
4. pas de prob mais alors la différence avec les graduations par 5° sera minime ou inexistante
5. Le cercle 1 sans couleur c'est lequel, le petit ou le grand ?
6. Je ne suis pas certain que ce soit normal car si vous examinez les espacements en partant de 5,5 MHz vous verrez qu'ils diminuent d'abord pour augmenter ensuite. Avez vous un profil spécial pour votre CV ?
Jacques.
|
|
Sujet : Double !! suite !! Nouveau | De Chambrion Pierre Le 07-11-2005 à 19:50 sta |
|
1) Multiplier tous les chiffres (degrés et fréquences) par deux en grosseur.
2) Rallonger les graduation des fréquences de 3mm aussi bien les Mhz que les demis Mhz.
3) Multiplier les graduations de fréquences par trois en largeur.
4) Le cercle n°1 (je l'avais déjà indiqué dans mon dessin fournis hier , l'avez vous encore?) est le petit cercle des fréquences , il ne faut pas qu'il soit remplis de noir !! Vide comme le fichier de départ !!
5) rallonger toutes les graduations des degrés de 2mm
6) C'est le profil des lame du CV qui veux celà Jacques , on ne s'en occupe pas !!
Plus clair me sera difficile je pense Jacques !!
Grand merci !
Pierre![;-)](s5.gif)
|
|
Sujet : Double !! suite !! Nouveau | De ON5MJ Le 07-11-2005 à 20:48 sta |
|
Salut Pierre,
Vous utilisez un vocabulaire qui n'est pas conventionnel dans l'édition !
1. "Multiplier tous les chiffres (degrés et fréquences) par deux en grosseur." veut sans doute dire en taille (ou en corps)
3. "Multiplier les graduations de fréquences par trois en largeur." veut sans doute dire en épaisseur
Je vous arrange cela quand j'ai qq minutes. J'ai bien reçu la liste des petites graduations.
Jacquot le héros.
|
|
Sujet : Double !! suite !! Nouveau | De Chambrion Pierre Le 07-11-2005 à 21:08 sta |
|
Jacques !
1°) Multiplier les chiffres par deux en taille.
2°) Multiplier les graduations par trois en épaisseur.
Pierre![:-)](s1.gif)
|
|
Sujet : Double !! suite !! Nouveau | De ON5MJ Le 07-11-2005 à 22:13 sta |
|
Voilà, j'espère qu'il n'y a plus de changement ! Regardez quand même les graduations, certaines me semblent anormales.
Jacques.
PS la version 600 dpi dans votre bal
| |
|
Sujet : Double !! suite !! Nouveau | De ON5MJ Le 08-11-2005 à 14:49 sta |
|

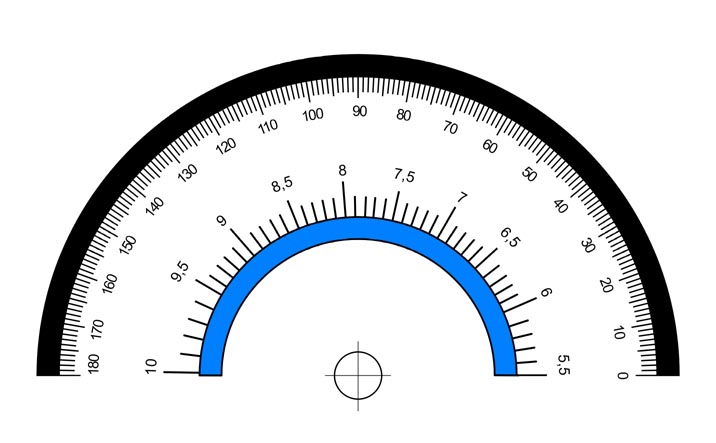

Voici le cadran modifié. Après je n'ai plus le temps donc il faudra vous en contenter.
jacques.
| |
|
Sujet : Double !! suite !! Nouveau | De Chambrion Pierre Le 08-11-2005 à 18:44 sta |
|
Jacques !! pourquoi avoir colorié le cercle 2 en bleu alors que c'était le 1 qu'il fallait faire ? !!
Pierre![;-)](s5.gif)
|
|
Sujet : Double !! suite !! Nouveau | De ON5MJ Le 08-11-2005 à 20:53 sta |
|
Cercle 1 et cercle 2, cela ne veut rien dire. Pour moi il y a un grand cercle et un petit cercle. J'ai donc mal compris. Comme vous aviez écrit que le cercle des fréquences ne devait pas être noir mais vide comme dans le fichier de départ, j'en ai conclu que l'autre devait être bleu. pierre vous devriez apprendre à vous exprimer avec précision.
A part la couleur, c'est ce que vous vouliez (la couleur je peux changer en 3 secondes mais je ne touche plus aux graduations).
Jacques.
| |
|
Sujet : Double !! suite !! Nouveau | De Chambrion Pierre Le 08-11-2005 à 21:03 sta |
|
Mille excuses Jacques de m'être mal exprimé , mais je croyais que mes dessins étaient compréhensibles !!!
Ceci dis , grand merci pour le travail d'orfèvre qu'est ce cadran !!
Je ferai moi même d'autres rajouts , et je l'inclu au démultiplicateur !
Pierre![;-)](s5.gif)
|
|
Sujet : Double !! suite !! Nouveau | De Yves Cantineau Le 08-11-2005 à 21:23 sta |
|
Superbe travail, Jacques!!!![[:Hi:]](s12.gif)
Yves
|
|
|
