Sujet : Océanic Régate "pas de son" Nouveau | De chtifred 62 Le 20-10-2012 à 11:38 sta |
|
Bonjour tout le monde ![[:Hi:]](s12.gif)
Alors voila, tout les condensateurs et résistances ont été changés.
A la mise en service du poste, l'oeil magique s'allume au bout de 10 secondes.
Les 2 ampoules fonctionnes, par contre je n'ai pas de son du tout !!
Pour le fil de terre, comment le raccorder vous ??
Merci
Chtifred 62
|
|
Sujet : Océanic Régate Nouveau | De Michel87 Le 20-10-2012 à 12:19 sta |
|
Bonjour,
Pas la moindre petite ronflette avec l'oreille contre le HP ?
La HT est de combien ?
On commence par débrancher le poste et on attaque:
Contrôle à l'ohmmètre du HP
Idem pour le transfo de sortie ( primaire et secondaire )
Après ça, on en reparle, bon courage.
|
|
Sujet : Océanic Régate Nouveau | De F6CER Le 20-10-2012 à 12:35 sta |
|
Bonjour
Il faut maintenant changer toutes les résistances![[:ouin:]](s10.gif)
|
|
Sujet : Océanic Régate Nouveau | De Michel87 Le 20-10-2012 à 15:29 sta |
|
Il semblerait que toutes les résistances aient été changées ( post de 11 h 38 ).
A l'arrière du poste, à gauche, la borne "T" sert à raccorder la terre, la borne "A" sert à raccorder l'antenne.
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 20-10-2012 à 16:52 sta |
|
| |
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 20-10-2012 à 16:54 sta |
|
Et le transfo ----->
Chtifred 62
| |
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 20-10-2012 à 17:19 sta |
|
Que le volume soit au mini ou au maxi il y a une petite ronflette trés trés légère ![[:??:]](s11.gif)
Merci encore pour vos aides
Chtifred 62
|
|
Sujet : Océanic Régate Nouveau | De J-François Le 20-10-2012 à 18:07 sta |
|
Bonsoir;
Je suppose vous avez opéré ainsi->
Pour les tests du TRS BF il faut débrancher les fils et tester les éléments séparés.

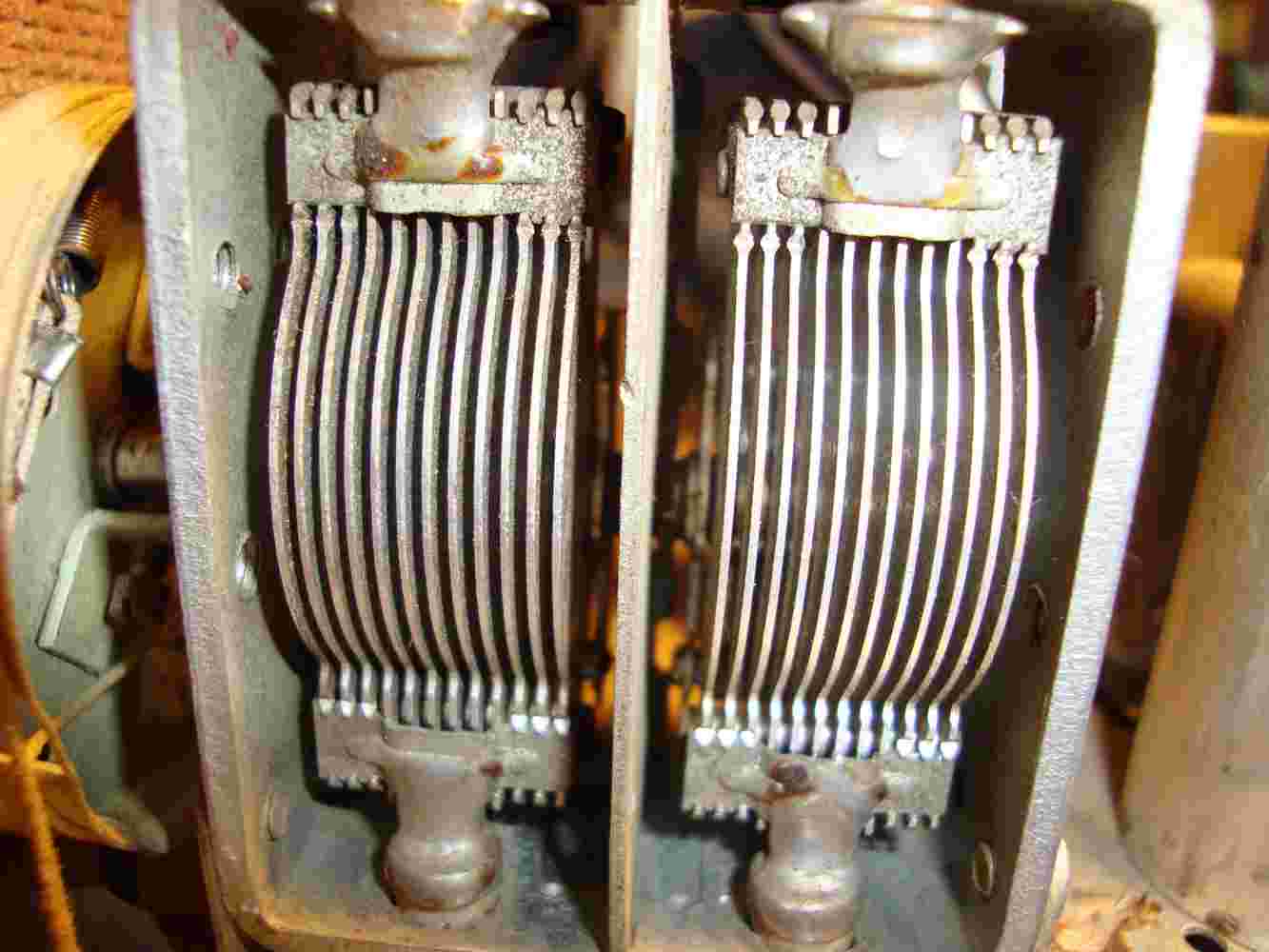

Petite interpélation : la couleur du CV sur la gauche première photo est la couleur réelle
ou distortion de la photo?
J-François![[:!!:]](s17.gif)
|
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 20-10-2012 à 18:17 sta |
|
bonjour![[:Hi:]](s12.gif)
effectivement sur le CV on dirait de la rouille mes cella est impossible
il est en alu
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 20-10-2012 à 18:26 sta |
|
Pour tester le HP et le TRs à la fois, il suffit de "gravouiller" avec une pile de 4,5 V (voire avec un simple ohmètre) entre les 2 cosses du primaire du TR, et çà doît faire "CRAC-CRAC".
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 20-10-2012 à 18:33 sta |
|
Re
salut Toto comment va tu
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 20-10-2012 à 18:37 sta |
|
Salut, çà va? Oui moi çà va et toi!![:-D](s2.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 20-10-2012 à 18:39 sta |
|
Re idem![:-D](s2.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De Michel87 Le 20-10-2012 à 18:45 sta |
|
Bonsoir,
Si il suffit de gravouiller pour faire CRAC-CRAC, alors, c'est facile ![:-D](s2.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 09:22 sta |
|
Bonjour a tous et bon dimanche ![[:Hi:]](s12.gif)
Le HP fait bien CRAC-CRAC ![[:ouin:]](s10.gif)
Certainement une autre panne !!
Avrais dire je pédale dans la semoule la , alors que tout vient d'etre changé, condos, résistances
Chtifred 62
| |
|
Sujet : Océanic Régate Nouveau | De bthiry Le 21-10-2012 à 09:34 sta |
|
avant de tout changer, il fallait peut-être nettoyer, désoxyder ....
|
|
Sujet : Océanic Régate Nouveau | De slouptoouut Le 21-10-2012 à 09:46 sta |
|
Bonjour,
c'est ce que je pense aussi ... Si ça se trouve c'étais totalement inutile de tout changer et 95 % des composants anciens sont passé à la poubelle alors qu'ils étaient bons !
Il y a peut être simplement une mauvaise soudure, un mauvais contact du a l'oxydation , du vert de gris là ou il ne fallais pas, une queue de composant ou un bout de fil bouffée par la corrosion ou rompue par des vibrations au raz d'une cosse (et ça peut suffire a rendre un poste totalement muet )
sloup
|
|
Sujet : Océanic Régate Nouveau | De Bombarde Le 21-10-2012 à 09:51 sta |
|
Bizarre 434 ohm sur le HP ?
Et HP débranché combien fait il?
En même temps mesurer le secondaire du de sortie sans HP. Comme c'est du gros fil ![[:??:]](s11.gif)
J'ai trouvé une fois un enroulement mangé par le vert de gris avec une résistance ENORME
Bon dimanche
Bombarde
|
|
Sujet : Océanic Régate Nouveau | De slouptoouut Le 21-10-2012 à 10:34 sta |
|
Bonjour,
j'ai eu le cas aussi, il y a longtemps, sur un Manufrance , enroulement bouffé par le vert de gris, plusieurs kilohmes au lieu de quelques ohms ! (et , effectivement, si on trouve plus de 400 ohms là ou on devrai trouver entre 1 et 4 ohms ce qui serait logiquement le cas aux bornes du HP , ça ne risque pas de marcher ! )
sloup
|
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 21-10-2012 à 10:35 sta |
|
bonjour bon dimanche

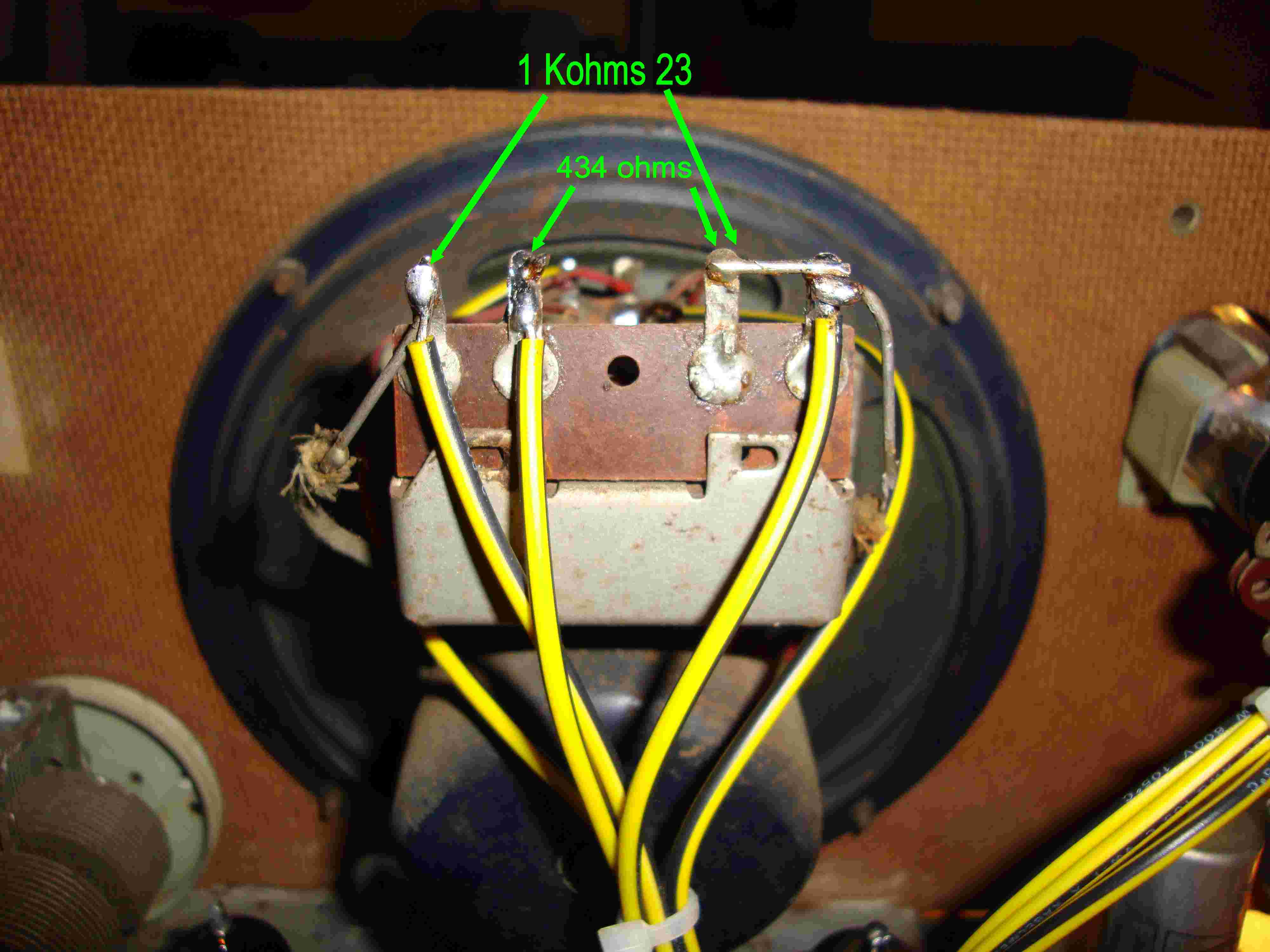

434 le primaire du TS et 1K23 la bobine d'excitation regarder le shunt sur
la droite +alim du TS et entrée bobine et sur la gauche sortie bobine retour
au deuxièmes condo
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 11:37 sta |
|
RE

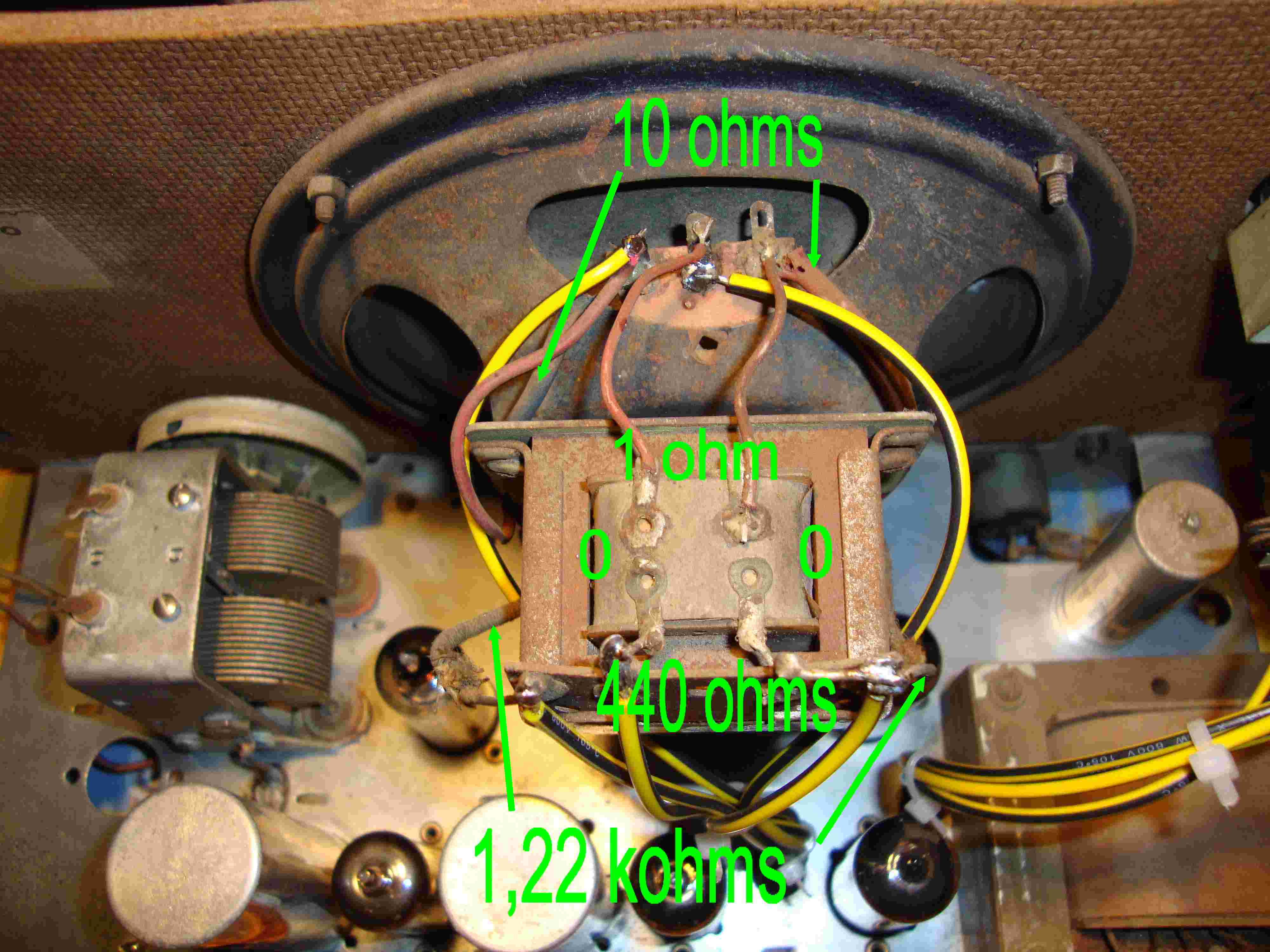

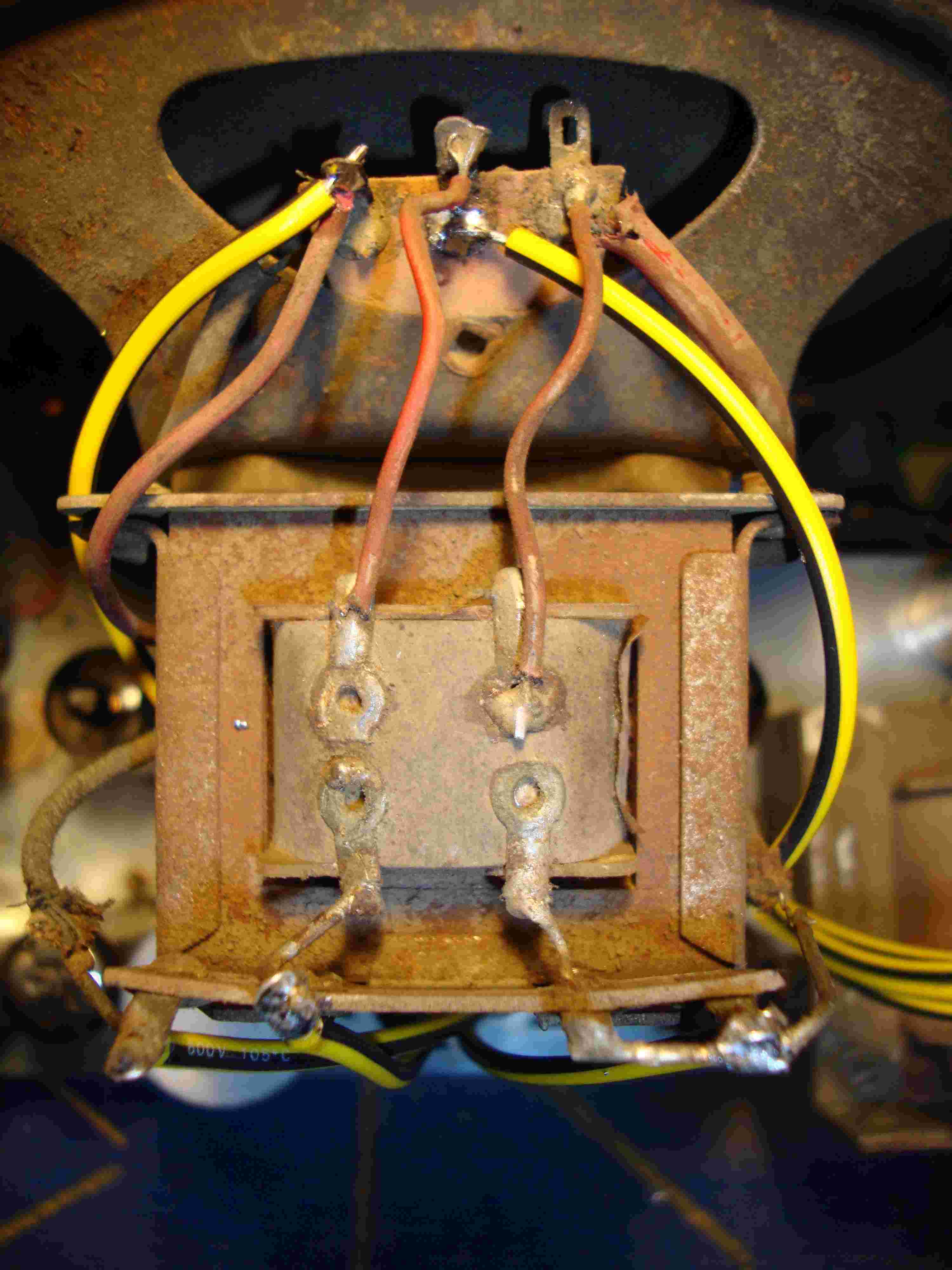

Bon ben voila, apret avoir tout déssoudé et controlé ------>
Les 2 zéro de chaque coté du transfo c'est "0 ohm"
A vous de me dire !!
Merci
Chtifred 62
| |
|
Sujet : Océanic Régate Nouveau | De Michel87 Le 21-10-2012 à 12:05 sta |
|
Bonjour,
Pour le contrôle du HP, la mesure intéressante est à prendre sur la bobine mobile, un des fils de celui ci étant débranché.
La valeur devrait être de l'ordre de 2 ou 3 Ohms.
Et la HT, elle est de combien ?
|
|
Sujet : Océanic Régate Nouveau | De slouptoouut Le 21-10-2012 à 12:15 sta |
|
Bonjour,
la résistance du secondaire du T.S. seul est de l'ordre de quelques dizième d'ohms a environ 1 ohms, trouver "zéro ohms" avec un multimètre basique, sans doute pas capable de faire une mesure appréciable sur d'aussi faibles valeurs , n'est pas étonnant
le HP, seul, doit avoir une résistance de quelques ohms, en principe de l'ordre d' environ 2, 4, ou 8 ohms (si elle est mesuré avec un truc vraiment trop basique , vous lirez peut être une valeur proche de zéro ou une valeur différente des chiffres données , mais l'important c'est qu'elle soit faible , entre 1 et 15 ohms, et qu'elle soit stable ) ne pas bouger la membrane durant la mesure (lorsqu'il est actionné "mécaniquement" le HP fonctionne en générateur et injecte un léger contre courant qui fausse la mesure)
sloup
|
|
Sujet : Océanic Régate Nouveau | De bthiry Le 21-10-2012 à 13:10 sta |
|
on sait déjà que le HP fait crac crac (voir post de 9h22) il est sans doute Ok
Benoît
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 14:06 sta |
|
Michel87
c'est quoi la HT ![[:??:]](s11.gif)
Fred
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 14:11 sta |
|
Bonjour.
D'abord c'est quoi ce poste Régate?
Quels sont les tubes SVP?
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De F1FTP Le 21-10-2012 à 14:13 sta |
|
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 14:19 sta |
|
Totolagalène

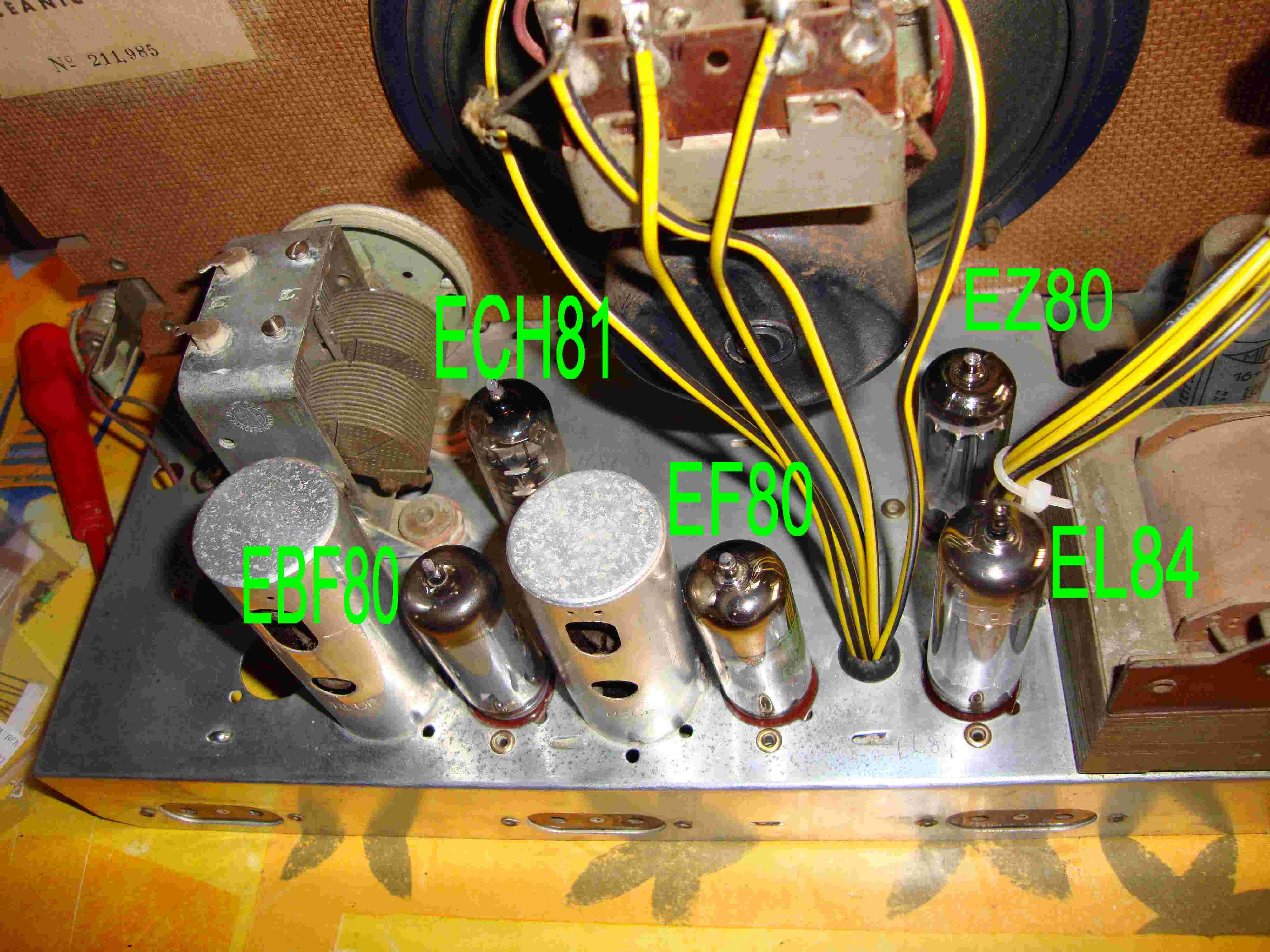

Pour les tubes: (EBF80, ECH81, EF80, EL84, EZ80, EM34)
Merci
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 14:28 sta |
|
HT = Haute Tension
Elle est arrive normalement directement sur l'écran de la EL84

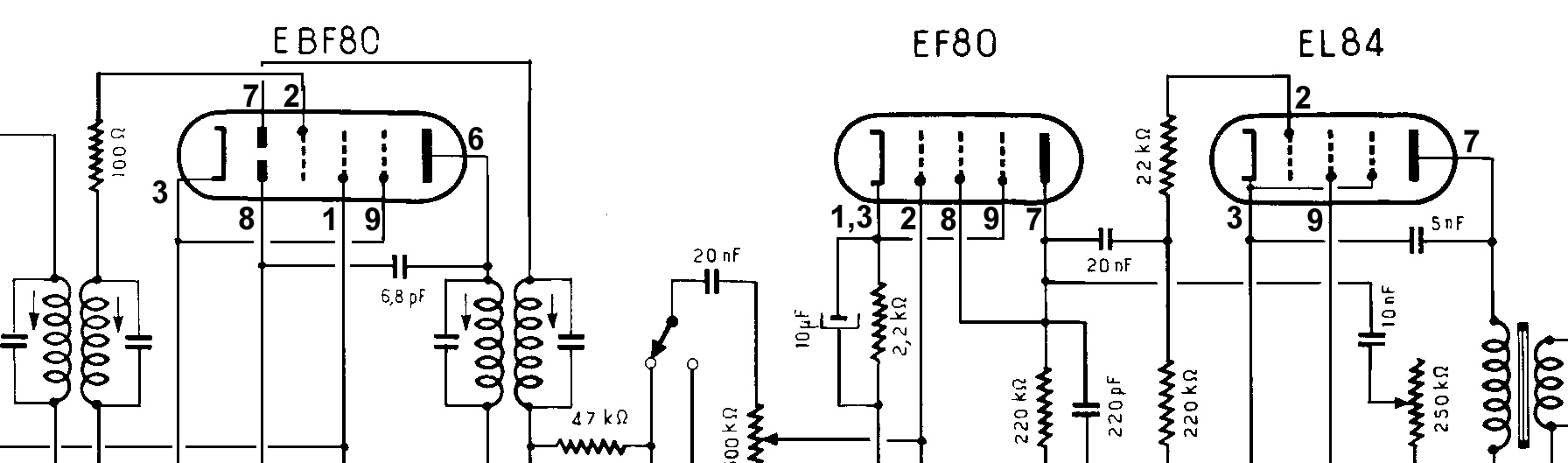

Mesure et indique nous les tensions que tu relèves sur les picots 2, 3, 7 et 9 selon crobard çi-joint >>>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 14:36 sta |
|
>"(EBF80, ECH81, EF80, EL84, EZ80, EM34)"<
J'espère que, sur le poste, les tubes ne sont pas dans cet ordre là!
En partant côté antenne, tu dois avoir ECH81, EF80, EBF80, EL84.
![[:Hi:]](s12.gif)
PS: Il faut se méfier de tout!![:-D](s2.gif)
|
|
Sujet : Océanic Régate Nouveau | De tchobane Le 21-10-2012 à 14:36 sta |
|
si vous avez un beau zéro aux bornes de sortie ce serait le transfo qui serait mort c est etonnant car ces tr grillent le plus souvent au primaire mais comme disent les arabes Allah el khebar enfin il est grand selon eux c est surement lui qui a foutu bordel Et le zéro veut dire chauffe des spires en court jus ou bien bcp de humidité le rezultat est idem les spires ne sont plus isoles
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 16:33 sta |
|
Je vient de remonter le HP et les soudures.

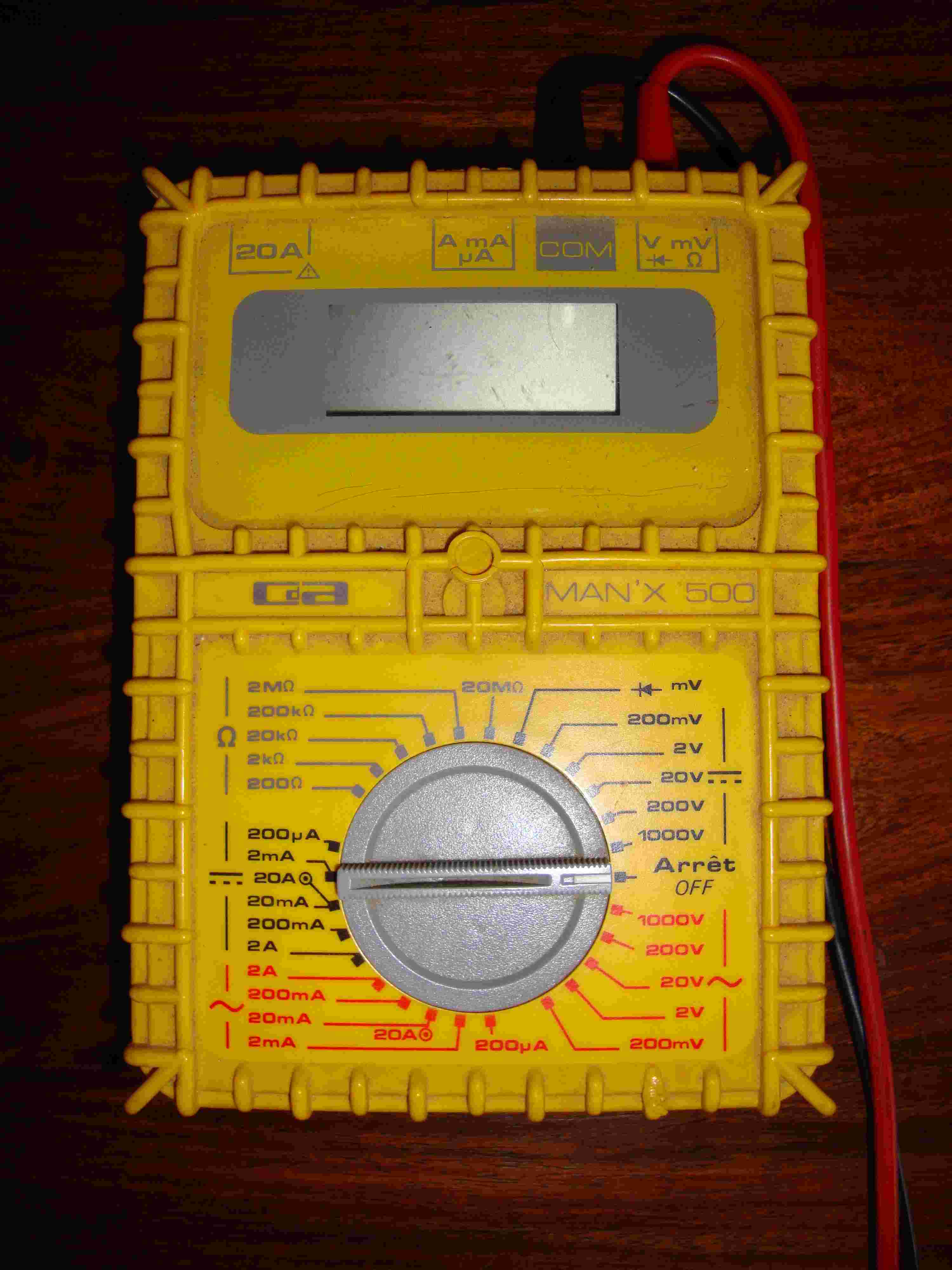

Alors oui pour les picots 2, 3, 7, 9 mais la deuxième pointe de touche du controleur je la met ou ?
Excusez moi mais c'est le premier poste.
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 16:51 sta |
|
A la masse.
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 17:16 sta |
|
Je dois avoir un problème effectivement.
Tension approximative
2 > 0,150 v
3 > 5,2 v
7 > 0,014 v pour inci dire nul
9 > 0,014 v pour inci dire nul
|
|
Sujet : Océanic Régate Nouveau | De slouptoouut Le 21-10-2012 à 17:20 sta |
|
Ah oui, s'il fait "crac-crac" , logiquement, il est bon
(on suppose qu'il n'y a pas de crasses , de limailles, ou de copeaux de métal qui le coince, dans l'entrefer ? problème fréquent sur desHP ayant séjourné longtemps dans un atelier de mécanique ! )
sloup
|
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 21-10-2012 à 17:32 sta |
|
Re
il n'y a pas de jus qui arrive
quelle tension a la sortie du premier condo chimique de filtrage
|
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 21-10-2012 à 17:37 sta |
|
re
ensuite vérifier la tension au deuxièmes condo chimique de filtrage
si pas de tension contrôler la bobine d'excitation de filtrage dans le HP
|
|
Sujet : Océanic Régate Nouveau | De F6CER Le 21-10-2012 à 17:38 sta |
|
Bonsoir
Vous avez du oublier de connecter l'enroulement d'excitation.
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 17:58 sta |
|
Le 22µf 35v ---> 0 volt "le + du condo avec la masse"
Les 2 de 22µf 450 volts---> 5 volts a peut pret
![[:??:]](s11.gif)
|
|
Sujet : Océanic Régate Nouveau | De slouptoouut Le 21-10-2012 à 18:07 sta |
|
Bon, visiblement, il y a un problème d'alimentation
si il y a bien 1k23 entre deux cosses de la plaquette de raccordement du HP , on peux penser que la bobine d'excitation est bonne , et que le problème est en amont ...
si les filaments de lampes s'allumme, c'est qu'il ya du courant qui arrive de la prise jusqu'au transfo , et que le chauffage est OK , le problème se situe forcément au niveau du transfo et de la valve
vérifier le transformateur d'alimentation (on doit avoir 2 fois 250 à 350V entre chaque sortie vers les plaques EZ80 et la masse , si non, soit il est grillé soit il y a une erreur de cablage !)
vérifier la valve EZ80 (peut être s'allumme t'elle mais que sa cathode est coupé, fondue, ou déconnectée ! la passer au lampemètre si vous en avez un ...)
vérifiez la continuité des connexions au support de cette valve ( fil coupé ? mauvaise soudure ? support cassé ? )
|
|
Sujet : Océanic Régate Nouveau | De F6CER Le 21-10-2012 à 18:12 sta |
|
Re
1)Est-ce que les lampes s'allument ?
2) enlevez toutes les lampes
3) sur l'enroulement haute tension , il y a deux fois combien ?
4) remettez la EZ80
5) est-ce qu'elle s'allume ?
6) sur sa broche 3 combien y a t-il de tension ?
la suite ... après
|
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 21-10-2012 à 18:18 sta |
|
RE
il y a des incohérences sur le relever de tension
sur la photo du 22/10 a 16h54
il a mal pris les mesure
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 18:25 sta |
|

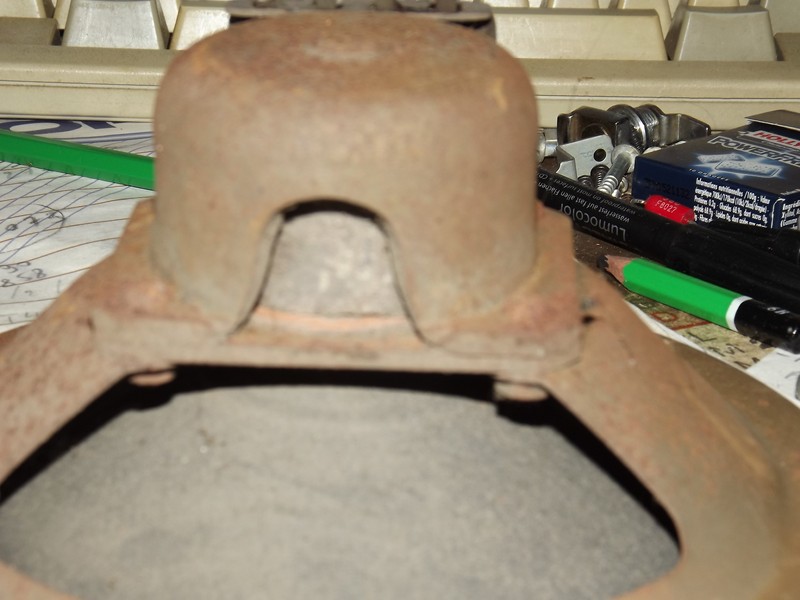

Sur le Haut Parleur il y a une grosse bobine cachée dans la culasse, Là >>>>>
C'est la bobine d'excitation du HP (pour aimanter le noyau central en fer) et qui sert aussi de self de filtrage pour la HT.
Regarde où arrivent les 2 fils qui sortent de cette bobine et vérifie s'ils sont bien branchés comme sur le crobard de mon post suivant....
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 18:27 sta |
|

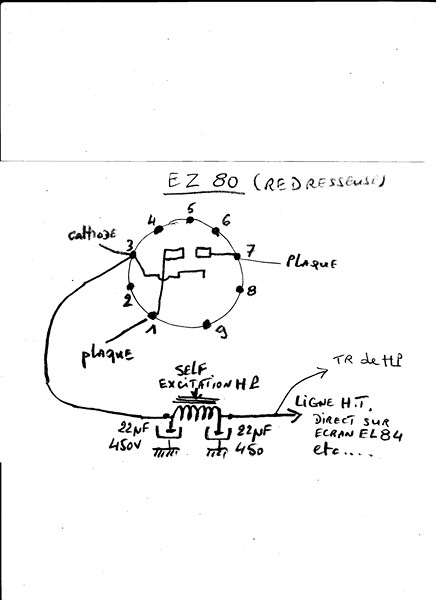

Crobard >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De Guy F6CTP Le 21-10-2012 à 18:40 sta |
|
La tension est là puisque son oeil magique s'allume ![[:ouin:]](s10.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 19:01 sta |
|
F6CER
1) Toutes les lampes s'allument

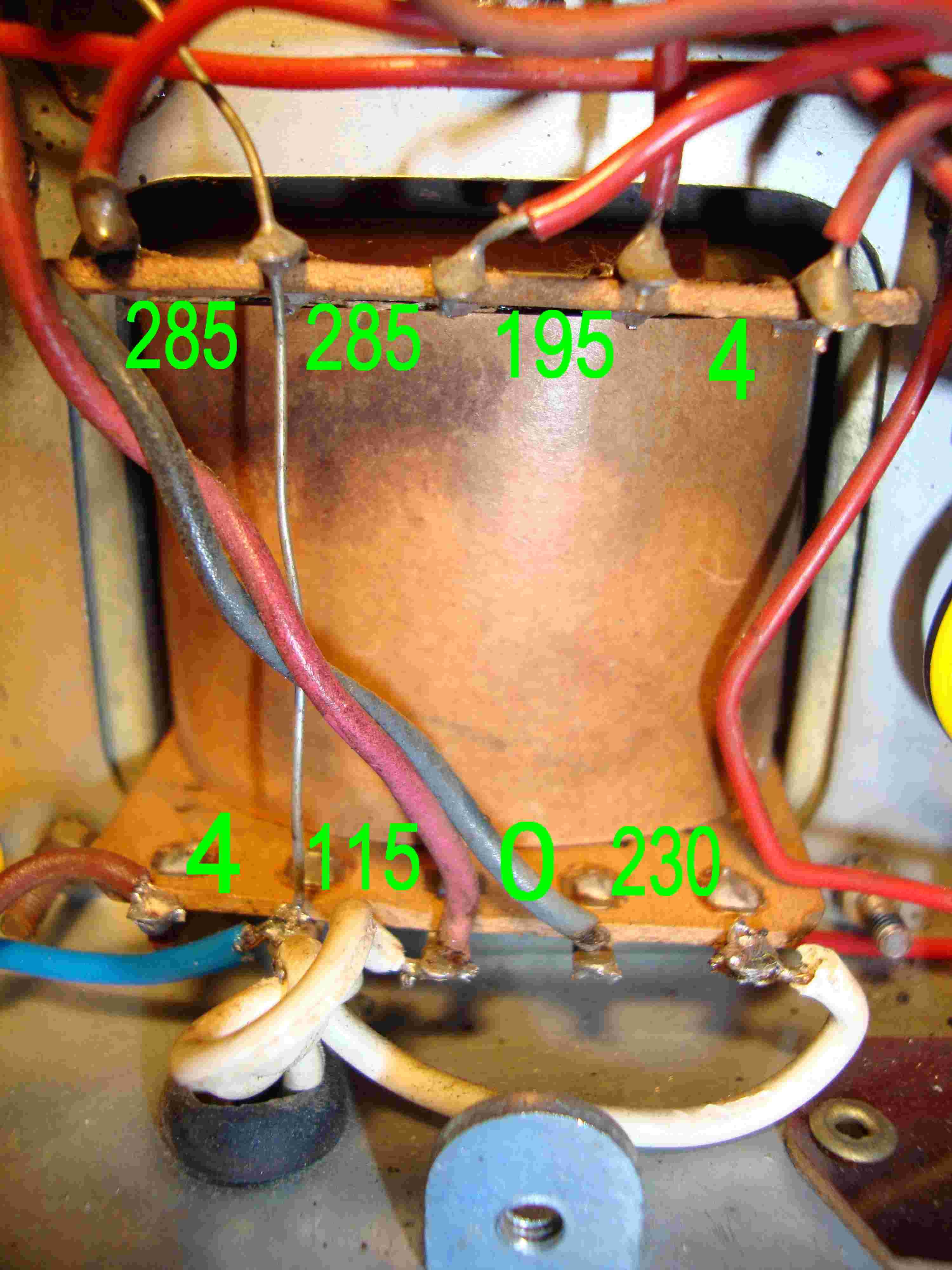

3) Sur le transfo de l'alimentations 2x313 volts
5) la EZ80 s'allume et l'oeil magique aussi
6) 0,6volts a la broche 3
toujours pas de tension au 3 condos chimiques
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De F6CER Le 21-10-2012 à 19:04 sta |
|

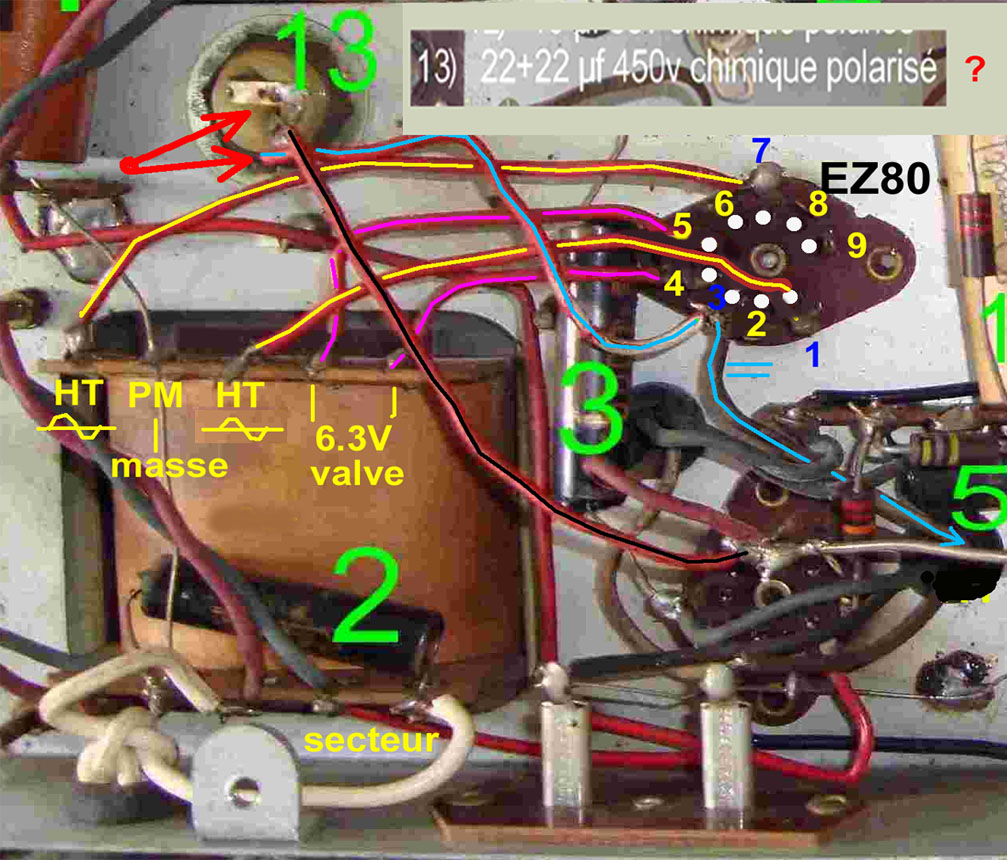

Conclusion , erreur de cablage entre la valve et le transfo ou le point milieu du transfo et la masse
|
|
Sujet : Océanic Régate Nouveau | De F6CER Le 21-10-2012 à 19:12 sta |
|
Juste par hazard regardez la tension entre la broche 3 de la EZ80 et le point milieu du transfo d'alim
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 19:13 sta |
|
Totolagalène

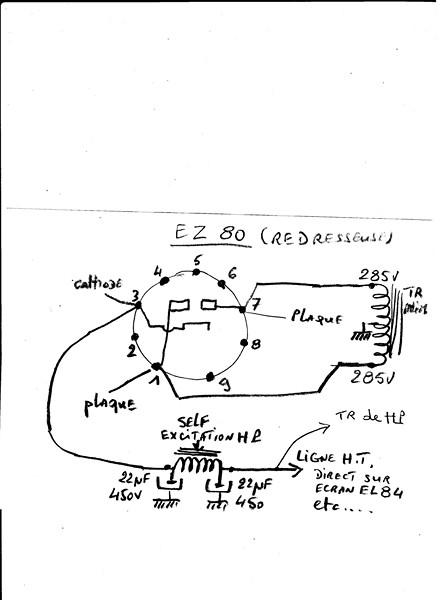

Oui c'est bon j'ai suivi votre schéma EZ 80
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 19:17 sta |
|
F6CER
la tension entre la broche 3 de la EZ80 et le point milieu du transfo d'alim et de 314 volts
|
|
Sujet : Océanic Régate Nouveau | De F6CER Le 21-10-2012 à 19:19 sta |
|
Bon , votre résistance entre le point milieu et la masse est coupée
|
|
Sujet : Océanic Régate Nouveau | De F6CER Le 21-10-2012 à 19:19 sta |
|
Bon , votre résistance entre le point milieu et la masse est coupée
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 19:27 sta |
|
Sur la EL84, est ce que la patte 3 est reliée directement à la masse ou par l'intermédiaire d'une résistance ?
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 19:49 sta |
|
Totolagalène
La patte 3 de la EL84 et relié directement au condensateur 22µf 35 volts chimique avec une resistance en parallèle, ya pas d'intermédiaire
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 19:57 sta |
|
F6CER

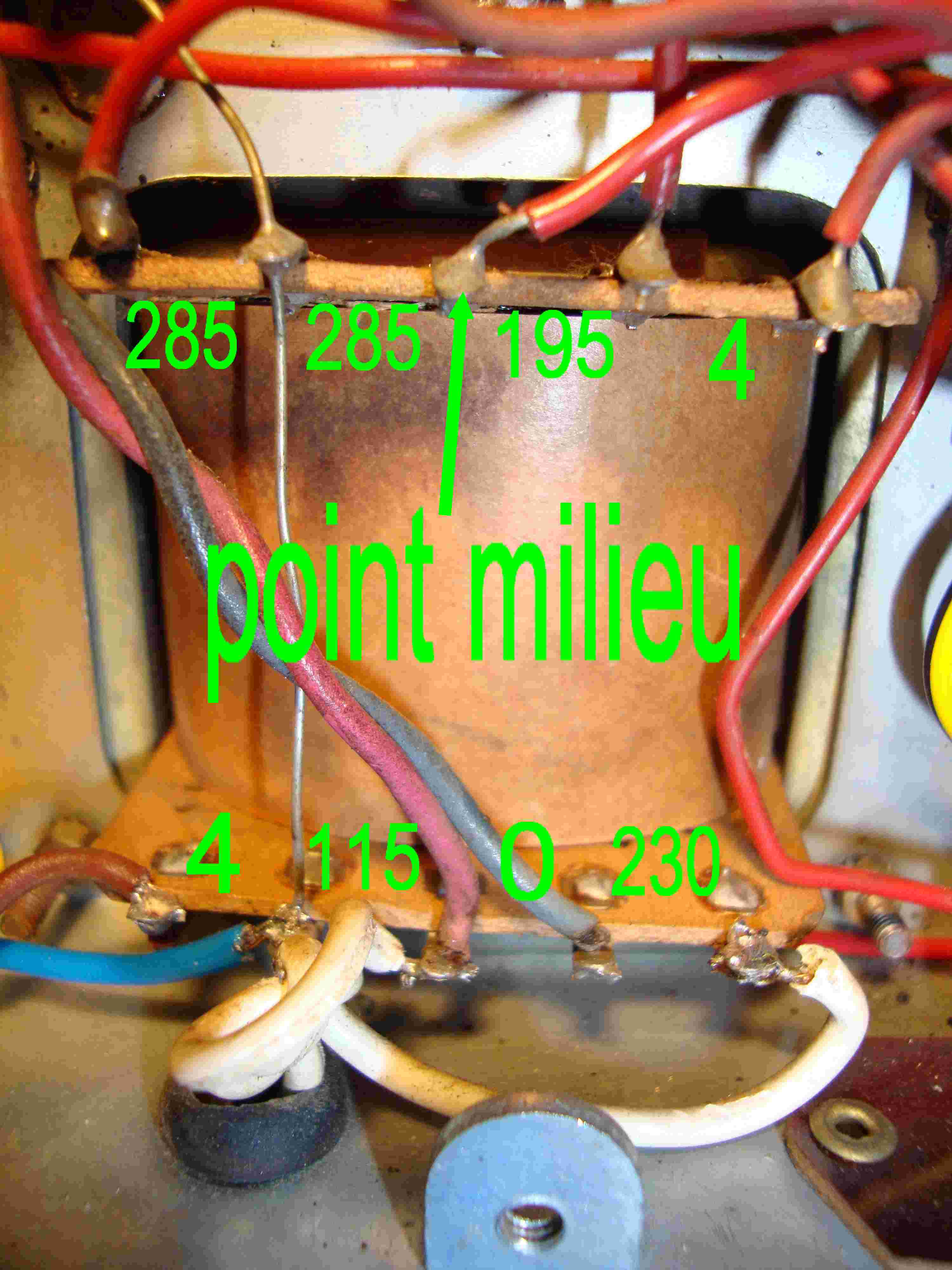

Le point milieu c'est ça ----------->
| |
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 20:21 sta |
|

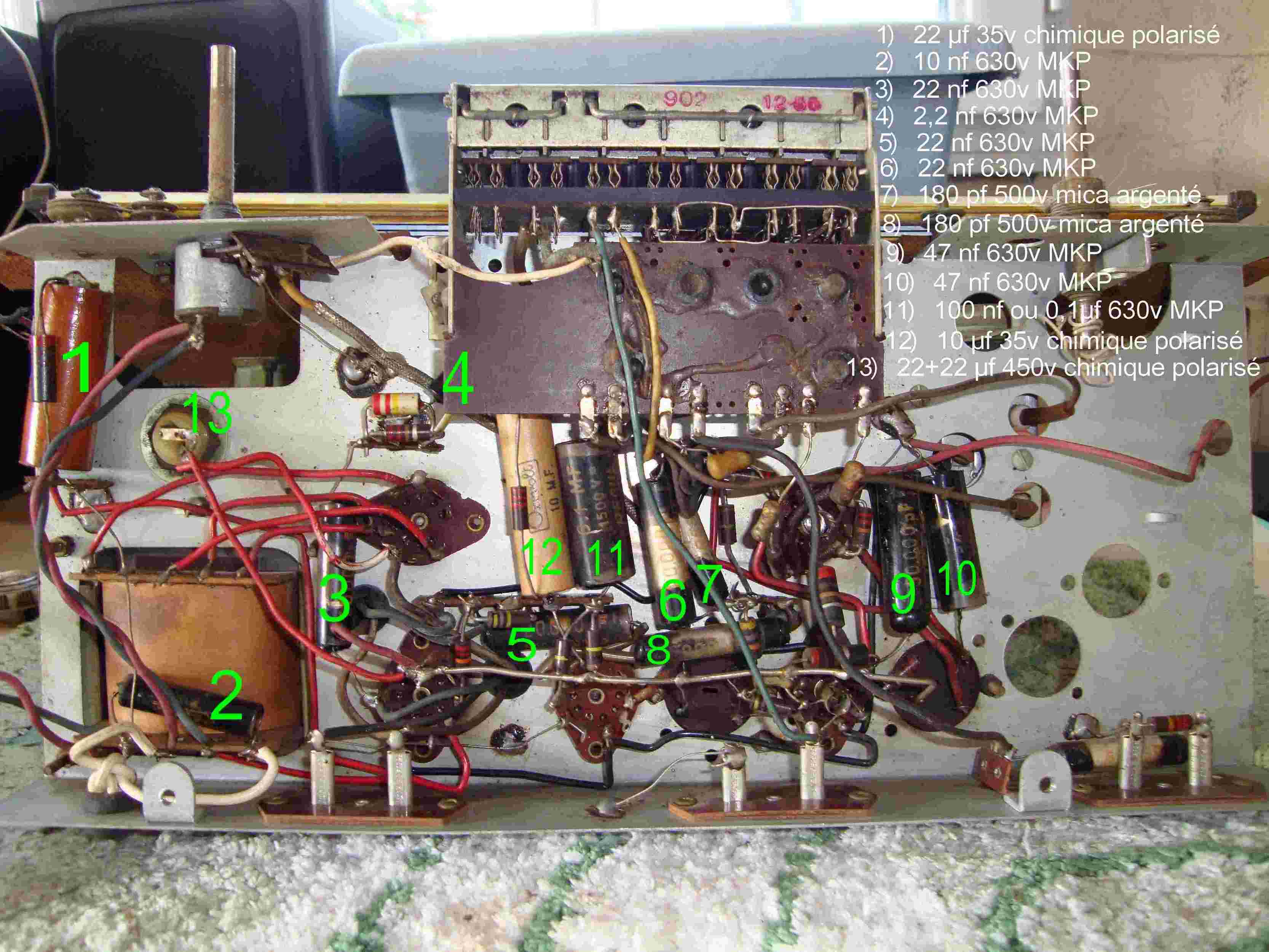

Je vous remet une photo avant travaux pour pas chercher ![[:ouin:]](s10.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 20:23 sta |
|
Dsl j'avais oublié ------------->
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 21-10-2012 à 20:33 sta |
|
Bon allez je vous laisse, demain ya le boulot ![:o(](s16.gif)
Bonne soirée a vous et bonne nuit.
Et merci encore pour tous vos aides, super sympa ![[:Hi:]](s12.gif) ![[:Hi:]](s12.gif) ![[:Hi:]](s12.gif)
A demain soir sertennement
BYE BYE
Fred
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 20:41 sta |
|
Eh! Tu ne te serais pa trompé en montrant le point milieu de l'enroulement HT?
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De F6CER Le 21-10-2012 à 20:43 sta |
|
Bonsoir
désolé j'étais parti diner mais merci pour la photo : je pense qu'il y a un lézard sur les branchements du transfo d'alimentation mais on va y arriver
a demain![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 20:43 sta |
|
Normalement le point milieu est entre les deux "285 V", et dans ton cas il faut qu'il soit relié directement à la masse.
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De michel86 Le 21-10-2012 à 21:17 sta |
|
Bonsoir,
Autrement dit, ce qu'on appelle le point milieu (de l'enroulement HT !), c'est la 2ème sortie du haut en partant de la gauche, sur ta photo de transfo.
Le point que tu indiques est l'extrémité d'un demi enroulement à relier à une plaque de la valve.
L'autre extrémité à relier à l'autre plaque de la valve est la première sortie en haut, à gauche.
Le point entre les 2, commun au 2 demi-enroulements est le point milieu (de la HT, pas du transfo); il est généralement relié à la masse.![:o)](s0.gif)
Bonne restauration.
|
|
Sujet : Océanic Régate Nouveau | De XYZ du 56 Le 21-10-2012 à 21:23 sta |
|
Bonsoir,
Attention à ne pas commettre d'erreur(s), dans les environs du TR d'alimentation ça peu pêter et, parfois, détruire sans pêter.
Ne mettre le 220 qu'en étant absolument, mais absolument, sûr de ce que l'on a fait! Les tensions en jeu.............![[:ouin:]](s10.gif)
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 21:24 sta |
|
Ouais! Y'a une "couille" tellement énorme dans son poste qu'on tourne comme des hânnetons qu'ont pris un coup de casquette! ![:-D](s2.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 21:48 sta |
|
Je te remets mon crobard complété.
Mets tes lunettes et vérifie bien tout ce qu'on t'a dit...
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 21-10-2012 à 21:57 sta |
|
bonsoir![[:Hi:]](s12.gif)
pour compléter le schémas de Toto------------>
| |
|
Sujet : Océanic Régate Nouveau | De Lebon Le 21-10-2012 à 22:02 sta |
|
| |
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 22:03 sta |
|
Tiens, encore un peu complété >>>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 21-10-2012 à 22:08 sta |
|
Tu sais bien dessiner, Lebon; Avec quoi tu fais çà?
Si tu ne sais pas quoi faire, faudrait que tu m'apprennes...
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De slouptoouut Le 21-10-2012 à 22:15 sta |
|
Bâ,
il doit avoir une tablette graphique (non boguée !)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 14:54 sta |
|
Bonjour a tous ![[:Hi:]](s12.gif)
-------------
Sur le schéma de "Omale 13" les points 6 et 7 (chauffage valve):
J'ai 5,2volts au point 7 avec la masse
Je devrais pas avoir 0volt ?? et j'ai 7,4volts a point 6
-------------
Sur le schéma de "Totolagalène" il y a 2 condos de 22nf a la self d'excitation, je ne les vois pas sur mon poste ?? Sinon mes branchement sont bon.
-------------
Pour les 2 condos chimiques de 22µf 450v:
L'un est raccordé a la cathode N°3 de la EZ80 , et l'autre a la ligne HT avec la pate 9 de la EL84.
-------------
Le trait moin qui est marqué sur les condos chimique c'est bien la masse ??
Fred ![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 15:11 sta |
|
Bonjour.
Sur mon schéma ce ne sont pas des 22nF mais TES 22 µF 450V; il y en a bien 1 à la cathode de la EZ80 et le 2ème sur la ligne HT filtrée (entre autres relié directement à l'écran (patte 9) de la EL84. Mais entre ces 2 condos il y a la self de filtrage (= bobine d'excitation du HP).
Cette ligne HT va aussi sur le primaire du TR de sortie (= les 2 cosses de droite reliées ensemble sur ta photo du 21/10 11hrs37) et ailleurs encor, l'autre extrémité de ce primaire allant à la plaque (patte 7) de la EL84.
Oui le trait "moins" des condos va à la masse.
PS: Quelle tension as-tu entre ces 2 cosses reliées ensemble sur le TR du HP et la masse?
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De f6cer Le 23-10-2012 à 15:25 sta |
|
Bonjour, c'est n'importe quoi
il faut tout reprendre au début :
avez vous tout connecté selon le schéma de Lebon du 21-10-2012 à 22:02 ?
si oui , vous avez oublié de souder le fil sur le condensateur chimique 13
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 15:36 sta |
|
Pour les 2 cosses reliées ensemble a droite de la photo 235v et l'autre coté du TR a gauche 311volts
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 15:39 sta |
|
Regarde à nouveau la tension entre patte 7 de EL84 et masse.
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 15:50 sta |
|
Les condos chimiques on été changer le 16+16µf sur le chasis, par 2 de 22µf 450v.
Le schéma de "lebon" est identique je n'ai pas touché au fils rouge qui vont du transfo a la EZ80 !!
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 16:17 sta |
|
la tension entre la patte 7 de la EL84 et masse est de 225v
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 16:26 sta |
|
Ah bon! (le 21/10 à 17hrs16, il n'y avait rien?)
Et entre patte 9 de EL84 et masse?
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 16:58 sta |
|
Entre la patte 9 de la EL84 et masse 245volts.
Bon ya une érreur de ma part avec mon controleur de br... !!
J'ai du me tromper dans le calibrage "alternative ou continue" ---------->
J'ai bien une tension a met condensateurs chimique.
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 17:04 sta |
|
Ouais! Tu dois une tournée générale ![:-D](s2.gif)
Maintenant tu vas toucher avec ton doigt la patte 2 de la EL84 et dire si tu entends un petit ronflement dans le HP. Prends un bout de fil dénudé aux 2 extrémités et fais attention de ne pas toucher autre chose.
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 17:13 sta |
|
Je vient de mettre un bou de fil a la patte 2 de la EL84 et on entend un petit ronflement et quand je met le doigt sur le bou de fil le ronflement est plus fort
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 17:23 sta |
|
On est décoincés!![:o)](s0.gif)
Maintenant tu mets encore ton doigt, mais sur la patte 2 de la EBF80; et là çà doît ronfler très fort...
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 17:30 sta |
|
Sur la patte 2 de la EBF80 ya rien du tout, pas de son ![[:??:]](s11.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De XYZ du 56 Le 23-10-2012 à 17:33 sta |
|
Alors les spécialistes, ça rame: normal, c'est un Régate.
A vous lire demain ou... après-demain.![:-D](s2.gif)
Je sors.
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 17:33 sta |
|
T'es sûr qu'elle est à sa place cette EBF80?
Montre une photo de ton podte vu du dessus en indiquant l'emplacement des lampes.
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 17:51 sta |
|
----------->
| |
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 17:58 sta |
|
0/20!
Il faut inverser EF80 et EBF80, et tu remets ton générateur BF (je veux dire ton doigt)
sur la patte 2 de la EBF80 nouvellement placée.
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 18:27 sta |
|
EF80 et EBF80 sont inverser mais il n'y a pas de son quand je touche la patte 2 de la EBF80 "nouvellement placée".
Ya toujours un trés petit bruit de fond venant du HP leger leger !
Par contre on dirais que l'oeil magique s'allume plus fort ou alors c'est le couché du soleil ![[:ouin:]](s10.gif)
ça ne pourrais pas venir de sa, j'ai du le ressouder avec difficulté ?? ------------------>
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De Michel87 Le 23-10-2012 à 18:45 sta |
|
Bonsoir,
En effet, il serait peut être bon de remplacer ce cable blindé, l'ame est peut être en court circuit avec la tresse, suite à échauffement excessif.
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 18:48 sta |
|
C'est la photo d'un volcan en éruption çà? Je ne comprends pas ou se trouve le culot de l'oiel magique EM34. De toutes façons ce câble blindé doît être foutu, court-jus entre
fil central et tresse extérieure (vérifie à l'ohmètre).
Dans un premier temps, tu retires la EF80 et la EM34 et tu remets ton doigt sur la patte 2 de la EBF80.
Plus grave: Je viens de regarder le brochage des tubes EF80 et EBF80, en les mettant à la mauvaise place tu les a vraisemblalement flingués (y'aurait que les filaments qui n'ont pas dérouillé!).
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De XYZ du 56 Le 23-10-2012 à 19:03 sta |
|
C'est bon pour l'hiver qui vient: ça va permettre à Chtifred de se chauffer.
Je sors.
|
|
Sujet : Océanic Régate Nouveau | De XYZ du 56 Le 23-10-2012 à 19:21 sta |
|
C'est ça l'expérience: une suite d'erreurs.
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 19:27 sta |
|
Le cable blindé est en court jus total, avec la "EBF80 enlevé".
Et d'ailleurs ce cable arrive a la patte 2 de la EBF80.
Non toujours pas de son a la patte 2 de la EBF80, "EF80 et EM34 enlevés".
PS: Où puis-je trouver du cable blindée pour 20cm, c'est mon premier poste j'ai pas de stock ![:o(](s16.gif)
Merci
|
|
Sujet : Océanic Régate Nouveau | De Lebon Le 23-10-2012 à 19:32 sta |
|
Bonsoir,
Sur le schéma des OCEANIC " Pilote " et " Magellan", la disposition est : ECH81 - EBF80 - EF80 EL84.
EF80 = préampli BF et bien sûr EL84 finale BF.
| |
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 19:40 sta |
|
Puisqu'il est en court-jus, il faut pour l'instant retirer ce câble blindé avant de mettre le doigt sur la patte 2 de la EBF80 (EF80 et EM34 enlevés de leur support).
![[:Hi:]](s12.gif)
PS: Cà m'inquiète s'il y a un câble blindé sur le support de l'EM34; normalement quand on trouve çà c'est parcequ'une partie de l'EM34 est utilisée comme tube préampli BF, mais dans ce cas il y a un tube de moins sur le châssis.
|
|
Sujet : Océanic Régate Nouveau | De Lebon Le 23-10-2012 à 19:44 sta |
|
Re :
1) Apparemment il y UN seul condensateur de filtrage de la HT, celui marqué « 13 » sur la photo et qui serait un « 2 x 22 µF » 450V. Si le condo est un « 2 x 22 µF », il devrait avoir en principe trois broches : DEUX broches pour la HT et une broche pour la masse. Or en examinant son câblage, on constate qu’il n’y a que DEUX fils qui y sont connectés :
** Celui venant de la sortie HT redressée de la valve EZ80 ( broche 3 )
** Celui relié à la masse commune.
Question : où est le second fil HT qui normalement devrait être connecté à la bobine d’excitation ?
A moins que la seconde moitié du condo ait été supprimée !!!
2) En espérant pour le Chti que l’inversion des lampes EBF80 et EF80 ait été sans conséquences néfastes et si le poste est doté d’une prise « PU », mettre le commutateur PU sur PU et toucher le point chaud de cette prise avec un tournevis ou un bout de fil. Si la partie BF est toujours OK on doit entendre un bruit.
| |
|
Sujet : Océanic Régate Nouveau | De Lebon Le 23-10-2012 à 19:46 sta |
|
| |
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 19:54 sta |
|
Oui, stop!
J'ai regardé les schémas, si le régate est le même que Magellan et pilote, il faut remettre les tubes EBF80 et EF80 comme ils étaient au départ.
C'est une disposition particulière mais les schémas sont là.
Le problème venait peut-être de ce câble blindé en court-jus.
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 20:01 sta |
|
"Totolagalène"
Le cable blindé arrive a la patte 2 de la EBF80 et non la EM34.
---------------
"Lebon"
Pour le condos, voir la photo du 23-10-2012 à 18:27 , il a été changé par 2 de 22µf 450v
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 20:20 sta |
|
"Lebon"
Mettre le commutateur PU sur PU et toucher le point chaud.
Que veut dire le point chaud ??
J'ai testé les 2 sorties a l'arrière avec un bou de fil et j'entend rien du tout. "touche PU enfoncé" !!
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 21:04 sta |
|
Après cette sombre histoire d'emplacement des tubes EBF80 et EF80, je te propose de vérifier que leur emplacement initial (c'est à dire EBF80 près de ECH81) était le bon (oui
Lebon!).
Regarde les pattes 7 et 8 du support où se trouvait la EBF80 au départ, et dis nous si la patte 7 ou la patte 8 (ou les 2) va sur un plot du 2ème TR MF (= 2ème "gamelle" cylindrique en alu, partant côté CV).
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De Lebon Le 23-10-2012 à 21:21 sta |
|
En t'inspirant du schéma joint, effectues les mesures indiquées et notes les :
Points violets = HT ( tension alternative : AC volts )
Points rouges = HT ( tensions continues : DC volts )
Points verts = BF ( en touchant cela doit faire un bruit ).
NB : Point chaud PU = point non relié à la masse.
Totolagalène : <<< était le bon (oui Lebon!) >>> : heureusement qu'il y a un "L" majuscule....
Bonne soirée !!!
| |
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 23-10-2012 à 21:57 sta |
|
Oui j'ai remis les lampes dans le bon sens comme la photo du 23-10-2012 à 17:51
Les pattes 7 et 8 sont soudées ensemble et vont a la 1ère gamelle cylindrique alu qui est placé entre la EBF80 et la EF80 et non celle coté CV.
Fred ![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 22:07 sta |
|
C'est bon, c'est bien "(= 2ème "gamelle" cylindrique en alu, partant côté CV)."
Quel con je fais; j'aurais dû commencer par çà au lieu de me faire bêtement piéger par cette dispostion pas courante (une penthode EF80 en préampli BF et pour attaquer une EL84 en plus!)
Maintenant on reprend les essais pour faire marcher la partie ampli BF.
Il faut retirer le fil blindé et le remplacer provisoirement par un fil ordinaire, puis toucher du doigt la patte 2 de la EF80.
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 23-10-2012 à 22:17 sta |
|
Et n'oublie pas de mettre le potentiomètre de volume à fond...
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 24-10-2012 à 12:05 sta |
|
bonjours a tous ![[:Hi:]](s12.gif)
Alors voila, je vient de changer le cable blindé par un petit cable d'antenne de CB avec lame et la tresse a la masse et la:
Yess ya du mieux, quand je touche la patte 2 de la EF80 ya un ronflement du tonnerre, et quand je baisse le volume le ronflement baisse aussi.
Par contre sans mettre le doigt sur la patte 2 quand je tourne le potentiomètre des stations ça craque, je pense que le CV qui est un peu salle, pourtant je l'ai nettoyé et les lames ne se touche pas !!
Je n'ai toujours pas de son du genre chuuuuuu ??
Chtifred ![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 24-10-2012 à 12:12 sta |
|
CV --------------->
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 24-10-2012 à 12:20 sta |
|
Pour faire les essais, la terre doit etes raccorder ou pas ?? Je ne pense pas ![[:??:]](s11.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De bthiry Le 24-10-2012 à 12:32 sta |
|
Le CV a l'air d'être encore couvert de crasses, de restes de rouile venant d'autres éléments.
il faut encore le nettoyer ! ensuite, les connexions au CV déssoudées, vérifier à l'ohmmetre qu'il n'y a pas de court-circuit (contact entre lames), vérifiez aussi le bon contact de masse qui se fait en général via un balai frotteur sur l'axe.
Benoît
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 24-10-2012 à 13:30 sta |
|
Comment nettoyer entre les lames, au karcher ?? ![[:ouin:]](s10.gif)
Effectivement ya une cosse qui est a la masse, quand je tourne le bouton mon controleur sonne.
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 24-10-2012 à 13:38 sta |
|
bonjour a tous![[:Hi:]](s12.gif)
le CV est crado il faut le nettoyer tu peut le démonte
tu repère les connections avant et tu le trempe quelque heure
dans du produit dégraissant puis tu rince et bien bien bien bien laisser sécher
et tu mes une goutte d'huile dans l'espace ou il y a les billes
tu peut aussi lui faire subir la chaise électrique pour être sur
que rien est resté dans les lames manipulation avec précautions
|
|
Sujet : Océanic Régate Nouveau | De jean marc Le 24-10-2012 à 13:42 sta |
|
Bonjour,
Pour le nettoyage du CV, je l'ai fait il n'y a pas longtemps sur un poste Schneider, voir ici
A+ ![[:Hi:]](s12.gif)
Jean-Marc
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 24-10-2012 à 13:56 sta |
|
Pour le CV j'ai trouvé, c'etait le 1er balai frotteur que j'ai redressé. ![:-p](s6.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De omale 13 Le 24-10-2012 à 14:05 sta |
|
Re
il y a quand même des petite m....e entre les lames
cela cause des parasite quand tu tourne le CV
ta vu le CV de Jean-Marc il est nickel ,
bonne continuation pour ta restauration
a+ omale 13
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 24-10-2012 à 14:24 sta |
|
Bonjour.
Par ailleurs, il est possible que la EBF80 ait été flinguéé (les plaques des diodes ont
pris un coup de HT en mettant le tube à la place de la EF80).
As tu une diode au germanium?
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 24-10-2012 à 14:54 sta |
|
Bonjour.

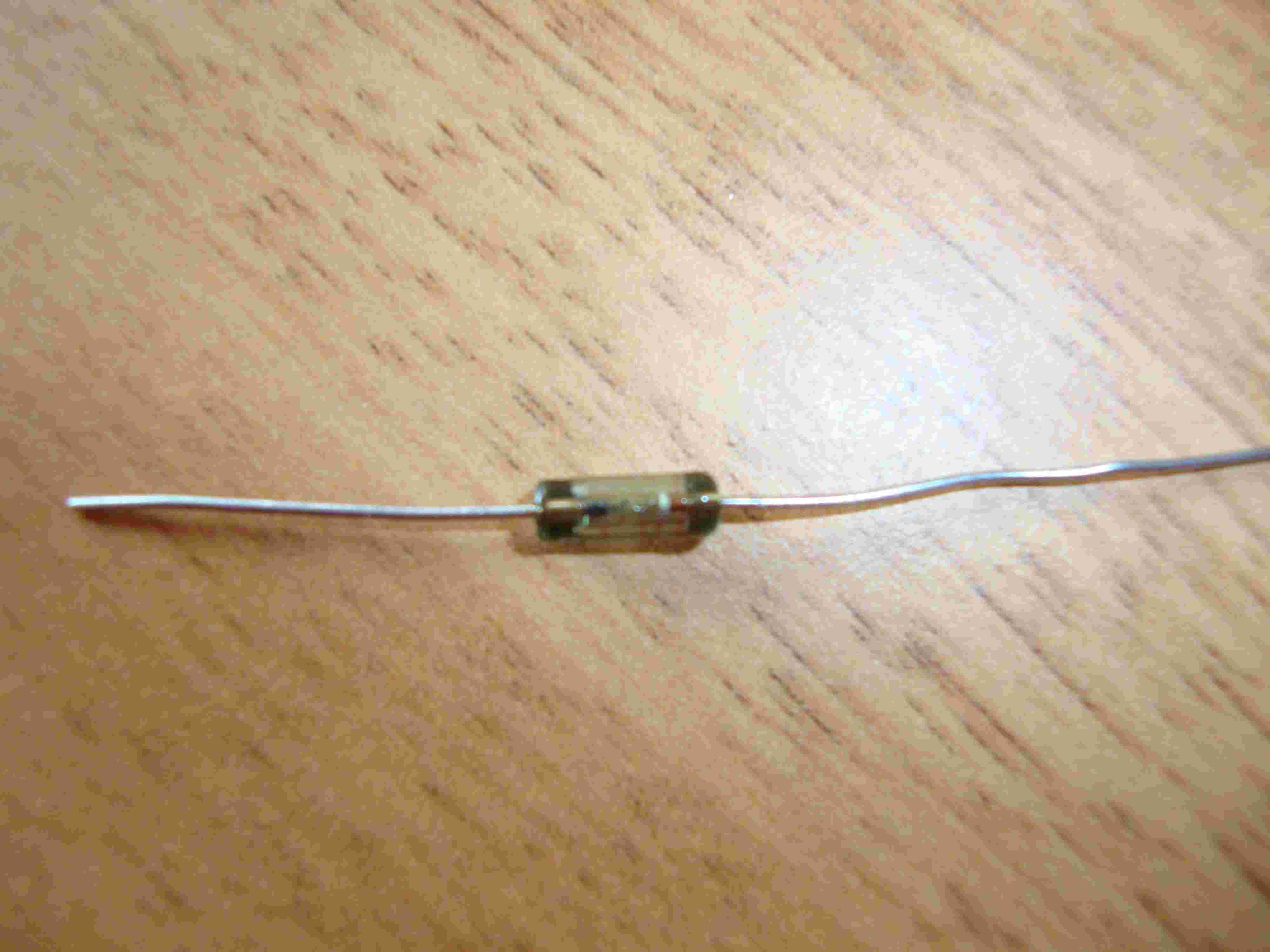

Oui j'en né, mes quelle référence ?? ------------>
![[:Hi:]](s12.gif)
| |
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 24-10-2012 à 17:56 sta |
|
Alors voila le poste fonctionne ![8-()](s9.gif)
J'avais mis un bou de fil de 50cm isolé (dénudé au extrémité) pour l'antenne et la j'entendais un trés trés trés petit "chuuu" au HP.
Et en mettant mon doigt sur le bou de fil dénudé j'entendais plus fort le "chuuu" et donc je me suis dit, je vais raccorder la terre aussi (le sont était encore plus fort).
Pour les testes le bou de fil a toujours été mis !!!
La panne devais etre le cable blindé je pense.
Donc maintenant comment faire pour avoir une bonne antenne car je né pas beaucoup de stations.
C'est normal que sur la moitié de la bande PO ça fait un son crillard ??
![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 24-10-2012 à 19:11 sta |
|
|
|
Sujet : Océanic Régate Nouveau | De Phil Le 24-10-2012 à 19:34 sta |
|
Bonsoir,
selon moi, il ne faut pas hésiter sur la longueur du fil d'antenne, 50 cm ça me paraît trop peu alors qu'une dizaine de mètres c'est mieux.
|
|
Sujet : Océanic Régate Nouveau | De Totolagalène Le 24-10-2012 à 21:04 sta |
|
Bonsoir.
Il n'y a pas de cadre/antenne dans ton poste; dans ce cas il faut brancher comme antenne un bout de fil de plus que 50 cms, souvent une prise de terre dans la borne antenne fonctionne assez bien; fais l'essai.
Pour la diode au germanium, n'importe quelle référence convient pour autant que tu saches reconnaître le côté cathode du côté anode (il y a un repère à l'une des extrémités qui correspond à la cathode).
Pour savoir si la EBF80 n'est pas malade sur le plan de la détection; tu branches sa cathode sur la cathode de la EBF80, soit la patte 3 (tu laisses le tube en place) et l'anode sur les 2
plaques des diodes de la EBF80(= les 2 pattes 7 et reliées ensemble). Puis tu compares, sur une station quelconque, si çà marche plus fort.
![[:Hi:]](s12.gif)
PS: Pour la diode,tu n'es pas obligé de la souder (sinon fais gaffe çà n'aime pas la chaleur), juste en la tenant à la main et faire contact.
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 24-10-2012 à 21:52 sta |
|
OK merci a tous, je doit partir au bal du lit on dort.
Demain j'essaierai de planter le géranium <<< EUH NON !!!>>> de brancher le germanium ![[:ouin:]](s10.gif)
BYE BYE et "in bonne nuit a tartous"
Chtifred ![;-)](s5.gif)
|
|
Sujet : Océanic Régate Nouveau | De chtifred 62 Le 25-10-2012 à 12:03 sta |
|
Bonjour a tous ![[:Hi:]](s12.gif)
Comment vous faites pour néttoyer un potentiomètre de volume "a l'intérieur" ??
Le mien craque beaucoup
Pouvez vous me mettre une photo d'une antenne que vous avez fabriqué ?? car un bou de fil reste basique et comment la positionner ??
La EL84 chauffe assez fort, c'est normal ??
Merci pour vos réponses ![;-)](s5.gif)
Fred
|
|
Sujet : Océanic Régate Nouveau | De jean marc Le 25-10-2012 à 12:07 sta |
|
Bonjour,
Pour l'EL84 qui chauffe, c'est normal (j'ai posé la question il y a peu ).
Pour le potentiomètre, du produit special contact dans les interstices, actionner plusieurs fois et ça devrait supprimer les craquements.
A+ ![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De XYZ du 56 Le 25-10-2012 à 12:28 sta |
|
EL84 qui chauffe: yes, le chauffage filament d'abord: 6,3v 0,76A = 4,8W. + l'agitation thermo-ionique en fonction (qui est variable en fonction de la modul.) = bonjour les ours polaires: z'ont chauds!!!
Comme dit mon épouse: quand tu t'agites, toi aussi, ton émission thermo-ionique est conséquente!
Je sors. ![[:Hi:]](s12.gif)
|
|
Sujet : Océanic Régate Nouveau | De XYZ du 56 Le 25-10-2012 à 12:30 sta |
|
en fonction = en fonctionnement.
|
|
Sujet : Océanic Régate Nouveau | De crilemans Le 25-10-2012 à 13:00 sta |
|
Pour restaurer un potar, voici un petit tuto que j'ai déjà envoyé à notre Webmestre (que
je salue au passage), mais je ne l'ai jamais vu dans les archives.
http://mbf.me/IP3xb
(encore pas réussi à faire un lien direct)
crilemans
|
|
Sujet : Océanic Régate Nouveau | De Guy F6CTP Le 25-10-2012 à 13:56 sta |
|
|
|
Sujet : Océanic Régate Nouveau | De crilemans Le 25-10-2012 à 15:07 sta |
|
Merci Guy.
En général j'y arrive une fois sur deux. Aujourd'hui c''était un jour sans.
A+
crilemans
|
|
|
