| Sujet : encore un inconnu Nouveau | De pierre.ch Le 12-11-2012 à 23:25 cms |
|  |
Bonjour,

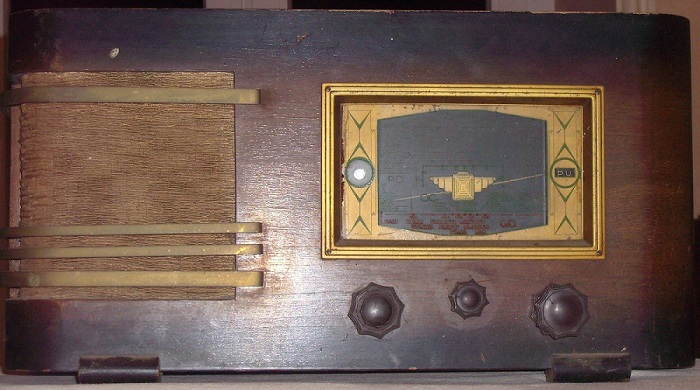

J'ai acheté dans un vide grenier ce poste inconnu équipé de ECH42(pas d'origine) 6K7, 6H6, 6Q7, 6F6, EZ80(pas d'origine non plus évidemment) et un OM.
Sur le chassis il est gravé MK78. La marque Mikrofona identifie ses postes ainsi en MKxxx. Mais, dans le GL, je n'ai pas trouvé de postes de cette marque qui lui ressemblent.
Alors si quelqu'un a une petite idée sur la marque et le modèle.
Merci pae avance.
Pierre
| |
| |
|
| Sujet : encore un inconnu Nouveau | De Filoch+ Le 12-11-2012 à 23:59 sta |
|
Poste d'un style originale
Encore un "extra terrestre" ![[:??:]](s11.gif) comme mon UFO...mais ça marche toujours ,les pannes(avec ces séries de lampes) si il y en a ,sont simple a dépanner! bon courage.
Filoch......
|
|
| Sujet : encore un inconnu Nouveau | De Florian . L Le 13-11-2012 à 01:22 sta |
|
Bonjour,
@Pierre.ch
Ah! là on va pouvoir discuter!
J'ai un poste qui est la copie conforme du votre (à quelque choses près) ...
Je vous donne quelques caractéristiques du mien, si ça peut vous aider ...
Lampes: 5Y3 / 6F6 / 6K7 / 6Q7 / 6E8 (ou 6A8 je ne sait plus) / EM4
Année: 1937 - 1938
Eclairage: 3 lampes de cadran 6.3V 0.3A (j'ai mit des 0.05A, ça soulage un peu le transfo)
Le mien a également été bidouillé, il manquait le TRS et le HP, le transfo d'alim à été remplacé par un transfo de poste des années 50 ...
Marque: inconnue jusqu’à maintenant, merci à vous
Modèle: Inconnu comme le votre

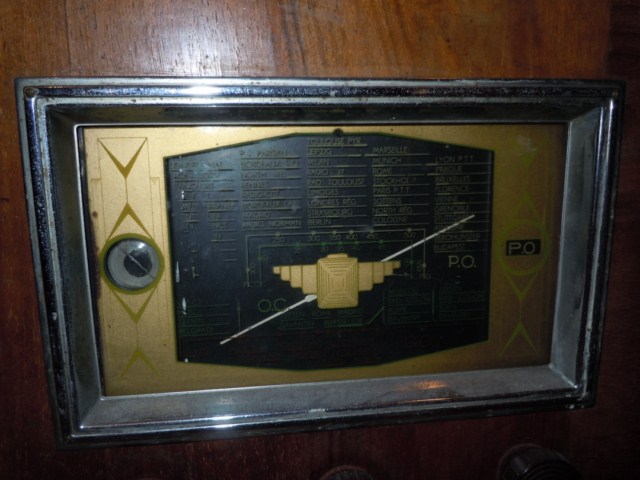

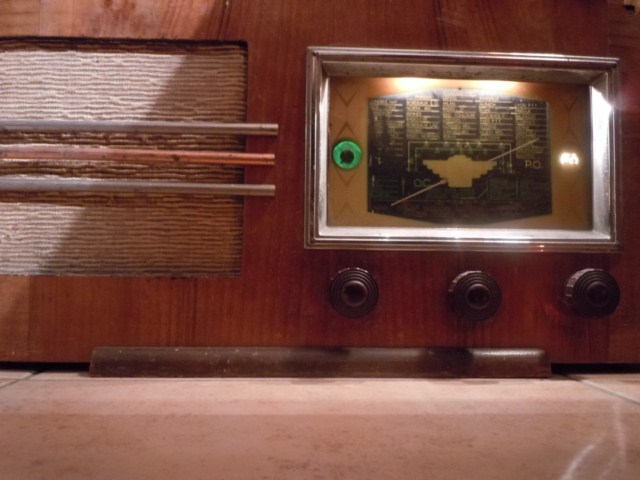

Je vous joint des photos du mien pour faire la comparaison
Bonne restauration
Flo![[:Hi:]](s12.gif)
| |
|
| Sujet : encore un inconnu Nouveau | De Florian . L Le 13-11-2012 à 01:35 sta |
|

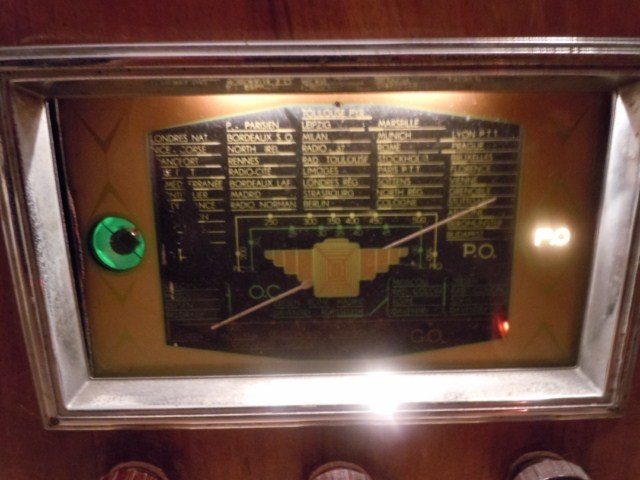

Voici deux autres photos ...
Ceci dit, en regardant bien vos photos, le votre à l'air plus ancien (prise HP, oeuil magique octal [probablement un 6AF7G] ...)
Flo
| |
|
| Sujet : encore un inconnu Nouveau | De HLJ Le 13-11-2012 à 21:24 sta |
|
Bonsoir,
La ressemblance des cadrans n'est pas étonnante, les différents fabricants les proposaient en pièces détachées à tous les constructeurs artisanaux.
De ce fait le même cadran à pu être utilisé par un constructeur artisanal de Lyon ou de Lille et ceci avec une ébénisterie différente.
Voir les catalogues du "Pigeon Voyageur" par exemple, tout au long des années 30.
Meilleures salutation.
HLJ
|
|
| Sujet : encore un inconnu Nouveau | De pierre.ch Le 13-11-2012 à 21:47 cms |
| |
Bonsoir,
Merci Florian, c'est vrai que le votre a un sacré air de famille avec le mien.

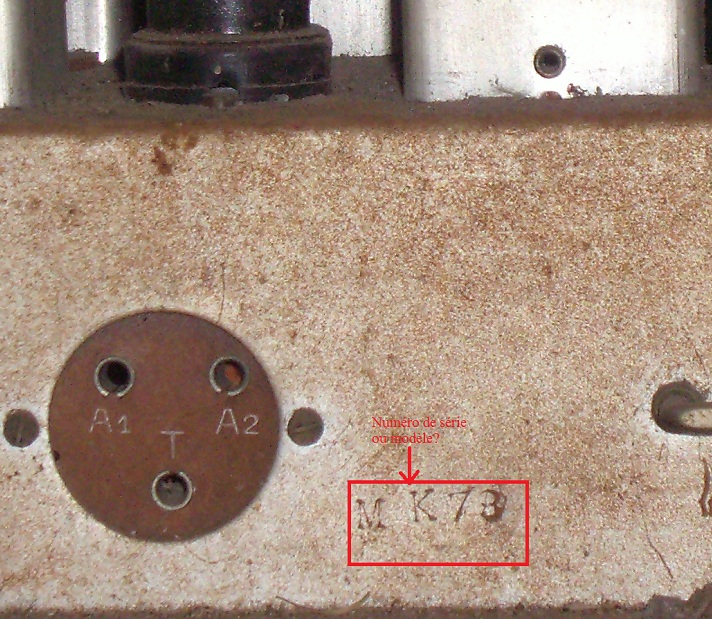

Le votre a-t'il une "référence" (numéro de série ou référence du modèle?) gravée sur le chassis comme le mien. Voir la photo ci jointe.
Pierre
| |
| |
|
| Sujet : encore un inconnu Nouveau | De slouptoouut Le 13-11-2012 à 21:51 sta |
|
Souvent, le cadran, son support et son démultiplicateur, et le CV que ce mécanisme entraine ...étais un sous ensemble de pièces fourni complet , a monter par l'utilisateur (les différentes pièces étant faites pour aller ensemble ) et le dit cadran porte fréquemment une marque de CV (souvent confondue avec la marque du poste par les amateurs, trouvant un poste "no-name" monté par un artisan, mais dont le cadran comporte une marque ...laquelle est quasiment toujours celle du CV !)
On trouvais aussi des "ensembles constructeurs" complets, avec cadran, démulti, CV, potars, supports de lampes, bloc de bobinages , transfos, et tous les composants ...voire même le chassis pré-perçé (bref, c'est ce qu'on appelle de nos jours un kit )
Il restais alors a monter toutes les pièces et souder les composants, puis a installer le tout dans une caisse en bois de son choix a usiner soi même (de sorte que, souvent, c'étais le même schéma, les mêmes composants, le même cadran, les différences résidais dans les formes et dimensions de l'ébénisterie et dans quelques détails "cosmétiques" dont le soin dépendais de l'habiletée de l'artisan ...)
sloup
|
|
| Sujet : encore un inconnu Nouveau | De pierre.ch Le 13-11-2012 à 22:02 cms |
| |
C'est vrai HLJ merci de nous le rappeler . Souvent mème l'équipement en tubes était le mème ou trés similaire chez différents artisans. D'où ma question sur le marquage figurant sur le chassis: recherche d'autres similitudes sur les deux postes.
¨Pierre
| |
|
|
| Sujet : encore un inconnu Nouveau | De HLJ Le 13-11-2012 à 22:16 sta |
|
Encore, ils avait aussi des ébénisteries standardisée proposée par des spécilaistes du meuble du faubourg St. Antoine à Paris.
Pour se plonger et voir l'ampleur de ce marché des pièces détachées, blocs de bobinages, CV avec cadrans, châssis précâbles ou nuds, ensembles proposés en kit, etc.. rien de mieux que de consulter les pages de pub de "toute la radio", TSF pour Tous", "radio constructeur dépanneur", "Systeme D", etc... des années 30 à 60.
Salutations.
HLJ
|
|
| Sujet : encore un inconnu Nouveau | De Florian . L Le 13-11-2012 à 22:44 sta |
|
Bonsoir,
"Le votre a-t'il une référence (numéro de série ou référence du modèle?) gravée sur le châssis comme le mien"
Sur le mien, il est inscrit le numéro 02252 à l'arrière du châssis.
Vu que le motif du cadran est le même que sur le votre, je pensait à une marque précise ...
Bonne restauration
Flo
|
|
|
