| Sujet : 1 sur 9 Nouveau | De ilex Le 30-12-2012 à 16:44 sta |
|
Bonjour,
Comment calculeur un balun de type 1 sur 9 (ou 1/9), pour une antenne, avec le type de balun.
Merci.
Ilex.
|
|
| Sujet : 1 sur 9 Nouveau | De omale 13 Le 30-12-2012 à 17:20 sta |
|
|
|
| Sujet : 1 sur 9 Nouveau | De bozec Le 30-12-2012 à 17:25 sta |
|
Bonjour,
Sur ce site voirlà
Bozec
|
|
| Sujet : 1 sur 9 Nouveau | De Marcel Bourguinet Le 30-12-2012 à 17:30 sta |
|
Bonsoir,
Un Balun 1/9 c'est pour un long fil, c'est à mon avis une mauvaise idée!
Google est plein de ressource:Voici
|
|
| Sujet : 1 sur 9 Nouveau | De ilex Le 31-12-2012 à 08:34 sta |
|
Salut,
Pourquoi le 1/9 est-il une mauvaise idée pour un long fil, si on a pas trop la place de mettre un doublet, comment fait t-on.
On va me dire qu'il reste l'antenne verticale genre CP-6......
A votre avis.....
Ilex.
|
|
| Sujet : 1 sur 9 Nouveau | De jeanmarie Le 31-12-2012 à 11:25 cms |
|  |
attention, le T200, dont tout le monde parle quand il s'agit de faire des baluns, ne monte pas à 30 MHz... il s'arrête vers 20 sauf erreur. Mais je pense qu'avec un long fil il est aussi tout à fait possible de l'utiliser sans balun et avec une boîte d'accord très simple à réaliser.
| |
|
|
| Sujet : 1 sur 9 Nouveau | De bozec Le 31-12-2012 à 11:49 sta |
|
RE
Dans le tableau de chez AMIDON le Tore T-200/2 couleur rouge est donné de 2 à 30 Mhz et le tore T-200/6 couleur jaune de 10 à 50 Mhz
Bozec
|
|
| Sujet : 1 sur 9 Nouveau | De bozec Le 31-12-2012 à 11:56 sta |
|
re
Chez Micrometal même valeur pour le T200-2 1 à 30 MHZ couleur rouge
Cordialement
Bozec
|
|
| Sujet : 1 sur 9 Nouveau | De jeanmarie Le 31-12-2012 à 12:26 sta |
|
oui mais c'est vraiiiiiiiiiiiiiiiii!!!!!!!!
|
|
| Sujet : 1 sur 9 Nouveau | De jeanmarie Le 31-12-2012 à 12:48 cms |
| |
erreur de frappe de ma part....
il faut lire: oui mais c'est PAS vrai....
| |
|
|
| Sujet : 1 sur 9 Nouveau | De ilex Le 31-12-2012 à 13:59 sta |
|
Salut JeanMarie,
Alors un long fil (+/- 10Mètres)....... pas de balun...... et une boite d'accord........ d'accord, pas d'accord (pour le tout....., faut qu'au TX ça fasse 50 ohms.
Pour la boite d'accord : tu as un plan, un modèle..... y en a tellement !!!!
Merci.
Ilex.
|
|
| Sujet : 1 sur 9 Nouveau | De jeanmarie Le 31-12-2012 à 15:16 sta |
|

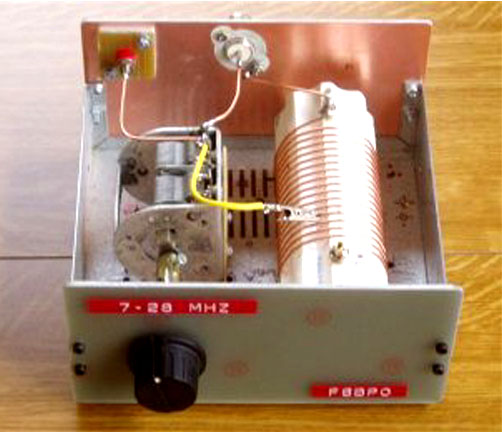

Le CV de 2x450 pF provient d'un ancien récepteur à lampe et la self de 16 spires de fil nu de 1,5 mm est bobinée sur un mandrin en céramique.
| |
|
| Sujet : 1 sur 9 Nouveau | De ilex Le 31-12-2012 à 15:38 sta |
|
Merci JeanMarie,
Et ça tiens........... les 100 watts........... sans accrochage.........
Ilex?
|
|
| Sujet : 1 sur 9 Nouveau | De ilex Le 31-12-2012 à 15:38 sta |
|
Merci JeanMarie,
Et ça tiens........... les 100 watts........... sans accrochage.........
Ilex?
|
|
| Sujet : 1 sur 9 Nouveau | De Jacques Flamand Le 31-12-2012 à 16:46 sta |
|
Bonsoir,
Contrairement à une idée très répandue, la qualité "2 -(rouge-)" des tores amidon ne convient pas pour réaliser des baluns ou des transfos HF !!!
L'indication de 2 à 30 MHz pour la plage d'utilisation mentionnée dans certaines documentations concerne l'utilisation dans des circuits "selfiques" comme les circuits accordés ou les selfs de coupleurs (T200/2). Le "Ui" de la qualité "2" est trop faible pour la réalisation correcte de transfos HF.
Il ne faut pas oublier que l'impédance propre de la self du balun, coté 50 Ohms (Tx), doit être de 5 à 10 fois sont impédance de charge donc de 250 à 500 Ohms. Cette impédance propre du bobinage varie en fonction de la fréquence. C'est un peu réaliser un transfo 110 V~ qui sera branché sur le 230 V~ que d'utiliser la qualité "2" pour un transfo HF.
Pour les baluns, il faut privilégier la qualité 43 ou 61 qui ont un Ui plus élevé. donc par exemple des FT140-43 ou FT140-61.
Il est à noter que les baluns à air fonctionnement également..!! et c'est peu coûteux..
De très bons résultats sont obtenus avec les tores Philps-MBLE de qualité 4C6 ou 4C65 (Ui de 125), avec une plage d'utilisation pouvant aller de 2 à 50 MHz.
Une antenne est considérée comme long fil lorsque sa longueur est supérieure à 3 X la longueur d'onde.
Une antenne de 10m de fil est donc une antenne long fil pour le ~100 MHz et plus.
Ne pas oublier une bonne terre HF ou "contrepoids".
Bonne fin d'année et bonne année 2013 et qu'elle soit remplie d'expériences et de montages intéressants.
Jacques
|
|
| Sujet : 1 sur 9 Nouveau | De Guy F6CTP Le 31-12-2012 à 18:22 sta |
|
Bonsoir,
ILEX ça sert a quoi de te passer le dossier d'une boite d'accord qui a fait ses preuves qui van de 3 à 30 MHZ pour n'importe quel type d'antenne et te casser la tête avec tes baluns.
En passant merci du petit envoi.
Amitiés
Guy.
L'Ami Jacques a tout dit pour les baluns bonnes fêtes aussi
|
|
| Sujet : 1 sur 9 Nouveau | De Lebon Le 01-01-2013 à 11:42 sta |
|
| |
|
| Sujet : 1 sur 9 Nouveau | De f6cer Le 03-01-2013 à 14:10 sta |
|
Bonjour
facile : le calcul d'un transfo classique : rapport d'impédances = carré du rapport de tranformation et n'oubliez pas:
1)un "balougne" est en fait un symétriseur et rien d'autre
2) Jacques Flamand a totalement raison , un transformateur large bande nécessite une ferrite à perméabilité élevée et pas du tout le fameux T200-2 dont tout le monde vante les propriétés sans avoir jamais fait aucune mesure valable
3) une boite d'accord en "T" est très facile à réaliser et permet de transformer n'importe quelle impédance en n'importe quelle autre
http://www.qsl.net/f6fer/download/
|
|
| Sujet : 1 sur 9 Nouveau | De jeanmarie Le 03-01-2013 à 22:59 cms |
| |
|
|
