| Sujet : resistance sur ubl1 Nouveau | De christian Le 17-01-2013 à 07:49 sta |
|
bonjour a tous et meilleurs voeux pour 2013. je restaure un poste philips 625 u.la finale ubl1 comprend une resistance r 40 sur la grille1.le document technique que je possede ne mentionne pas la valeur ni la puissance de cette resistance.qui est absente sur mon poste. d avance, merci de votre aide. christian.
| |
|
| Sujet : resistance sur ubl1 Nouveau | De HLJ Le 17-01-2013 à 08:18 sta |
|
Bonjour,

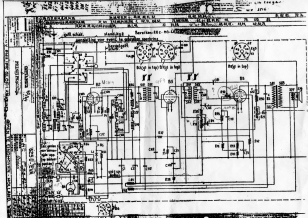

Dans le schéma duPhilips 435A qui utilise la même UBL1, cette résistance (R40) a une valeur de 1000 ohms.
Meilleures salutations.
HLJ
|
|
| Sujet : resistance sur ubl1 Nouveau | De Jean-B Le 17-01-2013 à 08:46 sta |
|
Bonjour,
Une résistance blindée de 1000 Ohms, ça ne courre pas les rues !
Etant en série avec R45 de 100 KO, on peut se demander si elle est vraiment indispensable...
|
|
| Sujet : resistance sur ubl1 Nouveau | De f6cer Le 17-01-2013 à 09:43 sta |
|
Bonjour
c'est la très classique résistance série dans la grille 1 des tubes de puissance pour éviter les accrochages
pour éviter les ronflements, elle est simplement entourée d'un feuillard mis à la masse
|
|
| Sujet : resistance sur ubl1 Nouveau | De Jean-B Le 17-01-2013 à 10:44 sta |
|
Merci, F6CER, je ne connaissais pas ce montage.
Bien noté, ça peut servir.
![[:Hi:]](s12.gif)
|
|
| Sujet : resistance sur ubl1 Nouveau | De Guy F6CTP Le 17-01-2013 à 11:00 sta |
|
Bonjour,
Ce montage est très commun sur les radios utilisant UBL1 CBL1 EBL1. 'j'en ai monté pas mal.
Guy
|
|
| Sujet : resistance sur ubl1 Nouveau | De christian Le 17-01-2013 à 19:42 sta |
|
merci de vos reponses. que signifie exactement, feuillard mis a la masse?dois .je entourer la resistance? cette resistance est logee dans un couvercle, dont j ignore la fonction precise. merci christian.
|
|
| Sujet : resistance sur ubl1 Nouveau | De Totolagalène Le 17-01-2013 à 21:13 sta |
|
Le feuillard c'est le blindage du fil (équivalant de tresse). Cette résistance est en effet placée dans le chapeau du téton du tube ou aussi, si c'est un simple clip qui vient sur le téton, elle est sur une petite plaquette bakélite tout près du clip.
|
|
| Sujet : resistance sur ubl1 Nouveau | De christian Le 25-01-2013 à 15:06 sta |
|
bonjour a tous,j ai continue la restauration du 625u, en suivant vos conseilset, en m inspirant du schema tansmis plus haut. j ai commis une betise de montage au niveau de la self s 74 et s75 monte avec les fusibles z1 z2.
de fait la s 74 a rendu l ame. les valeurs s74 s75, font chacune 5 ohm. puis je les remplacer par des resistances correspondantes? avez vous des solutions a mon probleme? merci cordialement christian.
|
|
| Sujet : resistance sur ubl1 Nouveau | De HLJ Le 25-01-2013 à 21:10 sta |
|
Bonsoir,
Ces selfs peuvent simplement êtes pontées pour le dépannage, elles sont là pour bloquer les parasites en provenance du secteur, du fait de l' alimentation tout courant ou par auto-transfo.
Vous pouvez ensuite les remplacer par un filtre secteur ou des selfs récupérées sur un appareil moderne hors d'usage (PC, TV, hifi, etc...) mais attention à l'isolation du montage, pas de bricolage, vous êtes aux bornes du secteur. ![:o[]](s13.gif)
Meilleures salutations.
HLJ
|
|
| Sujet : resistance sur ubl1 Nouveau | De XYZ du 56 Le 25-01-2013 à 23:25 sta |
|
Edf veut bien vous électrocuter avec son électricité nucléaire, mais vous devez, auparavant, payer vos factures!!!
|
|
| Sujet : resistance sur ubl1 Nouveau | De julienbeta Le 27-01-2013 à 21:09 sta |
|
..... ouarffff et signer une décharge !
il y a tout plein de filtres secteur dans les appareils du commerce .. facile à récupérer
Cordialement
Julien
|
|
|
