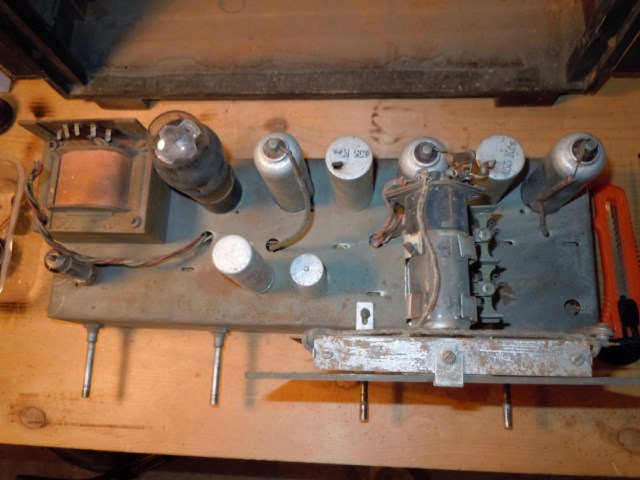

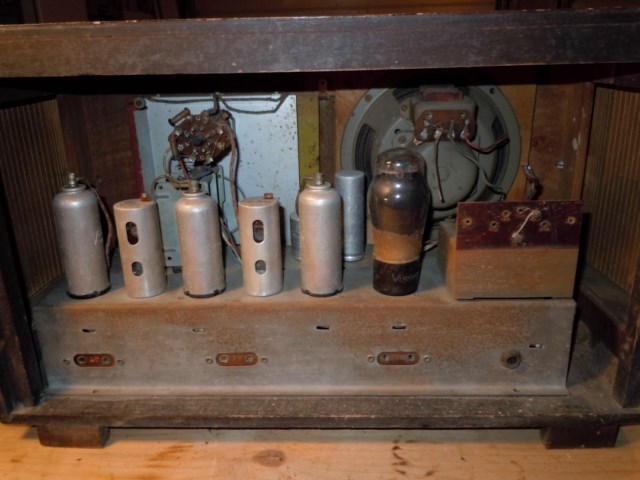

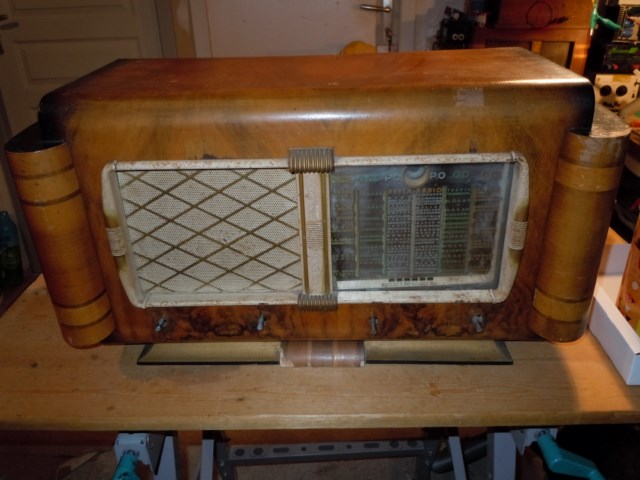

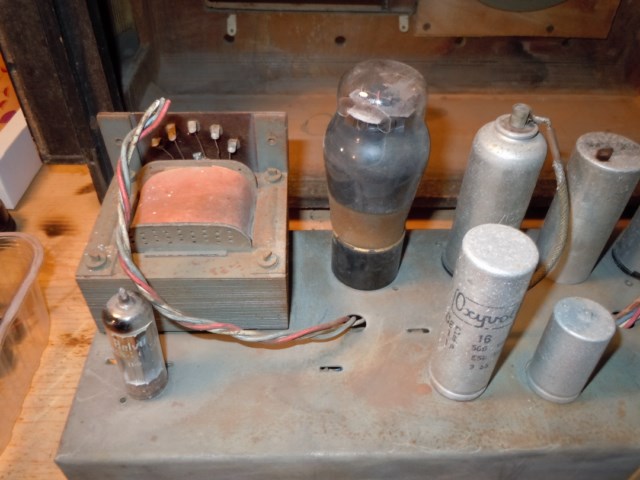

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 23-03-2013 à 21:46 sta Bonsoir à tous, Trouvé pour pas trop cher chez mon broc habituel, mon premier z'oreille! Bon, il n'est pas de toute première fraîcheur, je vous l'accorde mais après un petit nettoyage ... Jeu de lampes très disparate pour un poste des années 1950: 6E8MG / 6M7MG / 6Q7MG / 6M6G / 6X4 / EM34. La corde qui actionne le CV à disparue, les chimiques de filtrage sont d'époque (1955 si j'en croit ce qui est inscrit dessus) et il y a un CC dans la chaîne filament ... Bref, de quoi m'occuper en plus de l'oscillo à réparer ... Le lien de Doctsf ==> http://doctsf.com/grandlivre/fiche.php?ref=27071&variante=1 Flo

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 23-03-2013 à 21:47 sta ...

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 23-03-2013 à 21:52 sta Avec les oreilles çà capte mieux! Pour la ficelle, si çà t'énerve, tu me l'apportes: j'adore!

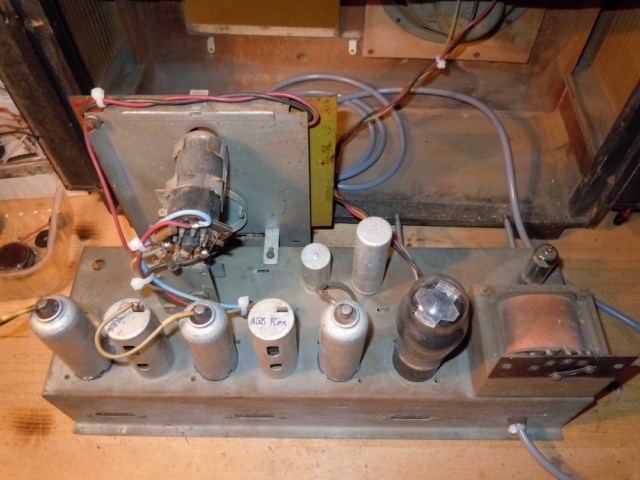

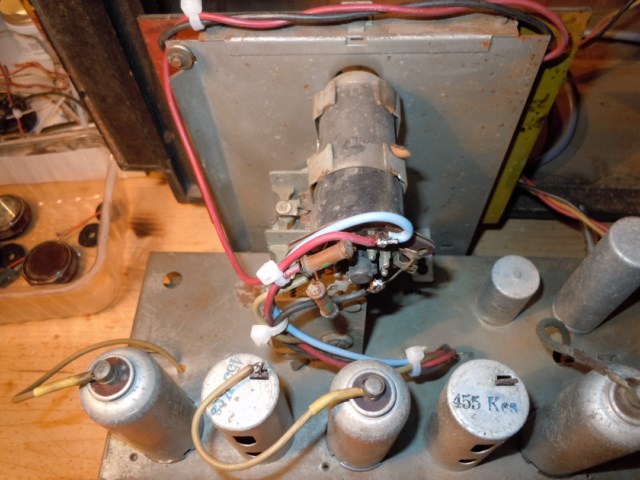

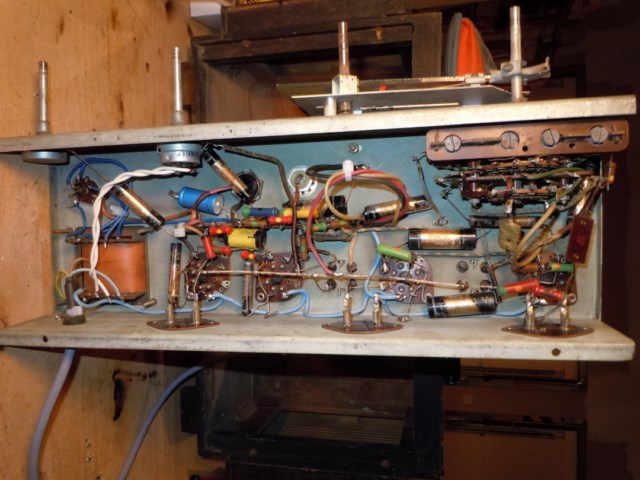

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 23-03-2013 à 21:58 sta C'est vrai que nous avons Toto les bons tuyaux, le spécialiste des cordes d’entraînement ! L'avantage des oreilles: on peut planquer un mini cadre antenne dedans et de chaque côtés ... J'ai coupé le câble d'alim d'époque en caoutchouc naturel, pourri de chez pourri! En comparaison les fils sous gaine de coton résistent mieux au temps ... Flo

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 23-03-2013 à 22:00 sta Si t'as remplacé le câble d'alim, t'as déjà fait un sacré boulot!!!

Sujet : Un Z'oreille! Nouveau De Jacques (webmestre)  Le 24-03-2013 à 06:41 sta Le CC dans la chaine filament est souvent du aux supports des ampoules cadran, à vérifier en premier.

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 24-03-2013 à 16:45 sta Bonjour, Suite au bon conseil de notre Webmaster, j'ai inspecté la filerie des lampes de cadran mais apparemment la panne vient de plus haut (en coupant le fil d'alim qui alimente en 6.3V les loupiotes de cadran et le trèfle cathodique, j'ai toujours un CC à l'ohmmètre au bornes du transfo). Sûrement un fil sous coton pourri en contact avec le châssis ou le filament d'une lampe en CC. Déjà, je sait d'ou ne viens pas la panne (trèfle cathodique, loupiotes de cadran), c'est déjà ça ... Flo

Sujet : Un Z'oreille! Nouveau De murena  Le 24-03-2013 à 17:55 sta C'est une excellente méthodologie de dépannage. Quand on n'arrive pas à savoir d'où vient la panne on y arrive souvent par élimination. Ça marche même dans le software pour trouver les bugs !

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 24-03-2013 à 18:02 sta Bonjour. "j'ai toujours un CC à l'ohmmètre au bornes du transfo)." Sic Moi aussi, je viens de mesurer 0,1 Ohm aux bornes de l'enroulement 6,3 V du transfo... et pourtant tout fonctionne bien. As tu débranché les fils sur ces bornes et regardé au voltmètre si tu as du 6,3 V?

Sujet : Un Z'oreille! Nouveau De murena  Le 24-03-2013 à 18:16 sta Selon les transfos on peut avoir 6v avec seulement quelques tours de fil de cuivre et si l'intensité est élevé le cuivre sera gros donc à l'ohm-mètre y aura pas bézef. (enfin 0,1 c’est vraiment pas assez). Je viens d'en faire un pour une alim pour mon poste batterie. 5v en 19 tours.

Sujet : Un Z'oreille! Nouveau De Michel87  Le 24-03-2013 à 18:25 sta Si il y a un court circuit sur le circuit de chauffage, l'enroulement 6,3 V doit être brûlant.

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 24-03-2013 à 18:57 sta "As tu débranché les fils sur ces bornes et regardé au voltmètre si tu as du 6,3 V?" Je n'ai pas encore branché le poste par contre j'ai relevé la résistance de l'enroulement 6.3V en charge et à vide. En charge: 0.00 Ohms A vide: environ 1.5 Ohm De plus, en alimentant la ligne 6.3V du poste avec une alimentation stabilisée réglée sur 6V, le voltmètre de l'alim pars complètement sur 0V dès que je balance le jus dans la chaîne filament ... Donc il y a bel et bien un CC quelquepart

Sujet : Un Z'oreille! Nouveau De slouptoouut  Le 24-03-2013 à 19:01 sta bonjour, trouver 0,1 ohms aux borne d'une ligne de chauffage 6,3V NON DECONNECTE est tout a fait vraisemblable : on mesure en effet un enroulement de quelques dizaines de tour (quelques dixièmes d'ohms ) lui même en parrallèle sur des filaments froids (a froid il font a peine 1/10 eme de leur valeur a chaud ! ça peut tomber à quelques dixièmes d'ohms ) ou éventuellement d'autres composants (il est rare de trouver d'autres composant sur une ligne de chauffage , mais ça arrive, comme un potar "LOTO" d'équilibrage, ou un groupe de polarisation...ces composants, si il existent, fausseront la mesure ...) le tout , en parallèle, et mesuré avec un multimètre bon marché (plus ou moins faux) peut bien donner une lecture de 0,1 ohms ! (alors qu'il n'y a pas de défaut !) Il faut donc : -dabord débrancher la ligne de chauffage filament suspecte -ensuite faire des mesures de résistance (poste éteint) et de tension de chauffage (poste allummée) cette tension doit être, a vide , d'environ 6,5 à 7V -enfin, rebrancher et ressayer , puis remesurer la tension (on doit trouver 6,3V a peu de choses pres , si on trouve beaucoup moins, et que le transfo devient brulant, arrêter tout, et rechercher le court circuit ...) En générale, effectivement, c'est les lampes de cadran et le fil souple qui les relient, qui est la cause la plus fréquente des court-circuit de chauffage ! de manière générale : pour faire une mesure d'un organe précis sur un circuit électrique, il faut le déconnecter des composants connexes , pour être sur de ne mesurer que lui, et pas autre chose ... sloup

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 24-03-2013 à 19:15 sta Quand tu as branché ton alim sur la ligne 6,3 V du poste, j'espère que tu avais débranché l'enroulement 6,3 V du poste...

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 24-03-2013 à 21:36 sta Je voulais te dire que, si tu alimentes, par une source extérieure, l'enroulement 6.3 V du TR du poste, tu produis aussi la HT et la tension secteur sur leurs enroulements respectifs; c'est comme si tu avais tout simplement branché ton poste normalement sur le secteur (remember le coup du transfo tête-bêche!). Tu comprends alors que si tu as un court-jus il peut aussi bien être sur la ligne HT ou secteur.

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 24-03-2013 à 22:05 sta J'ai bien compris Totolagalène! 1) J'ai bien débranché la ligne de chauffage du transfo 2) La source d'alimentation secondaire réglée à 6V que j'ai utilisée délivre du continu or un transfo fonctionne en alternatif uniquement donc le seul risque aurait été de détruire l'enroulement de chauffage si j'avais laissé connecté la ligne au transfo 3) Malgré avoir refait intégralement le câblage du chauffage des lampes, j'ai toujours un CC Greu! La procédure que je vais essayer d'employer pour débusquer ce vilain défaut: - Je retire toutes les lampes de leurs supports - J'alimente via ma source externe la ligne 6.3V - Je place une par une les lampes jusqu’à trouver la lampe en défaut Flo

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 24-03-2013 à 22:10 sta Ah ben oui, bonne idée! Cà peut aussi être un court-jus dans un tube. Je pensais que tu les avais retirés.

Sujet : Un Z'oreille! Nouveau De Grenouille  Le 24-03-2013 à 22:11 sta Question subsidiaire: êtes vous bien sûr que ça n'est pas l'alim extérieure qui s'effondre ?

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 24-03-2013 à 22:14 sta Why not? Il faut une alim (en continu) capable de fournir quelques centaines de mA.

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 24-03-2013 à 22:17 sta Dis voir grenouille, t'aurais pas envie de me dire pourquoi ma réaction sur l'étage MF ne veut rien savoir? Ou quoi faire pour la déclencher...

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 24-03-2013 à 22:41 sta L'alimentation que j'utilise délivre une tension réglable de 0 à 30V sous 4A, je pense que c'est largement suffisant pour alimenter une chaîne filament. En ce qui concerne l'écroulement de la tension, l'alim est nickel, je l'ai utilisée plusieurs fois sans soucis pour des charges analogues ... Toujours est-il que sans les lampes, pas de CC Flo

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 24-03-2013 à 22:45 sta Alors, quelle lampe t'as value toute cette investigation?

Sujet : Un Z'oreille! Nouveau De Totolagalène  Le 24-03-2013 à 23:00 sta Grenouille ne veut rien dire...

Sujet : Un Z'oreille! Nouveau De bernard tsfallier  Le 24-03-2013 à 23:29 sta Bonsoir. Et un coup d'ohmètre (calibre x 0,1) sur chaque lampe, ça léverait le doute. (une 6Q7 fait 3 Ohms)

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 25-03-2013 à 17:37 sta Bonjour, J'ai trouvé le blème! Apparemment ce serait la 6M6G qui est tellement gourmande au démarrage qu'elle se comporte comme un CC! Le 6.3V chute à 2.5V et remonte peu à peu à mesure que les filaments chauffent ... Moi qui croyait avoir un CC quelque-part ... Bref, au moins les fils électriques sont neuf! Photos ==> Flo

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 25-03-2013 à 17:39 sta Suite et fin pour le moment ...

Sujet : Un Z'oreille! Nouveau De Michel87  Le 25-03-2013 à 18:02 sta Bonjour, " Le 6,3 V remonte peu à peu..." Oui mais au bout de combien de temps?

Sujet : Un Z'oreille! Nouveau De Balast  Le 25-03-2013 à 18:07 sta @Flo: Votre cordon secteur à trois fil est bien vu.

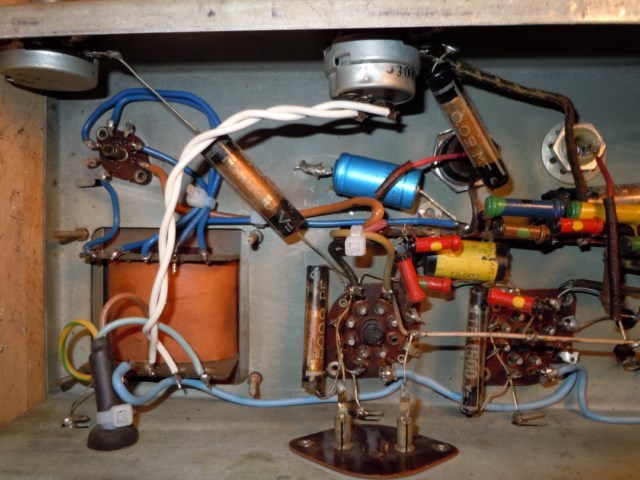

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 25-03-2013 à 18:20 sta @Michel87: La tension remonte doucement à 6.3V le temps que le filament de la 6M6 chauffe, je dirait une dizaine de secondes environ ... @Balast: En effet, j'ai utilisé un cordon trifilaire 3G0.75 pour l'alimentation du poste, ainsi le châssis du poste est reliée à la terre d'office ce qui évite de rester collé en cas de défaut d'isolement du transfo par exemple. Un autre avantage de la mise à la terre du châssis: ça enlève une bonne partie des parasites. Flo

Sujet : Un Z'oreille! Nouveau De Manu  Le 25-03-2013 à 22:23 sta Salut Flo, Tu comptes laisser les capas goudron ? Tu sera tellement plus tranquille en les remplacant... Manu

Sujet : Un Z'oreille! Nouveau De Paul  Le 25-03-2013 à 22:27 sta Oui, tu ferais mieux de changer les capas goudrons, ainsi que le condo de filtrage... Sauf si comme moi tu entreposes tes postes sur ton étagère sans vraiment les utiliser

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 25-03-2013 à 23:06 sta Bonsoir, Pour le moment, j'ai juste remplacé les fils sous coton / caoutchouc naturel. J'attends de pouvoir descendre à Elec Diff pour me ravitailler en condos, je n'ai plus rien en stock ... C'est fou ce que c'est devenu cher maintenant les condensateurs chimiques, 4,65 LE chimique 47µF 350V! Ils se gavent! Flo

Sujet : Un Z'oreille! Nouveau De Paul  Le 25-03-2013 à 23:10 sta Arrange toi pour récupérer des vieilles alims à découpage de PC, de lecteur DVD, de décodeurs TNT,etc... au primaire il y a une belle capa (qui en général est OK) qui peut très bien resservir

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 25-03-2013 à 23:16 sta Dans ma région, je n'arrive rien à récupérer La déchetterie, c'est Fort Knox! Impossible d'essayer de chouraver des LFC naze dans le bac de recyclage ... On dirait (et c'est pas qu'une supposition) que tout à été calculé pour faire ch... celui qui veut réparer des trucs. "La loi de l'emmerdement maximal" en quelque sorte ... Flo

Sujet : Un Z'oreille! Nouveau De omale 13  Le 25-03-2013 à 23:40 sta bonsoir j'ai payer 15 condo 47 µf 450 volt 105° rubicom 16 euros je ne trouve plus l'adresse (je la cherche)

Sujet : Un Z'oreille! Nouveau De omale 13  Le 26-03-2013 à 09:51 sta bonjour hier j'ai fait une erreur 15 condo 22µf 450 = 16 euros 10condo 33µf 450= 15 euros 10 condo 47 µf450 = 16 euros marque rubycon 105° ici

Sujet : Un Z'oreille! Nouveau De Manu  Le 26-03-2013 à 21:18 sta Oh intéressant dis-donc... C'est fiable ? Matériel de bonne qualité ? Manu

Sujet : Un Z'oreille! Nouveau De Guy F6CTP  Le 26-03-2013 à 23:10 sta Rimlok est un très bon fournisseur Guy

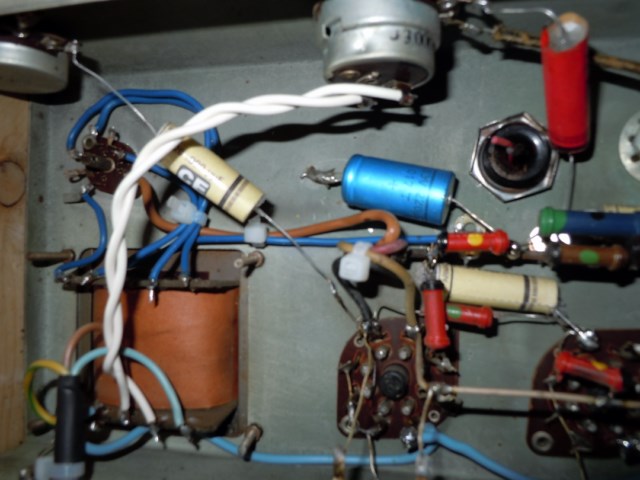

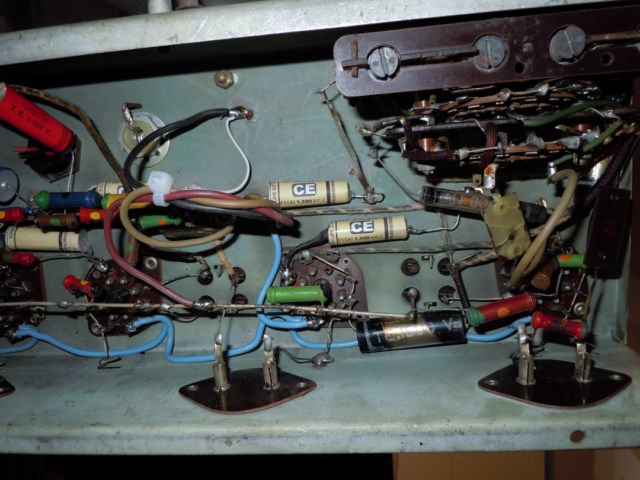

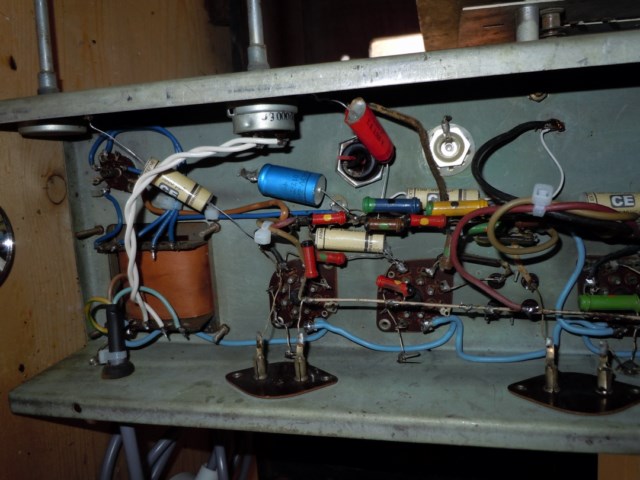

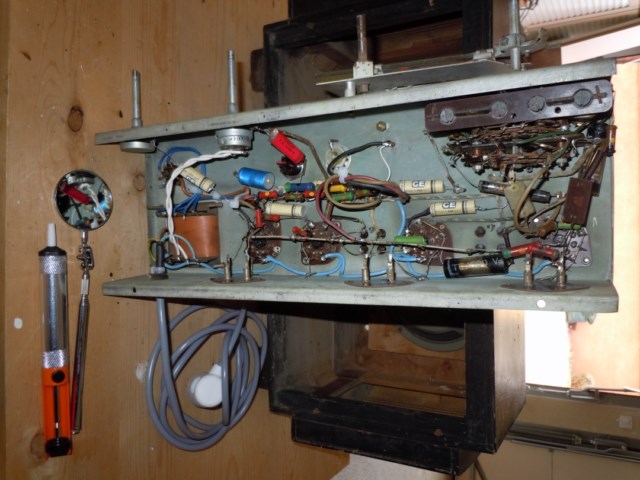

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 27-03-2013 à 18:53 sta Bonsoir, Suite de la restauration ==> Flo

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 27-03-2013 à 18:53 sta fin

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 27-03-2013 à 18:58 sta Il me restera juste les chimiques et quelques papiers/goudrons à remplacer + entrainement du CV et les loupiotes de cadran à remplacer ... Tout un programme ! Merci la récup de LFC naze! Je remercie Omale13 pour le lien utile. Flo

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 08-07-2013 à 23:18 sta Bonsoir, Enfin de retour dans la restauration des TSF! Je me suis lancé dans la restauration de la caisse histoire de chasser mes lacunes en ébénisterie (il faut bien commencer sur un poste pour avoir le coup de main ensuite!) ... Ponçage du vieux vernis à la bonne vieille machine ==> la main + papier de verre! (j'ai essayé à la ponceuse, ça fait de trop gros dégâts snif! ), masquage des légers manques de placage via du brou de noix, puis vernissage (1 ère couche à ce jour). Bon c'est pas top mais bon ... c'est déjà mieux qu'avant ... On verra bien ce que cela donnera demain une fois sec ... Flo

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 09-07-2013 à 22:17 sta Bonsoir, De retour du boulot, ponçage et traitement des oreilles à l'essence de térébenthine (pas les miennes, celles du poste, je vous rassure! ) Teinte des manque comme précédemment, coton tige + brou de noix Y'a plus qu'a vernir ... Flo

Sujet : Un Z'oreille! Nouveau De Florian . L  Le 09-07-2013 à 22:18 sta Les produits miracles! Flo
