Sujet : Barco Nouveau De Jacques (webmestre)  Le 01-04-2013 à 14:36 sta Qui connait les différents chassis TV couleur Barco et leurs références. J'ai pas mal de docs à scanner sur différents modèles mais ces docs ne mentionnent pas le type, notamment: - 1/ TV équipé de 2 chassis basculants, l'un pour la HF-chroma, l'autre avec 2 THT, une pour la déviation et l'autre pour la THT même Avec diode de récup GA5005, tube 90°.. - 2/ TV avec châssis plat vertical et platines enfichables pour chaque fonction. - 3/ idem mais châssis galbé également avec platines enfichables aussi vendu sous la marque Sonneclair. Le 2 et le 3 équipés de tubes 110°, tous bien sûr en PAL/SECAM et 819/625

Sujet : Barco Nouveau De myke1  Le 01-04-2013 à 15:15 sta Bonjour, N'auriez vous pas les plans du barco selectomatic ll comme je l'avait demandé autrefois sur ce forum? http://www.tsf-radio.org/forum/forum.php?show=107075#107344 Par avance merci, Cordialement.

Sujet : Barco Nouveau De Jacques (webmestre)  Le 01-04-2013 à 15:28 sta Ce châssis là, non, je n'ai pas le schéma: à priori 5 lampes PL/EL PY/EY Diode THT GY802 ? Finale verticale ECL/PCL85 Finale Son EL/PCL86 c'est ça ? Tout le reste à transistors.

Sujet : Barco Nouveau De myke1  Le 01-04-2013 à 15:38 sta Re, Non, le son est transistorisé aussi, il y a même un circuit intégré, drôle d'engin! Je ne sait vraiment pas ou chercher pour avoir ces plans. Cordialement.

Sujet : Barco Nouveau De Jacques (webmestre)  Le 01-04-2013 à 16:21 sta Bon, quels sont les tubes alors ?

Sujet : Barco Nouveau De Jacques (webmestre)  Le 01-04-2013 à 18:15 sta Pas de réponse... Les schémas semblent difficiles à trouver, aussi bien en Barco que Cobar. Merci pour le mail reçu entre-temps. J'ai fait la même chose, me geler les r.....s à la recherche de la boîte à archives de la marque. Quelques 2 kG à trier, classer et scanner, mais uniquement du TVC.

Sujet : Barco Nouveau De HLJ  Le 01-04-2013 à 20:46 sta Bonsoir Jacques, - Le premier châssis avec THT à tubes, 90 degrés, est le CT-255 - Le deuxième châssis transistorisé 110 degrés, vertical peut être le CT-26, CT-29 ou CT-31 suivant quelles génération de platines le composent. - Le troisième châssis galbé est le CT-32, qui reprends les mêmes platines que le CT-31 sauf les FI, tuner, décodeurs-RGB, qui sont nouvelles. Si vous avez des photos ou schémas du deuxième châssis je pourrai l'identifier. Meilleures salutations. HLJ

Sujet : Barco Nouveau De Jacques (webmestre)  Le 01-04-2013 à 21:25 sta Merci Henri-Louis, voilà quelques pistes qui devraient permettre de clarifier l'appartenance chaque châssis. Je pense que Thierry Magis doit sans doute aussi posséder quelques infos sur cette marque, à l'époque située à Kortrijk (Courtrai).

Sujet : Barco Nouveau De HLJ  Le 01-04-2013 à 22:20 sta Re-bonsoir Jacques, J'ai travaillé deux ans environ durant la première moitié des années 80 dans un atelier de réparation spécialisé Barco, Saba et Telefunken, dans la banlieue de Lausanne. Je faisais la réparation des platines Barco, ainsi que des TV Telefunken (c'est là que j'ai rencontré notre ami Louis, alias Barney, qui venait apporter des TV Telefunken à réparer) Je n'ai plus de TV complet Barco, j'ai donné un des premiers couleurs le CX-22 à Rémi qui est venu le chercher jusqu'en Suisse, mais j'ai encore des platines diverses pour ces TV, des transfos THT, des tuners, etc. Meilleures Salutations. HLJ

Sujet : Barco Nouveau De myke  Le 01-04-2013 à 23:03 sta Bonsoir Jacques et tout le monde, Désolé pour la réponse tardive, mais je me suis absenté la journée. j'ouvrirai la bête dès que j'aurai un peu de temps pour donner la liste des tubes. Cordialement.

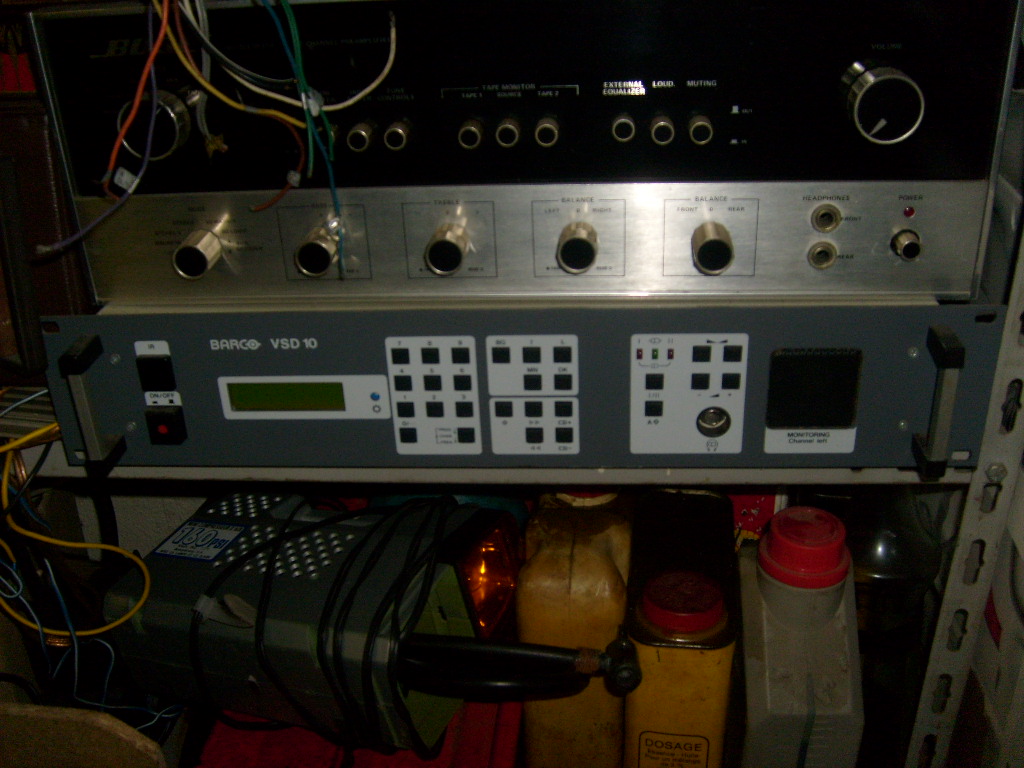

Sujet : Barco Nouveau De wizhard  Le 02-04-2013 à 09:45 sta Bonjour.... J'ai encore 2 tuners de station de tête VSD 10 Barco, dont je n'ai jamais réussi à trouver le schéma. les 2 sont en panne d'alime. étant donné leur utilité actuelle hormis en décoration (discutable) ils prennent plus de place qu'autre chose. J'en ai un autre plus ancien, à tuner semi-mécanique. Si quelqu'un a une idée sur ce qu'on pourrait bien en faire.....à part du lest....; >>>>>>>une des bêtes. Le préampli Bose posé dessus n'a naturellement rien à voir, il est en panne aussi (1 canal en vrac) Bonne journée Daniel.

Sujet : Barco Nouveau De Phil  Le 02-04-2013 à 10:02 sta Bonjour, M'enfin, vous vous répétez Daniel, trop de café le matin peut-être ?

Sujet : Barco Nouveau De Guy F6CTP  Le 02-04-2013 à 10:16 sta Bonjour, Avec la température qu'il fait dans son coin c'est plutôt la Gniole Amitiés Guy

Sujet : Barco Nouveau De Guy F6CTP  Le 02-04-2013 à 10:18 sta Bon , Bon même avec un Mac c'est pareil

Sujet : Barco Nouveau De wizhard  Le 02-04-2013 à 10:21 sta Bonjour Phil.... Problème trop long à décrire, mais ça vient du réseau (Numéricâble) Ils sont toujours aussi performants, et d'après eux leur indice de satisfaction est au plus haut . Tu parles, qu est-ce que ça doit être les autres..... Et quand on s'adresse au service client on tombe sur une Aicha délocalisée qui est là pour encaisser les rafales et ne touche pas une bille !! greu greu ...Daniel.

Sujet : Barco Nouveau De wizhard  Le 02-04-2013 à 10:26 sta Salut aussi Guy.... Dans mon coin l'antigel c'est la mirabelle, l'artisanale est à haut indice d'octane..... Le duc de Lorraine était Polonais, ceci expliquant sans doute cela !!! Hips !! Daniel.

Sujet : Barco Nouveau De Tésèsèfe.56  Le 03-04-2013 à 10:07 sta Bonjour. Je suis plutôt d'accord avec Wizard : la mirabelle ça sert d'antigel ET d'antibiotique naturel ... Humm ! ! ! Cdlt

Sujet : Barco Nouveau De michel81  Le 03-04-2013 à 13:25 sta Bonjour,dans les années 80,chez BARCO c est le chassis 32{3200}, 100% modulaires.12 platines dans une valise de dépannage spécial Barco,je dépanné à domicile sans problèmes.avec les raccords on pouvait le faire fonctionner à plat, toutes les platines sur l établi.garantie 5 ans sans risques....de mémoire le chassis 32...modèles Vlaminck,Van gogh tube 67cm 110°..etc..puis fin 80 le chassis 34{3400}la moitié modulaire le reste chassis classique {de qualité moindre que le 32}modèle Renoir 56cm,Delta 42cm ,Gioto d autres 67cm je m en rappelle plus...sur les chassis 32 et 34 j ai encore toutes les doc d origine avec pas mal de pièces....

Sujet : Barco Nouveau De f17439  Le 04-04-2013 à 10:45 sta Bonjour, Ce que jepossède comme donc Barco N/B : Schémas du châssis 67-5N-19 Service manuel du châssis 63-5N-07 Schémas (HP1198) du châssis 68-2N-23 Service manuel du châssis 68-5N-215, Mike s'il t'interresse donne-moi une adr mail valide. Shémas du 71-5N-25/BV Shémas du 72-TT-27/STu Ce que je possède comme doc Barco Color : Service manual des châssis 26 (72/CT/26R), CT29, CT30, CT31 (CT-31 5N/BG/EL). Service manual du châssis 34 (monostandard, avec CRT 16", 22", 36") Schémas du châssis 32, CX22 (HP1330), Rembrandt (HP1370). Tous ces châssis étaient équipés de platines référencées avec un code à 8 ou 6 chiffres. Ex: 13112711, 760121, 771020 etc. J'ai de nombreux sch de ces cartes, inventaire trop long à faire. Je peux scanner à la demande les doc dont vous auriez besoin. A+ Jean

Sujet : Barco Nouveau De myke  Le 04-04-2013 à 17:24 sta Bonjour f17439 et tout le monde, "Service manuel du châssis 68-5N-215, Mike s'il t'interresse donne-moi une adr mail valide." Oui, le service manual m' intéresse, celà me permettrait de remettre en état la partie HF que quelqu'un a malmené avant moi. (plus de réception UHF et mauvaise en VHF) Je vient de vérifier mon adresse mail qui apparait en cliquant sur mon nom qui apparait en rouge, elle est bonne. Si l'adresse n'apparaît pas chez toi, dis le moi, je la mettrai ici. Par avance merci, Cordialement.

Sujet : Barco Nouveau De f17439  Le 04-04-2013 à 19:32 sta Bonsoir Mike, C'est OK, je vais scanner les 22 pages du sm. Cela prendra un peu de temps. Juste une précision, sur le sch que je possède il n'y a pas de circuit intégré. L'équipement en tubes est : V100 PCF802 V101 PL504 V102 PY88 V103 DY87 V150 PCL805 A+ Jean

Sujet : Barco Nouveau De myke1  Le 04-04-2013 à 20:33 sta Bonsoir, Il n'y a pas de circuit intégré, j'ai confondu avec une autre TV. Par contre le jeu de tubes a l'air de correspondre. Ca doit etre le bon shéma. Il y a un moteur électrique qui fait tourer un axe pour le changement de norme. Encore merci, Cordialement.

Sujet : Barco Nouveau De f17439  Le 05-04-2013 à 00:18 sta Re, Oui il y a bien un moteur. Le manuel de service se trouve sur Scribd : ICI Pour le téléchargement et si tu n'as pas de compte sur Scribd tu peux te logger avec comme idebtifiant : repartout et comme mot de passe : repartout2013 Bon courage pour la remise en état du TV. A+ Jean

Sujet : Barco Nouveau De HLJ  Le 05-04-2013 à 11:25 sta Bonjour, Si vous avez des problèmes de tuner, j'en ai un carton plein. Meilleures salutations. HLJ

Sujet : Barco Nouveau De barney  Le 05-04-2013 à 14:00 sta Bonjour HLJ Pas vu mont pot de volume par hasard dans tes cartons ??? Amitiés louis

Sujet : Barco Nouveau De wizhard  Le 05-04-2013 à 14:08 sta Hello.... Salut Louis (et tout le monde !!) Tant qu'on est dans les Barco, si quelqu'un avait le schéma de l'alim des VSD 10.... (ou au moins les tensions qu'on devrait y trouver, c'est le problème que j'ai sur les 2 !!) Je sais qu'on ne peut plus en faire grand chose, mais après tout les TV non plus..... Bonne journée Daniel.

Sujet : Barco Nouveau De myke  Le 05-04-2013 à 17:26 sta Bonjour, Merci f17439, j'ai bien eu la doc, ça faisait des mois que je cherchait sans plus vraiment y croire! Pour HLJ, il se peut en effet que mes tuners bricolés soient en piteux état, si je pouvait en avoir en état, ça serait super, car pour les dépanner je ne sait pas si j'y arriverai, c'est toujours délicat de travailler là dessus! Cordialement.

Sujet : Barco Nouveau De Jacques (webmestre)  Le 13-04-2013 à 15:15 sta C'est parti pour les scans Barco, en commençant par les châssis N&B. Un particulier et vif remerciement à José Fagnart pour l'envoi gracieux d'une documentation importante

Sujet : Barco Nouveau De f17439  Le 05-05-2013 à 20:41 sta Bonjour à tous, Dans un post précédant, j'ai écrit : "Tous ces châssis sont équipés de platines référencées avec un code à 8 ou 6 chiffres. Ex: 13112711, 760121, 771020 etc. J'ai de nombreux sch de ces cartes, inventaire trop long à faire." Dans les manuels de service, j'ai trouvé les listes des ref des cartes constituant les différents chassis (Ch26 à 34). Les voici. Je peux en scanner ces schémas à la demande. A+ Jean  Fichier .PDF

Sujet : Barco Nouveau De Jacques (webmestre)  Le 22-07-2013 à 11:11 sta J'ai terminé le scan de toutes les docs reçues par courrier des TV Barco N&B. Je vais maintenant m'attaquer aux TVC et là, je vois le mur arriver à grande vitesse: En effet, Barco a beaucoup utilisé dans les années 80 des châssis style carte mère avec des cartes filles pour l'alim, la chroma, la BdT, en tout quoi. Ce qui fait qu'un appareil se reporte à un type de châssis et ce châssis comporte x cartes filles qui peuvent se retrouver sur différents châssis. Ca va, tout le monde suit jusque là Actuellement dans les archives des TVC Barco, se trouve le PDF de f17439, des différentes cartes que l'on peut retrouver sur divers châssis, mais hélas ce pdf est assez incomplet. Je possède environ 20Kg de docs de cette marque en TVC qui datent du temps où j'exerçai ce métier. Dans l'immédiat, je ne vois qu'un solution en mettant: Carte Chroma 76 082, par exemple (fictif). Ce qui n'exclue pas de mettre des châssis complets ainsi que des modèles (qui incluent à leur tour des châssis et donc un jeu de cartes filles). Sinon, je sais que je vais re-scanner x fois les mêmes cartes. Dans l'immédiat, un exemple: le TVC Florida, qui utilise le châssis 29-5N, (pas dans le PDF cité au dessus) qui comporte des cartes filles de différents modèles de chassis, ce qui rendait le SAV + facile quand le dépanneur savait quelle carte d'un autre modèle pouvait la remplacer. En SAV, on réparait les cartes filles (quand on avait le temps) pour avoir un stock et un remplacement immédiat. Philips a aussi utilisé cette technique mais avec des modules en boîtier aluminium (TVC7,TVC8...) Bref, un peu comme un PC, une carte mère et des cartes filles. Si vous avez une meilleure idée...

Sujet : Barco Nouveau De HLJ  Le 22-07-2013 à 22:57 sta Bonjour Jacques, Sur le post de f17439, le 05-05-2013 à 20:41, vous avez un PDF joint avec la liste des différentes cartes qui équipent tel ou tel châssis, c'est cela que vous recherchez je suppose ? Après, Florida, Santiago, Cadix, Colorama, Colorranger, Gauguin, Montréal, etc, sont des types commerciaux utilisant tel ou tel châssis 26, 29, 30, 31, 32, mais cela importe peu. Meilleures salutations. HLJ

Sujet : Barco Nouveau De Jacques (webmestre)  Le 23-07-2013 à 06:16 sta Non, ça je l'ai, voir message au dessus.

Sujet : Barco Nouveau De HLJ  Le 23-07-2013 à 07:51 sta Bonjour Jacques, Ce que je veux dire c'est que vous n'avez qu'à numériser une fois chaque platine, puis de faire une page récapitulative avec les différents châssis et leurs composition comme celle de f17439 mais avec des liens cliquables vers les schémas de chaque platine. De même indiquer pour tel nom de type commercial, le châssis dont il peut être équipé. Par exemple Florida => CT 29, Florida 2 => CT31 (si je me souviens bien) Meilleures salutations. HLJ

Sujet : Barco Nouveau De Jacques (webmestre)  Le 23-07-2013 à 08:09 sta C'est ce que je fais, il y en a déjà quelques uns dans TVC Barco (Cobar).

Sujet : Barco Nouveau De Jacques (webmestre)  Le 25-07-2013 à 15:45 sta Le codage des platines était-il différent à l'époque du CX22 ? J'ai du mal à m'y retrouver...

Sujet : Barco Nouveau De HLJ  Le 26-07-2013 à 00:43 sta Bonsoir Jacques, Les platines du CX22 et CX70 étaient différentes du CT225 (ou 255 je ne sais plus) - La MF était une platine sur circuit imprime avec des bobines sous blindages, la commutation de norme faite par un tige ronde recouverte de pistes cuivrées sur laquelle frottaient des petites tiges dorée, le tout actionné par un moteur, les transistors sont d'ancienne génération avec boîtier métal, par exemple BC108. La MF du du CT225 et CT26 qui a été utilisée jusqu'au CT31 était une boite métallique fermée avec commutation de normes par diodes. - Les platines décodeur PAL et SECAM étaient construites selon le même principe, avec des bobines sous blindages, les transistors sont d'ancienne génération avec boîtier métal, par exemple BC108 , alors que celles du CT225 avaint des BC148 en plastique. Mais elles était compatible avec les décodeurs du CT225 et CT26. J'ai donné un CX70 à Rémi en 2009, il pourrait faire des photos des platines. Meilleures salutations. HLJ

Sujet : Barco Nouveau De HLJ  Le 26-07-2013 à 00:50 sta PS : Le Rembrandt est un CT26 et le Florida un CT29 avec sensomat. HLJ

Sujet : Barco Nouveau De Jacques (webmestre)  Le 27-07-2013 à 17:39 sta Ce n'est pas cela que je recherche Henri-Louis, les cartes des châssis 26-34 possèdent une référence en 76-xxxx ou 79-xxxx etc. La platine chroma que j'ai par exemple sous les yeux, celles avec 3 LDR et une luciole pour gérer le contraste de 1972 possède la référence L1110671 et en bas de page à droite 03106715. Quel est le bon code de platine ?

Sujet : Barco Nouveau De HLJ  Le 29-07-2013 à 13:18 sta Bonjour Jacques, Pour les numéros, il y a un numéro pour la platine, qui est sur une étiquette orange, et un numéro de schéma ou de circuit imprimé. Je regarderai sur les quelques platines qui me restent lequel correspond, mais je penche plutôt sur le numéro Lxxxxxxxx pour désigner la platine, le numéro 0310xxxx doit être le numéro de schéma ou de circuit imprimé Meilleures salutations. HLJ

Sujet : Barco Nouveau De wizhard  Le 29-07-2013 à 15:48 sta Appel au peuple..... Je suis toujours à la recherche du schéma ou simplement des tensions de l'alimentation (Qui est très "Barco" !!) du tuner sans écran VSD 10..... Engin assez peu courant il est vrai, utilisé comme contrôle en régie ou en source en station de tête de réseau câblé......... D'accord, c'est vrai qu'avec le numerdique ce n'est plus guère que du lest. M'enfin....Le tuner (à synthétiseur) peut servir à autre chose. CDT Daniel.

Sujet : Barco Nouveau De Jacques (webmestre)  Le 29-07-2013 à 18:15 sta J'ai de nouveau regardé: aucune info technique sur cet appareil. Il va falloir emprunter d'autres chemins tels que le contact direct Barco, les possesseurs de tels matériels and so on.

Sujet : Barco Nouveau De wizhard  Le 29-07-2013 à 19:21 sta Bonsoir Jacques..... Oui, j'ai cherché aussi. Et dire que je les avais ces docs....quand le réseau a été revendu j'ai récupéré les tuners mais oublié la paperasse. dans ces cas là je me botterais les miches, ou alors je me vouvoie..... J'avais essayé direct Barco, macache bono. Le gars sur lequel je suis tombé ne connaissait même pas l'appareil.... Et dans d'autres réseaux il est peu probable qu'ils en aient conservé, numerdique oblige.... Bah, rien de dramatique, c'était pour le fun. j'en ferai cadeau si je trouve un barcophile.....Sauf grosse bidouille (après avoir refait l'alime) ça ne peut plus servir à grand chose !! Merci d'avoir cherché CDT Daniel.

Sujet : Barco Nouveau De Jacques (webmestre)  Le 29-07-2013 à 19:32 sta Il y a au moins un point positif, celui de s'être botté les miches... Sado va,

Sujet : Barco Nouveau De wizhard  Le 30-07-2013 à 09:19 sta Hello..... Avec le talon, jacques, avec le talon. sinon je ne suis pas assez souple (voir l'histoire du bossu) Dans le même lot j'ai aussi récupéré le gros Wob Knott et un analyseur Tektro. mais ceux là j'ai les notices..... Dur pour les scanner, celles du Knott font plus du m²..... CDt Daniel.

Sujet : Barco Nouveau De Jacques (webmestre)  Le 03-08-2013 à 16:48 sta Henri-Louis, je n'ai pas retrouvé de platines de CX22 dans mon stock de châssis TV. Pas de nouvelles entre la référence carte et schéma ?

Sujet : Barco Nouveau De Jacques (webmestre)  Le 08-11-2013 à 08:46 sta Par contre, j'ai retrouvé certains schémas de ce châssis et le synoptique donne la référence des cartes. C'est en ligne
