Sujet : Schema Philips Nouveau | De Thierry Magis Le 22-02-2003 à 15:19 sta |
|
Bonjour à Tous!
C'est un peu hors-sujet, mais...
Pour réparer mon moniteur 20" Philips, type FC20AS, j'en recherche le schéma. Quelqu'un aurait cela? Il date de 1990, et à été fabriqué en Italie.
Ben oui, après un plantage PC, l'écran qui tombe en panne! D'où mon "absence" de ces derniers jours... Je me suis dépanné pour l'instant avec un 14", mais j'ai hâte de retrouver une taille d'écran confortable...
La panne est classique, claquage transistor de commande THT, et quelques condensateurs morts à proximité... Probablement la cause du claquage transistor... Mais je trouve aussi une petite résistance 1/8W carbonisée (R102), plus moyen d'en lire la valeur.
Merci d'avance!
Cordialement
Thierry
| |
|
Sujet : Schema Philips Nouveau | De Jacques Le 22-02-2003 à 17:42 sta |
|
Et moi je recherche desespérément le schéma d'un 21 pouces Sony multiscan 520GS. Ca me plairait assez de travailler sur de la PAO avec un ecran de cette taille...
|
|
Sujet : Schema Philips Nouveau | De jean luc Le 22-02-2003 à 18:18 sta |
|
Ah, jacques, j'ai ça au boulot : génial
en plus,dans 15 jours, j'urai un 17'' pour les palettes d'outils, ce qui fait que sur le 21 je n'aurai que le plan de travail....
Super confort de travail, et moins de fatigue visuelle en fin de journée....
Jean Luc
|
|
Sujet : Schema Philips Nouveau | De Jacques Le 22-02-2003 à 19:03 sta |
|
Mouais, c'est bien là le problème, la daube a tellement de palette que la zone de travail se résume à un timbre poste.
P'tit question, un oeil sur le 17'' et un sur le 21'', ça risque de ne pas arranger ton profil ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Schema Philips Nouveau | De jean luc Le 22-02-2003 à 19:11 sta |
|
Ahhhhhhhhhhhh
Je vois que la forme revient, ça fait plaisir !
Bon,l'astuce : 1/4 d'heure avant la débauche, tu te mets le simulateur de disque Teddy que j'ai fait pour JL Fradet en plein ecran : ça recale le regard......
Jean Luc
|
|
Sujet : Schema Philips Nouveau | De Jacques Le 22-02-2003 à 19:31 sta |
|
Ah oui, je me souvient de ce truc là, spectaculaire ![8-()](s9.gif)
Au fait, si c'est ce moniteur là que t'as au pro, tu n'as pas le schéma par zazars ?
Le FC20AS, rien trouvé sur le net, ni le sony d'ailleurs sauf la doc commerciale en pdf ![:-(](s4.gif)
|
|
Sujet : Schema Philips Nouveau | De jean luc Le 22-02-2003 à 19:57 sta |
|
Là est l'immense probléme des moniteurs....
Quand j'ai cherché a dépanner mon HP, chez HP justement, ils m'ont répondu que même eux ne les dépannaient pas, alors le schéma......![:o[]](s13.gif)
Je vais neanmoins poser la question au service infor quand je reprendrai... eh oui, c'est les vacances.... Mais je serais étonné qu'il l'aient.
Par contre, comme ce matin j'ai balancé une grenade quadrillée dans mon bureau, j'ai fait un rangement complet et je viens de retrouver dans une pile de papier l'astuce pour reparer les tetes etanches des detecteurs de metaux.... Je te scanne ça et te l'envoie ce soir ou demain.
Jean Luc
|
|
Sujet : Schema Philips Nouveau | De Thierry Magis Le 22-02-2003 à 20:56 sta |
|
Bonjour Jacques,
Pour votre moniteur Sony, un schéma du modèle CPD-520GS à télécharger (gratis). Je l'ai chargé et désarchivé, mais c'est un format de fichier que je ne connais pas: .djvu (?) Grr... il va encore falloir trouver le soft ad hoc en version Linux!
Cordialement
Thierry
|
|
Sujet : Schema Philips Nouveau | De Thierry Magis Le 22-02-2003 à 20:58 sta |
|
Oh, j'ai encore oublié d'insérer le lien!
le voilà !
|
|
Sujet : Schema Philips Nouveau | De Thierry Magis Le 22-02-2003 à 20:58 sta |
|
Oh, j'ai encore oublié d'insérer le lien!
le voilà !
|
|
Sujet : Schema Philips Nouveau | De jean luc Le 22-02-2003 à 21:05 sta |
|
Pour Thierry : djvu est un format de compression trés utilisé entre autres par les ricains
(qui aiment bien comprimer...).
On peut le trouver sur le site de duncan entre autres, mais pour Linux, là, je sais pas....
Cordialement
jean Luc
|
|
Sujet : Schema Philips Nouveau | De Jacques Le 22-02-2003 à 21:06 sta |
|
Déjàvu ? c'est un soft qui commence à se répandre et assez efficace au niveau du taux de compression. De fait, c'est un soft prévu pour plateforme PC.
M'ci m'sieur ![:-)](s1.gif)
|
|
Sujet : Schema Philips Nouveau | De Jacques Le 22-02-2003 à 21:39 sta |
|
Top top...
Une recherche de djvu sur google donne des résultats pour Linux (de source sûre puisque de sourceforge ), tout au moins un plug-in d'affichage en ligne.
|
|
Sujet : Schema Philips Nouveau | De jean luc Le 22-02-2003 à 22:33 sta |
|
Et moi, j'm'ai planté (encore ?)
c'est pas chez Duncan, c'est chez Beitmans bien sur qu'on peut le telecharger : tous ses schémas sont à ce format....
Very sorry
Jean Luc
|
|
Sujet : Schema Nouveau | De BEN Le 11-07-2003 à 17:02 sta |
|
SALUT
JE PRIE A TOUTE PERSONNE QUI A DES SCHEMA D'ECRAN TOUTE MARQUE ET DES ONDULEURS DE BIEN VOULOIR M'AIDER.
AUSSI J'AIMERAI SOLLICITER DES DIAGRAMME DE DEPANNAGE DES ECRANS ET DES ONDULEURS.
MERCI
BEN
|
|
Sujet : Schema Nouveau | De Jacques Le 11-07-2003 à 21:11 sta |
|
Encore un coincé du caps-lock....
|
|
Sujet : branchement?????? Nouveau | De johann Le 05-12-2003 à 21:08 sta |
|

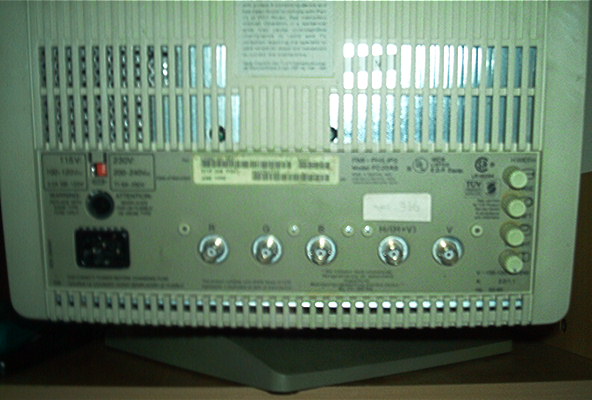

20" Philips, type FC20AS, Voila sa c'est mon ecran je l'ai recupere il n'ya pas tres lgt ms je ne connait pas ces fiche et je voudrait savoirs si quelqun saurai ou je peux trouver un adaptateur fiche genre television a une fiche 9 broche standar.
Merci d'avance a tous![[:??:]](s11.gif) ![[:??:]](s11.gif) ![[:??:]](s11.gif) ![[:??:]](s11.gif)
| |
|
Sujet : branchement?????? Nouveau | De Jean Luc Le 05-12-2003 à 23:34 sta |
|
C'est du branchement RVB-S au moyen de fiches BNC
Les adaptateurs existent chez tous les bons revendeurs de matos audiovisuel.
C'est simple :
R = rouge
V = vert
B = bleu
S = synchro (H ou V suivant l'appareil en entrée)
Quand tout fonctionne, on peut, pour rigoler, intervertir les branches R, V et B....
ça fait le même effet que la moquette, mais c'est moins cher !
Jean Luc![:-D](s2.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : probleme de reception Nouveau | De said Le 15-02-2004 à 13:15 sta |
|
bon jour ...... jai un television philips model 28pt5105 je reçoi des canal français _ pal_ par contre ilya une que je la reçoi pal secame .cherche solution . merci
|
|
Sujet : branchement du philips fc20as Nouveau | De pierot Le 06-05-2004 à 23:58 sta |
|
bonjour, j'aimerais savoir comment adapter le connecteur VGA en sortie de cate graphique vers 3 BNC car le philips FC20AS à apparament sa synchro H+V sur le signal vert
j'ai réalisé le montage indiqué sur la page suivante mais il n'a donné aucun résultat
http://www.hut.fi/Misc/Electronics/circuits/sync_r.html
auriez vous une adresse ou un motage fiable pour ce type de montage?
merci d'avance
Pierre
|
|
Sujet : informations fc20as Nouveau | De Alex Le 28-05-2004 à 11:59 sta |
|
Bonjours à tous,
j'ai récupérer il y a peu un miniteur philips FC20AS en état de marche, avec un cordon 4x BNC vers Sub 9 standard. aprés avoir constaté le prix élévé (30 ) d'un adaptateur 4x ou 5x BNC vers SUD-HD 15broches (standard VGA de nos jours), j'ai modifié celui existant d'apres les scémas glanés sur la toile et le résultat est positif !
(comme je n'ai que 4 BNC, j'ai relié les 2 synchros (V&H) ensemble)
Maintenant ma question : est-il normale que je ne parvienne pas à obtenir du 800x600 ?
car ce moniteur ne fonction qu'en 640x480 ou en 1024x768, mais dans le dernier cas l'image est vraiment flou (comparativement à 19 ou 20' récent).
Quelqu'un a t-il les caractéristiques de ce moniteur (résolutions et fréquences supportés) ?
A défaut je suis pres de Rouen et je veux bien le céder pour 50 .
Cordialement
Alex
|
|
|
