Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 29-12-2005 à 23:10 sta

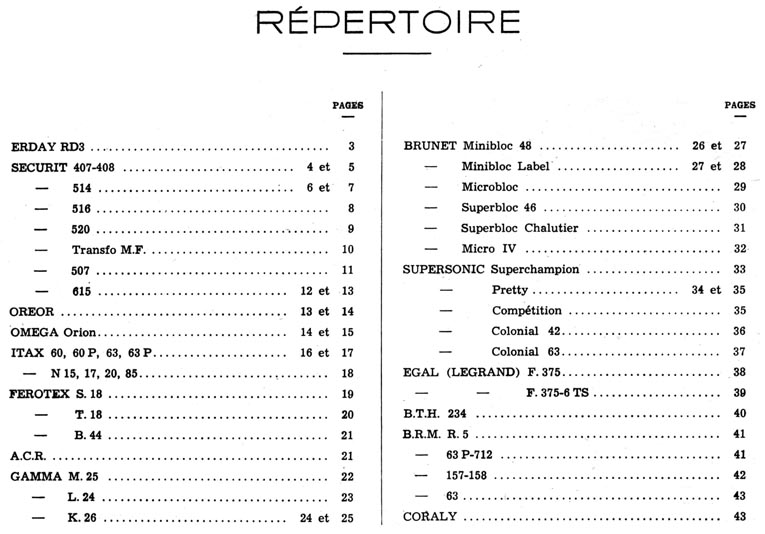

    Tout est dans le titre. Voir photo de couverture et de la table des matières. ceux qui ont besoin de l'info n'ont qu'à le faire savoir.

    Jacques.




Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 29-12-2005 à 23:10 sta

    Suite




Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 29-12-2005 à 23:11 sta

    J'ai oublié de dire que cela date de 1948.

    Jacques.


Sujet : Trouvé fascicule blocs d'accord Nouveau De Jonathan  Le 29-12-2005 à 23:26 sta

    Bonsoir,
    J'ai un poste équipé de bobinages Omega qui semblent être des orions, pourrais-je avoir de infos sur le cablage (c'est numéroté de 1 à 9 me semblent-il) et le régage?
    Merci d'avance


Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 30-12-2005 à 11:46 sta

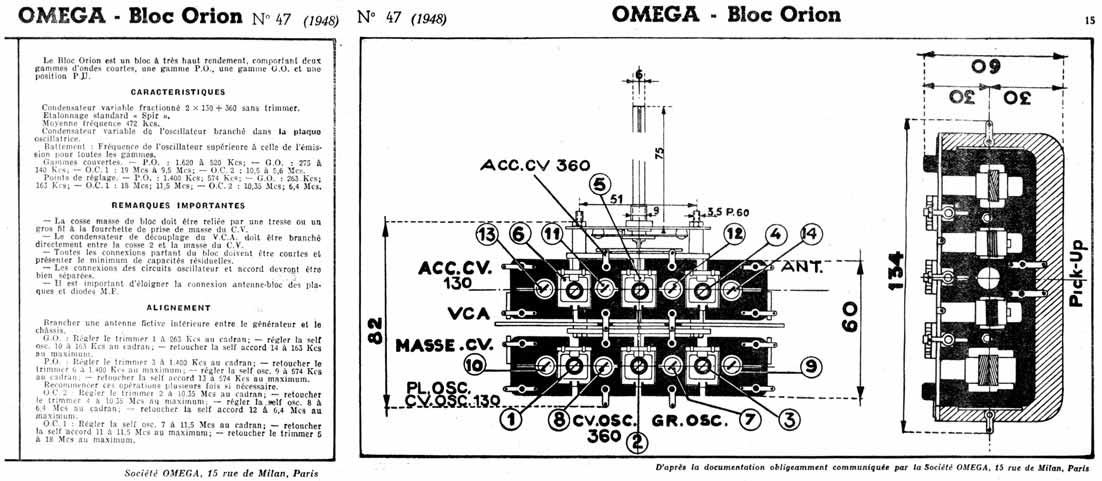

    Ceci fait-il votre bonheur ? Je vous l'envoie en haute résolution sur votre bal.

    Jacques.




Sujet : Trouvé fascicule blocs d'accord Nouveau De Jonathan  Le 30-12-2005 à 12:49 sta

    Bonjour,
    Merci Jacques c'est exactement ce qui me fallait :-) je vais pouvoir comprendre un peu mieux qui fait quoi dans ce bloc!
    Merci encore et bonne journée!



Sujet : Trouvé fascicule blocs d'accord Nouveau De on3tm  Le 30-12-2005 à 15:46 sta

    salut jacques peu tu me mettre sa sur un cd marco


Sujet : Trouvé fascicule blocs d'accord Nouveau De Thierry Magis  Le 30-12-2005 à 16:14 sta

    Bonjour,

    Pour ma part j'ai le N°1 et plusieurs suivants mais pas le N°2 ! C'est déjà scanné mais je n'ai pas le temps de mettre en forme tous ces fichiers : 4CD !

    Je réitère donc ma proposition: je donne ces 4CD à qui les voudra les traiter (réduction de taille des fichiers en les passant en .gif noir et blanc) , à condition que l'info reste disponible pour tous et gratis.

    Cordialement
    Thierry





Sujet : Trouvé fascicule blocs d'accord Nouveau De Jacques (webmestre)  Le 30-12-2005 à 16:29 sta

    Preneur. De toute façon, va falloir que je mette tous les scan d'articles de JC Dubreuil en archivage, ce qui ne saurait tarder, l'espace disque s'est agrandi :-)


Sujet : Trouvé fascicule blocs d'accord Nouveau De barre jean  Le 30-12-2005 à 16:36 sta

    bonjour jacques j'ai un recepteur marine de construction artisanale il a un bloc a 4 gammes et 1 hf accordée une particularité la construction ressemble assez a celle des blocs supersonic colonials 'mais ce n'en est pas) il a une particularité la case oscillateur serait entre ala HF et la melangeuse brf le compartiment milieux du ploc la cage milieux du cv 3 cages
    sans cela les gammes sont
    go etendue vers radiophare
    PO
    gamme chalut allant de 1500 khz a 5mhz
    et une gamme onde courte de 15 mhz a 5mhz (bref comme la gamme ordinaire mais un peu tirée vers le bas pour raccorder avec la gamme chalutier)
    dnc peut etre dans les blocs brunet super bloc chalutier superbloc 46
    merci jacques
    peut etre dans les autres marques il y a aussi des blocs ayant la case oscillateur au milieux mais ca doit etre rare en fait c'est la particularité
    le bloc est en panne en gamme pO alors ? toute infos bienvenue


Sujet : Trouvé fascicule blocs d'accord Nouveau De on3tm  Le 30-12-2005 à 18:45 sta

    si tu veut je peut le faire les mettres sur cd
    pas jai le temps marco
    [:!!:]


Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 31-12-2005 à 00:02 sta

    J'ai eu une conversation téléphonique ce soir avec Thierry Magis puisqu'il dispose de pas mal de docs sur les blocs d'accord (notamment) et que justement j'ai le fascicule qu'il lui manquait. On a donc décidé de mettre à disposition de tout le monde ces pages de documents mais on va d'abord s'arranger pour les dé-commercialiser car nous ne voulons pas qu'elles se retrouvent sur IB ou sur des sites payants comme on l'a déjà vu. Ensuite on les mettra sur un site à la disposition de tous.

    Je fais des essais ce soir et demain et puis on verra la suite.

    A bientôt.

    Jacques.


Sujet : Trouvé fascicule blocs d'accord Nouveau De on3tm  Le 31-12-2005 à 09:00 sta

    jacques pense a mes bouqins car je vai en avoir besoin ai pas ton mail marco on3tm merci73[:!!:]


Sujet : Trouvé fascicule blocs d'accord Nouveau De Roque Pierre  Le 31-12-2005 à 11:14 sta

    Bonjour
    J'ai envoyé un message à Thierry Majis pour les blocs d'accord,je n'avais pas le email de ON5NJ
    cordialement
    Pierre


Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 31-12-2005 à 12:31 sta

    Salut Marco, je te téléphone aujourd'hui

    Jacques


Sujet : Trouvé fascicule blocs d'accord Nouveau De GUY  Le 02-01-2006 à 11:43 sta

    ID et travail formidables de mettre la doc des blocs HF à dispo, ça en fera redémarrer un certain nombre !... qui traînent faute de doc.

    Question annexe du profane sur un sujet que je n'ai vu développé nulle part :

    L'ensemble mélangeur comprend des bobinages HF "accord/station" , et "oscillateur local", avec mélangeuse et CV généralement à 2 cages.
    Le système cadran utilisé est bien spécifique au type de bloc et au CV associé , pour retrouver les stations aux points prévus ?

    Je lis aussi des choses sur le "Couteau Suisse". J'en ai déduit qu'il s'agit d'une méthode pour calculer les bobinages HF... Ai je raison ? Pourriez-vous m'en dire plus et pourquoi pas, si légal et possible mettre la doc utile sur le forum, ou mel perso? Je ne voudrais pas abuser mais ça me ferait vraiment plaisir... j'ai besoin de me booster les neurones!!
    Amicales salutations à tous.[:Hi:]


Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 02-01-2006 à 12:58 sta

    Pour la doc des blocs d'accord, nous avons décidé de la publier sur des pages perso mais de la rendre impropre à la vente. Pour le couteau suisse c'est un programme développé par un autre radio-amateur F6GUR, René Gamain, en Delphi et qui utilise les principaux concepts de calcul des circuits accordés et du nombre de spires par la formule de Nagaoka.

    Jacques (et Thierry)


Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 02-01-2006 à 13:14 sta

    > je n'ai vu développé nulle part :

    L'ensemble mélangeur comprend des bobinages HF "accord/station" , et "oscillateur local", avec mélangeuse et CV généralement à 2 cages.
    Le système cadran utilisé est bien spécifique au type de bloc et au CV associé , pour retrouver les stations aux points prévus ?
    <

    Tout cela n'est que l'application du système superhétérodyne. Le bloc d'accord est composé d'une partie accordée sur la station à recevoir et une partie oscillatrice. Les deux sont mélangé dans la lampe mélangeuse et ressortent en une fréquence fixe dite moyenne fréquence ou fréquence intermédiaire.

    Essayez de trouver le site de Jean-Claude Jardine, il y explique très bien tout ce que vous devriez comprendre. Et en plus c'est pas difficile.

    Jacques.


Sujet : Trouvé fascicule blocs d'accord Nouveau De GUY  Le 02-01-2006 à 20:18 sta

    Ok, ça c'est compris, du moins je crois ; mais c'est pas la réponse à la question posée... qui est : y a t il un cadran spécifique pour chaque association Type de CV + Type de bloc HF ? il me semble que ça pourrait être le cas... mais je ne l'ai vu écrit nulle part...

    L'alignement sert bien à garder constant l'écart de fréquence (= FI) entre signal et OL, tout au long de la course du CV, non ?

    La radio ce n'est très simple qu'en lecture! et l'auto didacte fait comme la tortue en ayant espéré être aussi rapide que le lièvre ...

    andré

    [:??:][:Hi:]


Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 02-01-2006 à 22:19 sta

    A mon avis il n'y a pas de CV spécifique à un type de bloc car le cadran est lié aux bandes de fréquence à couvrir et au profil du CV.

    Il existe plusieurs type de profil de CV qui donnent des étalements de cadran différents pour une même bande. Dans le livre de Lucien Chrétien (j'ai pas contrôlé) on parle de 7 ou 8 profils différents, qui ont été utilisés. Au début le CV était un arc de cercle mais on s'est rapidement rendu compte que les cadrans n'étaient pas linéaires et l'industrie a produit d'autres profils de lames. Et je crois que personne n'a réinventé la roue une fois que la production a été stable.

    Mais les condensateurs paddings qui se mettent en série modifient complètement l'étalement de la capacité équivalente du CV + annexes. Dans ce cas on peut penser que ces blocs pourraient exiger un profil de CV spécifique. mais je n'ai pas d'expérience spécifique dans ce domaine.

    Jacques.


Sujet : Trouvé fascicule blocs d'accord Nouveau De GUY  Le 03-01-2006 à 23:36 sta

    Merci OM5MJ, je crois que vous allez finir par me faire mettre les ID en ordre! ça vient!
    OK, la loi de variation de fréquence, tout au long du parcours CV est fonction du profil des lames, des paddings et trimmers associés... d'où, il faut bien créer un cadran spécifique reflétant cette loi si on veut que les stations "tombent" sur les repères qui leurs correspondent... C'était l'objet de mon interrogation tout simplement, et je n'ai vu écrit nulle part ce que je soupçonne... Pour la construction des postes,les fabricants ont sans doute utilisé des kits "CV + Bloc HF + Cadran" à associer ensemble ?
    C'est tout bête, mais ça implique qu'en récup il est bon de garder ensembles les éléments que je viens de citer, si on veut réutiliser le cadran.
    Derrière, pas de Pb, si ce n'est qu'il faut prendre la bonne valeur de FI...
    Pour les pros, je dois être en train d'inventer l'eau chaude ou de me compliquer la vie ; si je dis des bêtises, merci de rectifier le tir!
    8oI[:Hi:]
    andré


Sujet : Trouvé fascicule blocs d'accord Nouveau De ON5MJ  Le 04-01-2006 à 10:11 sta

    Je crois que les choses sont moins compliquées.

    A mon avis dans les années 30, tous les CV devaient avoir à peu près le même profil pour des récepteurs PO/GO/OC similaires, simplement parce que la production de masse économique exigeait une rationalisation. C'était l'époque où les brevets sur les lampes tombaient dans le domaine public et où les postes devenaient donc abordables pour le commun du peuple. On a d'ailleurs standardisé les FI dans la plage 455/472 kHz vers cette époque.

    Dès lors les fabricants de blocs d'accord utilisaient des CV qu'on trouvait couramment sur le marché, les seules différences notoires étaient la capacité (CV fermé) c'est à dire le nombre de lames et l'espacement entre elles, de 365 à 500 pF mais presque toujours 500 pF. Evidemment certains circuits avec un étage HF supplémentaire exigeait un CV à 3 cages et là il faut garder le CV avec le bloc.

    Je pense donc que presque tous les CV 2 cages de même capacité devraient convenir pour à peu près n'importe quel bloc standard. Par contre garder ensemble le bloc et le cadran, ça c'est impératif. Ce serait intéressant d'examiner le profil des lames de CV de marques différentes pour voir s'il y a de grandes différences.

    Jacques.


Sujet : Trouvé fascicule blocs d'accord Nouveau De fdevlos  Le 24-06-2011 à 21:20 sta

    bonjour,
    Je réanime ce fil car je suis particulièremùent intéressé par les pages 26 à 32 de ce fascicule. A-t-il été uploadé par Jacques sur son serveur habituel de kangourous ?


Sujet : Trouvé fascicule blocs d'accord Nouveau De DU6/ON5MJ  Le 24-06-2011 à 22:15 sta

    Non, je suis détenteur des droits de publication de ces fascicules et j'ai donné à Jacques le droit de les publier sur le site de ce forum. Voir la documentation.


Sujet : Trouvé fascicule blocs d'accord Nouveau De Bombarde  Le 25-06-2011 à 00:17 sta

    Bonsoir,

    Très intéressant cet ouvrage! Pour le conial 63, y a t il les branchements des transfo FI et leurs fréquences d'accord ?

    Merci d'avance

    Cordialement

    Bombarde


Sujet : Trouvé fascicule blocs d'accord Nouveau De michel86  Le 25-06-2011 à 06:28 sta

    Documentation? où ? pas de rubrique Doc, pas trouvé dans archives ?

    Document super utile, merci.

    Michel86[:??:]


Sujet : Trouvé fascicule blocs d'accord Nouveau De Pierrot du 82  Le 25-06-2011 à 16:23 cms

Mais si, dans Archives, Blocs HF, "Les blocs du Commandant Dupont"



Sujet : Trouvé fascicule blocs d'accord Nouveau De jacques49  Le 25-06-2011 à 18:41 sta

    Bonjour a tous

    nouveau sur le forum je vous lis depuis quelques temps et le temps, je vais bientôt en disposer à ma guise pour remettre le nez dans mon premier hobby j'ai nommé la radio.

    je me permet d'intervenir en vous faisant partager ces documents.

    Jacques




Sujet : Trouvé fascicule blocs d'accord Nouveau De jacques49  Le 25-06-2011 à 18:44 sta

    et le repertoire.
    si vous êtes intéressé faites moi signe car j'ai d'autres livrets tout aussi intéressant.

    a vous lire




Sujet : Trouvé fascicule blocs d'accord Nouveau De DU6/ON5MJ  Le 25-06-2011 à 19:22 sta

    Comme dit plus haut je détiens les droits de publication de ces fascicules. Si vous en possédez qui ne sont pas encore sur ce site, merci de les faire uniquement parvenir à Jacques, webmestre en l'occurrence, qui se chargera de les mettre à disposition de tout le monde.

    L'autre Jacques.


Sujet : Trouvé fascicule blocs d'accord Nouveau De michel86  Le 26-06-2011 à 13:41 sta

    ON5MJ et Pierrot du 82, Désolé; je ne connaissais pas le Cdt Dupont...

    bien cordialement

    Michel86[:??:]:o)


Sujet : Trouvé fascicule blocs d'accord Nouveau De Michel87  Le 26-06-2011 à 14:19 sta


    Bonjour et bienvenue à Jacques49, dans ce forum d'originaux guettant la moindre occasion pour partir avec délectation dans des délires hors sujet, totalement incontrôlables :-D


Sujet : Trouvé fascicule blocs d'accord Nouveau De dubus  Le 26-06-2011 à 20:25 sta

    Bonsoir,
    Mr Jacques web ,a-t-il encore le temps ,l'energie,et l'envie de mettre des docs sur le site....,?[:??:]
    Son eloignement fait grand mystere et la question sans malice....[:Hi:]


Sujet : Trouvé fascicule blocs d'accord Nouveau De Jacques (webmestre)  Le 06-07-2011 à 10:56 sta

    Le temps, oui, l'envie, oui, l'énergie... non. Mais cela reviendra. Les dernières mise en ligne datent d'il y a un mois.

    Dès que j'aurai un peu moins de cachets à avaler, je rattrape tout ce retard.


Sujet : Trouvé fascicule blocs d'accord Nouveau De François Lucbert  Le 06-07-2011 à 12:18 sta

    Jacques web,
    Se reposer un peu quand même. Pas moyen de déléguer pour vous donner un coup de main ? Sur le forum il a des pointures en informatique.

    Sloup t'oublies !!;-)
