Sujet : réparation ficelle. Nouveau | De tsfgenerator Le 27-07-2013 à 17:38 sta |
|

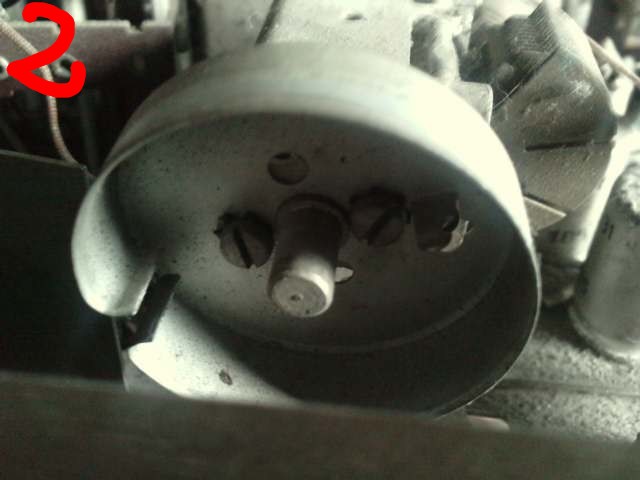

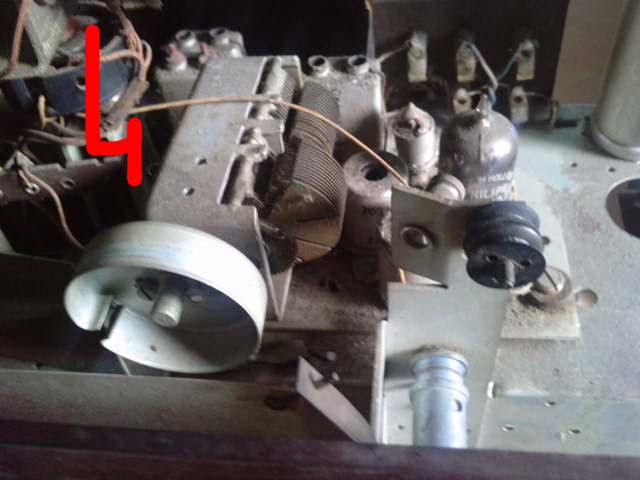

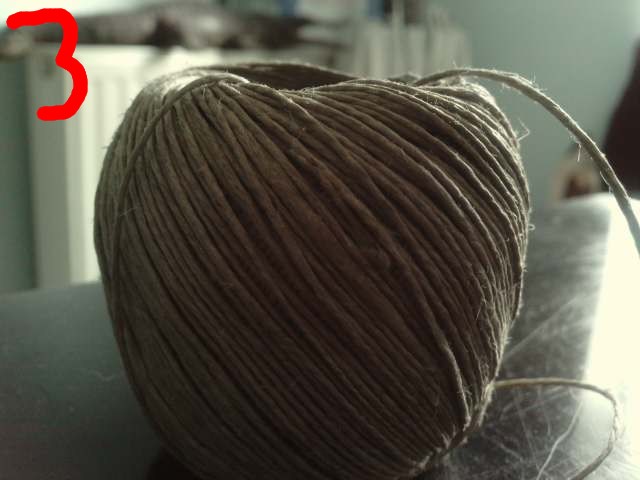

Bonjour à toutes et a tous, me re-voilà après un long moment d'absence entre boulot et divers occupations je me remet à ma très cher TSF, j'ai une philips FX 552 A, et le système de ficelle m'à lâché! comme vous devez savoir c'est très fastidieux et demande un long travail, étant débutant, je voudrais savoir si il y aurais quelqu'un qui serrait connaisseur et pourrait m'aider ? voici des photo du mécanisme ainsi que le schémas, par exemple pour la photo (2) je ne sais pas comment on doit passer la ficelle a l'intérieur, j'utilise comme ficelle (photo3) cordialement et je vous souhaite une bonne et agréable journée.
| |
|
Sujet : réparation ficelle. Nouveau | De Jacques (webmestre) Le 27-07-2013 à 17:53 sta |
|
Comme ficelle, ce n'est pas bon du tout, on dirait de la ficelle à roti et elle va s'effilocher en moins de temps qu'il ne faut pour le dire
|
|
Sujet : réparation ficelle. Nouveau | De J.-Lemaigre Le 27-07-2013 à 18:06 sta |
|
Il faut utiliser du bas de ligne nylon que l'on trouve chez tous les marchands de pêche.
Pour ma part, j'ai suivi les conseils d'autres amis collectionneurs, et ça fonctionne très bien.
Bon courage pour le remontage !
|
|
Sujet : réparation ficelle. Nouveau | De Jean-B Le 27-07-2013 à 18:10 sta |
|
Bonjour,
Il y a aussi la tresse de nylon, (dixit Totolagalène, voir ICI) ![;-)](s5.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : réparation ficelle. Nouveau | De tsfgenerator Le 27-07-2013 à 18:13 sta |
|
bonsoir et merci pour le message; d'accord donc pour commencer il faut que je change de ficelle ;) et pour le montage enfin comment puis-je dire... pour refaire le chemin de la ficelle vous pourriez m'éclairer je vous pris ?
|
|
Sujet : réparation ficelle. Nouveau | De J.-Lemaigre Le 27-07-2013 à 18:58 sta |
|
Pour ce qui concerne le bas de ligne (voir photo).
J'ai des croquis de passage de ficelle, mais il y a environ 11 fichiers en pdf et ces dessins correspondent à un nombre... mais pas à la référence d'un poste.
Il faut donc tous les regarder dans l'espoir de trouver (peut-être) celui qui correspondrait à votre poste faute de référence de marque.
Que faire ? Peut-être vous les faire parvenir par email, car comme ça ce n'est pas évident (différentes grosseurs de fichiers).
Je regarde pour faire ça.
| |
|
Sujet : réparation ficelle. Nouveau | De J.-Lemaigre Le 27-07-2013 à 19:18 sta |
|
Fichier envoyé par email.
A suivre...![[:Hi:]](s12.gif)
|
|
Sujet : réparation ficelle. Nouveau | De XYZ du 56 Le 27-07-2013 à 20:20 sta |
|
Les ficelles de TsF, il est bien connu que c'est "ficelle" pour les changer!
Pour ceux qui ne sont pas familiarisés avec l'utilisation de "ficelle", en français moyen l'équivalent est: "complexe". En 1 mot: chiant.
Néanmoins, ici, il existe des spécialistes.
|
|
Sujet : réparation ficelle. Nouveau | De tsfgenerator Le 27-07-2013 à 20:21 sta |
|
Bonsoir, je vous remercie je vais de-suite voir ça, merci pour vôtres patiences je vous tiens au courant ![[:Hi:]](s12.gif)
|
|
Sujet : réparation ficelle. Nouveau | De tsfgenerator Le 27-07-2013 à 20:51 sta |
|

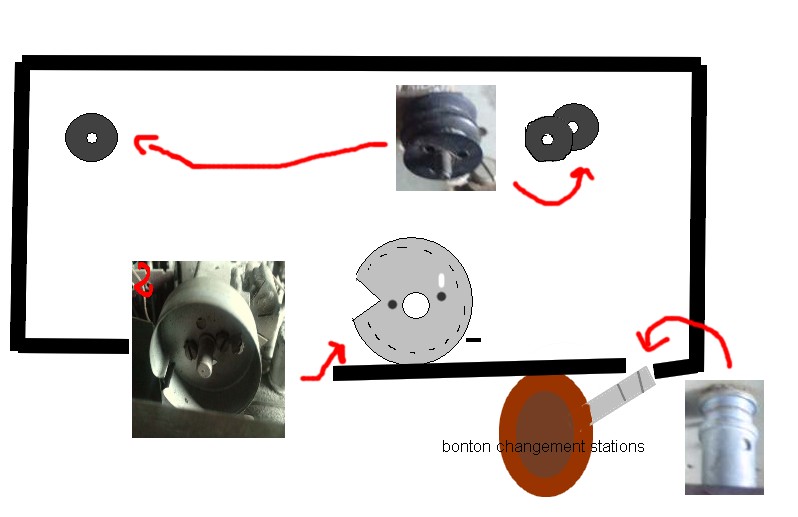

me revoilà j'ai dessiné un " plan " de mon mécanisme, grâce aux supers documents que vous m'avez envoyé " J-Lemaigre" et j'ai pu remarquer qu'il me manquait à l'intérieur d'un des mécanisme le petit ressort qui sert normalement à tendre la ficelle du-moins je pence :/ en tout cas ses précieux documents me vont être utile !
| |
|
Sujet : réparation ficelle. Nouveau | De omale 13 Le 27-07-2013 à 21:12 sta |
|
bonsoir![[:Hi:]](s12.gif)
un fichier dans ce genre![[:Hi:]](s12.gif)
| |
|
Sujet : réparation ficelle. Nouveau | De omale 13 Le 27-07-2013 à 21:14 sta |
|
| |
|
Sujet : réparation ficelle. Nouveau | De omale 13 Le 27-07-2013 à 21:16 sta |
|
Re
y en a encore si vous voulez![[:Hi:]](s12.gif)
|
|
Sujet : réparation ficelle. Nouveau | De HLJ Le 28-07-2013 à 22:33 sta |
|
Bonsoir,
tsfgenerator possède déjà le document avec la ficelle et le schéma, voir ce fil http://www.tsf-radio.org/forum/forum.php?show=190256 qui est en fait le début du sujet.

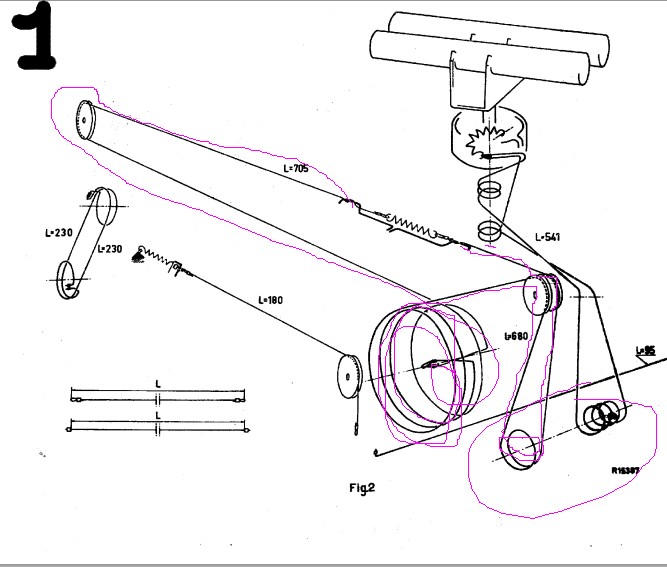

Pour débuter, il faut donc de la ficelle adéquate comme mentionné plus haut, puis il faut couper la longueur donnée sur la doc Philips soit deux longueurs : une de 705 mm et une de 680 mm boucles et faire un nœud avec un boucle à chaque extrémité.
Attention, la longueur est donnée entre chaque boucle donc couper plus long (10 cm) et ajuster les nœuds par tâtonnement jusqu'à la longueur précise.
Puis vous commencer par la grande roue qui actionne le condensateur variable que vous ferez tourner au maximum dans le sens inverse des aiguille de la montre.
Vous crocher les deux ficelles sur l'arrêt qui est au centre et vous faites sortir la ficelle de 705mm côté intérieur (châssis) et celle de 680mm côté extérieur (cadran).
Vous enroulez côte châssis la ficelle de 705mm dans le sens inverse des aiguilles de la montre sur la grande roue du CV, vous faites un tour, puis vous partez sur la poulie qui est à l'autre extrémité du cadran, vous passez derrière de bas en haut, puis vous revenez, vous maintenez ensuite cette ficelle en place tendue avec un bout de fil de fer, elle ne doit plus bouger ou sortir des poulies.
Pour la ficelle de 680mm vous faites trois tours sur grande roue du CV dans le sens des aiguilles de la montre côté cadran, puis vous passez de droite à gauche sur la petite poulie extérieure qui est au dessus de la roue du CV de gauche à droite, vous descendez sur l'axe du bouton sur lequel vous faites deux tours dans le sens inverse des aiguilles de la montre, puis vous remontez sur la petite poulie parallèle à la précédente (extérieure) et passez de gauche à droite.
Maintenant vous n'avez plus qu'à crocher le ressort entre les deux ficelles et le tour est joué.
Meilleures salutation.
HLJ
PS: Ces explications sont ce que je ferai moi-même, sur la base de la doc du poste FX552A, page 12, disponible sur doctsf.com
|
|
Sujet : réparation ficelle. Nouveau | De HLJ Le 29-07-2013 à 00:33 sta |
|
Re-bonsoir,
Je confond toujours gauche et droite donc il faut lire :
" Pour la ficelle de 680mm vous faites trois tours sur grande roue du CV dans le sens des aiguilles de la montre côté cadran, puis vous passez de gauche à droite sur la petite poulie (extérieure) qui est au dessus de la roue du CV de gauche à droite, vous descendez sur l'axe du bouton sur lequel vous faites deux tours dans le sens inverse des aiguilles de la montre, puis vous remontez sur la petite poulie parallèle à la précédente (intérieure) et passez de droite à gauche. "
Mais si vous comprenez le plan de la doc Philips, pas de problème.
HLJ
|
|
Sujet : réparation ficelle. Nouveau | De HLJ Le 29-07-2013 à 08:29 sta |
|
Encore une précision, pour les nœuds aux extrémités des ficelles, utiliser ce type de nœud.
Bon courage, ce n'est pas si difficile que cela si on travaille méthodiquement.
Après, autre point important, la remise en place correcte de l'aiguille de cadran pour pour qu'elle indique la bonne fréquence, revenez nous voir pour cela, à bientôt.
Meilleures salutations.
HLJ
|
|
Sujet : réparation ficelle. Nouveau | De HLJ Le 29-07-2013 à 08:35 sta |
|
Jacques, à quand une fonction d'édition pour les messages...![:o[]](s13.gif)
|
|
Sujet : réparation ficelle. Nouveau | De wizhard Le 29-07-2013 à 09:20 sta |
|
Hello....;
Une petite astuce, d'ailleurs utilisée industriellement : immobiliser les "boucles'" dans un petit rivet (2 mm) (on en trouve dans les boutiques de "loisirs créatifs") en alu ou laiton. On y passe la boucle et après avoir réglé la tension on écrase le rivet à la pince. C'est plus facile qu'un noeud, et ça évite d'avoir à lâcher la ficelle.....
pour éviter que ça ne se desserre on peut assurer avec une petite goutte de cyano (valable aussi pour les noeuds !!)
Les entrainements cadran c'était le boulot des "mousses", j'en ai fait partie et on y passait des heures savantes....Certains Philips ou allemands avaient dû être conçus par des sadiques !!
Bonne bidouille Daniel.
|
|
Sujet : réparation ficelle. Nouveau | De HLJ Le 29-07-2013 à 13:04 sta |
|
Bonjour,
Dans le cas présent Daniel, de ce Philips dont la doc de service fourni toutes les indications nécessaires, il faut préparer les ficelles avant à la longueur correcte indiquée, on n'a de ce fait pas besoin de faire un nœud dans des situations scabreuses avec la troisième main... ![:-D](s2.gif)
Meilleures salutations.
HLJ
|
|
Sujet : réparation ficelle. Nouveau | De omale 13 Le 29-07-2013 à 14:00 sta |
|
bonjour a vous
salut Daniel
et pour ceux qui n'ont qu'une main, comment cela ce passe![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
il est vrais que ce travail est fastidieux mais je m'en suis toujours sortie,
avec ou sans schémas du système ,
et avec un peu de persévérances on y arrive, et il faut un peut chercher a comprendre ![[:Hi:]](s12.gif)
|
|
Sujet : réparation ficelle. Nouveau | De wizhard Le 29-07-2013 à 14:08 sta |
|
Yes sir, mais c'est plus facile pour obtenir la longueur correcte au mm près, il suffit de planter 2 petits clous (ou des épingles) à la bonne distance. Je concède qu'on peut faire une boucle d'un coté....
Un belge expliquait "On m'a dit qu'il fallait cueillir les cerises avec la queue. Déjà qu'avec la main c'est pas facile....." (coluche)
CDT Daniel.![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : réparation ficelle. Nouveau | De tsfgenerator Le 30-09-2013 à 17:34 sta |
|
rebonjour à tous, alors que j'ai eu un peu de temps, je me suis collé sur cette bonne vielle tsf et son problème de ficelle, malheureusement je vous avoue que je galère un petit peu, lors que je dois passer la ficelle en dehors de la grande roue " qui actionne le condensateur" je dois faire un tour pour une et trois tours pour l'autre la ( 680mm) malheureusement, la ficelle n’arrête pas de glisser! ![:o[]](s13.gif)
|
|
Sujet : réparation ficelle. Nouveau | De XYZ du 56 Le 30-09-2013 à 18:14 sta |
|
C'est étudié pour... voir la dextérité de l'homme (ou de la femme).
Il est vrai que sur certains postes, c'est + que chi...!!!
|
|
Sujet : réparation ficelle. Nouveau | De tsfgenerator Le 01-10-2013 à 07:28 sta |
|
A d'accord, je savais bien que c'était pour une bonne cause ![8-)](s7.gif) !
Peut être que l'enduisant de goudron, il ne bougerait pas... à savoir!
sacré ficelle !![8-)](s7.gif)
|
|
Sujet : réparation ficelle. Nouveau | De tsfgenerator Le 07-10-2013 à 14:30 sta |
|

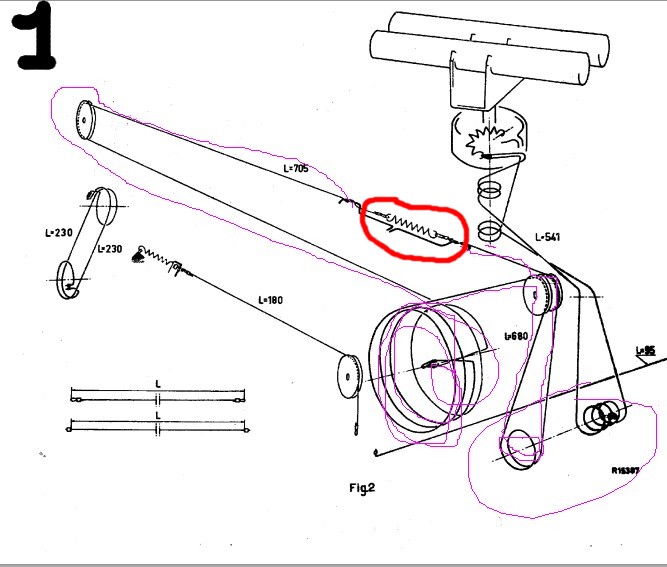

Bonjour à tous et a toutes, voilà seriez-vous, ou puis-je trouver se petit ressors ( du moins il me semble) que j'ai entouré en rouge ?
cordialement.
| |
|
Sujet : réparation ficelle. Nouveau | De barney Le 07-10-2013 à 14:50 sta |
|
bonjour,
dans un stylo a bille ou similaire
bay barney
|
|
Sujet : réparation ficelle. Nouveau | De tsfgenerator Le 07-10-2013 à 15:19 sta |
|
Bonjour, d'accord ! merci beaucoup :) ! ![[:Hi:]](s12.gif)
|
|
|
