Sujet : Signal générateur Nouveau | De Roland Gerlier Le 07-01-2006 à 12:04 sta |
|
Bonjour à tous,
Je cherche la notice de ce Heathkit RF Signal Générator. Si quelqu'un a ce document...
Merci
| |
|
Sujet : Signal générateur Nouveau | De ON5MJ Le 07-01-2006 à 12:39 sta |
|
Même si tu ne trouves pas le schéma n'est pas bien difficile. En général ce genre de générateur comporte un double triode genre ECC82. Une triode est connectée en oscillatrice - souvent ECO -, l'autre sert de tampon et est montée en cathode follower, la sortie se faisant à assez basse impédance. Pour la module je ne sais plus mais je crois qu'on l'introduit dans la 2e triode. A côté de cela il y a l'alimentation.
Sur Bama il y a le RF1 en pdf (3 MB). Le look est différent mais à l'intérieur ça doit être kif. Je te l'envoie dans ta bal.
C'est pas sorcier Jami.
Jacquot.
|
|
Sujet : Signal générateur Nouveau | De jackoe Le 07-01-2006 à 13:23 sta |
|
|
|
Sujet : Signal générateur Nouveau | De ON5MJ Le 07-01-2006 à 13:32 sta |
|
Le RF1 y est mais ce n'est pas exactement le même mais je crois que le schéma doit être similaire. J'ai forwardé le schéma de bama à Roland.
Jacques.
|
|
Sujet : Signal générateur Nouveau | De Roland Gerlier Le 07-01-2006 à 13:51 sta |
|
Bien reçu. C'est celui-là.
Merci Jacquo
|
|
Sujet : Signal générateur Nouveau | De trc300 Le 08-01-2006 à 13:16 sta |
|
y a pas que bama pour les schéma heatkit doit meme y avoir un site specialisé en tout les cas c'est bien agreable de pouvoir meme reconstituer des notices ( pour les petites notices c'est possible manip electonique tos metre pour les gros pstes je ne sais pas )
mais la notice du "geneé" doit pas tre bien grosse
|
|
Sujet : Signal générateur Nouveau | De Pierrot du 82 Le 08-01-2006 à 16:09 cms |
| |
|
Sujet : Signal générateur Nouveau | De ON5MJ Le 08-01-2006 à 18:13 sta |
|
Ben voila, mais il faut installer le plug-in Deja-vu. Vas-y Roland.
|
|
Sujet : Signal générateur Nouveau | De roland gerlier Le 08-01-2006 à 19:58 sta |
|
Voilà: c'est déjà vu, et c'est imprimé. Bon, je replonge dans mes radios.
Merci Pierrot ![:-)](s1.gif)
| |
|
Sujet : Signal générateur Nouveau | De Michel Rentmeesters Le 09-01-2006 à 20:53 sta |
|
Salut Roland,

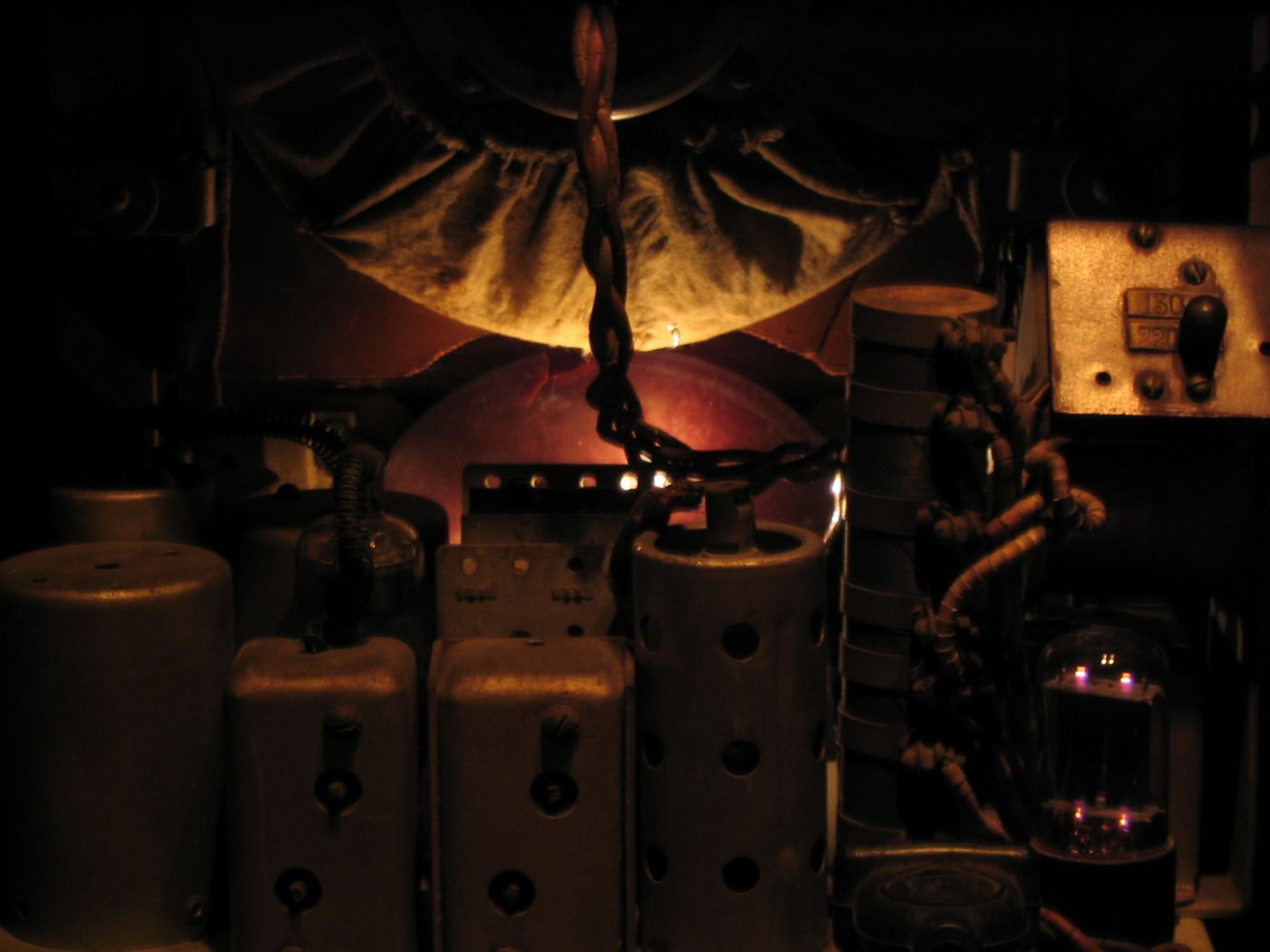

La dernière photo, c'est pour servir de décor au prochaines galipettes d'Harry Potter ?
Michel.
|
|
|
