Sujet : grundig 3295 Nouveau | De jeanmarc Le 16-10-2013 à 17:40 sta |
|
bonjour a tous
Je suis en cours de réfection d'un grundig 3295 ph ( le schéma est dans la schématèque mais je ne sais pas l'incorporer a ce post ) J'ai un souci avec ce condensateur qui est le 64 ( 22nf ) sur le plan il va sur la lampe ecc83 et sur le potar de son Je ne m'y connais pas trop mais je n'avais jamais vu ce type une entrée et 2 sorties Une sortie reliée comme sur le plan est la 2eme a la masse avec la résistance r46 Ce cablage est d'origine
Que dois je faire ??
merci d'avance pour votre aide
n'oubliez pas s'il vous plait que je suis novice
merci
cordialement jean marc
| |
|
Sujet : grundig 3295 Nouveau | De wizhard Le 16-10-2013 à 18:05 sta |
|
Hello....
Ce condo ressemble à un très classique styroflex . La valeur est dans les clous. Grundig ayant un peu tendance à faire compliqué il peut s'agir d'un composant spécifique, la patte à la masse doit être un écran (blindage). (dans la position décrite ce n'est pas inutile) Dans ce cas il suffit de remettre un bout de feuillard (à la masse) autour d'un condo classique, mais on peut s'en passer s'il n'y a pas de ronflette.
Bonne bidouille Daniel.
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 16-10-2013 à 18:19 sta |
|
bonsoir
un grand merci pour votre aide
le condo était déja remplacé ( 235nf au lieu de 22)
je vais faire ce que vous dites
encore merci et bonne soirée
cordialement jean marc
|
|
Sujet : grundig 3295 Nouveau | De omale 13 Le 16-10-2013 à 18:30 sta |
|
bonjour![[:Hi:]](s12.gif)
salut Daniel
Jeanmarc moi pour ses condo je mes un tour de cuivre autour ,que je trouve sur
les petit transfo(encrant) de tv ou alim ordi ou ancien moniteur je coupe une bande de la grandeur du condo
et je soude un bout de fil ,et le tour est jouer
|
|
Sujet : grundig 3295 Nouveau | De Jacques (webmestre) Le 16-10-2013 à 18:38 sta |
|
235nF au lieu de 22 ![8oI](s14.gif)
En mesurant avec quoi ? Dans ce cas, vérifier aussi C63 qui ne semble pas avoir de feuillard.
|
|
Sujet : grundig 3295 Nouveau | De wizhard Le 16-10-2013 à 19:29 sta |
|
Salut Jean Luc....
Même un bout d'alu ménager, avec un bout de fil nu serré autour. (le bon vieux temps où on faisait du fil blindé avec du papier de chocolat.....)
Effectivement 235 n f c'est une valeur bizarre. Ce ne serait pas plutôt 23,5 ? Les capas styroflex sont très stables et peuvent avoir un marquage de précision (1 ou 5 %) Si c'est bien 235 il devrait être beaucoup plus gros...
Encore une fois selon le condo de remplacement ce blindage peut-être inutile, il n'a aucun rôle électrique actif.
|
|
Sujet : grundig 3295 Nouveau | De Jacques (webmestre) Le 16-10-2013 à 19:33 sta |
|
Euh... Faux: Ce blindage est utile voire indispensable à cause de la sensibilité de l'ampli BF muni d'ECC83 et du parcours de la BF ainsi que l'endroit où est placé ce condo.
|
|
Sujet : grundig 3295 Nouveau | De Jacques (webmestre) Le 16-10-2013 à 19:36 sta |
|
Et puis le son allemand a besoin de basses, sans pour autant y faire entrer du 50 ou 100 Hz.
Suffit de voir les HP qu'il y a là-dessus.
|
|
Sujet : grundig 3295 Nouveau | De jean marc Le 16-10-2013 à 22:34 sta |
|
Salut,
Zut, un autre jean-marc, on ne va plus s'y retrouver si ça continue !!! ![[:ouin:]](s10.gif)
Juste une petite parenthèse pour dire à casevech, qui m'a vendu un Grundig il y a quelque jours, et qui a cru que c'était moi qui demandait de l'aide sur ce condo...
Quelle coincidence !
Mon Grundig à moi, c'est un 4090, belle bête ! Et je suis de l'Isère.
En tout cas bienvenue à l'autre Jean-Marc (ça va, vous suivez toujours )
A+ ![[:Hi:]](s12.gif)
Jean-Marc
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 16-10-2013 à 23:15 sta |
|
bonsoir
merci pour vos précieux conseils
je vias faire ce que vous me dites
pour la valeur du condo elle était bien de 235 nf au lieu de 22nf mais les 8 autres déja changés étaient aussi hs ( 48nf au lieu de 10 ....) mesurés avec un metrix ??, je ne l'ai plus en tête
je regarderai aussi le c63
merci pour votre aide
pour info ( pour jean marc 1 ) je suis du nord
cordialement jean marc
|
|
Sujet : grundig 3295 Nouveau | De Jacques (webmestre) Le 17-10-2013 à 06:10 sta |
|
J'ai de sérieux doutes sur votre capacimètre ou la façon de l'utiliser.
Je n'ai jamais vu des capacités augmenter de valeur à tel point ou alors vous êtes trompé par la fuite.
Comment mesurez-vous ? en circuit, hors circuit ?
Il suffit de dessouder un côté, en général celui où la tension doit être la plus basse et de mesurer cette tension entre l'extrémité dessoudée et la masse...
|
|
Sujet : grundig 3295 Nouveau | De casevech Le 17-10-2013 à 07:33 sta |
|
belle embrouille!!!!!
il est évident que je ne comprenais rien sur les valeurs des condos,d'autant plus que sur le grundig que je lui et cédé par manque de place j'avais vérifié la plus grosse partit des condos et resistance![:o(](s16.gif)
|
|
Sujet : grundig 3295 Nouveau | De Jacques (webmestre) Le 17-10-2013 à 07:55 sta |
|
Le test que j'ai indiqué au-dessus permet facilement de savoir si la capa fuit.
Si on ne désire pas mettre l'appareil sous tension, c'est là qu'une alimentation HT est utile: Il suffit de connecter le plus sur le côté resté connecté et le moins au moins du contrôleur (10Mohms).
Le côté plus du contrôleur mesurera la tension du côté dessoudé de cette capa: on sait de suite si elle fuit ou pas.
Pour ma part, je ne dessoude même pas, un coup de pince coupante et si la capa est bonne, je ressoude. Sinon, les boucles autour des cosses bonjour.
Le capacimètre ne sert pratiquement jamais.
D'autre part, ce n'est pas systématique de changer les capas: J'ai eu un RCA de 1935: aucune capa mauvaise !!!
Chez Grundig, c'est souvent le cas aussi, capas de bonne qualité, les pannes les plus fréquentes sont ECC85 HS, ECL(L)80(0) pompées, pont sélénium quand il n'y a pas de valve, embrayage AM/FM, ficelles, accord des MF....
|
|
Sujet : grundig 3295 Nouveau | De casevech Le 17-10-2013 à 10:11 sta |
|
d'accord avec jacques n'ayant pas de capacimetre ,je fait la meme mesure,je n'ai jamais pensé a signaler cette méthode pensant que la plupart d'entre nous la conaissais
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 17-10-2013 à 10:43 sta |
|
bonjour a vous tous
les controles se font hors tension ( je ne suis pas assez franc pour le faire en tension )
une patte déssoudée et en capacimètre

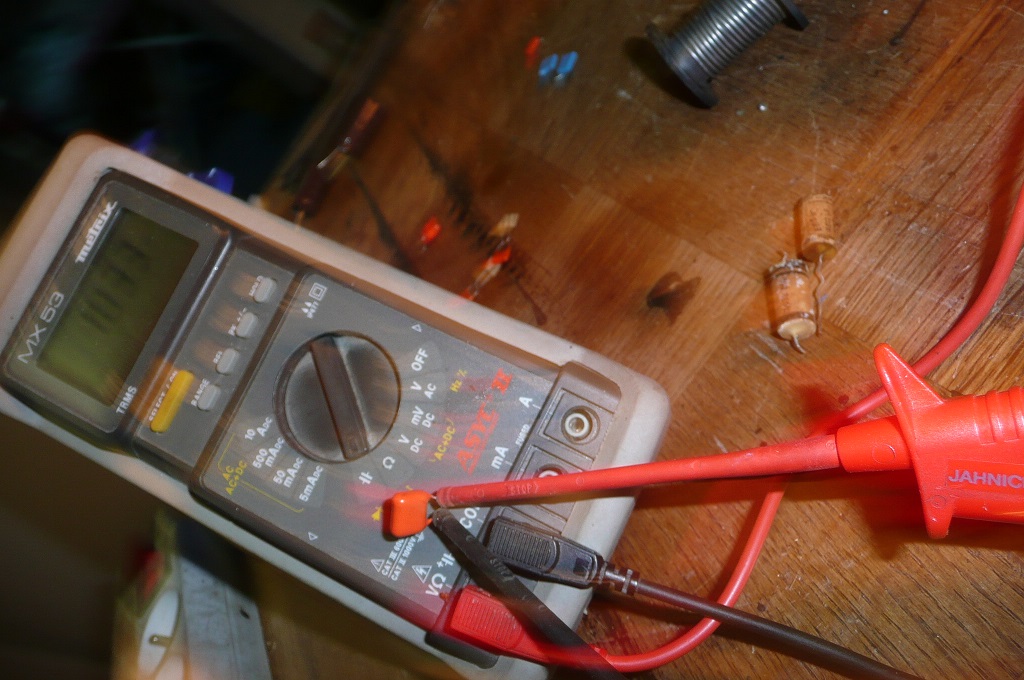

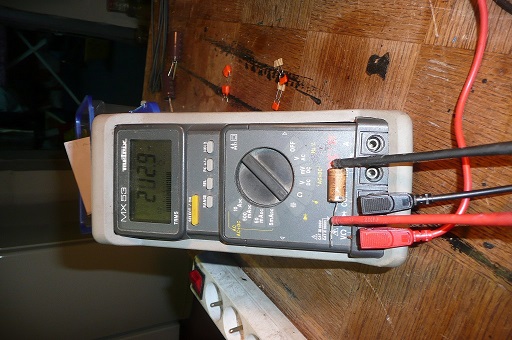

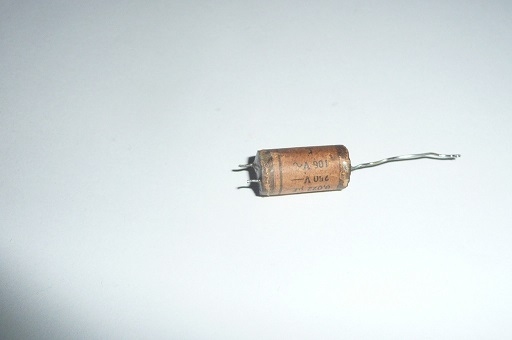

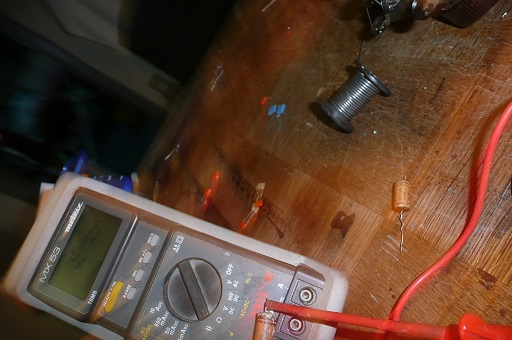

je vous joins quelques photos
l'appareil est un metrix mx53
lea 1ere photo le condo de 22nf qui donne 212
la 2eme le condo de 33nf qui donne 209
la 3emme un condo neuf de 100nf qui donne 103
je ne peux pas vous dire grand chose d'autre
je n'ai pas d'alimentation HT
cordialement jean marc
| |
|
Sujet : grundig 3295 Nouveau | De Jacques (webmestre) Le 17-10-2013 à 11:53 sta |
|
Une alim HT, c'est fait en 10 minutes, un transfo, un pont, un condo de filtrage (et une résistance en // pour éviter les chataignes, 470k par exemple).
Si elle sort 250V, c'est suffisant.
|
|
Sujet : grundig 3295 Nouveau | De casevech Le 17-10-2013 à 13:56 sta |
|
j'ai l'impression qu'il y a quelque chose qui va pas ou dans la lecture ou dans le capacimetre,là je suis comme jacques je n'ai jamais vu de condos de liaison avoir de telle différence de valeurs il y a un problème quelque part!!!!
|
|
Sujet : grundig 3295 Nouveau | De Grenouille Le 17-10-2013 à 14:04 sta |
|
Et quand vous mesurez un condo neuf récent, vous obtenez le même type d'écart ?
|
|
Sujet : grundig 3295 Nouveau | De Michel87 Le 17-10-2013 à 14:55 sta |
|
Bonjour,
La doc du MX 52 donne-t-elle le principe et les conditions de la mesure ?
|
|
Sujet : grundig 3295 Nouveau | De sloup2 Le 17-10-2013 à 16:47 sta |
|
Bonjour,
un condensateur plus ou moins défectueux peut avoir une résistancede fuite qui fausse la mesure, dans le sens d'une diminution de l'impédance, et donc d'une capacitée faussement augementée
un condensateur se comporte parfois de manière tres différente entre un essai sous basse tension et sous tension nominale , surtout si c'est un électrolytique .
comme la quasi totalité des multimètres faisant capacimètres
-sont incapable de faire la part entre l'impédance capacitive utile, et la résistance de fuite nuisible
et
-sont incapable de délivrer une tension plus élevée que quelques volts parce alimenté par une pile
la mesure d'un vieux condo de poste de radio de ce genre , avec un simple controleur, aura toute les chances d' ête peu significative ! il faudrai faire la mesure "en condition reelles" , et en faisant la différence entre la part "capacitive" et la part "résistive" (ceci dit, un condo vieux de plus de 50 ans, et donnant des valeur totalement farfelues, a toutes les chances d'être cuit ...il vaut mieux procéder a un remplacement systématique !)
sloup(2)
|
|
Sujet : grundig 3295 Nouveau | De Jacques (webmestre) Le 17-10-2013 à 16:57 sta |
|
Non, voir mon message de 7h55.
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 18-10-2013 à 01:14 sta |
|
bonsoir
jaques je vais regarder pour trouver des explications pour une alimentation car je possède quelques trasnfos cela pourrait me servir plus tard
merci d'avoir pris sur votre temps pour m'aider
cordialement jean marc
|
|
Sujet : grundig 3295 Nouveau | De Totolagalène Le 18-10-2013 à 12:35 sta |
|

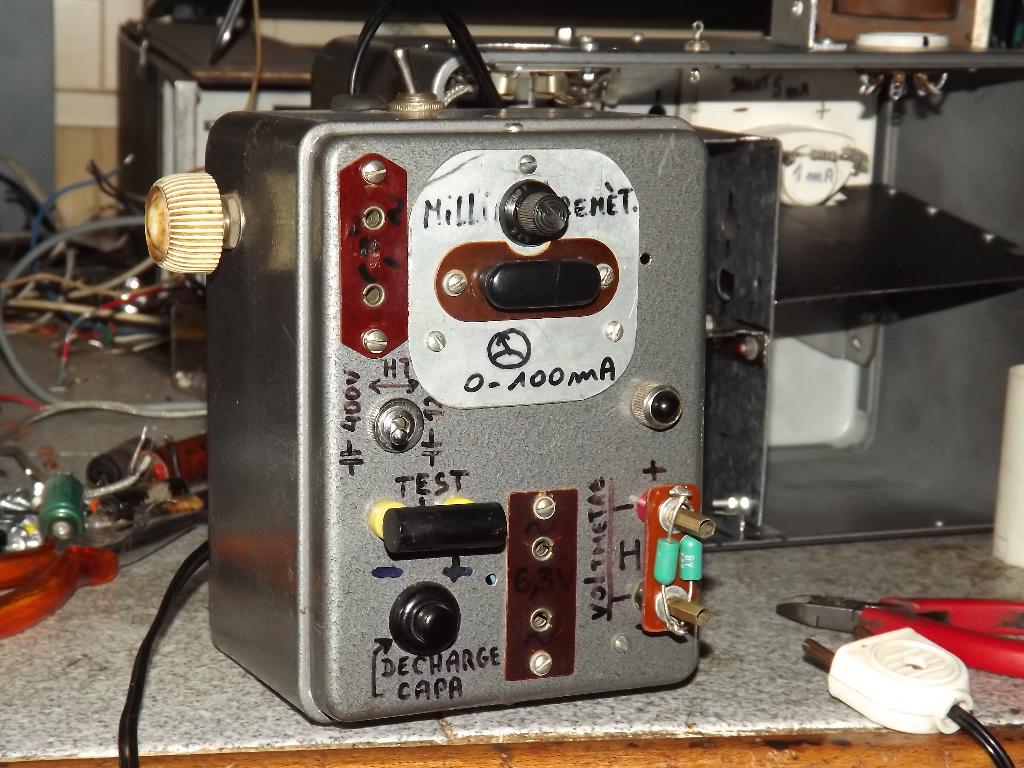

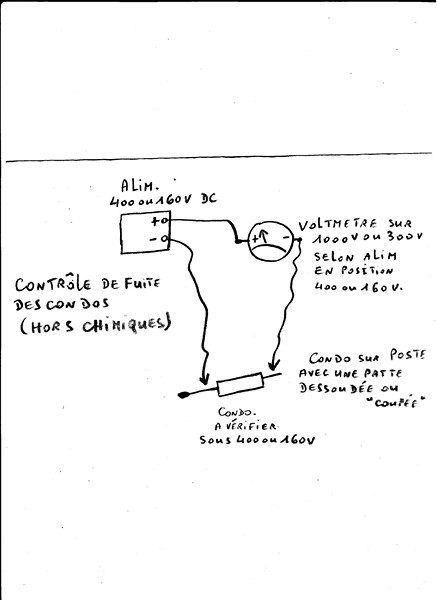

Je procède à peu près de la même manière avec poste hors tension et alim HT séparée >
Bien pratique cette alim séparée; elle sert aussi (manip différente) à mesurer la fuite
admissible sur un chimique et à alimenter un poste (filaments également) avant de s'emmerder, éventuellement pour rien, à refaire toute l'alim foutue d'un poste. >>
![[:Hi:]](s12.gif)
| |
|
Sujet : grundig 3295 Nouveau | De Totolagalène Le 18-10-2013 à 12:48 sta |
|

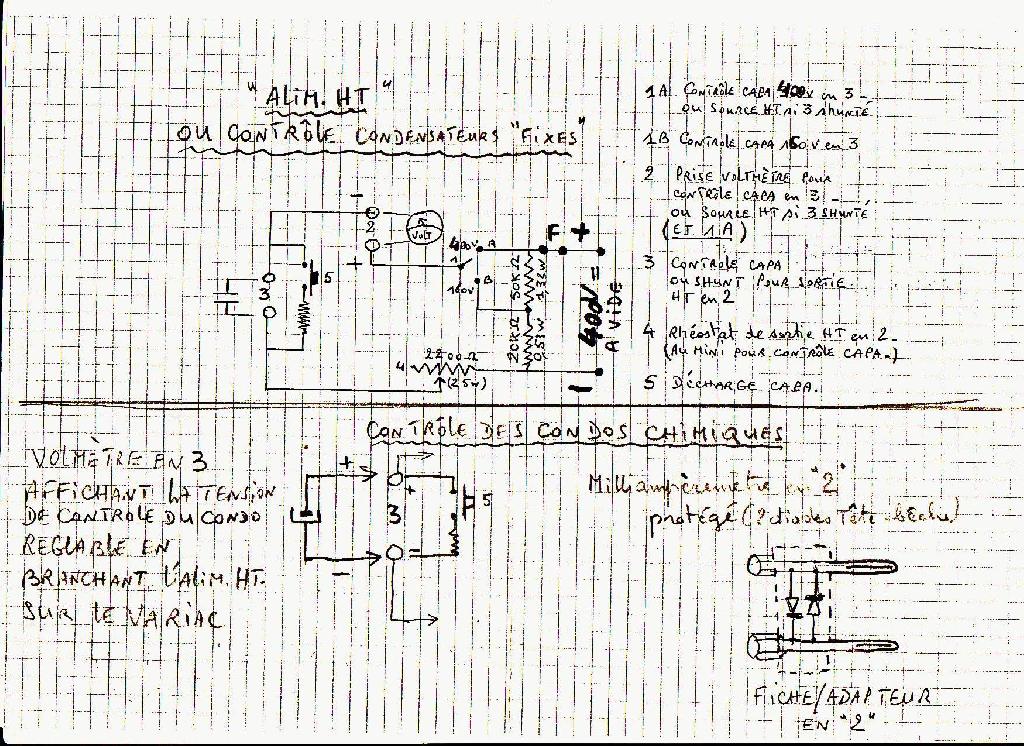

Si cela intéresse jeanmarc ou d'autres, voici le schéma >>>>
![[:Hi:]](s12.gif)
PS: Attention!!! Modèle breveté ![:-D](s2.gif)
| |
|
Sujet : grundig 3295 Nouveau | De sloup2 Le 18-10-2013 à 14:49 cms |
| |
|
Sujet : grundig 3295 Nouveau | De Michel87 Le 18-10-2013 à 14:56 sta |
|
Excellent test en vraie grandeur pour les fusibles ou le disjoncteur ![:o[]](s13.gif)
|
|
Sujet : grundig 3295 Nouveau | De Totolagalène Le 18-10-2013 à 15:21 sta |
|
Bande de paranos obsédés de la sécurité, mauvaises langues; vous avez tout faux!![:-D](s2.gif)

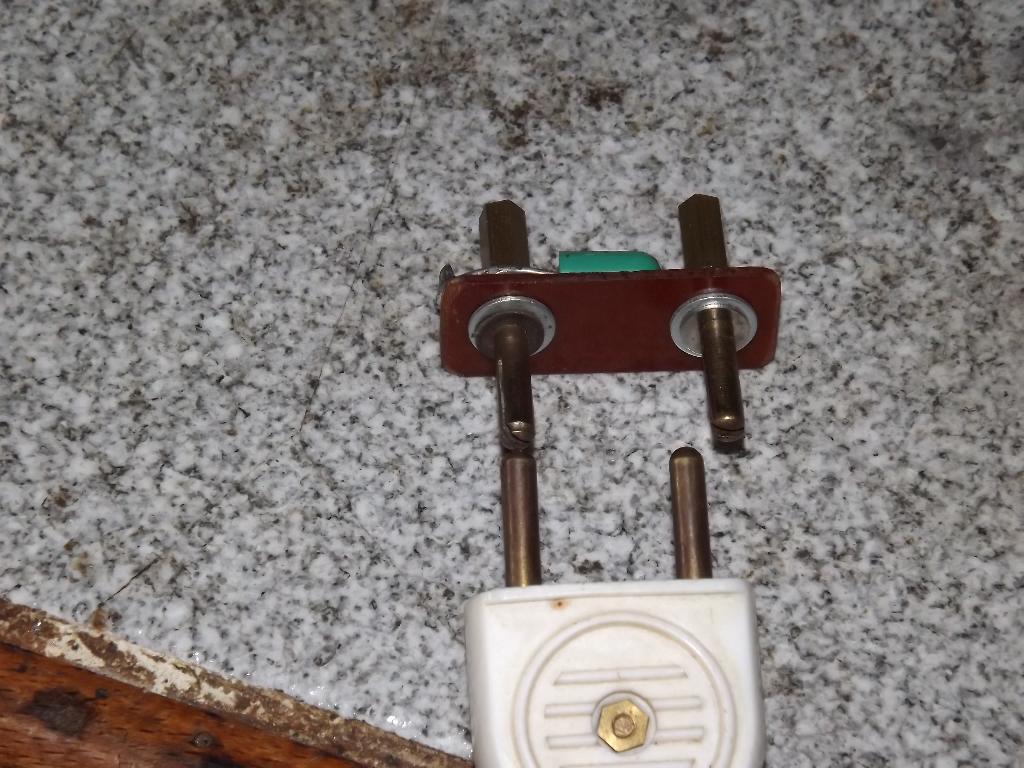

L'entraxe n'est pas le même >>>>>>>
![[:Hi:]](s12.gif)
PS: Cette pièce a été fabriquée par Toto ![[:ouin:]](s10.gif)
| |
|
Sujet : grundig 3295 Nouveau | De sloup2 Le 18-10-2013 à 16:28 sta |
|
...Et avec des diodes suppositoires ![;-)](s5.gif)
|
|
Sujet : grundig 3295 Nouveau | De casevech Le 18-10-2013 à 17:25 sta |
|
et voilà le miens,sur la photos il est entrain de reformater un condos electro sur le coté on vois deux petite lumiere allumé quand la troisième serat allumé il serat bon pour le service l'autre partit de l'appareil ser a controler le courant fuite de n'inporte condos chimique ou pas la ten sion de mesure va de 500v a 12v par le jeux des fiches femelles et du commutateur
| |
|
Sujet : grundig 3295 Nouveau | De Totolagalène Le 18-10-2013 à 17:32 sta |
|
Claude, pourquoi tu fais des p'tites photos comme çà?
Depuis quelques temps il n'est plus nécessaire que tu passes par "Image Resizer" pour réduire , c'est marqué : "Fichiers joints 3 Mo" (avant c'était 300 Ko).
![[:Hi:]](s12.gif)
|
|
Sujet : grundig 3295 Nouveau | De casevech Le 18-10-2013 à 17:39 sta |
|
c'est fatiguant de faire de gandes photos tu fait comme moi pour les voir tu met des lunettes
pour moi les KO MO j'ai encor rien compris![[:!!:]](s17.gif)
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 18-10-2013 à 17:51 sta |
|
bonsoir
je reviens vers vous car j'ai un problème sur ce grundig que j'essaie de réparer pour un ami
j'ai dans le chassis un condo de 47nf qui a un coté soudé a la masse et l'autre qui est en l'air
dans le plan il parait n'y avoir qu'un seul condo de 47nf et c'est le C32 qui a bien un coté a la masse je ne sais pas ce que représente 5e 5d 5f pourriez vous m'expliquer?? je pense souder l'autre coté sur la R21 ( 2.2 m ohm) pourriez vous me dire si c'est bien cela car comme le poste n'est pas a moi ce serait une catastrophe
je suis novice donc svp ne l'oubliez pas
merci d'avance pour votre aide
jean marc
|
|
Sujet : grundig 3295 Nouveau | De casevech Le 18-10-2013 à 17:59 sta |
|
en principe si mes souvenirs sont exact les chiffres accompagnés de lettre sont les commutations
et si tu suis bien le shémas tu doit retrouver l'emplacement de ce condos et le branchements,
je reprend du service demain si d'ici là personne ne te renseigne tu me scanne le shémas du poste et je pourrais te renseigner![[:!!:]](s17.gif)
|
|
Sujet : grundig 3295 Nouveau | De Totolagalène Le 18-10-2013 à 18:25 sta |
|
Oui la patte en l'air va bien sur R21.
"5d 5e 5f" ce sont des picots sur le bloc à touches (tu l'as en bas du schéma).
![[:Hi:]](s12.gif)
|
|
Sujet : grundig 3295 Nouveau | De Totolagalène Le 18-10-2013 à 22:01 sta |
|
casevech, avec ses lunettes, n'a même pas vu que le schéma était dans les archives ![:-D](s2.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 18-10-2013 à 22:29 sta |
|
encore un grand merci a vous
vous me retirez une sacrée épine du pied
bonne soirée et merci
jean marc
|
|
Sujet : grundig 3295 Nouveau | De Totolagalène Le 18-10-2013 à 23:16 cms |
| |
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 28-10-2013 à 15:16 sta |
|
bonjour a tous
la réfection du poste est presque terminée
il fonctionne en fm po oc par contre en go ce n'est pas le top mais ce n'est pas grave
j'ai un problème et j'espére que vous allez pouvoir m'aider
j'allais le remettre dans sa caisse mais un fil s'est cassé

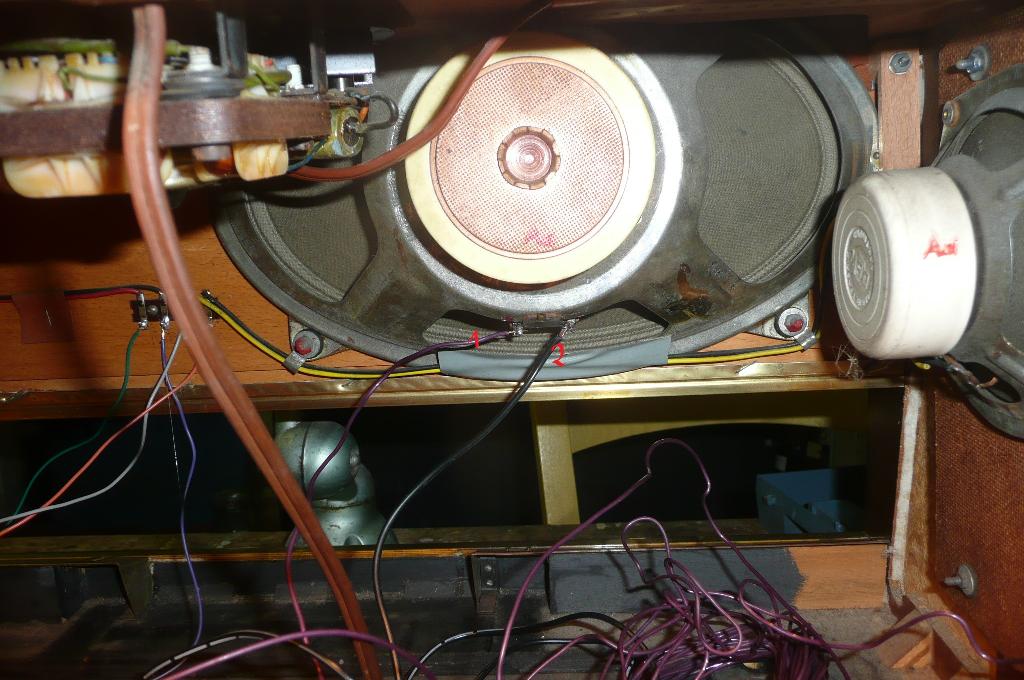

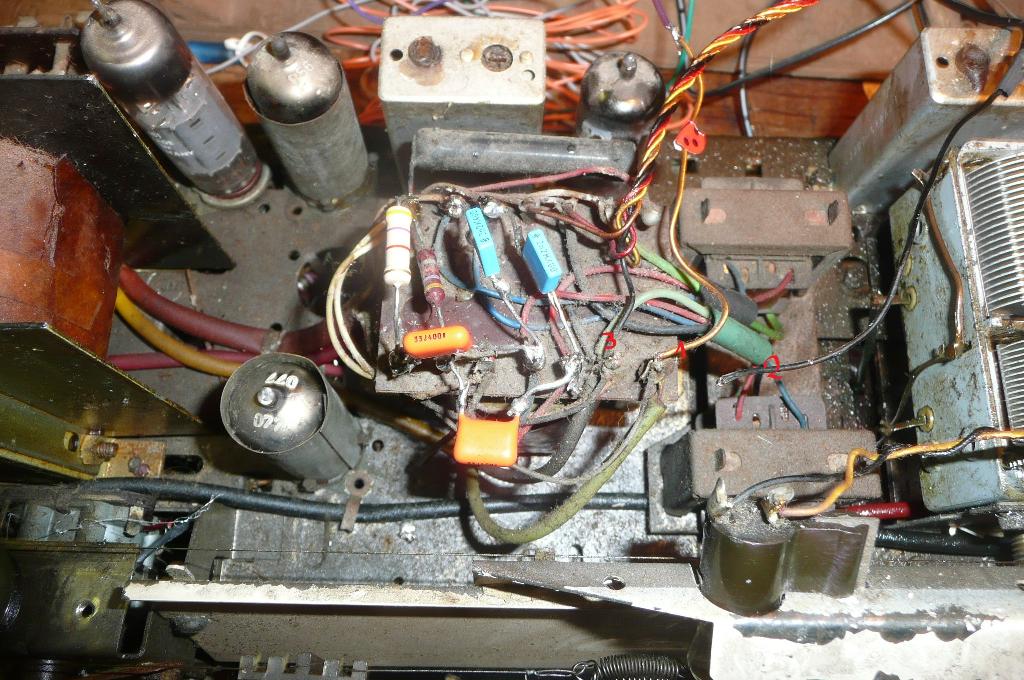

je joins 2 photos
ce fil est le n°2 il va sur la droite du hp et au petit transfo je ne sais pas sur quelle patte mais je crois que c'est sur le n°3
l'autre fil du hp est le n°1 et lui va sur la gauche hp et sur la 1ere patte du transfo
pouvez vous m'aider encore une fois et me dire qu'est ce que je risque si je me trompe de patte sur le tranfo
j'avais pris des photos du chassis mais hélas pas du dessus
merci par avance pour votre aide
jean marc
| |
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 28-10-2013 à 16:55 sta |
|
re bonjour
j'ai oublié de vous dire qu'entre le fil 1 et le n° 3 il y a 0.18hom
ce qui semblerait etre le secondaire ??
merci de vos réponses
jean marc
|
|
Sujet : grundig 3295 Nouveau | De omale 13 Le 28-10-2013 à 17:13 sta |
|
bonsoir
a priori oui ce fil va bien sur le secondaire du TS, 1.8 et la résistance
de la bobine mobile du HP
a+ et bonne réparation
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 28-10-2013 à 20:08 sta |
|
bonsoir
merci omale j'essaie demain et je vous tiens au courant
pourrais tu me dire si je me trompais de borne quelle incidence sur le transfo ou sur le hp
cela me servira pour la prochaine fois
jean marc
|
|
Sujet : grundig 3295 Nouveau | De omale 13 Le 28-10-2013 à 21:55 sta |
|
Re
sur le secondaire pas grand chose part contre si il y a une contre réaction
de branche si tu inverse les fils cella provoque un sifflement,
ou si ses la sortie du primaire tu explose le HP ,avant de souder tu mes en marche et tu
fait contact brièvement pour voir ,mais si ta mesuré 1.8 ohms pas de problème,
peu tu faire une photo du transfo la ou sorte les fils je ne vois pas bien il y a beaucoup
de poussières ![[:Hi:]](s12.gif)
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 28-10-2013 à 22:57 sta |
|
re

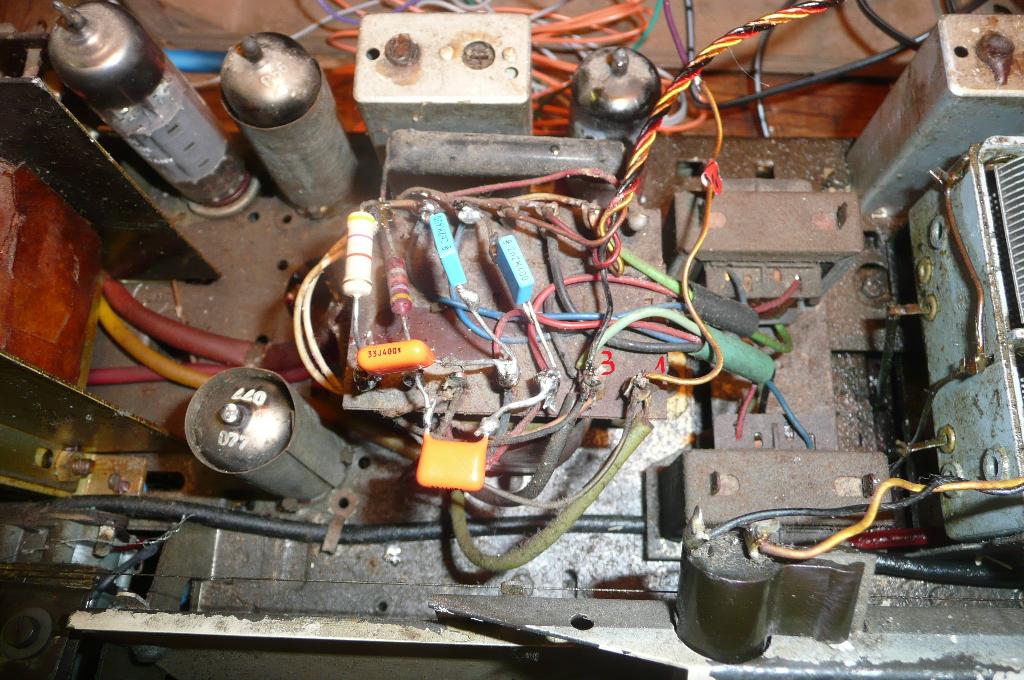

voila je te joins une photo
le 1 est le 1er fil qui va au HP
le 3 serait, pour moi,la ou je dois souder le second fil qui part au HP
entre le 1 et le 3 ( sur le transfo) 0.56ohm ( sans rien débrancher)
voila j'espére que cela peut t'aider
jean marc
| |
|
Sujet : grundig 3295 Nouveau | De omale 13 Le 29-10-2013 à 06:49 sta |
|
bonjour![[:Hi:]](s12.gif)
oui on vois bien le gros fil dans la gaine vert clair OK,
les soudure ne son pas belle il faut que tu t'applique
a faire des bonne soudure il en va du bon fonctionnement ![[:Hi:]](s12.gif)
|
|
Sujet : grundig 3295 Nouveau | De Gilbert Le 29-10-2013 à 08:16 sta |
|
Personnellement je me suis acheté pour une poignée de riz, un " capacimètre" ( sous toutes réserves concernant l'appellation ! ) venant tout droit de Chine.
Inutile pour dire si un condo est bon ( because test avec piles ) mais impec pour connaitre sa valeur ( et la comparer avec ce qui est écrit dessus)
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 29-10-2013 à 09:53 sta |
|
bonjour
merci a vous
je fais un essai cet après midi et je vous tiens au courant
jean marc
|
|
Sujet : grundig 3295 Nouveau | De jeanmarc Le 29-10-2013 à 17:29 sta |
|
bonjour
c'était bien la bonne borne
le poste est remonté et fonctionne parfaitement en FM
merci a vous de m'avoir aider
jean marc
|
|
Sujet : grundig 3295 Nouveau | De omale 13 Le 29-10-2013 à 17:58 sta |
|
Re
contant pour toi ![[:Hi:]](s12.gif)
|
|
|
