Sujet : condensateur filtrage Nouveau De tulipe  Le 15-12-2013 à 12:02 sta bonjour et bon dimanche j'ai mon condo de filtrage à brancher ,j'ai deux fils un jaune qui va au tube EZ80 et un fil noir qui va au transfo ,je voudrais savoir lequel est positif et négatif merci pour vos réponses

Sujet : condensateur filtrage Nouveau De fdevlos  Le 15-12-2013 à 12:11 sta Bonjour A priori le jaune est le plus.

Sujet : condensateur filtrage Nouveau De Michel87  Le 15-12-2013 à 12:29 sta Bonjour, Aucun marquage sur le boitier? Une photo faciliterait les choses.

Sujet : condensateur filtrage Nouveau De tulipe  Le 15-12-2013 à 13:21 cms  bonjour de quel boitier parlez vous? merci

Sujet : condensateur filtrage Nouveau De fdevlos  Le 15-12-2013 à 13:29 sta le boitier du condo. Mais si le jaune est sur l'EZ80, il y a de fortes chances qu'il s'agisse du +. Quel est ce poste ou montage ?

Sujet : condensateur filtrage Nouveau De tulipe  Le 15-12-2013 à 15:15 cms  le poste est un sonolor modèle rivoli combiné avec tourne disque

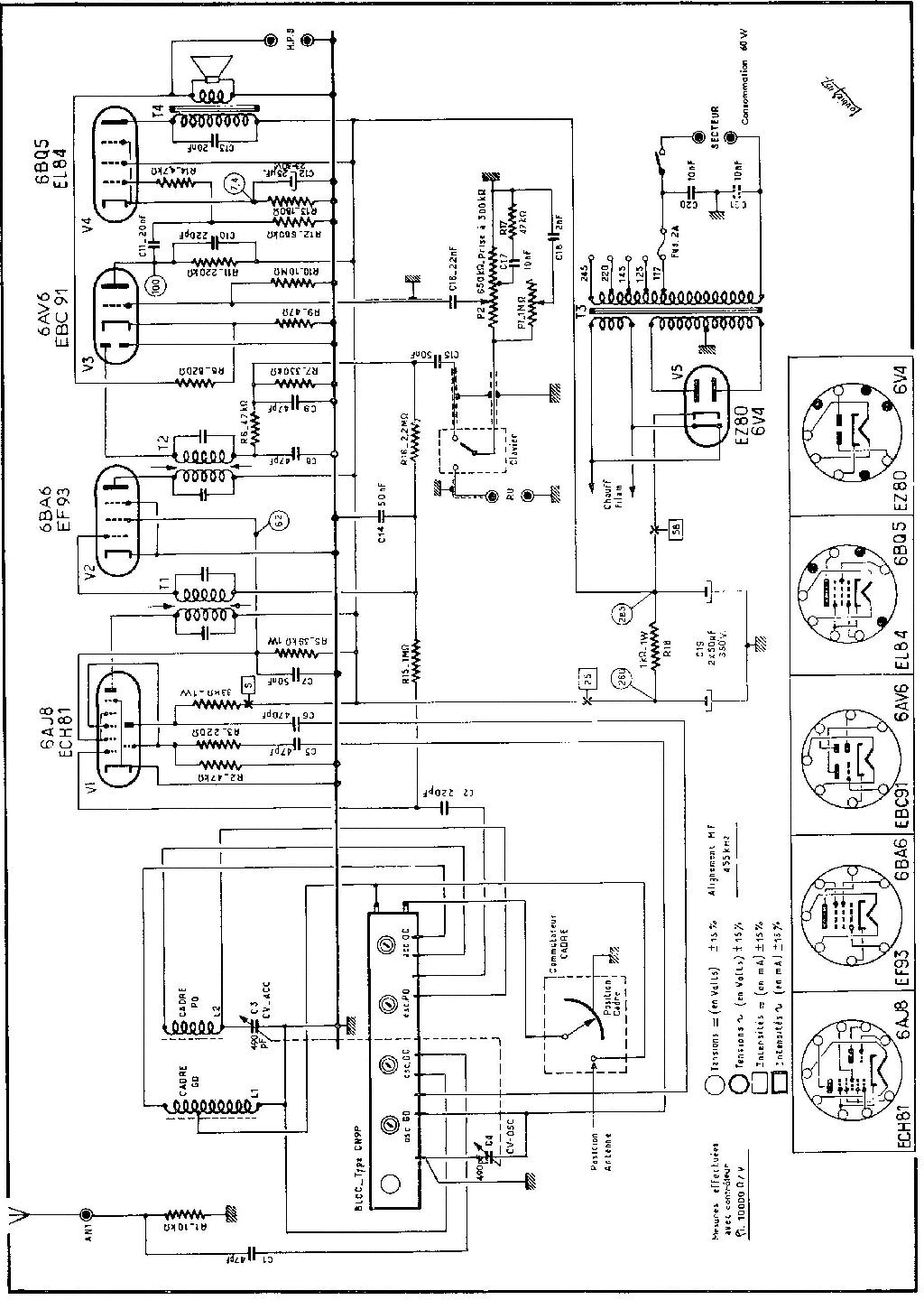

Sujet : condensateur filtrage Nouveau De fdevlos  Le 15-12-2013 à 16:35 sta celui-ci ? Un schéma utilisant le même jeu de lampes sans l'oeil magique -> Le + est bien celui évoqué. Le fil noir est le - sans doute relié au point milieu du transfo

Sujet : condensateur filtrage Nouveau De Totolagalène  Le 15-12-2013 à 16:40 sta Bonjour. Il y a 2 (deux) condos de filtrage, tu n'en remplaces qu'un? Ton nouveau condo est-il un simple ou un double? Qu'est-il marqué dessus?

Sujet : condensateur filtrage Nouveau De omer_gennius  Le 15-12-2013 à 17:12 sta Bonjour, Si tu as la photo du condo ce serait bien. Sinon le boitier doit être à la masse, donc si il est simple le noir devrait relier le boitier. Sinon c'est un double ce qui ne serait pas anormal pour un filtrage bobine-condo

Sujet : condensateur filtrage Nouveau De tulipe  Le 15-12-2013 à 18:41 sta bonsoir il y a bien qu'un seul condo de 24 MF 350/400 volt ,le fil jaune relié à EZ80 et le noir au transfo,alors si j'ai bien compris le jaune est le + et le noir négatif soudé au transfo merci pour le shéma

Sujet : condensateur filtrage Nouveau De omale 13  Le 15-12-2013 à 19:08 sta bonsoir les cosse du condo sont elle identique attention peut-être un double condo aves la carcasse relier a la masse en général le jaune =tête de filtre ou cosse longue tète de filtre condo de valeur inégale ,très souvent aussi de valeur égale

Sujet : condensateur filtrage Nouveau De omer_gennius  Le 17-12-2013 à 17:24 sta Je pense aussi que c'est un double la masse est au boitier. Le chassis des postes étant à la masse.

Sujet : condensateur filtrage Nouveau De fdevlos  Le 18-12-2013 à 11:17 sta Bonjour, Peut-être un double en effet, il faudrait une photo de la part de tulipe mais dans ce cas pensez-vous qu'un des fils pourrait aller au transfo ? C'est vrai que j'ai eu le cas où une des cosses du transfo d'alim n'était pas reliée au bobinage interne au transfo mais servait uniquement de support à une soudure. Faudrait des photos de tout cela.

Sujet : condensateur filtrage Nouveau De michel86  Le 18-12-2013 à 13:38 sta Nous parlons sans doute du condensateur de filtrage en tête de filtre... Le schéma est clair; le point milieu de la HT sur transfo est relié à la masse. Le schéma montre qu'à l'origine il y a un condensateur double (les 2 filtrages dans le même emballage Je vous suggère le remplacement des 2 par des condensateurs 33 µF/450 V mini. Comme je ne sais pas ce qu'est le condo avec fils jaune et noir, je suis embarrassé pour vous conseiller... Nous parlez vous du condo d'origine qui aurait été dessoudé, ou bien d'un condo neuf? D'un condo simple ou d'un condo double ? C'est pour ça que la photo est demandée... Pou ma part, je ne me souviens pas avoir vu de condo simple avec des fils jaune et noir... En général les condos doubles ont leur boitier serré sur la masse, un fil relié sur la cathode de la redresseuse et le second fil raccordé en sortie de la résistance de filtrage, en sortie de R18 dans le cas présent.

Sujet : condensateur filtrage Nouveau De omale 13  Le 18-12-2013 à 14:08 sta bonjour oui i y a des condos avec sorti fil ,jaune -bleue et noir le jaune toujours tète de filtre le rouge valeur plus grande, en deuxièmes place et il y a aussi des condos double avec sortie cosse la grande cosse toujours tête de filtre ,que les valeurs soit égale ou inégale sur le marquage (si dans le montage avec ce condo tube, peut-être simple (possible)il y a certainement un autre condo sous le châssis pour remplir l'office de filtre avec celui qui est en place est en tube)

Sujet : condensateur filtrage Nouveau De omale 13  Le 18-12-2013 à 16:15 sta Re a la place de bleue lire ROUGE j'avais rouge dans la tête et j'ai écris bleue vas savoir pourquoi
