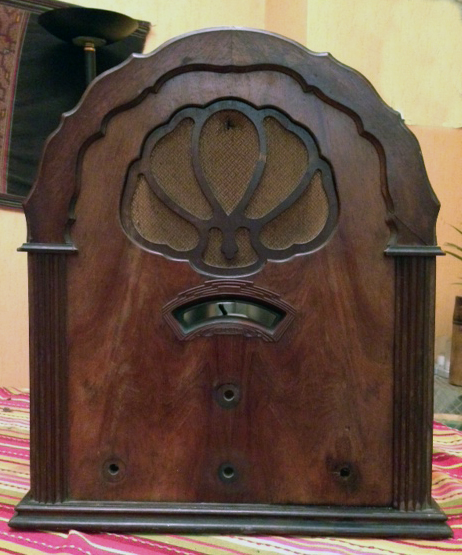

Sujet : Poste HERALD Nouveau De Papachef  Le 13-01-2014 à 18:46 sta Bonjour à tous, Une trouvaille dans un grenier un Poste Herald. Il a 7 lampes dont EY624 et 24. Les références des autres lampes sont effacées J'ai cherché sur le net et pour le moment pas de schéma ni les références des autres lampes. A Priori il est de 1933 ? Avez vous une idée sur l'année, le schéma et les références des lampes Merci

Sujet : Poste HERALD Nouveau De HLJ  Le 13-01-2014 à 20:12 sta Bonsoir, De côté difficile de voir quelles lampes l'équipent A priori ce doit être des 24, des 35, une 47 ou deux 45 en push-pull et une 80 pour alimenter tout cela. Si vous nous montrez l'arrière et le châssis ce sera plus facile... Meilleures salutations. HLJ

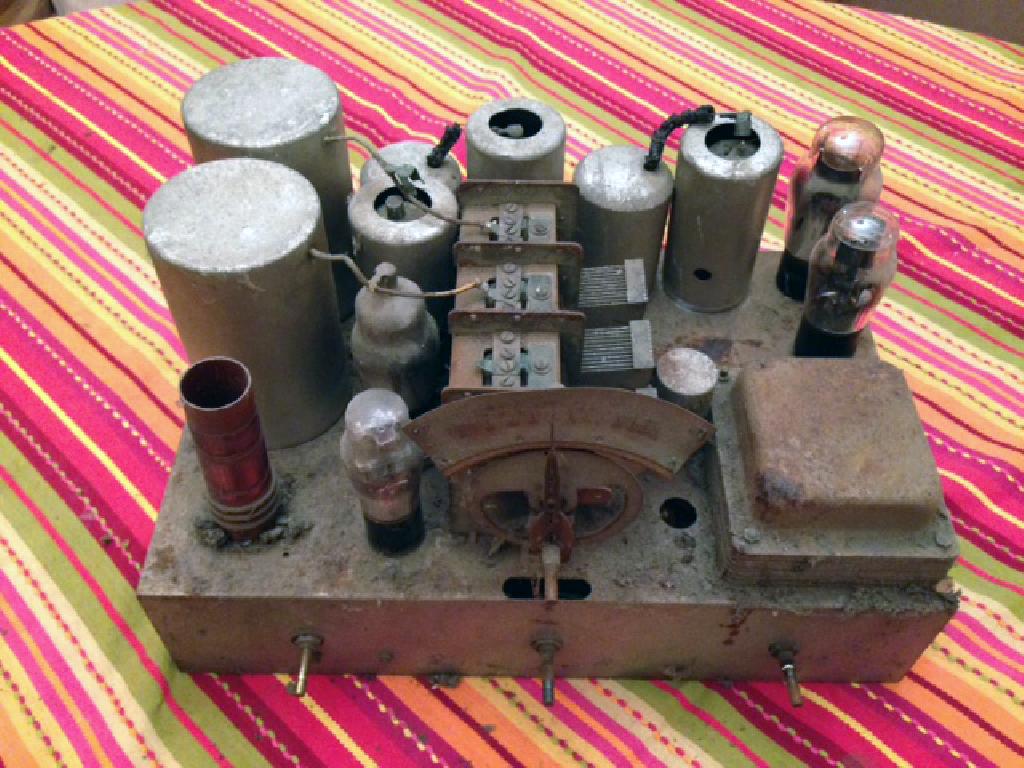

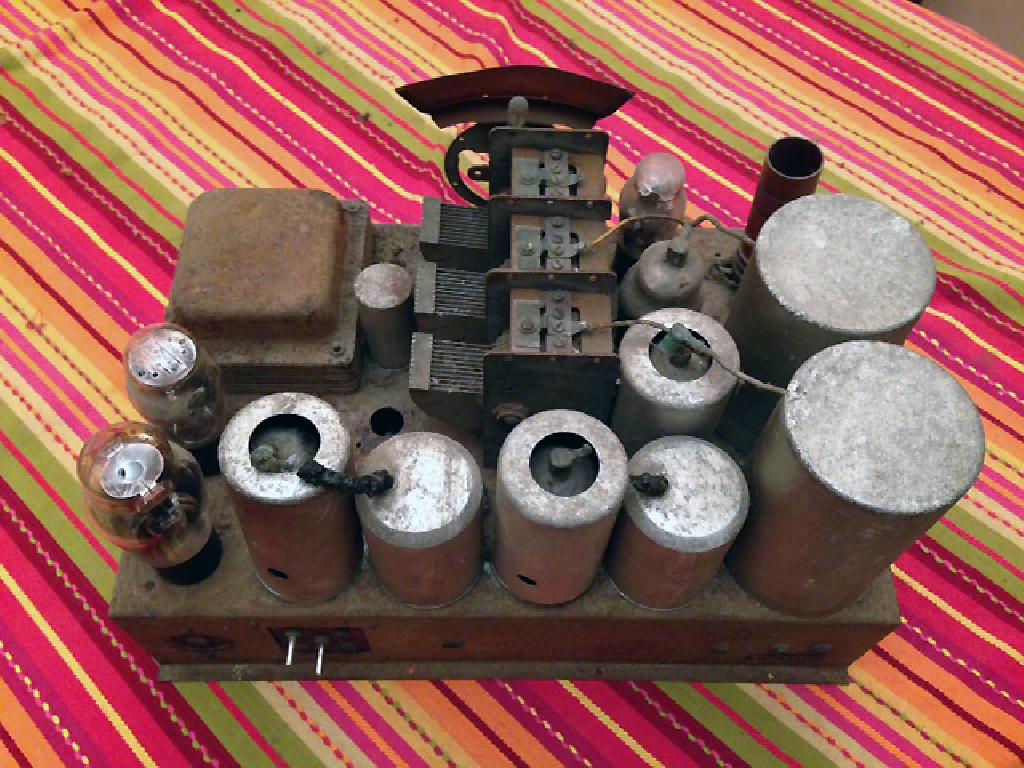

Sujet : Poste HERALD Nouveau De Papachef  Le 13-01-2014 à 20:20 sta Bonsoir, Voila 2 photos du poste Merci

Sujet : Poste HERALD Nouveau De Michel87  Le 13-01-2014 à 20:26 sta Bonsoir, Vraiment dans son jus! Du boulot en perspective. Le dessous du châssis est aussi poussiéreux ?

Sujet : Poste HERALD Nouveau De Grenouille  Le 13-01-2014 à 20:28 sta Ce poste Herald mérite vraiment une tribune!

Sujet : Poste HERALD Nouveau De Michel87  Le 13-01-2014 à 20:30 sta Ah, celle là, j'avais pas osé la faire Bon, alors, ça s'est fait...

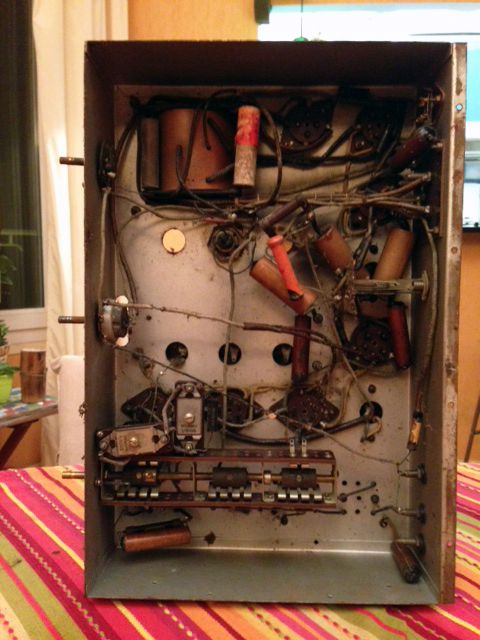

Sujet : Poste HERALD Nouveau De Papachef  Le 13-01-2014 à 20:33 sta Re, L'intérieur un peu plus "propre" mais il y a eu des "habitants"

Sujet : Poste HERALD Nouveau De Michel87  Le 13-01-2014 à 20:43 sta Le commutateur de gammes est plus que surdimensionné. Belle mécanique

Sujet : Poste HERALD Nouveau De HLJ  Le 13-01-2014 à 22:37 sta Re-bonsoir, Jeu de lampes comme dit plus haut : ampli HF => 35, mélangeuse => 24, oscillatrice => 27, ampli MF => 35, détection => 24, ampli BF => 47, redresseuse => 80. Schéma identique sur le principe à ce poste Ariane S7 Meilleures salutations. HLJ

Sujet : Poste HERALD Nouveau De HLJ  Le 13-01-2014 à 22:43 sta Ou le Sonora F1 (Super7) HLJ

Sujet : Poste HERALD Nouveau De Papachef  Le 14-01-2014 à 09:31 sta Bonjour, Merci pour ces précieuses infos

Sujet : Poste HERALD Nouveau De Papachef  Le 14-01-2014 à 20:45 sta Bonsoir, Ce poste à une Visseaux A235-5, introuvable sur le Net A votre avis ? Il a donc EY624 - 24 - (35,51) - A235-5 - 80 - x - x soit 7 lampes Merci

Sujet : Poste HERALD Nouveau De HLJ  Le 14-01-2014 à 20:59 sta Bonsoir, Ce sont les différents marquages selon les fabricants : - Visseaux A235-5 => type 35 américain (tétrode à pente variable) - Metal-Mazda EY624 => type 24 américain (tétrode à pente fixe) 35,51 => les types américains 35 et 51 sont identiques, d'où le marquage 35 / 51 apposé par la suite. Ce jeu de lampes, que je vous ai donné plus haut est hyper classique de cette époque 31 - 33 et il se retrouve sur beaucoup de postes, dont les deux mis en lien, aucun doute là dessus. Meilleures salutations. HLJ

Sujet : Poste HERALD Nouveau De HLJ  Le 14-01-2014 à 21:09 sta Voici ces lampes sur Rmorg, j'aime pas le site, mais c'est pratique avec les photos et les liens vers les autres "sous-types" de marquages fabricant : - 24 - 35 - 27 - 47 - 80 HLJ

Sujet : Poste HERALD Nouveau De Papachef  Le 14-01-2014 à 22:47 sta Merci HLJ

Sujet : Poste HERALD Nouveau De Papachef  Le 03-02-2014 à 19:05 sta Bonsoir, J'ai quelques doutes sur la fonction des lampes du schéma du poste Ariane S7. Pouvez-vous m'aider Merci

Sujet : Poste HERALD Nouveau De HLJ  Le 03-02-2014 à 22:20 sta Bonsoir, Effectivement c'est un peu croisé Depuis l'antenne, à gauche, en allant vers le haut parleur à droite on trouve : 1) 35, tétrode à pente variable, fonction : Amplificatrice haute fréquence (HF). 2) 27, triode, fonction : Oscillatrice locale. 3) 24, tétrode à pente fixe, fonction : Mélangeuse. 4) 35, tétrode à pente variable, fonction : Amplificatrice moyenne fréquence (MF) 5) 24, tétrode à pente fixe, fonction : Détectrice. 6) 47, pentode de puissance, fonction : Amplificatrice finale BF. 7) 80, redresseuse à double alternance, fonction : Redresseuse d'alimentation HT Voici les différentes fonctions des lampes, si vous n'êtes pas familier avec cette technologie, vous pouvez aller faire un tour dans les archives de ce site, sous "documents TSF" il y a des ouvrages de vulgarisation ou sur le site de Pascal Chour pascalchour.fr/... et pascalchour.fr/... Bonne restauration et bonne lecture. HLJ

Sujet : Poste HERALD Nouveau De HLJ  Le 03-02-2014 à 22:23 sta Je remets le pascalchour.fr/... qui ne fonctione pas (un point en trop à la fin) HLJ

Sujet : Poste HERALD Nouveau De Papachef  Le 04-02-2014 à 08:02 sta Merci et bonne journée

Sujet : Poste HERALD Nouveau De Papachef  Le 05-02-2014 à 08:16 sta Bonjour, Sur le poste Herald, le volume sonore reste constant en PU (pour le moment il n'y a que cela qui fonctionne) , bien que le potentiomètre de volume ne soit pas en cause. Avez-vous une explication ? Merci

Sujet : Poste HERALD Nouveau De Dominique Lambert  Le 05-02-2014 à 09:01 sta Bonjour, Si le schéma de votre poste est semblable à celui de l'Ariane, c'est normal. La prise P.U est branchée en directe sur la lampe finale. Comme le potentiomètre de sensibilité agit sur la polarisation cathode du premier tube ( tensions 2 et 30), on peut régler la radio mais pas le pick-up. Dominique.

Sujet : Poste HERALD Nouveau De Jacques (webmestre)  Le 05-02-2014 à 09:45 sta Vous avez pratiquement tous les schémas Herald dans les Compilations Readers. Volume 3 1931-1932 à partir de la page 546, Volume 4 1932-1933 à partir de la page 401, Volume 5 1933-1934 à partir de la page 390... Voir éventuellement les autre tomes et les index. Ce serait intéressant d'extraire toute les pages et de les classer dans les marques respectives et par modèle, de même que pour les Compilations Beitman, mais c'est un boulot titanesque.

Sujet : Poste HERALD Nouveau De Jacques (webmestre)  Le 05-02-2014 à 17:04 sta Message modifié, j'avais mis Howard au lieu de Herald

Sujet : Poste HERALD Nouveau De Papachef  Le 05-02-2014 à 19:23 sta Bonsoir et merci? Hélas je ne connais pas les Compilations Readers !!!!! Merci

Sujet : Poste HERALD Nouveau De HLJ  Le 05-02-2014 à 20:09 sta Bonsoir Jacques, Tu dit : ""Ce serait intéressant d'extraire toute les pages et de les classer dans les marques respectives et par modèle, de même que pour les Compilations Beitman, mais c'est un boulot titanesque."" Cela est déjà fait chez nos confrères de nostalgiaair.or... Tous les schémas des compilations Readers sont trié par marque et type. Meilleures salutations. HLJ

Sujet : Poste HERALD Nouveau De jpb1  Le 05-02-2014 à 22:48 sta Bonjour, je viens de lire ce sujet et je suis tombé sur le message de HLJ qui propose la lecture de la "TSF sans mathématique". Par curiosité j'ai été voir de quoi il s'agissait et je ne peux que conseiller cette lecture qui est vraiment bien faite et vraiment accessible à tous. Donc, même pour les pros, il est vraiment interessant de voir comment expliquer de manière simple et compréhensible des choses techniques. Allez voir vous ne serez pas surpris le lien Bonne lecture Jean-Pierre

Sujet : Poste HERALD Nouveau De Papachef  Le 06-02-2014 à 10:53 sta Bonjour, Sur le site nostalgiaair.org, pas de trace des postes Herald ?

Sujet : Poste HERALD Nouveau De Jacques (webmestre)  Le 06-02-2014 à 10:55 sta << Hélas je ne connais pas les Compilations Readers !!!!! >> Donc pas les archives ?

Sujet : Poste HERALD Nouveau De Papachef  Le 06-02-2014 à 11:40 sta Bonjour Les archives du site, si, mais je ne vois pas où sont les compilations en tout cas pas de traces de schéma de poste Hérald

Sujet : Poste HERALD Nouveau De Jacques (webmestre)  Le 06-02-2014 à 11:53 sta Schémas TSF, Marques étrangères.

Sujet : Poste HERALD Nouveau De Papachef  Le 06-02-2014 à 12:12 sta Oups merci Chef
