Sujet : Biennophone model ? Nouveau | De barney Le 25-01-2014 à 16:24 sta |
|
mon prochaine bébé qui va arriver
louis![](s12.gif)
| |
|
Sujet : Biennophone model ? Nouveau | De HLJ Le 25-01-2014 à 19:44 sta |
|
Salut Louis,
Pour les Biennophones, il faut aller chez le spécialiste,Biennophone.ch il s'agit du modèle 614 de 1941 sur cette page
Tu l'a acheté sur Ricardo ? Il me semble l'avoir vu ces dernières semaines.
Je dois avoir le schéma si nécessaire.
Meilleures salutations.
HLJ
|
|
Sujet : Biennophone model ? Nouveau | De HLJ Le 25-01-2014 à 19:52 sta |
|
Ah oui, je l'ai retouvé, cela te coûte plus cher en frais de port que le prix de l'appareil !
HLJ
| |
|
Sujet : Biennophone model ? Nouveau | De barney Le 26-01-2014 à 00:21 sta |
|
salut Henri Louis
et oui les port se très chère, je essaie de baisser le prix me rien a faire
il fat dire qu'il e asse grand et lourd me il me plaise.
enfin on verra.Si tu a la doc se volontiers et je te remercie d'avance
il a un correspondance en Phillips?
bonne soire
louis
|
|
Sujet : Biennophone model ? Nouveau | De Jean-Michel Bourque Le 26-01-2014 à 10:24 sta |
|
Le fichier pdf ne s'ouvre pas chez moi.
Windows 7 SP1, et Firefox 26.0
|
|
Sujet : Biennophone model ? Nouveau | De Balast Le 26-01-2014 à 10:33 sta |
|
![](s12.gif)
@Jean-Michel Bourque :
Un peut hésitant à ouvrir avec Firefox ( env. 30 s. ), mais ------------->
| |
|
Sujet : Biennophone model ? Nouveau | De HLJ Le 26-01-2014 à 10:42 sta |
|
Bonjour,
Pas de problème avec Safari et l'I Pad, le PDF s'ouvre.
Louis, il n'y a pas de correspondance avec Philips, Biennophone produisait ses propre appareils radio à Bienne, c'est seulement avec les TV dans les années 60 à 80 que Biennophone a pris des TV Philips.
Par contre les Médiator étaient de production Philips.
Pour le port c'est cher, mais si on l'envoie en "fragile" il y a un supplément en plus il doit prendre un carton et faire le paquet.
Je pense qu'il comptait en tirer plus ce qu'il l'a finalement vendu et qu'il compense cela par les frais d'emballage, pour ce prix si tu le reçois cassé tu lui demandera le temboursement !!
Meilleures salutations.
HLJ
|
|
Sujet : Biennophone model ? Nouveau | De barney Le 26-01-2014 à 10:53 sta |
|
salut Henri Louis
be oui je me mélange les penso avec la TV
belle époque, on enlevé l’étiquette autocollant biennophone ,et sa devenez un Phillips
bonne journée
louis
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 05-02-2014 à 19:18 sta |
|
bonsoir ,
voila il est arrivé
joli ébénisterie et beau chassie bien construit il me plait beaucoup!![](s0.gif)
quelque dégâts au transport (très lourd)
l'HP se détaché, ficelle a casse, le deux double pot desserré, et en les tournant (pas mois )touts les éléments,et fils on casse. 3 électrolytiques aut, se normal.
je vais encore avoir besoin pour la doc de HLJ merci a l'avance
quelque photo pour le plaisir de la découverte
bonne soire a tous
louis
| |
|
Sujet : Biennophone 6024 Nouveau | De barney Le 05-02-2014 à 19:21 sta |
|
| |
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 05-02-2014 à 22:02 sta |
|
Salut Louis,
J'ai créée une nouvelle fiche avec le Biennophone 6024 sur doctsf.com/gran... et j'y ai mis le schéma.
Tu n'aura qu'à y ajouter des photos.
PS: le modèle du châssis de base est 614, mais ton modèle est le 6024 selon l'étiquette à l'arrière.
Meilleures salutations.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 05-02-2014 à 23:52 sta |
|
Salut Henri Louis,
le lampes monté sont :EF9 - ECH3 - EBF2 - EF9 - EL3N - AZ1 - EM4
pour la ficelle a tu quelque chose ?
merci de la doc
louis
Louis
|
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 06-02-2014 à 07:52 sta |
|
Salut Louis,
Pour la EBF2, il y a peut-être eu plusieurs versions, c'était pendant la guerre et des fois ils manquait un type de lampe alors ils le remplaçaient par un autre sur une série de fabrication.
Où alors une réparation et le dépanneur n'avait pas de EBC3, tu peux le vérifier sur le panneau arrière, il y a en principe la liste des lampes chez Biennophone.
Pour la ficelle, je n'ais rien, que le schéma électrique que j'ai mis sur doctsf.
Bonne journée.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 06-02-2014 à 14:19 sta |
|
Salut Henri Louis,
sur le panneau arrière il a rien.
on peux remplacer un EBC3 par une EBF2 sans modification du circuit ?
La prise ptt td hf présente est d'origine, pour l’époque ?
on branchée sa directement sur la ligne téléphone?
la ficelle est réparé, le CW triple cage débloqué.
reste le double potentiomètre avec tout le fils cassé qui me pose un petit problème de repérage.
on peux chez nous trouver des condos électrolytique a visser ?
ciao louis
|
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 06-02-2014 à 21:43 sta |
|
Bonsoir Louis,
La différence entre EBC3 et EBF2 est dans le fait que avec l'EBC3 on a une triode et avec l'EBF2 une penthode, il faut donc contrôler si la G2 est connectée sur le socle par une resistance a la HT.
La fiche téléphone pour la télédiffusion BF était une option sur les postes de fabrication Suisse de cette époque, il y a un poussoir pour changer de programme et un petit transfo d'isolation BF, la position télédiffusion est prévue sur le commutateur d'ondes.
Pour des condensateurs élecrtolytiques HT à visser sur le châssis, il y en a en Suisse chez Distrelec, ici distrelec.ch/co...
Certains diront que c'est cher, mais chez RAMA il y a 30 ans ils étaient presque au même prix.
Meilleures salutations.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 06-02-2014 à 23:30 sta |
|
Bonsoir Henri Louis
effectivement a coté du boitier il a un bouton poussoir
me le transfo visible sur le schéma a disparu!
tu peut m’éclairè pourquoi depuis le secondaire du transfo hp n°10451/10537 on va sur le secondaire de la self d’excitation n°10606/10607 (n° d’après le schéma) ?
bonne soiré et merci
louis
|
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 07-02-2014 à 07:25 sta |
|
Bonjour Louis,
Le petit transfo pour la TD-BF est toujours là, on le voit sur ta photo, sous le châssis au milieu, fixé sur une équerre à 45º.
Les spires de gros fil bobinées sur la bobine d'exitation du HP (qui fait office de self de filtrage) qui sont en série avec la bobine mobile sont un dispositif anti ronflement.
Vu que la bobine d'exitation est parcourue par un courant non filtré, cela génère une variation du flux magnétique à la fréquence de ce courant, donc un ronflement à 100 Hz
En récupérant cette variation de flux au moyen de quelques spires et en la mettant en opposition de phase sur la bobine mobile en série avec la modulation BF on annule l'effet de celui-ci sur le HP, et ceci indépendamment du volume ou du signal BF venant de la lampe finale BF.
C'est un peu compliqué, mais je pense que tu as compris, certains Paillard avaient aussi ce système.
Meilleures Salutations.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De Michel87 Le 07-02-2014 à 13:59 sta |
|
Bonjour,
Ce système anti-ronflement que l'on trouve de temps en temps, est-il efficace en pratique?
A moins que le surcout ait limité sa diffusion.
|
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 07-02-2014 à 22:13 sta |
|
Bonsoir Michel,
Dans le cas de ces postes Suisses, Biennophone et Paillard, les HP et transfos étaient fabriqués en interne dans l'usine même et non achetés à des sous-traitants, le surcoût était de ce fait limité.
Meilleures salutations.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 21-02-2014 à 00:09 sta |
|
Bonsoir,
La suite de travaux
le BIENNOPHONE 6024 ma donne du fil à tordre
Ficelle coupé, condos filtrage gonfles, deux condo défectueux et surtout le fils de deux pot volume, et tonalité arraché! (écrous des fixations desserre)
Je tout refais.
Les valeurs des pots et le branchement, ne corresponde pas au schéma sa doit être du au changement de la lampe de détection, EBC3 par un EF9.
Je le allumé doucement et sa marche hourra.
Reste maintenant à changer les fils pourri qui vont de la prise HP au poste, les fils des ampoules, ce de la EM4, le cordon alimentation, etc.
Suite le boitier
au revoir
Louis
| |
|
Sujet : Biennophone 6024 Nouveau | De barney Le 28-02-2014 à 15:12 sta |
|
Bonsoir, HLJ

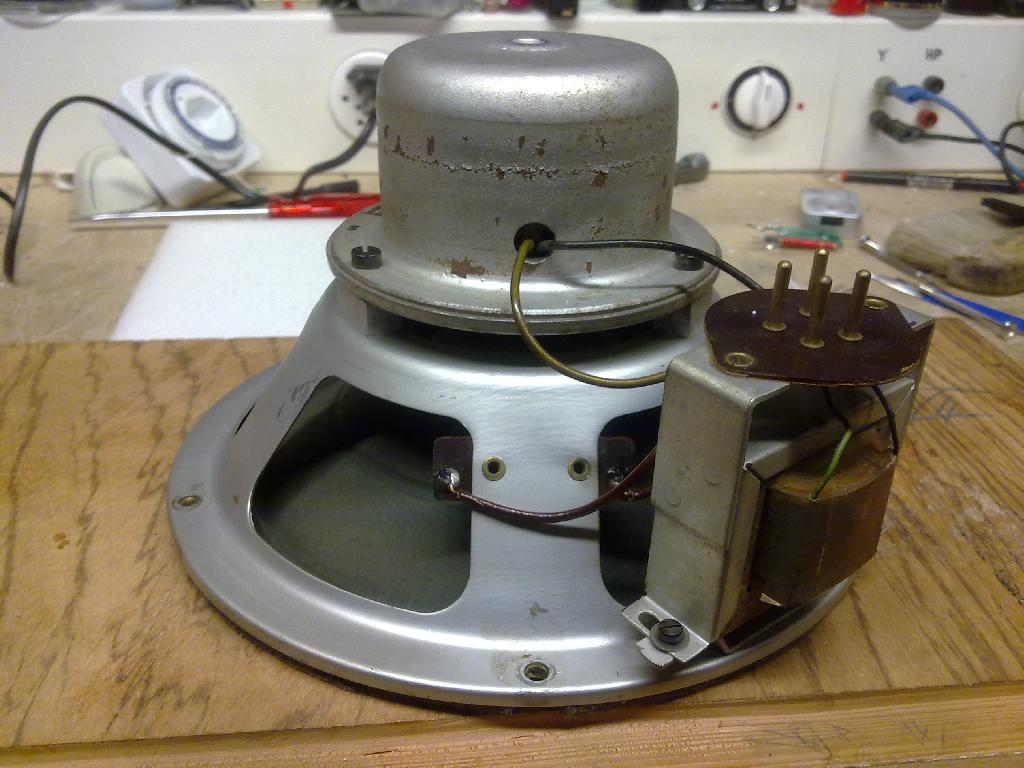

Âpre nettoyage de la toile j’essaie de remonte le hp,
e la surprise se pas le même, fixation 5 point a la place de 4 et il e plu gros, avec fiche pour le déconnecter, pas sur le modelé du site biennophone!
Question, tu peux me mesuré le valeur en ![](s26.gif)
Si sa joue je fixerai celui la comme je peux, l'originale se de goujon en laiton, car le bois se très fin.
Maintenant je comprends pourquoi il été détache
A plus louis
| |
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 01-03-2014 à 10:07 sta |
|
Salut Louis,
Je n'ai pas de Biennophone, mais je peux le demander à mon collègue qui les collectionnes.
Si je comprends bien tu n'a pas le haut-parleur d'origine qui est normalement celui-ci biennophone.ch/...
Je vais lui demander s'il en a par hasard un.
Meilleures salutations.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 01-03-2014 à 19:36 sta |
|
Bonsoir, HLJ
voila les caractéristique mesuré de l'HP
1° bobinage du transfo 26![](s26.gif)
2° bobinage du transfo 0.3 ![](s26.gif)
bobinage hp 4.5 ![](s26.gif)
bobine eccit. 1200 ![](s26.gif)
220 H. 14 pois 9 Kg 5 point de fixations
du point de vu électrique tu panse que se dans le normes ?
ciao et merci louis
|
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 02-03-2014 à 11:18 sta |
|
Salut Louis,
Il doit peut-être s'agir d'un HP Paillard, la fiche de raccordement à quatre pôles m'y fait penser.
Il faut faire un essai, mais à priori c'est ok.
Si on veut être perfectionniste il faudrait mesurer l'impédance (et pas la résistance des bobines) de l'ensemble pour voir si cela correspond pour la charge d'une EL3, mais c'est un peu compliqué a réaliser, mais voici :
Pour cela il faut alimenter le transfo de sortie du HP au primaire avec un signal de 400Hz environ en provenance d'un générateur BF avec un niveau de sortie élevé et mettre un potentiomètre de 10k de préférence bobiné en série monté en rhéostat.
Il faut ensuite régler le pot pour avoir la moitié de la tension alternative au bornes du potentiomètre qu'aux bornes de l'ensemble primaire du transfo et pot en série.
Ensuite mesurer la résistance obtenue sur le pot, celle-ci correspond (en gros) à l'impédance de l'ensemble HP et transfo de sortie.
Il faudrait également alimenter la bobine d'excitation, je ne sais pas dans quelle mesure ne pas le faire change les résultats ?
Si quelqu'un a une autre idée de comment faire, mais je crois que c'est assez simple, mais cela nécessite un générateur BF.
Meilleures salutations.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 02-03-2014 à 11:22 sta |
|
Pour la fixation, tu peux faire une planche intermédiaire en contre-plaqué de 8 à 10 mm découpée à la scie sauteuse qui reprends les goujons de la planche HP originale et sur laquelle tu peut fixer le HP avec des vis à bois.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 02-03-2014 à 22:15 sta |
|
Salut HLJ
je essaie et je trouvé 33 (Z) es possible ?
pot 10k 22v a 800hz 11v
bonne soire louis
Note des modérateurs-webmestre: sorry Louis a HLJ se n’importe qua voir suite du fil ciao
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 02-03-2014 à 22:16 sta |
|
corr.
je essaie et je trouvé 3,3 (Z) es possible ?
bay
|
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 02-03-2014 à 23:18 sta |
|
Salut Louis,

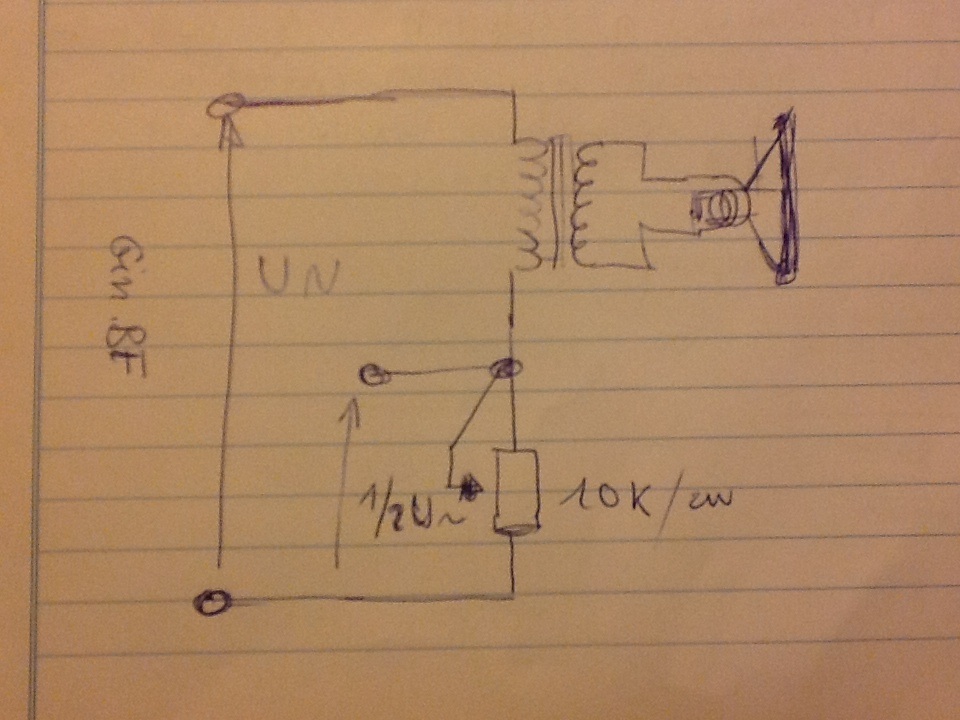

Voilà comment je voyais la chose, je ne sais pas si tu as compris, mais avec le schéma tu vois mieux.
Si on règle le pot pour avoir la moitié de la tension alternative totale, la résistance du pot est à ce moment égale à l'impédance primaire du transfo, donc il n'y à plus qu'a mesurer le pot avec un ohmmètre et on trouve la valeur Z du primaire avec le HP raccordé au secondaire.
Bonne nuit.
HLJ
| |
|
Sujet : Biennophone 6024 Nouveau | De barney Le 03-03-2014 à 11:55 sta |
|
Salut HLJ
merci du mail, le matin sa va mieux![](s2.gif)
pot 10k Gène 800Hz 4.25 V
au primer U° 4.25 V au bornes du pot U°° 2.10 V
valeur mesuré 10K - 3.025k = 6975k = Z donc entre 6500 et 7000 ![](s26.gif)
voila se un valeur adaptée a la EL3 ?
en attente
ciao louis
|
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 03-03-2014 à 23:51 sta |
|
Salut Louis,
Sur cette fiche radiomuseum.org... la charge indiquée pour une EL3N est indiquée à 7k .
Cet ensemble HP / transfo de sortie est donc parfaitement adapté pour cette lampe.
Il ne te reste plus donc qu'à le fixer dans ce poste.
Meilleures salutations.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 09-03-2014 à 18:57 sta |
|
Bonsoirs a tous
voila se terminé grâce au forum et surtout au indications de HLJ
Bel appareil, bonne construction et belle ébénisterie.
Je pense qu’il sera le dernier a paraitre pour un bon moment!
ciao Louis
| |
|
Sujet : Biennophone 6024 Nouveau | De barney Le 09-03-2014 à 19:06 sta |
|
suite et fin barney![](s12.gif)

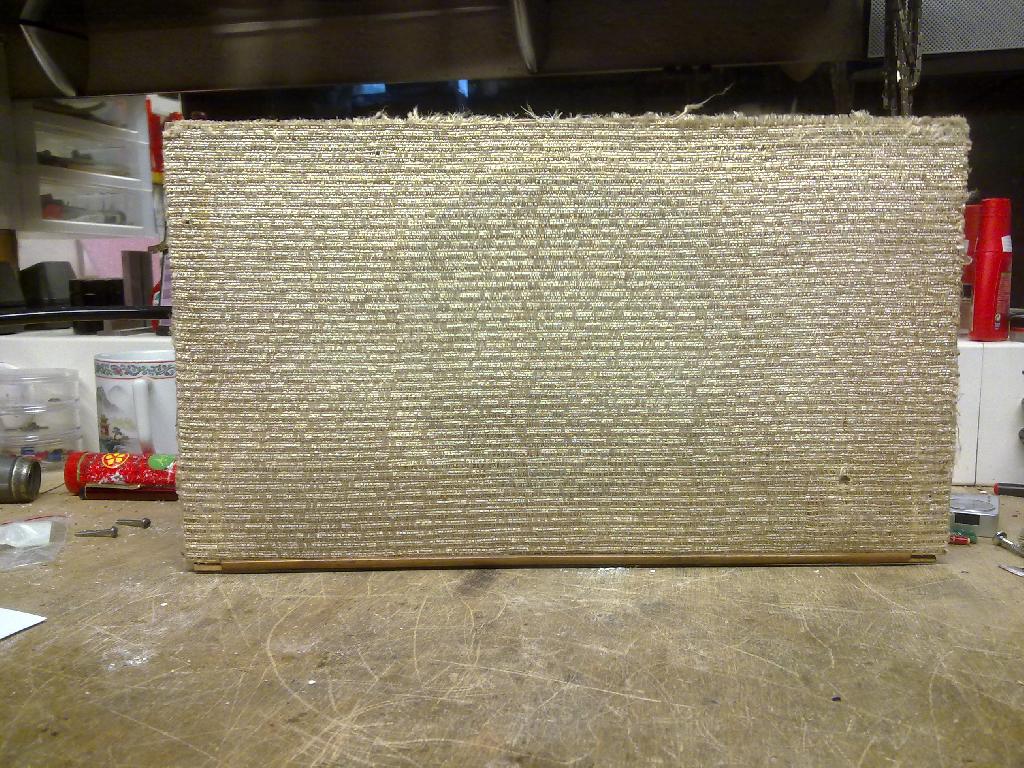

Le tissu na pas été changé me nettoyé
| |
|
Sujet : Biennophone 6024 Nouveau | De Modérateur Forum TSF Radio Le 09-03-2014 à 20:54 sta |
|
Vraiment tout beau le ouah ouah dans les fleurs..
La radio aussi, magnifique, très bien restaurée
|
|
Sujet : Biennophone 6024 Nouveau | De HLJ Le 10-03-2014 à 00:10 sta |
|
Salut Louis,
Tu as pu fixer le HP, c'est vrai qu'il a bonne gueule ton Biennophone, tu as pu trouver de condensateurs électrolytiques finalement ?
Maintenant tu va pouvoir t'attaquer aux radio batteries des années 20, je crois que tu as du travail pour ceux-là.
Meilleures salutations.
HLJ
|
|
Sujet : Biennophone 6024 Nouveau | De barney Le 16-03-2014 à 10:19 sta |
|
bonjour,
merci au modérateur et a Henri Louis, pour les appréciations.
Plus de publication, des révisions, pour le moment.
ciao a tous Louis.
|
|
|
