Sujet : 4060 et 7490 Nouveau De Tech  Le 06-02-2014 à 12:16 sta La sortie d'un CD4060 alimenté en 6,3v attaque l'entrée clock d'un 7490 qui gère un tube nixie ! En attaquant l'entrée clock directement tous les chiffres bougent n'importe comment et très vite alors que la cadence du 4060 est de 2 sec, en insérant une résistance de 2,2k en série sur l'entée clock ça compte mais pas terrible, bloquage par moments, saut de chiffre... Que faut t'il faire ? merci Tech

Sujet : 4060 et 7490 Nouveau De jcj  Le 06-02-2014 à 12:37 sta "... En attaquant l'entrée clock directement...". L'entrée clock de qui : 4060 ou 7490 ? Avec quel type de générateur sur cette entrée ?

Sujet : 4060 et 7490 Nouveau De wizhard  Le 06-02-2014 à 12:48 sta Hello.... Et il y a sans doute un décodeur-driver entre le 7490 (qui sort en BCD et non en décimal !!) et les nixie (7441 ? me souviens plus.....) En théorie la "sortance" d'un Cmos est suffisante pour UNE charge TTL Par contre il n'est pas du tout recommandé de dépasser 5 volts à l'état "haut....."

Sujet : 4060 et 7490 Nouveau De Tech  Le 06-02-2014 à 13:06 sta Ma première phrase était pourtant claire ! <<< La sortie d'un 4060 attaque l'entrée d'un clock d'un 7490 >>> Le 4060 est monté en horloge ! Je ne sais pas combien de volts sort la broche du 4060 alimenté en 6,3v ! Tech

Sujet : 4060 et 7490 Nouveau De omer gennius  Le 06-02-2014 à 13:07 sta un p'tit schéma, une photo. merci

Sujet : 4060 et 7490 Nouveau De Tech  Le 06-02-2014 à 13:15 sta et pis encore ? Le schéma est très simple ! 4060 + 7490 + 74141 + ZM1020 (alimenté sous 150v) , c'est un simple compteur ! Le problème ce situe entre le 4060 et le 7490, le comptage se fait mais mal, mais il ne manque pas grand chose ! Tous les circuits sont découplés et alimentés correctement ! Le câblage a été contrôle 10 fois tout est bon ! Mauvais signal logique ? ou non compatibilté Cmos TLL ? Tech

Sujet : 4060 et 7490 Nouveau De Jacques (webmestre)  Le 06-02-2014 à 13:22 sta Inutile d'être agressif !! Disons que CMOS et TTL, ce n'est pas le mariage idéal. Quelle fréquence sort le 4060 ? En général le circuit TTL demande une admittance plus importante que ne peut fournir un CMOS. D'autre part, une sur-oscillation en sortie du 4060 peut provoquer ce genre de problème. Le CMOS sort un niveau 1 égal à l'alimentation, à peu de choses près.

Sujet : 4060 et 7490 Nouveau De Tech  Le 06-02-2014 à 13:26 sta La sortie est à 4 hz environ ! Tech

Sujet : 4060 et 7490 Nouveau De Jacques (webmestre)  Le 06-02-2014 à 13:32 sta 4Hz ???? Un simple réseau R/C devrait suffire.

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 06-02-2014 à 14:04 sta Il est fort possible que le cmos ne redescende pas assez lors des passages au basculement du TTL, ou ne remonte pas assez pour couvrir correctement le gap de basculement. Essayez avec une 1K en pull-up ou pull-down sur l'entrée TTL. L'une des deux solutions devrait résoudre votre problème. Pour le TTl, il est impératif que le signal d'entrée soit < 0.8V pour le zéro, et >1.2V pour le niveau 1. D'autre part, un 74LS90 (moins gourmand en fan-in) en lieu et place 7490 serait certainement plus facile à "remuer"

Sujet : 4060 et 7490 Nouveau De Tech  Le 06-02-2014 à 14:15 sta La 1k c'est à dire entre entrée et masse ? J'vais voir si j'ai un LS ! Merci Tech

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 06-02-2014 à 14:16 sta "4Hz ???? Un simple réseau R/C devrait suffire. " Pas glop, le RC!!! Ca mettrait de la pente aux signaux carrés, et les TTL n'aiment pas ça du tout... On créerait en fait l'oscillation au lieu de l'éviter. Dans ce cas, il faudrait rajouter de l'hystérésis en intercalant un trigger de Schmit, pour pouvoir attaquer avec des signaux à faible pente.

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 06-02-2014 à 14:18 sta Et à l'oscillo, à quoi ressemble le signal de commande, sur l'entrée du TTL ?

Sujet : 4060 et 7490 Nouveau De Tech  Le 06-02-2014 à 14:29 sta Je viens de monter une 10k entre entrée clock et le +5v, le comptage ce fait maintenant nickel sans problèmes ! Maintenant il subsiste juste une mise à zéro au démarrage qui ne se fait pas toujours correctement, dès fois elle est normale sur 1 donc, mais dès fois sur 5 ou 8...!, pourtant j'ai bien câblé le 7490 comme sur le schéma , faut dire que j'allume le bastring avec la prise de courant...! Le 4060 est alimenté par une autre alimentation qui est de 6,3v, mais les masses sont reliées avec le circuit nixie ! Tech

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 06-02-2014 à 14:48 sta Le schéma en question ne possède pas de raz. Les entrées 2 et 3 sont câblées directement à la masse. Pour la remise à 0 manuelle ou automatique, il est impérative de mettre les pins 2, ou 3, ou les deux, au niveau 1 pendant une fraction de seconde pour forcer les sorties ABCD à 0. (Résistance de 1K entre pin 2 et masse, et bouton poussoir entre pin 2 et +5V) On peut procéder de même avec les pins 6 ou 7, pour forcer la sortie à 9.

Sujet : 4060 et 7490 Nouveau De Tech  Le 06-02-2014 à 20:47 sta Il me faut trouver une autre solution qu'un poussoir, il faut que ça démarre et que ça compte tout seul au démarrage à partir de 1 ! Tech

Sujet : 4060 et 7490 Nouveau De Tech  Le 06-02-2014 à 20:54 sta Peut être que le 4060 peux m'aider à cela ? Tech

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 06-02-2014 à 23:14 sta Un simple 7404, 7413, ou un 4093, avec une résistance et un condo, et l'affaire est classée...

Sujet : 4060 et 7490 Nouveau De Tech  Le 07-02-2014 à 02:10 sta J'ai quelques 4093 en stock ! La sorite Q3 du 4060 me sert pour le comptage du 7490, quel est le schéma pour le 4093 , Se sert t'on juste d'une porte ? Tech

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 07-02-2014 à 09:24 sta Oui, il faut juste une porte du 4093, dont la sortie est reliée à la pin 2 du 7490. Les 2 pins d'entrée (4093) sont reliées ensemble, avec une capa d'environ 470 nF dont le pied va à la masse. Il suffit alors de mettre encore une résistance de 100K entre l'entrée du 4093 et le +5, et le tour est joué. A l'allumage, la capa étant vide, le niveau d'entrée est égal à zéro, et par conséquent, la sortie se trouve à un. (reset du 7490) Après la charge de la capa, le niveau d'entrée passe à 1, et par conséquent à 0 sur la sortie, mettant le 7490 en fonctionnement normal. Le 4093 comportant un trigger de Schmitt, on peut l'utiliser sur des signaux très lents.

Sujet : 4060 et 7490 Nouveau De Tech  Le 07-02-2014 à 10:59 sta Merci Grenouille, j'essaie ça cet après midi !! A+ Tech

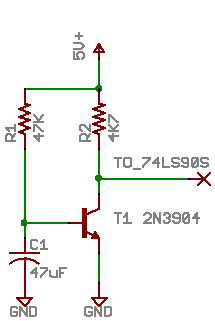

Sujet : 4060 et 7490 Nouveau De Tech  Le 07-02-2014 à 11:24 sta J'suis tombé par hazard là dessus, ça peux fonctionner ?? Tech

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 07-02-2014 à 11:55 sta C'est le même principe, mais les LS90 sont moins gourmands en entrée. A essayer.

Sujet : 4060 et 7490 Nouveau De Tech  Le 07-02-2014 à 17:22 sta Peut on mettrre un 2n2222 ou un BC237 à la place du 3904 ? Tech

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 07-02-2014 à 17:35 sta Sans problème! Le BC237 serait même meilleur.

Sujet : 4060 et 7490 Nouveau De Tech  Le 07-02-2014 à 21:21 sta Ok meric ! Le niveau de sortie du 237 ne risque t'il pas de flinguer le 74LS90 ? Tech

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 07-02-2014 à 21:50 sta Pas si le transistor est alimenté en 5V.

Sujet : 4060 et 7490 Nouveau De Tech  Le 08-02-2014 à 09:26 sta Bon j'ai que des BC238A ! Tech

Sujet : 4060 et 7490 Nouveau De Grenouille  Le 08-02-2014 à 09:29 sta Ca roule pareil!
