Sujet : ah encore des tubes ... Nouveau | De jmd_91 Le 03-03-2014 à 20:45 sta |
|
hello ,
y avait longtemps hein ...non non , je ne suis pas mort sur un de mes montages ![](s2.gif)
je me suis fait un petit ampli pour casque façon OTL :
jogis-roehrenbu...

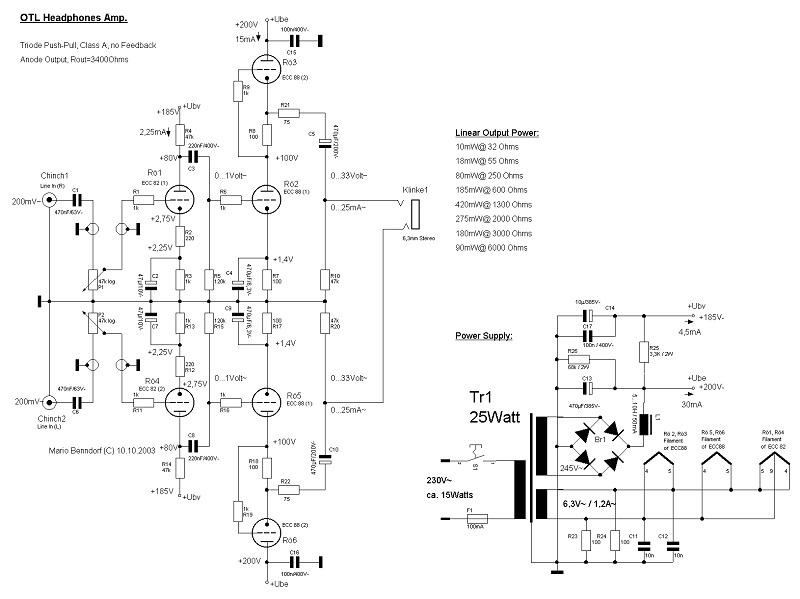

avec le plan qui va bien ...
voila , j en fais profiter si certains aiment bien la douceur des tubes mais en version casque a la place des enceintes & autre baffles plan
| |
|
Sujet : ah encore des tubes ... Nouveau | De bozec Le 03-03-2014 à 20:59 sta |
|
|
|
Sujet : ah encore des tubes ... Nouveau | De Grenouille Le 03-03-2014 à 22:11 sta |
|
Le montage l'est encore plus!...
|
|
Sujet : ah encore des tubes ... Nouveau | De Tech Le 03-03-2014 à 22:21 sta |
|
JMD_91, à l'écoute ça donne quoi ??
Tech
|
|
Sujet : ah encore des tubes ... Nouveau | De jmd_91 Le 04-03-2014 à 07:26 sta |
|
hello ,
pour les perfs , j ai pris 25 Hz jusqu' a 20 Khz , bien , c est ca reste efficace de bout en bout ![](s14.gif)
normalement , j aurais du prendre 200mV a l entré de l ampli mais j ai tester plus haut a cause des diverses sources audio !
ca donne des belles courbes sinusoïdales , j ai tester avec des résistances de 560 Ohms pour connaitre la puissance de sortie , + de 500 mW sans s écrouler du début jusqu' a la fin .
j ai utiliser mon casque audio Lem 2 x 300 Ohms pour écouter , c est doux a l écoute et c est pas comparable aux sortie audio pour casque déjà tester sur des amplis de grandes marques a transistors ou hybrides !
seul bémol , l entré est calculer a 200mV , faut donc que je revois le montage pour etre au mini de 700 mV a fin d avoir un peu plus de plage sur le potentiometre !
sur le plan , la tension est de 185 V= sur les triodes ECC82 & 200 V= sur les triodes ECC 88 , la c est pas le cas , tout le monde est a 185 V= .
![](s5.gif)
|
|
Sujet : ah encore des tubes ... Nouveau | De bozec Le 04-03-2014 à 08:21 sta |
|
bonjour
le document original et une belle réalisation içi
le cheminement de la réalisation ainsi que les précautions à prendre sont très bien expliquées
Bozec
|
|
Sujet : ah encore des tubes ... Nouveau | De ON5MJ Le 04-03-2014 à 10:08 sta |
|
15 watts secteur pour une écoute au casque ?
|
|
Sujet : ah encore des tubes ... Nouveau | De Tech Le 04-03-2014 à 10:12 sta |
|
Bosec, le document original est sur Jogis il me semble !
Merci pour les infos JMD91, c'est apparemment un excellent schéma !
Tech
|
|
Sujet : ah encore des tubes ... Nouveau | De swlradiostation Le 04-03-2014 à 12:02 sta |
|
Je ne sais pas si c'est un phénomène de mode mais il y a des kits chez nos amis les chinois avec des 6N3, 6N11. Sinon, il me semble que la majorité des casques HiFi sont en 32 ohms ?
JP
|
|
Sujet : ah encore des tubes ... Nouveau | De jmd_91 Le 04-03-2014 à 16:08 sta |
|
hello ,
voila mon casque , un modèle LEM DH-1005L , provenance aéronautique , genre cessna
| |
|
Sujet : ah encore des tubes ... Nouveau | De swlradiostation Le 04-03-2014 à 16:46 sta |
|
Ah ce n'est pas le même que Hollande![](s2.gif) ![](s2.gif)
Au niveau bande passante, il couvre quoi ?
JP
|
|
Sujet : ah encore des tubes ... Nouveau | De Jacques (webmestre) Le 04-03-2014 à 17:04 sta |
|
|
|
Sujet : ah encore des tubes ... Nouveau | De jmd_91 Le 04-03-2014 à 17:06 sta |
|
re ,
aucune idée , je sais juste que le casque et micro sont de type dynamique
|
|
Sujet : ah encore des tubes ... Nouveau | De Grenouille Le 04-03-2014 à 17:30 sta |
|
C'est un casque HIFI stéréo aéronautique, pour mieux écouter le bruit infernal des moteurs Lycoming...
|
|
Sujet : ah encore des tubes ... Nouveau | De Jacques (webmestre) Le 04-03-2014 à 19:05 sta |
|
C'est bien ce que je disais, la bande passante est de toute façon limitée par les oreilles (ou ce qu'il en reste)
|
|
Sujet : ah encore des tubes ... Nouveau | De Tech Le 05-03-2014 à 00:02 sta |
|
jmd_91, au niveau résiduelle ronflette c'est correct ?
Tech
|
|
Sujet : ah encore des tubes ... Nouveau | De michel aka jordu1952 Le 06-03-2014 à 10:18 sta |
|
Euh, à quoi sert un ampli HIFi pour écouter sur un casque aviation, dont la BP est certainement limitée ? Moi, j'dis ça, j'dis rien...
Michel
|
|
Sujet : ah encore des tubes ... Nouveau | De fdevlos Le 06-03-2014 à 10:27 sta |
|
Bonjour,
Je crois que c'est avant tout le plaisir de la bricole.
J'ai moi même fait un ampli que je n'écouterai probablement jamais.
Quant à la dizaine de tsf que j'ai pu remettre en route, je n'en écoute que deux
régulièrement.
|
|
Sujet : ah encore des tubes ... Nouveau | De Tech Le 06-03-2014 à 11:28 sta |
|
Enfin une bonne parole !! le plaisir de la bricole c'est tout !
Tech
|
|
Sujet : ah encore des tubes ... Nouveau | De ON5MJ Le 06-03-2014 à 12:42 sta |
|
Sauf erreur il n'y a pas de stéréo en écoute aviation (où alors je suis en retard d'une guerre). Par contre il y a des micros à doubles pastilles pour compenser le bruit moteur en cabine.
|
|
Sujet : ah encore des tubes ... Nouveau | De Tech Le 06-03-2014 à 12:49 sta |
|
Je ne pense qu'il soit assez bête pour avoir laissé le casque en mono !!![](s0.gif)
|
|
Sujet : ah encore des tubes ... Nouveau | De Grenouille Le 06-03-2014 à 12:52 sta |
|
C'est bien ce qui m'a fait sourire également!... ![](s2.gif)
Mais l'auteur ne semble pas être au courant.
|
|
Sujet : ah encore des tubes ... Nouveau | De Grenouille Le 06-03-2014 à 12:59 sta |
|
"Je ne pense qu'il soit assez bête pour avoir laissé le casque en mono"
Il n'a pas le choix,vu que les casques aéronautiques ne sont PAS stéréo!
|
|
Sujet : ah encore des tubes ... Nouveau | De Tech Le 06-03-2014 à 13:12 sta |
|
Il n'y a pas deux hp dans ces casques ?![](s11.gif)
Tech
|
|
Sujet : ah encore des tubes ... Nouveau | De ON5MJ Le 06-03-2014 à 13:45 sta |
|
Si il y a deux HP mais l'aéro ne prévoit pas la stéréo. Expérience de pilote: cela ne sert à rien en aviation. La norme date d'avant la guerre d'ailleurs, et la COM se fait encore en AM.
|
|
Sujet : ah encore des tubes ... Nouveau | De ON5MJ Le 06-03-2014 à 13:47 sta |
|
Et en plus l'impédance nominale est en 600 uniquement
|
|
Sujet : ah encore des tubes ... Nouveau | De ON5MJ Le 06-03-2014 à 13:48 sta |
|
Et les jacks aviation sont un peu plus gros que les jacks audio.
|
|
Sujet : ah encore des tubes ... Nouveau | De Tech Le 06-03-2014 à 14:12 sta |
|
C'est bien ce que je pensais, il y a deux HP, on peux donc les séparer !!![](s0.gif)
Tech
|
|
Sujet : ah encore des tubes ... Nouveau | De ON5MJ Le 06-03-2014 à 15:25 sta |
|
Câbler du mono en stéréo sur deux fils seulement et mettre un transfo d'impédance à la hausse c'est pas simple du tout. Et accepter une bande passante BF dérisoire. Tel que présenté sur la photo, le casque fonctionne en mono il me semble.
Mais tout est possible, j'ai même fait l'inverse pour le passager (nettement plus facile car en aviation on a un peu de puissance BF sur le casque): utiliser en avion un casque stéréo en connectant les écouteurs en parallèle, mettre en série une résistance de 630 et changer de connecteur. C'est nettement moins cher qu'un casque aviation Telex ou autre et la bande passante audio est nickel pour l'usage (surtout écouter les stations broadcast AM sur l'ADF pendant le vol et parler au passager).
|
|
Sujet : ah encore des tubes ... Nouveau | De jmd_91 Le 06-03-2014 à 21:24 sta |
|
hello ,
bon , je vois qu' on s ennui quand je suis pas la !
alors pour répondre a ronronnement , c est quasiment plat ![](s5.gif)
et pour le casque , oui , il était en mono et je l ai même tester sur mon IC-726 Icom , super audition a la réception et même en qualité émission sans avoir de préampli .
et pour l utilité , oui , bricolage mais qui servira , j ai du temps de libre a défaut d etre sur le 28 Mhz .
pour la qualité sur l ampli , ca fonctionne bien , c est un très bonne écouté a comparer de mon installation pseudo Hifi avec mes enceintes et mon proto PL504 ![](s2.gif)
bon je peut pas joindre de photo , le site merdouille
|
|
Sujet : ah encore des tubes ... Nouveau | De swlradiostation Le 06-03-2014 à 21:24 sta |
|
|
|
Sujet : ah encore des tubes ... Nouveau | De jmd_91 Le 06-03-2014 à 21:27 sta |
|
Hiraga !!! et non Hiriaga
|
|
Sujet : ah encore des tubes ... Nouveau | De swlradiostation Le 06-03-2014 à 21:31 cms |
| ![](tr.gif) |
Ah zut, j'ai tappé trop vite. Bon, c'est bien tu as rectifié.
| ![](tr.gif) |
|
|
Sujet : ah encore des tubes ... Nouveau | De swlradiostation Le 06-03-2014 à 21:51 cms |
| |
|
Sujet : ah encore des tubes ... Nouveau | De F6CER Le 06-03-2014 à 23:09 sta |
|
Bonsoir les jeunes, vous avez quelque peu tendance à tout mélanger : ces beaux amplis ne sont faits que pour des casques électrostatiques comme le Stax ou celui fabriqué par Hiraga
|
|
Sujet : ah encore des tubes ... Nouveau | De ON5MJ Le 07-03-2014 à 02:09 sta |
|
Par curiosité, les casques électrostatiques ça fait combien d' ?
|
|
Sujet : ah encore des tubes ... Nouveau | De f6cer Le 07-03-2014 à 08:52 sta |
|
Bonjour
en fait l'impédance dépend uniquement de la fréquence puisque le transducteur est simplement un condensateur
sur le web on trouve un très bon article de Hiraga
|
|
Sujet : ah encore des tubes ... Nouveau | De ON5MJ Le 07-03-2014 à 09:37 sta |
|
Ah ben voilà quelque chose que j'ignorais. Je dormirai moins bête ce soir. Merci.
|
|
Sujet : ah encore des tubes ... Nouveau | De guyguy Le 07-03-2014 à 12:38 sta |
|
Sous " HTML" les images ne s'affichent pas , (en enregistrement ) ?. Mais le texte si .
|
|
Sujet : ah encore des tubes ... Nouveau | De jmd_91 Le 17-03-2014 à 21:45 sta |
|

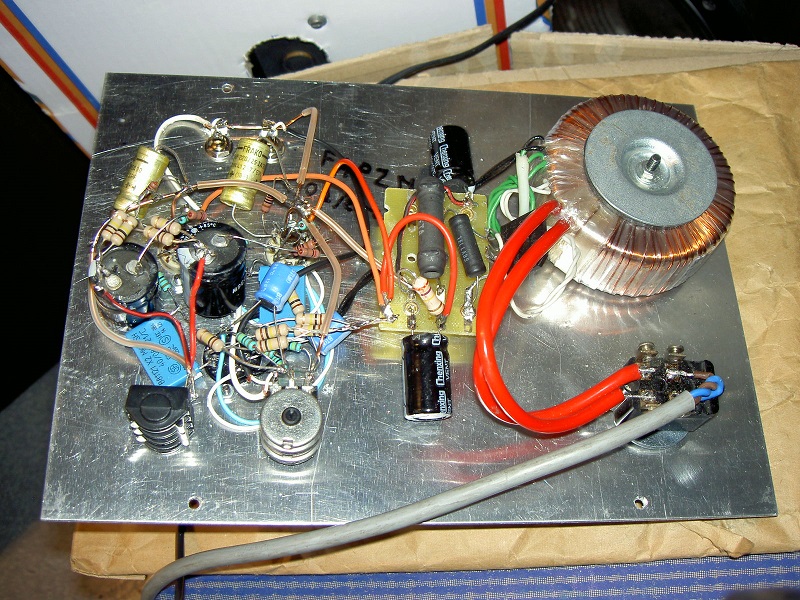

hop la , le coucou finis , ah , c est bien d écouter les music ou même regarder les films façons de vieux TSF ...
| |
|
Sujet : ah encore des tubes ... Nouveau | De totophe88 Le 18-03-2014 à 07:19 sta |
|
A tous,jmd-91 je vois que vous avez amélioré la beauté de votre conception personnel,je rajouterai un beau galvanomètre a l'ancienne,pour indiquer les milliampères et la tension
Christophe
|
|
Sujet : ah encore des tubes ... Nouveau | De jmd_91 Le 18-03-2014 à 20:35 sta |
|
hello ,

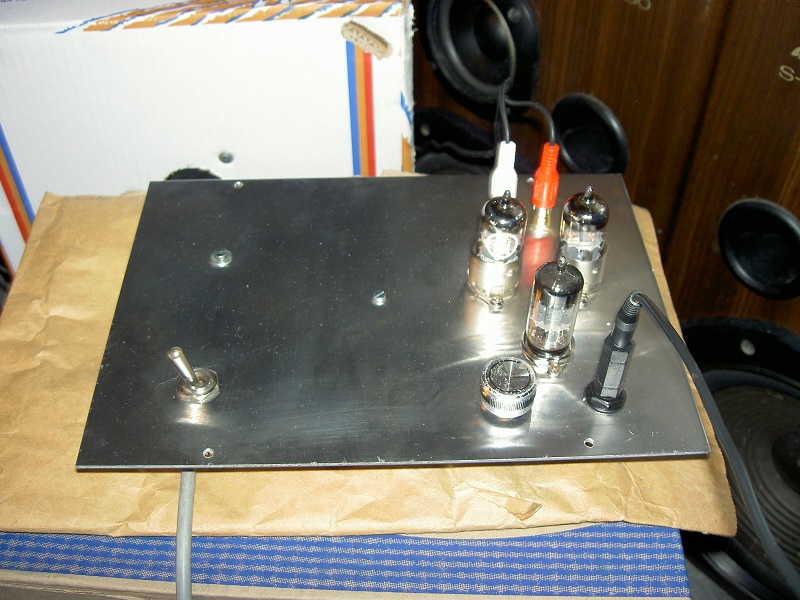

oui , le look donne aussi un respect sur le savoir-faire , la photo jointe est mon ampli en version REV. 3.0
![](s5.gif)
| |
|
|
