Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 15-03-2014 à 16:18 sta |
|
Bonjour,
Après un énorme passage a vide, je reviens faire un tour sur le forum
mes amitiés a tous ceux que je connais ainsi qu'aux nouveaux
et bien sur le salut comme il se doit a Jacques ![](s12.gif)

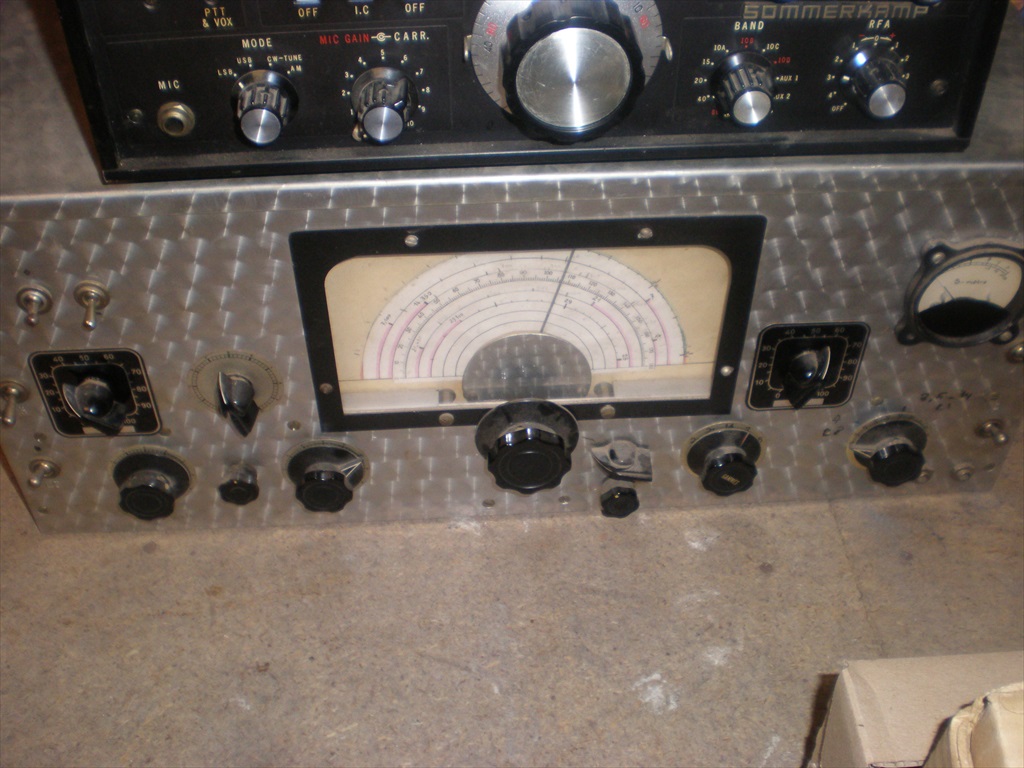

Toujours en activité radio, même mis en veilleuse, j'ai récupéré ce poste de construction amateur avant départ en déchetterie et j'ai bien envie de lui rendre la parole......

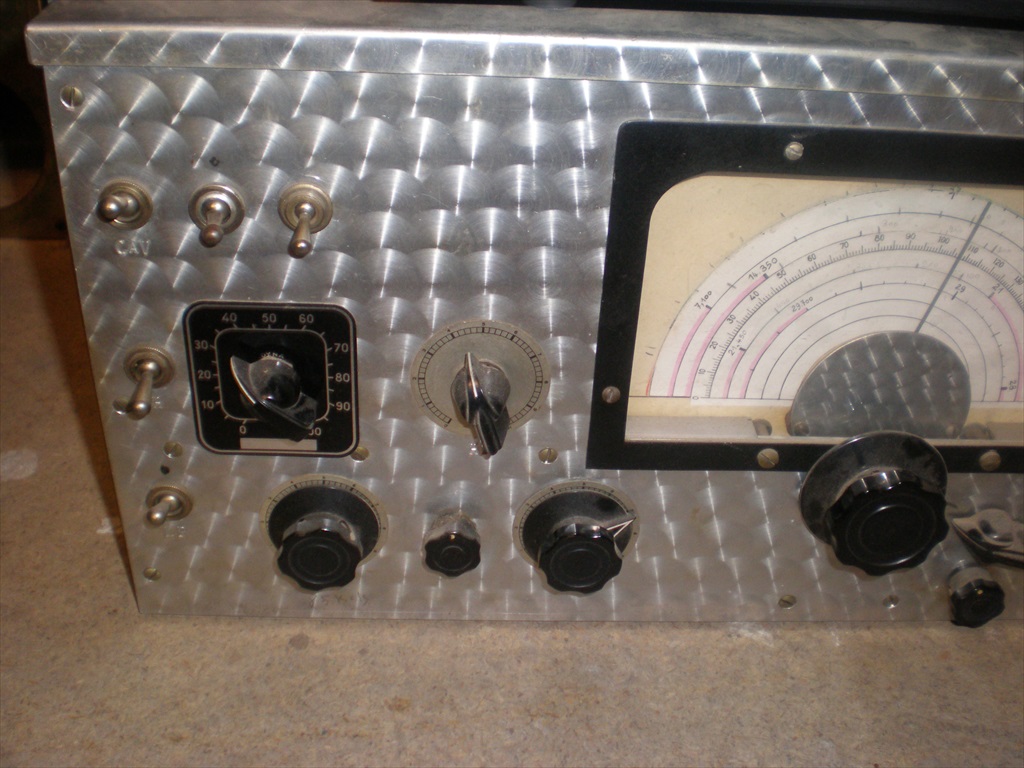

Apparemment, je pense avoir a faire a un récepteur simple (il y a un émetteur a coté qui attendra son tour)
5 bandes du 80m au 10m + un "module" VHF 144Mhz que l'on ne voit pas sur les photos
Bon, c'est un peu différent d'un FT1000 Yaesu mais je pense pouvoir m'amuser avec
ça doit bien être possible d'écouter la BLU sur 80m légèrement décalé en AM!?
par contre, j'aurai peut être besoin d'un coup de main pour me familiariser avec le bestiaux après avoir remplacé et contrôlé les condensateurs et autres...
je vais commencer par dépoussiérer tout ça (bien qu'il soit relativement propre) et relever les lampes utilisées
a bientôt
philippe
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De ON5WF Le 15-03-2014 à 16:36 sta |
|
![](s12.gif)

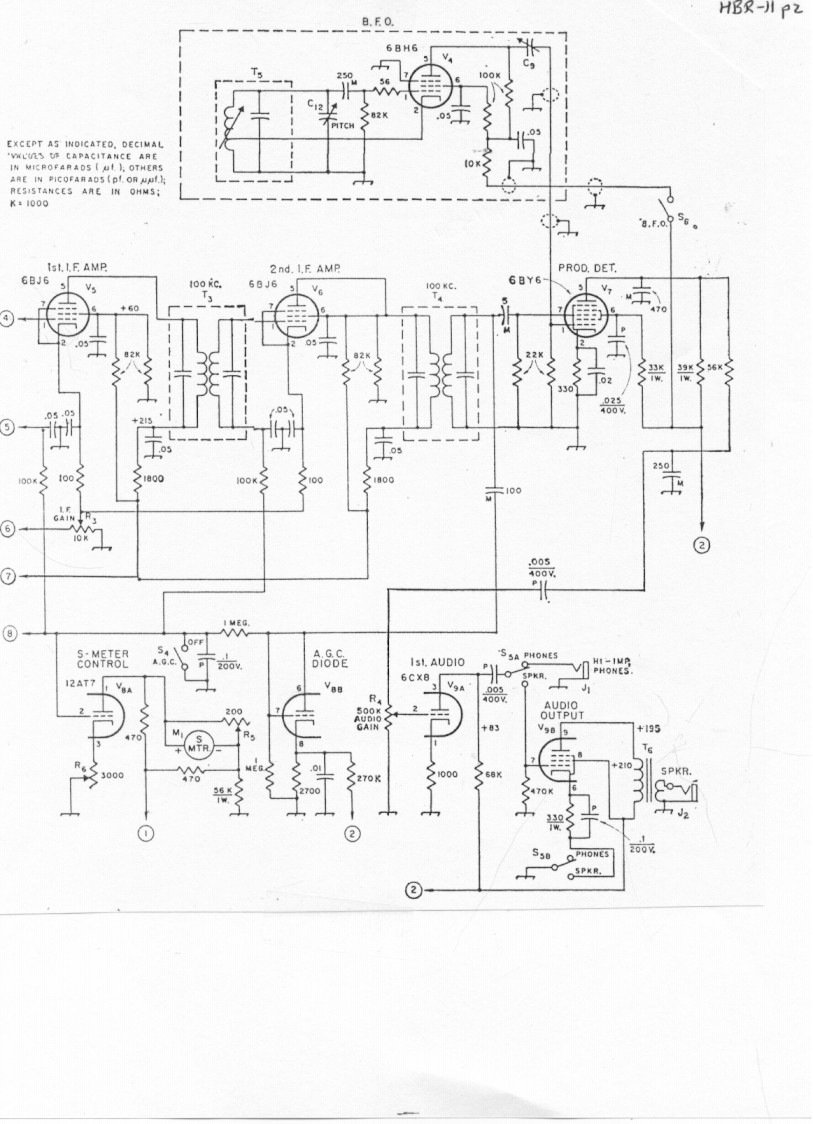

L'écoute de la BLU sur un RX AM est possible s'il y a un BFO (indispensable aussi pour la CW)!
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 15-03-2014 à 16:46 sta |
|
Bonjour ON5WF,
et avec un géné HF a coté calé sur la FI du poste ne rayonnerai pas assez?
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De ON5WF Le 15-03-2014 à 17:02 sta |
|
![](s12.gif)
Je n'ai jamais testé cela, mais c'est à essayer. Voir par exemple
ici.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 15-03-2014 à 17:15 sta |
|
Bien vu!
c'est pas compliqué![](s1.gif)
mais qui dit que ce récepteur n'a pas de BFO ?
je n'ai pas encore tout compris du montage.....

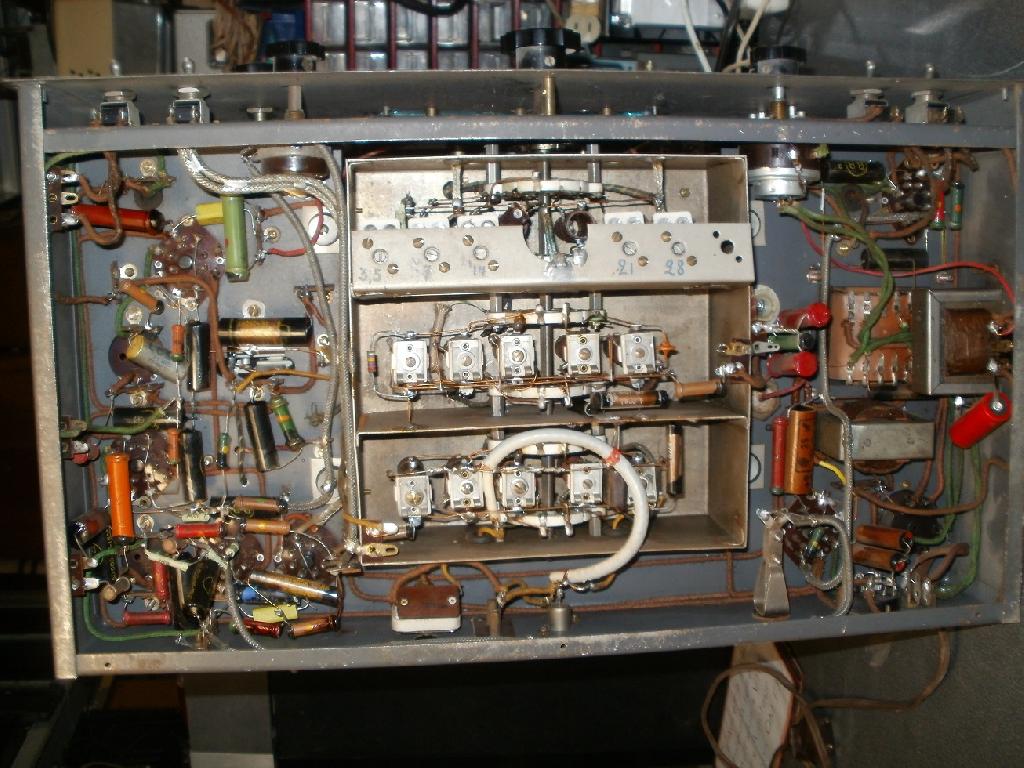

si je ne compte pas la redresseuse (modifié avec des diodes), le tube régul OB2 et la finale BF 6V6.....il reste encore 8 tubes, ça fait du monde!
dans le désordre le plus complet: 6J7,6AU6,6BA7,EF41,6K7,6K7,VT90 et 6AT6
sans parler des commandes de façade!?
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Adams Le 15-03-2014 à 17:55 sta |
|
Bonsoir
Au pifomètre je verrai bien le BFO dans le boitier MF à coté du TA , avec la 6J7.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 15-03-2014 à 18:58 sta |
|
Bonsoir Adams,
Gagné avec l'inter en bas a droite pour la mise en service ou pas et ensuite on va mélanger tout ça avec la 6AT6....cool!
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De ON5MJ Le 16-03-2014 à 02:43 sta |
|
Depuis bien longtemps, bien avant guerre, il y a un oscillateur de battement sur les récepteurs amateurs pour décoder la CW. Décoder la SSB est possible aussi en jouant sur la fréquence de battement et sur la sélectivité des MF (si possible) mais attention à la stabilité en fréquence. Un détecteur à diode marche mais ce n'est pas le top en SSB.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 16-03-2014 à 13:00 sta |
|
Bonjour,

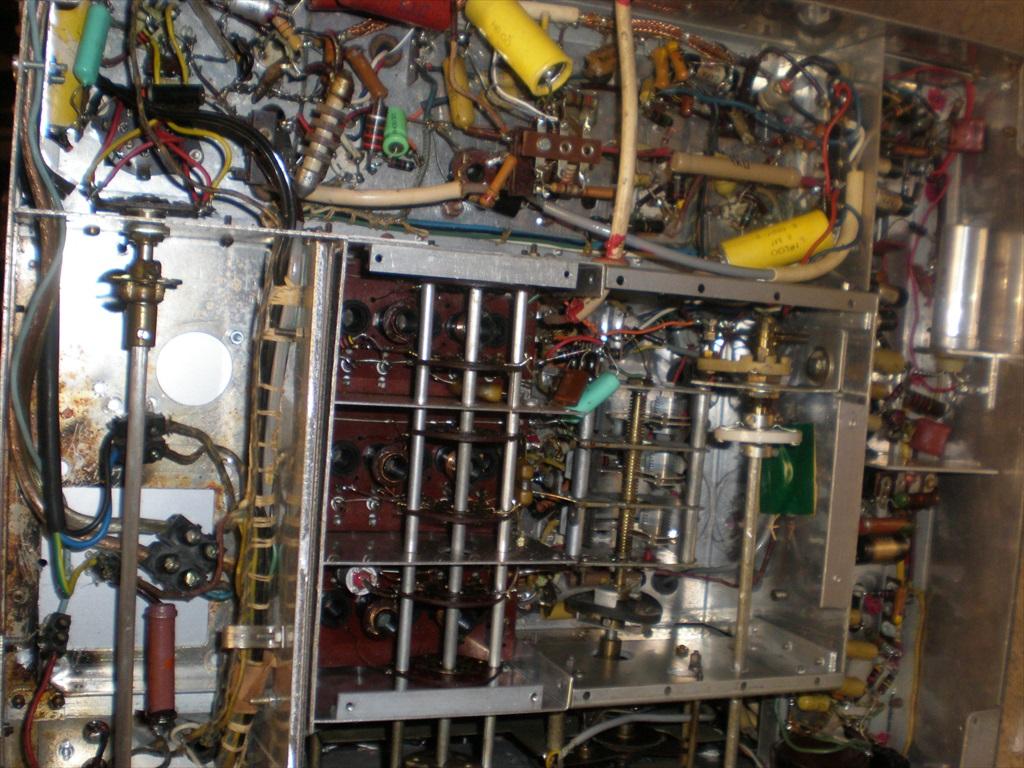

ça y est, première mise en route après le remplacement des condensateurs (environ 25, les chimiques et les "sous verre")
ça crachotte un peu , il me faut encore nettoyer les potars et commutateurs mais le poste fonctionne!
aujourd'hui dimanche j'entends les appels du contest sur 40 et 20m, le BFO fonctionne bien
je dois encore voir le VFO et le Smètre qui se cale en butée...
a suivre....
philippe
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Bombarde Le 16-03-2014 à 16:25 sta |
|
Bonjour,
Le démulti est vraiment professionnel. Il doit même y avoir 2 vitesses en tirant sur le bouton?
Bombarde
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 16-03-2014 à 16:37 sta |
|
Pas de doute, c'est un démultiplicateur Wireless Thomas à deux vitesses !!
Si j'ai toujours bonne vue il me semblerai que ce soit un double changement de fréquences, il doit y avoir un quartz quelques part sur le châssis !
Possible que le bloc d'accord soit un Métox !
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Adams Le 16-03-2014 à 17:17 sta |
|
Bonjour
Qu'est ce qu'il y a dans la boite grise près des transfo MF ?
Un filtre à quartz ?
Si les tranfo MF sont des 455/472 KHz , je ne pense pas que ce soit un double changement de fréquence , il faudrait un premier transfo ou filtre MF vers 1600 KHz et un deuxième tube mélangeur .
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 16-03-2014 à 18:41 sta |
|
Bonsoir les amis,
Oui, le démultiplicateur à 2 vitesse, c'est top pour se caler!
pas vu de quartz nul part!?.....

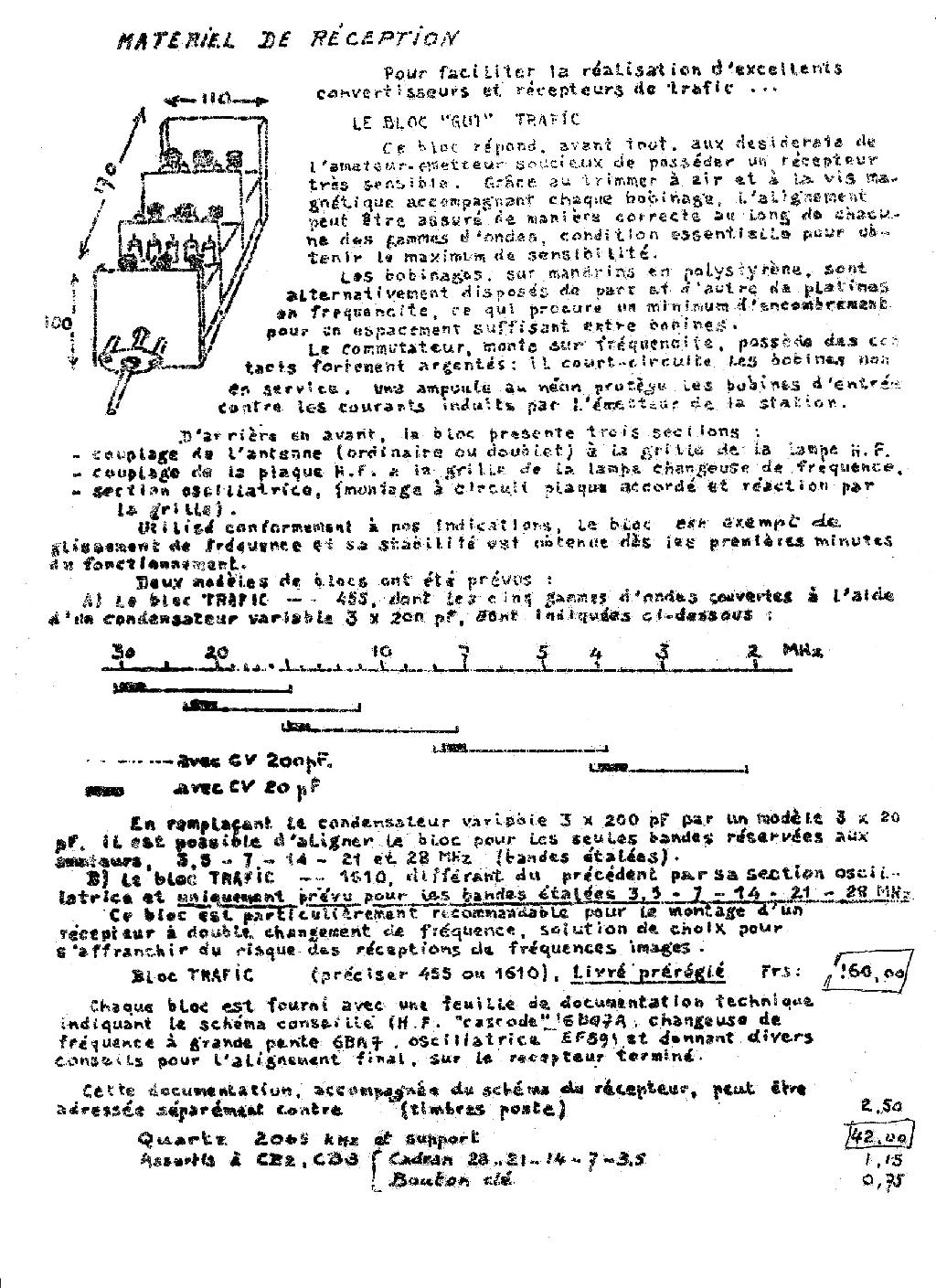

Tech, si ce que vous appelez le bloc d'accord, c'est bien le gros bloc au centre, alors ça me parait fait "maison"
je ne connais pas bien ce type de récepteur mais les deux commandes des CV qui sont dans cette boite verte permettent d'éliminer le souffle!
l'inter en bas a gauche doit être la commande de CAG, je n'ai pas encore compris l'action de celui d'a coté!?( tonalité?)
le S mètre est toujours "en vrac" ....résistance de butée qui doit avoir dérivée!
pour le moment, je me bat avec les crachouillis diverses (faux contacts,)
le récepteur semble un poil décalé en fréquence par rapport a la position de l'aiguille
j'écoutais un QSO sur la bande des 80m décalé de 50khz environ...
sinon, bien calé, la réception est vraiment bonne a part une sonorité un peu trop grave!
il faut encore que je contrôle les lampes (peut être en remplacer)
a bientôt
philippe
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Y.M. Le 16-03-2014 à 18:46 sta |
|
<< je ne connais pas bien ce type de récepteur mais les deux commandes des CV qui sont dans cette boite verte permettent d'éliminer le souffle!
>>
Peut être un filtre à sélectivité variable ?
Ne confirme ni n'exclue la possibilité d'un double changement.
Un géné et une recherche de la fréquence image dans le bande des 10m lèverait le doûte . . .
Yves.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6CER Le 16-03-2014 à 20:08 sta |
|
Bonjour

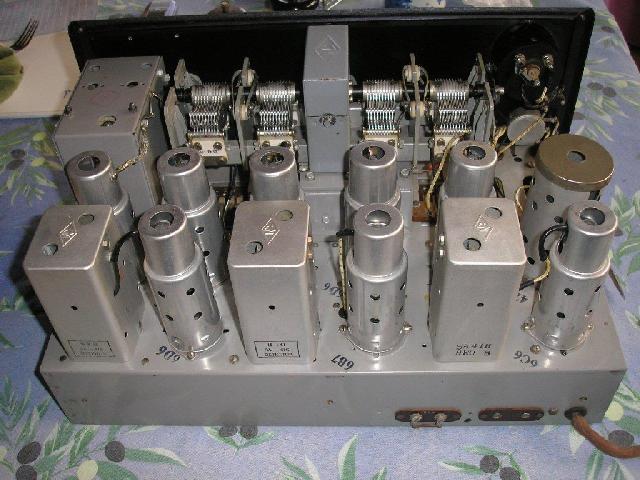

la fameuse boite est un filtre à quartz "prélevé" sur un HRO
le CV du haut commande la crevasse et celui du bas la sélectivité
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 16-03-2014 à 20:18 sta |
|
Bonsoir Yves,
Tu as probablement raison pour le filtre a sélectivité variable!
Le mieux serait que je prenne le temps de relever le schéma....mais pour le double changement avec seulement deux MF??
Suite..

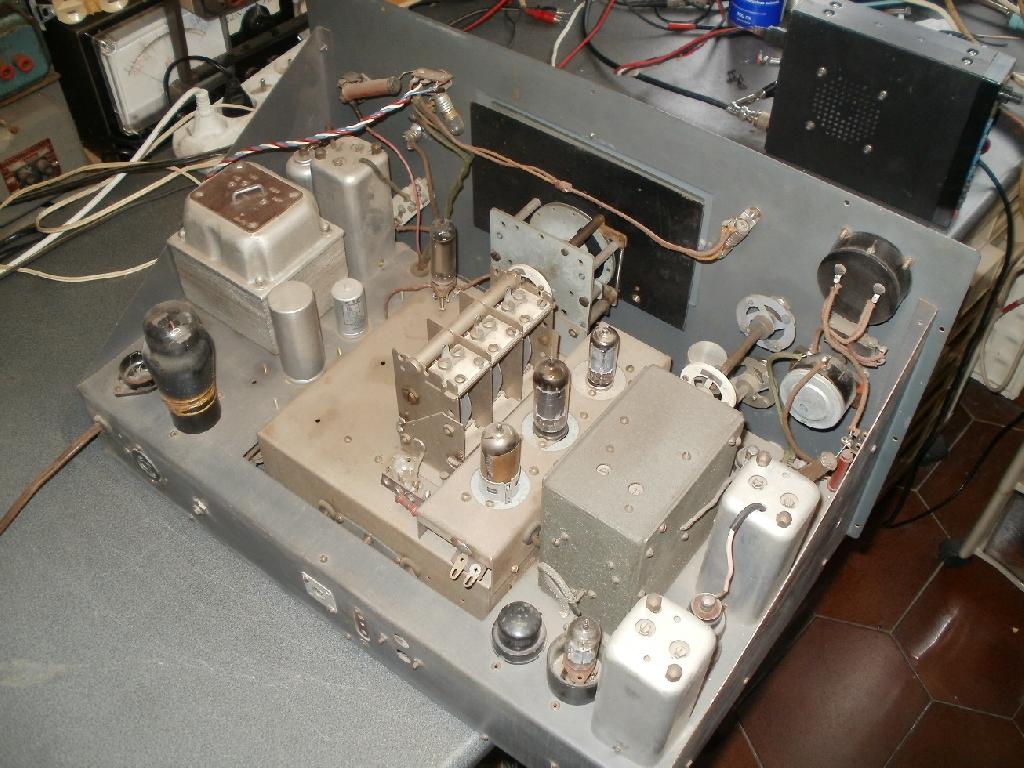

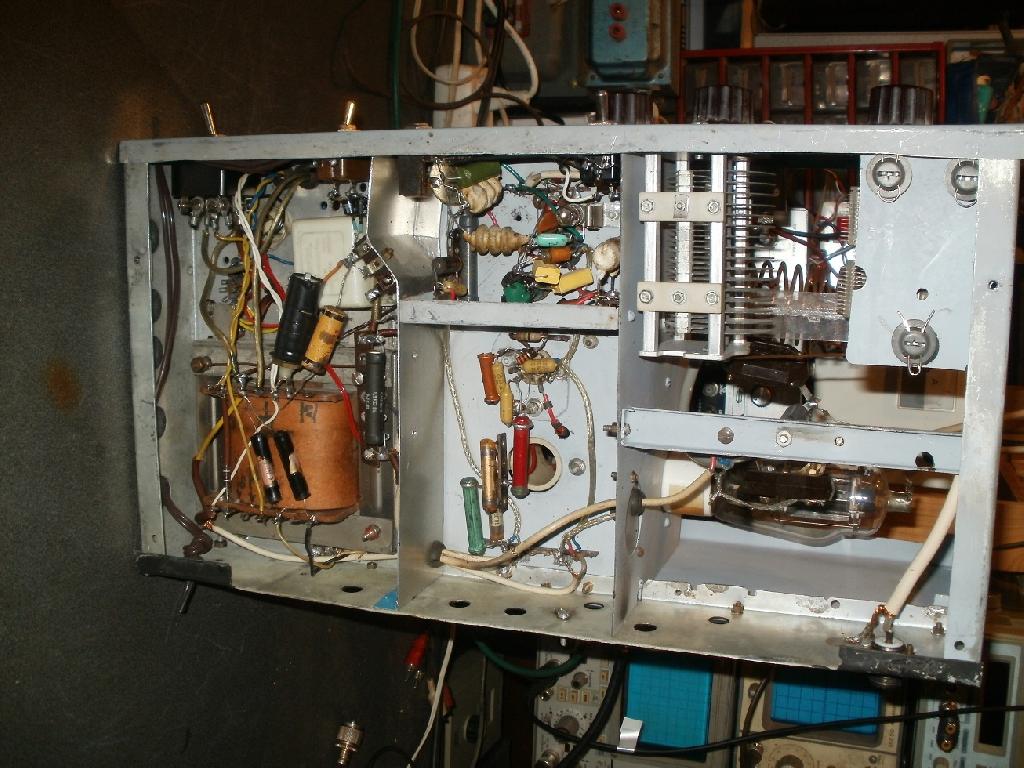

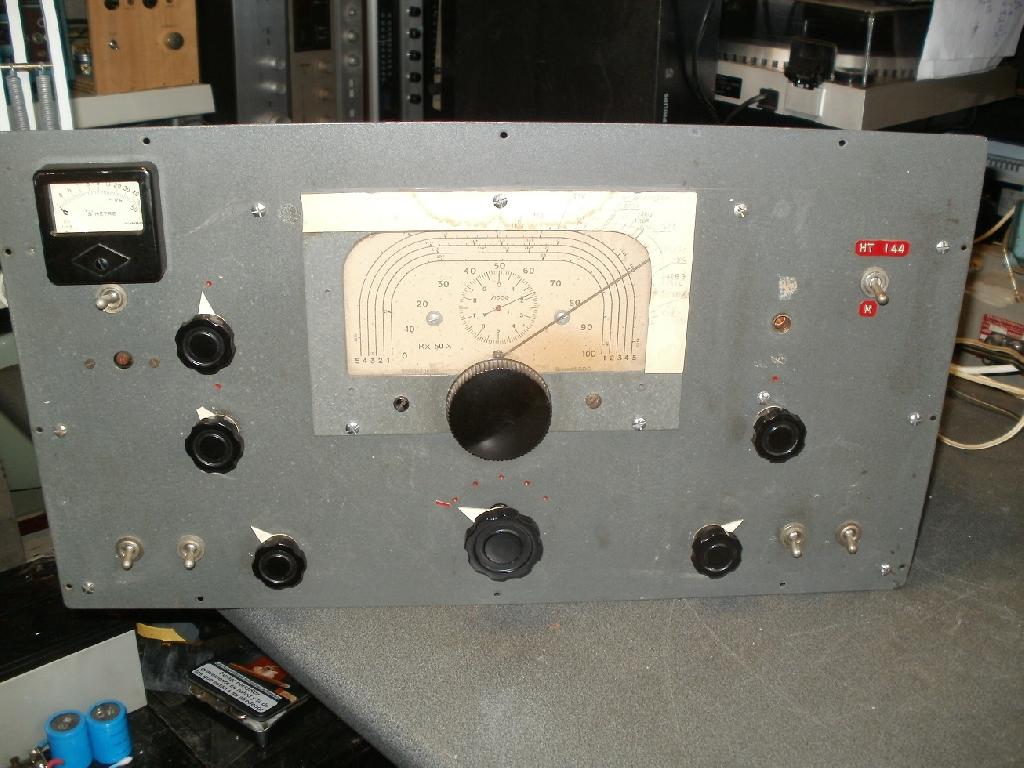

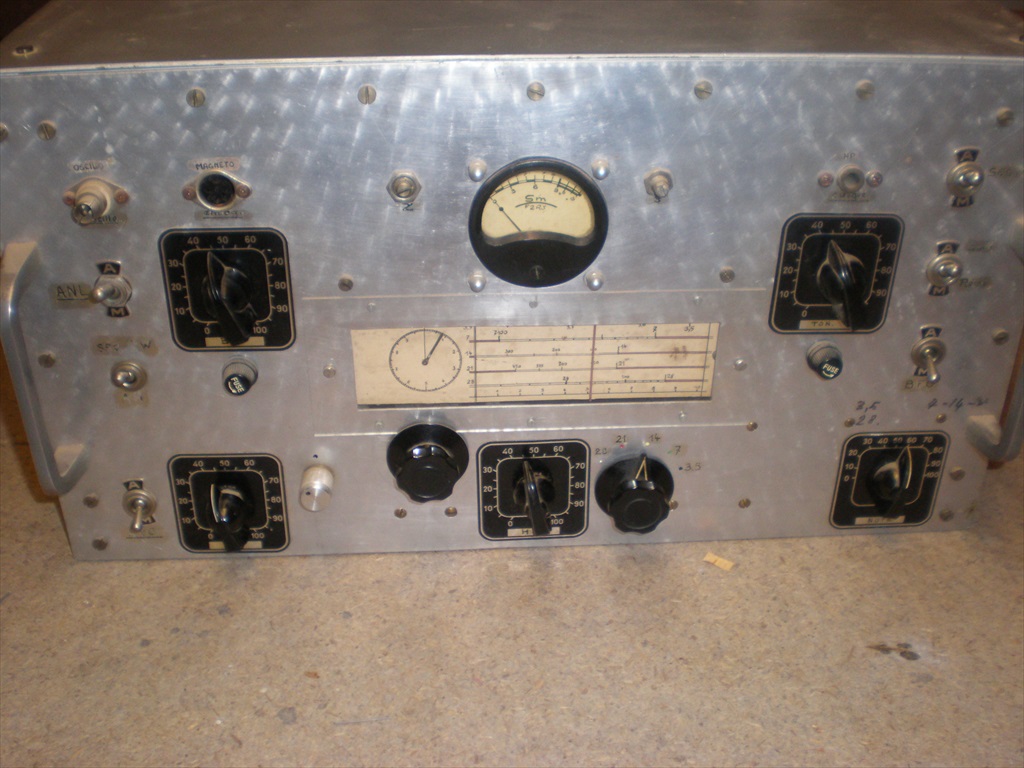

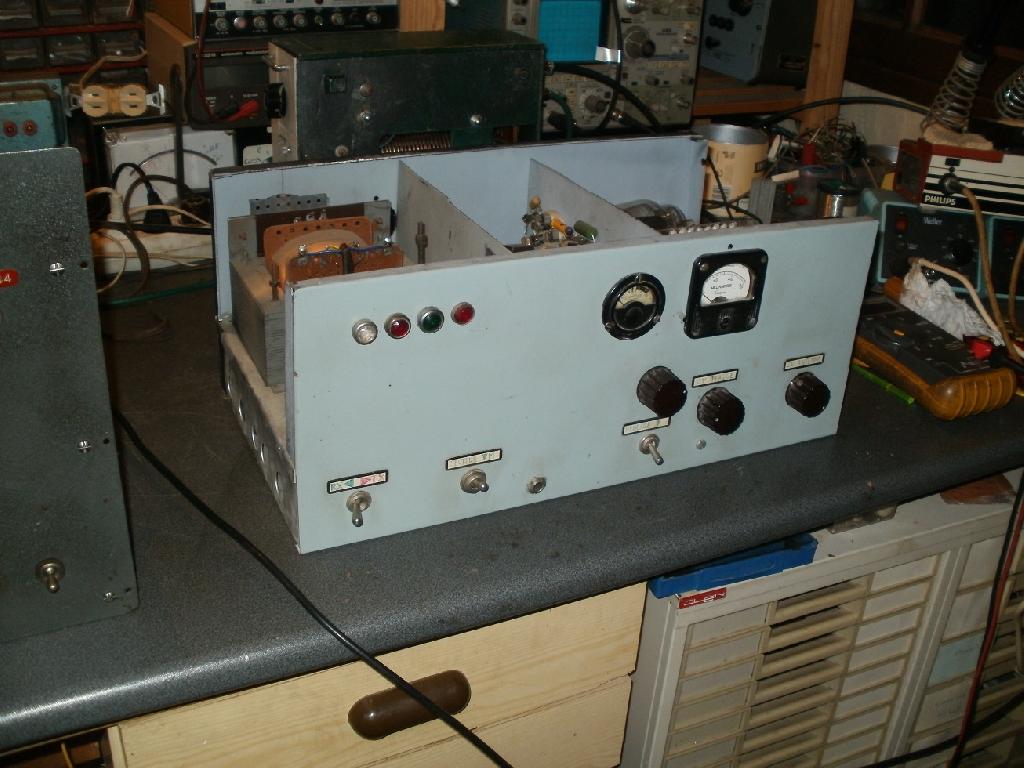

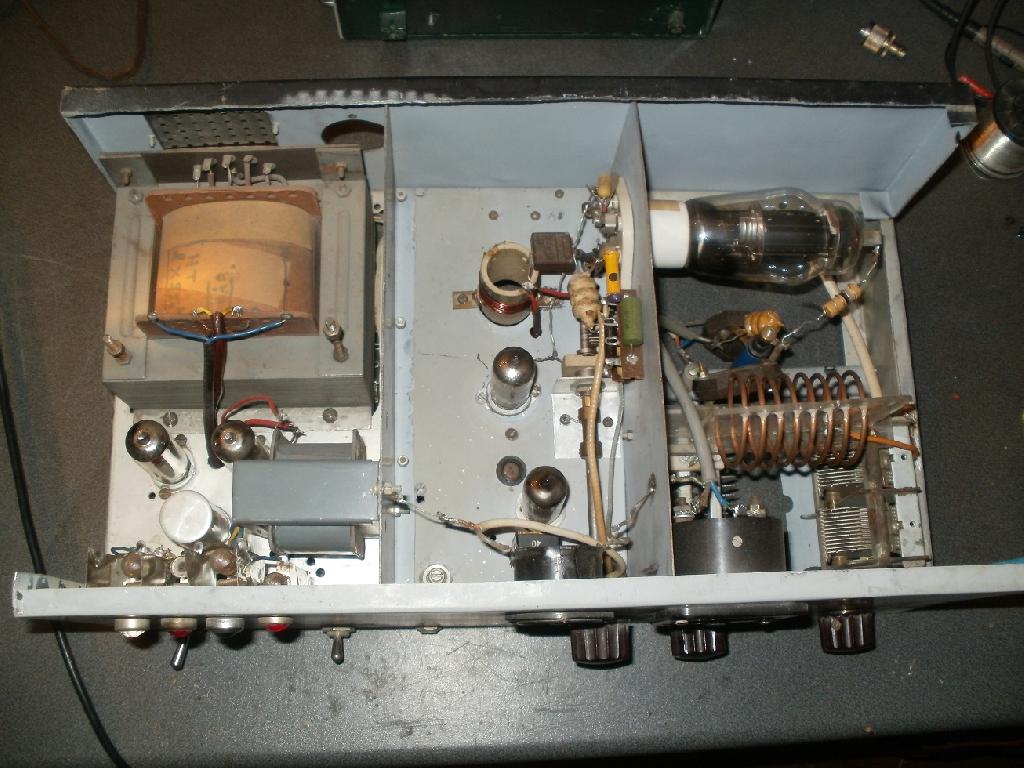

avec le récepteur, il y avait aussi.......un émetteur!
donc une remise en service va aussi s'imposer pour lui!
des idées sur cet "engin"?
bonne soirée a tous
philippe
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Y.M. Le 16-03-2014 à 20:18 sta |
|
Ben voilà !
Quelle était la fréquence de la dernière (ou unique) FI sur ce récepteur ?
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 16-03-2014 à 20:19 sta |
|
Oups!
Bonsoir F6CER, j'avais pas lu le message, j'étais en train de rédiger le suivant...![](s1.gif)
Merci beaucoup pour l'info!!
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Y.M. Le 16-03-2014 à 20:27 sta |
|
Il a l'air mono bande et probablement pas modulé !
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 16-03-2014 à 20:32 sta |
|
Oui Yves,
Un seul Quartz pour le 40m ![](s4.gif)
peut être possible de lui apporter quelques améliorations!?
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Y.M. Le 16-03-2014 à 20:34 sta |
|
Il y a justement un fil récent sur la CW.
yapuka
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6CER Le 16-03-2014 à 20:52 sta |
|
Re
c'est un ensemble précieux représentatif de ce que l'on faisait dans les années 50/60 l'émetteur a l'air du classique osc quartz + doubleur +807 à vue de nez sur 20m
le récepteur est superbe
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F1EVJ Le 16-03-2014 à 20:52 sta |
|
"la fameuse boite est un filtre à quartz "prélevé" sur un HRO"
Oui F6CER, serions-nous en présence du légendaire "Sélectojet" ?
73's Pierre
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 16-03-2014 à 22:04 sta |
|
Effectivement à bien y regarder se doit être un simple changement de fréquence !!
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6CER Le 16-03-2014 à 23:39 sta |
|

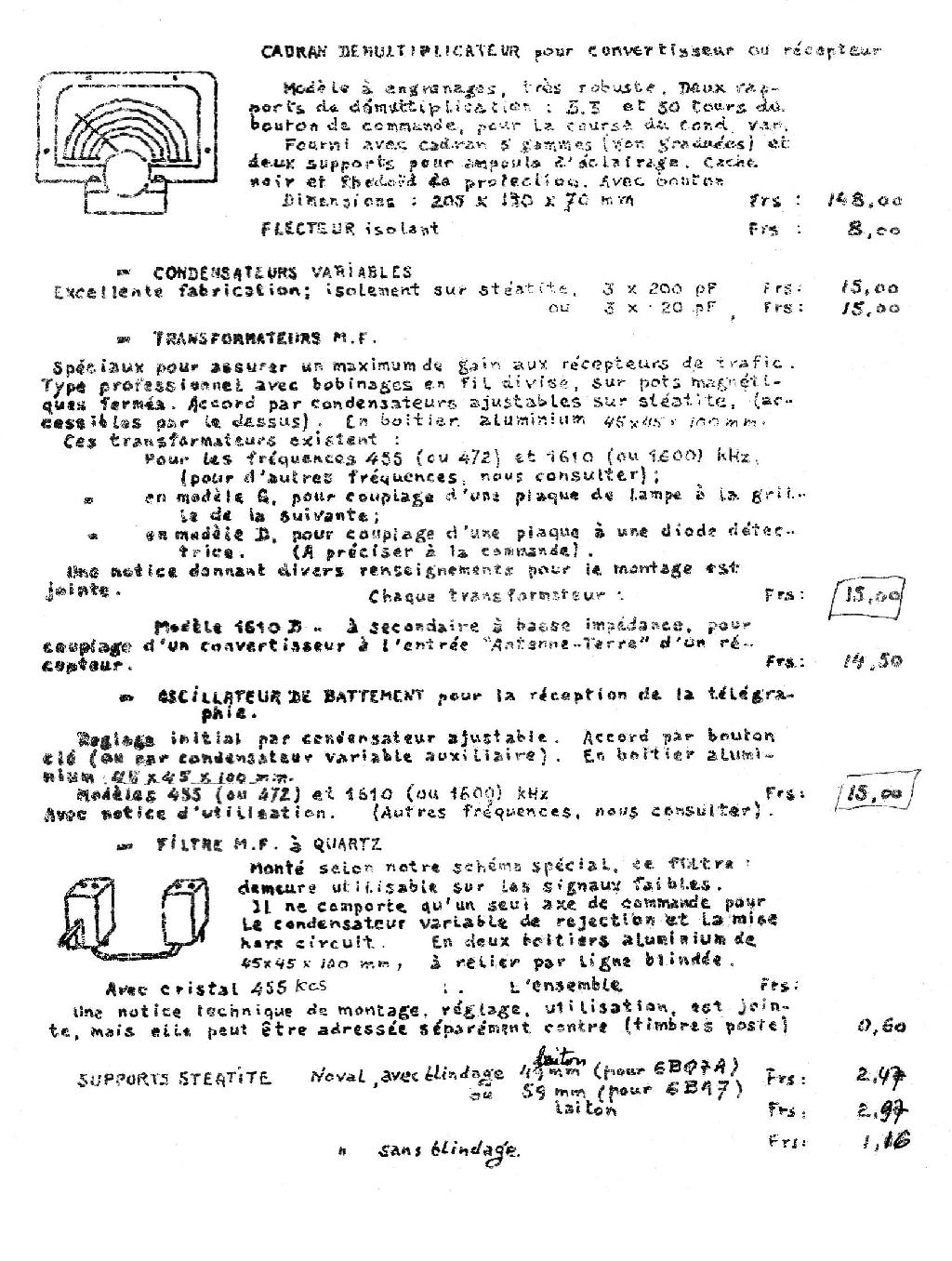

Pierre le selectojet etait un filtre BF avec une 12AX7 commercialisé par National , le filtre utilisé ici est le filtre à quartz 455 ou 456 KHz qui équipait les récepteurs HRO .
On le voit en haut à gauche de la photo
73
Georges
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De ON5MJ Le 17-03-2014 à 05:40 sta |
|
Comment s'appelait déjà le truc pour éliminer des sifflements et affiner la bande passante ? Q-multiplier si je me souviens bien. Cela avait deux fonctions il me semble.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 17-03-2014 à 05:50 sta |
|
Bonjour a tous!
Le récepteur fonctionne parfaitement et je suis étonné de sa stabilité (après une période de chauffe, cela va de soi!)
j'arrive a écouter des signaux assez faible (56, 57) avec une bonne sélectivité!
c'est sur, c'est un bel appareil![](s0.gif)
l'OM qui le possédait devait avoir l'indicatif F3LG!?
et il y a une bande de papier autour du cadran avec la position des stations qu'il recevait et les indicatifs!
je suis bien content qu'il soit a nouveau opérationnel!
bonne journée a vous, moi je part au pro
philippe
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 17-03-2014 à 10:15 sta |
|
F3LG ?? pourquoi c'est marqué où ?
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6FLC Le 17-03-2014 à 10:49 sta |
|
Bonjour,
la spécialité de F3LG était de faire des façades en alu avec des cercles faits à l'abrasif avec un bouchon
Michel...
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De ON5MJ Le 17-03-2014 à 11:38 sta |
|
La façade a un goût de bouchon .... Je sors parce que je n'aime pas cela.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 17-03-2014 à 12:51 sta |
|

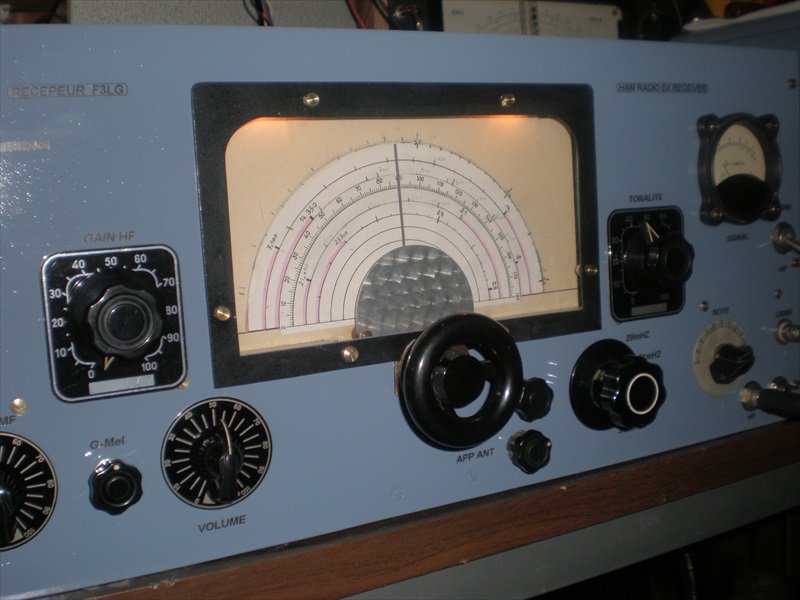

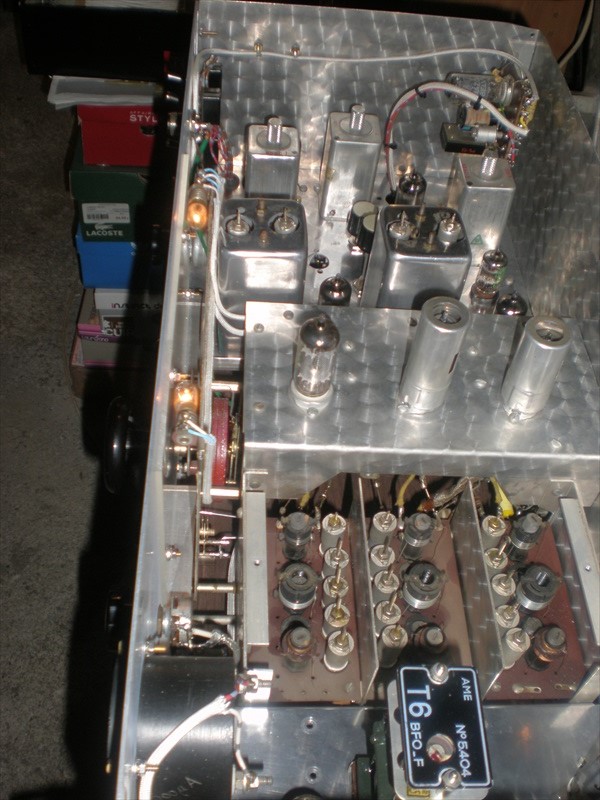

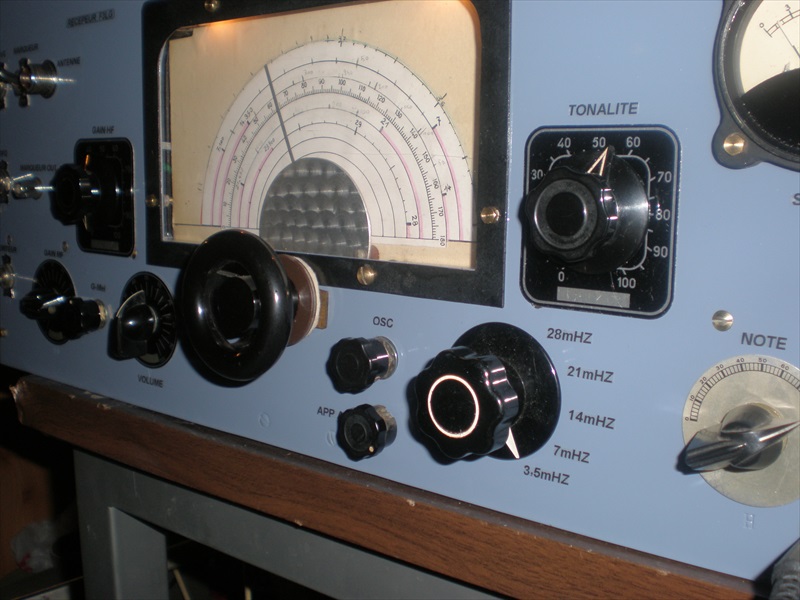

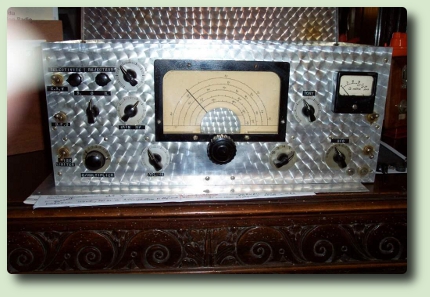

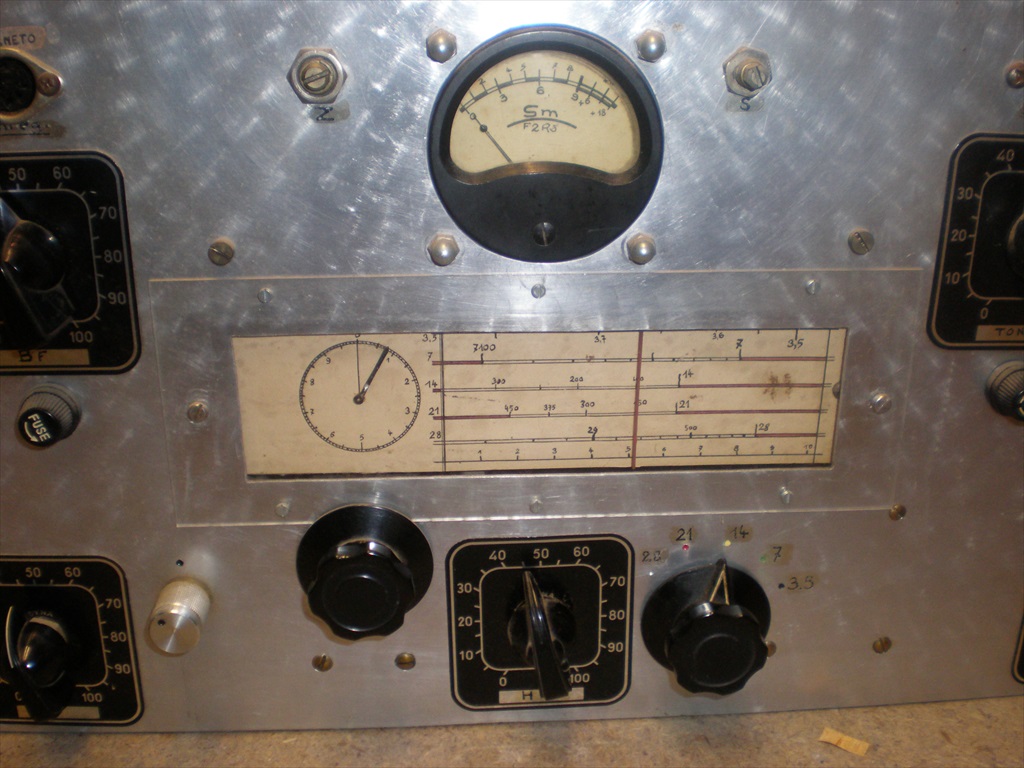

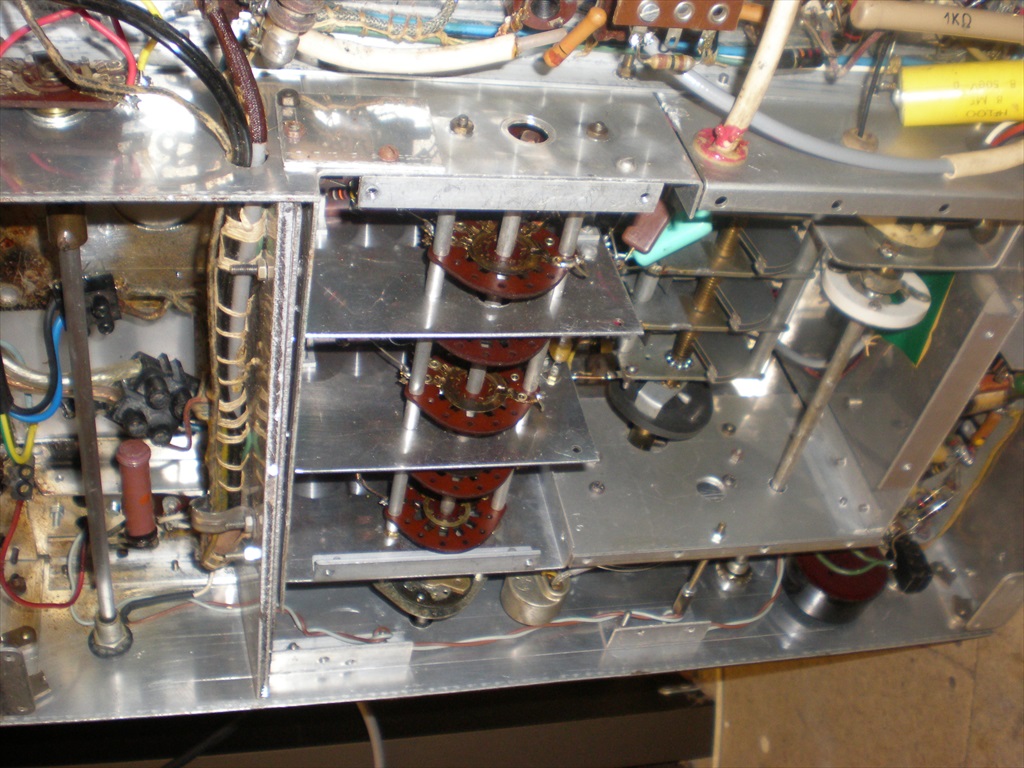

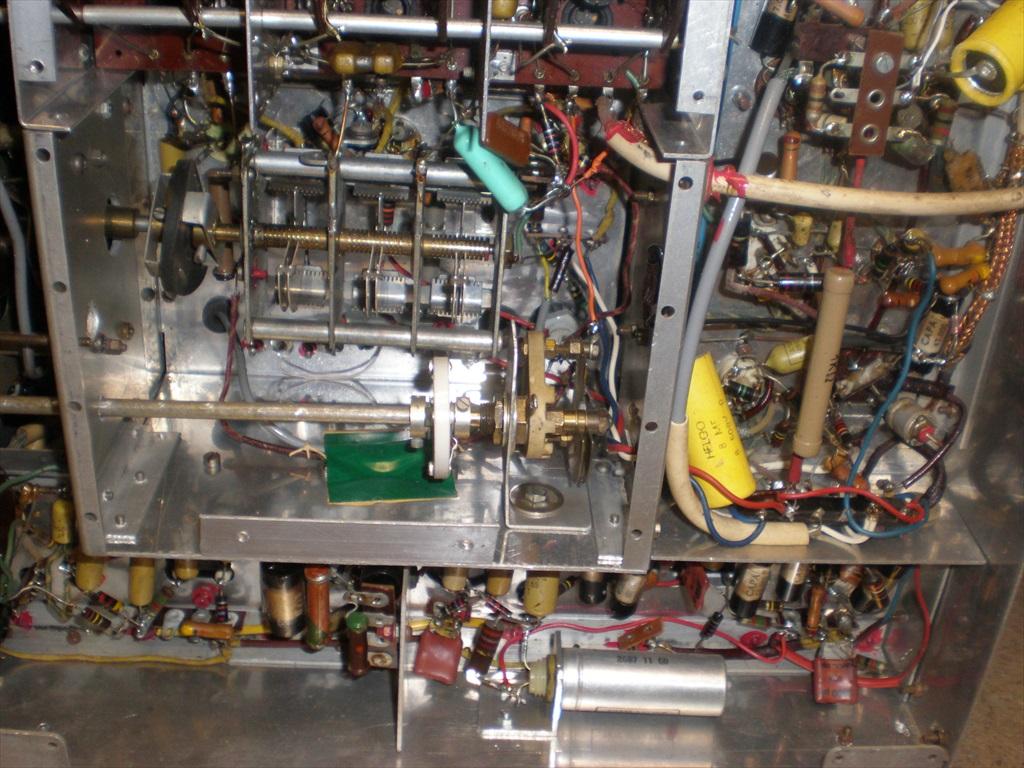

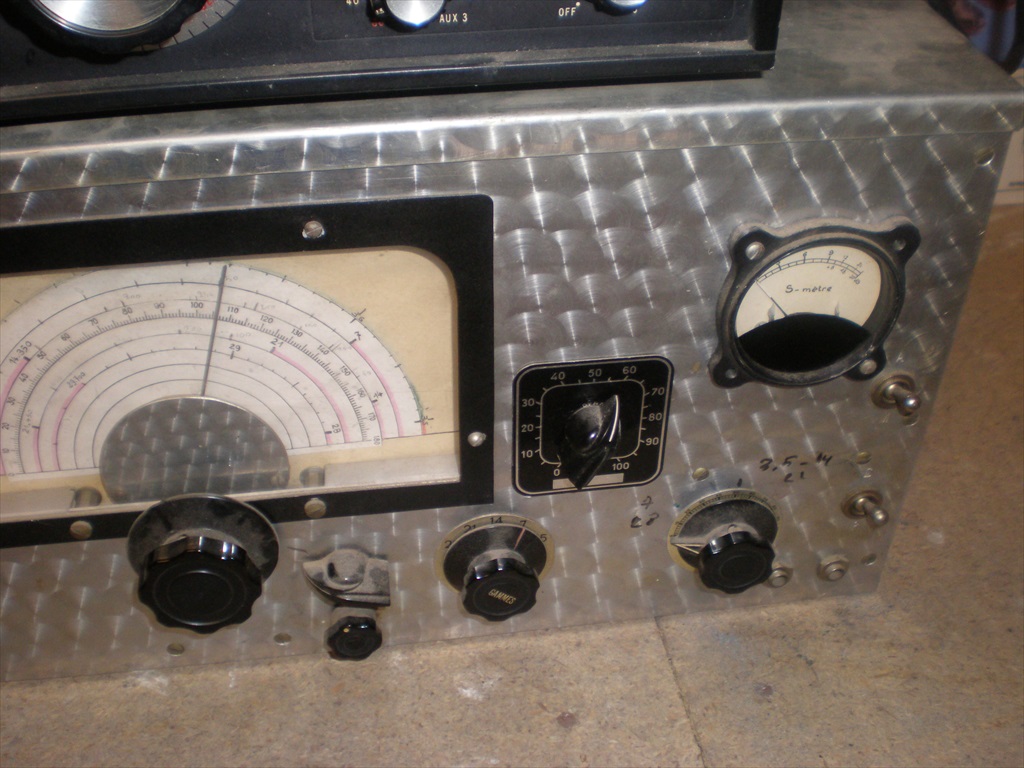

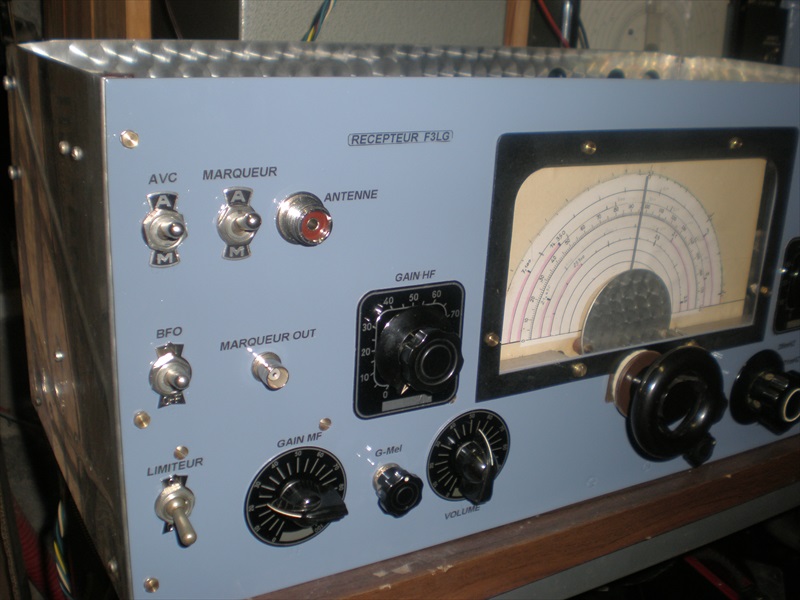

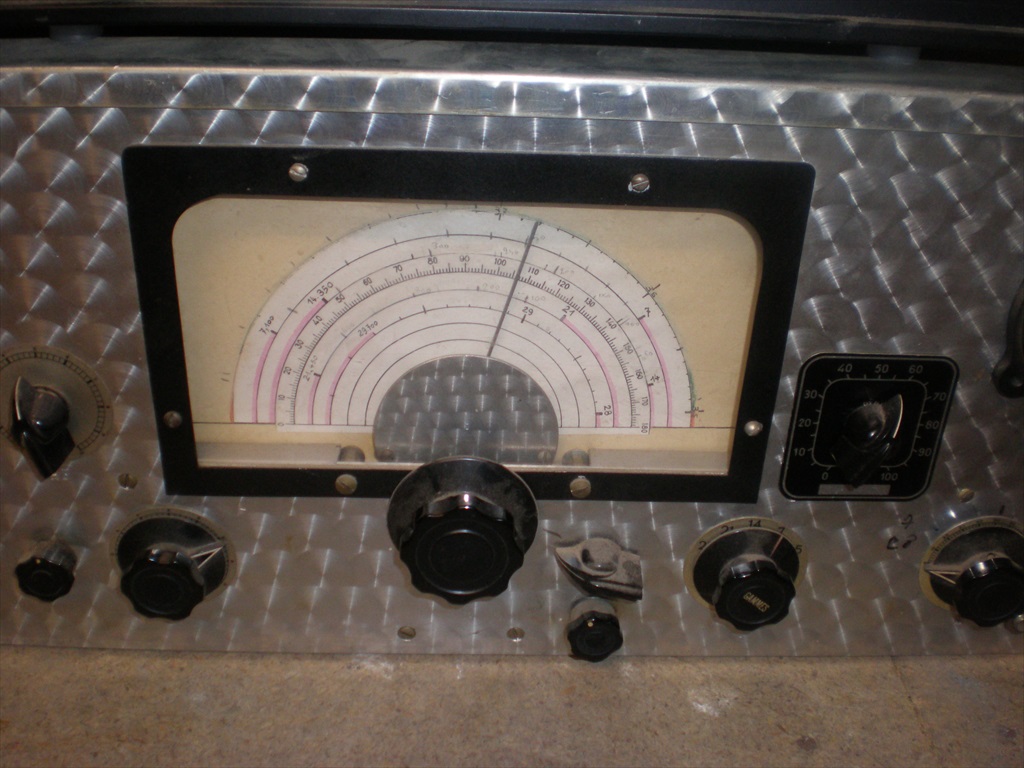

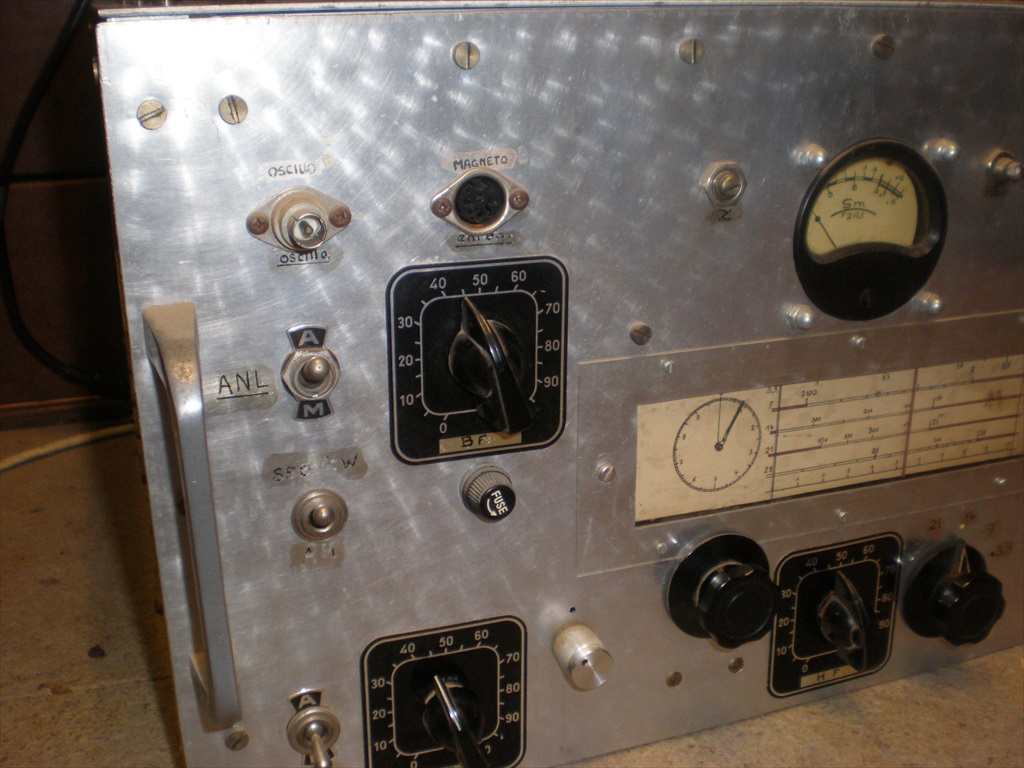

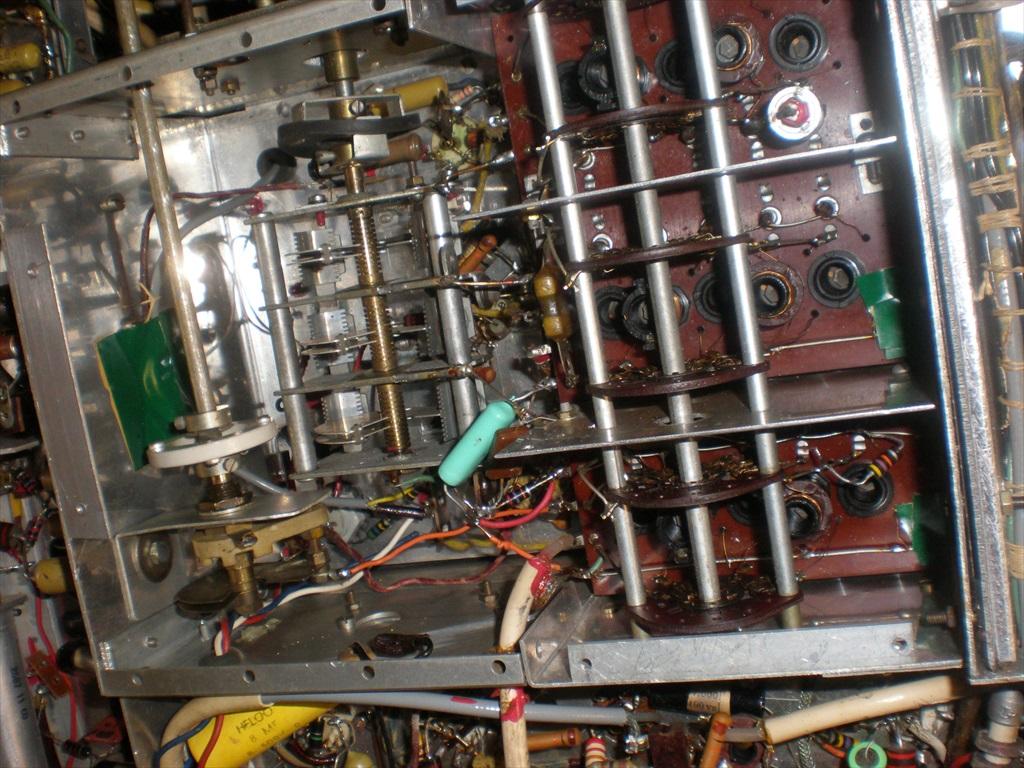

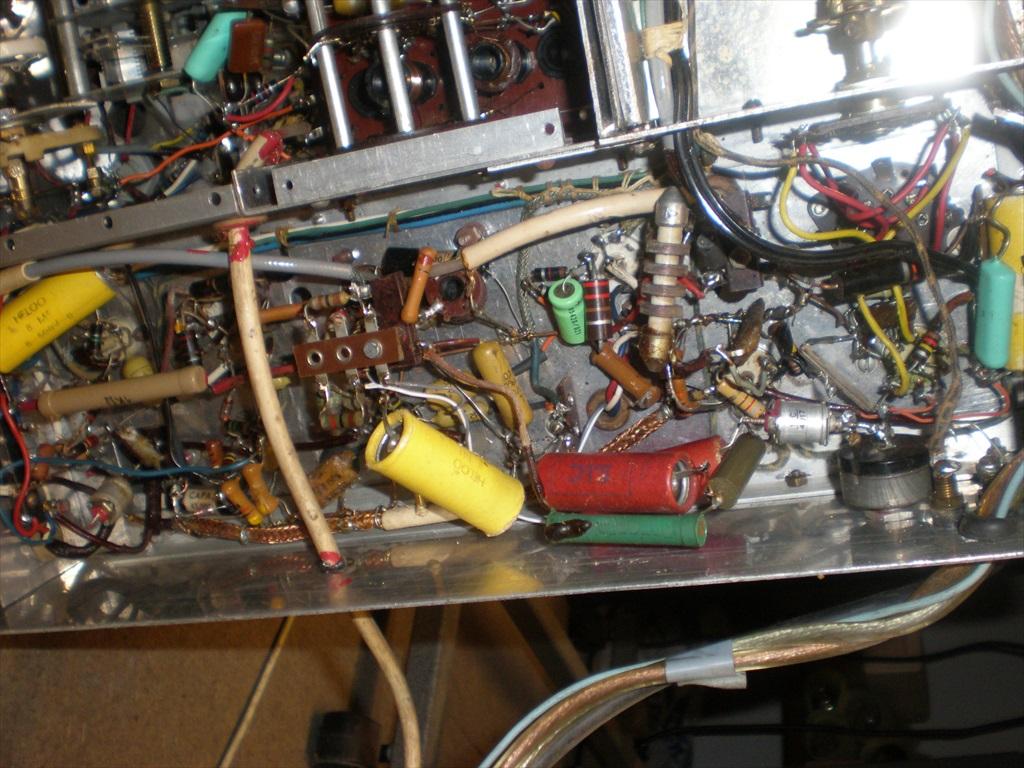

Mes deux vrais récepteurs F3LG, dont un a été entièrement restauré et recâblé à neuf!!
Tech
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 17-03-2014 à 12:52 sta |
|
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 17-03-2014 à 12:54 sta |
|
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 17-03-2014 à 12:57 sta |
|
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 17-03-2014 à 13:04 sta |
|
Bonjour a tous,
Tech, de bien beaux récepteurs que tu as!
j'ai mentionné F3LG car il y avait un carton avec l'inscription scotché dans le coffret du récepteur (voir photo)
je ne savais pas que F3LG avait construit d'autres postes!?
Cdlt
philippe
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6CER Le 17-03-2014 à 13:42 sta |
|
Bonjour
l'inscription est un peu farfelue car pas mal des pièces utilisées n'existaient pas en 1945 ! mais n'en tenez pas compte l'ensemble remis en état peut constituer un très beau souvenir des années 50 ou 60 , F3LG qui était mon voisin à Fontainebleau réalisait et vendait pas mal de blocs d'accord et de pièces spéciales car à cette époque peu de gens avaient les appareils de mesure et les outils pour les réaliser . c'était un peu l’ancêtre des Kits en France .... libre ensuite aux amateurs de réaliser eux-même la partie MF ,souvent avec d'autres pièces que celles de 3LG comme c'est le cas dans le récepteur de Tech qui est équipé de transfos 85 KHz de BC453 . à l'époque, un bloc complet avec CV et démulti représentait un sacré investissement et la majorité d'entre nous préférait monter un convertisseur à quartz devant un récepteur des surplus US qui, lui, se trouvait facilement et a vil prix (ça a bien changé)
Philippe, je crois que le convertisseur 144 à lampes fixé dans le coffret est un F8CV toujours de la même époque (1960)
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 17-03-2014 à 14:13 sta |
|
F6CER, où peut on trouver le schéma du convertisseur F8CV ?
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 17-03-2014 à 14:16 sta |
|
Pour FIFI ? des photos du convertisseur ?
Si tu n'en fait rien je serait intéressé !
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Bombarde Le 17-03-2014 à 14:36 sta |
|
Bonjour,

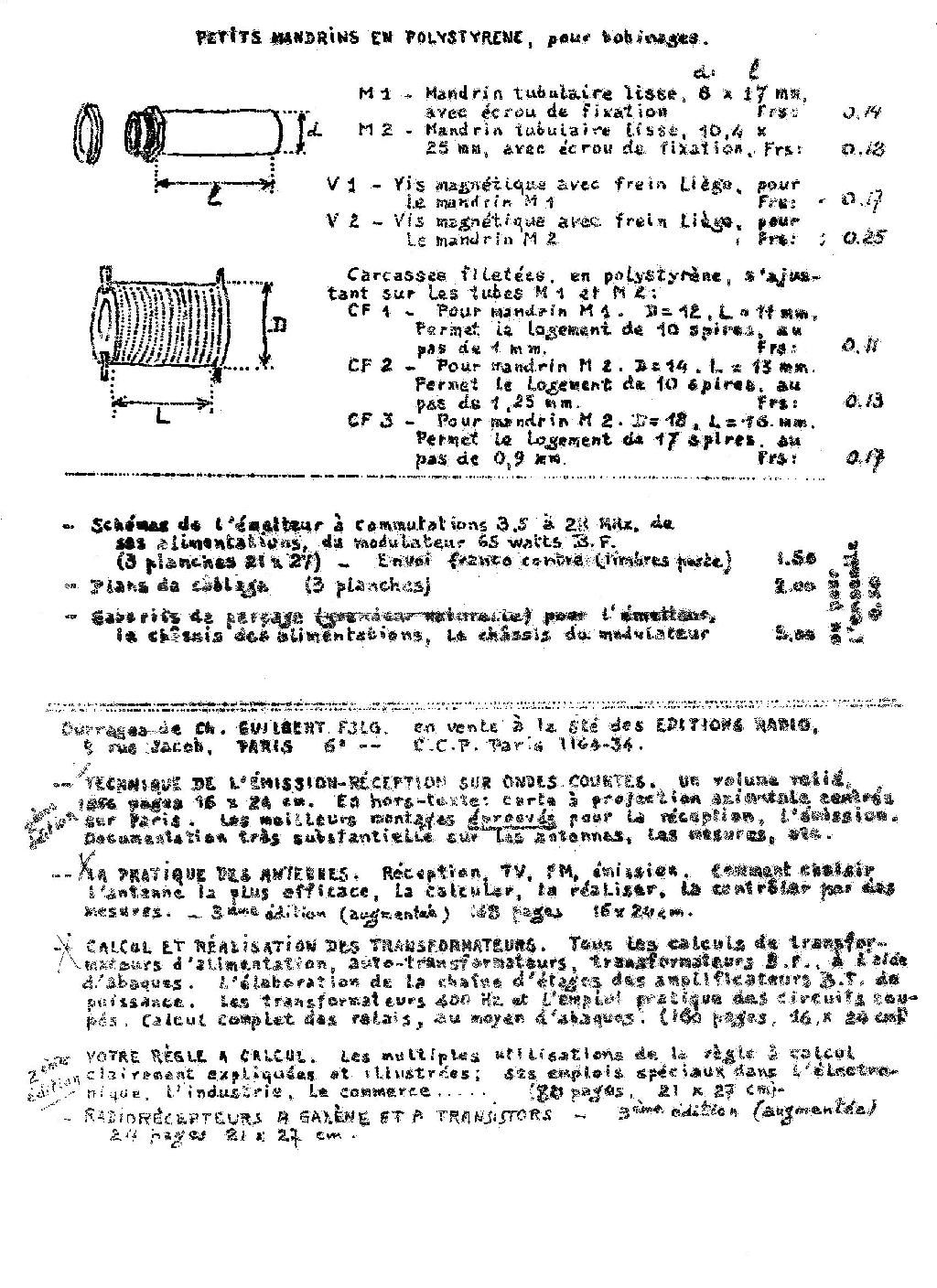

J'ai les schémas de l'émetteur F3LG et les nomenclatures. Si ça intéresse quelqu'un je les envoie, ou bien on peut les mettre dans la base de schémas?
Bombarde
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6CER Le 17-03-2014 à 14:39 sta |
|
Tech, Le convertisseur est décrit dans un Radio Ref et aussi dans 200 montages OC
je peux vous faire des photocopies dans deux semaines , je suis actuellement à la campagne (pas électorale ) si c'est celui auquel je pense, il doit avoir une 6BQ7 , une ECF80 , et un quartz de 7,733 MHz il est vrai qu'une photo serait plus pratique
La bande 144 a été ouverte aux amateurs en 1948 et la bande 21 MHz en 1961 ; ça permet d'avoir une idée de la date de sortie de certains appareils
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Bombarde Le 17-03-2014 à 15:02 sta |
|
Bonjour,
Je viens de retrouver le schéma du récepteur décamétrique.
Le convertisseur 144 F8CV a été décrit dans Radio ref malheureusement j'ai donné ma collection il y a une 20 taine d'années. Pour les récupérer dur dur.
F6CER & tech je fais la demnde pour les mettre dans la schématèque????
Bombarde
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 17-03-2014 à 15:40 sta |
|
F8CV/ Convertisseur 144Mhz avec 2 HF triodes dans Radio ref 17 / 1953 page 358
Bozec
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Totolagalène Le 17-03-2014 à 15:49 sta |
|
Bonjour.
Voici 1/5 >>>>>>
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Totolagalène Le 17-03-2014 à 15:50 sta |
|
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Totolagalène Le 17-03-2014 à 15:51 sta |
|
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Totolagalène Le 17-03-2014 à 15:52 sta |
|
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Totolagalène Le 17-03-2014 à 15:53 sta |
|
En espérant avoir été reçu 5/5 >>>>
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 17-03-2014 à 17:33 sta |
|
Bonsoir a tous,
F6CER, vous parlez de matériel militaire et j'ai aussi récupéré des "châssis"(pas forcement complet) d'émetteurs et récepteurs militaire, peut on en faire quelque chose?
Tech, maintenant que vous avez le schéma du convertisseur, avez vous encore besoin des photos?
par contre, je pense le conserver , désolé!
Bombarde, un schéma me permettant d'améliorer l'émetteur en lui ajoutant un VFO serait bienvenu (peut être les pièces a récupérer sur le matériel militaire!?![](s1.gif)
Salut Toto, et merci pour le schéma du convertisseur![](s12.gif)
a bientôt
philippe
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 17-03-2014 à 17:40 sta |
|
Oups, je n'ai pas indiqué les références du matériel:
BC-624A
BC-624C
BC-625AM
BC-625A
BC-433C
R5-ARN7
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F1EVJ Le 17-03-2014 à 17:57 sta |
|
Là, je crois que certains vont "frétiller" hi !
73's Pierre
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 17-03-2014 à 17:59 sta |
|
Des photo oui bien sûr !!
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6CER Le 17-03-2014 à 18:02 sta |
|
Absolument
vous avez bien de la chance : deux SCR522 (BC624 + 625) : émetteur-récepteur VHF AM d'avion en très bon état et deux radio-compas qui couvrent les PO et GO tout aussi beaux
a vrai dire on ne peut pas en faire grand chose mais ce serait dommage de les cannibaliser
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6CER Le 17-03-2014 à 18:08 sta |
|
Pour monter un VFO pas besoin de démonter tout ça, il faut juste vous trouver une boite bien rigide avec un CV de bonne qualité et un bon démulti
Toto en a d'ailleurs fabriqué un pour son émetteur 7 MHz![](s6.gif)
(Bonjour Toto, ça y est j'ai l'internet par satellite depuis mon Ariège profonde !)
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F1EVJ Le 17-03-2014 à 20:09 sta |
|
Boite de commande ARN-7...ebay.com/itm/AA...
dire que j'en ai eu des neuves..."avé" le flexible !
A mon avis, avec le schéma, il doit être possible de réaliser une commande manuelle "simplifiée". A suivre...
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F1EVJ Le 17-03-2014 à 21:40 sta |
|
Voici un document qui devrait aider à la mise en service de ces beaux récepteurs !
(et d'autres matériels !).radiomanual.inf...
Pierre
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 18-03-2014 à 05:54 sta |
|
Bonjour a tous
Merci Pierre pour les schémas!![](s6.gif)
Hier soir en écoutant un QSO, le récepteur a montré des signes de faiblesse, glissement sur la fréquence et quelques "flashs" au niveau de l'ampoule montée comme fusible sur le point milieu de la sortie HT du transfo.
je pense que le tube OB2 n'est pas en bonne santé, il faut que je vois ça!
a suivre...
philippe
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 18-03-2014 à 06:15 sta |
|
La doc du convertisseur est illisible !
Peut être des photos du convertisseur dans la journée .... !!
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Jacques (webmestre) Le 18-03-2014 à 06:22 sta |
|
Elle est tout à fait lisible en HD.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 08:44 sta |
|
Bonjour a tous
Pour Tech une version plus lisible
Bozec
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 08:49 sta |
|
suite
bonne réalisation Bozec
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Grenouille Le 18-03-2014 à 08:58 sta |
|
Quelqu'un pourrait-il faire un scan du convertisseur à nuvistors, dont on voit une partie de la description dans les pages à Toto ?
Ce serait bien sympa...
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 09:23 sta |
|
oui je peux le faire
Bozec
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Grenouille Le 18-03-2014 à 09:32 sta |
|
Cette réponse me rappelle un sketch de Pierre Dac et Francis Blanche...![](s2.gif)
Merci par avance.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 09:41 sta |
|
oui la réponse avait été faite dans ce sens et voilà les scans
Bozec
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Grenouille Le 18-03-2014 à 09:48 sta |
|
Merci!
On trouve assez peu de descriptions à nuvistors, et j'essaie de mettre de côté celles qui passent à ma portée.
Ces composants ont eu un usage assez éphémère, car ils ont rapidement été dépassés par les transistors.
Thanks for the scan!
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 18-03-2014 à 11:35 sta |
|
Merci pour les scans !
Intéressant ce montage, peut on remplacer le tube de cuivre de 4mm par du laiton ?
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 12:02 sta |
|
oui bien sur le laiton ça marche aussi
Bozec
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 18-03-2014 à 13:12 sta |
|
Dépassés par les transistors c'est normal car les nuvistors sont des tubes aussi !
Merci bozec pour l'info !
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 18-03-2014 à 14:35 sta |
|
bonjour,
Bon, j'ai réglé le problème de "fluctuation"HT, tout bêtement un mauvais contact de l'inter de coupure! je l'ai remplacé et la stabilité est revenue!
par contre, j'ai du mal a saisir le défaut de réglage du S-mètre
explication: si je pousse le potar de gain MF a fond, le S-mètre est a environ 59 /59+10
mais le son est distordu
si je règle pour avoir une bonne tonalité (environ 20V sur les cathodes des 6K7) alors l'aiguille du S-mètre est bloquée a fond même avec le potar a fond!
si je modifie la valeur de la résistance shunt, il me faudrait tomber a 50 Ohms pour avoir l'aiguille sur le 9 mais dans ce cas, il n'y a plus aucune sensibilité
comment régler ça?
je vous joint la partie du schéma concerné (relevé par mes soins et pas a l'abri d'une erreur)
merci de vos bons conseils
philippe
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 15:25 sta |
|
bonjour,
Votre relevé de schéma du S mètre est bizarre, (bizarre comme c'est bizarre......)
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 18-03-2014 à 15:43 sta |
|
Le relevé est mauvais, il ne peux pas fonctionner dans ces conditions !
Simplement connecté entre masse et HT et pas de lampe pour attaquer le Smètre ![](s11.gif)
Je ne sais pas sur quel circuit est connecté le Smètre, il n'a peut être jamais fonctionné d'ailleurs, souvent il est connecté au pied du secondaire du dernier transfo MF par l'intermédiaire d'une lampes, en fait c'est un petit voltmètre !!
Des capas de 47µf en découplage, quelle bizarrerie !
Un inter sur le Smètre ![](s11.gif)
Des photos HD du convertisseur seraient les bienvenues par ailleurs, merci !!
Tech
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 18-03-2014 à 16:01 sta |
|
Bonjour Tech,
je n'oublie pas les photos du convertisseur.....mais il faut ouvrir le blindage (je vais le faire! )
désolé pour le relevé du schéma....une erreur grossière indépendante de ma bonne volonté s'y est glissée!![](s3.gif)
voilà le bon schéma.......mais le S-mètre est toujours en butée a fond!!
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Y.M. Le 18-03-2014 à 16:10 sta |
|
Le Smètre selon F3LG lui même.
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 18-03-2014 à 16:22 sta |
|
Merci pour l'article Yves,
mais avant de modifier le circuit, j'aimerai bien comprendre celui de monté et surtout son problème!![](s1.gif)
Pour Tech...et les autres, désolé pour le retard mais j'ai le nez dans le récepteur et je ne me suis pas encore servi de ce convertisseur!![](s2.gif)
les tubes sont PCF80(bizarre non?), ECF80 et ECC189; la fréquence de résonance du quartz a été partiellement limée
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 18-03-2014 à 16:23 sta |
|
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 16:46 sta |
|
le quartz limé car ces FT243 étaient quelques fois retaillés donc on limait la valeur d'origine
PCF et ECF n'ont de différences que le chauffage filament 6.3V pour la série ECF et 9V pour l'autre
Bozec
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 18-03-2014 à 16:50 sta |
|
Bonjour Bozec,
"pour la série ECF et 9V pour l'autre
Bozec "
Et bien oui, c'est ça que je trouve bizarre car l'alimentation de ce module est en 6.3V
il n'y a que 3 fils: filament, HT (250V) et masse
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Y.M. Le 18-03-2014 à 16:54 sta |
|
<< Merci pour l'article Yves,
mais avant de modifier le circuit, j'aimerai bien comprendre celui de monté et surtout son problème!
>>
Le problème est que soit ton relevé, même modifié, est faux, soit qu'il n'a jamais marché !
F3LG mesure la tension de cathode d'un tube MF soumis à la CAG, le tiens semble vouloir mesurer la tension d'anode, pourquoi pas ?
Dans les deux cas le Smètre va dévier en fonction du gain MF manuel.
Il me semble que c'était comme ça sur le HW101 ou HW32 de Heathkit.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 16:54 sta |
|
oui une pcf tourne quand même sous 6.3 il lui manque que 30% de tension ( d'ailleurs d'autres tubes fonctionnent avec un filament sous alimenté.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 18-03-2014 à 18:01 sta |
|
Yves,
Je pense que la modification de la tension secteur (240V chez moi) et le passage du TR sur la position 250V doit y être pour quelque chose aussi!
je vais modifier selon le schéma proposé par contre je n'ai pas d'EF89, est ce qu'une EF183 ou EF184 conviendrait?
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6CER Le 18-03-2014 à 18:15 sta |
|
Bonsoir
méfiance , la lampe a peut-être été changée un peu au hasard![](s10.gif)
il vaut mieux remettre une "vraie" ECF80 c'est un tube classique de TV que l'on trouve partout en quantité
pour le S mètre, la mesure se fait aux bornes de la 2K alimentant la plaque de la 6K7 il devrait donc y avoir un pont : un coté du milli connecté coté 6K7 de la résistance de 2K par l'intermédiaire du pot. qui va régler sa sensibilité , et l'autre coté à un diviseur de tension entre la HT et la masse composé d'une résistance de 2K et d'une 100K vers la masse .
Idéalement cette 100K devrait être variable pour permettre le réglage du zéro
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Y.M. Le 18-03-2014 à 18:41 sta |
|
Concernant le Smètre.
Pas besoin de changer le tube, suis les instructions de 6CER ci dessus.
Une EF183 a beaucoup (trop) de gain et comme il y a deux étages MF ça risque fort d'accrocher.
Tu peux aussi le câbler comme 3LG dans la cathode de la deuxième 6K7 en supprimant le réglage de gain MF mais en le laissant sur la première.
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 18-03-2014 à 19:01 sta |
|
F6CER,
concernant le convertisseur,
Oui pour la lampe, je trouve aussi étrange de "mélanger" une série "E" avec une PCF80
de plus j'en ai plein en stock!
mais je dois contrôler avant car si vous regarder bien la première photo, on voit que le fil vert a souffert (courant fort) et l'isolant pratiquement fondu!
pour le S-mètre, je ne comprends pas bien, la description que vous en faites est celle de mon schéma!?![](s11.gif)
Yves,
"Pas besoin de changer le tube,"
c'est un ajout de tube si je prends le schéma de F3LG! (quine sert que pour le S-mètre)
![](s11.gif)
un petit schéma si you plé![](s1.gif)
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 18-03-2014 à 19:11 sta |
|
Voici le schéma que je monta habituellement , ça fonctionne très bien , on peux adapter plusieurs valeus de galvas !
Le circuit est connecté au pied de la dernière MF avant le filtre BF !
Merci pour les photos !
Tech
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Y.M. Le 18-03-2014 à 20:03 sta |
|
C'est très exactement le schéma de 3LG
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Y.M. Le 18-03-2014 à 20:15 sta |
|
<<
"Pas besoin de changer le tube,"
c'est un ajout de tube si je prends le schéma de F3LG! (quine sert que pour le S-mètre)
>>
T'as raison, j'avais pas vu !
Mais ça marche aussi en mesurant le courant de cathode de la 2ème MF (6K7)
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 22:43 sta |
|
le catalogue fait main de F3LG
les prix sont en francs naturellement
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De bozec Le 18-03-2014 à 22:45 sta |
|
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Florian . L Le 20-03-2014 à 17:33 sta |
|
Bonjour,

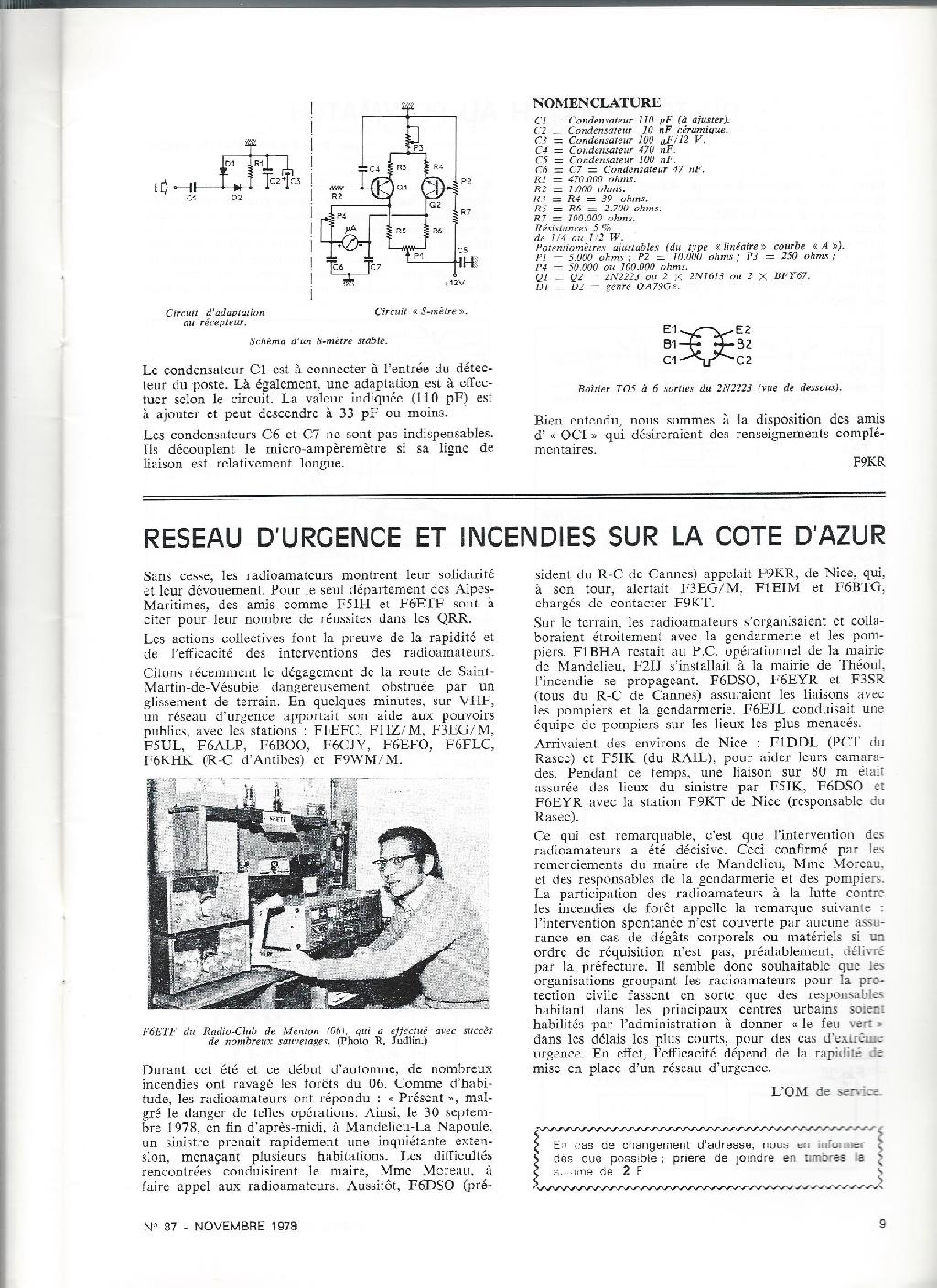

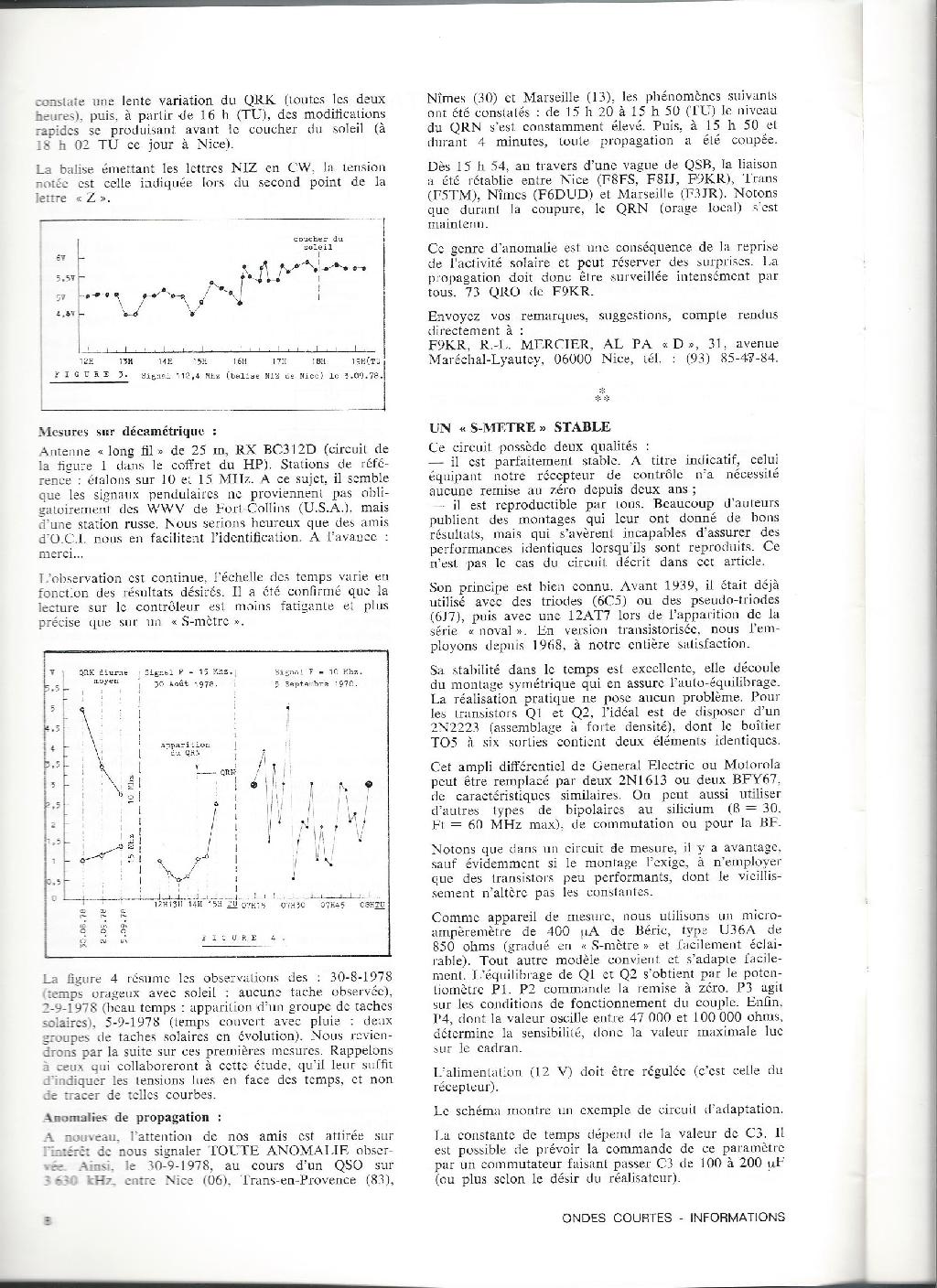

Sinon, pour le S-mètre, il y a ce petit montage (certes, bien plus récent) qui n'a pas trop l'air mauvais, il se contente de 12V pour fonctionner.
J'ai enfin retrouvé les revues qu'un OM m'a cédé il y a pas mal de temps ...
Si ça peut servir ...
==>
Flo
| |
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 21-03-2014 à 19:11 sta |
|
Merci Florian
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 23-03-2014 à 19:48 sta |
|
Bonsoir a tous,
je reviens a la charge sur le défaut constaté de fonctionnement du S-mètre
en fait, je viens de m'apercevoir que ce S-mètre fonctionnait fort bien en écoutant un QSO en AM sur le 80m avec le potar de gain MF pratiquement a fond (curseur proche du 0V)
vous allez me répondre: normal avec les résistances de polar de 330 Ohms des 6K7!
Sauf que tout ce que je voulais écouter en SSB était complétement inaudible
j'ai donc baissé a nouveau le potar (augmenté la valeur de résistance), l'aiguille du S-mètre se trouve a nouveau en butée, mais je peux a nouveau écouter les QSO!
résultat: environ 20V sur les cathodes des 6K7 pour un fonctionnement "normal"![](s11.gif)
il est ou mon problème docteur??
La HT après redressement est a 300V et environ 265V après les deux cellules LC de filtrage (tension relevé identique sur les plaques des 6K7
bonne soirée a tous
philippe
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De F6CER Le 24-03-2014 à 00:13 sta |
|
Bonsoir
avec ce genre de récepteur il est normal que le "S"mètre ne fonctionne qu'en AM
dès que vous mettez le BFO en route, il bloque le CAG et par conséquent le bon fonctionnement du S mètre
seule solution mais qui nécessite une transformation profonde : BFO bien blindé avec détecteur de produit et surtout un système de détection CAG indépendant
ceci dit pour décoder la SSB il faut le "tour de main"indispensable aux récepteurs de cette génération : gain BF pratiquement à fond , pas de CAG , et juste ce qu'il faut de gain MF et HF pour démoduler sans distorsion
on s'y fait très bien
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Fifi Le 24-03-2014 à 13:27 sta |
|
Bonjour F6CER,
Ok et merci pour ce complément d'information!
j'en conclus donc que la polar "énaûrme" des 6K7 est ......logique![](s1.gif)
je ne vais donc pas insister sur le fonctionnement de cet honorable récepteur qui me convient pour le moment!
de plus, le fil commence a trop s'allonger et je vais donc ouvrir une autre discussion au sujet d’éventuelles améliorations a apporter a l'émetteur!
mais il faut déjà que je le remette en service![](s1.gif)
bonne journée a tous
philippe
|
|
Sujet : Recepteur décamétrique amateur Nouveau | De Tech Le 24-03-2014 à 13:44 sta |
|
Détecteur de produit + Smètre !
Tech
| |
|
|
