| Sujet : ventilo de pc Nouveau | De pat41 Le 06-04-2014 à 22:52 sta |
|
bonsoir a tous
je voudrai monter deux ventilos de pc sur mon frigo de mon camping car
(probleme de froid)

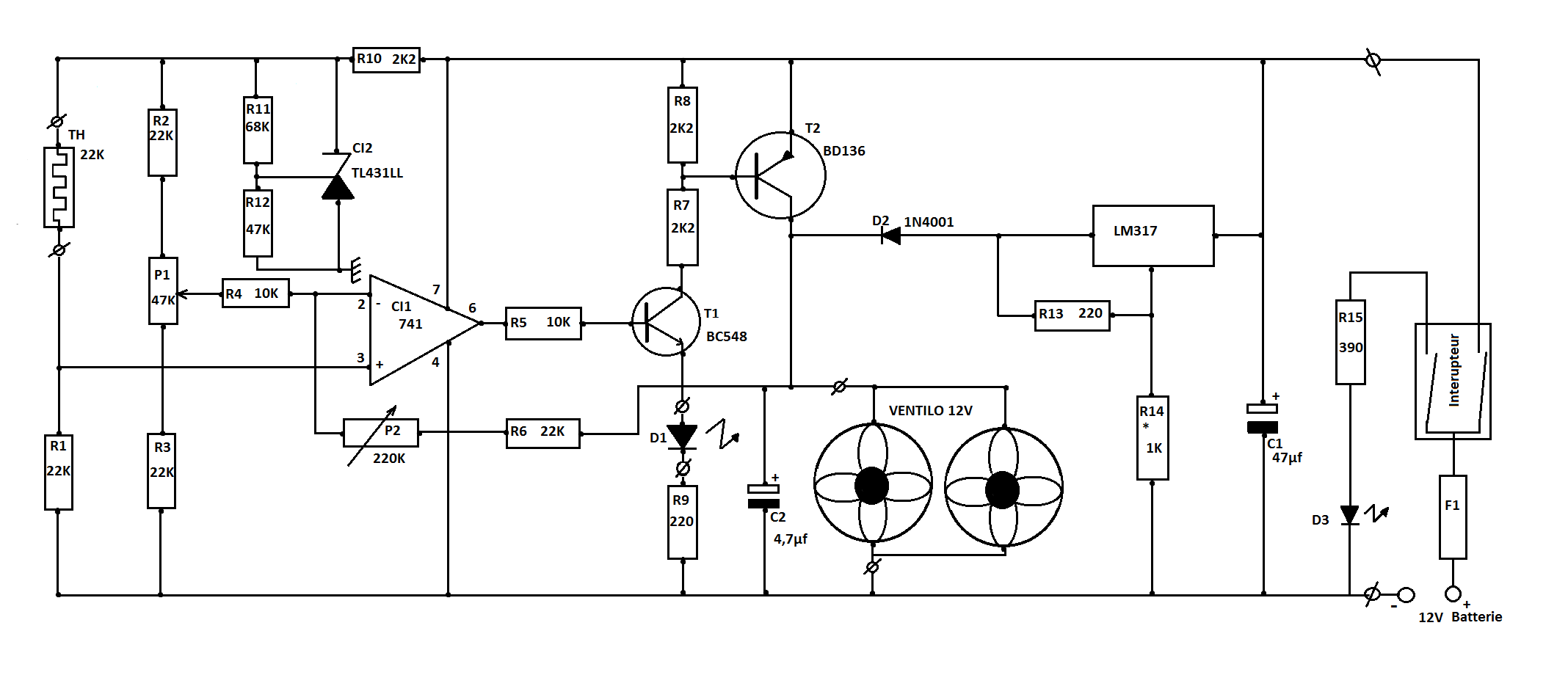

j'ai trouvé un schema sur le net edité dans le haut parleur hors serie 49
pourriez vous m'aider le but que je recherche et de faire tourner les deux ventilos sous 3V si c'est possible au repos et les faire tourner a 12V quand la température est de 60°
j'ai fait le montage par rapport au schema les ventilos tournent a plaine puissance
si qulqu'un peu m'aider merci
| |
|
| Sujet : ventilo de pc Nouveau | De nanar Le 07-04-2014 à 08:42 sta |
|
Bonjour
moi je vérifierai dans un premier temps si le montage côté LM 317 délivre bien 3 volt et si le BD136 ne délivre aucune tension quant la température est basse
|
|
| Sujet : ventilo de pc Nouveau | De pat41 Le 08-04-2014 à 01:09 sta |
|
bonsoir a tous
merci nanar pour cette réponse si rapide
j'ai recontrolé le circuit je me suis tromper de composant j'ai monté un BT137 a la place du
LM137 et oublié une piste entre R2 et R11
maintenant j'ai 3V91 a la sortie du lm317 mais toujours 12v29 sortie BD136 et la led allumée
j'ai fait des relevés et controlé la TH elle répond bien
si quelqu'un peu m'aider merci
| |
|
| Sujet : ventilo de pc Nouveau | De jcj Le 08-04-2014 à 06:54 sta |
|
D'après les tensions relevées il y a un gros problème autour du circuit CI1 (741). Ou bien il est mort, ou bien il y a une erreur de câblage.
|
|
| Sujet : ventilo de pc Nouveau | De Paul Le 08-04-2014 à 09:04 sta |
|
Ou bien il oscille... Si le 741 doit assurer le rôle de comparateur avec un hystérésis, P2 devrait être connecté sur l'entrée non inverseuse (pin 3) du 741, me semble-t-il.
Si P2 est connecté sur l'entrée inverseuse, il s'agit d'une contre-réaction avec un gros risque d'oscillation vu le gain de la boucle.
Paul
|
|
| Sujet : ventilo de pc Nouveau | De pat41 Le 08-04-2014 à 11:41 sta |
|
bonjour
pour le ci1 741 le probléme est résolu (pin 4 pas a la masse) merci de votre aide.
pour le réglage il est dit de mettre sous tension ,de régler P1 a la limite de l'allumage de la led D1 puis de placer une résistance de 6,8k en parralelle avec la HTet de régler P2 pour obtenir la tension d'alimentation maximale des ventillos
le plus que je peu avoir c'est 10V avec P2 a fond de réglage
est il possible d'avoir 12V
|
|
| Sujet : ventilo de pc Nouveau | De Jacques (webmestre) Le 08-04-2014 à 13:56 sta |
|
C'est que le BD136 est insuffisamment saturé.
Essayer de mettre une 10k entre la base et la masse pour vérifier.
|
|
| Sujet : ventilo de pc Nouveau | De leullier Le 09-04-2014 à 13:35 sta |
|
Bonjour,
Est'il possible d'avoir l'article de ce montage ou bien le lien.
cordialement
Paul
|
|
| Sujet : ventilo de pc Nouveau | De grognon27 Le 09-04-2014 à 22:08 sta |
|
Bonsoir
Serait-il possible de mettre des points pour les croisements avec connexions ? Je ne comprends pas comment le système est bouclé. Merci.
A bientôt.
|
|
|
