| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 15-02-2006 à 20:11 cms |
|  |
Toujour dans le projet de tendre une ou deux antennes filaires sous les combles de ma maison voici ma question !
Est-il possible de faire un aller retour avec le fil soit en forme de U, pour avoir plus de longueur ???
Est ce que l'aller n'aura pas d'incidence sur le retour et vice versa ??
Avec 1,50 mèttre d'espace entre l'aller et le retour est-ce ok ??
Celà me ferait environ deux fois 15 mètre de longueur de fil et celà ferait je pense un excellente antenne filaire et pas à craindre de coups de foudres
Ma pièce radio se situe dans la mezzanine du garage il me suffira donc de perçer un trou pour faire passer le fil d'antenne qui arrivera sur un tableau de répartition, avec un commutateur à plots pour les différents récepteurs ondes courtes !!
Il m'est même possible de faire plusieurs aller retour sur une hauteur de 1,50 mètre, serait ce mieux encore ?? Celà ferait un genre de grand cadre !!
J'attend de toutes façons le printemp pour faire les travaux !
Merci !
Pierre
Pierre
| |
|
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 15-02-2006 à 20:24 cms |
| |

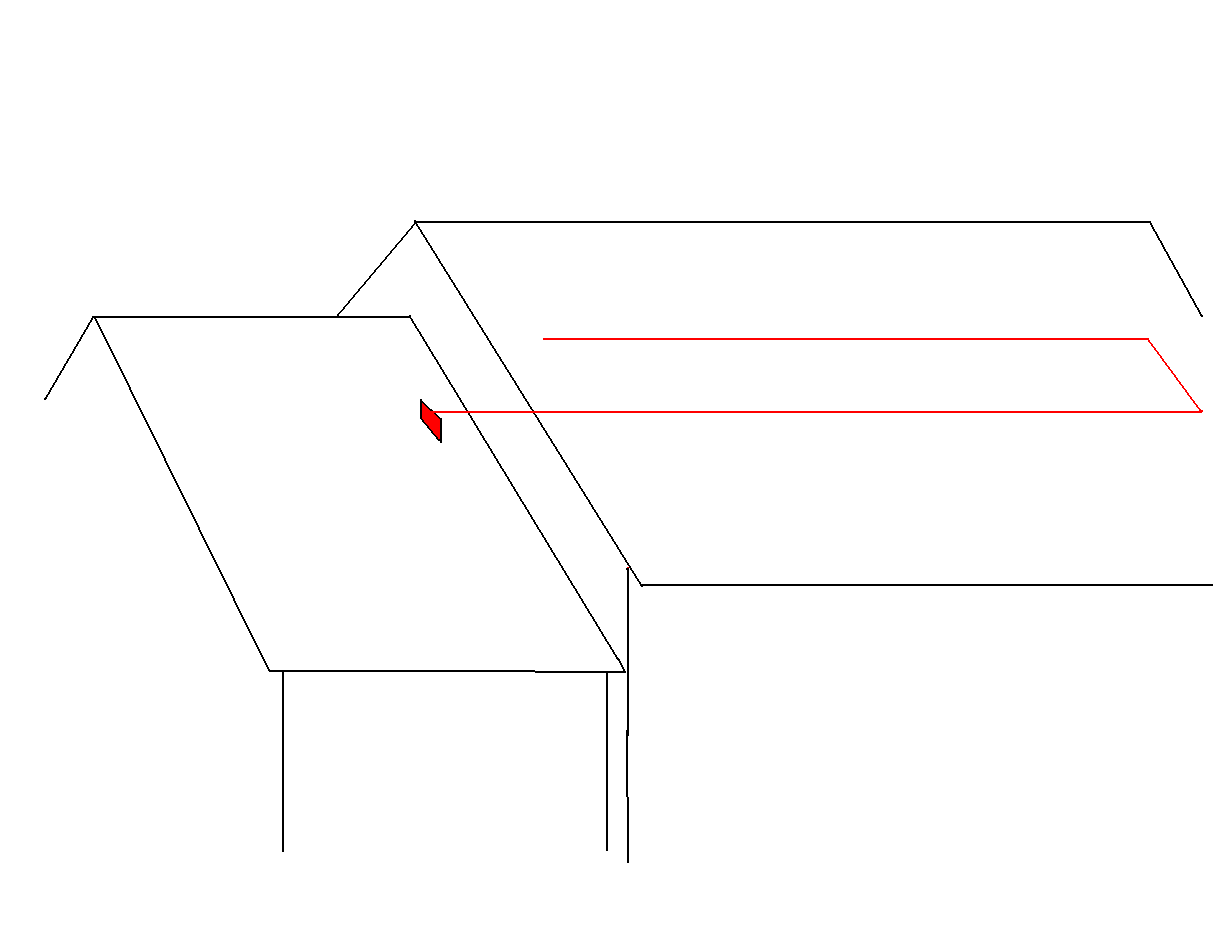

Ahhh j'ai oublié le principal que voici !!
Pierre
| |
| |
|
| Sujet : Antenne filaire Nouveau | De PIXEL Le 15-02-2006 à 22:02 sta |
|
"Est-il possible de faire un aller retour avec le fil soit en forme de U, pour avoir plus de longueur ???"
oui , mais ça sert à rien....
|
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 16-02-2006 à 00:12 sta |
|
Pierre, comme dit Pixel cela ne sert à rien, surtout lorsque l'antenne et l'écartement sont nettement plus petite que la longueur d'onde. Tout est une question de phases. Vaudrait mieux faire une extension à l'éxtérieure, en ligne droite. Et ne vous cassez pas la tête, l'antenne est tellement basse par rapport à la fréquence que son diagramme de "rayonnement" sera omnidirectionnel. Même une antenne dipôle de 20m de long à 12m de hauteur est quasi omnidirectionnelle sur 7 MHz.
Jacques.
|
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 16-02-2006 à 12:40 cms |
| |
Bon juste un fil de 15 mètre sous les combles suffira t'il ??
Sortir le fil dehors, je ne veux pas Jacques !
Pierre
| |
|
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 16-02-2006 à 12:48 sta |
|
15m c'est bien par exemple pour les PO et GO. S'il s'agit d'ondes courtes là on devrait discuter des fréquences car il existe la possibilté de "tailler" une antenne résonante. Faut voir l'impédance d'entrée du poste.
Jacques.
|
|
| Sujet : Antenne filaire Nouveau | De marcel-warin Le 16-02-2006 à 13:54 sta |
|
bonjour les specialistes,
effectivement, une antenne en U, n'est pas un bon truc, mais en angle droit, horizontale , meme si pierre ne peut pas la caser, il peut toujours faire 15 m plus 2m?
|
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 16-02-2006 à 19:36 cms |
| |
15 + 2 oui je peux  !
Pour Jacques  !!!, pour l'instant dans ma pièce radio j'ai 4 mètres de fil de téléphone avec des punaises sur les poutres, et mes A.M.E fonctionnent très bien, et mon nouveau double changement de fréquence fonctionne impec avec 5 mètres de fil, donc 17 mètres ça devrait le faire je pense !! C'est juste que je voudrai pas tendre ces fils dehors !!
Le but était donc de savoir si je pouvais faire un aller retour, bon ben je ferai un aller simple alors   !!!
Merci à vous !
Pierre
| |
|
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 16-02-2006 à 20:27 sta |
|
> fonctionne impec avec 5 mètres de fil, donc 17 mètres ça devrait le faire je pense
Pas obligatoirement. Tout dépend des fréquences OC à recevoir. Et de la ligne entre l'antenne et le récepteur, etc. Il faut passer la configuration dans un logiciel de simulation comme Eznec (payant) ou Mmana (gratuit) pour faire une estimation mais pour tous les deux il y a une période d'apprentissage. Des résultats inattendus peuvent se présenter.
NB qu'en général en réception BCL sur OC, 15m devrait suffire. Donc construisez votre long fil de 15 ou 17m et voyez les résultats.
Jacques.
|
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 16-02-2006 à 20:33 cms |
| |
J'écoute tout de 1,5 à 30 Mhz Jacques !La bande 3,5Mhz aussi le dimanche matin !
Pierre
| |
|
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 16-02-2006 à 22:01 sta |
|
Bon vu la largeur de vue vous ne pouvez guère envisager d'antenne résonante. Commencez par votre fil de 15 ou 17m. Et surtout notez les différences (niveaux, bruit, parasites) entre votre bout de fil actuel et la nouvelle. Et ceci dans différentes bandes.
Mais il faut rappeler que les bonnes antennes sont hautes et extérieures.
Jacques.
|
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 17-02-2006 à 12:12 cms |
| |
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 17-02-2006 à 17:02 sta |
|
Si les 4m sont dans votre grenier c'est mieux, mais à défaut on s'en contente.
La proximité du sol diminue la partie résistive de l'impédance de l'antenne et augmente la capacité antenne-sol. Mais une très bionne antenne est la Beverage qui se place à 1m du sol (mais elle fait couramment plus de 100m de long).
Jacques.
|
|
| Sujet : Antenne filaire Nouveau | De Jipem Le 17-02-2006 à 19:04 sta |
|
Pierre je ne sais pas pourquoi vous vous embêter à mettre une antenne aussi longue alors que vous pouvez écouter la radio sur internet
Trève de plaisanterie
Il y a un type d'antenne que j'ai expérimenté il y a quelques temps avant de quitter mon ancienne maison, c'est la conrad windom (rien à voir avec la boutique VPC) qui avait donné de bons résultats en BCL.
Sinon pour le long fil, il semblerait que l'inclinaison et l'absence de parallèlisme avec le sol ai une influence sur les résultats.
Sur ce point je laisserai la place aux spécialistes.
Bone écoute.
JP![[:!!:]](s17.gif)
|
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 17-02-2006 à 19:49 cms |
| |
|
| Sujet : Antenne filaire Nouveau | De Phil Le 17-02-2006 à 19:52 sta |
|
C'est vrai, mais il y a un truc pas mal sur le net, c'est RFI.
Phil.
|
|
| Sujet : Antenne filaire Nouveau | De Yves Cantineau Le 17-02-2006 à 20:23 cms |
| |
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 17-02-2006 à 20:35 cms |
| |
|
| Sujet : Antenne filaire Nouveau | De F1EVJ Le 17-02-2006 à 20:42 sta |
|
Bonjour à tous ! Pierre, votre antenne long fil étant à haute impédance, vous gagnerez en installant entre vos 15 m de fil et votre/vos récepteurs, une boite de couplage qui devrait permettre d'améliorer considérablement votre réception, en ramenant cette impédance à quelques 50 à 75 ohms. C'est ce qui se passe avec vos AME car ils sont dotés, en principe, d'un circuit "appoint d'antenne". Bonne écoute, 73's Pierre
|
|
| Sujet : Antenne filaire Nouveau | De Phil Le 17-02-2006 à 20:46 sta |
|
Pour Yves,
Radio France Internationale, il y a de bon extraits mais c'est question de goût. D'autre part si vous voyagez et que vous possédez un petit récepteur ondes courtes vous aurez toujours des news en français partout dans le monde.
Phil
|
|
| Sujet : Antenne filaire Nouveau | De Phil Le 17-02-2006 à 20:49 cms |
| |
Pierre, je suis désolé pour le hors sujet...  ¨
Phil
| |
|
|
| Sujet : Antenne filaire Nouveau | De jackoe Le 17-02-2006 à 21:24 sta |
|
On n'est pas à un hors sujet près ...
|
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 17-02-2006 à 21:34 cms |
| |
Y a pas de hors sujet Jackoe !
F1EVJ vous m'intéressez et merci de votre réponse  ! Mais comment fabriquer cette boite de couplage pour exactement 15 mètre de fil de cuivre de 2,5 carré ??!!
Merci à vous !
Pierre
| |
|
|
| Sujet : Antenne filaire Nouveau | De Jacques (webmestre) Le 17-02-2006 à 21:39 sta |
|
Exact. D'une part il n'y a pas de hors sujet et 2 deux tout est regroupé en monothématique.
C'est sûr, ca fait défiler plus vite les thèmes de discussions, mais ca évite de chercher 3/4 d'heure le "vain diou, ou est-ce que j'ai lu ca ?". Enfin, chacun fait comme y veut dans sa boutique
|
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 17-02-2006 à 21:39 sta |
|
Cherchez sur F5ZV
Jacques.
|
|
| Sujet : Antenne filaire Nouveau | De F1EVJ Le 17-02-2006 à 22:07 sta |
|
Jacques a raison. Cherchez sur "index general" puis "boite d'accord en T pour antennes filaires" . C'est , à mon avis, le modèle qui convient le mieux dans votre cas. Les CV peuvent être du type "réception" facile à trouver - vous les avez peut-être déjà dans vos tiroirs ! La bobine est facile à réaliser : vous pouvez lui adjoindre un commutateur à 12 positions - par exemple - qui vous permettra de trouver le meilleur accord en fonction de la bande écoutée. 73,s Pierre F1EVJ
|
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 18-02-2006 à 11:54 cms |
| |
Houlala excellent cette boite c'est ce qu'il me faut, mais pas d'indication pour le nombre de spires !!!
Est-ce qu'une self à roulette ferait l'affaire ?? Mais de qu'elle valeur ?? Un pote en possède une et il ne s'en sert pas !!
Merci !
Pierre
| |
| |
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 18-02-2006 à 13:25 sta |
|
Une self à roulette ne se justifie pas pour un récepteur.
jacques.
|
|
| Sujet : Antenne filaire Nouveau | De Jipem Le 18-02-2006 à 13:50 sta |
|
Question bête : Incontournable en émission, une boîte d'accord est-elle utile en réception ?
Non pas sur la tête
JP
|
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 18-02-2006 à 15:24 cms |
| | |
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 18-02-2006 à 17:05 sta |
|
Ces boîtes sont conçues pour l'émission, accessoirement elles servent en réception. Mais pour un usage exclusivement en réception, c'est le canon pour écraser une mouche.
Jacques.
|
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 18-02-2006 à 17:29 sta |
|
Pour Jipem,
En réception la boîte d'accord fait la même chose qu'en émission mais en sens inverse. Donc c'est utile pour adapter les impédances. C'est moins critique parce qu'en général il y déjà un accord antenne. dans l'éyage d'entrée.
Jacques.
|
|
| Sujet : Antenne filaire Nouveau | De Dubreuil JC Le 18-02-2006 à 18:02 sta |
|
Ma solution pour la réception : l'antenne active.
Je me suis construit un antenne cadre active pour la réception des bandes décamétriques et j'ai abandonné depuis l'antenne filaire.
Cette antenne s'accorde sur toutes les fréquences de 1,8 mHz à 30 mHz en deux gammes. Elle n'est pas encombrante et présente une certaine directivité qui peut aider à atténuer une station qui perturbe la réception. Sa sélectivité peut aider les récepteurs sensibles aux fréquences images ou qui ont une tête HF facilement perturbée par des signaux forts, de plus elle est peu sensible aux perturbations électromagnétiques.
Jean-Claude
| |
|
| Sujet : Antenne filaire Nouveau | De ON5MJ Le 18-02-2006 à 18:34 sta |
|
|
|
| Sujet : Antenne filaire Nouveau | De Jean Luc Fournier Le 18-02-2006 à 19:00 sta |
|
Jean Claude : pourriez vous me donner quelques details ?
J Luc
|
|
| Sujet : Antenne filaire Nouveau | De Jipem Le 18-02-2006 à 19:16 sta |
|
Merci Jacques pour ces liens.
L'antenne active m'a toujours fait un peu peur. En effet, celle de Sony n'était pas utilisable sur tous les récepteurs de la marque. Il y a toujours le risque de saturer l'étage d'entré et de claquer un semi-conducteur![[:??:]](s11.gif)
JP
|
|
| Sujet : Antenne filaire Nouveau | De Dubreuil JC Le 19-02-2006 à 15:28 sta |
|

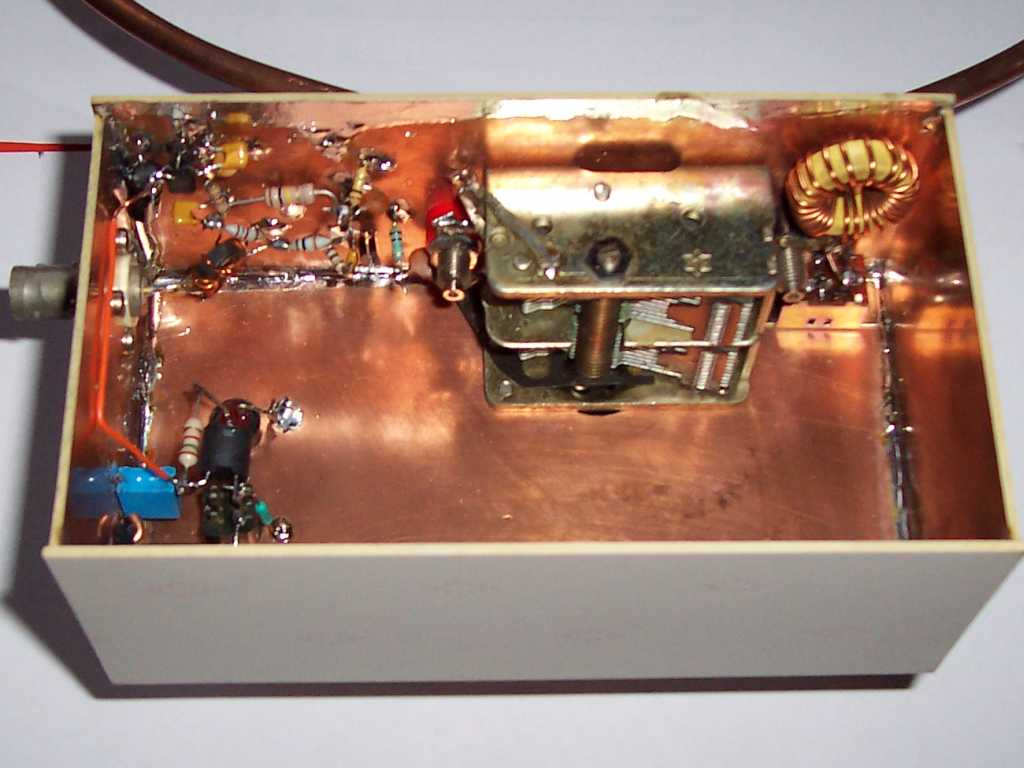

Le schéma et quelques photos de l'antenne active.
Le schéma est une adaptation de la description faite sur le site suivant : http://www.qrp.pops.net/Active_Antenna_2005.htm
J'ai utilisé une boucle et une commutation pour obtenir l'ensemble des fréquences comprises entre 1,8 mHz et 30 mHz. J'ai utilisé les composants dormaient dans mes tiroirs. Le boitier est réalisé en simple face, cuivre à l'intérieur, sur lequel sont soudés les composants. Pas de gravures donc réalisation rapide. Le boucle est en tube de cuivre de 6 mm de diamètre avec des fiches bananes de 4 mm ce qui permet d'essayer différents types de boucles.
Cette antenne précède un récepteur de ma construction dont l'entrée attaque le mélangeur à diodes après passage par un filtre passe-bas. La permière MF est à 145 mHz et la seconde à 10,7 mhz. N'ayant pas d'étage d'amplification avant le premier mélangeur je crains moins la saturation de l'entrée, surtout sur les bandes basses. Un ampli de 12 dB est parfois inséré pour les bandes hautes qui sont plus calmes.
J'oubliais l'oscillateur local. Le premier oscillateur est un synthé au pas de 500 kHz à base du MC 145151. Le second oscillateur est un VXO avec 2 Quartz de 15 mhz en parallèle qui après multiplication permet de couvrir 500 kHz.
Le tout est un ensemble de modules que je tarde, comme pour beaucoup de mes montages, à mettre en boitier.
C'est avec cet ensemble que j'écoute les radioamateurs.
Jean-Claude
| |
|
| Sujet : Antenne filaire Nouveau | De Chambrion Pierre Le 20-02-2006 à 22:11 cms |
| |
Ca fonctionne deux quartz en parrallèle ????!!, par exemple si je monte deux quartz de 3,5 j'aurai du 7Mhz ??!!
Pierre
| |
|
|
| Sujet : Antenne filaire Nouveau | De marcel warin Le 20-02-2006 à 23:46 sta |
|
deux quartz en// !
premiere fois que je vois cela!!
et quelle en est la resultante? et l'interet, vu qu'on peut acheter des quartz à la demande?
marcel
|
|
| Sujet : Antenne filaire Nouveau | De Dubreuil JC Le 21-02-2006 à 08:59 sta |
|
Bonjour
Et oui deux quartz en parallèle çà marche!
Je n'ai rien inventé, j'ai découvert la description de ce montage sur le site suivant :
http://www.qsl.net/7n3wvm/expt-vxo.html
Après expérimentation du montage décrit, je n'ai fait que l'adapter à mes besoins en remplaçant le CV par des varicaps, afin de pouvoir commander l'excursion en fréquence avec un potentiomètre multitours. L'excursion obtenue après multiplication par 9 est de 500 kHz ( 134,300 à 134,800 ), ce que je recherchais pour mon récepteur avant d'attaquer une seconde MF à 10,7 mHz. La stabilité n'est plus celle d'un quartz mais est très largement supérieure à un VCO. Quelques minutes après la mise en route, la stabilité de l'oscillateur permet d'écouter confortablement les QSO en BLU.
Le principe marche aussi avec l'oscillateur interne du NE 602 ou 612.
Bonnes expérimentations
Jean-Claude
| |
|
| Sujet : Antenne filaire Nouveau | De Jean Luc Fournier Le 21-02-2006 à 11:09 sta |
|
Merci JC pour ces explications de la "boule" cadre (ça ressemble à une demi boule de gonio marine)
Ca donne envie ...
JL
|
|
|
