Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 20-06-2014 à 18:20 sta Bonjour, Le début de la réalisation d'un amplificateur HiFi modulaire. C'est un PP Ultra-linéaire EL84, 6V6 ou 6L6. Le proto est équipé de tubes EL84 pour une puissance attendue de 14 watts rms. La description : ici Christian

Sujet : Ampli HiFi modulaire Nouveau De poste45  Le 20-06-2014 à 18:47 cms Super ! le lien et aussi la réalisation. Bonne continuation

Sujet : Ampli HiFi modulaire Nouveau De F6CER  Le 20-06-2014 à 18:54 sta Oui mais ..... la haute tension n'est pas filtrée par un 1000000000uF Ca n'est pas un "SE" comme ils disent Il n'y a aucun tube exotique le cablage n'est pas en fil argenté ade cuivre sans oxygène (ni gaz carbonique ...) Ca ne peut absolument pas fonctionner , selon les valeureux critères Idiophiles Ceci dit bravo , encore un truc exceptionnel a suivre, le déphaseur est particulièrement intéressant

Sujet : Ampli HiFi modulaire Nouveau De XYZ du 56  Le 20-06-2014 à 19:32 sta Oui mais ..... Les idiophiles vont être, certainement, intéressés par le déphaseur et comme ils sont, en majorité, déphasés cela va, peut-être, les remettre en... phase. Encore que... il faudrait qu'il regarde ce forum qui ne doit pas les brancher!!!

Sujet : Ampli HiFi modulaire Nouveau De Gilbert  Le 21-06-2014 à 07:45 sta Superbe travail ! Félicitations ! Histoire de m'achever le moral: combien d'heures de travail derrière cette réalisation? ( que je n'aurais aucne chance d'achever, ayant passé les 65 ans )

Sujet : Ampli HiFi modulaire Nouveau De barney  Le 21-06-2014 à 09:00 sta salut Gilbert pourquoi pas? ayant passé les 75 j'arrive encore a visser ciao bonne dimanche, Louis Bravo a Christian toujours le top !

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 21-06-2014 à 11:30 sta Gilbert, lorsque nous nous sommes rencontrés chez Pierre Roque, les 65 ans n'avait pas l'air de peser ... Bientôt 77 ans et comme Barney j'arrive encore à visser et à souder !!! Je pense qu'une trentaine heures pour l'étude et la réalisation devrait suffire. Il reste la face avant, le câblage et les essais. Mais une entrée en clinique lundi va me retarder un peu ... Christian

Sujet : Ampli HiFi modulaire Nouveau De Jean-B  Le 21-06-2014 à 13:53 sta Bonjour, "To screw a nut", à 77 ans, la performance est à saluer ! (les adeptes de l'anglais technique comprendront le double sens)

Sujet : Ampli HiFi modulaire Nouveau De guy F6CTP  Le 21-06-2014 à 15:34 sta Pour moi, à 86 concevoir et réaliser ne me pose pas encore de gros problèmes Guy

Sujet : Ampli HiFi modulaire Nouveau De jfgarenne  Le 21-06-2014 à 20:19 sta Chapeau, les anciens. A 67 balais, çà me laisse encore un peu d'espoir.... J-F.

Sujet : Ampli HiFi modulaire Nouveau De Jean-B  Le 21-06-2014 à 20:39 sta Je ne sais pas si il y a de l'espoir, mais le site yoyote !

Sujet : Ampli HiFi modulaire Nouveau De Modérateur Forum TSF Radio  Le 21-06-2014 à 20:54 sta yoyote plus

Sujet : Ampli HiFi modulaire Nouveau De Gilbert  Le 22-06-2014 à 08:50 sta Bon nous ne sommes pas là pour échanger des flateries, mais quand nous nous sommes rencontrés, Christian, je n'ai pas le souvenir d'avoir croisé un homme de 77 ans ! Globalement je dirai tant mieux pour nous ! Ma référence à mon âge ne correspondait pas à la possibilité physique de faire ce travail, mais au temps qu'il me faudrait pour obtenir la même qualité de réalisation. Et là, l'âge n'a rien à voir....si ce n'est le temps qu'il nous reste ! Bon courage pour le séjour en clinique.

Sujet : Ampli HiFi modulaire Nouveau De barney  Le 22-06-2014 à 10:20 sta pardon Gilbert je mes suis trompé, tan mieux ciao et bon dimanche Louis

Sujet : Ampli HiFi modulaire Nouveau De bthiry  Le 22-06-2014 à 11:28 sta bonjour Christian, je vais sans doute dire une bêtise, mais j'ai l'impression que le pont utilisé pour obtenir la tension de polarisation, mis en parallèle avec la double diode GZ34 va mettre l'enroulement HT en court-circuit, si c'est bien un transfo HT à pont milieu dont le milieu est à la masse qui est utilisé et que le positif du pont est relié à ce même point milieu ? à chaque demi alternance une diode du pont ne met-elle pas une moitié de l'enroulement ht en court circuit ? Benoît

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 22-06-2014 à 11:59 sta Je ne crois pas que 28 000 ohms (2x56K en parallèle) soit un court-circuit à chaque demi-alternance. Christian

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 22-06-2014 à 12:01 sta J'aurais pu faire un redressement mono alternance, mais j'ai voulu équilibrer les deux enroulements. Christian

Sujet : Ampli HiFi modulaire Nouveau De Gilbert  Le 22-06-2014 à 12:21 sta Pas de problème Louis !

Sujet : Ampli HiFi modulaire Nouveau De bthiry  Le 22-06-2014 à 13:01 sta Ok Christian, mais cela pompe quand même quelques précieux mA sur la HT ? 290 / 27000 = 0.0107 A soit près de 11mA Benoît

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 22-06-2014 à 13:48 sta Benoit, Il me faut bien un courant minimum dans mes zeners pour assurer une régulation. Mes calculs ont été faits avec des zeners de 1W, en utilisant des 1/2w le courant sera réduit à une valeur de 5mA. Sur le proto, les valeurs seront optimisées lors des essais. Pour l'instant, le transfo est largement dimensionné. Christian

Sujet : Ampli HiFi modulaire Nouveau De bthiry  Le 22-06-2014 à 23:04 sta bonsoir, en tout cas voilà encore une réalisation qui fait pâlir d'envie, et quelle chance d'avoir trouvé une paire de transfo UL ! Je crois que dans mon petit calcul j'ai omis de tenir compte de la chute de tension dans les Zener (2x 68 V), le courant consommé sera donc environ 2x plus faible ... bonne continuation, Benoît

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 23-06-2014 à 17:42 sta Je sors de la clinique avec 3 trous et deux prothèses pour deux hernies. Dur, dur Le schéma de test de l'alimentation négative. Christian

Sujet : Ampli HiFi modulaire Nouveau De Grenouille  Le 23-06-2014 à 17:52 sta Il suffirait de déconnecter le côté + du pont de la masse, pour que tout rentre dans l'ordre. Les deux diodes correspondantes n'ont aucune utilité dans ce montage, hormis une consommation inutile de courant, comme l'a fort justement fait remarquer Benoit. En remplaçant simplement le pont par 2 diodes pour redresser du négatif, le schéma serait nettement plus cohérent.

Sujet : Ampli HiFi modulaire Nouveau De bthiry  Le 23-06-2014 à 18:04 sta bon courage et bonne convalescence ! la 10k n'est-elle pas trop élevée pour simuler la consommation totale de l'ampli ? (4 EL 84 + 4 ECC83 + 4 EF 86) Benoît

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 23-06-2014 à 18:05 sta Tout à fait et deux diodes économisées Je suis un peu perturbé avec ces pb d'intervention chirurgicale. Mais dans quelques jours, cela devrait allez mieux. Christian

Sujet : Ampli HiFi modulaire Nouveau De bthiry  Le 24-06-2014 à 00:43 sta on le serait à moins, bon repos ...et à très bientôt ! Benoît

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 24-06-2014 à 00:46 sta J'ai bon moral. Merci Benoit Christian

Sujet : Ampli HiFi modulaire Nouveau De bthiry  Le 24-06-2014 à 00:58 sta il est quand même fort tard.... bonne nuit ! Benoît

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 24-06-2014 à 14:29 sta Je n'ai pas beaucoup dormi cette nuit même avec les calmants Christian

Sujet : Ampli HiFi modulaire Nouveau De guy F6CTP  Le 24-06-2014 à 15:12 sta Bon courage Christian Amitiés Guy

Sujet : Ampli HiFi modulaire Nouveau De bthiry  Le 24-06-2014 à 17:33 sta Courage ! au moins il y a ce beau projet pour t'occuper l'esprit ! avec toute ma sympathie, Benoît

Sujet : Ampli HiFi modulaire Nouveau De barney  Le 24-06-2014 à 17:43 sta depuis la suisse avec toute ma sympathie et admiration Louis

Sujet : Ampli HiFi modulaire Nouveau De crilemans  Le 24-06-2014 à 20:15 sta Bonsoir Christian. Pas marrant de ne pouvoir dormir la nuit, j'ai connu cela à une époque, on finit par être KO en quelques jours. Je te souhaite un prompt rétablissement. Amicalement. crilemans.

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 28-06-2014 à 17:26 sta Bonjour, Le câblage de l'amplificateur : ICI Christian

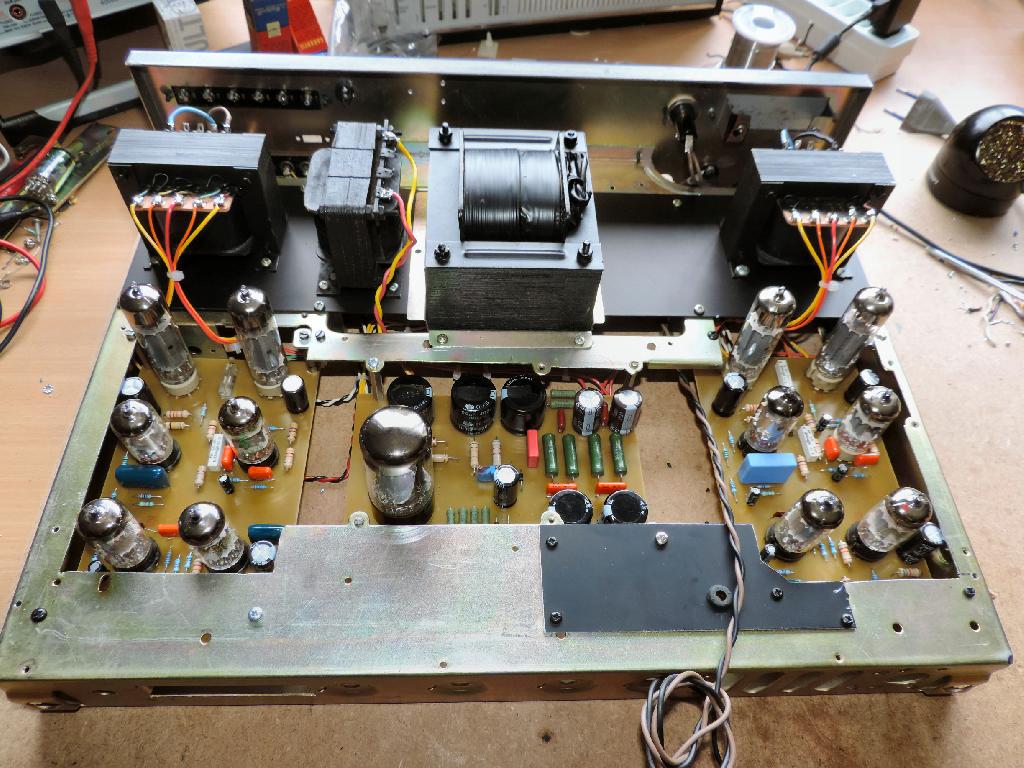

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 01-07-2014 à 11:31 sta Bonjour à tous, L'ampli est terminé pour le câblage. Premiers essais prochainement Ampli modulaire Christian

Sujet : Ampli HiFi modulaire Nouveau De bthiry  Le 01-07-2014 à 12:58 sta Bravo ! je suis impatient de lire la suite ... Benoît

Sujet : Ampli HiFi modulaire Nouveau De Jean Roland  Le 01-07-2014 à 14:30 sta Bonjour, Et moi donc...

Sujet : Ampli HiFi modulaire Nouveau De Gilbert  Le 01-07-2014 à 16:10 sta Je te souhaite un prompt rétablissement, Christian

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 01-07-2014 à 17:55 sta Merci à tous de vos encouragements. Côté santé, c'est mieux. Je peux marcher, m'assoir et me lever. Que demander de plus !!! Je vais attaquer les vérifications habituelles avant la mise à feu. Je vous tiens au courant (sans jeu de mots). Christian

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 02-07-2014 à 19:01 sta Quelques essais cet après-midi. Instabilité et difficulté de réglage circuit de polarisation. Modification de la carte alimentation. Ajout de deux transistors. Optimisation de la consommation sur les enroulements HT. Courant max consommé = 6,5 mA. Les deux amplis consomment 4,28 mA au total et 0,72mA dans les chaines potentiométrique de réglage. Il reste donc 1,5mA dans les Zeners. Le schéma : sur le site Christian

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 06-07-2014 à 12:40 sta Bonjour à tous, L'amplificateur est terminé. Valeur composants et valeur des tensions sur tous les schémas. Avec la mise au point, 40 heures ont été nécessaire à sa réalisation. ampli bicathode Christian

Sujet : Ampli HiFi modulaire Nouveau De jfcrois  Le 06-07-2014 à 13:28 sta Bonjour. C'est quand même un sacré beau boulot ! Chapeau bas, m'sieur Sep44.

Sujet : Ampli HiFi modulaire Nouveau De bthiry  Le 08-07-2014 à 22:55 sta absolument superbe! Quelques mesures pour nous faire baver ? Benoît

Sujet : Ampli HiFi modulaire Nouveau De Sep44  Le 11-07-2014 à 21:12 sta Bonsoir à tous L'ampli terminé mis dans sa boite avec un look rétro Page du site Christian
