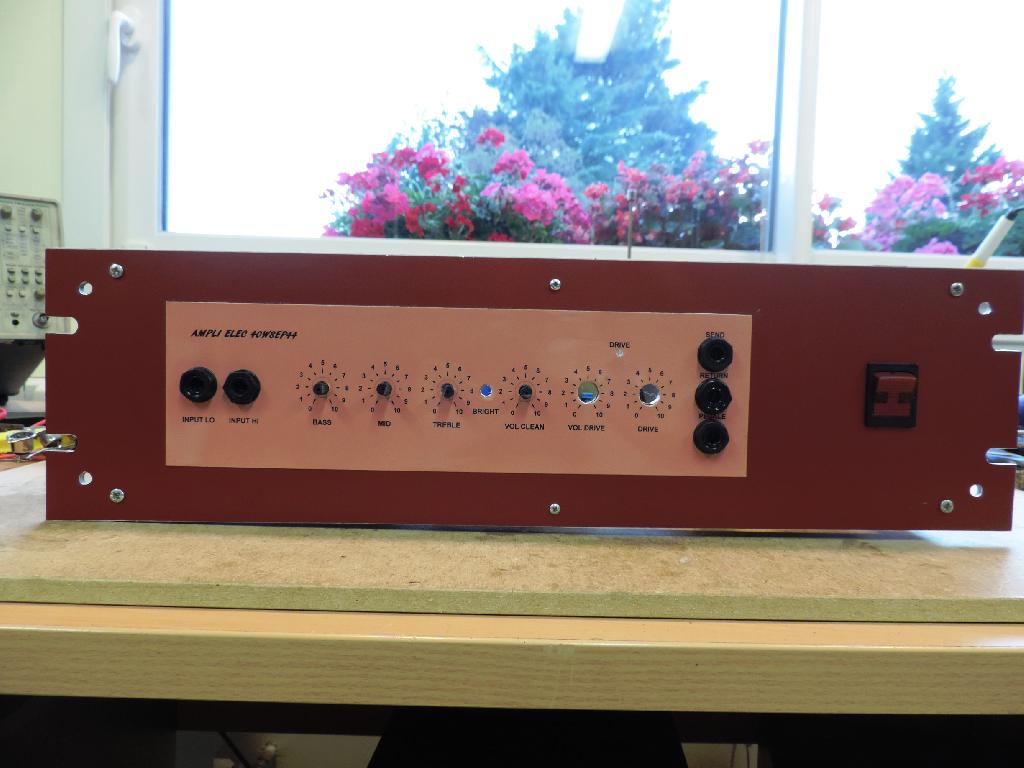

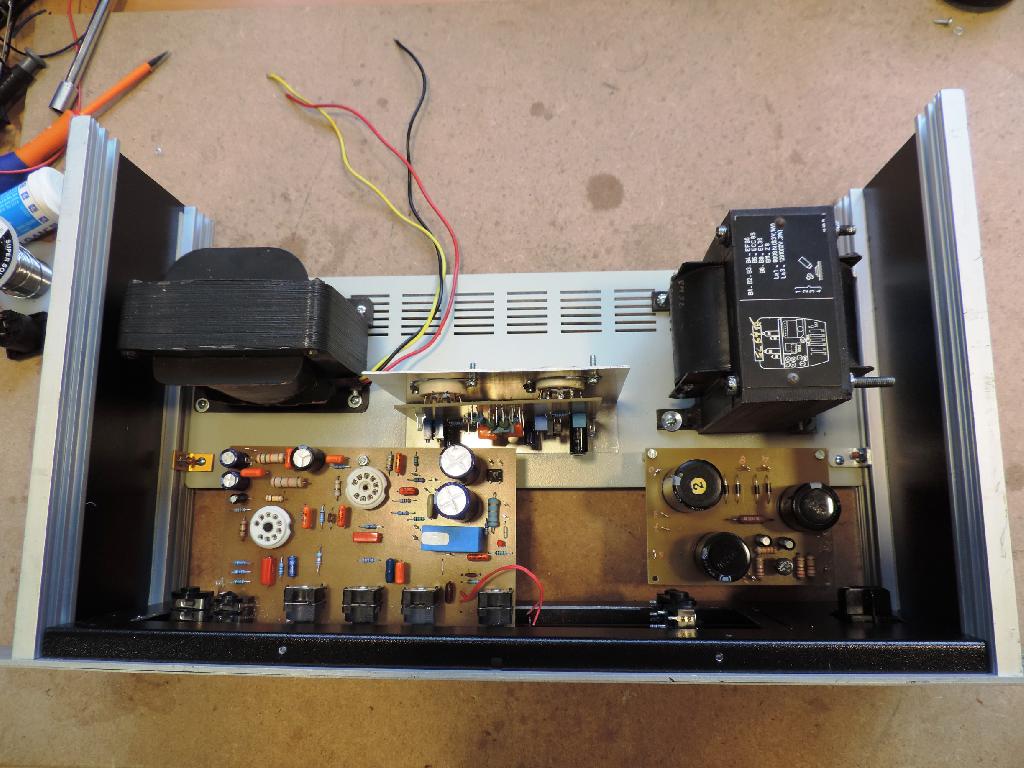

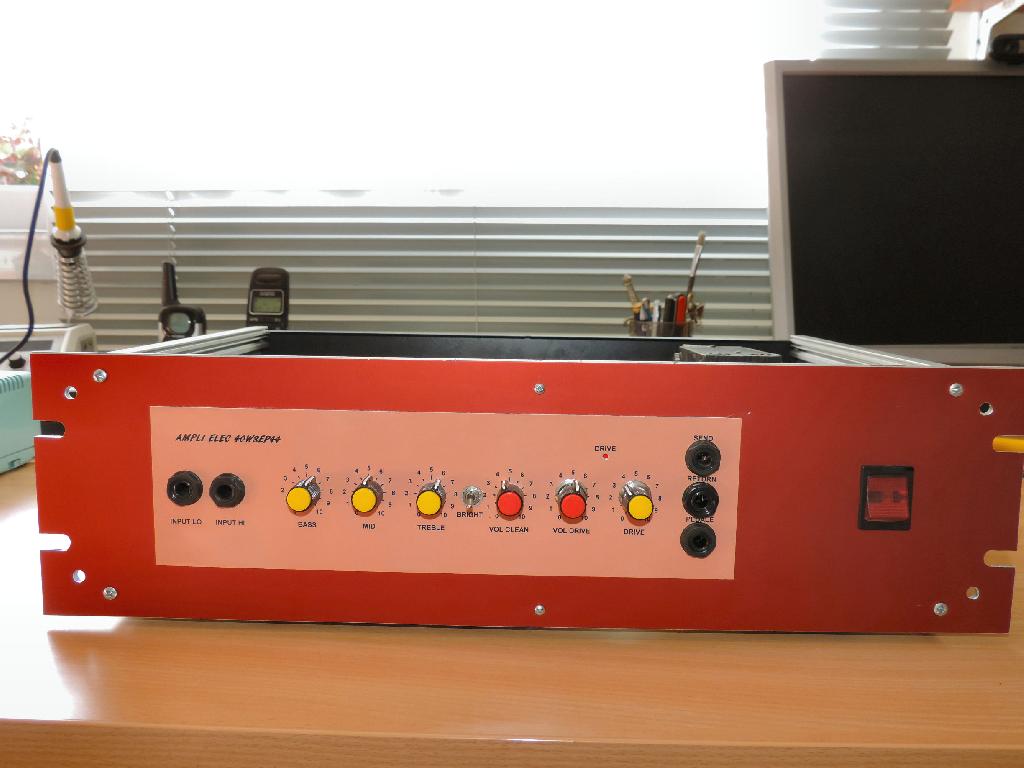

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 05-10-2014 à 20:09 sta Début de la réalisation d'un ampli pour guitare électrique de 40 Watts. Etage Push-Pull équipé de tubes EL504. Quelques photos de l'implantation. Christian

Sujet : Ah ! les tubes TV !!! Nouveau De Thierry Magis  Le 05-10-2014 à 20:34 sta Transformateurs récupérés dans un ampli de sono Philips ? Du moins celui d'alimentation si je vois bien...

Sujet : Ah ! les tubes TV !!! Nouveau De Paul  Le 05-10-2014 à 20:47 sta Comme d'habitude, un superbe projet qui s'annonce. J'aimerais bien pouvoir faire des beaux châssis comme ça...

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 05-10-2014 à 20:52 sta Tout à fait Thierry ... Le transfo d'alim provient bien d'un EL6415 dont le transfo de sortie était coupé. Il convient parfaitement à cette application. Cette gamme d'ampli utilisait des EL36 en sortie, avec une tension G2 égale à la moitié de celle d'anode. Le transfo de sortie provient lui d'une série d'ampli de marque FERRIX de 40 watts des années 1955.

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 05-10-2014 à 20:54 sta Le rack vient d'un préampli Bouyer à moitié démonté trouvé en déchetterie.

Sujet : Ah ! les tubes TV !!! Nouveau De Thierry Magis  Le 05-10-2014 à 21:23 sta Excellente récupération !

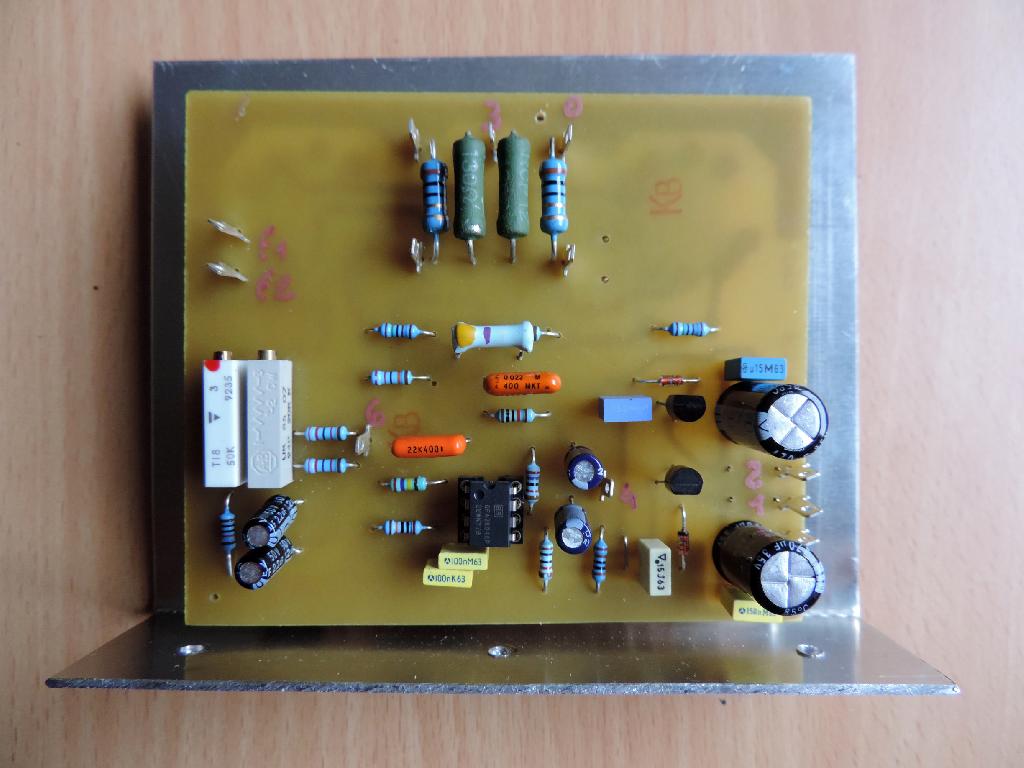

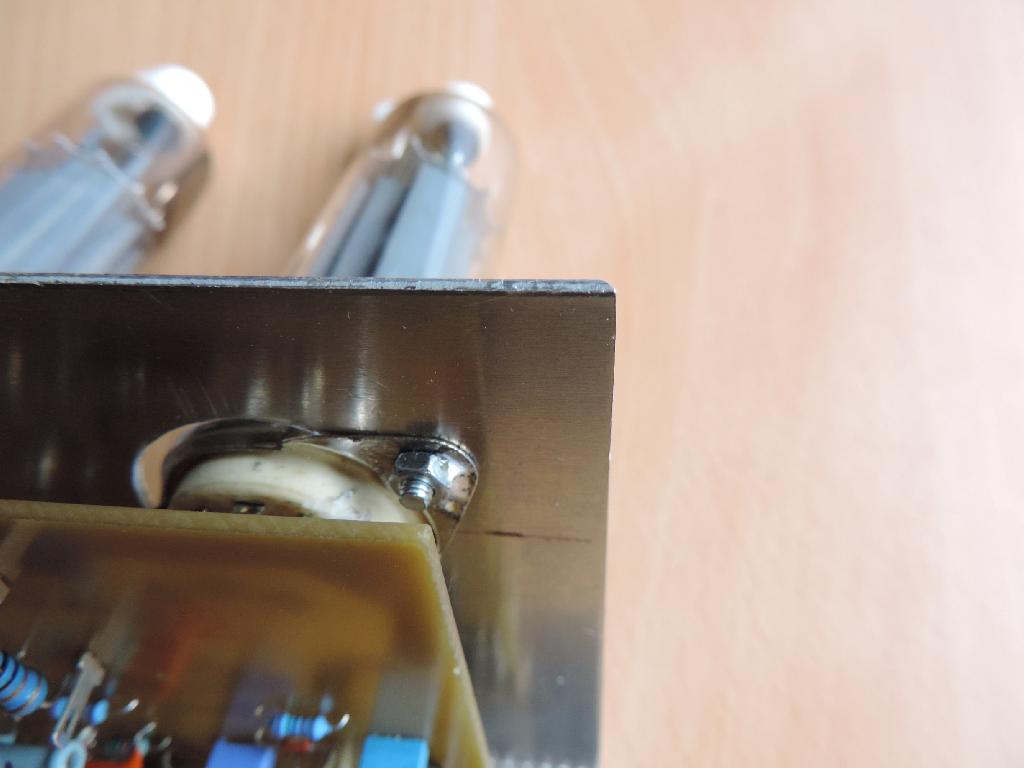

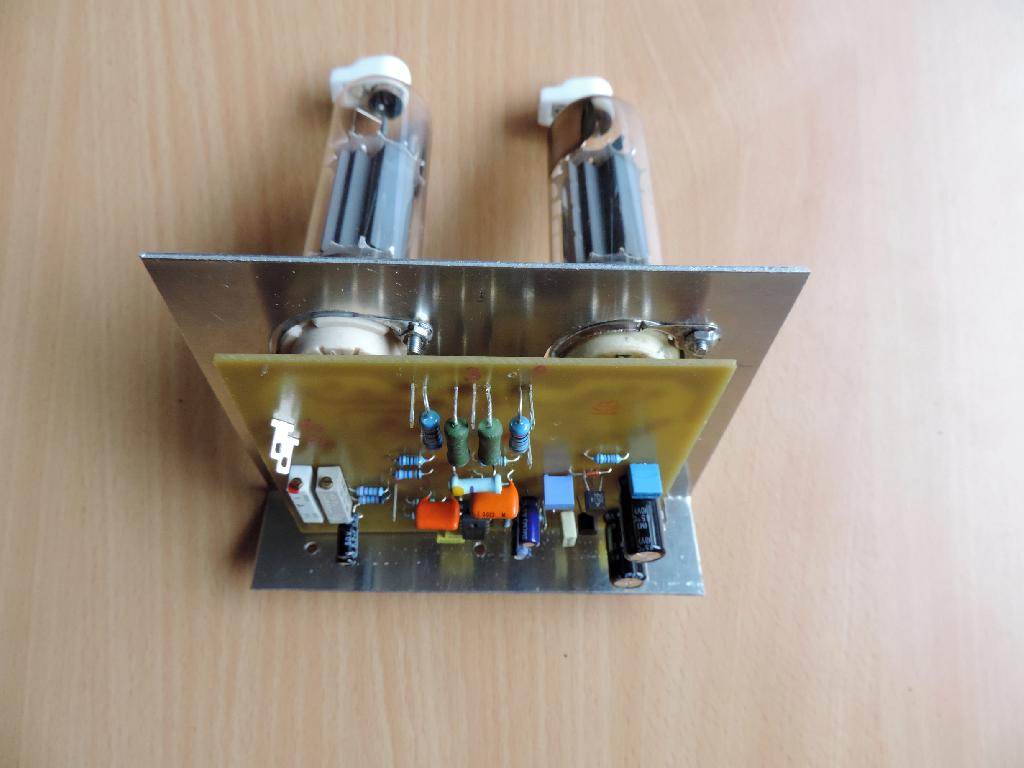

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 06-10-2014 à 11:31 sta La platine de l'ampli de puissance 40 Watts. Tension entrée 700mV pour puissance max. A remarquer les écrous soudés sur les supports pour faciliter le montage. Ceux-ci sont soudés côté piste du circuit imprimé. Le câblage filament également et décollé du circuit. Le préamplificateur est fixé sur la façade. La carte d'alimentation près du transformateur d'alimentation.

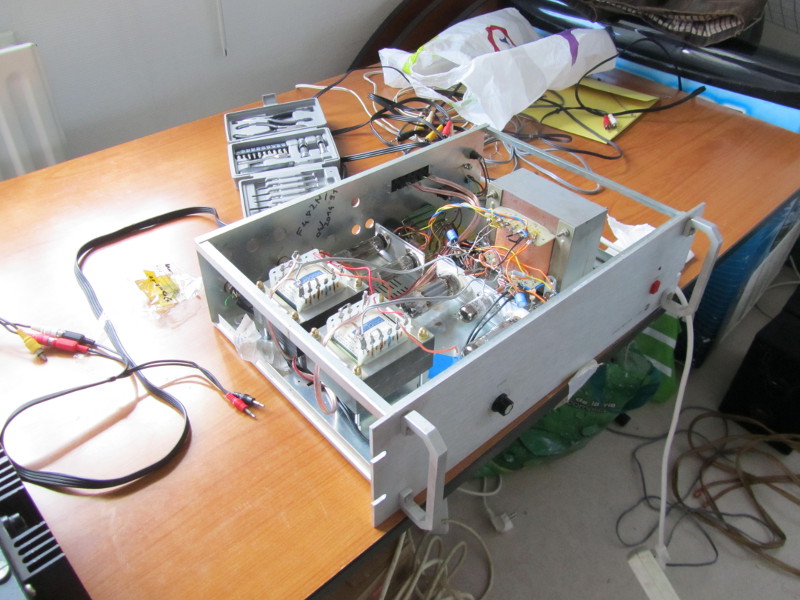

Sujet : Ah ! les tubes TV !!! Nouveau De jmd_91  Le 06-10-2014 à 12:27 sta hello , pas si mauvaises que ca ces bestioles a tétines sur le sommet , pour l instant , je suis content de mon ampli a montage Triode " EL 504 / EL 502 " , j ai pas de recul pour savoir si les tubes sont capable de tenir longtemps mais avec env. 7.5 / 8 W par voie , les voisins font la grimace comme d hab , très beau boulot Sep44

Sujet : Ah ! les tubes TV !!! Nouveau De bthiry  Le 06-10-2014 à 18:50 sta c'est peut-être la parallaxe, mais n'y a-t'il pas une interférence entre les cosses à souder et le tournevis lors du réglage du multi-tours ? à part ce point de détail c'est superbe comme toujours avec Christian!

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 06-10-2014 à 18:57 sta Bien vu, mais les protos ça sert à çà. Le circuit imprimé est corrigé depuis 15h, les cosses sont déplacés.

Sujet : Ah ! les tubes TV !!! Nouveau De bthiry  Le 06-10-2014 à 19:38 sta Pfff.... trop fort ! ça me donne des idées, quelle est l'impédance des transfos de sortie ? Benoît

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 06-10-2014 à 20:05 sta l'impédance primaire du transfo de sortie est de 3500 ohms plaque / plaque.

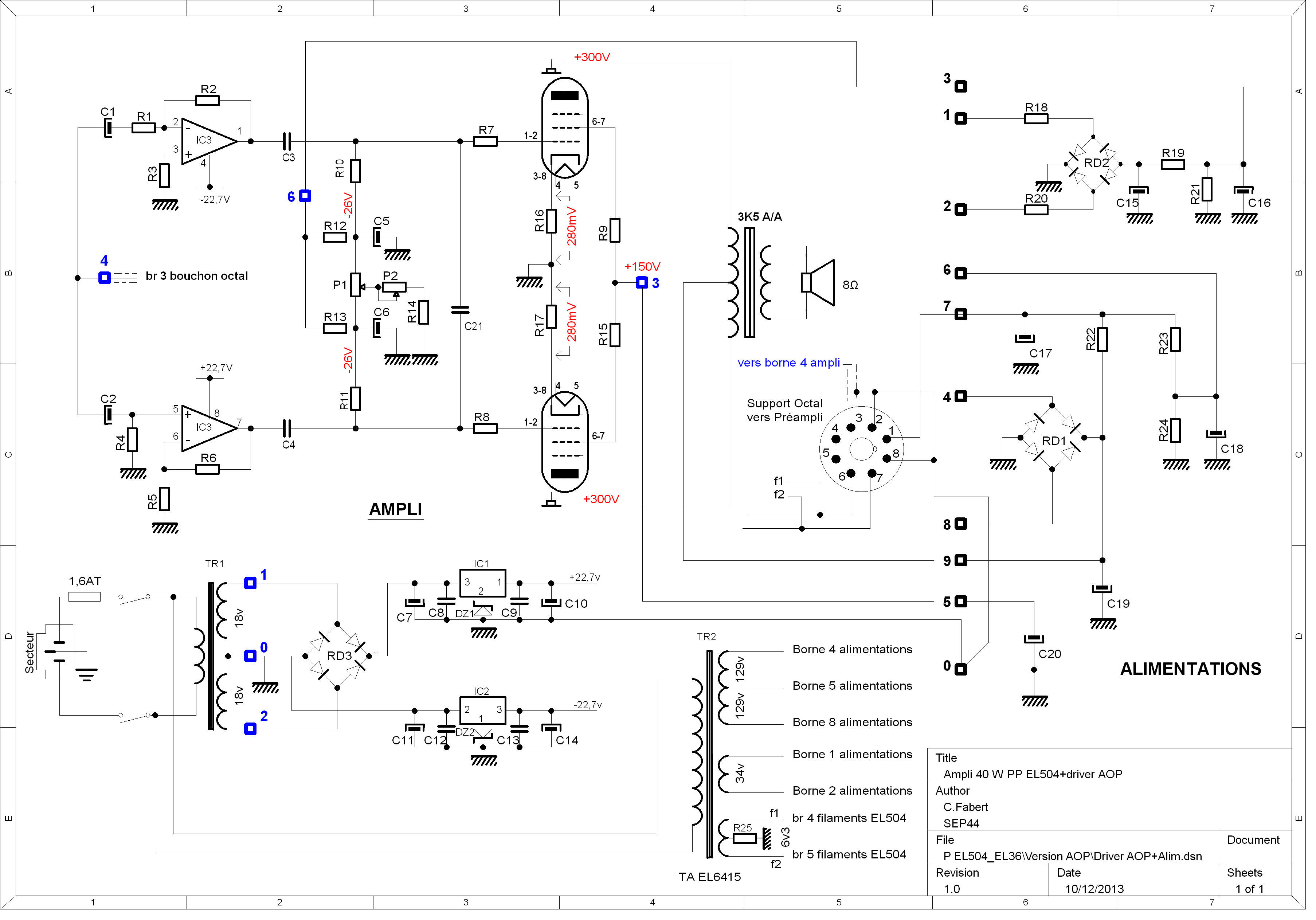

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 06-10-2014 à 20:25 sta Le schéma de principe de l'étage de puissance. Pas de valeurs tant que les essais n'ont pas confirmé la théorie. Christian  Fichier .PNG

Sujet : Ah ! les tubes TV !!! Nouveau De Paul  Le 06-10-2014 à 20:50 sta Très intéressant le déphaseur à AOP. En revanche, 45V d'alim, ça fait beaucoup

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 06-10-2014 à 21:38 sta Paul, Les ampli OP utilisés sont des ampli HT, un ampli double OPA2604 Il faut attaquer les grilles des EL504 avec un bon niveau de tension de l'ordre de 20 volts efficaces. Christian

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 07-10-2014 à 10:09 sta Qu'en je dis HT, tout est relatif ... L'OPA2604 supporte une alimentation de +-4,5 à +-24 volts (au lieu de +-15v habituellement) Christian

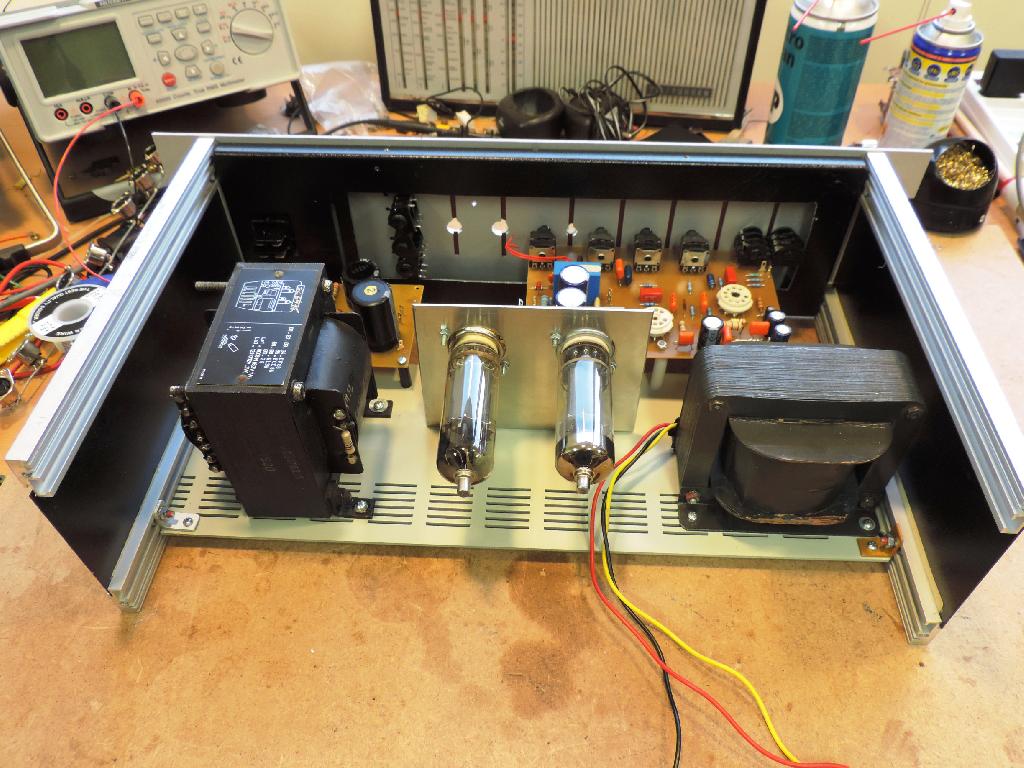

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 07-10-2014 à 17:21 sta Câblage de l'amplificateur terminé. Vérifications et essais demain. D'autres photos sur le site : ICI Christian

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 07-10-2014 à 17:23 sta Les photos

Sujet : Ah ! les tubes TV !!! Nouveau De jmd_91  Le 07-10-2014 à 18:53 sta belle bestiole et vive les rack 19" vivement la suite

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 08-10-2014 à 21:03 sta Aujourd'hui comme prévu, vérification du câblage et premier essais. Problème de coupure sur un jack d'entée. Essais avec charge résistive de 8 ohms. Réglage symétrie et courant de repos prévu sur étage de puissance. Les potentiomètres multitours permettent un réglage très facile. Vérification des tensions côté préamplificateur. Tout est OK Un haut-parleur en charge, une guitare à l'entrée et c'est parti ... J'oubliai sur charge résistive de 8 ohms, tension efficace de sortie 18 volts soit 18x18/8 = 40 watts efficace Cahier des charges respecté. Christian

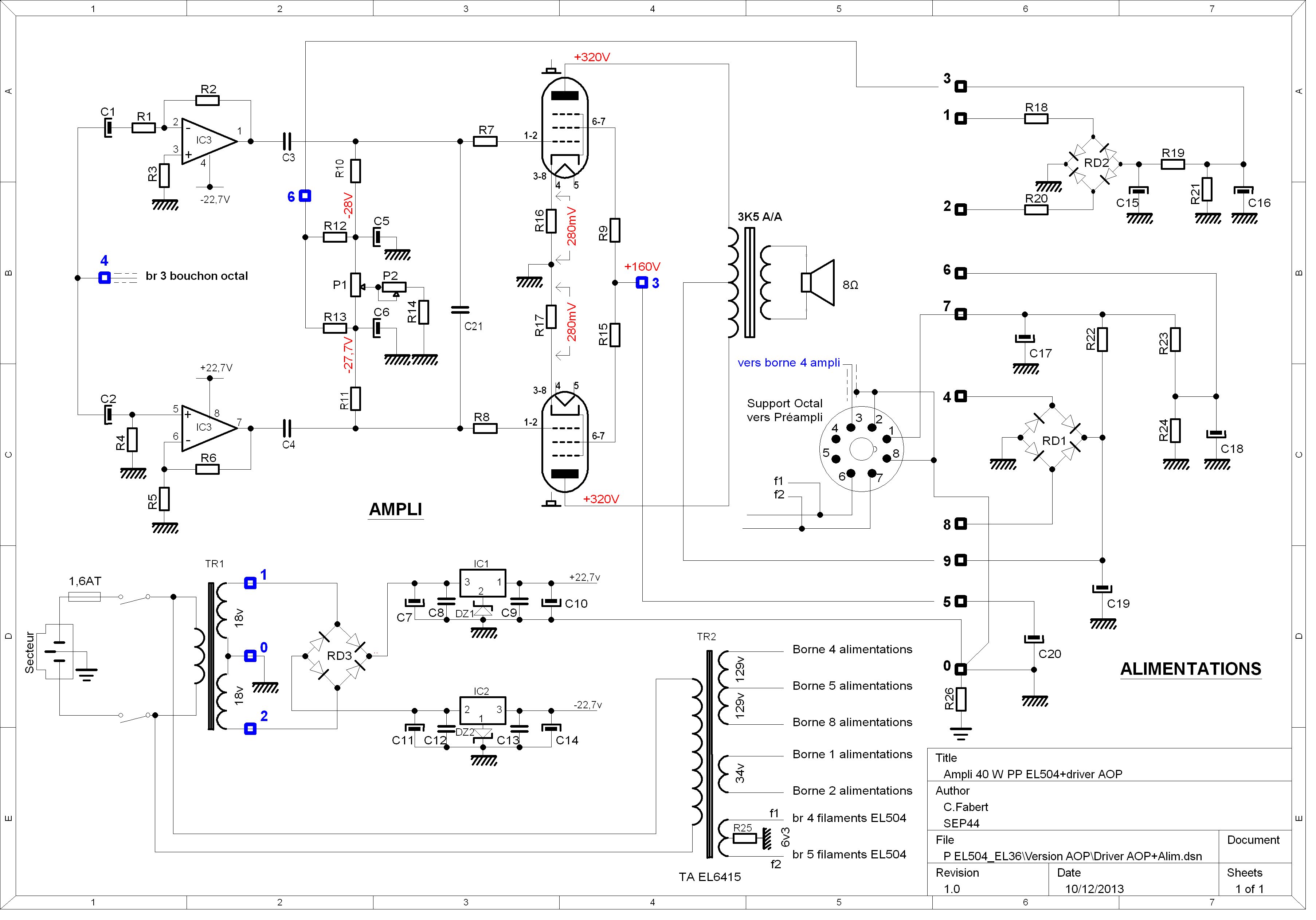

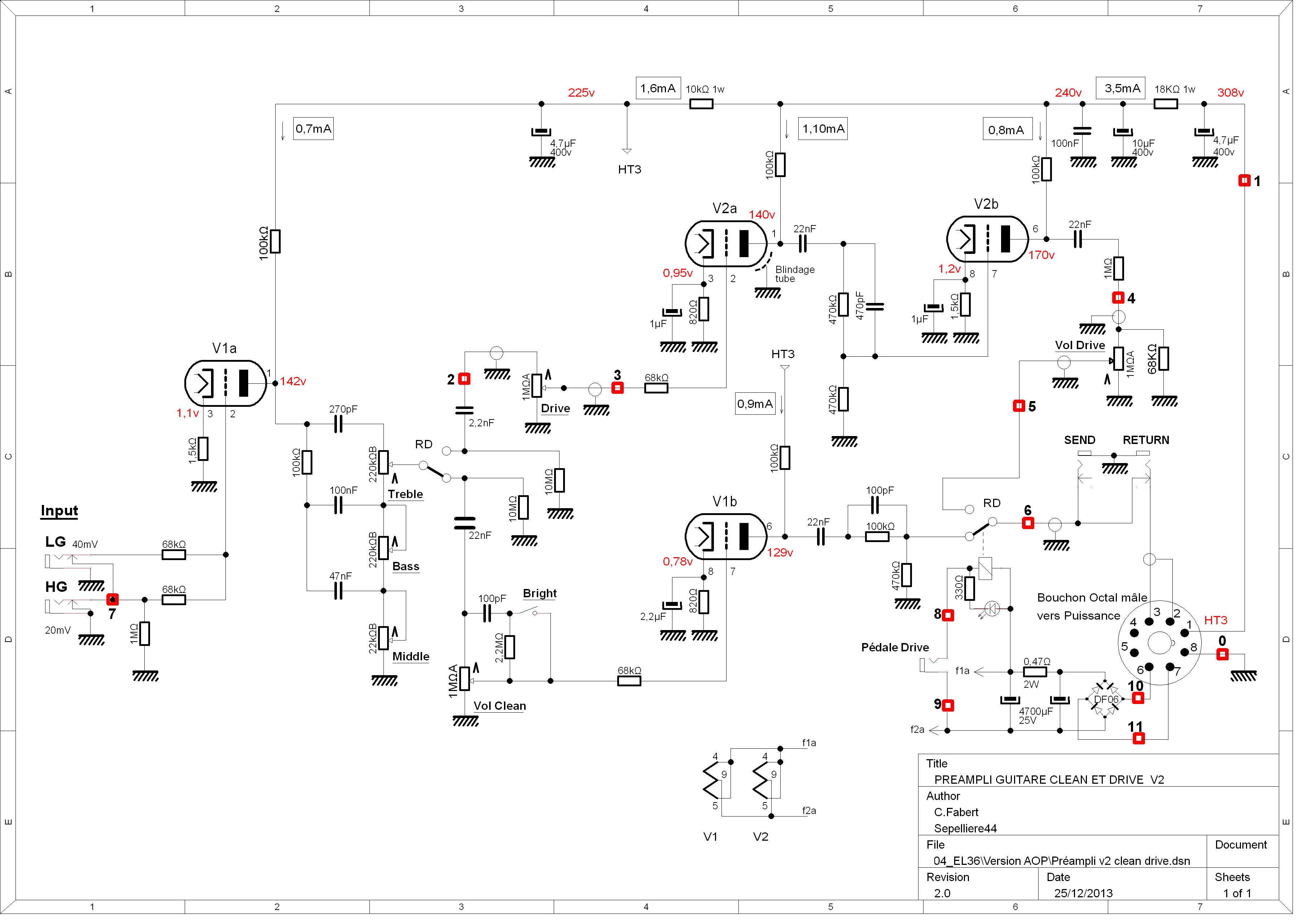

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 09-10-2014 à 17:55 sta Tous les schémas et nomenclature sur le SITE Le schéma amplificateur et alimentations et préamplificateur à jour en annexe Bonne soirée à tous Christian  Fichier .PNG    Fichier .PNG

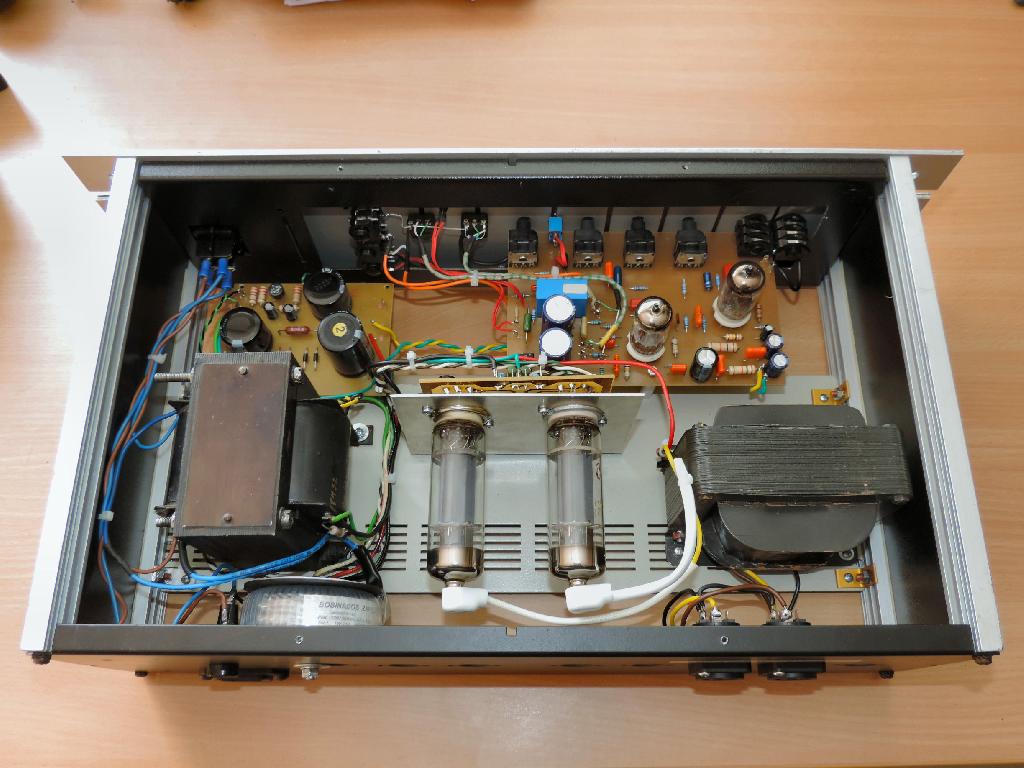

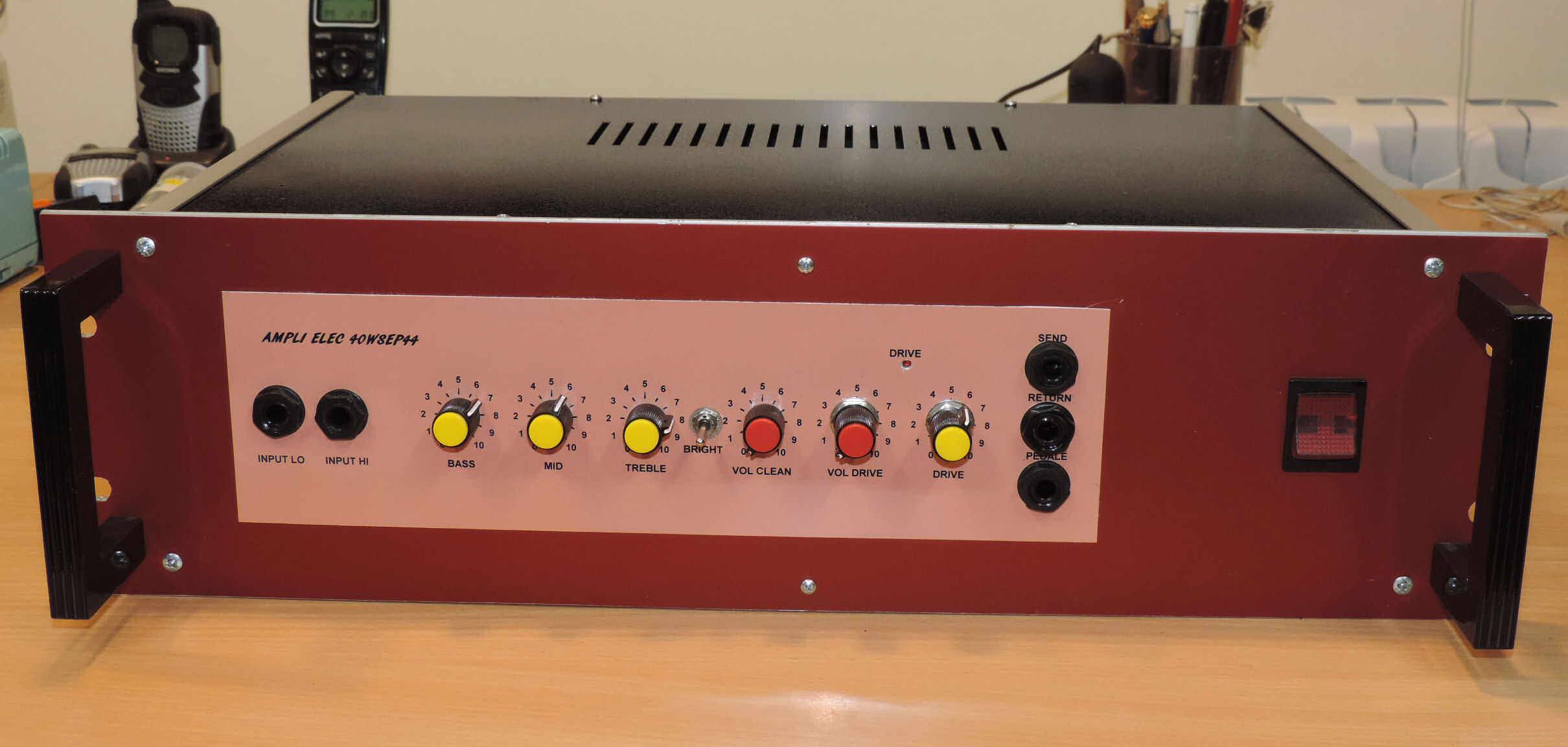

Sujet : Ah ! les tubes TV !!! Nouveau De Sep44  Le 09-10-2014 à 20:10 sta Une photo de l'amplificateur terminé

Sujet : Ah ! les tubes TV !!! Nouveau De cramus  Le 10-10-2014 à 20:08 sta Beau travail Bravo

Sujet : recherche caractéristique Nouveau De Denechaud  Le 11-10-2014 à 08:21 sta cherche caractéristique de sortie du ci ampli audio TCA 8305 ou impédance du haut parleur à lui brancher en sortie Merci Bonne journée Michel

Sujet : recherche caractéristique Nouveau De Sep44  Le 11-10-2014 à 09:48 sta Pas beaucoup de rapport avec un ampli à tubes ... Mais ne serais-ce pas pas plutôt TCA830S (voir photo) Christian

Sujet : recherche caractéristique Nouveau De stockfish  Le 11-10-2014 à 10:49 sta Bonjour Nouveau sur ce forum, je suis très impressionné par les compétences de certains. Pour ma part, je n'en ai que de faibles en électronique mais découvre tous les jours un peu plus en vous lisant. Je m'intéresse aujourd'hui aux amplis suite à l'achat récent d'un Klemt Echolette pour quelques euros. Il s'agit d'un PP d'el34. J'ai pu le remettre en route après avoir changé quelques chimiques. Je voudrais maintenant faire des mesures pour le régler d'où la question que je pose à Christian : Quelle type de charge ohmique pouvant dissiper 40 W utilisez-vous pour vos mesures. Merci d'avance.

Sujet : ah! les tubes Tv. Nouveau De XYZ du 56  Le 11-10-2014 à 11:18 sta Ah, ces chgts de sujet! Il serait souhaitable d'en ouvrir un nouveau quand il va y avoir une dérive.

Sujet : ah! les tubes Tv. Nouveau De stockfish  Le 11-10-2014 à 11:26 sta Ce n'est qu'une demande d'informations complémentaires concernant le post de Christian de 21h03 ci-dessus. Je veux bien effacer mon préambule de présentation mais je ne sais pas comment éditer mon message .

Sujet : ah! les tubes Tv. Nouveau De Sep44  Le 11-10-2014 à 12:07 sta Le type de charge que j'utilise pour la mise au point de mes amplificateurs. 2 résistances de 100 watts montées sur refroidisseur Christian

Sujet : reponse christian Nouveau De Denechaud  Le 11-10-2014 à 13:23 sta merci Cristian,oui c'est bien un TCA 830sr Je possédé une dizaine de poste TSF à tubes dont certain des années 30 35. Ils sont en attende de restauration. je vais m'y mettre dès que j'aurai terminé l'alimentation 220v 110v isolé pour la sécurité Bon week- end Michel

Sujet : reponse christian Nouveau De stockfish  Le 11-10-2014 à 13:57 sta Merci pour la réponse et la photo annotée.
