| Sujet : Poste à Réaction Nouveau | De Alain Bastier Le 17-06-2015 à 14:26 sta |
|
Bonjour,

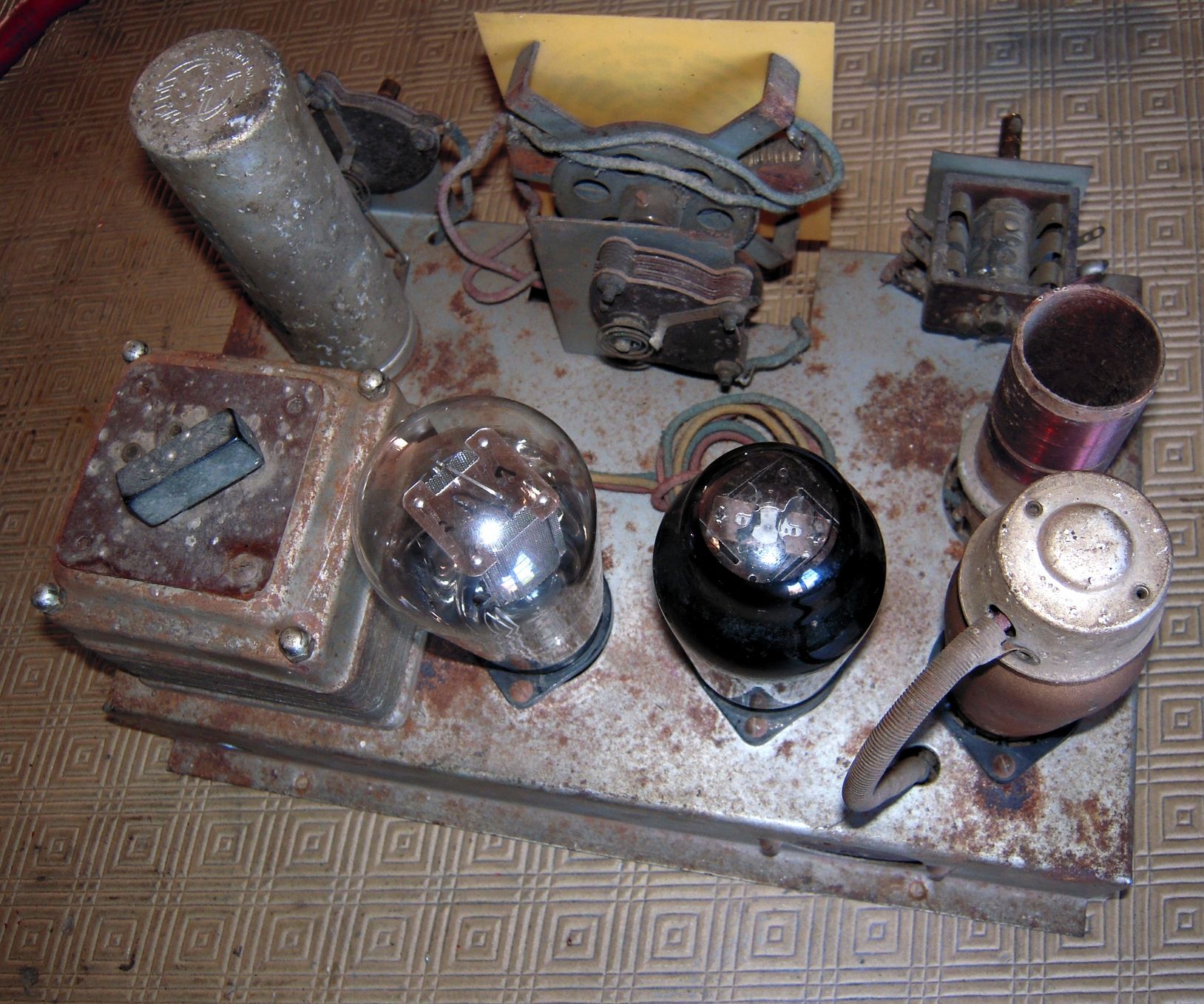

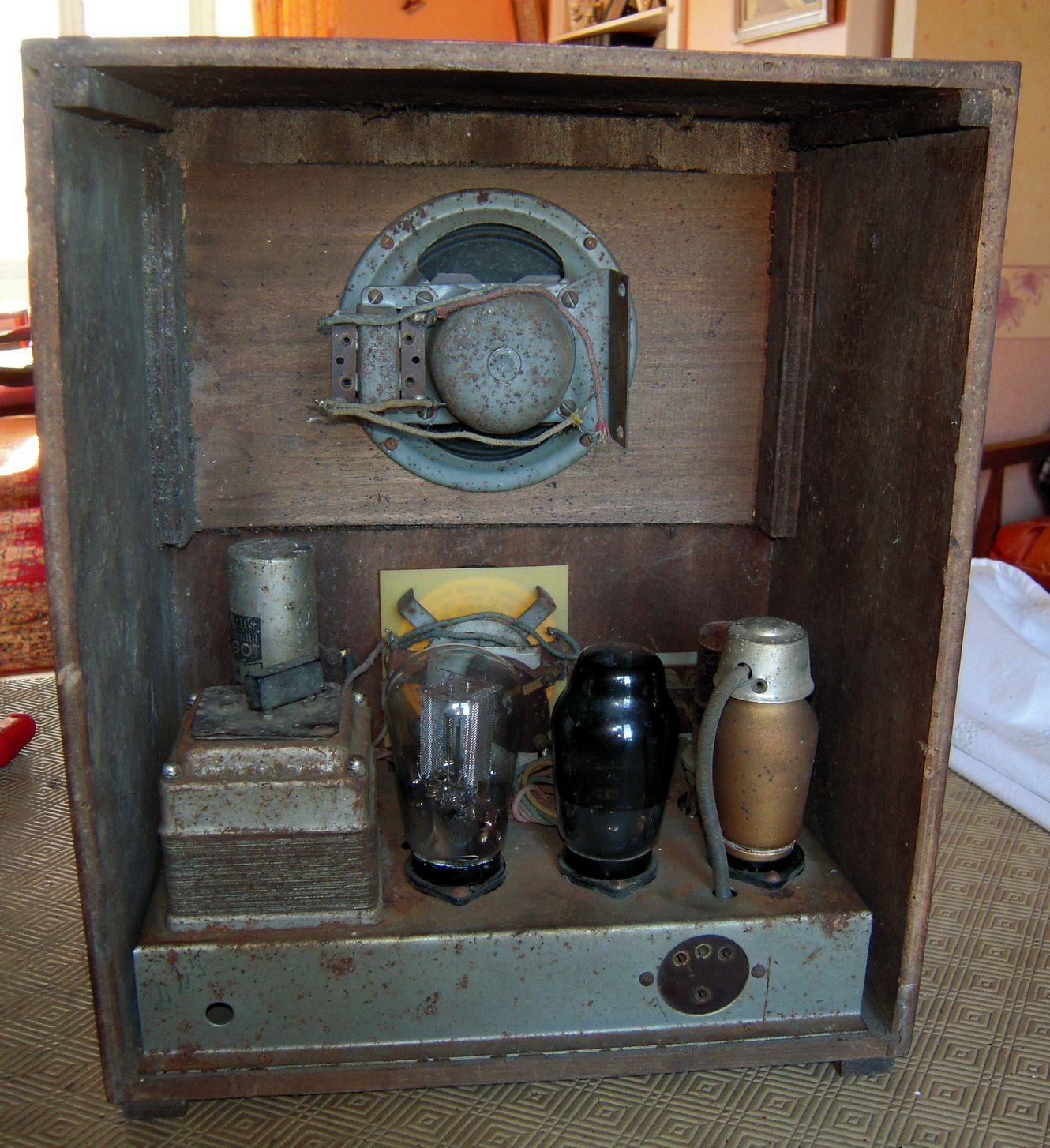

Ayant récupéré dans un grenier un vieux poste à réaction, je souhaite le restaurer.

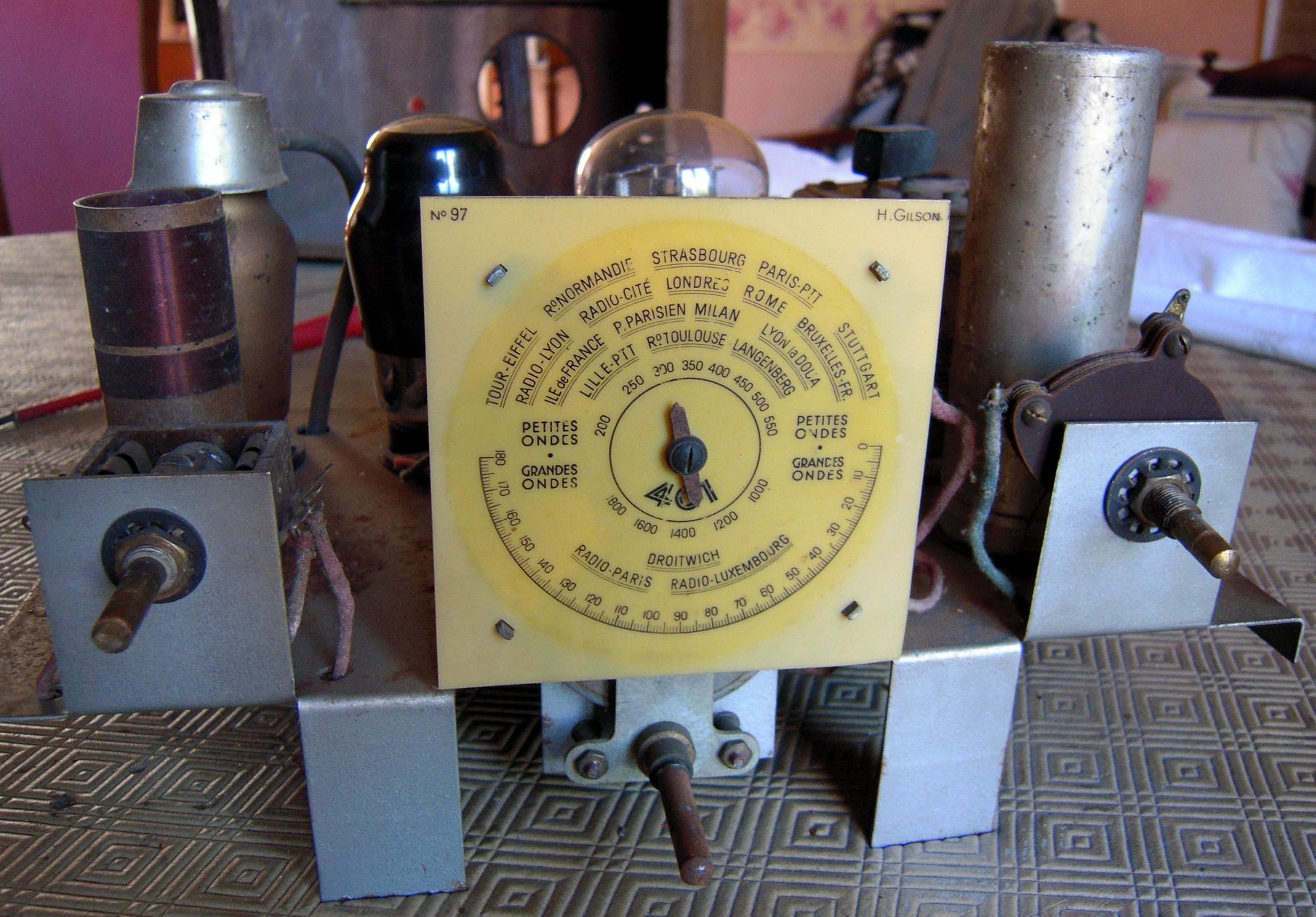

Les lampes (AF7,AL4,AZ1) feraient penser aux années 30 mais les 2 petits condensateurs variables dateraient plutôt des années 40/50, qu'en pensez-vous.
J'ai commencé à relever le schéma, il me semble classique mais je ne suis pas un spécialiste de ce genre de montage.
Le transfo d'alimentation est grillé.....si une bonne âme pouvait m'en céder un je lui en serait reconnaissant.
Vos conseils me seront utiles.
Cordialement,
Alain.
| |
|
| Sujet : Poste à Réaction Nouveau | De Alain Bastier Le 17-06-2015 à 14:27 sta |
|
| |
|
| Sujet : Poste à Réaction Nouveau | De F6CER Le 17-06-2015 à 15:10 sta |
|
Bonjour
votre schéma est absolument correct , en ce qui concerne les condensateurs variables, les mêmes apparaissent dans des bouquins de composants d'avant 1940 , surtout utilisés dans des postes à galène . Désolé pour votre transfo d'alim grillé, je n'ai malheureusement rien avec du chauffage 4V
cordialement
|
|
| Sujet : Poste à Réaction Nouveau | De Alain Bastier Le 17-06-2015 à 15:56 sta |
|
Bonjour,
Merci F6CER, votre réponse est déjà un premier pas vers le succès.
Cordialement,
Alain.
|
|
| Sujet : Poste à Réaction Nouveau | De casevech Le 17-06-2015 à 17:19 sta |
|
bonjour,pour l'alimentation j'ais eu ce probleme,vu le peut de lampes la consomation n'est pas élevé aussi j'ai utilisé un transfo donnant 6,3v et mis en serie une resistance bobinée,ce n'est peut etre pas ortodoxe mais cela marche
|
|
| Sujet : Poste à Réaction Nouveau | De Alain Bastier Le 17-06-2015 à 19:52 sta |
|
Bonsoir,
Merci, effectivement j'avais pensé à utiliser cette méthode en dernier recours, mais j'aime bien reconstituer à l'identique.
Avec un peu de chance dans un fond de tiroir ....!!!
Cordialement,
Alain.
|
|
| Sujet : Poste à Réaction Nouveau | De JCM Le 17-06-2015 à 20:10 sta |
|
Pour éviter la résistance on peut aussi débobiner l'enroulement 6.3 pour le ramener à 4V (ou faire une prise).
L'enroulement de chauffage est souvent fait en dernier et donc c'est faisable de retirer quelques spires à la main sans démonter les tôles.
|
|
| Sujet : Poste à Réaction Nouveau | De ON5WF Le 17-06-2015 à 21:34 sta |
|
@ Alain Bastier
Pour info, il y a ici de la doc sur les récepteurs à réaction.
|
|
| Sujet : Poste à Réaction Nouveau | De jcj Le 18-06-2015 à 07:29 sta |
|
Sur le schéma, je ne vois pas trop l'utilité du circuit RC sur la cathode de la première lampe (3k / 2 µF) ?
Cordialement.
|
|
| Sujet : Poste à Réaction Nouveau | De HLJ Le 18-06-2015 à 08:07 sta |
|
Bonjour,
Autre solution avec un transfo donnant 6,3V remplacer la AF3 par une EF9 (ou EF5) et la AL4 par une EL3N sans rien changer d'autre, ce sont des lampes de la même époque.
Meilleures salutations.
HLJ
|
|
| Sujet : Poste à Réaction Nouveau | De jcj Le 18-06-2015 à 08:46 sta |
|
Pour le rôle du circuit de cathode de la 1ère lampe, peut-être une utilisation en ampli BF.
La borne A3 serait alors une entrée PU, mais il faudrait ce schéma ->

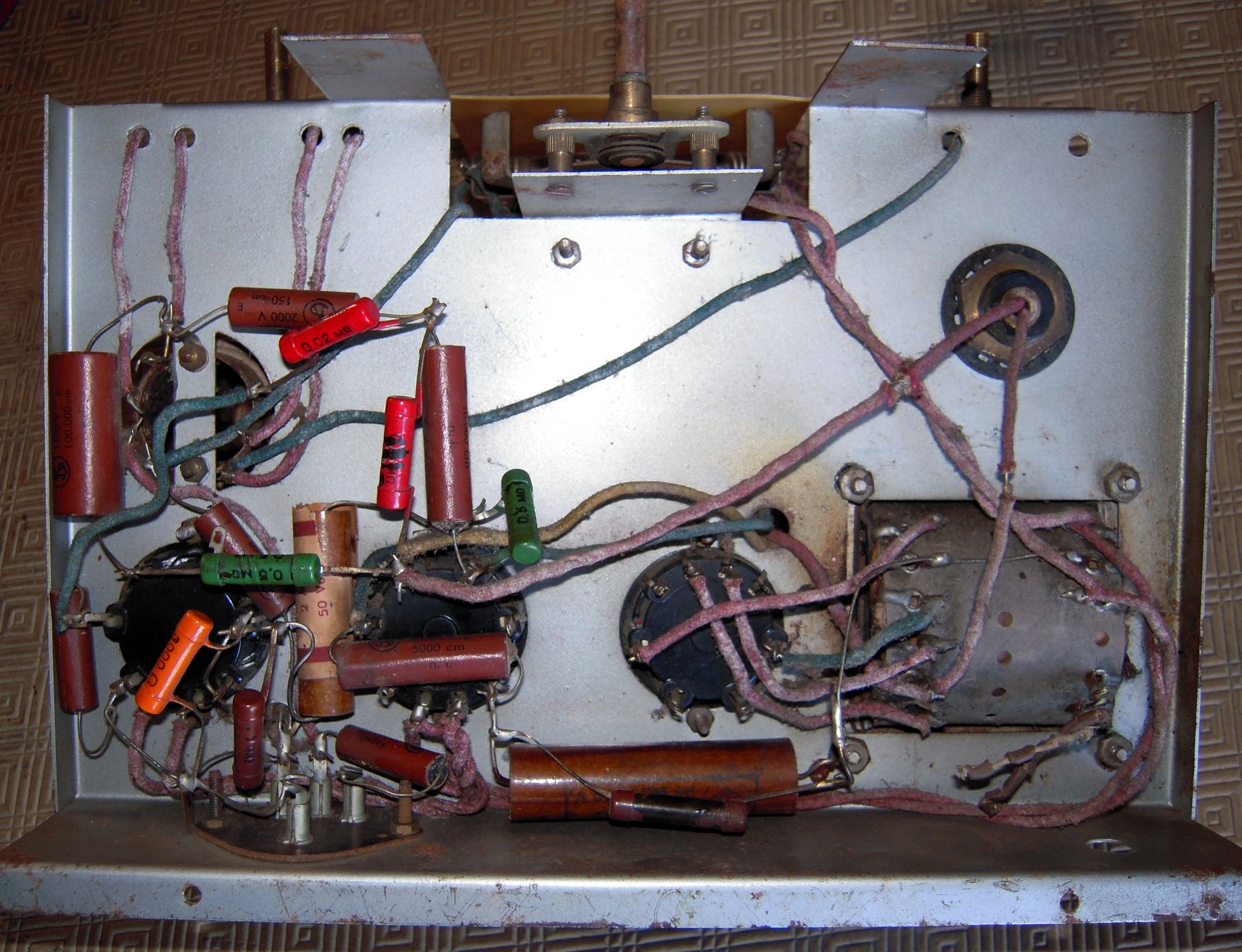

On ne voit pas très bien sur les photos.
| |
|
| Sujet : Poste à Réaction Nouveau | De Alain Bastier Le 18-06-2015 à 08:49 sta |
|
Bonjour,
Merci pour ces réponses toutes utiles, il ne me reste plus qu'a faire un choix et......à me mettre au travail.
Cordialement,
alain.
|
|
|
