| Sujet : 635U Philips Nouveau | De omer gennius Le 30-06-2015 à 12:44 sta |
|
Bonjour,
Il fait trop chaud pour faire les cloisons dans le grenier, alors revenons à des choses plus ludiques.

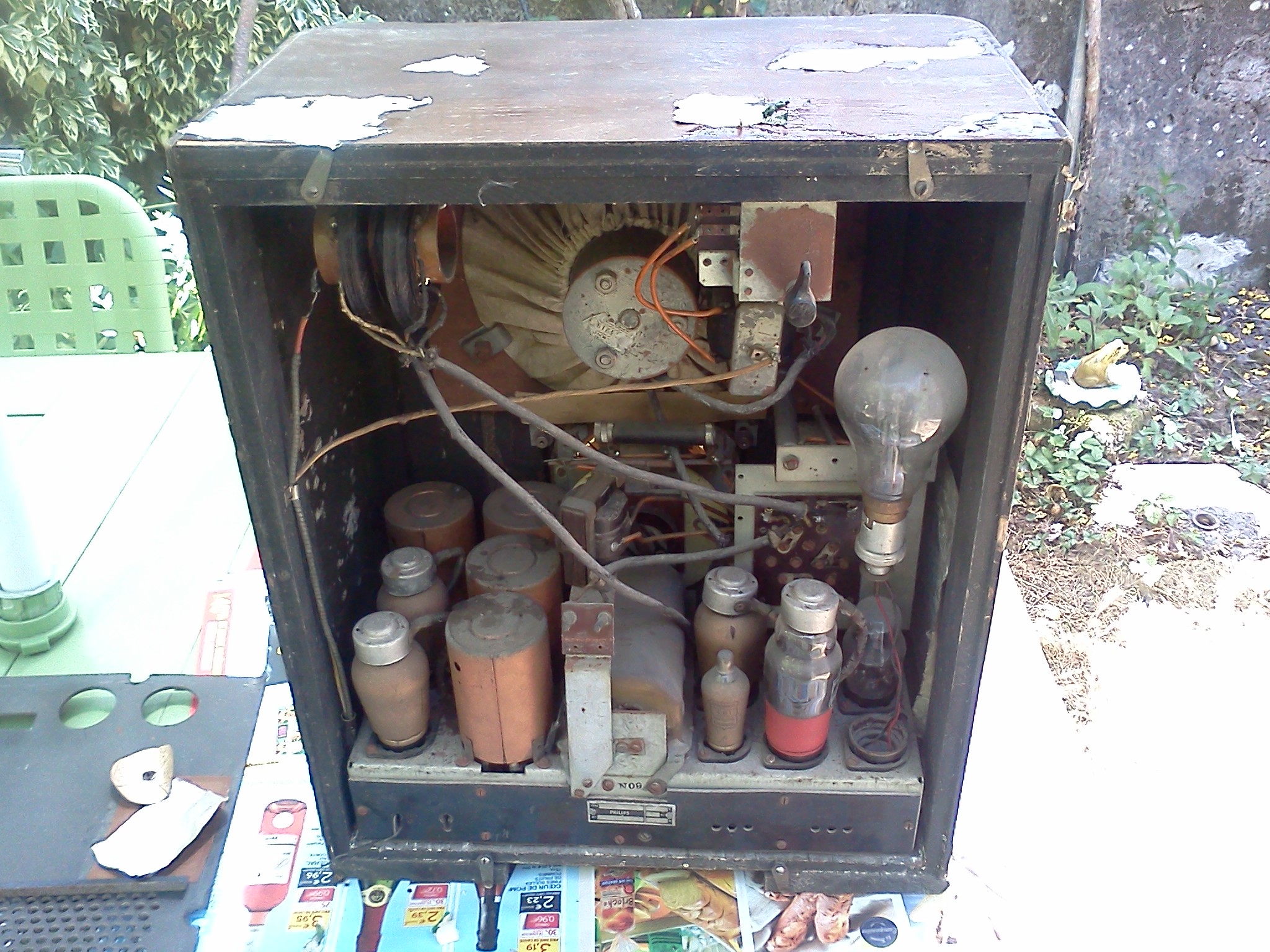

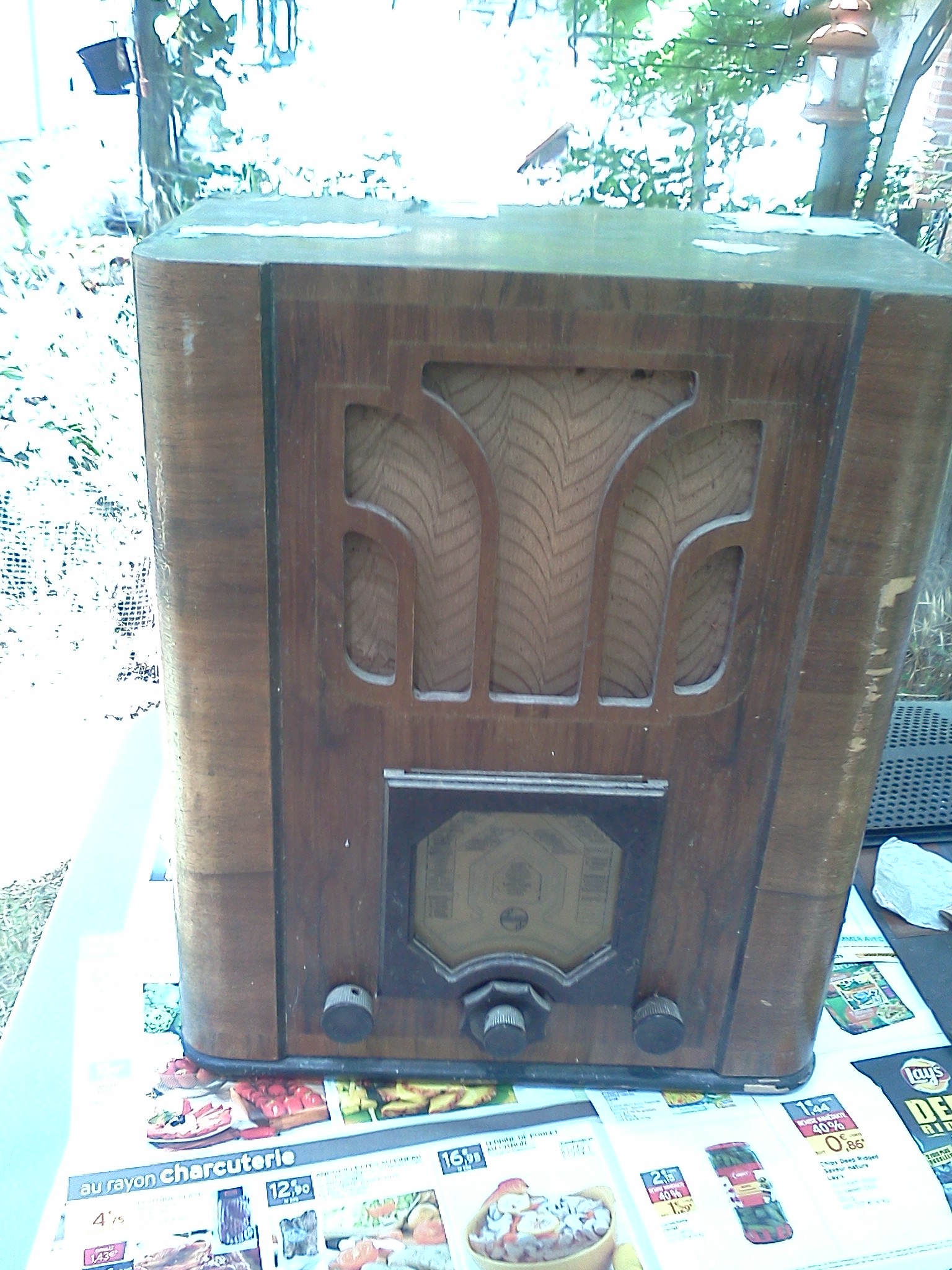

J'ai acheté un poste 635U Philips.
Le schéma trouvé ici n'est pas très clair alors je pose les questions aux spécialistes.
1_ Est-ce bien un tout-courant ?
2_ A quoi sert les bobines en haut à gauche ?
3_ l'ampoule qui remplace vraisemblablement une dont le socle a été cassé, en bas à droite, sert à quoi ?
Tous les fils sont à changer, les condensateurs chimiques aussi, donc pas mal de boulot.
A priori quelqu'un a essayé de le mettre en route il y a fort longtemps (du temps du 110V) vu l'ampoule, des fils de cuivre pour tenir les deux bobines du haut, j'espère qu'il n'a pas trop fait de dégâts.
Merci
| |
|
| Sujet : 635U Philips Nouveau | De bthiry Le 30-06-2015 à 13:10 sta |
|
ce ne serait pas plutôt un 637U ? --------->
Benoît
| |
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 13:36 sta |
|
bonjour,
j'ai un 638A dont le châssis ressemble beaucoup.
la disposition identique hormis le hautparleur qui est pivoté de 90°sens anti horaire sur le mien et les dimension des lampes différente. en place de l'ampoule d'éclairage du votre j'ai un AL4, un pentode de sortie puissance!!.
au fond a droite le bloc carré avec de plaque de configuration c'est un transformateur donc c'est un poste alternatif c'est bien la le même que celui de mon poste qui est lui un alternatif.
les deux bobine sont ds self antiparasite.
|
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 13:51 sta |
|
le mien confirmé c'est un 638A
le votre confirmé c'est un 637A
|
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 13:59 sta |
|
c'est parti un peu vite j'ai trouvé des doc sur un autre forum je ne sais pas si je peut mettre le lien
cordialement frank
|
|
| Sujet : 635U Philips Nouveau | De omer gennius Le 30-06-2015 à 14:57 sta |
|
Oui c'est un 637U excusez moi je vais parfois un peu vite. j'ai trouvé le schéma (ici) mais à cette époque c'était encore du "dessin d'art".
|
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 14:59 sta |
|
en effet voici un doc du 637U
cordialement Frank
| |
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 15:02 sta |
|
j'ai la doc de service complète mais en néerlandais un peu grosse pour la poster il y a plusieurs schémas plus ou moins lisible. je peut l'envoyer par email > mp.
merci a ceux qui l'on scanné je l'ai moi mémé récupérée sur un forum T.S.F.
cordialement Frank
|
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 15:04 sta |
|
ce qui me surprend c'est que la plaque de configuration de tension est la même que sur le mien et derriere se cache un transformateur
|
|
| Sujet : 635U Philips Nouveau | De bthiry Le 30-06-2015 à 15:17 sta |
|
il y a deux versions de la doc en français dans les archives ...
la doc en Néerlandais est à uploadersi possible,
car c'est le document original, souvent
plus complet que les traductions...
voir le lien "upload" en bas de page
|
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 15:40 sta |
|
et oui bien sur le 637 est dans les archive..
j'ai la cervelle au ralentis...
frank
|
|
| Sujet : 635U Philips Nouveau | De omer gennius Le 30-06-2015 à 16:00 sta |
|
La doc du 638 fournie par De zirconien est plus claire, ça répond à la première question : c'est un tout courant. Donc danger de se retrouver en direct sur la centrale EDF de ST laurent qui me fournit la fée électricité sans laquelle cet article n'aurait pas de sens...et des moustiques à 6 ailes...
Quand j'avais 10-12 ans je bricolais ce genre de poste avec des couteaux faute de tournevis, mais mon cardiologue me le déconseille formellement...Le temps a passé...Et il vaut mieux pas "moucher sérieusement le sapeur" (voir article sur le minimum sur ce forum).
|
|
| Sujet : 635U Philips Nouveau | De omer gennius Le 30-06-2015 à 16:08 sta |
|
|
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 16:27 sta |
|
si vous n'avez pas de transformateur d'isolement.
il faut impérativement identifier le neutre et brancher le poste de manière à ce que le neutre soit au châssis la ligne d'alimentation du haut dans tous les schémas de la doc.
Connecter une siov ou vdr 30 V en parallèle avec un condo de 100 nF 1500V entre le point de neutre et la terre. il faut impérativement un disjoncteur ou interrupteur différentiel de 30ma le mieux et de placer un différentiel de 8mA sur l'alimentation du poste dépannage , il sont rouge et alors le condo est 22nF. s'isoler de la terre.
de cette manière le potentiel châssis ne dépasse pas 30 V par rapport a la terre sinon le différentiel disjoncte utile en cas de retour de courant sur le neutre.
pour vérifier il faut impérativement mesurer la tension entre le châssis et la prise de terre elle ne doit pas dépasser 20 V~
efficace, MAIS ATTENTION RIEN NE PROTÈGE LA VIE EN CAS DE TRAVAIL SOUS TENSION.
LES TSF SONT FAIT DE PAPIER COTON BITUME ET VÉHICULE DES HAUTES TENSIONS.
cordialement frank
|
|
| Sujet : 635U Philips Nouveau | De omer gennius Le 30-06-2015 à 16:47 sta |
|
T’inquiètes pas, je plaisante. Un truc marrant, dans mon métier (transmetteur) on était habilité à changer des fusibles sous 20 KV. Un jour on a dit ça à un type de l'EDF pour qui on bossait et ça l'a fait beaucoup rire. C'est vrai que l'on a eu des types qui se sont transformés en statue de cuivre, mais sur du 400V triphasé sur les équipements de puissance. Les batteries aussi étaient sympa, une clef à molette qui tombait dessus et elle devenait liquide et toi aussi.
Je vais prendre des précautions et je ne le brancherai que lorsque j'aurai refait le câblage, les condos en espérant que les lampes soient encore bonnes.
Sinon je vois pas bien à quoi sert les bobines en haut à gauche, filtrage sur le réseau EDF ???antenne???
A 12 ans un de ces poste était dans mes mains et mes couteaux. Je l'avait trouvé à la canche. Je le branche dans la cuisine du deux pièces où l'on vivait. C'était du 110V et la notion de neutre m'est venue que bien plus tard, un condo papier a explosé avec une grosse fumée noire. Mon père qui était là (c'était un dimanche) m'a d'une main mis une claque sur le museau et de l'autre a balancé le poste par la fenêtre ouverte. Ca laisse des souvenirs.....
|
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 17:02 sta |
|
haha!
oui je ne vois pas d'autre utilité que de faire un découplage HF donc antiparasite
l'ampoule est juste un résistance chutrice pour diminuer la tension pour le 220 V.
|
|
| Sujet : 635U Philips Nouveau | De jcj Le 30-06-2015 à 20:49 sta |
|
Les bobines "en haut à gauche" constituent un filtre qui permet d'utiliser le secteur comme antenne. ->
Je crois me rappeler que dans ce cas, il fallait aussi brancher la prise de terre pour faire "contrepoids" à l'antenne-secteur (mais je ne retrouve plus le document qui expliquait ce fonctionnement).
Ce type d'antenne est quand même très dangereux.
| |
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 21:50 cms |
|  |
wouah j'avais oublié cette subtile méthode. merci du raqppel jcj
comme quoi le courant porteur... 1928 nous disions
je suppose qu'il faut certainement reviser les condensateurs en questions
| |
|
|
| Sujet : 635U Philips Nouveau | De zirconien Le 30-06-2015 à 22:10 cms |
| |
après quelques recherche il vaut mieux deconncter les condensateur en questions les bobines peuvent restées en place et raccordées.
l'usage du secteur aujourd'hui est pas du tout performantes.deplus degrave danger sont present avec ce type d'antenne.
donc reperer les condensateur sur le schémas et les deconecter du coté secteur voir les supprimer
il sagite de C53 sur les schémas il est de 500pF
cordialement frank
| |
|
|
| Sujet : 635U Philips Nouveau | De HLJ Le 30-06-2015 à 22:26 sta |
|
Bonsoir,
Comme d'habitude personne ne répond aux questions posées alors je vais essayer :
1_ Est-ce bien un tout-courant ? => oui.
2_ A quoi sert les bobines en haut à gauche ? => c'est un filtre secteur antiparasite.
3_ l'ampoule qui remplace vraisemblablement une dont le socle a été cassé, en bas à droite, sert à quoi ? => c'est une régulatrice fer-hydrogène du type C1 Philips.
Meilleures salutations.
HLJ
|
|
| Sujet : 635U Philips Nouveau | De HLJ Le 30-06-2015 à 22:41 sta |
|
Bon c'est vrai que vous avez aussi répondu j'y vais un peu fort, je m'excuse avant de récolter vos critiques...
J'ai le 638U qui fonctionne dans son jus, avec ses condensateurs originaux, le répartiteur de tensions connute des résistances en fonction des différentes tensions secteur la régulatrice C1 ne change pas.
Sur d'autres modèles Philips comme le 461U il faut changer la régulatrice en fonction de la tension du secteur, un modèle pour 110-150 V et un modèle pour 200-250 V
HLJ
|
|
| Sujet : 635U Philips Nouveau | De HLJ Le 30-06-2015 à 22:48 sta |
|
La doc de serviçe Philips complète est disponible chez Jean-Michel ici doctsf.com/docu... c'est celle du 638U mais c'est exactement le même chassis.
HLJ
|
|
| Sujet : 635U Philips Nouveau | De jcj Le 01-07-2015 à 07:06 sta |
|
Retrouvé ces maigres explications sur les bobines "antennes-secteur" (revue Philips Nov. 1934) ->
Pas retrouvé les explications théoriques pour comprendre si ce dispositif serait encore éventuellement valable avec le secteur actuel (régime TT).
| |
|
| Sujet : 635U Philips Nouveau | De zirconien Le 01-07-2015 à 14:08 sta |
|
sauf si ton réseau assure une mise à la terre du neutre dès la sortie de la maison , il peut recueillir les champs HF pressent. mais aujourd'hui le moindre chargeur téléphone produit des harmonique a cause du hacheur de l'alimentation à découpage bas cout. les laveuses, les plaques a induction, et autres.
donc un niveau de bruit HF très élevé.
ceci ajouté au risque matériel et humain..
enfin tout est question de choix et d'essaie.
|
|
| Sujet : 635U Philips Nouveau | De omer gennius Le 01-07-2015 à 17:28 sta |
|
Merci à tous.
Par contre HLV peut tu m'en dire plus sur cette phrase :
"3_ l'ampoule qui remplace vraisemblablement une dont le socle a été cassé, en bas à droite, sert à quoi ? => c'est une régulatrice fer-hydrogène du type C1 Philips."
C1 a été remplacé par une ampoule 220V tout ce qu'il y a de plus normal. Est-ce grave docteur ?
|
|
| Sujet : 635U Philips Nouveau | De zirconien Le 01-07-2015 à 19:16 sta |
|
|
|
| Sujet : 637U Philips Nouveau | De HLJ Le 01-07-2015 à 21:47 sta |
|
Bonsoir,
Dans le cas de ce poste précis, la régulatrice C1 n'est utilisée que pour les tensions entre 200 et 250 volts, c'est expliqué dans la doc technique Philips dont j'ai donné le lien plus haut sur doctsf, au bas de la page 2 deuxième colonne ils parlent des ponts du sélecteur de tension et on constate que la est pontée C1 pour des tensions entre 110 et 160 volts, ce qui signifie que si vous alimentez ce poste en 110 volts (avec un transfo par exemple), la régulatrice C1 n'est pas nécessaire.
De même il y une petite explication sur le filtre / antenne secteur.
Je vous mets l'extrait ici pour plus de facilité.
Meilleures salutations.
HLJ
| |
|
| Sujet : 637U Philips Nouveau | De HLJ Le 01-07-2015 à 21:51 sta |
|
Oubliez la phrase :
"""De même il y une petite explication sur le filtre / antenne secteur.""
Je me suis planté, ils parlent de S20 alors que les bobines du filtre secteur sont S21.
HLJ
|
|
| Sujet : 637U Philips Nouveau | De HLJ Le 02-07-2015 à 07:42 sta |
|
Bonjour,
Voici dans les photos annexées la suite du schéma où sont dessinés les autres ponts de la commutation secteurdans la partie BF, ainsi que l'explication du filtre réseau qui fait un découplage HF entre le réseau et le poste permettant ensuite d'utiliser le réseau comme antenne, bien sûr un réseau de 1935 sans alimentations à decoupage  dont JCJ à aussi parlé plus haut.
Meilleures salutations.
HLJ
|
|
| Sujet : 637U Philips Nouveau | De HLJ Le 02-07-2015 à 07:44 sta |
|
J'ai oubliéle les photos, les voici.
HLJ
| |
|
| Sujet : 637U Philips Nouveau | De HLJ Le 02-07-2015 à 07:47 sta |
|
Avec l'Ipad on ne peux pas joindre deux photos différentes, voici donc l'autre, si Jacques passe par là il pourra tout remettre dans le 1er message de ce matin, merci.
HLJ
| |
|
| Sujet : 637U Philips Nouveau | De omer gennius Le 02-07-2015 à 11:18 sta |
|
Bonjour,
Ce poste est très intérressant au vu de ces montages spéciaux. Il me semble avoir vu quelques régulateurs dans les vieux centraux, dommage maintenant ils doivent êtres détruits.
Merci à tous pour ces explications, ne reste plus qu'à réparer, mais les priorités ne sont pas là, donc ça risque de durer longtemps mais ça ce fera.
Quand je l'ai acheté je ne pensais pas qu'il serait si vieux, j'y vois un signe...lol
|
|
| Sujet : 637U Philips Nouveau | De zirconien Le 02-07-2015 à 23:11 sta |
|
>en outre s21 et s22 retiennent certaines perturbations du reseau; le recepteur est plus calme qu'il ne le serait sans s21 et s22<
hmmm et si il s'énerve cela donne quoi?!!!
|
|
| Sujet : 637U Philips Nouveau | De ON5WF Le 03-07-2015 à 12:03 sta |
|
Il grogne !
|
|
| Sujet : 637U Philips Nouveau | De zirconien Le 03-07-2015 à 12:35 sta |
|
ha ,
de toute façon je me tiens à l'écart ;
la dernière fois que j'ai voulus en caresser un dans le dos , je me suis pris une châtaigne, je m'en rappel encore..
|
|
|
