Tester étage par étage , noter toutes les tensions sur les bornes des lampes, mais ne mettre qu'une seule lampes à la fois en remontant et ne mesurant au fur et à mesure de la remontée vers les étages HF !

Voir aussi s'il n'y pas une inversion dans les connexions des blocs MF !

Fred et Phil en plein superhet, ça donne en ce moment !!!!

Cet après midi j'ai dépanné chez un particulier un ampli avec 845, prix d'achat de l'ampli en chine 300 euros, non vous ne rêvez pas 300 euros !!!!!!!! Panne, problème dans un connecteur argggg!!!!Le son est superbe, je ne sais pas comment ils font pour sortir des amplis à ce tarif, ça devient de plus en plus fou !!!

En guise de payement le gars va me rapatrier de chine en avril, et du même fabriquant, un ampli neuf avec des EL34, 2 x 45 watts en ultra linéaire au prix de 100 euros !!! 100 euros c'est dingue de chez dingue non ??, dès que l'ampli arrive je démonte tout et je le recable à ma sauce avec les composants à ma sauce !!

Pierre

On devrais pouvoir faire pareil en France!!!! après on se plaint des CONTREFACONS venant de chine!!!!

JPK'

Phil tu ouvre les MF et tu repère le début à et la fin des bobinages en nid d'abeille et tu te fie au schéma ci joint !

Tu peux inverser les débuts et les fins pour voir ce qui fonctionne le mieux !

Pierre

Ok, je fais ça Pierre !

Phil,

Voici l'ampli, mais celui que j'ai dépanné hier avait des 6P6 en drivers!!

Belle bête hein pour 300 euros !!

Le cablage est sur circuit imprimé et liaison par connecteurs, pas ma tasse de thé bien sûr, mais pour le prix il serait bon de tout décabler et de tout refaire à l'ancienne, y a de la place dans le châssis !

Sinon l'écoute avec les 845 est toujour magnifique, à mon avis les tranfos de sorties sur cet ampli c'est pas de la merde !! Avec des prix comme sa, et si qualité et fiabilité s'améliore un peux, je connais des grandes marques qui vont pleurer dans quelques temps !!,On risques même de retrouver bientôt ces amplis dans le commerce de, et pour Mr tout le monde !

Pierre

JE l'espere bien!!!!300€ c'est mème pas le prix des lampes!! qu'ils pleurent,on leurs donneras des mouchoires en papier!!

JPK'

Pour ma part c'est pas compliqué, j'ai écouté cet ampli en profondeur su rune très bonne paire de caisses et j'en ai déduit que les transfos de sorties sont excellents, donc dès que j'ai le budjet, je me fais rapatrier le même, je vire les circuits imprimés et je remonte tout à ma sauce !!

Maintenant j'ai un contact qui va en chine six fois par ans donc c'est impeccable, pas besoin de faire venir les amplis par colis        !!

Pierre

Bahh faut en profiter, ça fait des composants (transfos et châssis ) pas cher !!

De toutes manière que les chinois continue comme cà au niveau des amplis à lampes, moi ça m'arrange     !!

Pierre

<<L'oeil magique réagis bien>>

Comprend pas ?? Avec quoi réagit t'il, des stations ??!!

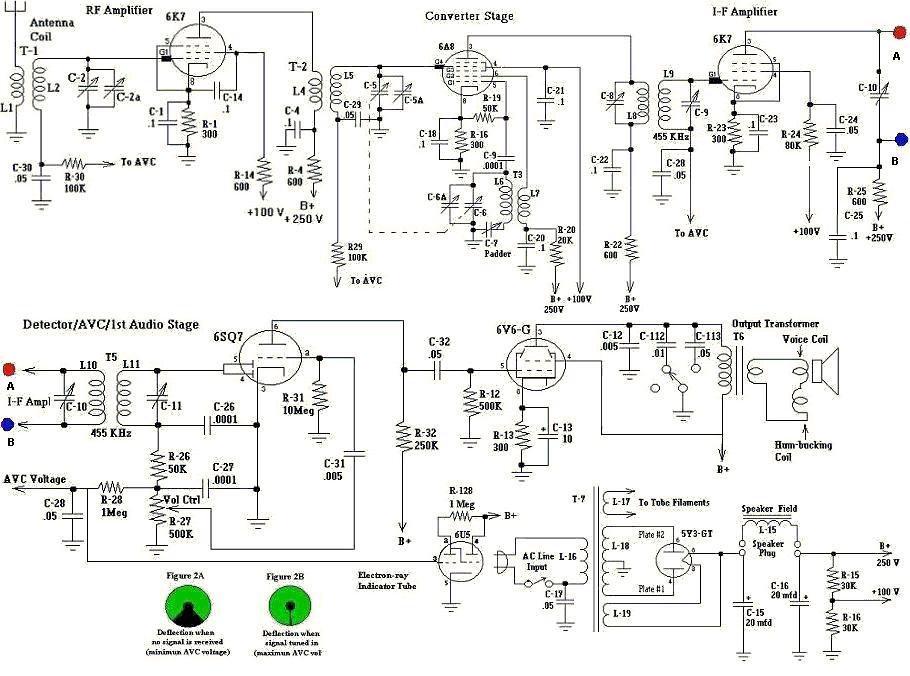

Peux tu remettre en ligne le schéma entier non coupé Phil ??!

En premier lieu tester la BF, est ce ok ??

Pierre

Bon faut l'aligner maintenant   !!

Pierre

L'alignement par JCJ (après la messe    ça s'impose) :

http://perso.wanadoo.fr/tsf/tsf/sh_rgl2.htm

Phil !

Sur les bobinages que j'ai donnés au départ, le bobinage oscilateur est callé en supradyne, c'est à dire qu'il doit osciller de 5,2Mhz + la valeur de la MF 472Khz = donc de 5,672 Mhz CV principal rentré !

A contrôler au fréquencemètre !

Pierre

Ok, Pierre !

Ca  oscille bien mais c'est un peu élevé, j'ai de l'ordre de 6,5 Mhz. Peut-être la bobine à revoir ou dois-je changer une  valeur de composant ???

Phil,

Le trimer est dans quel position, moitié, fin, ou début de course ?

Soit tu débobine une demi spire ou un entière, soit tu rajoute du trimer !!! De toutes manière sans noyaux aux bobinages un alignement correct ne pourra pas se faire, il faudra donc se caler soit en bas de gamme soit en millieu de gamme !

Il aurait fallut sortir en la face avant un trim ajustable connecté sur l'oscillateur !

Régle déjà ça, ensuite on verra !

Pierre

Allons y doucement Fred   !!!!

Phil devrait commencer par caller l'oscillatrice sur 5,672Mhz avec le CV principal fermé à fond et en ayant le trimer de 30 ou 40pf à mi course, ensuite une fois celà fait, il verra et nous dira ce que le fréquencemètre dira quand il va ouvrir les lames à fond vers les fréquences hautes !!Pour continuer la procédure à travers le virtuel il faut qu'il nous dise toutes les manip qu'il fait et toutes les mesures qu'il fait, avec de multiples manipulations il comprendra mieux, à savoir que l'on à pas le récepteur sous le nez donc on ne peux pas faire des miracles en virtuel non plus !!La capa parasite du cablage je la connais pas, la valeur exact du trimer non plus, sera t'il en bout de course?? le trim sera t'il complètement ouvert ??donc PHIL ON VEUX TOUT SAVOIR   !!!!

Régler un oscillateur à 2Khz prêt ok Fred, mais le faire sur tout les bobinages......!!Donc patience pour Phil !!

Pierre

<<lorsqu'il est fermé à fond l'oscillateur ne fonctionne plus ;>>

normal avec le CV de Marco, j'ai le même, si on le pousse à fond en principe il touche la masse donc..!!

Phil, la fréquence varie t'elle quand tu ouvre le CV vers les fréquences hautes ?? (mesure sur la broche 1 ou 2 du tube 6E8)

Le scope on s'en fiche Phil, pour l'instant il faut que l'on sache de quelle à quelle fréquence varie l'oscillatrice, et ensuite on avisera !

Tient nous au jus !

Pierre

Quel nul   !! Exact Phil merci de m'avoir repris, je voulais dire broche 5 ou 6   !!!

Pierre  .

J'en possède trois comme ça, ce CV n'a pas de butée, attendons la confirmation de Phil !!

Pierre

big problème !!

Comment est montée la bobine oscillatrice ??

Peut tu ramener le plan de l'oscillatrice que j'avais dessiné et passé, j'ai perdu le fichier !!

Quel est l'entre axe des spires ?? (il doit être de 0,7mm)

Quel diamètre le mandrin ?? (il doit normalement être de 22mm)

L'espacement entre les deux bobinages est il respecté ??

Sans le padding que ce passe t'il ??, en reliant directement le pied de la bobine à la masse ??

Au mini (lames fermées) il devrait y avoir environ 5,672 Mhz, et au maxi (lames ouvertes) 9,272 Mhz environ, sinon plus   sur la plaque de la triode de le 6E8!!!

En tout cas j'avais préconisé de ne pas utiliser ce CV...........!! De combien est la valeur du tient ???

Tu couple le fréquencemètre à la bobine comment ?? Il faut mettre un condo de très faible valeur pour ne pas fausser la mesure, du genre 10pf/500v !!

Est tu sûr des composants, sont ils neufs et bien calibrés au niveau des tensions de claquage ??

Pierre

Je ne pense pas que le problème vient de mettre une boucle ou pas Jacques, car là, la fréquence est totalement à coté de la plaque, même avec une liaison de 10pf il devrait être presque ok, pour moi celà vient d'autre chose  !!!

Quand au CV de Phil, et comme je l'ai dejà dis j'en possède trois identiques, et hier soir après contrôle et comme je l'avais aussi dejà dis, les lames mobiles touchent les lames fixe en butée aussi bien dans un sens que dans l'autre sens !!! Mais attention ce CV est prévu pour aller plus loin que les maxi et mini, donc pour ma part ce CV peut être laissé en place, il suffit juste de règler la course des lames par rapport au démultiplicateur, Phil comprendra je pense !!

 Soit c'est un mauvais cablage, soit un composant est défectueux ou n'est pas de bonne valeur !!

Au début je pensais aussi mettre un peux de récup dans mon double changement de fréquence aux niveau des composants (résistances et condensateurs), mais en y réfléchissant bien c'est déjà se créer d'éventuels problèmes qui c... par la suite, donc j'avais à l'époque décidé de ne monter que du neuf et de mesurer toutes les valeurs à l'ohmmètre et au capacimètre !!! Pas de risque à prendre celà vaut mieux !!

Pour Phil !!!!

J'avais préconnisé un espacement de 2 à 2,5 cm entre les bobinages et les cloisons de la boite d'accord, est ce ok ??!!

De combien de cm sont les liaisons entre le bobinage de l'oscillatrice et les broches 5 et 6 du tube 6E8 ??!!

L'axe du CV principal ( lames mobiles ) est la partie du CV qui doit être à la masse est ce bo Phil ??!!

Phil peut on avoir deux ou trois photos détaillées et nettes de la section HF, bloc d'accord, vu de dessous et de dessus le châsssis ??!! Merci à toi !!

Pierre

Les bobinages que j'ai donné doivent fonctionner, ils fonctionne sur mon superhet donc je vois pas pourquoi..   !!!

Soit le cablage n'est pas bon , soit un composant est défectueux !!

Un ECO ??!! bahhh maintenant que ces bobinages sont fait !!!

Pierre

Un pure exercice de style   !!!

<<<je ne veux pas te jeter la pierre, Fred, mais tu dois être le dernier mec à construire des récepteurs.... ça fait quoi d'être le dinosaure du poste à lampes
t'as qu'à voir la foule de réponses >>>

http://retro-forum.com/viewtopic.php?t=9378

Ben faudrait dire à Fred qu'il à des frères constrcuteurs dans les ondes courtes, par exmple Phil ou moi et certainement pas mal d'autres encore, mais je pense qu'il est moins con que certains, et qu'il à du s'en appercevoir tout seul !!

Pierre

Bonjour à tous,

Et ben c'est fait, j'ai tout démonté pour mieux reconstruire. Si le type qui a écrit la phrase à Fred me lit, il me prendra pour un fou mais ça fait rien. Non seulement moi je collectionne mais en plus je veux construire et maintenant je démonte pour remonter.

Avant de démonter j'ai fait une mesure en suivant la méthode de Jacques et une double spire dont la conception m'avait été indiquée par JC Dubreuil, ça fonctionne mais le montage restait instable malgré tout.

Donc maintenant je vais installer l'autre CV ( Pierre tu as raison en butée l'autre est en court-circuit). Je commande dès cette semaine des composants neufs (Electronique Diffusion). J'attends aussi une nouvelle 6K7.

Dès que je reçois tout je remonte, faire et défaire c'est toujours travailler... Enfin moi là je m'amuse.

Pour ma culture, c'est quoi Jacques, les ECO?

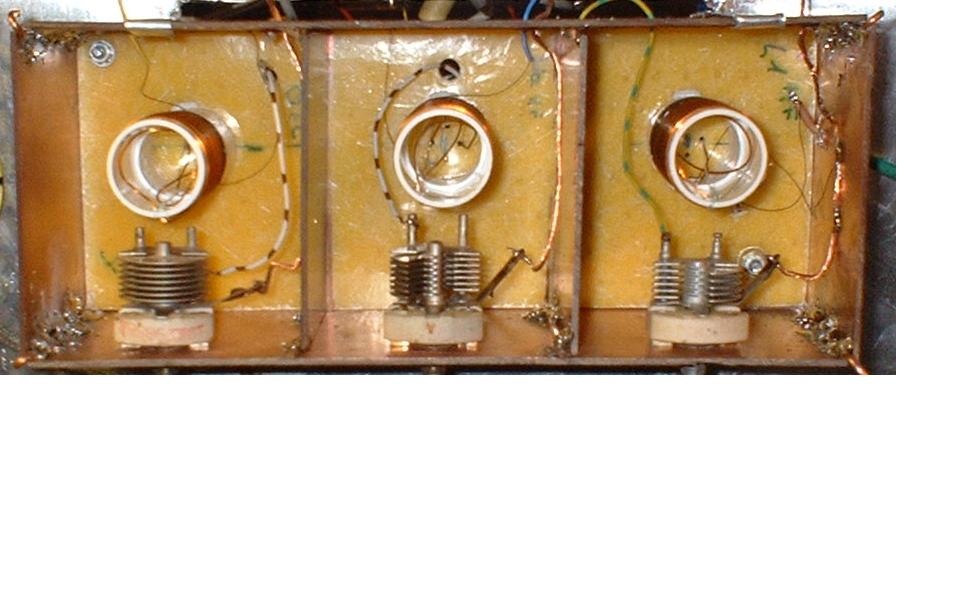

Pour ce qui est des dimensions du bloc, je joins une petite photo mais je pense avoir respecté les cotes. Par ailleurs j'avais bien appliqué le principe pour les CV de la partie mobile à la masse. Ce qui est curieux quand même c'est cette station allemande que je recevais en permanence, certes c'était très faible.

Pour ce qui est de la longueur des connexions les fils conservent une certaine souplesse mais la longueur permet juste d'atteindre les composants, je vais essayer de faire encore plus court mais c'est quand même limite. C'est quoi le max pour une sortie de bobine ?

Merci pour les infos !

Phil,

Oscillateur ECO (Electron Coupled Oscillator = oscillateur à couplage électronique)

C'est un oscillateur où le bobinage est monté entre grille et masse, avec prise pour la cathode à 1/3 côté froid du bobinage.

Sur la plaque on peut mettre ce qu'on veut, une bobine sur la fréquence d'oscillation pour nettoyer le signal, ou une bobine accordée sur un multiple de la fréquence pour faire un multiplicateur...

http://perso.wanadoo.fr/avrj.cours/Cours/SE_017_Les_Oscillateurs.pdf

Ce qu'il faudrait à Phil, c'est un ancien exelmplaire du Radio Amateur's Handbook américain de l'ARRL pas trop récent, d'avant 1970 par exemple.

Il trouverait toutes les montages possibles, ou presque.

J'ai celui de 1959, c'est un vrai régal (mais c'est en anglais)...

Il y a aussi les Memento Tungsram, une vraie bible du dépanneur radio et plein d'infos pour les expérimentateurs comme lui.

C'est ok Phil pour le cloisonnement !!

Les fils dans les bobinage doivent être éloignés les uns des autres, surtout les points chauds, je les auraient personnellement fait sortir à l'extérieur !

Les masses de chaque bobinage sont reliés à la masse sur la cloison correspondante au plus court, idem pour les trimer, je vois des fils qui m'ont l'air suspect, le padding devrait être à coté du bobinage oscillateur dans sa <<boite>> !!

Ce CV peux fonctionner Phil pourquoi le changer, alors qu'il suffit juste de règler l'angle d'ouverture par rapport au démultiplicateur !!

Pierre
