Sujet : Metrix 727 A Nouveau De Jean Roland  Le 17-08-2015 à 20:05 sta

    Bonjour,

    Je suis à réparer un multimètre numérique MX 727 A1 qui est en panne sur les positions (voir fichier joint).
    En fait, c'est une diode zener 1N4575 qui est en cause.
    La panne n'est pas bien grave si ce n'est que cette zener est un peu spéciale, c'est une 6.4 V
    à coefficient de température basse.
    Après recherches sur les sites marchand, aucun n'affiche cette référence.
    Non plus, je ne trouve d'équivalence directe.
    Quelqu'un aurait-il déjà eu à faire avec ce composant ou aurait-il une piste pour contourner cette difficulté?
    Dans tous les cas, Merci d'avance.

 Fichier
.PDF



Sujet : Metrix 727 A Nouveau De bthiry  Le 17-08-2015 à 20:25 sta

    peut-être ici ?

    Benoît


Sujet : Metrix 727 A Nouveau De pointcom  Le 17-08-2015 à 20:26 sta



Sujet : Metrix 727 A Nouveau De Marcel Bourguinet  Le 17-08-2015 à 21:09 sta

    Bonsoir,
    Peut-être avec un LM431, mais je ne connais pas le coefficient de température .




Sujet : Metrix 727 A Nouveau De Jean Roland  Le 17-08-2015 à 22:24 sta

    Le coefficient de température est de 0.01%/°C.
    Je pense que je vais aller faire un tour du coté de la Chine
    L'appareil pourra attendre quelque temps pour l'approvisionnement.
    Merci encore pour toutes ces réponses.


Sujet : Metrix 727 A Nouveau De Adams  Le 18-08-2015 à 23:22 sta

    Bonsoir
    On peut faire une diode zener stabilisée en T° en montant deux diodes Z identiques tête bêche .
    Avec une 5,6 V et celle en direct à 0,6 ...0,7 V on n'est pas très loin des 6,4 V .

    Ref en PJ .


 Fichier
.PNG



Sujet : Metrix 727 A Nouveau De bthiry  Le 19-08-2015 à 23:24 sta

    euh,
    c'est plutôt en série et en sens inverse, mais pas tête bêche si j'ai bien lu !

    Benoît



Sujet : Metrix 727 A Nouveau De Adams  Le 20-08-2015 à 10:17 sta

    Bonjour
    Appelez le montage comme vous voudrez !

    J'ai eu le problème de stabilisation en t° d'une diode zener .
    Sur un antique tiroir millivoltmètre HP 5265A de récup , comme par hasard la diode de référence avait pris un choc , morte ainsi que le pot 10 tours d'à coté , un fil arraché .
    J'ai beaucoup cherché , j'étais arrivé à un assez bon résultat avec une diode Si en série avec une zener , je n'avais pas pensé à la solution des diodes identiques ........ avant de trouver par hasard une diode qui convenait .

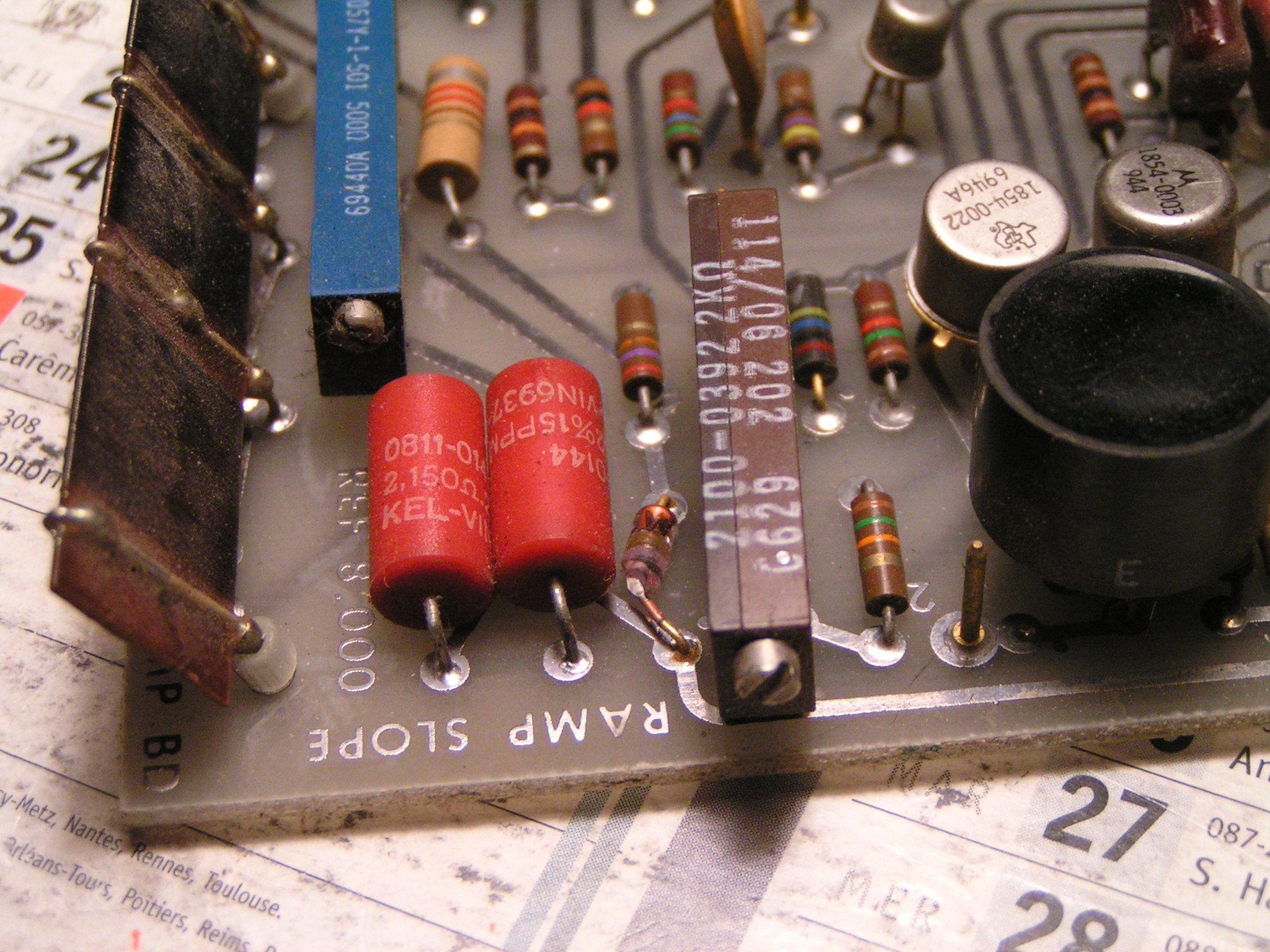

    La précision en tension est aussi un problème , sur la photo (PJ) du tiroir la résistance bobinée de gauche a 3 prises , elle sert à ajuster l'intensité pour avoir la bonne tension sur la diode .
