| Sujet : Support de tube ? Nouveau | De Philippe Girard Le 24-08-2015 à 18:51 sta |
|
Bonsoiratous...

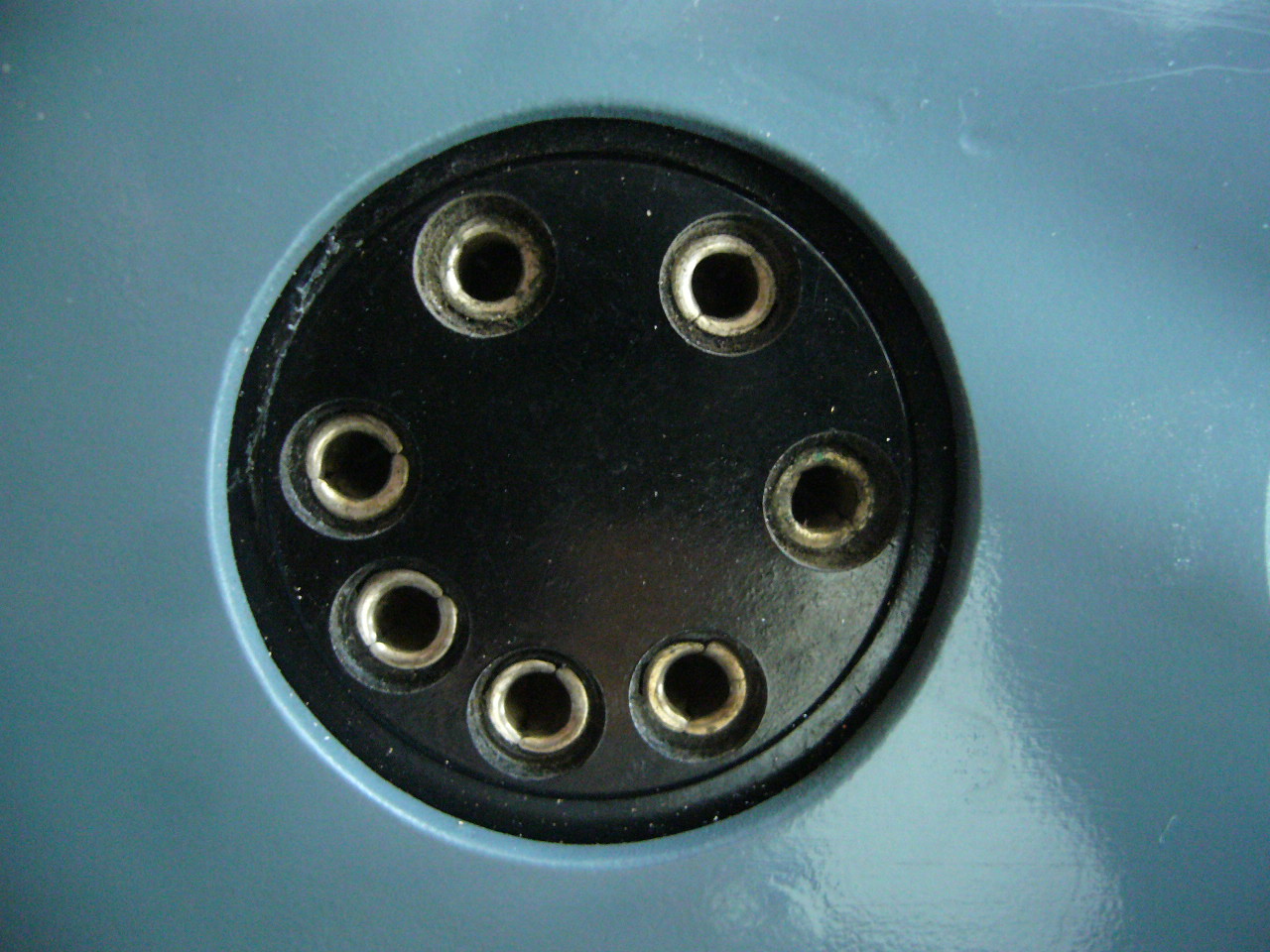

Qui peut me dire ce quel est ce support, et comment on le numerote vu de dessous ...
J'ai cru que c'etait un Telefunken...
Et puis non,celui ci, n'a que 7 broches ,et le TFK, 8...
J'ai cherché un peu bien sur...
Mais rien trouvé....
Merci a vous...
| |
|
| Sujet : Support de tube ? Nouveau | De bozec Le 24-08-2015 à 18:58 sta |
|
Bonsoir
voir la pièce jointe pour la numérotation des broches
Cordialement Bozec
| |
|
| Sujet : Support de tube ? Nouveau | De Philippe Girard Le 24-08-2015 à 19:06 sta |
|
Merci Bozec pour cette reponse expresse..!
Mais je suppose que le support est vu de dessus ,puisque le sens est antihoraire ,c'est contraire a l'habitude....
Une idée des tubes utilisant ce support...?
|
|
| Sujet : Support de tube ? Nouveau | De casevech Le 24-08-2015 à 19:23 sta |
|
|
|
| Sujet : Support de tube ? Nouveau | De Thierry Magis Le 24-08-2015 à 19:23 sta |
|
Bonjour Philippe,
Il me semble que la AK1 est munie de ce support.
|
|
| Sujet : Support de tube ? Nouveau | De Marcel Bourguinet Le 24-08-2015 à 20:01 sta |
|
Il me semble, à moins que se soit un effet d'optique que le trou de droite n'est pas symétrique...
|
|
| Sujet : Support de tube ? Nouveau | De Philippe Girard Le 24-08-2015 à 20:03 sta |
|
Bonjour Thierry...
Mais bien sur!
Voila pourquoi je gardais ce support precieusement ,au cas ou je me fabriquerai un lampemetre.....!
| |
|
| Sujet : Support de tube ? Nouveau | De michel86 Le 24-08-2015 à 21:15 sta |
|
Selon info Bozec, symétrie parfaite, selon moi...
Mais... quel est donc le nom de ce support? Je me pose la même question que Philippe .
Merci de votre réponse
|
|
| Sujet : Support de tube ? Nouveau | De Philippe Girard Le 24-08-2015 à 21:41 sta |
|
Tout est bien symetrique...L'AK1 est une changeuse de frequence présente sur nombre de postes des années 30...j'avais completement oublié ce brochage un peu different.
Ca me sera finalement beaucoup plus utile qu'un support TFK..
Et puis on peut toujours fabriquer des adaptateurs....
Merci a tous.....!
|
|
| Sujet : Support de tube ? Nouveau | De bozec Le 24-08-2015 à 21:48 sta |
|
re
le nom du support est le C européen voir fiche jointe
Bozec
| |
|
| Sujet : Support de tube ? Nouveau | De bozec Le 24-08-2015 à 21:57 sta |
|
La numérotation est vue de dessous
|
|
| Sujet : Support de tube ? Nouveau | De michel86 Le 24-08-2015 à 22:05 sta |
|
Merci bozec, j'imprime la page.
Ne voit-on pas quelquefois une numérotation différente, pour la série "Transcontinental", selon l'époque de la doc ?
Il me semble avoir trouvé :
2 appelé 1
1 2
8 3
7 4
6 5
5 6
4 7
3 8
|
|
| Sujet : Support de tube ? Nouveau | De Philippe Girard Le 24-08-2015 à 22:09 sta |
|
Re :
A Bozec:
Re-merci!
|
|
| Sujet : Support de tube ? Nouveau | De bozec Le 24-08-2015 à 22:20 sta |
|
@ michel86 oui votre numérotation est plus souvent utilisée a mon avis voir fiche
le modèle avec la croix est le plus usité
Bozec
| |
|
| Sujet : Support de tube ? Nouveau | De michel86 Le 24-08-2015 à 22:36 sta |
|
Merci de la confirmation, l'info pouvant être utile à beaucoup ... et rarement donnée.
michel86
|
|
| Sujet : Support de tube ? Nouveau | De HLJ Le 24-08-2015 à 23:03 sta |
|
Bonsoir,
Il y deux numérotations pour les culots P transcontinentaux :
1) Celle qui était imprimée sur les supports, qui est la numérotation officielle, normalisée par les fabricants de lampes,
en commençant par les contacts rapprochés puis les contacts espacés depuis le détrompeur et en tournant dans le sens anti-horaire (qui découle du type C dont il est le successeur)
2) Celle qui découle naturellement des types américains ou octal, utilisée par facilité sur les lampemètres, en partant d'un contact filament pour aller à l'autre en tounant dans le sens horaire sur le culot de la lampe.
Meilleures salutations.
HLJ
|
|
| Sujet : Support de tube ? Nouveau | De Philippe Girard Le 24-08-2015 à 23:04 sta |
|
Pour info:le modele avec la croix est utilisé par Metrix dans le receuil 310,alors que l'autre numérotation est gravée sur mes supports Transcos grand modele ...
|
|
| Sujet : Support de tube ? Nouveau | De Philippe Girard Le 24-08-2015 à 23:06 sta |
|
|
|
| Sujet : Support de tube ? Nouveau | De HLJ Le 24-08-2015 à 23:41 sta |
|
PS: Le détrompeur (point saillant sur la partie circulaire apparente du socle) des socles P où les contacts sont numérotés ne correspond pas au contact 1 comme je l'ai écris plus haut, mais au contact 7, pour quelle raison, mystère ?
HLJ
|
|
| Sujet : Support de tube ? Nouveau | De casevech Le 25-08-2015 à 05:55 sta |
|
ce support n'a rien a voir avec un support transco,c'est un support de lampe americaine,AK1 est un tube americain et la numerotation n'a rien avoir avec une transco
|
|
| Sujet : Support de tube ? Nouveau | De michel86 Le 25-08-2015 à 08:01 sta |
|
aïe... aï...aï..., je n'ai pas perdu mon temps !
Je n'avait jamais fait attention à la numérotation des broches sous les vieux supports européens... pas d'importance quand on travaille avec le schéma de connexion des culots, extraits d'un vieux "Gaudillat"... qui ne donne pas de numérotation!
Mais comment sont-ils repérés et câblés sur les lampemètres ? Selon le principe expliqué par HLJ ? Ce qui semblerait cohérent...
|
|
| Sujet : Support de tube ? Nouveau | De bozec Le 25-08-2015 à 08:14 sta |
|
AK1 est un tube Europeen et le support est un support europeen et non américain , tu fais erreur casevech
|
|
| Sujet : Support de tube ? Nouveau | De bozec Le 25-08-2015 à 08:17 sta |
|
Les derniers supports ne comportent plus de numérotation
|
|
| Sujet : Support de tube ? Nouveau | De bozec Le 25-08-2015 à 08:19 sta |
|
Le lien sur rmorg ici
|
|
| Sujet : Support de tube ? Nouveau | De casevech Le 25-08-2015 à 09:46 sta |
|
@ bozec
je m'excuse je viens de voir que ma memoire flanche ,tu a entierement raison,maintenant avant de répondre je regarderais mes bouquins afin de ne pas donner de fausses indications
|
|
|
